MANUALE UTENTE SM150LB SCHEPPACH

Levigatrice doppiaLa traduzione dal manuale di istruzioni originale

Spiegazione dei simboli sull'apparecchio L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni. Avviso! In caso di mancato rispetto, sussiste la possibilità di pericolo di morte, di lesioni o di danni all'attrezzo! Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l’uso. Indossare otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito. Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto! Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dall'apparecchio possono causare la perdita della vista. Attenzione! È necessario spegnere l’apparecchio e scollegarlo dall'alimentazione di corrente prima del montaggio, della pulizia, della conversione, della manutenzione, dello stoccaggio e del trasporto. Una mola non dovrebbe mai essere utilizzata sul lato spazzole della macchina. Il prodotto è conforme alle direttive europee in vigore. Il prodotto è conforme alle direttive serbe in vigore.www.scheppach.com

Oltre alle indicazioni di sicurezza contenute nelle pre- senti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utiliz- zo di macchine simili. Si declina ogni responsabilità in caso di incidenti o dan- ni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

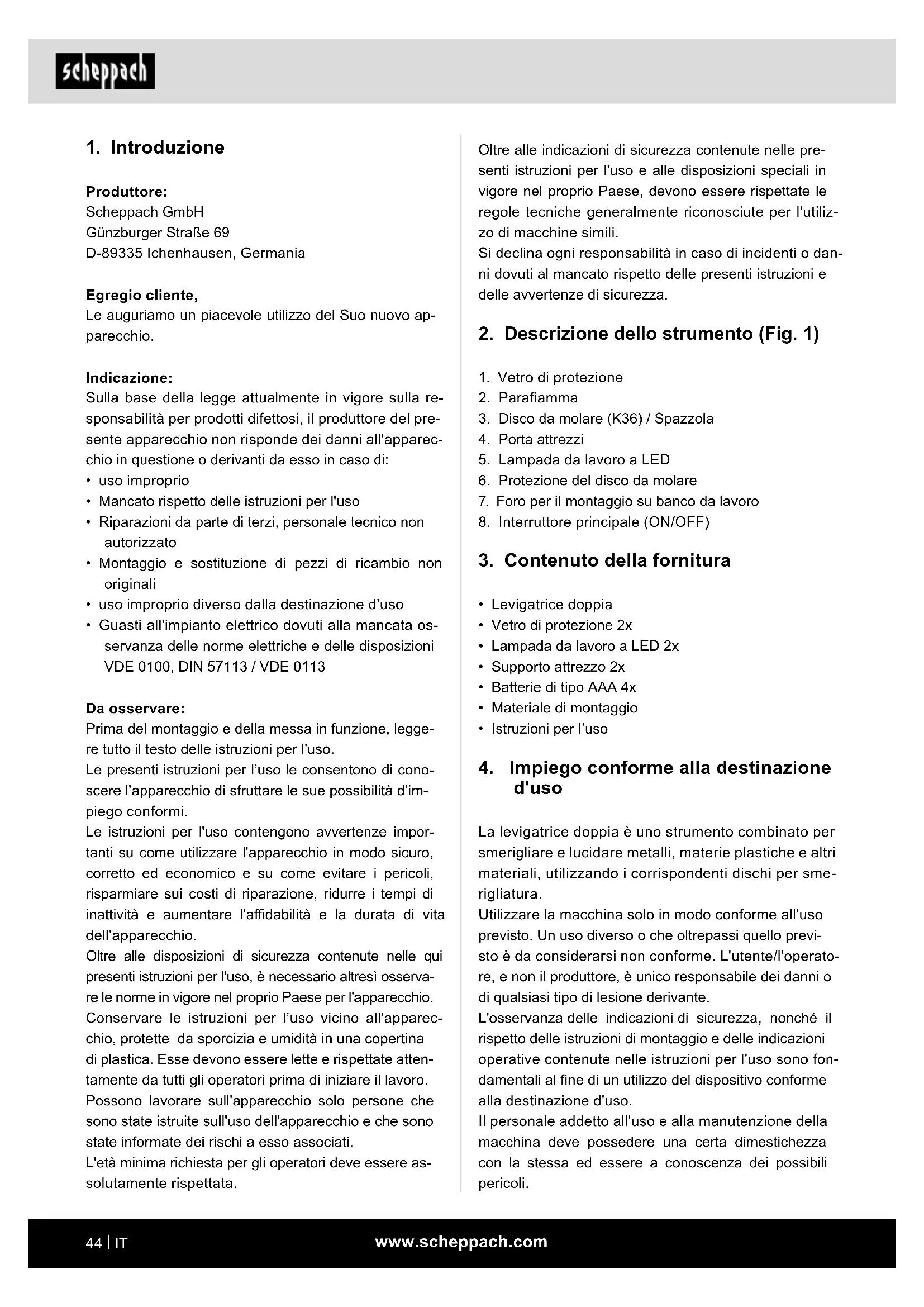

2. Descrizione dello strumento (Fig. 1)

1. Vetro di protezione

5. Lampada da lavoro a LED

6. Protezione del disco da molare

7. Foro per il montaggio su banco da lavoro

8. Interruttore principale (ON/OFF)

3. Contenuto della fornitura

• Vetro di protezione 2x

• Lampada da lavoro a LED 2x

• Supporto attrezzo 2x

• Batterie di tipo AAA 4x

• Materiale di montaggio

• Istruzioni per l’uso

4. Impiego conforme alla destinazione

d'uso La levigatrice doppia è uno strumento combinato per smerigliare e lucidare metalli, materie plastiche e altri materiali, utilizzando i corrispondenti dischi per sme- rigliatura. Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previ- sto è da considerarsi non conforme. L'utente/l'operato- re, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante. L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fon- damentali al ne di un utilizzo del dispositivo conforme alla destinazione d'uso. Il personale addetto all'uso e alla manutenzione della macchina deve possedere una certa dimestichezza con la stessa ed essere a conoscenza dei possibili pericoli.

Produttore: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Germania Egregio cliente, Le auguriamo un piacevole utilizzo del Suo nuovo ap- parecchio. Indicazione: Sulla base della legge attualmente in vigore sulla re- sponsabilità per prodotti difettosi, il produttore del pre- sente apparecchio non risponde dei danni all'apparec- chio in questione o derivanti da esso in caso di:

• Mancato rispetto delle istruzioni per l'uso

• Riparazioni da parte di terzi, personale tecnico non autorizzato

• Montaggio e sostituzione di pezzi di ricambio non originali

• uso improprio diverso dalla destinazione d’uso

• Guasti all'impianto elettrico dovuti alla mancata os- servanza delle norme elettriche e delle disposizioni

VDE 0100, DIN 57113 / VDE 0113

Da osservare: Prima del montaggio e della messa in funzione, legge- re tutto il testo delle istruzioni per l'uso. Le presenti istruzioni per l’uso le consentono di cono- scere l’apparecchio di sfruttare le sue possibilità d’im- piego conformi. Le istruzioni per l'uso contengono avvertenze impor- tanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l'a󰀩dabilità e la durata di vita dell'apparecchio. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osserva- re le norme in vigore nel proprio Paese per l'apparecchio. Conservare le istruzioni per l’uso vicino all'apparec- chio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate atten- tamente da tutti gli operatori prima di iniziare il lavoro. Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi a esso associati. L'età minima richiesta per gli operatori deve essere as- solutamente rispettata.www.scheppach.com

b) Non lavorare con l’attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino u- idi, gas o polveri inammabili. Gli elettroutensili generano scintille che possono inammare la pol- vere o i vapori. c) Tenere i bambini e le altre persone distanti du- rante l'utilizzo dell’attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell’at- trezzo elettrico.

2. Sicurezza elettrica

a) Il connettore dell’attrezzo elettrico deve essere adatto per la presa di corrente. Non deve essere assolutamente modicato. Non utilizzare spine di adattamento insieme ad elettroutensili con colle- gamento a terra di protezione. Spine non modicate e prese adatte riducono il rischio di scarica elettrica. b) Evitare il contatto tra il corpo e le superci che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un ri- schio elevato di scarica elettrica, se il proprio cor- po è a potenziale di terra. c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche. d) Non utilizzare in modo scorretto il cavo di colle- gamento per trasportare e appendere l’attrezzo elettrico o per estrarre la spina dalla presa. Te- nere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati. e) Quando si lavora all’aperto con un attrezzo elet- trico, utilizzare soltanto un cordone di prolun- ga indicato anche per l’uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all’uso in ambienti esterni riduce il rischio di scossa elettrica. f) Se non è possibile evitare di utilizzare l’attrez- zo elettrico in un ambiente umido, utilizzare un interruttore di󰀨erenziale. L'uso di un interruttore di󰀨erenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'e󰀨etto di droghe, alcool o medicinali. Un mo- mento di disattenzione durante l'uso dell’attrezzo elettrico può causare lesioni gravi. Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore. Rispettare le altre norme generali concernenti la medi- cina del lavoro e la tecnica di sicurezza. Modiche alla macchina escludono completamente la responsabilità del produttore per i danni che ne deri- vano. La macchina può essere utilizzata soltanto con compo- nenti e accessori originali del produttore. Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate. Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industria- le. Non ci si assume alcuna responsabilità se l'appa- recchio è impiegato nel quadro di un'attività commer- ciale, artigianale, industriale o simili. L'apparecchio è destinato all'uso da parte di adulti. I minori di 16 anni possono utilizzare l'apparecchio solo sotto supervisione. Il fabbricante non si assume al- cuna responsabilità per danni causati da un impiego non conforme alla destinazione d'uso o da un utilizzo improprio.

5. Indicazioni di sicurezza generali

Indicazioni generali di sicurezza per gli attrezzi elet- trici m AVVISO! Leggere tutte le indicazioni di sicurezza, le istru- zioni, le illustrazioni e i dati tecnici dei quali è do- tato questo attrezzo elettrico. L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione. Il termine "elettroutensile" utilizzato nelle indicazioni di sicurezza si riferisce a utensili elettrici alimentati dalla rete (con cavo di rete) e a utensili elettrici funzionanti a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro

a) Tenere pulita e correttamente illuminata la propria area di lavoro. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.www.scheppach.com

b) Non utilizzare elettroutensili con interruttore difettoso. Un elettroutensile che non si riesce più ad accendere o spegnere è pericoloso e deve es- sere riparato. c) Estrarre la spina dalla presa e/ o rimuovere la batteria prima di impostare i parametri del di- spositivo, sostituire i componenti dell'utensile impiegato o riporre l’elettroutensile. Questa precauzione impedisce l’avvio accidentale dell’e- lettroutensile. d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l’attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte. e) Conservare gli attrezzi elettrici e gli accessori con la massima cura. Controllare che i compo- nenti mobili funzionino in modo impeccabile e non si blocchino; vericare che non ci siano componenti rotti o danneggiati che possano inuenzare il funzionamento dell’attrezzo elet- trico. Fare riparare i componenti danneggiati prima dell’utilizzo dell’attrezzo elettrico. Molti infortuni sono causati da una cattiva manutenzio- ne degli apparecchi. f) Tenere gli utensili di taglio a󰀩lati e puliti. Uten- sili di taglio con bordi a󰀩lati e sottoposti ad una manutenzione accurata si bloccano con una fre- quenza minore e sono più agevoli da controllare. g) Utilizzare l’attrezzo elettrico, gli accessori, gli attrezzi ausiliari etc. attenendosi alle istru- zioni. Prendere anche in considerazione le condizioni operative e l’attività da svolgere. Un utilizzo degli elettroutensili per applicazioni di- verse da quelle previste può comportare situazioni pericolose. h) Mantenere le maniglie e le relative superci asciutte, pulite e libere da olio e grasso. Impu- gnature e superci di presa scivolose non consen- tono un funzionamento e un controllo sicuri dell'e- lettroutensile in situazioni impreviste.

a) Far riparare l’elettroutensile soltanto da per- sonale specializzato e qualicato e solo uti- lizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento si- curo dell’elettroutensile. b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispo- sitivi di protezione individuale, quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell’attrezzo elettrico, riduce il rischio di lesioni. c) Evitare una messa in funzione accidentale. Accertarsi che l'elettroutensile sia disattivato prima di collegarlo all'alimentazione elettrica e/o alla batteria, sollevarlo o trasportarlo. Se durante il trasporto dell’attrezzo elettrico si tiene il dito sull'interruttore o se si collega l’attrezzo elet- trico già acceso alla corrente elettrica, possono vericarsi incidenti. d) Rimuovere eventuali strumenti di regolazione o chiavi per dadi prima di accendere l’attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all’interno di una parte dell’attrezzo elettrico in rotazione può provocare lesioni. e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile control- lare in modo migliore l'elettroutensile in situazioni inattese. f) Indossare abbigliamento adeguato. Non in- dossare indumenti larghi o gioielli. Tenere ca- pelli e capi d’abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lun- ghi possono impigliarsi nelle parti in movimento. g) Se si possono installare dispositivi di aspira- zione e raccolta della polvere, collegarli e uti- lizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa. h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicu- rezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Un com- portamento incauto può portare a gravi lesioni in poche frazioni di secondo.

4. Utilizzo e gestione dell’attrezzo elettrico

a) Non sovraccaricare l’attrezzo elettrico. Uti- lizzare per il proprio lavoro l'elettroutensile appositamente previsto. Con un elettroutensile adatto, si lavora meglio e con maggior sicurezza mantenendosi entro l'intervallo di potenza speci- cato.www.scheppach.com

• In caso di pericolo estrarre subito la spina elettrica dalla presa.

• Fare sempre passare il cavo lontano dal dispositivo passando da dietro.

• Pericolo d'incendio a causa di scintille volanti! Quando si smerigliano metalli, si producono scintil- le volanti. Pertanto prestare la massima attenzione che nessuna persona sia messa in pericolo e che nessun materiale inammabile si trovi nelle vicinan- ze dell'area di lavoro.

• Avviso! Vapori nocivi! La lavorazione con polveri dannose /nocive costituisce un pericolo per la sa- lute dell'operatore o per le persone che si trovano nelle vicinanze. Indossare occhiali protettivi, oto- protettori, maschera di protezione contro la polvere e guanti protettivi.

• Pericolo di ustioni! Il pezzo diventa caldo duran- te la smerigliatura. Non a󰀨errarlo mai dalla parte in lavorazione e farlo ra󰀨reddare per un tempo su󰀩- ciente. Nel caso di lavori di smerigliatura prolunga- ti, interrompere ripetutamente la lavorazione e far ra󰀨reddare il pezzo da lavorare, prima di continuare la smerigliatura. Non si deve superare un funziona- mento continuo di 10 minuti.

• La macchina smerigliatrice è progettata per la retti- ca di superci di metallo asciutte. Il dispositivo de- ve essere utilizzato solo per smerigliatura a secco.

• Non è consentita la lavorazione di materiali contenenti amianto. L'amianto è un materiale cancerogeno. Non utilizzare dischi per smerigliatura danneggiati.

• Utilizzare solo dischi da molare con speciche che coincidono con quelle indicate sulla targhetta del- la macchina. La velocità di rotazione deve essere uguale o superiore al valore specicato.

• Regolare periodicamente il supporto di protezione (parascintille) e le lastre di protezione, in modo che l'usura dei dischi per smerigliatura sia uniforme. Mantenere la distanza il più ridotta possibile.

• Evitare il contatto con i dischi da molare in movi- mento.

• Non lasciare il dispositivo incustodito.

• Non utilizzare mai il dispositivo per usi diversi dalla destinazione d'uso.

• Prestare sempre attenzione che il dispositivo sia spento prima di inserire la spina elettrica nella presa.

• Per prima cosa accendere il dispositivo e poi avvi- cinare il pezzo da lavorare al disco da molare. Dopo la lavorazione allontanare il pezzo da lavorare e poi spegnere il dispositivo.

• Tenere sempre il pezzo da lavorare con entram- be le mani. m ATTENZIONE! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare im- pianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si racco- manda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare la macchina. Indicazioni di sicurezza per retticatrici da banco a) Non impiegare attrezzi ausiliari danneggiati. Prima di ogni uso, controllare che sugli attrez- zi ausiliari, come i dischi da molare, l'eventua- le presenza di scheggiature e crepe. Quando l’attrezzo ausiliario è stato controllato e usato, tenere se stessi e le altre persone nelle vici- nanze lontano dal piano dell'attrezzo ausiliario rotante e lasciare che l'apparecchio funzioni al regime massimo per 1 minuto. Gli attrezzi au- siliari danneggiati di solito si rompono in questo tempo di prova. b) Il numero di giri ammesso dell'attrezzo ausilia- rio deve corrispondere almeno al regime massi- mo indicato sull'attrezzo elettrico. Gli accessori che ruotano a velocità maggiori di quelle ammesse possono rompersi e schizzare tutt'intorno. c) Si osservi che le spazzole metalliche perdono frammenti di setole anche durante il normale utilizzo. Non sovraccaricare le setole applicando una pressione di contatto eccessiva. I frammenti di setole che volano via possono facilmente pene- trare in capi di abbigliamento sottili e/o nella pelle. d) Non molare mai sulle superci laterali del disco da molare. La molatura sulle superci laterali può fare scoppiare il disco da molare e scagliarlo in aria. Indicazioni di sicurezza speciche per la levigatri- ce doppia

• Non entrare in contatto con il cavo di rete quan- do questo viene danneggiato o tranciato durante l'esercizio. Estrarre subito la spina elettrica e poi fare riparare il dispositivo esclusivamente da un tecnico specializzato o dal servizio di assistenza competente.

• Non utilizzare il dispositivo quando è umido ed an- che quando si trova in ambiente umido.

• Quando si lavora all'aperto collegare il dispositivo con un interruttore di sicurezza per correnti di gua- sto (FI), con massima corrente d'intervento di 30 mA. Utilizzare solo un cavo di prolunga ammesso per uso esterno.www.scheppach.com

• Utilizzare solo i dischi da molare che sono concepiti per l’uso sicuro sulla levigatrice doppia. Non utilizza- re dischi da molare la cui velocità di funzionamento massima riportata sia inferiore all’indicazione del numero di giri dell'apparecchio.

• Non utilizzare mai spazzole o dischi danneggiati o deformati.

• Utilizzare solo dischi da molare e spazzole, il cui numero di giri stampato sia almeno pari a quello riportato sulla targhetta identicativa degli utensili elettrici.

• Lasciare la spazzola sempre ssata sul mandrino per limitare il rischio di contatto con il mandrino in rotazione. Avvertenze di sicurezza quando si manipolano le batterie

1. Vericare sempre che le batterie vengano inserite

con la polarità corretta (+ e –) così come indicato sulla batteria.

2. Non cortocircuitare le batterie.

3. Non caricare batterie non ricaricabili.

4. Non scaricare eccessivamente la batteria!

5. Non mischiare batterie vecchie e nuove né batte-

rie di tipo diverso o di diversi produttori! Sostituire tutte le batterie di un set contemporaneamente.

6. Rimuovere dall'apparecchio le batterie usate im-

mediatamente e smaltirle opportunamente!

7. Non surriscaldare le batterie!

8. Non saldare direttamente sulle batterie!

9. Non smontare le batterie!

10. Non deformare le batterie!

11. Non gettare le batterie nel fuoco!

12. Tenere le batterie fuori dalla portata dei bambini.

13. Non consentire ai bambini la sostituzione delle

batterie senza supervisione!

14. Non conservare le batterie vicino a fuoco, fornelli

o altre fonti di calore. Non esporre le batterie ai raggi diretti del sole, non conservarle né deposi- tarle in veicoli in caso di condizioni meteo di caldo.

15. Conservare le batterie non utilizzate nella confe-

zione originale e tenerle lontane da oggetti me- tallici. Non confondere batterie disimballate né gettarle in modo confuso! Ciò può causare il cor- tocircuito della batteria e quindi danneggiamenti, combustione o addirittura pericolo di incendio.

16. Estrarre le batterie dal dispositivo se questo non

viene utilizzato per lungo tempo, salvo in casi di emergenza!

• Fare in modo di avere una posizione stabile.

• Dopo la lavorazione dei metalli far arrestare com- pletamente il/i disco/dischi da molare.

• Durante le pause di lavoro, prima di tutte le attività sul dispositivo e in caso di mancato utilizzo, estrarre sempre la spina elettrica dalla presa.

• Utilizzare il dispositivo con cautela ed attenzione. Il dispositivo deve essere pulito, asciutto e privo di oli o grassi.

• Siate sempre vigili! Prestare attenzione a cosa sta- te facendo e procedere in modo ragionevole. Non utilizzate in nessun caso il dispositivo quando non siete concentrati o quando non vi sentite bene.

• I dischi da molare devono essere conservati in modo che non siano soggetti a danni o ad inussi dell'ambiente.

• Non utilizzare dischi da molare difettosi o deformati.

• Controllare spesso la regolazione del disco da mo- lare e regolare l’usura del disco da molare di conse- guenza. La distanza tra il paraamma e il disco da molare deve essere la più breve possibile (in nessun caso superiore a 2mm).

• Controllare spesso la regolazione del porta attrezzi e regolare l’usura del disco da molare di conseguen- za. La distanza tra il paraamma e il disco da molare deve essere la più breve possibile (in nessun caso superiore a 2mm).

• Utilizzare solo dischi il cui foro sia adatti perfetta- mente all'albero della levigatrice doppia. Non utiliz- zare dischi con un foro troppo piccolo.

• Non ruotare eccessivamente il dado del disco.

• Non utilizzare un disco da molare freddo. Fare fun- zionare il disco da molare a vuoto per circa un minu- to prima di iniziare il lavoro.

• Non molare sulle superci laterali del disco da mola- re. Molare solo sul lato frontale.

• Non applicare del refrigerante direttamente sul di- sco da molare. Il refrigerante può compromette la forza di aderenza del disco da molare e provocarne il guasto.

• Le scintille possono essere pericolose. Non molare in prossimità di gas o liquidi inammabili.

• Quando si accende l'apparecchio, stare di lato ri- spetto al disco da molare.

• Raddrizzare il disco da molare solo sul lato frontale. La molatura sulle superci laterali può rendere il di- sco da molare troppo sottile per l’uso sicuro.

• La molatura genera calore. A󰀨errare il pezzo da la- vorare solo dopo che si è ra󰀨reddato a su󰀩cienza.www.scheppach.com

Larghezza disco 20 mm Larghezza spazzola 13 mm Lampada da lavoro LED con batteria (2x) Peso ca. 7,5 kg Con riserva di modiche tecniche! Fattore di servizio: S1 = Funzionamento continuo a carico costante Il fattore di servizio S2 10 min (funzionamento breve) indica che il motore può essere sollecitato con la po- tenza nominale (400W) solo per il tempo indicato nella targhetta identicativa (10 min) in maniera permanen- te. In caso contrario, si riscalderebbe in maniera inam- missibile. Durante la pausa, il motore si ra󰀨redda alla relativa temperatura iniziale. Rumori e vibrazioni I valori di rumore e vibrazione sono stati determinati secondo la norma EN 62841. m Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB (A), usare degli otoprotettori adeguati. Valori caratteristici delle emissioni sonore Livello di potenza acustica L

92 dB Livello di pressione acustica L

• Aprire l'imballaggio ed estrarre con cautela l'appa- recchio.

• Rimuovete il materiale di imballaggio nonché le sta󰀨e di sicurezza per il trasporto e l'imballaggio (se presenti).

• Controllate se il contenuto della fornitura è completo.

• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.

• Ove possibile, conservare l'imballaggio no alla scadenza della garanzia.

• Prima dell'impiego familiarizzare con l'apparecchio con l'ausilio delle istruzioni per l'uso.

• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.

17. Non toccare MAI le batterie il cui liquido è fuori-

uscito, senza l'opportuna protezione. Se il liquido fuoriuscito entra in contatto con la pelle, sciacqua- re immediatamente la pelle nella zona interessata sotto acqua corrente. Evitare in ogni caso che oc- chi e bocca entrino in contatto con il liquido. Con- sultare immediatamente un medico in tal caso.

18. Pulire i contatti delle batterie e i contatti opposti

nell'apparecchio prima di inserire le batterie.

La macchina è stata costruita secondo tecnologie all'a- vanguardia e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impie- go, si possono presentare rischi residui.

• Pericolo di lesioni dovuti a elettricità a causa dell'u- tilizzo di cavi di alimentazione elettrica inadeguati.

• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

• I rischi residui possono essere ridotti al minimo se si osservano le "Istruzioni di sicurezza" e "Uso previ- sto", nonché le istruzioni per l'uso nel loro complesso.

• Evitare le messe in funzione accidentali della mac- china: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione. Utilizzare l'attrezzo ausiliario racco- mandato nelle presenti istruzioni per l'uso. In questo modo potrete ottenere le prestazioni ottimali della vostra macchina.

• Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.

Motore 230 - 240 V~ / 50 Hz Potenza assorbita S1: 250 W S2 10 min: 400 W Velocità di minimo 2980 min

Lampada da lavoro LED (Fig. 1, 4, 4.1, 4.2) L'illuminazione (5) può essere attivata premendo l'in- terruttore (d) sulla lampada. Premendolo di nuovo, l'il- luminazione torna a spegnersi. Per inserire/sostituire le batterie (2xAAA R03 1,5 V), aprire il vano batteria (Fig. 4.1). Inserire le batterie (2x per lato) (Fig. 4.2). In caso di sostituzione delle batterie, smaltire adeguatamente le batterie esauste. Rimontare il coperchio del vano batterie in ordine in- verso (Fig. 4.1). Vetri di protezione (Fig. 1, 5, 5.1) Montare il vetro di protezione (1) sulla lampada lavoro a LED (5) usando la vite testa a calotta piatta M5x55 (e) e la vite a testa zigrinata (f). La protezione è regolabile in maniera individuale in modo che gli occhi dell’operatore siano protetti duran- te il processo di molatura.

10. Messa in funzione

m Attenzione! Prima della messa in funzione è obbligatorio mon- tare completamente l'apparecchio! Accensione/spegnimento

• Per l'accensione portare l'interruttore ON/OFF (8) in posizione ON.

• Per lo spegnimento portare l'interruttore ON/OFF (8) in posizione OFF. Iniziare la smerigliatura solo quando il dispositivo ha raggiunto il massimo numero di giri. Istruzioni di lavoro

• Notare che i risultati migliori si ottengono con una pressione ridotta del pezzo da lavorare sul disco da molare, perché la lavorazione è eseguita con un numero di giri costante. Con una pressione più forte sul pezzo da lavorare il disco da molare frena o si arresta, ciò sovraccarica il motore e non consente un'accelerazione del ciclo di lavoro.

• Per la propria sicurezza personale è opportuno s- sare sempre i pezzi da lavorare di piccole dimen- sioni con una morsa o un sergente a vite. Levigatura

• Posizionare il pezzo da lavorare sul portapezzi (4) e accostare lentamente al disco da molare (3) con l'inclinazione voluta nché questo si muove.

• In caso di ordinazioni, indicare i nostri codici di arti- coli, il tipo e l'anno di costruzione dell'apparecchio. m AVVISO! L'apparecchio e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono gioca- re con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e so󰀨ocamento!

Avviso! Estrarre sempre la spina elettrica prima di esegui- re le regolazioni sull'apparecchio.

• Prima del collegamento assicurarsi che i dati sulla piastrina indicatrice corrispondano ai dati della rete.

• Estrarre sempre la spina elettrica prima di eseguire le regolazioni sull'apparecchio.

• Staccare la spina elettrica prima di tutti gli interventi di manutenzione e di montaggio.

• La macchina deve essere installata in posizione stabile, ovvero ssata con viti su un banco da la- voro o simile.

• Prima della messa in funzione devono essere mon- tati in modo corretto tutte le coperture e i dispositivi di sicurezza.

• I dischi da molare devono poter scorrere liberamente. Indicazione di sicurezza! Collegare l'apparecchio solo dopo il termine di tutti i lavori di montaggio e regola- zione e dopo aver letto e compreso le istruzioni per l'uso e le indicazioni di sicurezza. Porta attrezzi (a sinistra e destra) (Fig. 1, 2, 2.1) Fissare il porta attrezzi (4) con vite testa a calotta piatta (M6x10) (a) e il dado a stella (b) sulla protezione del disco da molare (6). La distanza tra il disco da molare (3) e il porta attrezzi (4) deve essere impostata al max. a 2 mm. Paraamma con lampada da lavoro LED (a sinistra e destra) (Fig. 1, 3) Fissare la protezione parascintille (2) con le lampa- de da lavoro a LED (5) sulla protezione del disco da molare (6) usando rispettivamente 2 viti a testa ton- da M5x8 (c). La distanza dal disco da molare (3) non deve supe- rare 2 mm. La distanza tra la protezione parascintille (2) e il disco da molare (3) può essere regolata allen- tando le due viti a testa tonda (c). Serrare saldamente tutte le viti.www.scheppach.com

Cavo di alimentazione elettrica difettoso Sui cavi di alimentazione elettrica si vericano spesso danni all'isolamento. Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengo- no fatti passare attraverso nestre o interstizi di porte.

• Piegature a causa del ssaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all'isolamento causati dalle operazioni di di- stacco dalla presa a parete.

• Cricche a causa dell'invecchiamento dell'isolamento. Tali cavi di alimentazione elettrica difettosi non posso- no essere utilizzati e rappresentano un pericolo morta- le a causa dei danni all'isolamento. Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, du- rante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. Tipo di collegamento Y Se è necessario, sostituire il cavo di allacciamento alla rete: la sostituzione deve essere e󰀨ettuata dal produt- tore o da un suo rappresentante per evitare rischi per la sicurezza. I cavi per il collegamento elettrico devono essere confor- mi alle disposizioni VDE e DIN pertinenti. Impiegare solo linee di allacciamento con il medesimo contrassegno. La designazione del tipo deve essere stampata sul cavo di collegamento. In caso di motore a corrente alternata monofase si consiglia, per macchine con un'elevata corrente di avviamento (a partire da 3000 Watt), di impiegare una protezione di tipo C da 16A o di tipo K da 16A!

Pericolo! Prima di tutti gli interventi di pulizia staccare la spina elettrica.

• Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più pos- sibile privi di polvere e di sporcizia. Pulire l'apparec- chio stronando con un panno pulito o so󰀩ando con aria compressa a bassa pressione.

• Per ottenere un risultato di smerigliatura ottimale e utilizzare in modo uniforme il disco da molare (3), il pezzo da lavorare deve essere mosso leggermente avanti e indietro sul disco da molare (3).

• Far sempre ra󰀨reddare il pezzo da lavorare. Attenzione! Nel caso in cui il disco debba essere bloccato durante la lavorazione, rimuovere il pezzo da lavorare nché il dispositivo non ha raggiunto di nuovo il numero di giri massimo. Sostituzione del disco da molare Attenzione: Per evitare lesioni causate dall'avvio acci- dentale della levigatrice doppia, prima di cambiare il disco occorre spegnere sempre l’apparecchio (posi- zione dell'interruttore su “0”) e staccare la spina elettri- ca dalla presa di corrente.

• Allentare il paraamma e il vetro di protezione ed estrarlo il più possibile, ma non smontarlo.

• Allentare il porta attrezzi ed estrarlo il più possibile.

• Allentare le viti della protezione del disco da molare (6) e rimuoverle.

• Rimuovere la angia esterna e il vecchio disco da molare, inserire il nuovo disco da molare. Indicazione:

• Non rimuovere i dischi di cartone applicati sui lati del nuovo disco da molare poiché aiutano la presa sicura delle ange contro il disco da molare.

• Esaminare il nuovo disco da molare per riscontrare l'eventuale presenza di crepe o altri danni visibili e, se necessario, smaltire.

• Riapplicare la angia e il dado.

• Non serrare troppo stretto il dado con una chiave per dadi perché il disco da molare potrebbe rom- persi.

• Rimontare la protezione del disco da molare (6) in senso inverso.

• Regolare di nuovo il porta attrezzi, il paraamma e il vetro di protezione secondo le istruzioni di mon- taggio.

11. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'e- sercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete lato cliente e il cavo di pro- lunga utilizzato devono essere conformi a tali norme.www.scheppach.com

15. Smaltimento e riciclaggio

Avvertenze per l'imballaggio Il materiale d'imballaggio è ricicla- bile. Si prega di smaltire gli imbal- laggi nel rispetto dell'ambiente. Avvertenze relative alla legge sui dispositivi elet- trici ed elettronici (ElektroG) I dispositivi elettrici ed elettronici usati non rientrano nei riuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smalti- mento è regolato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termi- ne della loro durata utile.

• L'utente nale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!

• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali riuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri: - Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali). - Punti vendita di dispositivi elettronici (sici e onli- ne), nella misura in cui il distributore sia tenuto al ritiro o lo o󰀨ra in modo volontario. - È possibile consegnare gratuitamente al produt- tore, senza dovere acquistare prima un nuovo di- spositivo da questi, no a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghez- za del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di rac- colta autorizzato nelle proprie vicinanze. - Altre condizioni di ritiro complementari del pro- duttore e del distributore sono reperibile presso il rispettivo servizio clienti.

• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispo- sitivo elettronico usato, su richiesta dell'utente nale stesso. Contattare a tale proposito il servizio clienti del produttore.

• Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo.

• Pulire regolarmente l'apparecchio con un panno umido e del sapone lubricante. Non impiegare de- tergenti o solventi; questi potrebbero corrodere le parti di plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparec- chio. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperatura di stoccaggio ottimale è com- presa tra i 5 e i 30 °C. Conservare l'attrezzo nel suo im- ballaggio originale. Coprire l'attrezzo per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi dell'attrezzo.

All'interno dell'apparecchio non vi sono altri compo- nenti da sottoporre a manutenzione. Informazioni sulle riparazioni Occorre notare che in questo prodotto i seguenti com- ponenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo. Pezzi soggetti a usura*: Abrasivo, spazzole di carbone, dischi abrasivi, calibri angolari

• non necessariamente compreso nel contenuto della fornitura! Allacciamenti e riparazioni Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualicato. Si prega di fornire i seguenti dati in caso di domande:

• Tipo di corrente del motore

• Dati della piastrina indicatrice della macchina

• Dati della piastrina indicatrice del motore I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal ne il codice QR che si trova in prima pagina.www.scheppach.com

16. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'o󰀩cina del servizio assistenza. Guasto Possibile causa Azione correttiva Il motore non funziona. Motore, cavo o spina difettosi, fusibili bruciati. Far vericare la macchina da un esperto. Non riparare mai il motore autonomamente. Attenzione! Vericare i fusibili ed eventualmente sostituirli. Il motore si avvia lentamente e non raggiunge il regime di esercizio. Tensione troppo bassa, bobine danneggiate, condensatore bruciato. Far controllare la tensione dalla società di erogazione dell'energia. Far vericare il motore da un esperto. Far sostituire il condensatore da un esperto. Il motore è troppo rumoroso. Bobine danneggiate, motore difettoso. Far vericare il motore da un esperto. Il motore non raggiunge la piena potenza. Circuiti elettrici nella rete sovraccaricati (lampade, altri motori, ecc.). Non impiegare altri apparecchi o motori sullo stesso circuito elettrico. Il motore si surriscalda facilmente. Sovraccarico del motore, ra󰀨reddamento insu󰀩ciente del motore. Evitare un sovraccarico del motore durante la molatura e rimuovere la polvere dal motore per garantire un ra󰀨reddamento ottimale del motore.

• Il simbolo del bidone della spazzatura barrato indica che le batterie e gli accumulatori non possono esse- re smaltiti insieme ai normali riuti domestici.

• Se si trovano in aggiunta i simboli Hg, Cd o Pb sotto al simbolo del bidone dei riuti, il signicato è il seguente: - Hg: La batteria contiene più dello 0,0005 % di mercurio - Cd: La batteria contiene più dello 0,002 % di cadmio - Pb: La batteria contiene più dello 0,004 % di piombo

• Le batterie e gli accumulatori possono essere resti- tuiti gratuitamente presso i seguenti centri: - Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali) - Punti vendita di batterie e accumulatori - Centri di ritiro del sistema di ritiro comune per ap- parecchi-batterie usate - Centro di ritiro del produttore (se non appartenen- te al sistema di ritiro comune)

• Quanto esposto si applica solo a batterie e accumu- latori distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2006/66/CE. In paesi fuori dall'Unione europea possono essere in vigore denizioni diverse per lo smaltimento di batterie e accumulatori.

• Quanto esposto si applica solo ad apparecchi instal- lati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei pae- si al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elet- trici ed elettronici usati. Avvertenze relative alla legge sulle batterie (BattG) Le batterie e gli accumulatori usati non ri- entrano nei riuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Per un'estrazione sicura delle batterie o degli accu- mulatori dal dispositivo elettrico e per informazioni sul relativo tipo e/o il sistema chimico, osservare le altre indicazioni contenute nelle istruzioni per l'uso e il montaggio.

• I proprietari o gli utilizzatori di batterie e accumula- tori sono tenuti per legge a restituirli al termine della loro durata utile. La restituzione si limita alla conse- gna di quantità di normale uso domestico.

• Le batterie usate possono contenere sostanze nocive o metalli pesanti che possono generare danni all'am- biente e alla salute. Un riciclaggio delle batterie usate e l'uso delle risorse in esse contenute contribuisce alla protezione di questi due importanti fattori.www.scheppach.com

Dichiarazione di conformità UE Traduzione della dichiarazione di conformità originale Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto qui de- scritto è conforme alle direttive e alle norme vigenti. L’oggetto della dichiarazione, qui descritto, soddisfa le disposizioni della Diretti- va 2011/65/UE del Parlamento Europeo e del Consiglio dell’8 giugno 2011, sul- la restrizione nell’utilizzo di determinate sostanze pericolose negli apparecchi elettrici ed elettronici. * Documentazione tecnica disponibile presso: ** Gaminio numeris *** Nome articolo: Levigatrice doppia SM150LB, DG150GP Marchio ****

17. Dichiarazione di conformità
