| Produkttyp | Kombinerad slip- och polermaskin |
| Märke | Scheppach |
| Modell | SM150LB |
| Mått (L x B x H) | 380 x 210 x 280 mm |
| Vikt | Cirka 7,5 kg |
| Strömförsörjning | 230-240 V~ / 50 Hz |
| Upptagen effekt (S1) | 250 W |
| Upptagen effekt (S2 10 min) | 400 W |
| Tomgångsvarvtal | 2980 min⁻¹ |
| Max slipskivdiameter | 150 mm |
| Min slipskivdiameter (efter slitage) | 110 mm |
| Slipskivans håldiameter | 12,7 mm |
| Slipskivans bredd | 20 mm |
| Max borstdiameter | 150 mm |
| Borstens bredd | 13 mm |
| Belysning | LED-arbetslampa (med AAA-batterier 2x per sida) |
| Huvudfunktioner | Slipning och polering av metaller, plaster och andra material |
| Säkerhet | Skyddsskärm, gnistavskärmning, justerbara stödverktyg, ON/OFF-brytare, återstartsförhindring |
| Rengöring | Koppla ur före rengöring; använd fuktig trasa och svart tvål; undvik vatten inuti |
| Underhåll | Kontrollera slipskivor regelbundet, byt om spruckna; justera skydd; förvara torrt och frostfritt |
| Slitdelar | Slipskivor, borstar, kolborstar |
| Reparerbarhet | Ska utföras av specialist; använd originaldelar |
Vanliga frågor - SM150LB SCHEPPACH
Användarfrågor om SM150LB SCHEPPACH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Kvarn i PDF-format gratis! Hitta din manual SM150LB - SCHEPPACH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SM150LB av märket SCHEPPACH.
BRUKSANVISNING SM150LB SCHEPPACH
Förklaring av symbolerna på apparaten
Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.
 | Varning! Vid åsidosättande kan det förekomma livsfara, skaderisk och verktyget kan skadas! |
 | Varning - läs instruktionsmanualen för att minska risken för personskada! |
 | Använd hörselskydd. Buller kan orsaka hörselskador. |
 | Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas! |
 | Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr flisor, spån och damm från maskinen, kan det orsaka synförlust. |
 | Obs! Maskinen måste stängas av och avskiljas från elnätet före montering, rengöring, ombyggnad, service, lagring och transport. |
  | En slipsten får aldrig användas på maskinens borstsida. |
 | Produkten uppfyller kraven i gällande europeiska direktiv. |
 | Produkten uppfyller kraven i gällande serbiska direktiv. |
Innehållsförteckning: Sida:
- Inledning 200
- Apparatbeskrivning (bild 1)....200
- Leveransomfång 200
- Avsedd användning 200
- Allmänna säkerhetsanvisningar 201
- Restrisker....204
- Tekniska specifikationer 204
- Uppackning....205
- Konstruktion....205
- Idrifttagning....206
- Elektrisk anslutning....206
- Rengöring 207
- Förvaring....207
- Underhåll....207
- Avfallshantering och återvinning 207
- Felsökning....209
- Försäkran om överensstämmelse 311

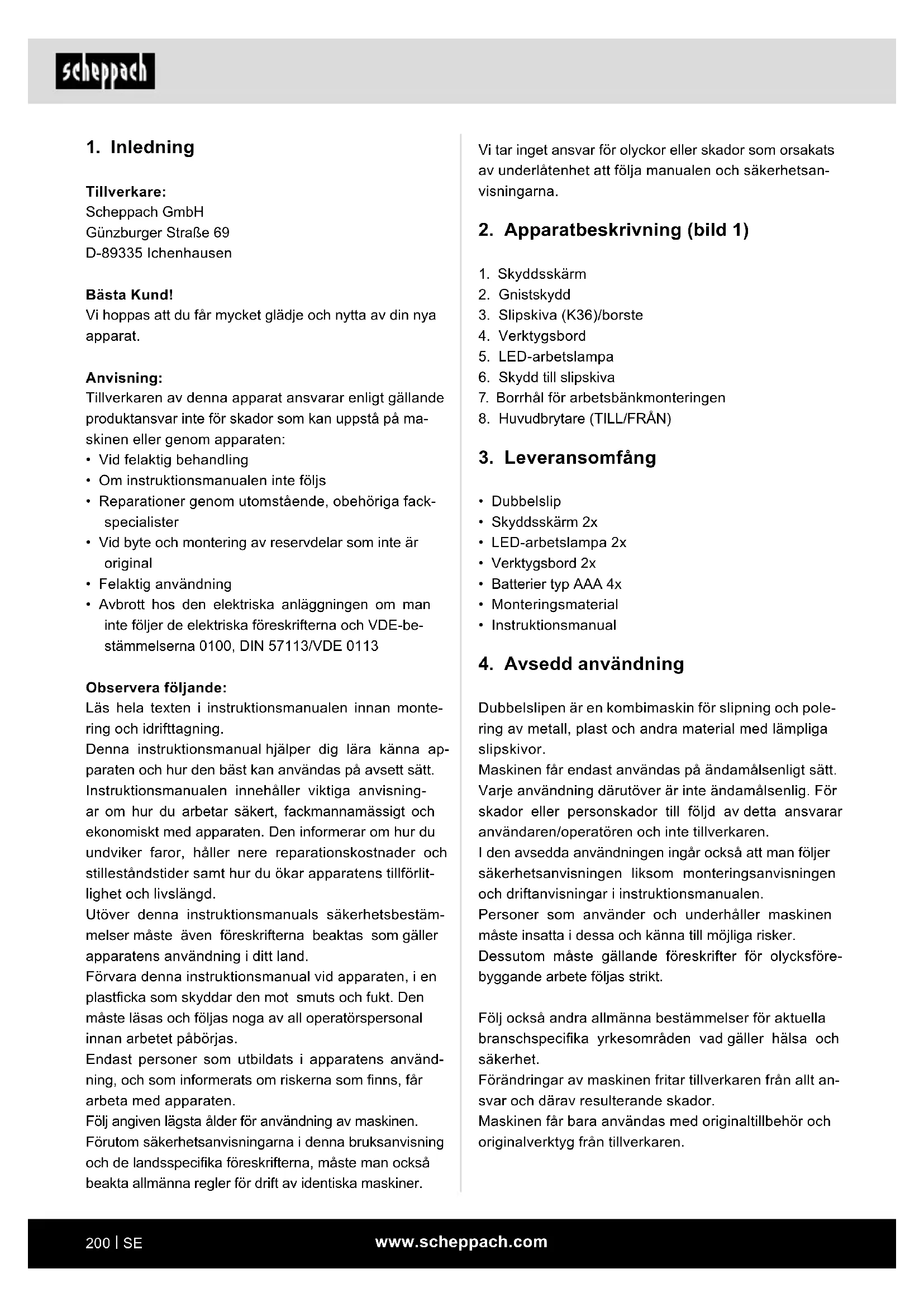

1. Inledning
Tillverkare:
Scheppach GmbH
Vi hoppas att du får mycket glädje och nytta av din nya apparat.
Anvisning:
Tillverkaren av denna apparat ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom apparaten:
• Vid felaktig behandling
- Om instruktionsmanualen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
• Felaktig användning
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113
Observera följande:
Läs hela texten i instruktionsmanualen innan montering och idrifttagning.
Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleständstider samt hur du ökar apparatens tillförlitlighet och livslängd.
Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.
Förvara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Den måste läsas och följas noga av all operatörspersonal innan arbetet påbörjas.
Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten.
Följ angiven lägsta ålder för användning av maskinen.
Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa manualen och säkerhetsanvisningarna.
2. Apparatbeskrivning (bild 1)
- Skyddsskärm
- Gnistskydd
- Slipskiva (K36)/borste
- Verktygsbord
- LED-arbetslampa
- Skydd till slipskiva
- Borrhål för arbetsbänkmonteringen
- Huvudbrytare (TILL/FRÅN)
3. Leveransomfång
- Dubbelslip
- Skyddsskärm 2x
• LED-arbetslampa 2x - Verktygsbord 2x
- Batterier typ AAA 4x
- Monteringsmaterial
- Instruktionsmanual
4. Avsedd användning
Dubbelslipen är en kombimaskin för slipning och polering av metall, plast och andra material med lämpliga slipskivor.
Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.
I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i instruktionsmanualen.
Personer som använder och underhåller maskinen måste insatta i dessa och känna till möjliga risker.
Dessutom måste gällande föreskrifter för olycksförebyggande arbete följas strikt.
Följ också andra allmänna bestämmelser för aktuella branschspecifika yrkesområden vad gäller hälsa och säkerhet.
Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador.
Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.
Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.
Observera att våra apparater inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.
Apparaten är avsedd för användning av vuxna. Ungdo- mar över 16 år får endast använda apparaten under tills- syn. Tillverkaren ansvarar inte för skador som orsakas av felaktig hantering eller felaktig användning.
5. Allmänna säkerhetsanvisningar
Allmänna säkerhetsanvisningar för elverktyg
⚠ WARNING!
Läs alla säkerhetsanvisningar, instruktioner, il- lustrationer och tekniska specifikationer som med- följer detta elverktyg.
Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.
Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.
Begreppet "elverktyg" som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elkabel) som batteridrivna elverktyg (utan elkabel).
1. Arbetsplatssäkerhet
a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlo- ra kontrollen över elverktyget om du blir distraherad.
2. Elsäkerhet
a) Elverktygets stickkontakt måste passa i elut- taget. Du får inte ändra stickkontakten på nå- got sätt. Använd inte adapterkontakter tillsam- mans med jordade elverktyg.
Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte ditt elverktyg utsättas för regn eller väta. Vatten som tränger in i en elektrisk apparat ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.
f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.
3. Personsäkerhet
a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.
b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för person-skador.
c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.
d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka person-skador.
e) Undvik en onormal kroppshållning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.
f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll här och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och långt här kan fastna i rörliga delar.
g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammutsugning kan minska risker orsakade av damm.
h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.
- Använda och hantera elverktyget
a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.
b) Använd inte ett elverktyg med defekt brytare.
Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.
c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgärd förhindrar att du startar elverktyget oavsiktligt.
d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.
e) Ta väl hand om elverktyg och tillbehör. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.
f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.
g) Använd elverktyget, tillbehören och insättningsverktyg enligt anvisningarna i denna anvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.
h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.
- Service
a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.
▲ OBS!
Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan maskinen används.
Säkerhetsanvisningar för bordsslipmaskiner
a) Använd inte skadade insatsverktyg. Kontrollera alltid innan insättningsverktygen som slipskivor börjar användas avseende splitter-skador och sprickor. När du har kontrollerat och satt in insättningsverktyget håller du och andra personer i närheten er utanför det roterande insättningsverktygets nivå och låter apparaten gå på högsta varvtal under 1 minut. Skadade insatsverktyg bryts oftast under denna testperiod.
b) Insättningsverktygets tillåtna varvtal måste vara minst lika högt som det maximala, högsta varvtalet som är angivet på elverktyget. Tillbehör som snurrar snabbare än tillåtet kan brytas av och flyga runt.
c) Observera att stålborstar även vid normal användning tappar trådbitar. Överbelasta inte borsten genom för högt anliggningstryck. Utslungade trådbitar kan lätt tränga igenom tunna kläder och/eller huden.
d) Slipa aldrig på slipskivans sidoytor. Om du slipar på slipytona kan slipskivan spricka och gå i bitar.
Maskinspecifika säkerhetsanvisningar för dubbelslip
- Rör inte elkabeln när den blir skadad eller avkapad under drift. Dra omedelbart ut nätstickkontakten och låt en specialist eller den ansvariga serviceverkstaden reparera apparaten.
- Använd inte maskinen när den är fuktig och inte heller i fuktig miljö.
- När du arbetar utomhus, ska du ansluta maskinen med jordfelsbrytare (FI) som har en utlösningsström på högst 30 mA. Vid arbete utomhus ska du använda bara en sådan förlängningskabel som är godkänd för utomhusbruk.
- Vid fara ska du omedelbart dra ut nätstickkontakten ur uttaget.
- För bort elkabeln mot baksidan av maskinen.
- Brandrisk från kringflygande gnistor! Vid slipning av metaller uppstår flygande gnistor. Se därför till att inga personer kommer i fara och det inte finns brännbart material i närheten av arbetsområdet.
- Varning! Giftiga ångor! Bearbetning av skadligt/giftigt damm utgör en hälsorisk för användarna och de personer som befinner sig i närheten. Bär skyddsglasögon, hörselskydd, andningsmask och skyddshandskar.
- Risk för brännskador! Arbetsstycket blir varmt under slipning. Ta inte på det område som ska bearbetas, och låt det svalna tillräckligt länge. Avbryt bearbetningen flera gånger under långa arbetspass, och låt arbetsstycket svalna innan du fortsätter med slipningen. Kontinuerlig drift bör inte överskrida 10 minuter.
- Dubbelslipmaskinen är avsedd för torr ytslipning av metallytor. Maskinen får användas endast för torrslipning.
- Asbesthaltigt material får inte bearbetas. Asbest är cancerframkallande. Använd inte skadade slipskivor.
- Använd bara sådana slipskivor som har de egenskaper som framgår av maskinens märkskylt. Rotationshastigheten bör vara lika med eller större än det angivna talet.
- Justera skyddshållaren (gnistskyddet) och skyddsskivorna med jämna mellanrum, så att slitaget på slipskivorna jämnas ut. Hålla avständet så kort som möjligt.
- Undvik kontakt med slipskivan när maskinen är igång.
- Använd inte maskinen obevakad.
- Använd inte maskinen för andra ändamål.
- Se till att maskinen är avstängd innan du sätter i nätstickkontakten i uttaget.
- Sätt först på maskinen och för sedan arbetsstycket mot slipskivan. Efter bearbetningen lyfter du upp arbetsstycket och stänger sedan av maskinen.
- Håll fast arbetsstycket med bägge händerna.
- Se till att maskinen står stadigt.
- Låt slipskivan/-orna stanna helt efter metallbearbetningen.
- Dra ut nätstickkontakten ur uttaget under raster, innan arbete utförs med apparaten och när den inte används.
- Hantera maskinen försiktigt och noga. Maskinen ska alltid vara ren, torr och fri från olja och fett.
- Var hela tiden uppmärksam! Ge akt på vad du gör och agera med sunt förnuft. Använd inte maskinen när du är okoncentrerad eller inte mår bra.
- Slipskivor ska förvaras så att de inte utsätts för mekaniska skador och orsakar skadlig miljöpåverkan.
- Använd inte defekta eller deformerade slipskivor.
- Kontrollera gnistskyddets inställning ofta och efter-justera beroende på slipskivans slitage. Avständet mellan gnistskyddet och slipskivan bör vara så kort som möjligt (inte större än 2 mm).
- Kontrollera verktygsbordets inställning ofta och efterjustera slipskivans slitage därefter. Avständet mellan gnistskyddet och slipskivan bör vara så kort som möjligt (inte större än 2 mm).
- Använd endast slipskivor vars borrhål passar exakt på dubbelslipens axel. Använd inga slipskivor med för litet borrhål.
- Dra inte åt brickmuttern för mycket.
- Slipa inte med kall slipskiva. Låt slipskivan gå på tomgång i en minut innan arbetet påbörjas.
- Slipa inte med slipskivans sidoytor. Slipa endast på framsidan.
- Applicera inte kylmedel direkt på slipskivan. Kylmedel kan påverka slipskivans bindningskraft och på så sätt leda till avbrott.
- Gnistor kan vara farliga. Slipa inte nära antändliga gaser eller vätskor.
- Stå vid sidan av slipskivan när apparaten ska kopplas till.
- Skärp endast slipskivan på framsidan. Genom att slipa på sidoytorna kan slipskivan bli för tunn för säker användning.
- Slipning genererar värme. Ta inte i arbetsstycket för-rän det har svalnat tillräckligt.
- Använd endast slipskivor som är utformade för säker användning på dubbelslipen. Använd ingen slipskiva vars angivna högsta rotationshastighet är lägre än apparatens nominella varvtal.
- Använd inte skadade eller deformerade skivor eller borstar.
- Använd bara slipskivor och borstar där det angivna, tryckta varvtalet är minst så högt som det som är angivet på elverktygets typskylt.
- Låt alltid borsten vara fastsatt på spindeln för att begränsa risken för kontakt med den roterande spindeln
Säkerhetsanvisningar för hantering av batterier
- Se till att batterierna sätts i med rätt polaritet (+ och -) enligt vad som anges på batteriet.
- Kortslut inte batterierna.
- Ladda upp bara laddbara batterier.
- Överladda inte batterierna!
- Blanda inte gamla och nya batterier eller batterier av olika typer och tillverkare! Byt samtidigt ut alla batterier i en sats.
- Ta omedelbart ut använda batterier från apparaten och kassera dem på ett korrekt sätt!
- Hetta inte upp batterierna!
- Svetsa eller löd inte direkt på batterierna!
- Ta inte isär batterier!
- Deformera inte batterierna!
- Kasta inte batterier i elden!
- Förvara batterier utom räckhåll för barn.
- Barn får inte utan överinseende byta batterier!
- Förvara inte batterierna i närheten av eld, spisar och andra värmekällor. Placera inte batteriet i direkt solljus. Använd och förvara dem i fordon vid varmt väder.
- Förvara oanvända batterier i originalförpackningen och håll dem borta från metallföremål. Blanda inte ihop uppackade batterier med varandra! Det kan leda till kortslutning av batteriet och därmed till skador, brännskador och till och med brandfara.
- Ta ur batterierna från apparaten när den inte används under längre tid, såvida det inte är en nödsituation!
- Rör INTE batterier som har läckt utan lämpligt skydd. Om utläckt vätska kommer i kontakt med huden, bör du omedelbart spola det hudområdet under rinnande vatten. I vilket fall som helst ska du förhindra att ögon och mun kommer i kontakt med vätskan. Sök i ett sådana fall omedelbart kontakt med läkare.
- Rengör batterikontakterna och kontakterna i apparaten innan du sätter i batterierna.
6. Restrisker
Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.
- Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
- Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
- Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom driftmanualen beaktas i sin helhet.
- Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget. Använd det insatsverktyg som rekommenderas i den här instruktionsmanualen. Då får du en maskin som ger maximal effekt.
- Håll händerna borta från arbetsområdet när maskinen är i drift.
7. Tekniska specifikationer
Motor 230 - 240 V\~ / 50 Hz
| Effekt | S1: 250 W S2 10 min: 400 W |
| Tomgångsvarvtal 2980 min | -1 |
| Mätt 380 x 210 x 280 mm | |
| ∅ skiva max. ∅ 150 mm | |
| ∅ skiva min. (Efter slitage) | ∅ 110 mm |
| ∅ borste max. ∅ 150 mm | |
| ∅ borste min. (Efter slitage) | ∅ 120 mm |
| Skivborrhål ∅ 12,7 mm | |
| Skivbredd | 20 mm |
| Borstbredd | 13 mm |
| Arbetslampa | LED med batteri (2x) |
| Vikt ca. | 7,5 kg |
Med förbehåll för tekniska ändringar!
Tillkopplingsperiod:
S1 = kontinuerlig drift med konstant belastning
Tillkopplingsperioden S2 10 min (korttidsdrift) informerar om att motorn med märkeffekten (400 W) endast får belastas kontinuerligt under den tid (10 min.) som anges på dataskylten. Annars skulle den bli otillåtet varm. Under pausen kyls motorn av igen till sin utgångstemperaturen.
Buller och vibration
Buller- och vibrationsvärdena fastställdes enligt EN 62841.
⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB (A), bör du använda ett passande hörselskydd.
Typvärden buller
Ljudeffektnivå L _WA 92 dB
Ljudtrycksnivå L _pA 79 dB
Osäkerhet K_wa/pA 3 dB
8. Uppackning
- Öppna förpackningen och ta ut apparaten försiktigt.
- Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
- Kontrollera att leveransomfånget är fullständigt.
- Kontrollera apparaten och tillbehör beträffande transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
- Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
- Bekanta dig med apparaten med hjälp av bruksanvisningen innan den används.
- Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
- Ange våra artikelnummer och apparattyp samt tillverkningsår vid beställningar.
⚠ WARNING!
Apparat och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!
9. Konstruktion
Varning!
Dra alltid ut nätstickkontakten innan du ställer in maskinen.
- Innan maskinen ansluts måste du kontrollera att uppgifterna på typskylten överensstämmer med de som gäller för elnätet.
- Dra alltid ut nätstickkontakten innan du ställer in maskinen.
- Dra ut nätstickkontakten före alla underhålls- och monteringsarbeten.
- Maskinen måste ställas upp så att den står stadigt, dvs skruvas fast på en arbetsbänk eller liknande.
- Alla käpor och säkerhetsanordningar måste vara korrekt monterade på maskinen före idrifttagning.
- Slipskivorna måste kunna löpa fritt.
Säkerhetsanvisning! Anslut apparaten först efter att alla monterings- och justeringsarbeten är avklarade och du har läst och uppfattat instruktionsmanualen och säkerhetsanvisningarna.
Verktygsbord (vänster och höger) (bild 1, 2, 2.1)
Skruva fast verktygsbord (4) med vagnsbult (M6x10) (a) och stjärngreppsmutter (b) på skyddet till slipskivan (6). Avständet mellan slipskiva (3) och verktygsbord (4) ska ställas in på max. 2 mm.
Gnistskydd med LED-arbetslampa (vänster och höger) (bild 1, 3)
Skruva fast gnistskydd (2) med LED-arbetslampor (5) med vardera 2 skruvar med linsformat huvud M5x8 (c) på skyddet till slipskivan (6).
Avständet till slipskivan (3) ska vara max. 2 mm. Avständet mellan gnistskydd (2) och slipskiva (3) kan ställas in genom lösgöring av de båda skruvarna med linsformat huvud (c). Dra fast skruvarna ordentligt.
LED-arbetslampa (bild 1, 4, 4.1, 4.2)
Belysningen (5) kan tändas genom tryckning på brytaren (d) på lampan. Vid ny tryckning släcks belysningen igen.
För att lägga in/byta batterierna (2xAAA R03 1,5 V) öppnar du batterifacket (bild 4.1). Lägg in batterierna (2x per sida) (bild 4.2). Vid ett batteribyte ska de förbrukade batterierna kasseras på rätt sätt. Sätt i batterifackets lock i omvänd riktning igen (bild 4.1).
Skyddsskärmar (bild 1, 5, 5.1)
Montera skyddsskärm (1) med vagsbult M5x55 (e) och tumskruv (f) på LED-arbetslampan (5).
Skyddet kan ställas in individuellt så att användarens ögon är skyddade under slipningen.
10. Idrifttagning
▲ Obs!
Montera klart apparaten före idrifttagning!
Till-/fränkoppling
- För att starta ställer du strömbrytaren (8) på läge ON.
- Ställ strömbrytaren (() på läge Off för att stänga av.
Börja inte slipa förrän apparaten har uppnått sitt maximala varvtal.
Arbetsinstruktioner
- Tänk på att du får bästa resultat om du har bearbetar arbetsstycket med lätt tryck med slipskivan eftersom den arbetar med konstant hastighet. För högt tryck på arbetsstycket bromsar slipskivan, ibland så mycket att den helt stannar. Det överbelastar motorn och påskyndar inte arbetsprocessen.
- För din egen säkerhet ska du säkra små arbetsstycken med skruvstäd eller skruvtving.
Slipning
- Placera arbetsstycket på arbetsstyckshållaren (4) och för det långsamt mot slipskivan (3) i önskad vinkel tills det vidrör denna.
- För att uppnå ett optimalt slipresultat och för att slita slipskivan (3) jämnt bör arbetsstycket försiktigt föras fram och tillbaka på slipskivan (3).
- Låt alltid arbetsstycket svalna.
Obs!
Om skivan skulle fastna under arbetet tar du bort ditt arbetsstycke och väntar tills apparaten åter har nätt sitt högsta varvtal.
Byte av slipskiva
Obs: För att förhindra personskador på grund av oav- siktlig start av dubbelslipen måste apparaten alltid vara frånkopplad (reglageläget på "0") före byte av slipskiva och nätstickkontakten dras ut ur eluttaget.
- Lossa gnistskyddet och skyddsskärmen och dra ut dem så långt som möjligt utan att demontera dem.
-
Lossa verktygsbordet och dra ut det så långt som möjligt.
-
Lösgör skruvarna till skyddet till slipskivan (6) och ta av detta.
- Ta av den yttre flänsen och den gamla slipskivan. Sätt dit den nya slipskivan.
Anvisning:
- Ta inte bort kartongbitarna som sitter på den nya slipskivans sidor eftersom de hjälper flänsen att greppa ordentligt mot slipskivan.
- Kontrollera den nya slipskivan avseende sprickor eller andra synliga skador och kassera vid behov.
- Sätt tillbaka fläns och mutter.
- Dra inte åt muttern för hårt med en skruvnyckel eftersom slipskivan då kan gå sönder.
- Montera skyddet till slipskivan (6) igen i omvänd riktning.
- Justera verktygsbord, gnistskydd och skyddsskärm på nytt enligt monteringsanvisningen.
11. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser.
Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.
Trasig elanslutningssladd
På elektriska anslutningsledningar uppstår det ofta isolationsskador.
Orsaker till detta kan vara:
- Tryckställen när anslutningssladdar förs genom fönster- eller dörröppningar.
- Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
- Snittställen genom att anslutningsledningen körts över.
- Isolationsskador genom ryck ur vägguttaget.
- Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet om de elektriska anslutningsledningarna är skadade. Kontrollera att anslutningssladden inte är ansluten till elnätet vid kontrollen.
Anslutningstyp Y
Om det behövs byte av nätanslutningskabel måste detta göras av tillverkaren eller dennes representant för att undvika eventuella säkerhetsrisker.
Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med samma märkning.
Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.
Om en enfas-växelströmsmotor används rekommenderar vi en säkring på C 16 A eller K 16 A till maskiner med hög startström (från 3 000 watt)!
12. Rengöring
Fara!
Dra ut nätstickkontakten före alla rengöringsarbeten.
- Se till att skyddsutrustningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lägt tryck.
- Vi rekommenderar att apparaten rengörs direkt efter varje användning.
- Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen. Vatten som tränger in i en elektrisk apparat ökar risken för elstötar.
13. Förvaring
Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagringstemperaturen är mellan 5 och 30 °C. Förvara verktyget i originalförpackningen. Täck över verktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid verktyget.
14. Underhåll
Inuti enheten finns inga delar som behöver underhåll.
Serviceinformation
Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.
Slitdelar*: Slipmedel, kolborstar, skärpningsskivor, vinkelmätare
* Ingår inte obligatoriskt i leveransomfånget!
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.
Ange följande uppgifter om du har frågor:
- Motorns strömtyp
- Uppgifter på maskinens typskylt
- Motoruppgifter på typskylten
Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.
15. Avfallshantering och återvinning
Anvisningar beträffande förpackningen
Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.
Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)
Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!
- Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
- Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
- Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
- Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
- Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
- Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter).
- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.
- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.
- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.
Uttjänta vanliga och uppladdningsbara batterier ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!
- Se övriga uppgifter i instruktions- respektive monteringsmanualen för säker uttagning av vanliga eller uppladdningsbara batterier ur den elektriska apparaten och för information om deras typ eller kemiska system.
- Innehavare respektive användare av vanliga eller uppladdningsbara batterier är enligt lagstiftning förpliktade till återlämning efter användningen. Återlämningen begränsas till avlämning av normala hushållsmängder.
- Uttjänta batterier kan innehålla farliga ämnen eller tungmetaller som kan vara skadliga för miljön och hälsan. En återvinning av de uttjänta batterierna och användning av resurserna i dem bidrar till att skydda dessa viktiga aspekter.
- Symbolen med den överkryssade soptunnan betyder att vanliga och uppladdningsbara batterier inte får kastas i hushållssoporna.
-
Om även tecknen Hg, Cd eller Pb finns under sop-tunnesymbolen så innebär detta följande:
-
Hg: Batteri innehåller mer än 0,0005 % kvicksilver
- Cd: Batteri innehåller mer än 0,002 % kadmium
- Pb: Batteri innehåller mer än 0,004 % bly
- Uppladdningsbara och vanliga batterier kan lämnas avgiftsfritt på följande ställen:
- Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
- Inköpsställen för vanliga och uppladdningsbara batterier
- Insamlingsställen inom det gemensamma insamlingssystemet för uttjänta apparatbatterier
- Tillverkarens insamlingsställe (om ej medlem i det gemensamma insamlingssystemet)
- Dessa uppgifter gäller endast för uppladdningsbara och vanliga batterier som säljs i länderna i den Europeiska unionen och omfattas av det europeiska direktivet 2006/66/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta uppladdningsbara och vanliga batterier.
16. Felsökning
I följande tabell anges felsymptom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt, kontakta din serviceverkstad.
| Störning Möjliga orsaker Åtgärd | ||
| Motorn går inte. | Motor, kabel eller stickkontakt defekt, säkringar utlösta. | Låt en specialist kontrollera maskinen. Reparera aldrig motorn på egen hand. Obs! Kontrollera säkringarna och byt ut vid behov. |
| Motorn går långsamt och kommer inte upp i driftvarvtal. | För låg spänning, lindningar skadade, kondensator bränd. | Kontrollera spänningen hos kraftkällan. Låt kontrollera motorn hos en specialist. Låt en specialist byta ut kondensatorn. |
| Motor låter för mycket. | Lindningar skadade, motor defekt. | Låt kontrollera motorn hos en specialist. |
| Motorn uppnår inte full effekt. | Strömkretsar i nätet överbelastade (lampor, andra motorer, etc). | Använd inga andra apparater eller motorer i samma strömkrets. |
| Motorn blir lätt överhettad. | Överbelastning av motorn, otillräcklig kylning av motorn. | Förhindra att motorn överlastas vid slipning och ta bort damm från motorn så att en optimal motorkylning är säkerställd. |
Beskadiget elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.
Forklaring av symbolene på apparatet
Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
