Vrsta izdelka	Kombinirana brusilna stojala (brušenje in poliranje)
Znamka	Scheppach
Model	SM150LB
Mere (D x Š x V)	380 x 210 x 280 mm
Teža	Približno 7,5 kg
Napajanje	230-240 V~ / 50 Hz
Moč (S1)	250 W
Moč (S2 10 min)	400 W
Vrtljaji v prostem teku	2980 min⁻¹
Največji premer brusa	150 mm
Najmanjši premer brusa (po obrabi)	110 mm
Izvrtina brusa	12,7 mm
Širina brusa	20 mm
Največji premer krtače	150 mm
Širina krtače	13 mm
Osvetlitev	LED delovna svetilka (z baterijami AAA 2x na stran)
Glavne funkcije	Brušenje in poliranje kovin, plastike in drugih materialov
Varnost	Zaščitni zaslon, odvod isker, nastavljiva držala za orodje, stikalo ON/OFF, zaščita pred ponovnim zagonom
Čiščenje	Odklopite pred čiščenjem; uporabite vlažno krpo in črno milo; preprečite vdor vode v notranjost
Vzdrževanje	Redno preverjajte bruse, zamenjajte, če so razpokani; prilagodite zaščite; shranjujte na suhem in zaščitenem pred zmrzaljo
Obrabljivi deli	Brusi, krtače, ogljene ščetke
Popravljivost	Mora ga popraviti strokovnjak; uporabljajte originalne dele

Pogosto zastavljena vprašanja - SM150LB SCHEPPACH

Kako namestiti držalo za orodje in zaščito pred iskrami?

Pritrdite držalo za orodje (4) na zaščitni pokrov brusa z vijakom M6x10 in matico z zvezdasto ročico. Razdalja med brusom in držalom za orodje ne sme presegati 2 mm. Zaščito pred iskrami privijte z 2 vijakoma M5x8 na vsaki strani, nastavite režo na največ 2 mm.

Katere vrste materialov lahko brusim s to brusilno stojalo?

Ta brusilna stojala je namenjena brušenju in poliranju kovin in plastike. Ne uporabljajte materialov, ki vsebujejo azbest ali so vnetljivi.

Kako zamenjati brus?

Odklopite napravo in stikalo nastavite na '0'. Odstranite zaščite, popustite zunanjo prirobnico, zamenjajte brus, pri tem ohranite kartonske podložke, nato ponovno sestavite. Ne zategnite matice preveč.

Kakšna je največja neprekinjena doba uporabe?

Pri načinu delovanja S2 10 min lahko motor deluje s polno močjo (400 W) največ 10 minut, nato se mora ohladiti. Pri normalni uporabi (S1) je moč omejena na 250 W neprekinjeno.

Kako nastaviti LED delovno svetilko?

Svetilka se vklopi s pritiskom na stikalo na ohišju. Za zamenjavo baterij odprite predal (2x AAA R03 1,5 V na stran) in upoštevajte polarnost.

Kaj storiti, če motor ne zažene?

Preverite napajalni kabel, varovalke in stikalo. Če težava ostane, naj stroj pregleda strokovnjak. Nikoli ne popravljajte motorja sami.

Katere varnostne ukrepe upoštevati med brušenjem?

Nosite zaščitna očala, zaščito za sluh in masko proti prahu. Ob zagonu stojte ob strani brusa. Nikoli ne brusite na straneh brusa. Ohranite razdaljo 2 mm med zaščitami in brusom.

Kako očistiti napravo?

Pred čiščenjem izključite vtič. Uporabite vlažno krpo z malo črnega mila, brez topil. Pazite, da voda ne prodre v notranjost. Prah izpihajte s stisnjenim zrakom pri nizkem tlaku.

Ali lahko na tej brusilni stojali uporabljam kovinsko krtačo?

Da, ta brusilna stojala sprejme kovinsko krtačo z največjim premerom 150 mm. Prepričajte se, da je hitrost vrtenja krtače vsaj enaka hitrosti naprave (2980 min⁻¹). Pazite na odletele žice.

Kaj storiti v primeru pregrevanja motorja?

Izogibajte se preobremenitvi motorja. Redno čistite prah iz prezračevalnih odprtin. Če se motor prekomerno segreje, ustavite napravo in jo pustite, da se ohladi. Preverite, ali je omrežna napetost pravilna.

NAVODILA ZA UPORABO SM150LB SCHEPPACH

2. Električna sigurnost

a) Utikač električnog alata mora odgovarati utičnici. Utikač nije dopušteno ni na koji način izmijeniti. Ne rabite adapterske utikače zajedno s uzemljenim električnim alatima. Originalni utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.

- Opasnost za zdravlje zbog električne energije u slučaju uporabe neispravnih električnih kabela.

- Osim toga, unatoč svim poduzetim mjerama opreza, mogu postojati skriveni potencijalni rizici.

16. Otklanjanje neispravnosti

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Opozorilo! Ob neupoštevanju možnost življenjske nevarnosti, nevarnosti telesnih poškodb ali poškodb orodja!
	Opozorilo – za zmanjšanje tveganja telesnih poškodb preberite navodila za uporabo.
	Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite.
	Nosite masko za zaščito pred prahom. Pri delu z lesom in drugimi materiali lahko nastane zdravju škodljiv prah. Materiala, ki vsebuje azbest, ni dovoljeno obdelovati!
	Nosite zaščitna očala. Med delom nastajajo iskre ali drobci, trske in prah, ki jih izvrže iz naprave, ki lahko povzročijo izgubo vida.
	Pozor! Pred montažo, čiščenjem, predelavo, vzdrževanjem, skladiščenjem in transportom morate napravo izklopiti in odklopiti od električnega napajanja.
	Brusilnega kamna ne smete nikoli uporabljati na strani stroja s ščetkami.
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.

Kazalo: Stran:

1. Uvod....154
2. Opis naprave (slika 1)....154
3. Obseg dostave....154
4. Namenska uporaba 154
5. Splošni varnostni napotki 155
6. Preostala tveganja.... 158
7. Tehnični podatki....158
8. Razpakiranje....159
9. Sestava....159
10. Zagon naprave.... 160
11. Električni priključek.... 160
12. Čiščenje 161
13. Skladiščenje.... 161
14. Vzdrževanje 161
15. Odlaganje med odpadke in reciklaža 161
16. Pomoč pri motnjah.... 162
17. Izjava o skladnosti 311

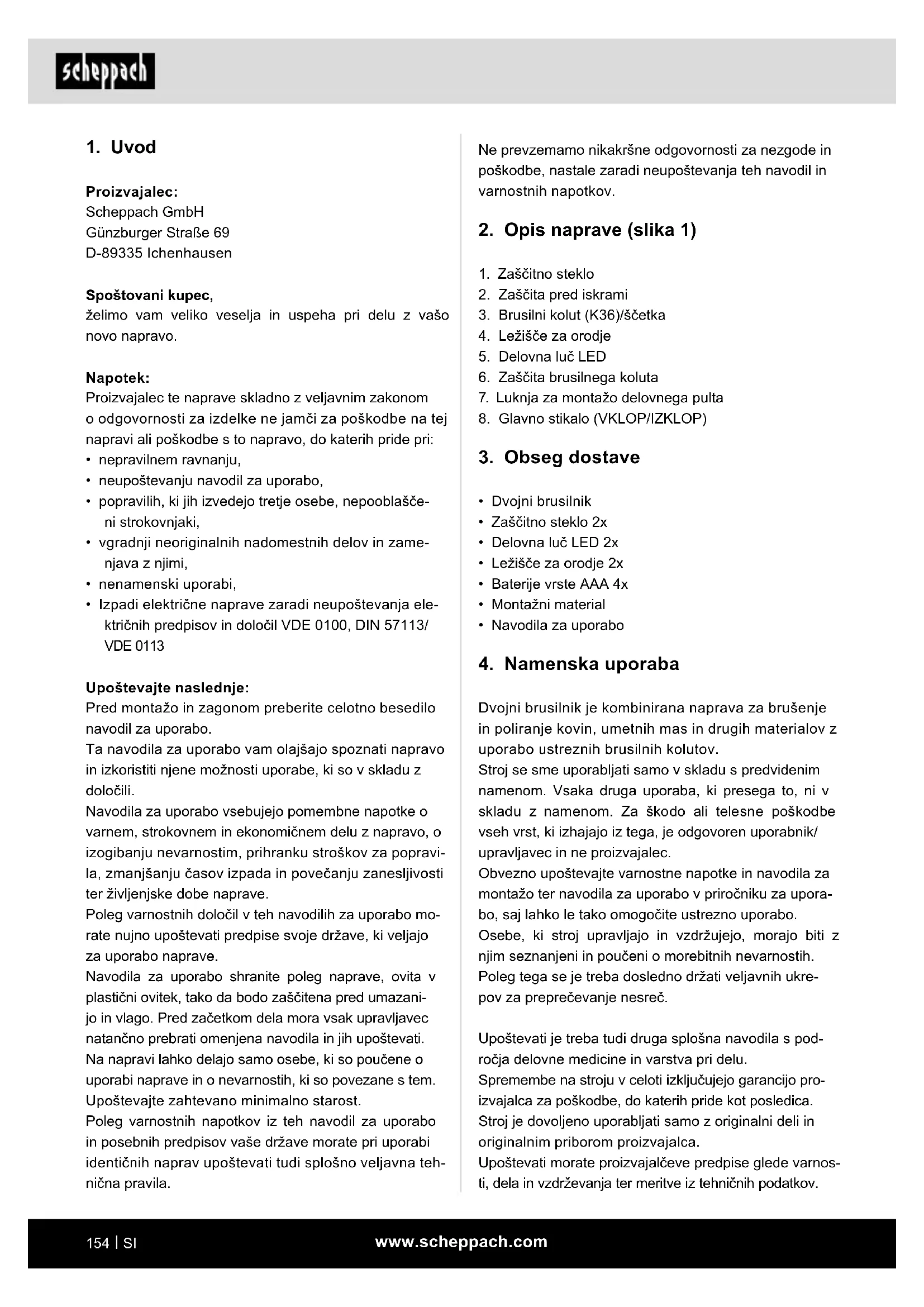

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,
• nenamenski uporabi,
• Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113/VDE 0113

Upoštevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.

Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazani- jo in vlago. Pred začetkom dela mora vsak upravljavec natančno prebrati omenjena navodila in jih upoštevati.

Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem.

Upoštevajte zahtevano minimalno starost.

Poleg varnostnih napotkov iz teh navodil za uporabo in posebnih predpisov vaše države morate pri uporabi identičnih naprav upoštevati tudi splošno veljavna tehnična pravila.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

1. Zaščitno steklo
2. Zaščita pred iskrami
3. Brusilni kolut (K36)/ščetka
4. Ležišče za orodje
5. Delovna luč LED
6. Zaščita brusilnega koluta
7. Luknja za montažo delovnega pulta
8. Glavno stikalo (VKLOP/IZKLOP)

3. Obseg dostave

• Dvojni brusilnik
- Zaščitno steklo 2x
• Delovna luč LED 2x
• Ležišče za orodje 2x
• Baterije vrste AAA 4x
- Montažni material
• Navodila za uporabo

4. Namenska uporaba

Dvojni brusilnik je kombinirana naprava za brušenje in poliranje kovin, umetnih mas in drugih materialov z uporabo ustreznih brusilnih kolutov.

Stroj se sme uporabljati samo v skladu s predvidenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravljavec in ne proizvajalec.

Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Osebe, ki stroj upravljajo in vzdržujejo, morajo biti z njim seznanjeni in poučeni o morebitnih nevarnostih.

Poleg tega se je treba dosledno držati veljavnih ukre- pov za preprečevanje nesreč.

Upoštevati je treba tudi druga splošna navodila s področja delovne medicine in varstva pri delu.

Spremembe na stroju v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Stroj je dovoljeno uporabljati samo z originalni deli in originalnim priborom proizvajalca.

Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

Napravo lahko uporabljajo le odrasle osebe. Mladostniki, starejši od 16 let, smejo uporabljati napravo samo pod nadzorom. Proizvajalec ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovne uporabe ali napačne-ga upravljanja.

5. Splošni varnostni napotki

Splošni varnostni napotki za električna orodja

⚠ OPOZORILO!

Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električne-mu orodju.

Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za prihodnjo rabo.

V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.

b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.

c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

1. Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.

c) Električna orodja zaščitite pred dežjem ali vlago. Vdor vode v električno napravo poveča tveganje električnega udara.

d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.

f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

1. Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.

b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.

c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulator, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to priveđe do nesreč.

d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.

e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.

f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba odsesavanja prahu lahko zmanjša nevarnosti, ki nastanejo zaradi prahu.

h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

1. Uporaba in ravnanje z električnim orodjem

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.

b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite snemljiv akumulator, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.

d) Nerabljena električna orodja hranite izven do-sega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Električna orodja in pribor negujte s skrbnostjo. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.

g) Električno orodje, pribor, vstavitveno orodje itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.

h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

1. Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovlje-no, da električno orodje ostane varno.

⚠ POZOR!

To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Osebam z medicinskimi vsadki zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb priporočamo, da se pred uporabo stroja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Varnostni napotki za namizne brusilne stroje

a) Ne uporabljajte poškodovanih vstavitvenih orodij. Vstavitvena orodja, kot so brusilni koluti, pred vsako uporabo preglejte, ali so odkrušena in razpokana. Ko vstavitveno orodje pregledate in vstavite, se vi sami in osebe, ki se nahajajo v bližini, ne zadržujte v dosegu vrtečega se vsta-vitvenega orodja in pustite, da naprava 1 minu-to deluje z najvišjim številom vrtljajev. Poškodo-vana vložna orodja se v tem času ponavadi zlomijo.

b) Dovoljeno število vrtljajev vstavitvenega orodja mora biti najmanj tako visoko, kot je najvišje število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se ne vrti hitreje, kot je dovoljeno, se lahko zlomi in odleti vstran.

c) Upoštevajte, žičnate ščetke izgubljajo delce žičnih krtač tudi med običajnim delovanjem. Žic ne preobremenjujte s premočnim pritiskanjem. Koščki žic, ki jih odnese, lahko zelo lahko prodrejo skozi tanka oblačila in/ali kožo.

d) Nikoli ne brusite s stranskimi površinami brusilnega koluta. Če brusite na stranskih površinah, se lahko brusilni kolut razpoči in razpade.

Za napravo specifični varnostni napotki za dvojni brusilnik

- Ne dotikajte se električnega kabla, će se ta med delovanjem poškoduje ali pretrga. Takoj izvlecite omrežni vtič in nato predajte napravo strokovnjaku ali pooblaščenemu servisu, da jo popravi.

• Naprave ne uporabljajte, če je vlažna in tudi ne v vlažnem okolju.
• Če delate na prostem, priklopite napravo preko zaščitnega stikala (FI) za okvarni tok z največ 30 mA sprožilnega toka. Uporabite samo takšen kabelski podaljšek, ki je dovoljen za zunanje območje.
• Ob nevarnosti takoj izvlecite omrežni vtič iz vtičnice.
• Električni kabel vedno speljite nazaj stran od na-prave.
• Nevarnost požara zaradi iskrenja! Ko brusite kovine, nastajajo iskre. Zato obvezno pazite, da ne ogrozite nobenih oseb in da v bližini delovnega območja ni nobenih gorljivih materialov.
• Opozorilo! Strupeni hlapi! Obdelovanje škodljivega/strupenega prahu predstavlja nevarnost za zdravje upravljavca ali oseb, ki se nahajajo v bližini. Nosite zaščitna očala, zaščito za sluh, masko za zaščito pred prahom in zaščitne rokavice.
• Nevarnost opeklin! Obdelovanec med brušenjem postane vroč. Nikoli ga ne prijemajte na obdelovanem mestu in počakajte, da se dovolj ohladi. Prav pri daljših brušenjih vedno znova prekinite z obdelovanjem in počakajte, da se obdelovanec ohladi, preden nadaljujete z brušenjem. Ne prekoračite 10 minut neprekinjenega delovanja.
• Dvojni brusilni stroj je konstruiran za suho površinsko brušenje površin materialov. Napravo je dovoljeno uporabljati samo za suho brušenje.
• Materiala, ki vsebuje azbest, ni dovoljeno obdelovati. Azbest velja kot rakotvoren. Ne uporabljajte poškodovanih brusilnih kolutov.
• Uporabljajte samo takšne brusilne plošče, katerih podatki se ujemajo s podatki na tipski ploščici stroja. Obodna hitrost mora biti enaka ali večja od na-vedene.
• Nosilec ščitnika (ščitnik pred iskrami) in zaščitne kolute periodično ponastavite, da izravnate obrabljenost brusilnih kolutov. Razmak naj bo čim manjši.
• Izogibajte se stiku z vrtečim se brusilnim kolutom.
• Naprave ne uporabljajte brez nadzora.
• Naprave nikoli ne uporabljajte nenamensko.
• Vedno pazite, da je naprava izklopljena, preden boste omrežni vtič vtaknili v vtičnico.
• Vedno najprej vklopite napravo in nato pomaknite obdelovanec proti brusilnemu kolutu. Po obdelavi snemite obdelovanec in nato izklopite napravo.
• Obdelovanec vedno držite trdno z obema rokama.
• Poskrbite za stabilen položaj.

• Počakajte, da se brusilni kolut/koluti po obdelavi kovin popolnoma ustavi/ustavijo.

• Pri vseh odmorih, pred vsemi deli na napravi in ob neuporabi vedno izvlecite omrežni vtič iz vtičnice.

• Z napravo ravnajte previdno in skrbno. Naprava mora biti vedno čista, suha in na njej ne sme biti olja ali mazalnih masti.
• Vedno bodite pozorni! Vedno bodite pozorni na to kaj delate in vedno ravnajte razumno. V nobenem primeru ne uporabljajte naprave, če niste osredotočeni ali se ne počutite dobro.
• Brusilne kolute hranite tako, da niso izpostavljeni mehanskim poškodbam in škodljivim vplivom iz okolja.
• Ne uporabljajte okvarjenih ali deformiranih brusilnih kolutov.
• Nastavitev zaščite pred iskrami preverjajte pogosto in jo prilagodite obrabi brusilnega koluta. Razdaljo med zaščito pred iskrami in brusilnim kolutom ohranjajte čim manjšo (ne večjo od 2 mm).
• Nastavitev ležišča za orodje preverjajte pogosto in ga prilagodite obrabi brusilnega koluta. Razdaljo med zaščito pred iskrami in brusilnim kolutom ohranjajte čim manjšo (ne večjo od 2 mm).
• Uporabljajte samo brusilne kolute, katerih luknja popolnoma ustreza gredi dvojnega brusilnika. Ne uporabljajte brusilnih kolutov s premajhno luknjo.
• Prirobnične matice ne zategnite preveč.
• Brušenja ne izvajajte s hladnim brusilnim kolutom. Pred začetkom dela pustite brusilni kolut eno minuto delovati v prostem teku.
• Brušenja ne izvajajte s stranskimi površinami brusil-nega koluta. Brušenje izvajajte samo na čelni strani.
• Hladilnega sredstva ne nanašajte naravnost na brusilni kolut. Hladilno sredstvo lahko vpliva na moč vezanja brusilnega koluta in tako povzroči njegov izpad.
• Iskre so lahko nevarne. Brušenja ne izvajajte v bližini vnetljivih plinov ali tekočin.
• Pri vklopu naprave stojite ob strani brusilnega koluta.
• Brusilni kolut naravnavajte samo na čelni strani. Z brušenjem na stranskih površinah lahko postane brusilni kolut pretanek za varno uporabo.
• Pri brušenju nastaja toplota. Obdelovanec primite šele, ko se dovolj ohladi.
• Uporabljajte samo take brusilne kolute, ki so primerni za varno uporabo dvojnega brusilnika. Ne uporabljajte brusilnih kolutov, ki imajo nižjo najvišjo hitrost kroženja kot znaša podatek o številu vrtljajev naprave.
• Ne uporabljajte poškodovanih ali deformiranih kolutov ali ščetk.

- Uporabljajte samo brusilne kolute in ščetke, katerih natisnjeno število vrtljajev je vsaj tolikšno, kot je na-vedeno na tipski ploščici električnega orodja.

- Ščetko pustite vedno pritrjeno na vreteno, da zmanjšate tveganje stika z vrtečim vretenom

Varnostni napotki za ravnanje z baterijami

1. Stalno pazite na to, da baterije vstavite s pravilno polarnostjo (+ in -), kot je navedeno na bateriji.

2. Ne povzročajte kratkega stika na baterijah.

3. Ne polnite baterij, katerih ni mogoče ponovno na- polniti.

4. Baterij ne napolnite prekomerno!

5. Ne mešajte med seboj starih in novih baterij ter baterij različnega tipa ali proizvajalca! Istočasno zamenjajte en komplet baterij.

6. Izrabljene baterije takoj odstranite iz naprave in jih pravilno zavrzite!

7. Ne pregrevajte baterij!

8. Ne varite ali spajkajte neposredno na baterijah!

9. Baterij ne razstavljajte!

10. Baterij ne deformirajte!

11. Baterij ne mečite v ogenj!

12. Baterije hranite izven dosega otrok.

13. Otrokom ne dovolite menjave baterij brez nadzora!

14. Baterij ne hranite v bližini ognja, štedilnikov ali drugih toplotnih virov. Baterij ne izpostavljajte neposrednim sončnim žarkom, ne uporabljajte ali hranite jih v vozilu ob vročem vremenu.

15. Nerabljene baterije hranite v originalni embalaži in jih ne približujte kovinskim predmetom. Baterij, odstranjenih iz embalaže, ne mešajte med seboj! To lahko povzroči kratki stik baterije in s tem poškodbe, opekline ali celo nevarnost požara.

16. Vzemite baterije iz naprave, če je dalj časa ne uporabljate, razen v primerih v sili!

17. Baterij, ki so iztekle, se NIKOLI ne dotikajte brez ustrezne zaščite. Če iztečena tekočina pride v stik s kožo, jo na tem območju takoj izperite pod tekočo vodo. V vsakem primeru preprečite stik tekočine z očmi in usti. V tem primeru takoj obiščite zdravnika.

18. Baterijske kontakte in tudi kontakte v napravi pred vstavljanjem baterij očistite.

6. Preostala tveganja

Stroj je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

- Če ne uporabljajte električnih vodnikov, ki so skladni s predpisi, lahko pride do nevarnosti za zdravje za-radi elektrike.

- Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.

- Preostala tveganja lahko minimizirate, će skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.

- Izogibajte se naključnemu zagonu stroja: Ko vtikač vtaknete v vtičnico, tipka za aktiviranje ne sme biti pritisnjena. Uporabite vstavitveno orodje, ki je priporočeno v teh navodilih za uporabo. S tem dosežete, da vaš stroj doseže optimalno moč.

- Kadar stroj deluje, rok ne smete vstaviti v delovno območje.

7. Tehnični podatki

Motor 230 - 240 V\~ / 50 Hz

Vhodna moč	S1: 250 W S2 10 min: 400 W
Število vrtljajev v prostem teku	2980 min^1
Dimenzije 380 x 210 x 280 mm
Najv. ∅ koluta ∅ 150 mm
Najm. ∅ koluta (po obrabi)	∅ 110 mm
Najv. ∅ ščetke ∅ 150 mm
Najm. ∅ ščetke (po obrabi)	∅ 120 mm
Luknja koluta ∅ 12,7 mm
Širina koluta 20 mm
Širina ščetk 13 mm
Delovna luč	LED z baterijo (2x)
Teža približno	7,5 kg

Pridržujemo si pravico do tehničnih sprememb!

Trajanje vklopa:

S1 = neprekinjeno delovanje s konstantno obremenitvijo

Trajanje vklopa S2 10 min (kratkočasno obratovanje) pomeni, da je lahko motor z nazivno močjo (400 W) trajno obremenjen samo za čas (10 min), naveden na podatkovni tablici.

Sicer bi se nedovoljeno segrel. Med premorom se motor znova ohladi na svojo izhodiščno temperaturo.

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotovljene v skladu s standardom EN 62841.

△ Opozorilo: Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB (A), uporabljajte ustrezno zaščito za sluh.

Karakteristike hrupa

Nivo moči zvoka L _WA 92 dB

Raven hrupa L _pA 79 dB

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, će so se naprava in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garancijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati napravo.
• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter leto izdelave naprave.

⚠ OPOZORILO!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

9. Sestava

Opozorilo!

Pred nastavljanjem naprave vedno izvlecite omrežni vtič.

- Pred priključitvijo se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.

• Pred nastavljanjem naprave vedno izvlecite omrežni vtič.
• Pri vseh vzdrževalnih in montažnih delih izvlecite omrežni vtič.
• Stroj mora biti postavljen stabilno, tj. privit na de- lovni pult ali podobno.
• Pred zagonom je treba ustrezno namestiti pokrove in varnostne naprave.
• Brusilna koluta morata prosto teči.

Varnostni napotek! Napravo priključite šele, ko izvedete vsa montažna in nastavljalna dela ter ste prebrali in razumeli navodila za uporabo ter varnostne napotke.

Ležišče za orodje (levo in desno) (sl. 1, 2, 2.1)

Ležišče za orodje (4) s ploskim okroglim vijakom (M6x10) (a) in zvezdasto matico (b) privijte na zaščito brusilnega koluta (6). Razmak med brusilno ploščo (3) in ležiščem za orodje (4) morate nastaviti na največ 2 mm.

Zaščita pred iskrami z delovno lučjo LED (levo in desno) (sl. 1, 3)

Zaščito pred iskrami (2) z delovnima lučema LED (5) privijte s po 2 vijakoma z lečasto glavo M5x8 (c) na zaščito brusilnega koluta (6).

Razdalja do brusilnega koluta (3) mora biti največ 2 mm. Razdaljo med zaščito pred iskrami (2) in brusilnim kolutom (3) lahko nastavljate z odvijanjem obeh vijakov z lečasto glavo (c). Vijake dobro zategnite.

Delovna luč LED (sl. 1, 4, 4.1, 4.2)

Osvetlitev (5) lahko vklopite s pritiskom stikala (d) na luči. S ponovnim pritiskom osvetlitev izklopite.

Za namestitev/zamenjavo baterij (2xAAA R03 1,5 V) odprite prostor za baterije (sl. 4.1). Namestite baterije (2x na vsaki strani) (sl. 4.2). V primeru zamenjave baterij morate rabljene baterije odvreči na pravilen način. Pokrov prostora za baterijo namestite v obratnem vrstnem redu (sl. 4.1).

Zaščitno steklo (sl. 1, 5, 5.1)

Zaščitno steklo (1) montirajte s ploskim okroglim vijakom M5x55 (e) in narebričenim vijakom (f) na delovno luč LED (5).

Zaščito se lahko nastavlja individualno, tako da so oči uporabnika med postopkom brušenja zaščitene.

10. Zagon naprave

⚠ Pozor!

Pred zagonom obvezno v celoti montirajte napravo!

Vklop/izklop

- Če želite napravo vklopiti, preklopite stikalo za vklop/izklop (8) v položaj »ON«.

- Če želite napravo izklopiti, preklopite stikalo za vklop/izklop (() v položaj »Off«.

Z brušenjem začnite šele, ko naprava doseže svoje najvišje število vrtljajev.

Delovna navodila

- Upoštevajte, da boste z rahlim pritiskanjem obdelovanca na brusilni kolut dobili najboljše rezultate, ker takrat naprava deluje s konstantnim številom vrtljajev. Premočno pritiskanje na obdelovanec zavira brusilni kolut ali pa ga ustavi, to preobremeni motor in ne pospeši delovnega postopka.

- Majhne obdelovance zaradi lastne varnosti vedno zavarujte z vpenjalno pripravo ali z ročnim primežem.

Brušenje

- Obdelovanec položite na podlago za obdelovanec (4) in ga počasi pod želenim kotom približajte brusilnemu kolutu (3), tako da se stakneta.

- Za optimalen rezultat brušenjem in enakomerno obrabo brusilnega koluta (3) je treba obdelovanec po brusilnem kolutu (3) premikati rahlo sem ter tja.

- Obdelovanec pustite vedno znova, da se ohladi.

Pozor!

Če se med delom zatakne kolut, odstranite obdelovanec in počakajte, da naprava ponovno doseže najvišje število vrtljajev.

Zamenjava brusilnega koluta

Pozor: Da bi preprečili poškodbe zaradi nenamernega zagona dvojnega brusilnika, morate pred zamenjavo brusilnega koluta vedno izklopiti napravo (položaj stikala »0«) in omrežni vtič izvleči iz vtičnice.

- Zrahljajte zaščito pred iskrami in zaščitno steklo ter ju izvlecite čim bolj, ne da bi ju odstranili.

- Ležišče za orodje zrahljajte in čim bolj izvlecite.

- Odvijte vijake zaščite brusilnega koluta (6) in sne- mite kolut.

- Snemite zunanjo prirobnico in brusilni kolut ter namestite nov brusilni kolut.

Napotek:

- Ne odstranite kartonskih kolutov, ki sta nameščena na straneh novega brusilnega koluta, ker skrbita za varen oprijem prirobnice na brusilni kolut.

- Preglejte, ali ima nov brusilni kolut razpoke oziroma druge vidne poškodbe in ga po potrebi odvrzite.

• Prirobnico in matice namestite nazaj.

- Matice z vijačnim ključem ne privijte preveč, ker se drugače brusilni kolut lahko zlomi.

- Zaščito brusilnega koluta (6) montirajte nazaj v obratnem vrstnem redu.

- Ležišče za orodje, zaščito pred iskrami in zaščitno steklo zopet prilagodite skladno z navodili za montažo.

Omrežni priključek in uporabljen podaljševalni vod na strani kupca morata ustrezati predpisom.

Poškodovani električni priključni vodnik

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

- Otiščanci, će priključne vode speljete skozi okna ali reže vrat.

- Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.

- Rezi zaradi vožnje preko priključnih vodov.

- Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.

- Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na napajalnem omrežju.

Če je treba zamenjati omrežni priključni vod, mora to izvesti proizvajalec ali njegov zastopnik, da se prepreči tveganja za varnost.

Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z enako oznako.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.

Pri enofaznem motorju na izmenični tok priporočamo, da pri strojih z visokim zagonskim tokom (od 3000 W naprej) uporabite varovalko C 16 A ali K 16 A!

12. Čiščenje

Nevarnost!

Pred vsemi čiščenji izvlecite omrežni vtič.

• Na zaščitnih pripravah, prezračevalnih režah in ohišju motorja mora biti čim manj prahu in umazanije. Zdrgnite napravo s čisto krpo ali jo izpihajte s stisnjenim zrakom pod nizkim tlakom.
• Priporočamo, da napravo očistite neposredno po vsaki uporabi.
• Napravo redno čistite z vlažno krpo in malo mazal-nega mila. Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele naprave. Pazite, da v notranjost naprave ne vdre voda. Vdor vode v elek-trično napravo poveča tveganje električnega udara.

13. Skladiščenje

Napravo in njen pribor hranite na temnem, suhem, otrokom nedostopnem mestu, kjer ni nevarnosti zmrzovanja. Optimalna temperatura skladiščenja je med 5 in 30 °C. Orodje shranite v originalni embalaži. Pokrijte orodje, da ga zaščitite pred prahom ali vlago. Navodila za uporabo shranjujte ob orodju.

14. Vzdrževanje

V notranjosti naprave ni nobenih drugih delov, ki bi potrebovali vzdrževanje.

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: Brusilno sredstvo, ščetke s karbonskimi ščetinami, plošče za loščenje, kotne šablone

* ni nujno v obsegu dostave!

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povratnih vprašanj morate navesti naslednje podatke:

• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki na tipski ploščici motorja

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

15. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

- Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

- Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.

- Končni uporabnik nosi odgovomost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!

- Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

- Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

• Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja).
• Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

• Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.

• Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

• Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.
• Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

Napotki glede zakona o baterijah

Stare baterije in akumulatorji ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Za varno odstranjevanje baterij ali akumulatorjev iz električne naprave in za informacije o njihovem tipu oz. kemičnem sistemu upoštevajte nadaljnje podatke v navodilih za uporabo oz. montažo.

• Lastnik oz. uporabnik baterij in akumulatorjev je zakonsko zavezan, da stare naprave po njihovi uporabi odda. Vračilo je omejeno na oddajo običajnih količin za gospodinjstvo.

• Stare baterije lahko vsebujejo škodljive snovi ali težke kovine, ki so lahko okolju in zdravju škodljive. Ponovna uporaba starih baterij in uporaba virov iz njih prispeva k ohranjanju teh dveh vrednot.

• Simbol prečrtanega smetnjaka pomeni, da baterij in akumulatorjev ne smete odlagati med gospodinjske odpadke.

• Če so pod simbolom smetnjaka še znaki Hg, Cd ali Pb, to pomeni naslednje:

• Hg: Akumulator vsebuje več kot 0,0005 % živega srebra

• Cd: Akumulator vsebuje več kot 0,002 % kadmija
• Pb: Akumulator vsebuje več kot 0,004 % svinca

- Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:

• Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)
• Prodajna mesta baterij in akumulatorjev
• Prevzemna mesta za vračilo skupnega sistema za vračila za stare baterije naprav
• Prevzemna mesta proizvajalca (če ni član skupnega sistema za vračila)

- Te izjave veljajo le za akumulatorje in baterije, ki so prodane v državah Evropske unije in so predmet evropske direktive 2006/66/ES. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih akumulatorjev in baterij med odpadke.

16. Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak skupaj z opisom pomoči, če vaš stroj ne deluje pravilno. Če s tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis.

Motnja Morebiten vzrok Ukrep
Motor ne deluje.	Motor, kabel ali vtič so okvarjeni, varovalke so pregorele.	Stroj naj pregleda strokovnjak. Motorja nikoli ne poskušajte popraviti sami. Pozor! Preverite varovalke in jih po potrebi zamenjajte.
Motor deluje počasi in ne doseže delovnega števila vrtljajev.	Prenizka napetost, poškodovane tuljave, kondenzator je pregorel.	Napetost naj preveri distributer električne energije. Motor naj pregleda strokovnjak. Kondenzator naj zamenja strokovnjak.
Motor je prehrupen.	Poškodovane tuljave, okvarjen motor.	Motor naj pregleda strokovnjak.
Motor ne razvije polne moči.	Preobremenitev tokokrogov v omrežju (luči, drugi motorji itd.).	V istem tokokrogu ne uporabljajte drugih naprav ali motorjev.
Motor se hitro pregreje.	Preobremenitev motorja, neustrezno hlajenje motorja.	Izogibajte se preobremenitvam motorja med brušenjem in očistite prah iz motorja, da zagotovite optimalno hlajenje motorja.

4. Namenska upotreba

Dvostruka brusilica je kombinovani uređaj za brušenje i poliranje metala, plastičnih materijala i drugih materijala uz korišćenje odgovarajućih brusnih diskova.

Mašinu smete da koristite samo u svrhu za koju je namenjena. Svaka dodatna upotreba koja izlazi iz ovih okvira smatra se nenamenskom. Za oštećenja ili povrede svih vrsta koje nastanu usled toga, odgovara korisnik/rukovalac, a ne proizvođač.

U namensku upotrebu spada i poštovanje sigurnosnih napomena, kao i uputstva za montažu i instrukcija za upotrebu navedenih u priručniku za upotrebu.

Osobe koje rukuju mašinom i održavaju je moraju biti upoznate sa njima i moraju biti informisane o mogućim opasnostima.

Stoga je neophodno da se strogo pridržavate važećih propisa o zaštiti od nezgoda.

1. Električna sigurnost

a) Priključni utikač električnog alata mora da odgovara utičnici. Nije dozvoljeno obavljati nikakve izmene na utikaču. Ne upotrebljavajte utikačke adaptere zajedno s električnim alatom s uzemljenom zaštitom. Neizmenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.

b) Izbegavajte telesni dodir s uzemljenim površinama, kao što su cevi, grejna tela, šporeti i hladnjaci. Postoji povećana opasnost od strujnog udara ukoliko ste u dodiru s uzemljenim telima.

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
