Typ produktu	Kombinovaná brúska (brúsenie a leštenie)
Značka	Scheppach
Model	SM150LB
Rozmery (D x Š x V)	380 x 210 x 280 mm
Hmotnosť	Približne 7,5 kg
Napájanie	230-240 V~ / 50 Hz
Príkon (S1)	250 W
Príkon (S2 10 min)	400 W
Otáčky naprázdno	2980 min⁻¹
Max. priemer brúsneho kotúča	150 mm
Min. priemer brúsneho kotúča (po opotrebovaní)	110 mm
Priemer otvoru brúsneho kotúča	12,7 mm
Šírka brúsneho kotúča	20 mm
Max. priemer kefy	150 mm
Šírka kefy	13 mm
Osvetlenie	LED pracovné svetlo (s batériami AAA 2x na každú stranu)
Hlavné funkcie	Brúsenie a leštenie kovov, plastov a iných materiálov
Bezpečnosť	Ochranný kryt, iskrová clona, nastaviteľné nástrojové podpery, vypínač ZAP/VYP, ochrana proti opätovnému spusteniu
Čistenie	Pred čistením odpojte; použite vlhkú handričku a čierne mydlo; zabráňte vniknutiu vody dovnútra
Údržba	Pravidelne kontrolujte brúsne kotúče, vymeňte ak sú prasknuté; nastavte ochranné prvky; skladujte na suchom a mrazuvzdornom mieste
Opotrebitelné diely	Brúsne kotúče, kefy, uhlíkové kefky
Opraviteľnosť	Musí byť zverená odborníkovi; používajte originálne diely

Často kladené otázky - SM150LB SCHEPPACH

Ako namontovať nástrojovú podperu a iskrovú clonu ?

Nástrojovú podperu (4) upevnite na kryt brúsneho kotúča pomocou skrutky M6x10 a matice s hviezdicovou rukoväťou. Vzdialenosť medzi brúsnym kotúčom a nástrojovou podperou nesmie presiahnuť 2 mm. Iskrová clona sa priskrutkuje 2 skrutkami M5x8 z každej strany, nastavte medzeru na maximálne 2 mm.

Aké typy materiálov môžem brúsiť touto brúskou ?

Táto brúska je určená na brúsenie a leštenie kovov a plastov. Nepoužívajte materiály obsahujúce azbest alebo horľavé materiály.

Ako vymeniť brúsny kotúč ?

Odpojte prístroj a prepnite vypínač do polohy '0'. Odstráňte ochranné kryty, uvoľnite vonkajšiu prírubu, vymeňte brúsny kotúč pri zachovaní kartónových podložiek, potom zmontujte späť. Neskrutkujte maticu príliš pevne.

Aká je maximálna doba nepretržitého používania ?

V režime S2 10 min môže motor pracovať na plný výkon (400 W) maximálne 10 minút, potom musí vychladnúť. Pri normálnom používaní (S1) je výkon obmedzený na 250 W nepretržite.

Ako nastaviť LED pracovné svetlo ?

Svetlo sa zapne stlačením spínača na telese. Na výmenu batérií otvorte priečinok (2x AAA R03 1,5 V na každú stranu) a dodržte polaritu.

Čo robiť, ak motor neštartuje ?

Skontrolujte napájací kábel, poistky a vypínač. Ak problém pretrváva, nechajte stroj skontrolovať odborníkom. Nikdy neopravujte motor sami.

Aké bezpečnostné opatrenia dodržiavať pri brúsení ?

Noste ochranné okuliare, chrániče sluchu a protiprachovú masku. Pri štarte stojte na boku brúsneho kotúča. Nikdy nebrúste na bočných stranách kotúča. Udržujte vzdialenosť 2 mm medzi ochrannými prvkami a brúsnym kotúčom.

Ako čistiť prístroj ?

Pred čistením odpojte zástrčku. Použite vlhkú handričku s trochou čierneho mydla, bez rozpúšťadiel. Dávajte pozor, aby voda nevnikla dovnútra. Prach vyfúkajte stlačeným vzduchom pri nízkom tlaku.

Môžem použiť na tejto brúske kovovú kefu ?

Áno, táto brúska akceptuje kovovú kefu s maximálnym priemerom 150 mm. Uistite sa, že otáčky kefy sú aspoň také ako otáčky prístroja (2980 min⁻¹). Pozor na vymrštenie drôtov.

Čo robiť v prípade prehriatia motora ?

Vyhnite sa preťaženiu motora. Pravidelne čistite prach z vetracích otvorov. Ak sa motor nadmerne zahrieva, zastavte prístroj a nechajte ho vychladnúť. Skontrolujte, či je sieťové napätie správne.

NÁVOD NA OBSLUHU SM150LB SCHEPPACH

Hladina akustického výkonu L _WA 92 dB

Vysvetlenie symbolov na prístroji

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.

	Varovanie! Pri nedodržaní je možné nebezpečenstvo ohrozenia života, nebezpečenstvo poranenia alebo poškodenie prístroja!
	Varovanie – Prečítajte si návod na obsluhu, aby ste minimalizovali riziko poranenia.
	Noste ochranu sluchu. Vplyv hluku môže spôsobit’ stratu sluchu.
	Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať!
	Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčinit’ stratu zraku.
	Pozor! Pred montážou, čistením, prestavbou, udržiavaním, skladovaním a prepravou musíte prístroj vypnút’ a odpojit’ od napájania.
	Brúsny kameň sa nikdy nesmie používať na kefovej strane stroja.
	Výrobok zodpovedá platným európskym smerniciam.
	Výrobok zodpovedá platným srbským smerniciam.

Obsah: Strana:

1. Úvod.... 105
2. Popis prístroja (obr. 1).... 105
3. Rozsah dodávky 105
4. Použitie v súlade s určením.... 105
5. Všeobecné bezpečnostné upozornenia.... 106
6. Zvyškové riziká 109
7. Technické údaje....109
8. Vybalenie 110
9. Zostavenie 110
10. Uvedenie do prevádzky 111
11. Elektrická prípojka 112
12. Čistenie.... 112
13. Skladovanie 112
14. Údržba 112
15. Likvidácia a recyklácia.... 113
16. Odstraňovanie porúch 114
17. Vyhlásenie o zhode 310

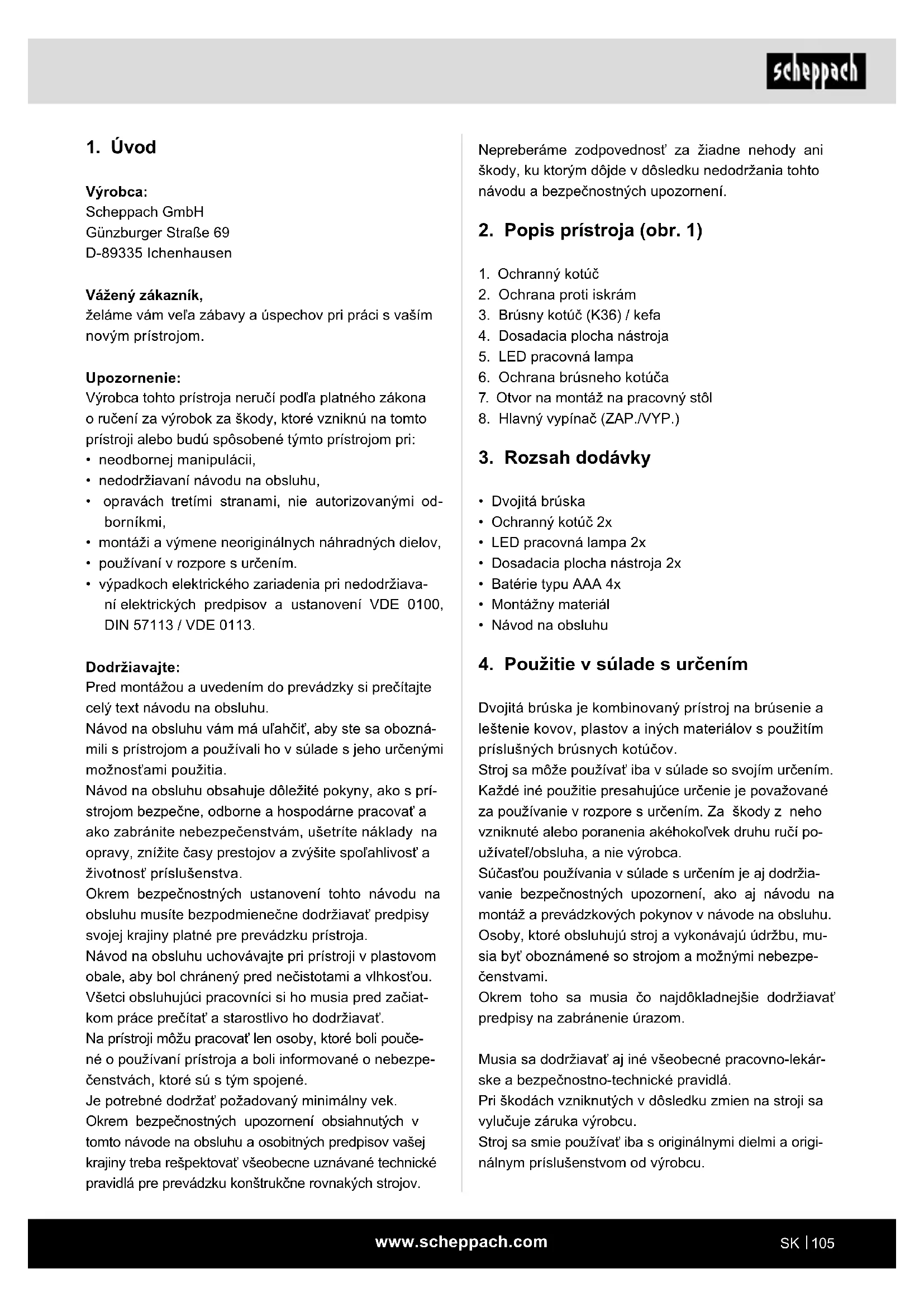

1. Úvod

Výrobca:

Scheppach GmbH

želáme vám veľa zábavy a úspechov pri práci s vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
• nedodržiavaní návodu na obsluhu,
• opravách tretími stranami, nie autorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• používaní v rozpore s určením.
• výpadkoch elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113.

Dodržiavajte:

Návod na obsluhu vám má uľahčit, aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia.

Návod na obsluhu obsahuje dôležité pokyny, ako s prístrojom bezpečne, odborne a hospodárne pracovat' a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spol'ahlivosť a životnosť príslušenstva.

Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja.

Návod na obsluhu uchovávajte pri prístroji v plastovom obale, aby bol chránený pred nečistotami a vlhkostou.

Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať.

Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené.

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.

Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (obr. 1)

1. Ochranný kotúč
2. Ochrana proti iskrám
3. Brúsny kotúč (K36) / kefa
4. Dosadacia plocha nástroja
5. LED pracovná lampa
6. Ochrana brúsneho kotúča
7. Otvor na montáž na pracovný stôl
8. Hlavný vypínač (ZAP./VYP.)

3. Rozsah dodávky

4. Použitie v súlade s určením

Dvojitá brúska je kombinovaný prístroj na brúšenie a leštenie kovov, plastov a iných materiálov s použitím príslušných brúsnych kotúčov.

Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel'/obsluha, a nie výrobca.

Súčast'ou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.

Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byť oboznámené so strojom a možnými nebezpečenstvami.

Okrem toho sa musia čo najdôkladnejšie dodržiavať predpisy na zabránenie úrazom.

Musia sa dodržiavať aj iné všeobecné pracovno-lekár-ske a bezpečnostno-technické pravidlá.

Stroj sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu.

Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Zariadenie je určené na používanie dospelými. Mladiství vo veku nad 16 rokov smú prístroj používat' iba pod dozo-rom. Výrobca neručí za škody, ktoré boli spôsobené použitím v rozpore s určením alebo nesprávnou obsluhou.

Všeobecné bezpečnostné upozornenia pre elektrické náradia

⚠️ VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie.

Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/ alebo t'ažké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.

Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napájané zo siete (so siet’ovým káblom) alebo na elektrické náradie napájané z akumulátora (bez siet’ového vedenia).

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.
b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elek-trické náradia vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary.
c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického náradia počas jeho po- užívania. Pri nepozornosti môžete stratit kontrolu nad elektrickým náradím.

a) Pripojovacia zástrčka elektrického náradia musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými náradiami. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

c) Chráňte vaše elektrické náradie pred dažďom alebo vlhkost’ou. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prípojné vedenie na nosenie či zavesenie elektrického náradia, ani na vytiahnutie zástrčky zo zásuvky. Chráněe prípojné vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa čast'ami. Poškodené alebo zamotané prípojné vedenia zvyšujú riziko zásahu elektrickým prúdom.

e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacieho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnút' prevádzke elektrického ná- radia vo vlhkom prostredí, používajte prúdový chránič. Používanie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnost'osôb

a) Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elek- trické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíl'ka nepozornosti pri používaní elektrického náradia môže viest' k vážnym zraneniam.

b) Noste osobné ochranné prostriedky a vždy používajte ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako napríklad protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického náradia, znižuje riziko zranení.

c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru.

Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnuté elektrické náradie pri-pojíte k napájaniu prúdom, môže dôjst' k úrazom.

d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo klůče na skrutky. Nástroj alebo klůč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viest' k poraneniam.

e) Vyhýbajte sa abnormálnemu držaniu tela. Zaujmite bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môť elektrické náradie lepšie kontrolovat’ pri neočakávaných situáciách.

f) Noste vhodný odev. Nenoste volný odev ani šperky. Udržiavajte vlasy a odev mimo dosahu pohybujúcich sa dielov. Volný odev, šperky či dlhé vlasy sa môžu zachytit do pohybujúcich sa dielov.

g) Ak je možné namontovat' zariadenia na odsávanie a zachytávanie prachu, musia sa tieto pripojit' a správne používat'. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.

h) Nenechajte sa ukolísať falošnou bezpečnosťou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj ked’ ste vďaka mnohonásobnému použitiu oboznámení s elektrickým náradím. L’ahkovážne konanie môže v okamihu viest’ k t’ažkým poraneniam.

1. Používanie elektrického náradia a zaobchá-dzanie s ním

a) Elektrické náradie nepret'ažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovat' s vhodným elektrickým náradím v udávanom rozsahu výkonu.

b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit'.

c) Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímatel'ný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického prístroja.

d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovol'te používat' osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradia sú nebezpečné, ak ich používajú neskúsené osoby.

e) O svoje elektrické náradie a príslušenstvo sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezasekávajú, či diely nie sú zlomené alebo poškodené tak, že to negativne ovplyvňuje funkciu elektrického náradia. Pred použitím elektrického náradia dajte poškodené diely opravit'. Príčinou mnohých úrazov je nesprávna údržba elektrických náradí.

f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.

g) Používajte elektrické náradie, príslušenstvo a vložený nástroj atd'. podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viest' k nebezpečným situáciám.

h) Rukoväti a uchopovacie plochy rukoväti udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a uchopovacie plochy rukoväti neu- možňujú bezpečnú obsluhu a kontrolu elektrické- ho náradia v nepredvídateľných situáciách.

1. Servis

a) Vaše elektrické náradie nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým sa zabezpečí zachovanie bezpečnosti elektrického prístroja.

⚠ POZOR!

Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smr- tel'ných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať stroj.

Bezpečnostné upozornenia pre stolové brúsky

a) Nepoužívajte poškodené vložené nástroje.

Pred každým použitím vložených nástrojov skontrolujte na brúsnych kotúčoch odlupovanie a trhliny. Ak ste vložený nástroj skontrolovali a nasadili, zdržiavajte sa vy i osoby nachádzajúce sa v blízkosti mimo oblasti rotujúceho vloženého nástroja a prístroj nechajte jednu minútu bežat's najvyššími otáčkami. Poškode-né vložené nástroje sa najčastejšie zlomia práve v čase testovania.

b) Povolené otáčky vloženého nástroja musia byt' minimálne tak vysoké ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako je povolené, sa môže zlomit' a odletiet'.
c) Majte na pamäti, že drôtené kefy strácajú kusy drôtu aj počas bežného používania. Nepret'a-žujte drôty príliš vysokým prítlakom. Odletujúce kusy drôtu môžu veľmi l'ahko preniknút' cez tenké oblečenie a/alebo kožu.
d) Nikdy nebrúste na bočných plochách brúsneho kotúča. Brúšenie na bočných plochách môže spôsobit' prasknutie a rozpadnutie brúsneho kotúča.

Bezpečnostné pokyny pre dvojitú brúsku špeci c- ké pre prístroj

• Nedotýkajte sa siet'ového kábla, ak sa počas prevádzky poškodí alebo oddelí. Okamžite vytiahnite sieťovú zástrčku a následne nechajte prístroj opravit' len odborníkovi alebo na príslušnom servisnom mieste.
• Prístroj neprevádzkujte, ak je vlhký alebo sa nachádza vo vlhkom prostredí.
• Ak pracujete vo vonkajšom prostredí, pripojte prístroj cez prúdový chránič (FI) s maximálnym vypínacím prúdom 30 mA. Používajte iba predlžovací kábel vhodný do vonkajšieho prostredia.
• Pri nebezpečenstve okamžite vytiahnite siet'ovú zástrčku zo zásuvky.
• Siet'ový kábel ved'te vždy smerom dozadu od prístroja.
• Nebezpečenstvo požiaru v dôsledku odletujúcich iskier! Ked' sa brúsia kovy, vylietajú iskry. Dávajte preto bezpodmienečne pozor na to, aby neboli ohrozené žiadne osoby a aby sa v blízkosti pracovnej oblasti nenachádzali žiadne horl'avé materiály.
• Varovanie! Jedovaté výpary! Spracovanie škodlivých/jedovatých prachov predstavuje ohrozenie zdravia pre obsluhujúcu osobu alebo pre osoby nachádzajúce sa v blízkosti. Noste ochranné okuliare, ochranu sluchu, masku proti prachu a ochranné rukavice.
• Nebezpečenstvo popálenia! Obrobok je pri brúse-ní horúci. Nikdy sa nedotýkajte obrábaného miesta a nechajte ho dostatočne vychladnút'. Hlavne pri dlhších brúsiacich prácach obrábanie prerušujte a nechajte obrobok vychladnút', kým budete pokra-čovat' v d'alšom brúsení. Nepretržitá prevádzka by nemala trvat' dlhšie ako 10 minút.

• Dvojitá brúska je určená pre suché brúšenie povrchov kovov. Prístroj sa smie používať iba na suché brúšenie.

• Materiál obsahujúci azbest sa nesmie opracovávať. Azbest je rakovinotvorný. Nepoužívajte poškodené brúsne kotúče.

• Používajte iba brúsne kotúče, których údaje sa zho- dujú s údajmi na typovom štítku stroja. Obehová rýchlost' musí byt' rovnaká alebo väčšia ako uve- dené číslo.
• Ochranný držiak (usmerňovač iskier) a ochranné kryty pravidelne dodatočne nastavujte tak, aby sa vyrovnávalo opotrebovanie brúsnych kotúčov. Vzdialenost' by mala byt' čo najmenšia.
• Zabráňte kontaktu s obiehajúcim brúsnym kotúčom.
• Prístroj neprevádzkujte bez dozoru.
• Prístroj nikdy nepoužívajte v rozpore s určením.
• Vždy dbajte o to, aby bol prístroj vypnutý, ked' za- suniete siet'ovú zástrčku do zásuvky.
• Vždy najskôr zapnite prístroj a potom veďte obrobok proti brúsnemu kotúču. Po obrobení obrobok vyberte a prístroj vypnite.
• Obrobok vždy držte pevne oboma rukami.
  • Zaujmite bezpečný postoj.
• Po opracovaní kovov nechajte brúsny/e kotúč/e úplne zastavit'.
• Pri prestávkach v práci, pred všetkými prácami na prístroji a pri nepoužívaní vždy vytiahnite siet'ovú zástrčku zo zásuvky.
• S prístrojom manipulujte obozretne a opatrne. Prístroj musí byt' vždy čistý, suchý a bez oleja alebo mazív.
• Bud'te neustále opatrní! Vždy dávajte pozor na to, čo robíte a pracujte s rozvahou. Prístroj v žiadnom prípade nepoužívajte, ak sa nesústredíte alebo ak sa necítite dobre.
• Brúsne kotúče skladujte tak, aby neboli vystavené žiadnym mechanickým poškodeniam a poškodzujúcim vplyvom životného prostredia.
• Nepoužívajte poškodené alebo zdeformované brúsne kotúče.
• Často kontrolujte nastavenie ochrany proti iskrám a nastavte ju zodpovedajúc opotrebovaniu brúsneho kotúča. Vzdialenost' medzi ochranou proti iskrám a brúsnym kotúčom udržiavajte čo najmenšiu (nie väčšiu ako 2 mm).
• Často kontrolujte nastavenie dosadacej plochy nástroja a nastavte ju zodpovedajúc opotrebovaniu brúsneho kotúča. Vzdialenost' medzi ochranou proti iskrám a brúsnym kotúčom udržiavajte čo najmenšiu (nie väčšiu ako 2 mm).

• Používajte iba brúsne kotúče, ktorých otvor presne zodpovedá hriadel'u dvojitej brúsky. Nepoužívajte brúsne kotúče s príliš malým otvorom.

• Nepretáčajte maticu kotúča.

• Nebrúste studeným brúsnym kotúčom. Brúsny kotúč nechajte pred začiatkom práce otáčat' jednu minútu na voľnobehu.
• Nebrúste na bočných plochách brúsneho kotúča. Brúste iba na čelnej ploche.
• Nenanášajte chladiacu kvapalinu priamo na brúsny kotúč. Chladivo môže negatívne ovplyvnit' pevnost' väzby brúsneho kotúča a môže tak viest' k jeho výpadku.
• Iskry môžu byť nebezpečné. Nebrúste v blízkosti horľavých plynov alebo kvapalín.
• Pri zapínaní pristroja stojte na boku brúsneho kotúča.
• Brúsny kotúč zrovnávajte iba na čelnej strane. Vplyvom brúsenia na bočných plochách sa brúsny kotúč môže stat' príliš tenkým pre bezpečné použitie.
• Brúsenie vytvára teplo. Obrobku sa chyťte až vtedy, ked dostatočne vychladol.
• Používajte iba také brúsne kotúče, ktoré sú určené pre bezpečné používanie na dvojitej brúske. Nepoužívajte brúsny kotúč, ktorý je určený na nižšie otáčky, než sú otáčky prístroja.
• Nepoužívajte poškodené ani zdeformované kotúče alebo kefy.
• Používajte len brúsne kotúče a kefy, ktorých otáčky na potlači sú minimálne také, aké sú uvedené na typovom štítku elektrického náradia.
• Nechajte kefu vždy upevnenú na vretene, aby sa obmedzilo riziko kontaktu s rotujúcim vretenom.

Bezpečnostné upozornenia týkajúce sa zaobchádzania s batériami

1. Vždy dávajte pozor na to, aby sa batérie vkladali so správnou polaritou (+ a -), ktorá je na nich uvedená.
2. Batérie neskratujte.
3. Nedobíjateľné batérie nenabíjajte.
4. Batérie neprebíjajte!
5. Nezmiešavajte staré a nové batérie, ako ani batérie rôznych druhov alebo od rôznych výrobcov! Všetky batérie jednej súpravy vymieňajte súčasne.

6. Vybité batérie bezodkladne vyberte z prístroja a zlikvidujte v súlade s predpismi!

7. Batérie nezahrievajte!

8. Zváranie ani spájkovanie nevykonávajte priamo na batériách!

9. Batérie nerozoberajte!

10. Batérie nedeformujte!

11. Batérie nevhadzujte do ohňa!

12. Batérie uschovávajte mimo dosahu detí.

13. Det'om nie je povolené vymieňat' batérie bez do- zoru!

14. Batérie neskladujte v blízkosti ohňa, sporákov ani iných typov tepelných zdrojov. Batérie neumiestňujte na miesta s priamym slnečným žiarením, pri horúcom počasí ich nepoužívajte ani neskladujte vo vozidle.

15. Nepoužité batérie uschovávajte v originálnom balení a udržiavajte ich vo vzdialenosti od kovových predmetov. Rozbalené batérie nezmiešavajte ani ich neprehadzujte! Môže to viest' ku skratu batérie, a tým k poškodeniam, popáleninám alebo k požiaru.

16. Batérie vyberte z prístroja, ak sa tento dlhšiu dobu nepoužíva, okrem toho, ak slúži pre núdzové prípady!

17. Batérií, ktoré vytiekli, sa NIKDY nedotýkajte bez príslušnej ochrany. Ak uniknutá kvapalina príde do kontaktu s pokožkou, okamžite pokožku umyte pod tečúcou vodou. V každom prípade zabráňte kontaktu kvapaliny s očami a ústami. V takomto prípade okamžite vyhl'adajte lekára.

18. Kontakty batérií a aj opačné kontakty v prístroji vyčistite pred vložením batérií.

6. Zvyškové riziká

Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostných technických pravidiel. Napriek tomu sa môžu pri práci vyskytnút jednotlivé zvyškové riziká.

- Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.

- Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.

- Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.

- Vyhýbajte sa náhodným uvedeniam stroja do prevádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačit’ tlačidlo prevádzky. Používajte vložený nástroj odporúčaný v návode na obsluhu. Tak dosiahnete, že stroj dosiahne optimálne výkony.

- Nikdy nevkladajte ruky do pracovnej oblasti, ked' je stroj v prevádzke.

7. Technické údaje

Motor 230 - 240 V\~/50 Hz

Prikon	S1: 250 W S2 10 min: 400 W
Otáčky pri chode naprázdno	2980 min^1
Konštrukčné rozmery 380 x 210 x 280 mm
Max. ∅ kotúča ∅ 150 mm
Min. ∅ kotúča (po opotrebovaní)	∅ 110 mm
Max. ∅ kefy ∅ 150 mm
Min. ∅ kefy (po opotrebovaní)	∅ 120 mm
Otvor kotúča ∅ 12,7 mm
Šírka kotúča 20 mm
Šírka kefy 13 mm
Pracovné svetlo LED svetlo s batériou (2x)
Hmotnosť cca	7,5 kg

Technické zmeny vyhradené!

Doba zapnutia:

S1 = Nepretržitá prevádzka s konštantným zaťažením

Doba zapnutia S2 10 min (krátkodobá prevádzka) znamená, že motor s menovitým výkonom (400 W) smie byt' nepretržite zaťažovaný len po dobu uvedenú na typovom štítku (10 min). V opačnom prípade by sa motor prehrial. Počas prestávky sa motor opäť ochladí na východiskovú teplotu.

Hluk a vibrácie

Hodnoty hluku a vibrácií boli stanovené v súlade s normou EN 62841.

⚠ Varovanie: Hluk môže mat' závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB (A), noste, prosím, vhodnú ochranu sluchu.

Hodnoty hluku

Hladina akustického výkonu L_WA	92 dB
Hladina akustického tlaku L_pA	79 dB
Neistota K_wa/pA	3 dB

8. Vybalenie

• Otvorte obal a opatrne vyberte pristroj.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade reklamácií ihneď informujte dodávatel’a. Neskoršie reklamácie nebudú uznané.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

• Pred použitím sa oboznámte s prístrojom na základe návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja.

⚠️ VAROVANIE!

Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

9. Zostavenie

Varovanie!

Pred vykonaním nastavení na prístroji vždy najprv vytiahnite siet'ovú zástrčku.

• Pred pripojením sa presvedčte, či sa údaje na typovom štítku zhodujú s parametrami elektrickej siete.
• Pred vykonanim nastavení na prístroji vždy najprv vytiahnite siet'ovú zástrčku.
• Pred všetkými údržbovými a montážnymi prácami vytiahnite siet'ovú zástrčku.
• Stroj musí byt' umiestnený stabilne, t. z., musí byt' priskrutkovaný na pracovný stôl alebo pod.
• Pred uvedením do prevádzky je nutné namontovat' všetky kryty a bezpečnostné zariadenia v súlade s predpismi.
• Brúsne kotúče sa musia pohybovat' vol'ne.

Bezpečnostné upozornenie! Prístroj pripojte až vtedy, ked' sú ukončené všetky montážne a nastavovacie práce a ked' ste si prečítali návod na obsluhu a bezpečnostné upozornenia a porozumeli ste im.

Dosadacia plocha nástroja (vl'avo a vpravo) (obr. 1, 2, 2.1)

Dosadaciu plochu nástroja (4) pevne priskrutkujte skrutkou s plochou okrúhlou hlavou (M6 x 10) (a) a maticou s hviezdicovou rukovät'ou (b) na ochranu brúsneho kotúča (6). Vzdialenost' medzi brúsnym kotúčom (3) a dosadacou plochou nástroja (4) sa musí nastavit' na max. 2 mm.

Ochrana proti iskrám s LED pracovnou lampou (vl'avo a vpravo) (obr. 1, 3)

Ochranu proti iskreniu (2) s LED pracovnými lampami (5) pevne priskrutkujte vždy 2 skrutkami so šošovkovitou hlavou M5 x 8 (c) na ochranu brúsneho kotúča (6).

Vzdialenost' od brúsneho kotúča (3) by mala byt' maximálne 2 mm. Vzdialenost' medzi ochranou proti iskreniu (2) a brúsnym kotúčom (3) sa dá nastavit' uvoľnením oboch skrutiek so šošovkovitou hlavou (c). Pevne utiahnite skrutky.

LED pracovná lampa (obr. 1, 4, 4.1, 4.2)

Pre vloženie/výmenu batérií (2 x AAA R03 1,5 V) otvorte priehradku na batérie (obr. 4.1). Vložte batérie (2x na každú stranu) (obr. 4.2). V prípade výmeny batérií vybité batérie riadne zlikvidujte. Veko priehradky na batérie opát' nasad'te opačným smerom (obr. 4.1).

Ochranné kotúče (obr. 1, 5, 5.1)

Ochranný kotúč (1) namontujte skrutkou s plochou okrúhlou hlavou M5 x 55 (e) a skrutkou s ryhovanou hlavou (f) na LED pracovnú lampu (5).

Ochrana je individuálne nastavitelná, aby boli oči používatel'a chránené počas brúsenia.

10. Uvedenie do prevádzky

⚠ Pozor!

Prístroj pred uvedením do prevádzky bezpodmie- nečne kompletne zmontujte!

Zapnutie/vypnutie

• Pre zapnutie prepnite zapínač/vypínač (8) do polohy ON (ZAP).
• Pre vypnutie prepnite zapínač/vypínač (8) do polohy OFF (VYP).

S brúsením začnite až vtedy, ked' prístroj dosiahol svoje maximálne otáčky.

Pracovné pokyny

- Zapamätajte si, že pri nízkom tlaku obrobku na brúsny kotúč sa dosiahnu najlepšie výsledky, pretože vtedy sa pracuje s konštantnými otáčkami. Pri-liš silný tlak na obrobok brúsny kotúč brzdí alebo ho zastaví, čo preťažuje motor a nevedie k urýchleniu pracovného procesu.

- Pre svoju vlastnú bezpečnosť zaistite malé obrobky vždy pomocou zveráka alebo skrutkového zvieradla.

Brúsenie

• Obrobok položte na podložku pod obrobok (4) a po-maly ho v požadovanom uhle vedte až ku brúsnemu kotúču (3), až kým sa ho nebude dotýkat'.
• Pre ziskanie optimálneho výsledku brúsenia a rovnomerného opotrebovania brúsneho kotúča (3) sa musí obrobok zľahka pohybovať sem a tam na brúsnom kotúči (3).
• Obrobok nechajte vždy vychladit.

Pozor!

Ak by sa pri práci kotúč zablokoval, odstráňte obrobok a počkajte, kým prístroj znovu dosiahne svoje maximálne otáčky.

Výmena brúsneho kotúča

Pozor: Prístroj sa na zabránenie poraneniam spô- sobeným náhodným spustením dvojitej brúsky musí pred výmenou brúsneho kotúča vždy vypnút' (poloha spínača „0“) a sietová zástrčka sa musí vytiahnut' zo zásuvky.

• Uvoľnite ochranu proti iskrám a ochranný kotúč a vytiahnite ich čo najďalej, ale neodmontujte ich.
• Uvoľnite dosadaciu plochu nástroja a vytiahnite ju čo najďalej.
• Uvolnite skrutky na ochrane brúsneho kotúča (6) a odnímte ochranu.
• Odoberte vonkajšiu prírubu a starý brúsny kotúč a nasad'te nový brúsny kotúč.

Upozornenie:

• Kartónové kotúče umiestnené na novom brúsnom kotúči neodstraňujte, pretože tieto podporujú bezpečné uchytenie prírub o brúsny kotúč.
• Skontrolujte, či nový brúsny kotúč nemá praskliny alebo iné viditel'né poškodenia a prípadne ho zlik-vidujte.
• Nasad'te spät' prírubu a maticu.
• Maticu neut'ahujte kl'účom na skrutky až príliš, inak sa môže brúsny kotúč zlomiť.
• Ochranu brúsneho kotúča (6) opat' namontujte v opačnom poradí.
• Podl'a návodu na montáž opät' nastavte dosadaciu plochu nástroja, ochranu proti iskrám a ochranný kotúč.

11. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN.

Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpovedať týmto predpisom.

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byť:

• Stlačené miesta, ked' sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Miesta zalomenia v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Poškodenie izolácie pri vytrhnutí zo zásuvky v stene.
• Trhliny v dôsledku starnutia izolácie.

Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú živo-tunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Druh pripojenia Y

Ak je potrebná výmena siet'ového prívodu, tak ju musí vykonat' výrobca alebo jeho zástupca, aby sa zabránilo bezpečnostným ohrozeniam.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s rovnakým označením.

Vytlacenie označenia typu na prípojnom kábli je predpis. Pri motore na jednofázový striedavý prúd odporúčame pre stroje s vysokým nábehovým prúdom (od 3 000 W) istenie poistkami C 16A alebo K 16A!

12. Čistenie

Nebezpečenstvo!

Pred všetkými čistiacimi prácami vytiahnite sietovú zástrčku.

• Ochranné zariadenia, vzduchové štrbiny a teleso motora udržiavajte podľa možností bez prachu a nečistôt. Prístroj vydrhnite čistou handričkou alebo vyfúkajte stlačeným vzduchom pri nízkom tlaku.
• Prístroj odporúčame čistit' bezprostredne po každom použití.
• Prístroj pravidelne čistite vlhkou handrou a malým množstvom mazľavého mydla. Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodit’ plastové diely prístroja. Dbajte na to, aby sa do vnútra stroja nedostala žiadna voda. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.

13. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamízajúcom mieste neprístupnom pre deti. Optimálny rozsah skladovacej teploty je od 5 do 30 °C. Nástroj skladujte v originálnom obale. Nástroj zakryte, aby ste ho chránili pred prachom alebo vlhkostou. Ná- vod na obsluhu skladujte pri nástroji.

14. Údržba

Vnútri prístroja sa nenachádzajú žiadne d'alšie diely, na ktorých by sa mala vykonávať údržba.

Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: brúsny materiál, uhlíkové kefy, obťahovacie kotúče, uhlomery.

* nie nevyhnutne obsiahnuté v rozsahu dodávky!

Prípojky a opravy

Prípojky a opravy elektrického vybavenia smie vykonávať iba kvalifikovaný elektrikár.

V prípade otázok uvedte, prosím, nasledujúce údaje:

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje z typového štítka motora.

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

15. Likvidácia a recyklácia

Upozornenia k baleniu

Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.

Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG)

Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt' na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
• Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
• Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat' s domovým odpadom.

• Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:

• Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).

• Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
• Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.

- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

- V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového uživatel'a zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

- Tieto vyhlásenia sa vzt'ahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platit' odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení.

Upozornenia týkajúce sa zákona o batériách (BattG)

Staré batérie a akumulátory nepatria do domového odpadu, ale musia sa zbierat', resp. likvidovat' oddelene!

- Pre bezpečné vybratie batérií alebo akumulátorov z elektrického zariadenia a pre informácie o ich type alebo chemickom systéme dodržiavajte dálšie informácie v návode na obsluhu alebo montáž.

- Vlastníci, resp. užívatelia batérií a akumulátorov sú zo zákona povinní ich po použití vrátit'. Vrátenie je obmedzené na dodávku bežných množstiev pre domácnost'.

- Staré batérie môžu obsahovat' škodlivé látky alebo t'ažké kovy, ktoré môžu poškodit' životné prostredie a l'udské zdravie. Recyklácia starých batérií a využívanie zdrojov, ktoré obsahujú, pomáha chránit' tieto dva dôležité zdroje.

- Symbol prečiarknutého odpadkového koša na kolieskach znamená, že batérie a akumulátory sa nesmú likvidovat's domovým odpadom.

- Ak sú pod symbolom smetnej nádoby aj znaky Hg, Cd alebo Pb, znamená to nasledovné:

• Hg: batéria obsahuje viac ako 0,0005 % ortuti.
• Cd: batéria obsahuje viac ako 0,002 % kadmia.
• Pb: batéria obsahuje viac ako 0,004 % olova.

• Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).
• Predajné miesta batérií a akumulátorov.
• Miesta spätného odberu spoločného systému spätného odberu starých batérií zariadení.
• Miesto spätného odberu výrobcu (ak nie je členom spoločného systému spätného odberu).

- Tieto vyhlásenia sa vzt'ahujú iba na akumulátory a batérie predávané v krajinách Európskej únie a podliehajúce európskej smernici 2006/66/ES. V krajinách mimo Európskej únie môžu na likvidáciu akumulátorov a batérií platit' odlišné predpisy.

16. Odstraňovanie porúch

V nasledujúcej tabul'ke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, ked' váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovať a odstránit' problém, obráťte sa na vašu servisnú dielňu.

Porucha Možná príčina Náprava
Motor nebeží.	Motor, kábel alebo zásuvka sú chybné, poistky spálené.	Nechajte opravit’ stroj odborníkom. Nikdy neopravujte motor sami. Pozor! Skontrolujte poistky a v prípade potreby ich vymeňte.
Motor beží pomaly a nedosahuje prevádzkové otáčky.	Napätie je príliš nízke, vinutia poškodené, kondenzátor spálený.	Nechajte skontrolovať napätie poskytovateľom dodávok energie. Nechajte motor skontrolovať odborníkom. Kondenzátor nechajte vymenit’ odborníkom.
Motor je príliš hlučný.	Poškodené vinutia, chybný motor.	Nechajte motor skontrolovať odborníkom.
Motor nedosahuje plný výkon.	Prúdové obvody v sieti preťažené (kontrolky, iné motory atd').	Nepoužívajte žiadne iné prístroje ani motory na rovnakom prúdovom obvode.
Motor sa ľahko prehrieva.	Preťaženie motora, nedostatočné chladenie motora.	Zabráňte preťaženiu motora počas brúsenia a odstráňte prach z motora, aby ste zaručili optimálne chladenie motora.

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú čast' aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Szavatosság HU
