Toote tüüp	Kombineeritud lihv- ja poleerpink (lihvimine ja poleerimine)
Bränd	Scheppach
Mudel	SM150LB
Mõõtmed (P x L x K)	380 x 210 x 280 mm
Kaal	Umbes 7,5 kg
Toide	230-240 V~ / 50 Hz
Võimsustarve (S1)	250 W
Võimsustarve (S2 10 min)	400 W
Tühikäigu pöörded	2980 min⁻¹
Lihvketta maksimaalne läbimõõt	150 mm
Lihvketta minimaalne läbimõõt (pärast kulumist)	110 mm
Lihvketta ava	12,7 mm
Lihvketta laius	20 mm
Harja maksimaalne läbimõõt	150 mm
Harja laius	13 mm
Valgustus	Töö-LED-lamp (AAA-patareidega 2x mõlemal küljel)
Peamised funktsioonid	Metallide, plastide ja muude materjalide lihvimine ja poleerimine
Ohutus	Kaitseekraan, sädemeekraan, reguleeritavad tööriistahoidjad, sisse/välja lüliti, taaskäivituse kaitse
Puhastamine	Enne puhastamist ühendage vooluvõrgust; kasutage niisket lappi ja musta seepi; vältige vee sattumist seadme sisse
Hooldus	Kontrollige regulaarselt lihvkettaid, vahetage need, kui need on pragunenud; reguleerige kaitsmeid; hoida kuivas ja külmumiskindlas kohas
Kuluosad	Lihvkettad, harjad, süsinikharjad
Remonditavus	Peab andma spetsialistile; kasutage originaalosi

Korduma kippuvad küsimused - SM150LB SCHEPPACH

Kuidas paigaldada tööriistahoidja ja sädemeekraan?

Kinnitage tööriistahoidja (4) lihvkettakaitsele M6x10 kruvi ja tähtmutteriga. Kaugus lihvketta ja tööriistahoidja vahel ei tohi ületada 2 mm. Sädemeekraan kinnitatakse 2 M5x8 kruviga mõlemal küljel, reguleerige vahe maksimaalselt 2 mm.

Milliseid materjale saab selle lihvpinkiga lihvida?

See lihvpink on ette nähtud metallide ja plastide lihvimiseks ja poleerimiseks. Ärge kasutage asbesti sisaldavaid või tuleohtlikke materjale.

Kuidas vahetada lihvketast?

Ühendage seade vooluvõrgust ja lülitage lüliti asendisse '0'. Eemaldage kaitsmed, keerake välimine äärik lahti, vahetage lihvketas, säilitades pappseibid, ja pange uuesti kokku. Ärge pingutage mutrit liiga tugevasti.

Mis on maksimaalne pidev kasutusaeg?

S2 10-minutilise töörežiimi korral võib mootor töötada täisvõimsusel (400 W) kuni 10 minutit, seejärel peab jahtuma. Tavalises kasutuses (S1) on võimsus piiratud 250 W-ni pidevalt.

Kuidas reguleerida LED-töölampi?

Lamp lülitub sisse, vajutades korpusel asuvat lülitit. Patareide vahetamiseks avage sektsioon (2x AAA R03 1,5 V mõlemal küljel) ja järgige polaarsust.

Mida teha, kui mootor ei käivitu?

Kontrollige toitekaablit, kaitsmeid ja lülitit. Kui probleem püsib, laske masinat spetsialistil kontrollida. Ärge kunagi parandage mootorit ise.

Milliseid ohutusmeetmeid tuleb lihvimisel järgida?

Kandke kaitseprille, kuulmiskaitset ja tolmumaski. Seadistage end lihvketta kõrvale käivitamisel. Ärge kunagi lihvige ketta külgedega. Hoidke kaitsmete ja ketta vahe 2 mm.

Kuidas seadet puhastada?

Enne puhastamist ühendage pistik vooluvõrgust. Kasutage niisket lappi vähese musta seebiga, ilma lahustiteta. Veenduge, et vesi ei satuks seadme sisse. Puhuge tolm madala rõhuga suruõhuga.

Kas saan selle lihvpinkiga kasutada metallharja?

Jah, see lihvpink võimaldab kasutada metallharja maksimaalse läbimõõduga 150 mm. Veenduge, et harja pöörlemiskiirus on vähemalt sama suur kui seadme oma (2980 p/min). Olge ettevaatlik traadi paisumise suhtes.

Mida teha mootori ülekuumenemise korral?

Vältige mootori ülekoormamist. Puhastage regulaarselt tolm ventilatsiooniavadest. Kui mootor kuumeneb liiga, peatage seade ja laske sellel jahtuda. Kontrollige, et võrgupinge on õige.

KASUTUSJUHEND SM150LB SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Hoiatus! Eiramise korral võimalik oht elule, vigastusoht või tööriista kahjustamise oht!
	Hoiatus - lugege vigastusriski vähendamiseks käsitsusjuhendit.
	Kandke kuulmekaitset. Mûra toime võib põhjustada kuulmiskadu.
	Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjustav tolm. Asbestisisaldusega materjali ei tohi töödelda!
	Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada.
	Tähelepanu! Lülitage seade enne montaaži, puhastamist, ümberehitust, korrashoidu, ladustamist ja transportimist välja ning lahutage vooluvarustusest.
	Lihvkivi ei tohi kasutada kunagi masin harjaküljel.
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia direktiividele.

Sisukord: Lk:

1. Sissejuhatus 165
2. Seadme kirjeldus (joon. 1).... 165
3. Tarnekomplekt 165
4. Sihtotstarbekohane kasutus 165
5. Üldised ohutusjuhised 166
6. Jääkriskid 169
7. Tehnilised andmed....169
8. Lahtipakkimine....170
9. Ülespanemine....170
10. Käikuvõtmine 171
11. Elektriühendus.... 171
12. Puhastamine.... 172
13. Ladustamine 172
14. Hooldus.... 172
15. Utiliseerimine ja taaskäitlus.... 172
16. Rikete körvaldamine 173
17. Vastavusdeklaratsioon 311

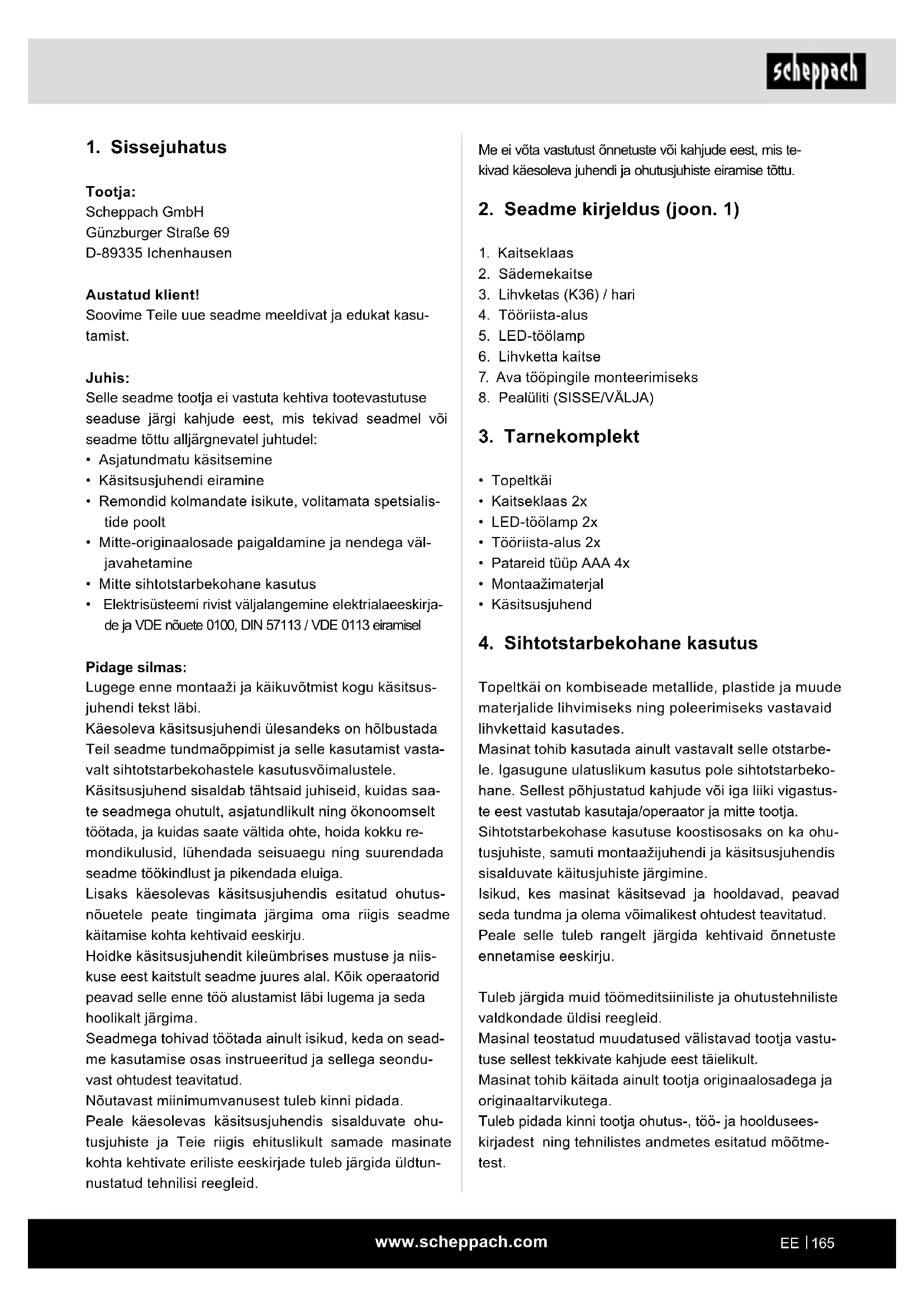

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• Asjatundmatu käsitsemine
  • Käsitsusjuhendi eiramine
• Remondid kolmandate isikute, volitamata spetsialis-tide poolt
• Mitte-originaalosade paigaldamine ja nendega väljavahetamine
  • Mitte sihtotstarbekohane kasutus
• Elektrisüsteemi rivist väljalangemine elektrialaeeskirja-de ja VDE nöuete 0100, DIN 57113 / VDE 0113 eiramisel

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu käsitsusjuhendi tekst läbi.

Käesoleva käsitsusjuhendi ülesandeks on hölbustada Teil seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Käsitsusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re-mondikulusid, lühendada seisuaegu ning suurendada seadme töökindlust ja pikendada eluiga.

Lisaks käesolevas käsitsusjuhendis esitatud ohutus-nõuetele peate tingimata järgima oma riigis seadme käitamise kohta kehtivaid eeskirju.

Hoidke käsitsusjuhendit kileümbrises mustuse ja niiskuse eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud.

Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ja Teie riigis ehituslikult samade masinate kohta kehtivate eriliste eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis te- kivad käesoleva juhendi ja ohutusjuhiste eiramise töttu.

2. Seadme kirjeldus (joon. 1)

1. Kaitseklaas
2. Sädemekaitse
3. Lihvketas (K36) / hari
4. Tööriista-alus
5. LED-töölamp
6. Lihvketta kaitse
7. Ava tööpingile monteerimiseks
8. Pealüliti (SISSE/VÄLJA)

3. Tarnekomplekt

• Topeltkäi
• Kaitseklaas 2x
  • LED-töölamp 2x
  • Tööriista-alus 2x
  • Patareid tüüp AAA 4x
• Montaažimaterjal
  • Käsitsusjuhend

4. Sihtotstarbekohane kasutus

Topeltkäi on kombiseade metallide, plastide ja muude materjalide lihvimiseks ning poleerimiseks vastavaid lihvkettaid kasutades.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ja käsitsusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud.

Peale selle tuleb rangelt järgida kehtivaid önnetuste ennetamise eeskirju.

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

Masinal teostatud muudatused välistavad tootja vastu- tuse sellest tekkivate kahjude eest täielikult.

Masinat tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.

Tuleb pidada kinni tootja ohutus-, töö- ja hooldusees-kirjadest ning tehnilistes andmetes esitatud möötme-test.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

Seade on ette nähtud kasutamiseks täiskasvanud inimeste poolt. Üle 16-aastased noorukid tohivad seadet kasutada ainult järelevalve all. Tootja ei vastuta sihtotstarbele mittevastavast kasutusest või valest käsitsemisest põhjustatud kahjude eest.

5. Üldised ohutusjuhised

Üldised ohutusjuhised elektritööriistade kohta

△ HOIATUS!

Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja tehnilisi andmeid, millega see elektritööriist on varustatud.

Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevi- kuks alal.

Ohutusjuhistes kasutatav möiste „elektritööriist“ kehtib vörgukäitusega elektritööriistade (vörgujuhtmega) ja akukäitusega elektritööriistade (vörgujuhtmeta) kohta.

1. Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad põhjustada önnetusi.

b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruses, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.

c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalekal-dumisel võite elektritööriista üle kontrolli kaotada.

2. Elektrialane ohutus

a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.

b) Vältige kehalist kontakti torude, küttesüstee-mide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.

c) Kaitske elektritööriista vihma ja märja eest. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.

d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.

e) Kui töötate elektritööriistaga öues, siis kasutage ainult väliskeskkonda sobivaid pikendusjuhtmeid. Väliskeskkonda sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.

f) Kui elektritööriista käitamist niiskes ümbruses ei saa vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3. Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.

b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusviisile, vähendab vigastuste riski.

c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne vooluvarustuse ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sis-selülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivötmed. Elektritööriista pöörleva osa sisemuses asuv tööriist või võti võib vigastusi põhjustada.

e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisu eest ja säilitage alati tasakaal. Sedasi suudate elektritööriista ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest osadest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate osade poolt kaasa haarata.

g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine vöib vähendada tolmust tingitud ohte.

h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.

1. Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel selleks tööks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt esitatud võimsusvahemiku piires.

b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.

c) Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.

d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

e) Hoolitsege elektritööriistade ja tarvikute eest hästi. Kontrollige, kas liikuvad osad talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud osi nii, et elektritööriista talitlus on halvendatud. Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.

f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.

g) Kasutage elektritööriista, tarvikuid, rakendustööriista jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö- riistade kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja haardepind ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

1. Teenindus

a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaal-varuosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

⚠ TÄHELEPANU!

See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surma-vate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui masinat käsitsetakse.

Laudlihvmasinate ohutusjuhised

a) Ärge kasutage kahjustunud rakendustööriistu. Kontrollige rakendustööriistu nagu lihvkettaid iga kord enne kasutamist eraldunud kildude ja pragude suhtes. Kui olete rakendustööriista üle kontrollinud ja paigaldanud, siis hoidke en- nast ja läheduses viibivad inimesed väljaspool pöörleva rakendustööriista tasandit ning laske seadmel 1 minut suurimatel pööretel töötada. Kahjustatud rakendustööriistad murduvad ena- masti selle testimisaja jooksul.

b) Rakendustööriistale lubatud pöörded peavad olema vähemalt nii körged nagu elektritöö- riistal esitatud suurim pöördearv. Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ja tükid eemale paiskuda.

c) Pidage silmas, et traatharjad kaotavad ka ta- valise kasutamise ajal traaditükke. Ärge koormake traate liiga kõrge vastusurvega üle. Eema-lepaiskuvad traaditükid võivad väga kergesti läbi öhukese riietuse ja/või naha tungida.

d) Ärge lihvige kunagi lihvketta külgpindadega. Külgpindadega lihvimisel võib lihvketas puruneda ja tükid laiali paiskuda.

Seadmespetsiifilised ohutusjuhised topeltkäiadele

- Ärge puudutage vörgukaablit, kui see saab käituse ajal kahjustada või lõigatakse läbi. Tõmmake kohe vörgupistik välja ja laske seade seejärel eranditult spetsialistil või pädevas teeninduspunktis remontida.

• Ärge käitage seadet, kui see on niiske, samuti mitte niiskes ümbruses.
• Kui töötate öues, siis ühendage seade külge mak-simaalselt 30 mA vallandusvooluga rikkevoolu-kait-selüliiti (FI) kaudu. Kasutage ainult väliskeskkonna jaoks heaks kiidetud pikenduskaablit.
• Tömmake vörgupistik ohu korral kohe pistikupe-sast välja.
• Juhtige vörgukaabel alati tahapoole seadmest eemale.
• Tulekahju oht sädemelennu töttu! Kui lihvite metalle, siis tekib sädemelend. Pöörake seetöttu tingimata tähelepanu sellele, et ei ohustata inimesi ja tööpiirkonna läheduses ei asu põlemisvõimelisi materjale.
• Hoiatus! Mürgised aurud! Kokkupuude kahjulike / mürgiste tolmudega kujutab ohtu operaatorile või läheduses viibivatele isikutele. Kandke kaitseprille, kuulmekaitset, tolmukaitsemaski ja kaitsekindaid.
• Põletusoht! Töödetail läheb lihvimisel kuumaks. Ärge haarake sellest kunagi töödeldavast kohast kinni ja laske sellel piisavalt maha jahtuda. Katkes-tage just pikemate lihvimistööde korral aeg-ajalt töötlemine ja laske töödetailil enne lihvimise jätkamist maha jahtuda. Ei tohiks ületada 10-minutilist kestevrežiimi.
• Topeltlihymasin on ette nähtud metallide pealis-pindade kuivaks pindlihvimiseks. Seadet tohib kasutada ainult kuivlihvimiseks.
• Asbestisisaldusega materjali ei tohi töödelda. Asbest kehtib vähki tekitavana. Ärge kasutage kahjustunud lihvkettaid.
• Kasutage ainult lihvkettaid, mille andmed ühtivad masina tüübisildi omadega. Joonkiirus peaks olema suurem või võrdne esitatud arvuga.
• Seadke kaitsehoidikut (sädemesuunaja) ja kaitsekettaid perioodiliselt peale nii, et kompenseeritakse lihvketaste kulumist. Hoidke vahekaugus nii väike kui võimalik.
  • Vältige kokkupuudet töötava lihvkettaga.
• Ärge käitage jätke järelevalveta.
• Ärge kasutage seadet kunagi väärotstarbeliselt.
• Pöörake alati tähelepanu sellele, et seade on välja lülitatud, enne kui vörgupistiku pistikupessa pistate.
• Lülitage alati esmalt seade sisse ja juhtige siis töödetail vastu lihvetast. Tõstke töödetail pärast töötlemist eemale ja lülitage siis seade välja.
• Hoidke töödetaili alati tugevasti mölema käega kinni.
• Hoolitsege turvalise seisu eest.

• Laske lihvkettal / lihvketastel pärast metallide töötlemist täielikult seiskuda.

• Tömmake enne tööpause, enne köiki töid seadme kallal ja mittekasutuse korral alati vörgupistik pistikupesast välja.

• Käige seadmega ettevaatlikult ja hoolikalt ümber. Seade peab olema alati puhas, kuiv ja öli- ning määrdeainevaba.
• Olge alati tähelepanelik! Pidage oma tegevust alati silmas ja toimige alati möistlikult. Ärge kasutage mitte mingil juhul seadet, kui olete hajevil või tunnete ennast halvasti.
• Lihvkettaid tuleb ladustada nii, et need pole allutatud mehaanilistele kahjustustele ega keskkonna-mõjudele.
• Ärge kasutage defektseid või deformeerunud lihv-kettaid.
• Kontrollige sageli sädemekaitsme seadistust ja seadke lihvketta ärakulumise korral vastavalt peale. Hoidke sädemekaitsme ja lihvketta vahekaugus võimalikult väike (mitte suurem kui 2 mm).
• Kontrollige sageli tööriista-aluse seadistust ja seadke lihvketta ärakulumise korral vastavalt peale. Hoidke sädemekaitsme ja lihvketta vahekaugus võimalikult väike (mitte suurem kui 2 mm).
• Kasutage ainult lihvkettaid, mille ava sobib täpselt topeltkäia völlile. Ärge kasutage liiga väikese avaga lihvkettaid.
• Ärge keerake ketaste mutreid üle.
• Ärge lihvige külma lihvkettaga. Laske lihvkettal enne töö algust üks minut tühikäigul töötada.
• Ärge lihvige lihvketta külgpindadega. Lihvige ainult laupkülje vastas.
• Ärge kandke jahutusvedelikku vahetult lihvkettale. Jahutusvedelik vöib lihvketta sidumisvöimet halvendada ja nii selle rivist väljalangemist pöhjustada.
• Sädemed võivad olla ohtlikud. Ärge lihvige süttimis-võimeliste gaaside või vedelike läheduses.
• Seiske seadme sisselülitamisel lihvketta küljel.
• Rihtige lihvetast ainult laupküljelt. Külgpindade vastas lihvimise töttu või lihvetas turvaliseks kasutamiseks liiga õhukeseks muutuda.
• Lihvimine tekitab kuumust. Haarake töödetailist kinni alles siis, kui see on piisavalt maha jahtunud.
• Kasutage ainult selliseid lihvkettaid, mis on topeltkäial turvaliseks kasutamiseks ette nähtud. Ärge kasutage lihvketast, mille esitatud suurim joonkiirus on väiksem kui seadme pöördearvu andmed.
• Ärge kasutage kahjustatud või deformeerunud kettaid ega harju.
• Kasutage ainult lihvkettaid ja harju, millele trükitud pöördearv on vähemalt nii suur kui on esitatud elektritööriista tüübisildil.

- Jätke hari alati spindli külge kinnitatuks, et piirata pöörleva spindli puudutamise riski.

Ohutusjuhised patareidega ümberkäimiseks

1. Pöörake alati tähelepanu sellele, et patareid pannakse sisse öige polaarsusega (+ ja –) nagu patareidel esitatud.

2. Ärge lühistage patareisid.

3. Ärge laadige mittelaetavaid patareisid.

4. Ärge laadige patareid üle!

5. Ärge segage omavahel vanu ja uusi patareisid ning erinevat tüüpi või erinevate tootjate patareisid! Vahetage sama komplekti kõik patareid ühe-aegselt.

6. Eemaldage kasutatud patareid viivitamatult seadmest ja utiliseerige õigesti!

7. Ärge kuumutage patareisid!

8. Ärge teostage vahetult patareidel keevitust või jootmist!

9. Ärge võtke patareisid lahti!

10. Ärge deformeerige patareisid!

11. Ärge visake patareisid tulle!

12. Säilitage patareisid lastele kättesaamatult.

13. Ärge lubage lastel ilma järelevalveta patareisid vahetada!

14. Ärge säilitage patareisid tule, pliitide või muude soojusallikate läheduses. Ärge asetage patareid vahetult päikekiirguse kätte ega kasutage või la-dustage seda kuuma ilmaga sõidukites.

15. Säilitage kasutamata patareisid originaalpakendis ja hoidke metallesemetest eemal. Ärge segage omavahel lahtipakitud patareisid ega loopige neid segamini! See võib patareil lühise ja seega kahjustuse tekitada, samuti põletusi või isegi tuleohtu põhjustada.

16. Võtke patareid seadmest välja, kui seda pikema aja vältel ei kasutata, välja arvatud hädajuhtumite tarbeks!

17. Patareisid, mis on välja voolanud, ei tohi KUNAGI ilma vastava kaitseta puudutada. Kui väljavoola-nud vedelik satub nahale, siis peaksite naha selles piirkonnas kohe jooksva vee all ära loputama. Väl-tige igal juhul, et silmad ja suu vedelikuga kokku puutuvad. Palun pöörduge sel juhul viivitamatult arsti poole.

18. Puhastage enne patareide sissepanemist patareide kontaktid ja ka seadmes asuvad vastaskontaktid.

6. Jääkriskid

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

- Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.

- Peale selle võivad köigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.

- Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid“ ja „Sihtotstarbekohast kasutust“ ning käsitsusjuhendit tervikuna.

- Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada. Kasutage rakendustööriista, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.

- Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

7. Tehnilised andmed

Mootor 230 - 240 V\~ / 50 Hz

Tarbevõimsus	S1: 250 W S2 10 min: 400 W
Tühikäigupöörded 2980 min	-1
Koostemõõdud 380 x 210 x 280 mm
Ketta ∅ max ∅ 150 mm
Ketta ∅ min (pärast ärakulumist)	∅ 110 mm
Harja ∅ max ∅ 150 mm
Harja ∅ min (pärast ärakulumist)	∅ 120 mm
Ketta ava	∅ 12,7 mm
Ketta laius	20 mm
Harja laius	13 mm
Töölamp LED patareiga (2x)
Kaal u	7,5 kg

Õigus tehnilisteks muudatusteks reserveeritud!

Sisselülituskestus:

S1 = kestevrežiim konstantse koormusega

Sisselülituskestus S2 10 min (lühiajarežiim) tähendab, et mootorit tohib nimivõimsusega (400W) püsivalt koormata ainult andmesildil esitatud aja (10 min) vältel. Vastasel juhul soojeneks see lubamatult. Pausi ajal jahtub mootor jälle lähtetemperatuurile maha.

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused määrati vastavalt EN 62841.

△ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB (A), siis kandke palun sobivat kuulmekaitset.

Müra tunnusväärtused

Helivõimsustase L _WA 92 dB

Heliröhutase L _nA 79 dB

Määramatus K_wa/pA 3 dB

8. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

⚠ HOIATUS!

Seade ja pakendusmaterjal pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!

9. Ülespanemine

Hoiatus!

Tömmake enne seadmel seadete teostamist vörgupistik välja.

- Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühtivad elektrivõrgu andmetega.

• Tõmmake enne seadmel seadete teostamist võrgupistik välja.
• Tömmake enne köiki hooldus- ja montaažitöid võrgupistik välja.
• Masin tuleb seisustabiilselt üles panna, st kruvige tööpingile vms kinni.
• Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
  • Lihvkettad peavad saama vabalt liikuda.

Ohutusjuhis! Ühendage seade külge alles siis, kui köik montaaži- ja häälestustööd on teostatud ning käsit-susjuhend ja ohutusjuhised on läbi loetud ning neist aru saadud.

Tööriista-alus (vasakul ja paremal) (joon. 1, 2, 2.1)

Kruvige tööriista-alus (4) lapikpeakruvi (M6x10) (a) ja tähtkäepidemutriga (b) lihvketta kaitsme (6) külge.

Lihvketta (3) ja tööriista-aluse (4) vahekaugus tuleb seadistada max 2 mm peale.

LED-töölambiga sädemekaitse (vasakul ja paremal) (joon. 1, 3)

Kruvige LED-töölampidega (5) sädemekaitse (2) vastavalt 2 läätspeakruviga M5x8 (c) lihvketta kaitsme (6) külge.

Kaugus peaks olema lihvkettast (3) maksimaalselt 2mm. Sädemekaitsme (2) ja lihvketta (3) vahekaugust saab mölema läätspeakruvi (c) vabastamisega seadistada. Pingutage kruvid korralikult kinni.

LED-töölamp (joon. 1, 4, 4.1, 4.2)

Valgustuse (5) saab lambil asuva lüliti (d) vajutamisega sisse lülitada. Uuesti vajutamisel lülitatakse valgustus jälle välja.

Avage patareide (2xAAA R03 1,5 V) sissepanemiseks/vahetamiseks patareilaegas (joon. 4.1). Pange patareid (2x külje kohta) sisse (joon. 4.2). Patareide vahetuse korral utiliseerige tarvitatud patareid asjatundlikult. Pange patareilaeka kaas vastupidises järjekorras taas sisse (joon. 4.1).

Kaitseklaasid (joon. 1, 5, 5.1)

Kruvige kaitseklaas (1) lapikpeakruvi M5x55 (e) ja ri- hvelpoldiga (f) LED-töölambi (5) külge.

Kaitset saab individuaalselt seadistada nii, et kasutaja silmad on lihvimisprotseduuri ajal kaitstud.

10. Käikuvõtmine

⚠ Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Sisse-/väljalülitamine

- Sisselülitamiseks seadke sisse-/väljalüliti (8) posit-siooni ON.

- Väljalülitamiseks seadke sisse-/väljalüliti (8) posit-siooni Off.

Alustage lihvimist alles siis, kui seade on saavutanud oma maksimaalsed pöörded.

Tööjuhised

- Pidage silmas, et parimad tulemused saavutatakse töödetaili kerge survega vastu lihvetast, sest siis töötatakse konstantse pöördearvuga. Liiga tugev surve töödetailile pidurdab lihvetast või see seiskub, see koormab mootori üle ega too kaasa tööprotseduuri kiirenemist.

- Kinnitage väikesed töödetailid isikliku ohutuse tagamiseks alati kruustangidesse või pitskruvisse.

Lihvimine

- Pange töödetail töödetaili alusele (4) ja juhtige aeglaselt soovitud nurga alla lihvketta (3) juurde, kuni see seda puudutab.

- Optimaalse lihvimistulemuse saavutamiseks ja lihvketta (3) ühtlaseks ärakulutamiseks tuleks töödetaili lihvketta (3) vastas kergelt edasi-tagasi liigutada.

- Laske töödetailil alati aeg-ajalt maha jahtuda.

Tähelepanu!

Kui ketas peaks töötamisel kord blokeeruma, siis palun eemaldage töödetail ja oodake, kuni seade on saavutatud taas oma maksimaalsed pöörded.

Lihvketta vahetamine

Tähelepanu: Vältimaks topeltkäia kogemata käivitamist, tuleb enne lihvketta vahetamist seade alati välja lülitada (lüliti asend „0“) ja võrgupistik pistikupesast välja tömmata.

- Lödvendage sädemekaitset ja kaitseklaasi ning tömmake vöimalikult kaugele välja, kuid ärge de-monteerige.

- Lödvendage tööriista-alust ja tömmake võimalikult kaugele välja.

- Vabastage lihvketta kaitsme (6) kruvid ja võtke see maha.

- Võtke välimine äärik ja vana lihvketas maha, pange uus lihvketas peale.

Juhis:

- Ärge eemaldage uue lihvketta külgedele paigaldatud kartongseibe, sest need toetavad äärikute kindlat haardumist lihvkettaga.

- Uurige uut lihvetast pragude ja teiste nähtavate kahjustuste suhtes ning utiliseerige vajaduse korral.

- Ärge pingutage mutrit mutrivõtmega liiga tugevasti kinni, sest vastasel juhul võib lihvketas murduda.

- Monteerige lihvketta kaitse (6) vastupidises järjekorras tagasi.

- Häälestage tööriista-alus, sädemekaitse ja kaitseklaas vastavalt montaažijuhendile.

11. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

- Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.

- Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.

- Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.

- Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.

• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmeid regulaarselt kahjustuste suhtes. Pöörake tähelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Ühendusliik Y

Kui osutub vajalikuks võrguühendusjuhe asendada, siis peab seda teostama tootja või tema esindaja, et vältida ohutusega seonduvaid ohte.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult sama tähistusega ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Ühefaasilise vahelduvvoolumootori puhul soovitame me suure käivitusvooluga (alates 3000 vatti) masinate-le C 16A või K 16A kaitset!

12. Puhastamine

Oht!

Tömmake enne köiki puhastustöid vörgupistik välja.

• Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.

13. Ladustamine

Ladustage seadet ja selle tarvikuid pimedas, kuivas, pakaseta ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on vahemikus 5 kuni 30 °C. Säilitage tööriista originaalpakendis. Katke tööriist kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit tööriista juures.

14. Hooldus

Seadme sisemuses ei leidu edasisi hooldatavaid osi.

Teenindus-informatsioon

Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi.

Kuluosad*: lihvimisvahendid, süsiharjad, ihumiskettad, nurkkaliibrid

* ei sisaldu tingimata tarnekomplektis!

Ühendused ja remondid

Elektrialase varustuse ühendamisi ja remonte tohib läbi viia ainult elektrispetsialist.

Palun edastage meile järgnevad andmed:

• Mootori vooluliik
  • Masina tüübisildi andmed
  • Mootori tüübisildi andmed

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

15. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata kujul välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Löppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Elektri- ja elektroonika-romuseadmed saab järgnevates kohtades tasuta ära anda:
• Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad).
• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda löppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

Juhised patareiseaduse (BattG) kohta

Vanad patareid ja akud ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Järgige patareide või akude turvaliseks väljavõtmi-seks elektriseadmest ja informatsiooni saamiseks nende tüübi või keemilise süsteemi kohta edasisi andmeid käsitsus- või montaažijuhendis.

• Patareide ja akude omanikud või kasutajad on sea-dusega kohustatud need kasutuse lõpus tagastama. Tagastamine piirdub majapidamisele omaste levinud koguste äraandmisega.

• Vanad patareid võivad sisaldada saasteaineid või raskemetalle, mis võivad keskkonda ja tervist kahjustada. Vanade patareide käitlemine ja neis sisalduvate ressursside kasutamine panustab mõlema tähtsa vara kaitsesse.

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu patareisid ja akusid ei tohi utiliseerida olmeprügi kaudu.

• Kui lisaks asuvad prügikonteineri sümboli all märgid Hg, Cd või Pb, siis tähistab see järgnevat:

• Hg: patarei sisaldab rohkem kui 0,0005 % elav-höbedat

• Cd: patarei sisaldab rohkem kui 0,002 % kaadmiumi
• Pb: patarei sisaldab rohkem kui 0,004 % pliid

- Akud ja patareid saab järgnevates kohtades tasuta ära anda:

• Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad)
• Patareide ja akude müügipunktid
• Ühise tagastussüsteemi vanade seadmepatareide tagastuspunktid
• Tootja tagastuspunkt (kui pole ühise tagastussüsteemi liige)

- Need ütlused kehtivad ainult akude ja patareide kohta, mis müüakse Euroopa Liidu liikmesriikides ja alluvad Euroopa direktiivile 2006/66/EÜ. Riikides väljaspool Euroopa Liitu võivad kehtida akude ja patareide utiliseerimise kohta kõrvalekalduvad nõuded.

16. Rikete körvaldamine

Järgnev tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord öigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.

Rike Võimalik põhjus Abinõu
Mootor ei tööta.	Mootor, kaabel või pistik defektne, kaitsmed läbi põlenud.	Laske masin spetsialistil üle kontrollida. Ärge remontige mootorit kunagi ise. Tähelepanu! Kontrollige kaitsmed üle ja asendage need vajaduse korral.
Mootor töötab aeglaselt ega saavuta käituspöördeid.	Pinge liiga madal, mähised kahjustatud, kondensaator läbi põlenud.	Laske energiavarustusettevõttel pinget kontrollida. Laske mootor spetsialistil üle kontrollida. Laske kondensaator spetsialistil asendada.
Mootor teeb liiga palju müra.	Mähised kahjustatud, mootor defektne.	Laske mootor spetsialistil üle kontrollida.
Mootor ei saavuta täit võimsust.	Vooluahelad võrgus üle koormatud (lambid, teised mootorid jms).	Ärge kasutage samas vooluahelas teisi seadmeid või mootoreid.
Mootor kuumeneb kergesti üle.	Mootori ülekoormamine, mootori ebapiisav jahutus.	Vältige lõikamise ajal mootori ülekoormamist ja eemaldage mootorilt tolm, et tagada mootori optimaalne jahutus.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
