Тип продукт	Комбиниран шлайф-полировачен диск (шлайфане и полиране)
Марка	Scheppach
Модел	SM150LB
Размери (Д x Ш x В)	380 x 210 x 280 mm
Тегло	Около 7,5 кг
Захранване	230-240 V~ / 50 Hz
Консумирана мощност (S1)	250 W
Консумирана мощност (S2 10 мин)	400 W
Скорост на празен ход	2980 min⁻¹
Макс. диаметър на диска	150 mm
Мин. диаметър на диска (след износване)	110 mm
Отвор на диска	12,7 mm
Ширина на диска	20 mm
Макс. диаметър на четката	150 mm
Ширина на четката	13 mm
Осветление	LED работна лампа (с батерии AAA 2x от всяка страна)
Основни функции	Шлайфане и полиране на метали, пластмаси и други материали
Безопасност	Предпазен екран, искрогасител, регулируеми инструментални опори, превключвател ON/OFF, защита срещу повторно включване
Почистване	Изключете от захранването преди почистване; използвайте влажна кърпа и черен сапун; избягвайте попадане на вода вътре
Поддръжка	Редовно проверявайте дисковете, сменяйте ако са напукани; настройвайте предпазителите; съхранявайте на сухо и защитено от замръзване
Консумативи	Дискове, четки, въглеродни четки
Ремонтопригодност	Трябва да се поверява на специалист; използвайте оригинални части

Често задавани въпроси - SM150LB SCHEPPACH

Как да монтирам опората за инструмента и искрогасителя?

Закрепете опората за инструмента (4) към предпазителя на диска с винт M6x10 и звездообразна гайка. Разстоянието между диска и опората не трябва да надвишава 2 mm. Искрогасителят се завинтва с 2 винта M5x8 от всяка страна, регулирайте разстоянието до максимум 2 mm.

Какви видове материали мога да шлайфам с този диск?

Този шлайф-полировачен диск е предназначен за шлайфане и полиране на метали и пластмаси. Не използвайте материали, съдържащи азбест или запалими вещества.

Как да сменя диска?

Изключете устройството и поставете превключвателя на '0'. Отстранете предпазителите, разхлабете външния фланец, сменете диска, като запазите картонените шайби, след това сглобете отново. Не затягайте прекалено гайката.

Каква е максималната продължителност на непрекъсната работа?

При режим S2 10 мин, моторът може да работи на пълна мощност (400 W) за максимум 10 минути, след което трябва да изстине. При нормална употреба (S1), мощността е ограничена до 250 W непрекъснато.

Как да настроя LED работната лампа?

Лампата се включва чрез натискане на превключвателя на корпуса. За смяна на батериите отворете отделението (2x AAA R03 1,5 V от всяка страна) и спазвайте полярността.

Какво да направя, ако моторът не стартира?

Проверете захранващия кабел, предпазителите и превключвателя. Ако проблемът продължава, накарайте машината да бъде проверена от специалист. Никога не ремонтирайте мотора сами.

Какви предпазни мерки да взема при шлайфане?

Носете предпазни очила, защита на слуха и противо прахова маска. Застанете отстрани на диска при стартиране. Никога не шлайфайте отстрани на диска. Поддържайте разстояние от 2 mm между предпазителите и диска.

Как да почистя устройството?

Изключете щепсела преди почистване. Използвайте влажна кърпа с малко черен сапун, без разтворители. Внимавайте водата да не проникне вътре. Издухайте праха със сгъстен въздух при ниско налягане.

Мога ли да използвам метална четка на този диск?

Да, този диск приема метална четка с макс. диаметър 150 mm. Уверете се, че скоростта на въртене на четката е поне равна на тази на устройството (2980 min⁻¹). Внимавайте за изхвърчащи жици.

Какво да направя при прегряване на мотора?

Избягвайте претоварване на мотора. Редовно почиствайте праха от вентилационните отвори. Ако моторът прегрее прекомерно, спрете устройството и го оставете да изстине. Проверете дали мрежовото напрежение е правилно.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SM150LB SCHEPPACH

Обяснение на символите върху уреда

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Предупреждение! При неспазване съществува опасност за живота, нараняване или повреждане на инструмента!
	Предупреждение - За да сведете до минимум руска от нараняване, прочетете ръководството за експлоатация.
	Носете защита за слуха. Въздействието на шум може да причини загуба на слуха.
	Носете предпазна маска за прах. При обработката на дървесина и други материали може да се стигне до образуване на вреден за здравето прах. Не трябва да се обработка съдържащ азбест материал!
	Носете защитни очила. Възникващите по време на работа искри или изпитащите от уреда трески, стърготини и прахове могат да причинят загуба на зрението.
	Внимание! Преди монтаж, почистване, преоборудване, поддръжка, съхранение и транспортиране трябва да изключите уреда и да го изключите от захранването.
	Никога не бива да се използва шлифовъчен камък от страната на четката на машината.
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 247
2. Описание на уреда (Фиг. 1)...... 247
3. Обем на доставката 247
4. Употреба по предназначение 247
5. Общи указания за безопасност 248
6. Остатьчни рискове.... 252
7. Технически данни 252
8. Разопаковане....253
9. Конструкция.... 253
10. Пускане в експлоатация 254
11. Електрическо свързване 255
12. Почистване.... 255
13. Съхранение.... 255
14. Поддръжка 255
15. Изхвърляне и рециклиране.... 256
16. Отстраняване на неизправности 257
17. Декларация за съответствие 312

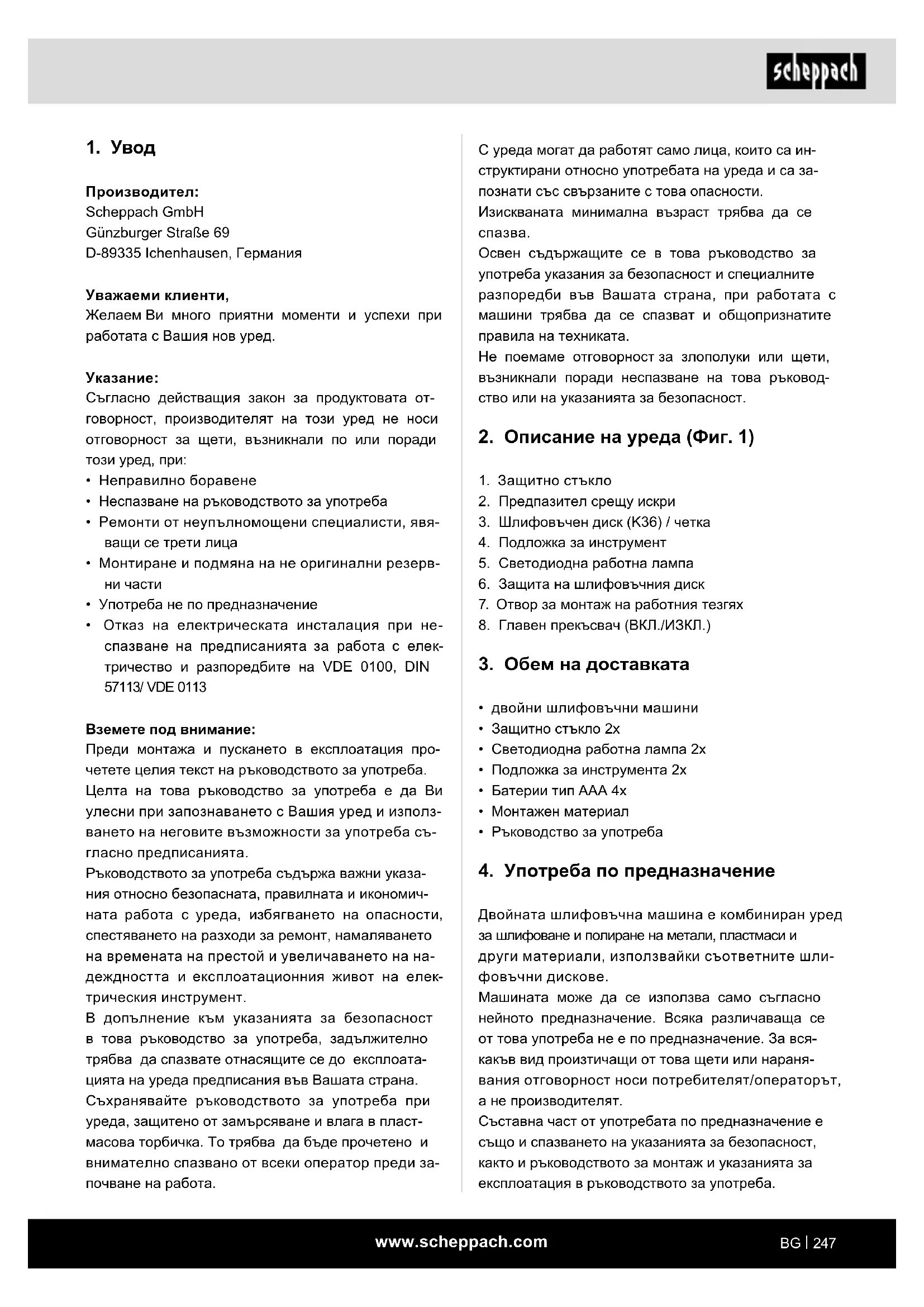

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явяващи се трети лица
- Монтиране и подмяна на не оригинални резерв- ни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата-цията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности.

Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Защитно стъкло
2. Предпазител срещу искри
3. Шлифовъчен диск (К36) / четка
4. Подложка за инструмент
5. Светодиодна работна лампа
6. Защита на шлифовъчния диск
7. Отвор за монтаж на работния тезгях
8. Главен прекъсвач (ВКЛ./ИЗКЛ.)

3. Обем на доставката

• двойни шлифовъчни машини
- Защитно стъкло 2x
• Светодиодна работна лампа 2х
- Подложка за инструмента 2x
• Батерии тип ААА 4x
• Монтажен материал
• Ръководство за употреба

4. Употреба по предназначение

Двойната шлифовъчна машина е комбиниран уред за шлифоване и полиране на метали, пластмаси и други материали, използвайки съответните шлифовъчни дискове.

Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся-какъв вид произтичащи от това щети или нараня-вания отговорност носи потребителят/операторът, а не производителят.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информира- ни относно възможните опасности.

Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност.

Други общи правила в областите трудова меди- цина и техника на безопасност също трябва да се съблюдават.

Промени по машината освобождават изцяло про- изводителя от отговорност за възникнали в резул- тат от това щети.

Машината може да се използва само с оригинални резервни части и оригинални принадлежности на производителя.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

Уредът е предназначен за употреба от възрастни. Младите хора под 16-годишна възраст мога да използват уреда само под наблюдение. Производителят не носи отговорност за щети, причинени от неправилна употреба или неправилно обслужване.

5. Общи указания за безопасност

Общи указания за безопасност за електрически инструменти

⚠ ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и ин- струкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) и до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1. Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветени-те работни места могат да доведат до злополуки.

b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.

с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

1. Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар.

b) Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.

с) Пазете Вашите електрически инструменти от дъжд и влага. Проникването на вода в електрическия уред увеличава риска от токов удар.

d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани свързващи проводници увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.

f) Когато употребата на електрическия ин- струмент във влажна среда не може да бъде избегната, използвайте дефектното- кова защита. Използването на дефектнотоко- ва защита намалява риска от токов удар.

3. Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.

b) Носете лични предпазни средства и вина- ги защитни очила. Носенето на лични пред- пазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, пред- пазна каска или защита за слуха, според вида и употребата на електрическия инструмент, намалява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки.

d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.

e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или украшения. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, украшения или дълги коси могат да бъдат захванати от движещи се части.

g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно.

Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

4. Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте електрическия инструмент. Използвайте подходящия за Вашата работа електрически инструмент. С подходящия електрически инструмент работите подобре и по-сигурно в диапазона на работникему характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишеното включване на инструмента.

d) Съхранявайте неизползваните електрически инструменти на недостъпно за деца място. Не позволявайте електрическият инструмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и принадлежностите грижливо. Проверя- вайте дали движещите се части функцио- нират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електриче- ския инструмент. Повредените части след- ва да бъдат ремонтирани преди използва- нето на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.

g) Използвайте електрически инструмент, принадлежностите и работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

5. Сервиз

a) Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрически инструмент ще се запази.

⚠️ ВНИМАНИЕ!

По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лицата с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди да използват машината.

Указания за безопасност за настолните шлифо- въчни машини

a) Не използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните инструменти, както и шлифовъчните дискове за отчупвания и пукнатини. Ако сте проверили работния инструмент и го използвате, дръжте намиращите се наблизо хора извън равнината на въртящия се работен инструмент и оставете уреда да работи в продължение на 1 минута с максимальна скорост. Повредените работни инструменти най-често се счупват за това време.

b) Допустимата скорост на работния инстру- мент трябва да е поне толкова висока, колкото посочената върху електрическия инструмент максимальна скорост. Принад- лежности, които се въртят по-бързо от до-
с) Имайте предвид, че при нормална употреба телените четки губят част от телчетата. Не претоварвайте телчетата чрез прекомерен натиск. Изхвърчащите телчета могат да проникнат много лесно през тънките дрехи и/или кожата.
d) Никога не шлайфайте върху страничните повърхности на шлифовъчния диск. Шлай-фането върху страничните повърхности може да напука шлифовъчните дискове и да ги раздалечи.

Указания за безопасност, специфични за двой- ната шлифовъчна машина

• Не докосвайте захранващия кабел, ако се повреди по време на работа или се раздели на две. Веднага издърпайте щепсела и възложете ремонта на уреда на специалист или упълномощен сервизен център.
• Не използвайте уреда, ако е влажен или трябва да работите във влажна среда.
• Ако работите на открито, свържете уреда чрез автоматичен прекъсвач, задействащ се при изтичане на ток (FI) с макс. 30 mA ток на изключване. Използвайте само удължителен кабел, одобрен за използване на открито.
• При опасност незабавно издърпайте щепсела от контакта.
• Винаги извеждайте захранващия кабела назад от уреда.
• Опасност от пожар поради искрене! При шлифоване на метали се получава искрене. Затова се уверете, че няма застрашени хора и в близост до работната зона няма запалими материали.
• Предупреждение! Токсични пари! Обработването на вредни/отровни прахове представлява риск за здравето на оператора или на намиращи се наблизо лица. Носете предпазни очила, антифони, противопрахова маска и защитни ръкавици.
• Опасност от изгаряне! Обработваният детайл се нагорещява при шлайфане. Никога не докосвайте мястото, което трябва да се обработи и го оставете да се охлади достатъчно.

При по-продължително шлифоване прекъсвайте обработката от време на време и оставяйте обработвания детайл да се охлади, преди да продължите с шлифоването. Не работете повече от 10 минути непрекъснато.

- Двойната шлифовъчна машина е предназначена за сухо повърхностно шлифоване на метални повърхности. Уредът може да се използва само за сухо шлайфане.

- Не трябва да се обработка съдържащ азбест материал. Азбестът се смята за канцерогенен. Не използвайте повредени шлифовъчни дискове.

- Използвайте само шлифовъчни дискове, чиито данни съвпадат с данните върху типовата табелка на машината. Скоростта на въртене трябва да е равна или по-голяма от посочената.

- Периодично регулирайте защитните държачи (искроотражателите) и защитните стъкла, за да се компенсира износването на шлифовъчните дискове. Поддържайте възможно най-малко разстояние.

- Избягвайте контакт с движещия се шлифовъчен диск.

- Не оставяйте уреда да работи без наблюдение.

- Никога не използвайте уреда за други цели.

- Преди да включите щепсела в контакта винаги се уверявайте, че уредът е изключен.

- Винаги първо включвайте уреда и след това насочвайте обработвания детайл към шлифовъчния диск. След като приключите с обработката свалете обработвания детайл и след това изключете уреда.

• Винаги дръжте обработвания детайл с две ръце.

- Осигурете безопасно разстояние.

- След като приключите с обработката на металите оставете шлифовъчния/те диск/ове да спрат напълно.

- Издърпвайте щепсела от контакта при работни паузи, преди всякакви работи по уреда или не-използване на уреда.

- Работете внимателно с уреда. Уредът трябва да е винаги чист, сух и без масло и греси.

- Винаги бъдете внимателни! Обръщайте внимание на това, което правите, и подхождайте разумно. Никога не използвайте уреда, когато не сте концентрирани или не се чувствате добре.

- Шлифовъчните дискове трябва да се съхраняват така, че да не са изложени на механични повреди и вредни влияния на околната среда.

- Никога не използвайте дефектни или деформирани шлифовъчни дискове.

- Често проверявайте настройката на защитата срещу искри и съответно регулирайте износването на шлифовъчния диск. Поддържайте възможно май-малко разстояние между защитата срещу искри и шлифовъчния диск (не по-голямо от 2 mm).

- Често проверявайте настройката на подложката за инструмента и съответно регулирайте износването на шлифовъчния диск. Поддържайте възможно май-малко разстояние между защитата срещу искри и шлифовъчния диск (не по-голямо от 2 mm).

- Използвайте само шлифовъчни дискове, чиито отвор съвпада точно върху вала на двойната шлифовъчна машина. Не използвайте шлифовъчни дискове с твърде малък отвор.

- Не презатягайте гайките на диска.

- Никога не шлифовайте със студен шлифовъчен диск. Преди да започнете да работите оставете шлифовъчния диск да работи една минута на празен ход.

- Не шлифовайте със страничните повърхности на шлифовъчния диск. Шлифовайте само с чел- ната страна.

- Не нанасяйте охлаждащо средство директно върху шлифовъчния диск. Охлаждащото средство може да повлияе на здравината на свързване на шлифовъчния диск и по този начин да доведе до повреждането му.

- При включване на уреда стойте отстрани на шлифовъчния диск.

- Насочвайте шлифовъчния диск само с челната страна. Шлифоването със страничната повърхност води до изтъняване на шлифовъчния диск, което застрашава безопасната употреба.

- Шлифоването генерира топлина. Хванете обработвания детайл едва след като се охлади достатьчно.

- Използвайте само шлифовъчни дискове, предназначени за безопасна употреба върху двойна шлифовъчна машина. Не използвайте шлифовъчни дискове, чиято посочена максимальна скорост на въртене е по-малка от оборотите на уреда.

- Не използвайте повредени или деформирани дискове или четки.

- Използвайте само шлифовъчни дискове и четки, чиито посочени обороти са поне толкова високи, колкото са оборотите, посочени върху типовата табелка на електрическия инструмент.

- Оставяйте четката винаги закрепена върху шпиндела, за да ограничите риска от контакт с въртящия се шпиндел

Указания за безопасност при боравене с батерии

1. Винаги обръщайте внимание на това, батериите да се поставят с правилната полярност (+ и –), както е посочено върху батерията.

2. Не свързвайте батерии накъсо.

3. Не зареждайте батерии, които не са презареждащи се.

4. Не разреждайте батерии прекалено!

5. Не смесвайте стари и нови батерии, както и батерии от различен тип или производител! Сменяйте едновременно всички батерии от един комплект.

6. Незабавно изваждайте изразходваните бате- рии от уреда и ги изхвърляйте правилно!

7. Не загрявайте батерии!

8. Не заварявайте или запоявайте директно върху батерии!

9. Не разглобявайте батериите!

10. Не деформирайте батерии!

11. Не хвърляйте батерии в огън!

12. Съхранявайте батерии извън обсега на деца.

13. Не позволявайте на деца да сменят батерии без наблюдение!

14. Не съхранявайте батерии в близост до огън, печки и други източници на топлина. Не оставяйте батерия изложена на директна слънчева светлина, не я използвайте или съхранявайте в автомобили при горещо време.

15. Съхранявайте неизползваните батерии в оригиналната опаковка и ги дръжте далеч от метални предмети. Не смесвайте разопаковани батерии и не ги хвърляйте безразборно! Това може да доведе до късо съединение на батерията, а така до повреди, изгаряния и дори до опасност от пожар.

16. Изваждайте батериите от уреда, когато той няма да се използва продължително време, освен ако уредът не е предназначен за аварийни случаи!

17. НИКОГА не хвашайте изтекли батерии без съответни предпазни мерки. Ако изтеклата течност има контакт с кожата, незабавно изплакнете кожата в тази област под течаща вода. Задължително предотвратете контакт на очите и устата с течността. В подобен случай незабавно потърсете лекарска помощ.

18. Почиствайте контактите на батериите и съответните контакти в уреда преди поставяне на батериите.

6. Остатъчни рискове

Машината е конструирана съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.
• Предотвратявайте случайни включвания на машината: при поставяне на щепсела в контакта пусковият бутон не бива да е натиснат. Използвайте работния инструмент, препоръчан в това ръководство за употреба. Така постигате опти-мална производителност на Вашата машина.
• Дръжте ръцете си далеч от работната зона, когато машината работи.

7. Технически данни

Консумирана мощност	S1: 250 W S2 10 min: 400 W
Обороти на празен ход	2980 min^1
Конструктивен размер 380 x 210 x 280 mm
∅ диск макс. ∅ 150 mm
∅ диск мин.(След износване)	∅ 110 mm
∅ четка макс. ∅ 150 mm
∅ четка мин.(След износване)	∅ 120 mm
Отвор на диска ∅ 12,7 mm
Широчина на диска	20 mm
Широчина на четката	13 mm

Работна лампа

Запазва се правото на технически промени!

Продължителност на включване:

S1 = Непрекъсната работа с постоянно натоварване

Продължителността на включване S2 10 мин. (кратковременен режим на работа) показва, че двигателят с номинална мощност (400 W) може да се натоварва продължително само за времето (10 мин.), посочено на типовата табелка. В противен случай двигателят ще се нагрее твърде много. По време на паузата двигателят се охлажда отно-во до началната си температура.

Шум и вибрации

Стойностите на шум и вибрации са определени съгласно EN 62841.

⚠ Предупреждение: Шумът може да окаже сериозни въздействия върху Вашето здраве. Ако шумът на машините превишава 85 dB (A), моля носете подходяща защита за слуха.

Ниво на звукова мощност L _WA 92 dB

Ниво на звуково налягане L _pA 79 dB

Неопределеност K_wa/pA 3 dB

8. Разопаковане

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.
• По възможност запазете опаковката до изтичане на гаранционния срок.
• Преди употреба се запознайте с уреда посредством ръководството за употреба.
• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.

- При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на уреда.

⚠ ПРЕДУПРЕЖДЕНИЕ!

Уредът и опаковъчният материал не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

9. Конструкция

Предупреждение!

Винаги изтегляйте щепсела от контакта, преди да извършвате настройки по уреда.

• Преди свързването се уверете, че данните върху фирмената табелка съвпадат с данните на мрежата.
• Винаги изтегляйте щепсела от контакта, преди да извършвате настройки по уреда.
• Преди всякакви работи по поддръжката и монтажа издърпвайте щепсела от контакта.
• Машината трябва да се постави стабилно, т.е. да бъде завинтена върху работна маса или подобна.
• Преди пускане в експлоатация приспособлени- ята за безопасност трябва да бъдат правилно монтирани.
• Шлифовъчните дискове трябва да могат да се движат свободно.

Указание за безопасност! Свържете уреда едва след като приключите с всички работи по монтажа и настройката и прочетете и разберете ръководство-то за експлоатация и инструкциите за безопасност.

Подложка за инструмента (отляво и отдясно) (Фиг. 1, 2, 2.1)

Затегнете подложката за инструмента (4) с винта с полуобла ниска глава (M6x10) (a) и звездообразната ръкохватка (b) на защитата на шлифовъчните дискове (6). Максималното разстояние между шлифовъчния диск (3) и подложката за инструмента (4) трябва да е макс. 2 mm.

Защита срещу искри със светодиодна работна лампа (отляво и отдясно) (Фиг. 1, 3)

Затегнете защитата срещу искри (2) със светодиодна работна лампа (5) с 2 винта със сферично-цилиндрична глава M5x8 (с) на защитата на шлифовъчните дискове (6).

Разстоянието до шлифовъчния диск (3) трябва да е максимум 2 mm. Разстоянието между защитата срещу искри (2) и шлифовъчния диск (3) може да се настрои чрез разхлабване на двата винта със сферично-цилиндрична глава (с). Затегнете добре винтовете.

Осветлението (5) може да се включи чрез натиска- не на превключвателя (d) върху лампата. Натисне- те отново, за да изключите осветлението.

За да поставите/смените батериите (2xAAA R03 1,5 V), отворете капачето на отделението за батериите (Фиг. 4.1). Поставете батериите (2x от всяка страна) (Фиг.4.2). Изхвърлете сменените батерии на предвидените за това места. Монтирайте отново капака на отделението за батериите в обратна последователност (Фиг. 4.1).

Защитни стъкла (Фиг. 1, 5, 5.1)

Монтирайте защитното стъкло (1) с винта с полу- обла ниска глава M5x55 (e) и винта с назъбена гла- ва (f) на светодиодната работна лампа (5).

Защитата може да се настройва индивидуално, така че очите на потребителя да бъдат защитени по време на шлифоване.

Преди пускането в експлоатация задължител- но сглобете напълно уреда!

Включване / изключване

• За да включите уреда, поставете превключвателя за включване/изключване (8) в позиция ON (ВКЛ.).
• За да изключите уреда, поставете превключателя за включване/изключване (() в позиция Off (Изкл.).

Започнете с шлифоването едва след като уредът достигне максимальните си обороти.

Указания за работа

- Имайте предвид, че най-добри резултати се по- стигат при малък натиск на обработвания де- тайл върху шлифовъчния диск, тъй като togава се работи с постоянни обороти. Твърде силният натиск забавя или спира шлифовъчния диск, то- ва претоварва двигателя и води до ускоряване на работния процес.

- За Ваша собствена безопасност винаги захващайте малките детайли с преса или винтова стяга.

Шлайфане

• Поставете обработвания детайл върху опората за детайла (4) и бавно го доближете под желания ъгъл до шлифовъчния диск (3), докато го докосне.
• За да се постигне максимален резултат от шлифоването и равномерно износване на шлифовъчния диск (3), обработваният детайл трябва да се движи лесно напред и назад върху шлифовъчния диск (3).
• Винаги оставяйте шлифовъчния диск да се охлади.

Внимание!

Ако по време на работа дискът блокира, махнете детайла, който обработвате, и изчакайте уреда да достигна максималните си обороти.

Смяна на шлифовъчния диск

Внимание: За да избегнете наранявания, причинени от неволно стартиране на двойната шлифовъчна машина, винаги преди смяна на шлифовъчните дискове изключвайте уреда (превключвател в положение „0“) и издърпвайте щепсела от контакта.

• Разхлабете защитата срещу искри и защитното стъкло и ги издърпайте, доколкото е възможно, но не ги сваляйте.
• Разхлабете подложката за инструмента и я издърпайте, доколкото е възможно.
• Развийте винтовете на защитата на шлифовъчните дискове (6) и ги свалете.
• Свалете външния фланец и стария шлифовъчен диск, поставете новия шлифовъчен диск.

Указание:

• Не сваляйте картонените дискове, закрепени отстрани на новия шлифовъчен диск, тъй като те спомагат за надеждното закрепване на фланците към шлифовъчния диск.
• Проверете новия шлифовъчен диск за пукнатини или други видими повреди и го изхвърлете, ако е необходимо.
• Поставете отново фланеца и гайката.
• С помощта на гаечен ключ затегнете леко гайката, тъй като в противен случай шлифовъчният диск може да се счупи.
• Монтирайте отново защитата на шлифовъчните дискове (6) в обратна последователност.

- Настройте отново подложката за инструмента, защитата срещу искри и защитното стъкло според ръководството за монтаж.

11. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN.

Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Вид на свързването Y

Ако е необходима смяна на проводника за свързване към мрежата, това трябва да се извърши от производителя или негов представител, за да се избегне застрашаване на безопасността.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници със същото обозначение.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

При еднофазен двигател за променлив ток за машини с висок пусков ток (от 3000 W) Ви препоръчваме предпазител от С 16А или К 16А!

12. Почистване

Опасност!

Преди всякакви работи по почистване изтегляйте мрежовия щепсел.

• Поддържайте предпазните приспособления, вентилационните процепи и корпуса на двигателя възможно най-чисти от прах и замърсявания. Избърсвайте уреда с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане.
• Препоръчваме да почиствате уреда веднага след всяка употреба.
• Почиствайте уреда редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на уреда. Внимавайте за това, да не може да попадне вода във вътрешността на уреда. Проникването на вода в електрическия уред увеличава риска от токов удар.

13. Съхранение

Съхранявайте уреда и неговите аксесоари на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура за съхранение е между 5 и 30 °C. Съхранявайте инструмента в оригиналната опаковка. Покрийте инструмента, за да го защитите от прах или влага. Съхранявайте ръководството за употреба при инструмента.

14. Поддръжка

Във вътрешността на уреда няма други части, изискващи поддръжка.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Шлифовъчен материал, въгленови четки, наточващи дискове, ъглови шаблони

* не са включени задължително в обема на доставката!

Връзки и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

Ако имате някакви запитвания, моля, посочете следните данни:

• Тип ток на двигателя
  • Данни от типовата табелка на уреда
• Данни от типовата табелка на двигателя

Резервните части и принадлежностите се предлагат в нашия серверен център. За целта сканирайте QR кода на заглавната страница.

15. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, из- хвърлете опаковката по приро- досъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради). - Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електрически уред се доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

Указания за Закона за батериите и акумулаторите (BattG)

Старите батерии и акумулатори не трябва да се изхвърлят заедно с битовите отпадъци, а трябва да се събират и изхвърлят разделно!

- За безопасно изваждане на батерии или акуму- латори от електрически уред и за информация относно техния тип, респ. химическа система, моля, обърнете внимание на допълнителната информация в инструкциите за експлоатация или монтаж.

- Собствениците, респ. ползвателите на батериите и акумулаторите са законово задължени да ги върнат след употреба. Връщането е ограничено до предаване на нормални количества за домакинството.

• Старите батерии могат да съдържат вредни вещества или тежки метали, които могат да нане-сат вреди на околната среда или на човешкото здраве. Рециклирането на старите батерии и използването на съдържащите се в тях ресурси помага за защита на тези две важни блага.
• Символът на зачеркната кофа на колела означава, че батериите и акумулаторите не трябва да се изхвърлят заедно с битовите отпадъци.
• Ако знаците Hg, Cd или Pb също са под символа за кофата за боклук на колела, това означава следното:
• Hg: Батерията съдържа повече от 0,0005 % живак
• Cd: Батерията съдържа повече от 0,002 % кадмий

• Pb: Батерията съдържа повече от 0,004 % олово

• Акумулаторите и батериите може да се предават безплатно на следните места:

• Публични събирателни пунктове (например дворове на общински сгради)
• Магазини за продажба на батерии и акумула- тори
• Пунктове за връщане на общата система за връщане на стари батерии на уреди
• Пункт за връщане на производителя (ако не е член на общата система за връщане)

- Това се отнася само за акумулаторите и батериите, които се продават в Европейския съюз и са предмет на европейската Директива 2006/66/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на акумулаторите и батериите.

16. Отстраняване на неизправности

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервис.

Неизправност Възможна причина Отстраняване
Двигателят не се стартира.	Дефектен двигател, кабел или щепсел, изгорели предпазители.	Възложете проверката на машината на специалист. Никога не ремонтирайте двигателя сами. Внимание! Проверете предпазителите и ги сменете, ако е необходимо.
Двигателят се стартира бавно и не достига работните обороти.	Прекалено ниско напрежение, повредени намотки, изгорял кондензатор.	Възложете проверка на напрежението на доставчика на електроенергия. Възложете проверка на двигателя на специалист. Възложете смяна на кондензатора на специалист.
Двигателят създава прекалено силен шум.	Повредени намотки, дефектен двигател.	Възложете проверка на двигателя на специалист.
Двигателят не достига пълна мощност.	Токовите вериги в мрежата са претоварени (лампи, други двигатели и т.н.).	Не използвайте други уреди или двигатели на същата токова верига.
Двигателят прегрява лесно.	Претоварване на двигателя, недостатъчно охлаждане на двигателя.	Избягвате претоварване на двигателя по време на шлайфане и отстранявайте прахът от двигателя, за да осигурите максимально охлаждане на двигателя.

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
