| Produkttype | Kombineret slibemaskine (slibning og polering) |
| Mærke | Scheppach |
| Model | SM150LB |
| Mål (L x B x H) | 380 x 210 x 280 mm |
| Vægt | Ca. 7,5 kg |
| Strømforsyning | 230-240 V~ / 50 Hz |
| Optagen effekt (S1) | 250 W |
| Optagen effekt (S2 10 min) | 400 W |
| Tomgangshastighed | 2980 min⁻¹ |
| Maks. slibeskive diameter | 150 mm |
| Min. slibeskive diameter (efter slitage) | 110 mm |
| Slibeskivens boring | 12,7 mm |
| Slibeskivens bredde | 20 mm |
| Maks. børstediameter | 150 mm |
| Børstens bredde | 13 mm |
| Belysning | LED-arbejdslampe (med AAA-batterier 2x pr. side) |
| Hovedfunktioner | Slibning og polering af metaller, plast og andre materialer |
| Sikkerhed | Beskyttelsesskærm, gnistfang, justerbare emnestøtter, ON/OFF-kontakt, beskyttelse mod genstart |
| Rengøring | Tag stikket ud før rengøring; brug en fugtig klud og sortsæbe; undgå vand indvendigt |
| Vedligeholdelse | Kontrollér regelmæssigt slibeskiverne, udskift hvis revnede; justér beskyttelserne; opbevares tørt og frostfrit |
| Sliddele | Slibeskiver, børster, kulbørster |
| Reparerbarhed | Skal overlades til en specialist; brug originale dele |
Ofte stillede spørgsmål - SM150LB SCHEPPACH
Brugerspørgsmål om SM150LB SCHEPPACH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kværn i PDF-format gratis! Find din vejledning SM150LB - SCHEPPACH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. SM150LB af mærket SCHEPPACH.
BRUGSANVISNING SM150LB SCHEPPACH
Forklaring til symbolerne på maskinen
Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.
 | Advarsel! Tilsidesættelse er forbundet med livsfare, fare for personskader eller beskadigelse af værktøjet! |
 | Advarsel - Læs brugsanvisningen for at reducere risikoen for personskader. |
 | Brug høreværn. Støjpåvirkning kan føre til høretab. |
 | Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Asbestholdigt materiale må ikke bearbejdes! |
 | Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af produktet, kan forårsage synstab. |
 | PAS PÅ! Før montering, rengøring, ombygning, tilpasning, opbevaring og transport gennemføres, skal maskinen slukkes og afbrydes fra strømforsyningen. |
  | En slibesten må aldrig bruges på maskinens børsteside. |
 | Produktet opfylder gældende EU-direktiver. |
 | Produktet opfylder gældende serbiske direktiver. |
- Indledning 224
- Maskinbeskrivelse (fig. 1)....224
- Leveringsomfang 224
- Tilsigtet brug 224
- Generelle sikkerhedshenvisninger 225
- Restrisici 228
- Tekniske data....228
- Udpakning....229
- Konstruktion....229
- Ibrugtagning....230
- Elektrisk tilslutning....230
- Rengøring 231
- Opbevaring 231
- Vedligeholdelse 231
- Bortskaffelse og genanvendelse 231
- Fejlfinding....233
- Overensstemmelseserklæring 311

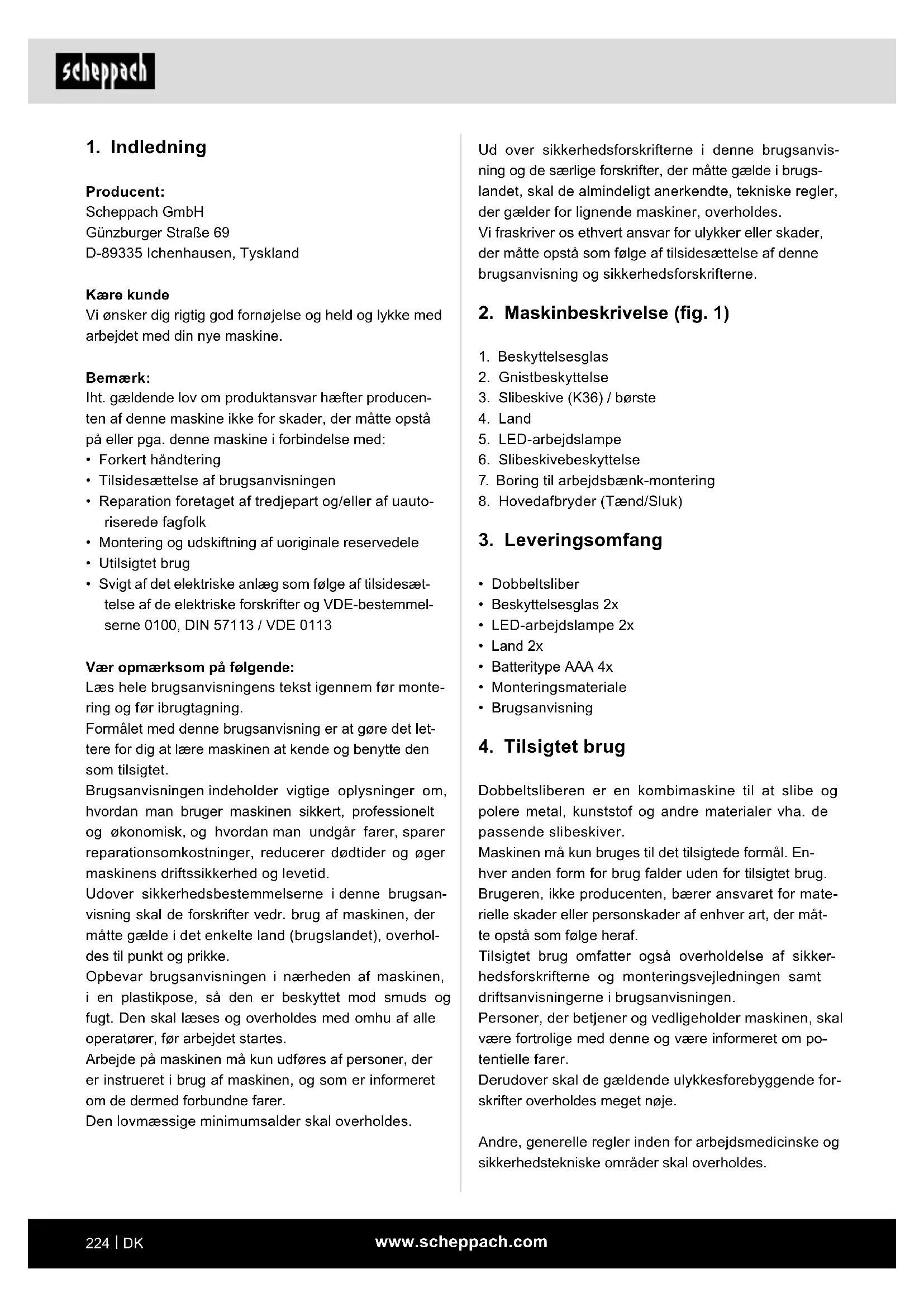

1. Indledning
Producent:
Scheppach GmbH
Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.
Bemærk:
Iht. gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der måtte opstå på eller pga. denne maskine i forbindelse med:
- Forkert håndtering
- Tilsidesættelse af brugsanvisningen
- Reparation foretaget af tredjepart og/eller af uautoriserede fagfolk
- Montering og udskiftning af uoriginale reservedele
- Utilsigtet brug
- Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113
Vær opmærksom på følgende:
Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.
Formålet med denne brugsanvisning er at gøre det lettere for dig at lære maskinen at kende og benytte den som tilsigtet.
Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger maskinen sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer dødtider og øger maskinens driftssikkerhed og levetid.
Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af maskinen, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.
Opbevar brugsanvisningen i nærheden af maskinen, i en plastikpose, så den er beskyttet mod smuds og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes.
Arbejde på maskinen må kun udføres af personer, der er instrueret i brug af maskinen, og som er informeret om de dermed forbundne farer.
Den lovmæssige minimumsalder skal overholdes.
Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der måtte gælde i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for lignende maskiner, overholdes.
Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.
2. Maskinbeskrivelse (fig. 1)
- Beskyttelsesglas
- Gnistbeskyttelse
- Slibeskive (K36) / børste
- Land
- LED-arbejdslampe
- Slibeskivebeskyttelse
- Boring til arbejdsbænk-montering
- Hovedafbryder (Tænd/Sluk)
3. Leveringsomfang
- Dobbeltsliber
- Beskyttelsesglas 2x
• LED-arbejdslampe 2x - Land 2x
- Batteritype AAA 4x
• Monteringsmateriale - Brugsanvisning
4. Tilsigtet brug
Dobbeltsliberen er en kombimaskine til at slibe og polere metal, kunststof og andre materialer vha. de passende slibeskiver.
Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for tilsigtet brug.
Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.
Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.
Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om potentielle farer.
Derudover skal de gældende ulykkesforebyggende forskrifter overholdes meget nøje.
Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.
Hvis der foretages ændringer ved maskinen, bortfalder producentens ansvar for deraf følgende skader.
Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.
Vær opmærksom på, at vores udstyr ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis udstyret bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.
Maskinen er beregnet til at blive betjent af voksne. Unge over 16 år må kun benytte maskinen under opsyn. Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt anvendelse eller forkert betjening.
5. Generelle sikkerhedshenvisninger
Generelle sikkerhedsforskrifter for elværktøj
ADVARSEL!
Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.
Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.
Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) og til batteridrevne elværktøjer (uden lysnetkabel).
1. Arbejdspladssikkerhed
a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.
2. Elektrisk sikkerhed
a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køle-skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Hold elværktøjer på afstand af regn og fugt. Indtrængning af vand i en elektrisk enhed øger risikoen for at få elektrisk stød.
d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.
e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.
f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.
3. Personers sikkerhed
a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan medføre alvorlige personskader.
b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller hørevæm, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
d) Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.
e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og oprethold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.
g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske fare pga. støv.
h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.
- Anvendelse og behandling af elværktøjet
a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne brugsanvisning. Elværktøjer er farlige i hænderne på uerfarne personer.
e) Elværktøjer og tilbehør skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f) Hold skæreværktøjer skarpe og rene. Omhyggeligt plejede skæreværktøjer med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
g) Brug elværktøj, tilbehør og indsatsværktøj osv. i henhold til disse anvisninger. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.
- Service
a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina-le reservedele. Dette sikrer, at elværktøjet også fremover er sikker at bruge.
⚠ PAS PÂ!
Dette elværktøj genererer et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder påvirke aktive eller passive medicinske implantater negativt. For at minimere faren for alvorlige personskader eller personskader med døden til følge anbefales det personer med medicinske implantater at konsultere læge og producenten af det medicinske implantat, før maskinen benyttes.
Sikkerhedsforskrifter for bordslibemaskiner
a) Brug ikke beskadigede indsatsværktøjer. Inden hver brug skal indsatsværktøjer som fx slibeskiver for splintringer og revner. Når man har kontrolleret og brugt indsatsværktøjet, skal man holde sig selv og tilstedeværende personer uden for det roterende værktøjs plan og lade maskinen køre med maks. omdrejningstal i 1 minut. Beskadigede indsatsværktøjer knækker som oftest i løbet af denne testperiode.
b) Det tilladte omdrejningstal for indsatsværktø-jet skal være mindst lige så høj som det maks. omdrejningstal, der er angivet på elværktø-jet. Tilbehør, der roterer hurtigere end tilladt, kan knække og blive slynget bort.
c) Bemærk, at trådbørster også mister trådstykker ved normal brug. Undgå at overbelaste trådene pga. for kraftigt tryk. Udslyngede trådstykker kan meget let trænge ind i tyndt tøj og/eller i huden.
d) Der må aldrig slibes på slibeskivens sideflader. Slibning på sidefladerne kan bevirke, at slibeskiven brister og slynges fra hinanden.
Maskinspecifikke sikkerhedsinstrukser til dob- beltsliberen
- Berør ikke elkablet, hvis det beskadiges eller skæres over under arbejdet. Træk elstikket ud med det samme, og sørg herefter for, at maskinen kun repareres af en fagmand eller på et autoriseret serviceværksted.
- Maskinen må ikke være fugtig, når den bruges, og må ikke benyttes i fugtige omgivelser.
- Arbejdes der ude i det fri, tilsluttes maskinen via et HFI-relæ med en brydestrøm på maks. 30 mA. Anvend kun en forlængerledning, der er tilladt til brug udendørs.
- Træk netstikket ud af stikkontakten, så snart der opstår fare.
- Før altid elkablet væk fra maskinen i bagudgående retning.
- Brandfare på grund af gnistregn! Der opstår gnistregn i forbindelse med slibning af metal. Vær derfor ubetinget opmærksom på, at personer ikke udsættes for fare, og at brændbare materialer ikke befinder sig i nærheden af arbeidsområdet.
- Advarsel! Giftige dampe! Bearbejdningen af skadeligt / giftigt støv udgør en sundhedsrisiko for betjeningspersonen eller personer, der opholder sig i nærheden. Brug beskyttelsesbriller, høreværn, støvbeskyttelsesmaske og beskyttelseshandsker.
- Fare for forbrænding! Emnet bliver varmt under slibearbejdet. Tag aldrig fat i det på det sted, hvor det skal bearbejdes, og lad det afkøle tilstrækkeligt. Afbryd bearbejdningen igen og igen netop under længere slibearbejde og lad emnet afkøle, før slibe-arbejdet fortsættes. Kontinuerlig drift på 10 minutter bør ikke overskrides.
- Dobbeltslibemaskinen er beregnet til tør fladeslibning af metaloverflader. Maskinen må kun benyttes til tørslibning.
- Asbestholdigt materiale må ikke bearbejdes. Asbest regnes som kræftfremkaldende. Anvend ikke beskadigede slibeskiver.
- Anvend kun slibeskiver, hvis data stemmer overens med maskinens typeskilt. Omløbshastigheden bør være lig med eller større end det angivne tal.
- Justér beskyttelsesholderne (gnistværn) og beskyttelsesskærmene af og til, så sliddet på slibeskiverne udlignes. Hold afstanden så lille som mulig.
- Undgå kontakt med den kørende slibeskive.
- Brug ikke maskinen uden opsyn.
- Anvend aldrig maskinen til formål, den ikke er beregnet til.
- Tænd altid først for maskinen, og før først herefter emnet hen mod slibeskiven. Løft emnet væk efter bearbeidningen, og sluk derefter maskinen.
- Hold altid fast i emnet med begge hænder.
- Sørg for at stå sikkert.
- Vent til slibeskiven / slibeskiverne står helt stille efter bearbeidning af metal.
- Træk altid netstikket ud af stikkontakten, før der holdes arbejdspauser, før der arbejdes på maskinen, og når maskinen ikke er i brug.
- Behandl maskinen forsigtigt og omhyggeligt. Maskinen skal altid være ren, tør og fri for olie eller smørefedt.
- Vær altid opmærksom! Vær altid opmærksom på, hvad du gør, og gå altid fornuftig til værks. Anvend aldrig maskinen, hvis du er ukoncentreret eller føler dig utilpas.
- Slibeskiver skal opbevares på en sådan måde, at de ikke udsættes for mekaniske beskadigelser og skadelige miljøpåvirkninger.
- Brug ikke defekte eller deformede slibeskiver.
- Kontrollér hyppigt indstillingen af gnistbeskyttelsen, og juster tilsvarende nedslidningen af slibeskiven. Afstanden mellem gnistbeskyttelsen og slibeskiven skal være så lille som mulig (maks. 2 mm).
- Kontrollér hyppigt indstillingen af landet, og juster tilsvarende nedslidningen af slibeskiven. Afstanden mellem gnistbeskyttelsen og slibeskiven skal være så lille som mulig (maks. 2 mm).
- Benyt kun slibeskiver, hvis boring passer præcist til dobbeltsliberens aksel. Der må ikke benyttes slibeskiver med for lille boring.
- Skivemøtrikken må ikke overdrejes.
- Undlad at slibe med kold slibeskive. Inden påbegyndelse af slibearbejdet skal man lade slibeskiven køre i tomgang i et minut.
- Undlad at slibe på slibeskivens sideflader. Der må kun slibes på kantsiden.
- Kom ikke kølemiddel direkte på slibeskiven. Kølemiddel kan påvirke slibeskivens bindestyrke og dermed forårsage, at den svigter.
- Gnister kan være farlige. Der må ikke slibes i nærhe- den af brændbar gas og væske.
- Når man starter maskinen, skal man stille sig ved siden af slibeskiven.
- Slibeskiven må kun afrettes på kantsiden. Ved slibning på sidefladerne kan slibeskiven blive for tynd i forhold til sikker brug.
- Slibning udvikler varme. Du må først tage fat i emnet, när det er tilstrækkeligt afkølet.
- Benyt kun slibeskiver, der er designet til sikker brug i dobbeltsliberen. Undlad at benytte slibeskiver, hvis angivne maks. omløbshastighed er lavere end maskinens hastighedsspecifikation.
- Undlad at anvende beskadigede eller deformerede skiver eller børster.
- Benyt kun slibeskiver og børster, hvis påtrykte omdrejningstal er mindst lige så højt som det omdrejningstal, der er angivet på elværktøjets typeskilt.
- Sørg for, at børsten altid er fastgjort til spindlen for at begrænse risikoen for at komme i kontakt med den roterende spindel.
Sikkerhedshenvisninger vedrørende håndtering af batterier
- Vær altid opmærksom på, at batterierne sættes rigtigt i (+ - og - - poler) iht. det, der er angivet på batteriet.
- Kortslut ikke batterier.
- Oplad ikke batterier, der ikke er egnet til genopladning.
- Aflad ikke batteriet for meget!
- Bland ikke gamle og nye batterier samt batterier af forskellig type eller fra forskellige producenter! Skift alle batterier fra en pool på samme tid.
- Fjern omgående opbrugte batterier fra apparatet og bortskaf dem korrekt!
- Opvarm ikke batterier!
- Hverken svejs eller lod direkte på batterier!
- Skil ikke batterier ad!
- Deformer ikke batterier!
- Kast ikke batterier i ilden!
- Opbevar batterier uden for børns rækkevidde.
- Børn skal være under opsyn, hvis de skifter batterier!
- Opbevar ikke batterier i nærheden af ild, komfurer eller andre varmekilder. Udsæt ikke batteriet for direkte solstråler og opbevar det ikke i køretøjer, når det er varmt.
- Opbevar ubrugte batterier i den originale emballage og hold dem væk fra metalgenstande. Bland ikke udpakkede batterier og flyt ikke rundt på dem! Dette kan føre til kortslutning på batteriet og dermed til beskadigelser, forbrændinger eller endda til fare for brand.
- Tag batterier ud af apparatet, hvis dette ikke bruges i længere tid, medmindre det er til nødstilfælde!
- Tag ALDRIG fat i batterier, der er løbet ud, uden passende beskyttelse. Kommer den udløbende væske i kontakt med huden, skal dette område af huden straks skylles under rindende vand.
Forhindr i hvert fald, at øjne og mund kommer i kontakt med væsken. Gå i dette tilfælde straks til læge.
- Rengør batterikontakter og modkontakter i produktet, før batterierne lægges i.
6. Restrisici
Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.
- Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
- Desuden kan der forefindes ikke-åbenlyse restrisici, selv om alle foranstaltninger er truffet.
- Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
- Undgå utilsigtet igangsætning af maskinen: Når stikket sættes i stikkontakten, må driftsknappen ikke være trykket ind. Brug det indsatsværktøj, der anbefales i denne brugsanvisning. Derved opnår du, at maskinen kører med optimal ydeevne.
- Hold hænderne væk fra arbejdsområdet, når maskinen er i drift.
7. Tekniske data
Motor 230 - 240 V\~ / 50 Hz
| Optagelseseffekt | S1: 250 W S2 10 min: 400 W |
| Tomgangshastighed 2980 min | -1 |
| Dimensioner 380 x 210 x 280 mm | |
| ∅ skive maks. ∅ 150 mm | |
| ∅ skive min. (Efter slitage) | ∅ 110 mm |
| ∅ børste maks. ∅ 150 mm | |
| ∅ børste min. (Efter slitage) | ∅ 120 mm |
| Skiveboring ∅ 12,7 mm | |
| Skivebredde | 20 mm |
| Børstebredde | 13 mm |
| Arbejdslampe | LED med batteri (2x) |
| Vægt ca. | 7,5 kg |
Forbehold for tekniske ændringer!
Driftsvarighed:
Driftsvarigheden S2 10 min (korttidsdrift) betyder, at motoren med den nominelle effekt (400W) kun må belastes varigt i den periode (10 min), der er angivet på dataskiltet. Ellers kan den blive overophedet. I løbet af pausen køles motoren ned til udgangstemperaturen.
Støj og vibration
Støj- og vibrationsværdierne er bestemt i henhold til EN 62841.
Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB (A), skal du benytte egnet høreværn.
Støjkarakteristika
Lydeffektniveau L _WA 92 dB
Lydtryksniveau L _pA 79 dB
Usikkerhed K _wa/pA 3 dB
8. Udpakning
- Åbn emballagen, og tag forsigtigt maskinen ud.
- Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
- Kontrollér, om leveringsomfanget er fuldstændigt.
- Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks speditøren i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
- Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
- Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbejdet påbegyndes.
- Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås i faghandlen.
- Husk, at bestillinger skal være forsynet med artikel-numre samt maskintype og byggeår.
⚠ ADVARSEL!
Maskine og emballeringsmateriale er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!
9. Konstruktion
Advarsel!
Træk altid netstikket ud af stikkontakten, inden der foretages indstillinger på maskinen.
- Kontrollér inden tilslutningen, at dataene på type-skiltet stemmer overens med netdataene.
- Træk altid netstikket ud af stikkontakten, inden der foretages indstillinger på maskinen.
- Træk netstikket ud, før vedligeholdelses- og monteringsarbejde gennemføres.
- Maskinen skal opstilles, så den står stabilt; dvs. skrues fast på en arbejdsbænk el.lign.
- Før maskinen tages i brug, skal alle skærme og sikkerhedsanordninger være monteret korrekt.
- Slibeskiverne skal kunne køre frit.
Sikkerhedsinstruks! Produktet må først tilsluttes, når alt monterings- og justeringsarbejde er udført, og du har læst og forstået brugsanvisningen og sikkerhedsforskrifterne.
Land (venstre og højre) (fig. 1, 2, 2.1)
Landet (4) skrues fast til slibeskivebekyttelsen (6) med den flade rundskue (M6x10) (a) og stjernegrebsmøtrikken (b). Afstanden mellem slibeskiven (3) og landet (4) skal indstilles til maks. 2 mm.
Gnistbeskyttelse med LED-arbejdslampe (venstre og højre) (fig. 1, 3)
Gnistbeskyttelsen (2) med LED-arbejdslamperne (5) skrues fast til slibeskivebekyttelsen (6) med de 2 lin- seskruer M5x8 (c).
Afstanden til slibeskiven (3) bør være maks. 2 mm. Afstanden mellem gnistbeskyttelsen (2) og slibeskiven (3) kan indstilles ved at løsne de to linseskruer (c). Spænd alle skruer godt til.
LED-arbejdslampe (fig. 1, 4, 4.1, 4.2)
Belysningen (5) kan tændes ved at trykke på kontakten (d) på lampen. Lampen slukkes ved at trykke på samme kontakt igen.
Man indsætter/skifter batterierne (2xAAA R03 1,5 V) ved at åbne batterirummet (fig. 4.1). Indsæt batterierne (2x i hver side) (fig. 4.2). Hvis batterierne skal skiftes, skal de brugte batterier bortskaffes i henhold til gældende (miljø)regler. Indsæt batterirummets låg i omvendt rækkefølge (fig. 4.1).
Beskyttelsesglas (fig. 1, 5, 5.1)
Beskyttelsesglasset (1) monteres på LED-arbejdslampen (5) med fladrundbolten M5x55 (e) og fingerskruen (f).
Beskyttelsen kan indstilles individuelt, så brugerens øjne er beskyttet under slibearbejdet.
10. Ibrugtagning
⚠ PAS PÂ!
Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!
Tænding/slukning
- Maskinen tændes ved at stille Tænd-/Slukkontakten (8) på pos. ON.
- Maskinen slukkes ved at stille Tænd-/Slukkontakten (8) på pos. OFF.
Påbegynd først slibearbejdet, när maskinen har nået det maksimale omdrejningstal.
Arbejdsinstrukser
- Vær opmærksom på, at de bedste resultater opnås ved at trykke emnet så lidt som muligt mod slibeskiven, da der derved arbejdes med konstant omdrejningstal. Udsættes emnet for alt for meget tryk, bremser slibeskiven, eller den standser, dette overbelaster motoren og gør ikke arbejdet hurtigere.
- Af hensyn til egen sikkerhed bør du altid fastgøre mindre emner med en skruestik eller en skruetvinge.
Slibning
- Anbring emnet på emnesupporten (4), og før det langsomt ind mod slibeskiven (3) i den ønskede vin-kel, til det rører ved denne.
- For at få et optimalt sliberesultat, og så slibeskiven (3) slides ensartet, bør man bevæge emnet en smule frem og tilbage mod slibeskiven (3).
- Husk altid at lade emnet køle af.
PAS PÅ!
Hvis skive skulle sætte sig fast under arbejdet, skal man fjerne emnet og vente, indtil maskinen igen har nået sin maksimale hastighed.
Skift af slibeskive
PAS PÅ! For at forhindre personskader som følge af utilsigtet start af dobbeltsliberen skal produktet altid være slukket (kontaktstilling på „0“), og netstikket skal være trukket ud af stikkontakten, inden der skiftes slibeskive.
- Gnistbeskyttelsen og beskyttelsesglasset løsnes og trækkes så langt ud som muligt, men uden at afmontere dem.
- Landet løsnes og trækkes så langt ud som muligt.
- Slibeskivebeskyttelsens (6) skruer løsnes og fjernes.
- Den udvendige flange og den gamle slibeskive tages af, og den nye slibeskive påsættes.
Bemærk:
- De kartonskiver, der sidder på siderne af den nye slibeskive, må ikke fjernes, da disse understøtter flangens sikre greb mod slibeskiven.
- Den nye slibeskive skal kontrolleres for revner og andre synlige skader og om nødvendigt bortskaffes.
- Flange og møtrik sættes på igen.
- Møtrikken må ikke spændes for stramt med en skruenøgle, da man ellers risikerer at knække slibeskiven.
- Slibeskivebeskyttelsen (6) monteres i omvendt rækkefølge.
- Land, gnistbeskyttelse og beskyttelsesglas justeres igen jf. monteringsvejledningen.
11. Elektrisk tilslutning
Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.
Elnettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.
Årsagerne hertil kan være:
- Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger.
- Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
- Skæresteder, når tilslutningsledningen køres over.
- Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
- Revner pga. ældning af isoleringen.
Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.
Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i elnettet, når den kontrolleres.
Tilslutningstype Y
Hvis det bliver nødvendigt at udskifte elnettilslutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå, at sikkerheden bringes i fare.
Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning.
Påtryk af typebetegnelsen på tilslutningskablet er et krav.
Til enkeltfasede vekselstrømsmotorer anbefaler vi en sikring af typen C 16A eller K 16A til maskiner med høj startstrøm (fra 3000 watt)!
12. Rengøring
Fare!
Træk netstikket ud før enhver form for rengøringsarbejde.
- Hold beskyttelsesanordninger, luftslidser og motorhus fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
- Det anbefales, at maskinen altid rengøres umiddelbart efter brug.
- Rengør maskinen med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke ren-gørings- eller opløsningsmidler; disse kan angribe maskinens plastdele. Sørg for, at vand ikke kan trænge ind i maskinen. Indtrængning af vand i en elektrisk enhed øger risikoen for at få elektrisk stød.
13. Opbevaring
Maskinen og dens tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30° C. Værktøjet skal opbevares i den originale emballage. Tildæk værktøjet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med værktøjet.
14. Vedligeholdelse
I produktets indre findes der ingen yderligere dele, der skal vedligeholdes.
Serviceinformation
Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.
Sliddele*: Slibemidler, kulbørster, finslibningsskiver, vinkellærer
Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.
Ved forespørgsler bedes følgende data opgivet:
Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.
Oplysninger om emballage
Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler.
Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)
Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!
- Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
- Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparaten (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:
- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).
- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.
- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).
Oplysninger om batteriloven
Brugte (genopladelige) batterier hører ikke til husholdningsaffaldet, men skal indsam-les og/eller bortskaffes separat!
- For sikker udtagning af (genopladelige) batterier fra det elektriske apparat og for information om dets type og/eller kemiske system skal du være opmærksom på de yderligere oplysninger i betjenings- eller monteringsvejledningen.
- Ejere og/eller brugere af (genopladelige) batterier er juridisk forpligtet til at returnere sådanne efter brug. Returneringen er begrænset til levering af normale husholdningsmængder.
- Brugte batterier kan indeholde forurenende stoffer eller tungmetaller, der kan skade miljøet og menneskers sundhed. Genanvendelse af brugte batterier og udnyttelse af de ressourcer, de måtte indeholde, bidrager til at beskytte disse to vigtige goder.
- Symbolet med den overstregede skraldespand betyder, at (genopladelige) batterier ikke må bortskaffes sammen med husholdningsaffald.
- Hvis også forkortelserne Hg, Cd eller Pb er vist under skraldespandssymbolet, betyder dette følgende:
- Hg: Batteri indeholder mere end 0,0005 % kvik- sølv
- Cd: Batteri indeholder mere end 0,002 % cadmium
- Pb: Batteri indeholder mere end 0,004 % bly
- (Genopladelige) batterier kan afleveres gratis på følgende steder:
- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)
- Salgssteder for (genopladelige) batterier
- Tilbagetagningssteder for det fælles tilbagetagningssystem for brugte apparat-batterier
- Producentens tilbagetagningssted (hvis producenten ikke er medlem af det fælles tilbagetagningssystem)
- Disse erklæringer gælder kun for (genopladelige) batterier, der sælges i landene i EU, og som er underlagt det europæiske direktiv 2006/66/EF. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af (genopladelige) batterier.
16. Fejlfinding
Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan afhjælpes, hvis maskinen ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.
| Fejl Mulig årsag Afhjælpning | ||
| Motor vil ikke starte. | Motor, kabler eller stik defekte, sikringer sprunget. | Få maskinen efterset af en fagmand. Forsøg aldrig selv at reparere motoren. PAS PÅ! Kontrollér sikringerne, og udskift dem i givet fald. |
| Motoren starter langsomt og når ikke op på driftsomdrejningstallet. | Spænding for lav, viklinger beskadiget, kondensator brændt sammen. | Få spændingen kontrolleret af en energileverandør. Få motoren kontrolleret af en fagmand. Få kondensatoren udskiftet af en fagmand. |
| Motor støjer for meget. | Viklinger beskadiget, motor defekt. | Få motoren kontrolleret af en fagmand. |
| Motor når ikke op på fuld ydeevne. | Strømkredse i lysnettet overbelastet (lamper, andre motorer mv.). | Undlad at tilslutte andre maskiner eller motorer til samme strømkreds. |
| Motor bliver let overophedet. | Overbelastning af motor, utilstrækkelig køling af motor. | Undgå, at motoren overbelastes under slibningen, og fjern støv fra motoren for at sikre optimal køling af samme. |
Påbudt minstealder må overholdes.
Før idriftsetting må apparatet monteres komplett!
Slå på og av
Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.
Tilkoblingstype Y
Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med lik merking.
Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.
* ikke absolutt inkludert i leveringsomfanget!
Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.
Brukte batterier og oppladbare batterier skal ikke kastes i husholdningsavfallet, men må leveres inn eller kasseres separat!
- Oppladbare og ikke-oppladbare batterier kan leveres inn gratis ved følgende steder:
Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem hvis maskinen ikke arbeider slik den skal. Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted.
Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
