BTS900 - τριβείο SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Τριβείο ιμάντα και δίσκου
Μάρκα	Scheppach
Μοντέλο	BTS900
Τάση τροφοδοσίας	230-240 V ~ 50 Hz
Απορροφούμενη ισχύς	370 W
Διαστάσεις (M x Π x Y)	460 x 360 x 280 mm
Βάρος	περ. 11,5 kg
Διάμετρος δίσκου λείανσης	150 mm
Ταχύτητα περιστροφής δίσκου	2980 min⁻¹
Διαστάσεις λειαντικού ιμάντα	915 x 100 mm
Ταχύτητα λειαντικού ιμάντα	7,5 m/s
Κλίση λειαντικού ιμάντα	0° - 90°
Διαστάσεις τραπεζιού λείανσης	225 x 160 mm
Κλίση τραπεζιού λείανσης	0° - 45°
Στάθμη ηχητικής ισχύος (LWA)	94 dB
Στάθμη ηχητικής πίεσης (LpA)	81 dB
Τύπος λειαντικών που παρέχονται	3 ιμάντες P80/P120/P240 και 3 δίσκοι P80/P120/P240
Σύνδεση αναρρόφησης	Μανίκι αναρρόφησης
Χρήση	Σταθερή (τοποθέτηση σε πάγκο εργασίας) ή φορητή
Συμβατά υλικά	Ξύλο και παρόμοια υλικά
Εξοπλισμός ασφαλείας	Προστασία λειαντικού ιμάντα, κάτω προστατευτικό καπάκι δίσκου
Λαβή μεταφοράς	Ναι
Παρεχόμενα αξεσουάρ	Εγκάρσιος οδηγός, τραπέζι λείανσης, κλειδί Allen, εγχειρίδιο χρήσης

Συχνές ερωτήσεις - BTS900 SCHEPPACH

Πώς αντικαθιστώ τον λειαντικό ιμάντα;

Αποσυνδέστε το φις. Χαλαρώστε τη βίδα Allen (12) και τις βίδες (18). Αφαιρέστε το προστατευτικό του ιμάντα (19). Μετακινήστε τον τεντωτήρα (3) προς τα δεξιά για να χαλαρώσετε τον ιμάντα. Αφαιρέστε τον παλιό ιμάντα και τοποθετήστε τον νέο, σεβόμενοι την κατεύθυνση κίνησης που υποδεικνύεται. Επανατοποθετήστε τον ιμάντα στο κέντρο με τη βοήθεια της βίδας (1) αν χρειαστεί.

Πώς ρυθμίζω το κεντράρισμα του λειαντικού ιμάντα;

Αποσυνδέστε τη μηχανή. Περιστρέψτε τον ιμάντα χειροκίνητα προς την κατεύθυνση περιστροφής. Αν δεν είναι κεντραρισμένος, ρυθμίστε τον με τη βίδα (1) έως ότου περιστρέφεται κεντραρισμένος στην επιφάνεια λείανσης.

Πώς χρησιμοποιώ τον εγκάρσιο οδηγό για ακριβή λείανση;

Τοποθετήστε τον εγκάρσιο οδηγό (6) στο τραπέζι λείανσης (7). Σας επιτρέπει να οδηγείτε το τεμάχιο εργασίας και να ρυθμίζετε τη γωνία λείανσης. Μετακινείτε πάντα το τεμάχιο από αριστερά προς το κέντρο του δίσκου, ποτέ πέρα από αυτό, για να αποφύγετε εκτινάξεις.

Πώς συνδέω μια ηλεκτρική σκούπα στη μηχανή;

Η μηχανή διαθέτει μανίκι αναρρόφησης (10) στο πίσω μέρος. Συνδέστε μια κατάλληλη συσκευή αναρρόφησης σκόνης. Προσοχή: Μην χρησιμοποιείτε την αναρρόφηση κατά τη λείανση μετάλλων.

Τι να κάνω αν ο λειαντικός ιμάντας γλιστρά ή βγαίνει από τις τροχαλίες;

Σταματήστε τη μηχανή και αποσυνδέστε την. Ελέγξτε αν ο ιμάντας είναι σωστά τεντωμένος με τον τεντωτήρα (3). Αν είναι χαλαρός, γυρίστε τον τεντωτήρα προς τα δεξιά για να τον χαλαρώσετε και μετά ρυθμίστε ξανά. Βεβαιωθείτε ότι ο ιμάντας είναι κεντραρισμένος και ότι οι τροχαλίες δεν είναι φραγμένες.

Πώς αλλάζω τον λειαντικό δίσκο (γυαλόχαρτο);

Αποσυνδέστε το φις. Αφαιρέστε το κάτω προστατευτικό (15) ξεβιδώνοντας τις 2 βίδες (16). Αφαιρέστε τον παλιό δίσκο (σύνδεση velcro) και τοποθετήστε τον νέο. Επανατοποθετήστε το προστατευτικό.

Ποια είναι η απαιτούμενη τάση τροφοδοσίας;

Η συσκευή λειτουργεί με τάση δικτύου 230-240 V ~ 50 Hz. Χρησιμοποιήστε κατάλληλη πρίζα και προέκταση σύμφωνη με τα πρότυπα VDE/DIN.

Πώς καθαρίζω τη μηχανή;

Αποσυνδέετε πάντα το φις πριν από τον καθαρισμό. Χρησιμοποιήστε ένα υγρό πανί με λίγο μαύρο σαπούνι. Μην χρησιμοποιείτε διαλύτες ή επιθετικά προϊόντα. Φυσήξτε τη σκόνη από τα ανοίγματα με πεπιεσμένο αέρα σε χαμηλή πίεση. Καθαρίζετε τη συσκευή μετά από κάθε χρήση.

Μπορώ να λειάνω μέταλλο με αυτό το τριβείο;

Όχι. Αυτή η μηχανή είναι σχεδιασμένη μόνο για λείανση ξύλου και παρόμοιων υλικών. Η λείανση μετάλλων μπορεί να προκαλέσει πυρκαγιά, τραυματισμούς ή ζημιά στη συσκευή. Επιπλέον, μην χρησιμοποιείτε την αναρρόφηση κατά τη λείανση μετάλλων.

Πώς αποθηκεύω τη μηχανή;

Φυλάξτε τη συσκευή και τα αξεσουάρ της σε ξηρό μέρος, προστατευμένο από τον παγετό και απρόσιτο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης είναι μεταξύ 5 και 30 °C. Διατηρήστε το εγχειρίδιο χρήσης κοντά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BTS900 SCHEPPACH

11.2 Μηχανή φρεζαρίσματος με κινούμενη τράπεζα (Εικ. 15a, 15b)

Τοποθετήστε τους περιορισμούς (6) σύμφωνα με το επιθυμητό πλάτος. Με τη βοήθεια των περιορισμών (6) το τεμάχιο μπορεί να ρυθμιστεί ως προς την κλίση της τράπεζας (7). Η ομαλή λειτουργία επιτυγχάνεται με τη χρήση του (κιβωτίου) ταχυτήτων.

Υπόδειξη:

Μην αφαιρείτε ποτέ το εργαλείο από τον δίσκο ενώ αυτός περιστρέφεται! Κίνδυνος τραυματισμού από εκτίναξη του εργαλείου!

11.3 Οριζόντια και κατακόρυφη λειτουργία (Εικ. 9-11, 16)

Η βασική μηχανή μπορεί να χρησιμοποιηθεί τόσο οριζόντια όσο και κατακόρυφα. Η εργασιακή μάζα μπορεί να χρησιμοποιηθεί και για τις δύο χρήσεις.

Χαλαρώστε τη βίδα με το εσωτερικό εξάγωνο (12).

• Πιέστε τη μονάδα (13) προς τα πάνω στην κατακόρυφη θέση. Σφίξτε τη βίδα με το εσωτερικό εξάγωνο (12) για να ασφαλίσετε αυτή τη θέση. Για τη στήριξη του τεμαχίου σε αυτή τη θέση μπορεί να χρησιμοποιηθεί το 7; για να το κάνετε αυτό, πρώτα πρέπει να ξεβιδώσετε τη βίδα με το εσωτερικό εξάγωνο (17) και στη συνέχεια να αφαιρέσετε τη ράβδο στήριξης (14). Τώρα η τράπεζα (7) μπορεί να τοποθετηθεί στην οπή του άξονα (20) και να ασφαλιστεί με τη βίδα ασφάλισης (8).

Υπόδειξη:

Κατά την κατακόρυφη λειτουργία, το τεμάχιο πρέπει να οδηγείται ομοιόμορφα πάνω στη μονάδα (13).

	Προειδοποίηση - Γίαν μειωθέίο κίνδυος τραμαισού, διαβάστε πις σθηγίες χερισμου.
	Φράτε προσταία ακόής.
	Σε περίπτωση δημιουργίας σκόνης φράτε προσταία αναπνόής!
	Φράτε προσταίατικά γυλία.
	ΠρOEΙΔΟΙΝΗΗ! Kίνδυος τραμαισού! Mγν πάνετε τον κίνουμενο τροχό λείανός!
	Κατεύθυσηκα Κίνησης της ταίνίας λείανός
	Κατεύθυσηκα Κίνησης του τροχό λείανός
CE	To προίν συμροφώνεται με τις οχύουσες Eupωπαikές Μθηγίες.
△ Προσθή!	Στις παρούσες σθηγίες χερισμου éχομε τοῦτησει autó to σύμβολo στα σημεία του αφορουν την σαφάλεία σας.
△△	To προίν συμροφώνεται με τις οχύουσες σερβικές σθηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 273
2. Περιγραφή της συσκευής (Εικ. 1-19). 273
3. Παράδοση και συναρμολόγηση 273
4. Ενδεδειγμένη χρήση 274
5. Τεχνικές οδηγίες 274
6. Υπολειπόμενοι κίνδυνοι 277
7. Τεχνικά χαρακτηριστικά 278
8. Αποσυσκευασία 278
9. Στήσιμο 279
10. Θέση σε λειτουργία 280
11. Υποδείξεις εργασίας 280
12. Ηλεκτρική σύνδεση 281
13. Καθάρισμα 282
14. Αποθήκευση 282
15. Μεταφορά 282
16. 282
17. Απόρριψη και ανακύκλωση 283
18. Αντιμετώπιση προβλημάτων 284
19. 327

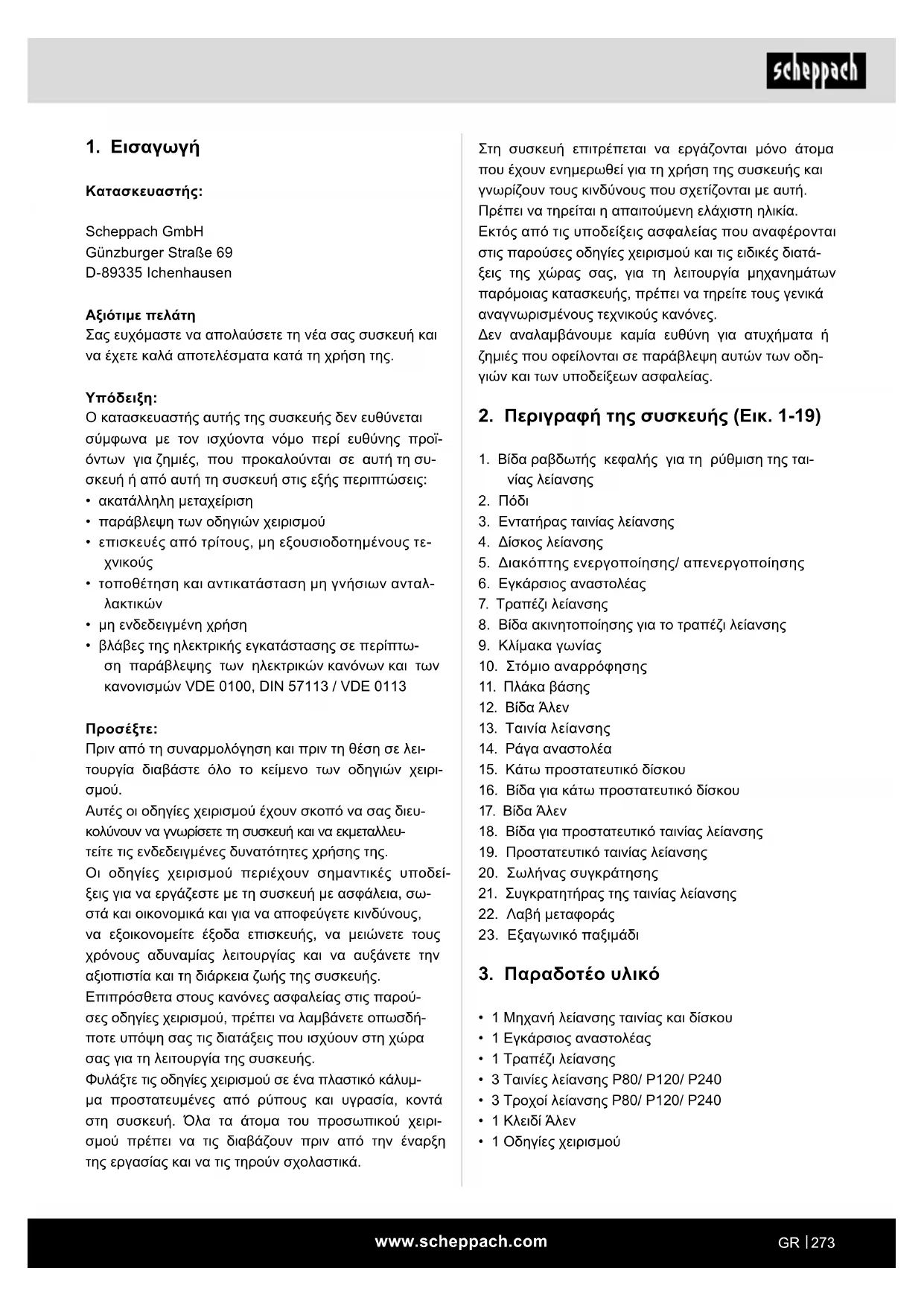

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Günzburgstraße 69

D-89335 Ichenhausen

Αξιότιμε Πελάτη,

Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για βλάβες που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

ακατάλληλη επεξεργασία, παραβλέψεις οδηγιών, επισκευές από τρίτους, μη εξουσιοδοτημένους τεχνικούς, τοποθέτηση μη γνήσιων ανταλλακτικών, μη ενδεδειγμένη χρήση, βλάβες της ηλεκτρικής εγκατάστασης σε περιπτώσεις παραβιάσεων των ηλεκτρικών κανόνων και των κανόνων VDE 0100, DIN 57113 / VDE 0113

Προσοχή:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λειτουργία διαβάστε όλο το κείμενο των οδηγιών χειρισμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές πληροφορίες για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευών, να ελαττώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιπρόσθετα στους κανόνες ασφαλείας τις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις του νόμου που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Διατηρείτε το εξάρτημα σε ένα ξηρό και υγρό μέρος, κοντά στη συσκευή. Θα τα άτομα του προστατευτικού χειρουργείου πρέπει να τα διαβάσουν πριν από την έναρξη εργασίας και να τα προσεγγίσουν σχολαστικά.

Η ουσκευή επιτρέται να εργάζονται μόνο από άτομα που έχουν ενημερωθεί για την χρήση της ουσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτήν. Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παραγωγής κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Το Δε αφορά κυρίως ευθύνη για ατυχήματα σε ζημιές. Τα οφείλονται σε παραβλέψεις αυτών των δύο οφειλών των υποχρεώσεων ασφάλειας.

2. Περιγραφή της συσκευής (Εικ. 1-19)

1. Βίδα ράβδου κεφαλής για τη ρύθμιση της ταινίας λείανσης
2. Νόδι
3. Ενατήρας ταινίας λείανσης
4. Δίσκος λείανσης
5. Διακόπτης ενεργοποίησης/απενεργοποίησης
6. Εγκάρσιος αναστολέας
7. Τραπέζι λείανσης
8. Βίδα ακιντοποίησης για το τραπέζι λείανσης
9. Κλίμακα γωνίας
10. Στόμιο αναρρόφησης
11. Μπλάκα βαλβίδας
12. Βίδα Άλεν
13. Ταινία λείανσης
14. Ράγα αναστολέα
15. Κάτω προστατευτικό διάκου
16. Βίδα για κάτω προστατευτικό διάκου
17. Βίδα Άλεν
18. Βίδα για προστατευτικό ταινίας εισαγωγής
19. Προστατευτικό ταινίας λείανσης
20. Σωλήνας συγκράτησης
21. Συγκρατητής της ταινίας εισαγωγής
22. Λαβημεταφρασ
23. Εξωτικό παξιμάδι

3. Παραδοτέο υλικό

1 Μηχανή Εισαγωγής Ταινίας Και Δίσκου 1 Εγχειρίδιο Οδηγιών 1 Τραπέζι Λείανσης 3 Ταινίες λείανσης P80/ P120/ P240 3 Τροχοί λείανσης P80/ P120/ P240 1 Κλειδί Άλεν 1 Οδηγίες χειρισμού

4. Ενδεδειγμένη χρήση

Η μηχανή έχει σχεδιαστεί και κατασκευαστεί για να χρησιμοποιείται για την κοπή ξύλου, σύμφωνα με το εγχειρίδιο της μηχανής.

Το μηχάνημα πρέπει να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενους από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Σωστικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις οδηγίες περιέχονται.

Τα άτομα τα οποία χειρίζονται και συντηρούν το μηχάνημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενεχόμενους κινδύνους.

Πέραν αυτού, πρέπει να τηρούνται σε αυτό ακριβώς οι ισχύοντες κανόνες πρόληψης ατυχημάτων.

Πρέπει να τηρούνται και οι άλλοι κανόνες στους τομείς ιατρικής εργασίας και τεχνικής ασφάλειας.

Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευθύνη του κατασκευαστή για ζημιές που προκύπτουν από αυτές.

Η λειτουργία του μηχανήματος επιτρέπεται μόνο με γνήσια εξαρτήματα και γνήσια αξεσουάρ του κατασκευαστή.

Πρέπει να τηρούνται οι κανονισμοί ασφάλειας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διατάξεις που αναφέρονται στα τεχνικά χαρακτηριστικά.

Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε επιχειρήσεις με ενοικιαζόμενο εξοπλισμό.

Η συσκευή προορίζεται για χρήση από ενήλικες. Νέοι άνω των 16 ετών επιτρέπεται να χρησιμοποιήσουν τη συσκευή μόνο εφόσον βρίσκονται υπό επίβλεψη. Ο κατασκευαστής δεν ευθύνεται για ζημιές που έχουν προκληθεί από μη ενδεδειγμένη χρήση ή λανθασμένο χειρισμό.

5. Γενικές υποδείξεις ασφάλειας

Ενδεικτικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφάλειας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που ανήκουν σε αυτό το ηλεκτρικό εργαλείο. Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαρός τραυματισμός!

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) και σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1. Ασφάλεια χώρου εργασίας

α) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτισμένες περιοχές εργασίας μπορεί να προκύψουν ατυχήματα.

β) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε εκρηκτικό περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

γ) Κατά τη χρήση του ηλεκτρικού εργαλείου κρατάτε μακριά τα παιδιά και άλλα άτομα. Σε περίπτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

2. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

α) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους προσαρμογή του φις. Μη χρησιμοποιείτε προσαρμογείς με ηλεκτρικά εργαλεία που διαθέτουν προστασία γείωσης. Τα μη προσαρμοσμένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

β) Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες όπως σε σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξημένος κίνδυνος από ηλεκτροπληξία.

γ) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η είσοδος νερού σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ) Μην καταστρέφετε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να το αποσυνδέσετε από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

στ) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον υγρασίας, χρησιμοποιείτε μια προστασία ρεύματος διαρροής. Η χρήση μιας προστασίας ρεύματος διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Ασφάλεια ατόμων

α) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική όταν εργάζεστε με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε κανένα ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

β) Να φοράτε κατάλληλο εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση αναπνευστικού εξοπλισμού προστασίας, όπως μάσκα κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή ωτοασπίδων, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμού.

γ) Αποφεύγετε την ακούσια εκκίνηση. Βεβαιωθείτε ότι ο διακόπτης είναι στη θέση OFF πριν το συνδέσετε στην πρίζα και/ή στη μπαταρία, ή πριν το πιάσετε ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν το συνδέσετε στην πρίζα ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.

δ) Απομακρύνετε τα κλειδιά ρύθμισης ή τα κλειδιά βίδας πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ένα κλειδί βίδας που έχει παραμείνει συνδεδεμένο σε περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

ε) Αποφεύγετε την αφύσικη στάση του σώματος. Να στέκεστε με σταθερή στάση και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό εργαλείο σε απρόβλεπτες καταστάσεις.

στ) Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

ζ) Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

η) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αγνοείτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα δευτερολέπτου να προκαλέσουν σοβαρούς τραυματισμούς.

4. Χρήση και φροντίδα του ηλεκτρικού εργαλείου

α) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.

β) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο του οποίου ο διακόπτης δεν λειτουργεί. Ένα ηλεκτρικό εργαλείο που δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί είναι επικίνδυνο και πρέπει να επισκευαστεί.

γ) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη μπαταρία, πριν πραγματοποιήσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την ακούσια εκκίνηση του ηλεκτρικού εργαλείου.

δ) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιήσουν το ηλεκτρικό εργαλείο άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα άτομα.

ε) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά, τότε να επηρεάζεται η λειτουργία του ηλεκτρικού εργαλείου. Ανεύετε την προ της χρήσης του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

στ) Διατηρείτε τα κοπτικά εργαλεία αιχμηρά και καθαρά. Τα προσεκτικά φροντισμένα κοπτικά εργαλεία με κοπτερές ακμές έχουν μικρότερη τάση για σπάσιμο και είναι ευκολότερο να καθοδηγηθούν.

ζ) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα, τα εργαλεία εργασίας κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εργασίες άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνυνες καταστάσεις.

η) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5. Σέρβις

α) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε πιστοποιημένο εξειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζεται ότι διατηρείται η ασφάλεια του ηλεκτρικού εργαλείου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτό το ηλεκτρικό εργαλείο παράγει ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες συνθήκες μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται τον γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν τον χειρισμό του ηλεκτρικού εργαλείου.

Πρόσθετες υποδείξεις ασφαλείας για την μηχανή λειαντικής ταινίας και βιομηχανικού τύπου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην χρησιμοποιείτε τη μηχανή πριν συναρμολογηθεί και κατασταθεί πλήρως και σύμφωνα με τις οδηγίες.

Μελετήστε και λάβετε υπόψη ολόκληρο το εγχειρίδιο οδηγιών χειρισμού πριν χρησιμοποιήσετε τη συσκευή.

Προσοχή: Αυτή η μηχανή έχει αναπτυχθεί μόνο για τη λείανση ξύλου ή άλλου υλικού παρόμοιου με ξύλο. Η λείανση άλλων υλικών μπορεί να προκαλέσει φωτιά, τραυματισμούς ή ζημιά στο περιβάλλον.

Χρησιμοποιείτε πάντα προστατευτικά γυαλιά.

Χρησιμοποιείτε αυτή τη μηχανή μόνο για εργασίες σε εσωτερικό χώρο.

Σημαντικό: Εγκαταστήστε και χρησιμοποιείτε το μηχάνημα μόνο πάνω σε μία οριζόντια επιφάνεια. Η εγκατάσταση σε μία μη οριζόντια επιφάνεια μπορεί να προκαλέσει ζημιά στον κινητήρα.

Σε περίπτωση που το μηχάνημα κατά τη λειτουργία, ιδιαίτερα κατά την επεξεργασία αντικειμένων εργασίας μεγάλου μήκους ή βάρους, έχει την τάση να μετατοπίζεται, τότε το μηχάνημα πρέπει να συνδεθεί καλά με μία φέρουσα επιφάνεια.

Βεβαιωθείτε ότι τα βέλη κινούνται στην οθόνη κατευθύνουν. Τα τοξότα αυτά λάβετε υπόψη τα βέλη στην πάνω πλευρά της ταινίας.

Βεβαιωθείτε ότι τα βλέφαρα λειάνονται καθ' οδηγείται σωστά, ώστε να μην μπορεί να κυλήσει εκτός των κεντρικών τροχών.

Βεβαιωθείτε ότι η ταινία λείανσης δεν είναι μπερδεμένη ή χαλαρή.

• Αλλάξτε με το μέγεθος κόκκων του γυαλόχαρτου.

Μην λειαίνετε αντικείμενα εργασίας τα οποία είναι πολύ μικρά για ασφαλή χειρισμό.

Να αποφεύγετε απότομες κινήσεις των χεριών στις άκρες των λεπίδων. Θα μπορούσατε να ερεθίσετε το δέρμα ή να τραυματιστείτε.

ΟΤΑΝ ΕΤΕΡΓΑΖΕΣΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ, ΘΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΡΟΣΩΠΙΚΟ ΥΠΟΣΤΗΡΙΓΜΑ ΣΤΟ ΥΨΟΣ ΤΟΥ ΤΡΑΠΕΖΙΟΥ.

Να είναι ένα αντικείμενο εργασίας που δεν στηρίζεται. Υπό την προϋπόθεση ότι το αντικείμενο εργασίας είναι το τραπέζι ή ο ανατολέας, η εξαίρεση Κυριωμένων αντικειμένων εργασίας της Εσωτερικής Ρύθμισης του πόρου δεσμεύει.

• Αντικαταστήστε τα καμένα κουπάτια αχρηστοποιημένου υλικού και άλλα κουπάτια αν το τραπέζι, τον αναδευτήρα ή την ταινία αξιολογούν, πριν ενεργοποιήσετε το μηχάνημα.

Η οξείδωση είναι η μεγαλύτερη τιμή που το πατάει όταν είναι σε λειτουργία η μηχανή.

Αφαιρέστε το πλαίσιο και αποσυνδέστε το από την τρίοδα όταν εγκαθιστάτε ή αφαιρείτε αξεσουάρ.

Να αποκαλύπτεται από την πρώτη προβολή του εφαλτηρίου όταν το εφαλτήριο είναι ενεργοποιημένο ή το εφαλτήριο δεν έχει ακόμα ακινητοποιηθεί πρώτα.

Τοποθετήστε το αντικείμενο εργασίας πάνω στο τραπέζι εργασίας ή σε επαφή με τον αναστολέα εργασίας. Κατά τη διάρκεια εργασίας στον δίσκο εργασίας, τοποθετήστε τα κυριότερα εργαλεία και ασφάλεια πάνω στο τραπέζι.

• Φοράτε πάντοτε προστασία για τα μάτια και την ασφάλεια του χειριστή ταινίας και δίσκου (π.χ., στερεώνοντας τον σε τραπέζι εργασίας).
• Ελέγχετε πριν από κάθε χρήση την ταινία λείανσης για φθορές.

Αντικαταστήστε αμέσως τους φθαρμένους ή ελαττωματικούς τροχούς και ταινίες λείανσης.

Χρησιμοποιείτε πάντοτε το προφυλακτήρα και το υπόλοιπο αντικείμενο εργασίας όπως χρειάζεται για τα εργαλεία εργασίας.

Χρησιμοποιείτε πάντοτε το ηλεκτρικό εργαλείο με προστασία εργασίας και με τα δύο χέρια, για να περιορίσετε τον κίνδυνο επαφής με την περιστρεφόμενη ατράκτου.

6. Υπολειπόμενοι κίνδυνοι

Τα μηχανήματα είναι κατασκευασμένα σύμφωνα με την τελευταία εξέλιξη της τεχνολογίας και με βάση τους αναγνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρ' όλα αυτά να παρουσιαστούν υπολειπόμενοι κίνδυνοι.

Κίνδυνος τραυματισμού για τα δάχτυλα και τα χέρια από τον περιστρεφόμενο δίσκο λείανσης σε περίπτωση ακατάλληλης καθοδήγησης ή τοποθέτησης του προς λείανση εργαλείου.

Κίνδυνος τραυματισμού από εκτινασσόμενα εργαλεία σε περίπτωση ακατάλληλης σύγκρατησης ή καθοδήγησης.

Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε περίπτωση χρήσης ακατάλληλων ηλεκτρικών συνδέσεων.

• Παρά όλες τις προφυλάξεις που έχουν ληφθεί, ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.

Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν όταν τηρούνται οι "Υποδείξεις ασφαλείας" και η "Ενδεδειγμένη χρήση", καθώς και οι οδηγίες χειρισμού στην ολότητά τους.

Αποφεύγετε την εκκίνηση του μηχανήματος κατά την εισαγωγή του στην πρίζα δεν επιτρέπεται να είναι πατημένος ο διακόπτης λειτουργίας. Χρησιμοποιείτε εργαλεία εργασίας που συνιστώνται στις παρούσες οδηγίες χειρισμού. Έτσι απολαμβάνετε την μέγιστη απόδοση από το μηχάνημα. Κρατάτε τα χέρια σας μακριά από την περιοχή εργασίας, όταν είναι σε λειτουργία το μηχάνημα.

7. Τεχνικά Χαρακτηριστικά

Κινητήρας 230-240V/50Hz

Ioxuc kataváλωσης 370 W
Διαστάσεις M x Π x Y 460 x 360 x 280 mm
Ø διακου 150 mm
Aριθμός στροφών του διακου	2980 min-1
Διαστάσεις ταινίας λείανος	915 x 100 mm
Taxúntητa ταινίας λείανος	7,5 m/s
Λοξή θέοη	0° - 90°
Διαστάσεις τραπεζιου	225 x 160 mm
Λοξή θέοη τραπεζιου	0° - 45°
Βάρος	περ. 11,5 kg

Με την επίβλεψη τεχνικών τροποποιήσεων!

Θόρυβος και κραδασμοί

Απροειδοποίητα: Ο θόρυβος υπερβαίνει τα όρια επίδρασης στην υγεία σας. Αν ο θόρυβος του μηχανήματος υπερβαίνει τα 85 dB, φοράτε κατάλληλη προστασία ακοής.

Χαρακτηριστικές τιμές

Σταθμη nxπtikns iαxuoc L WA	94 dB
Σταθμη nxπtikns πiεσns L pA	81 dB
Aβεβaίοτητα K wα/pA	3 dB

Η αναφερόμενη τιμή εκπομπής θορύβου και η αναφερόμενη τιμή εκπομπής δονήσεων έχουν μετρηθεί σύμφωνα με μια πρότυπη διαδικασία ελέγχου και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο.

Η αναφερόμενη τιμή εκπομπής θορύβου και η αναφερόμενη τιμή εκπομπής δονήσεων μπορούν να χρησιμοποιηθούν και για μια προκαταρκτική αξιολόγηση της έκθεσης.

ΥΠΟΔΕΙΞΕΙΣ:

Κατά τη χρήση του ηλεκτρικού εργαλείου στην πράξη, οι τιμές κραδασμών και εκπομπών θορύβου μπορεί να αποκλίνουν από την αναφερόμενη τιμή, ανάλογα με τον τρόπο και τη μέθοδο χρήσης του ηλεκτρικού εργαλείου, και ιδιαίτερα, τον τρόπο επεξεργασίας του αντικειμένου εργασίας. Είναι απαραίτητο να λαμβάνονται μέτρα ασφαλείας για την προστασία του χειριστή που στηρίζονται σε μια εκτίμηση της έκθεσης λόγω κραδασμών κατά τη διάρκεια των πραγματικών συνθηκών χρήσης (πρέπει στην εκτίμηση να λαμβάνονται υπόψη όλα τα μέρη του κύκλου λειτουργίας, για παράδειγμα, τα χρονικά διαστήματα και τα σημεία όπου το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία είναι ενεργοποιημένο αλλά λειτουργεί χωρίς φορτίο).

8. Απόσυρση

Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή. - Απορρίψτε το υλικό συσκευασίας σύμφωνα με τα ασφαλιστικά συστήματα συσκευασίας και μεταφοράς (εφόσον υπάρχουν). Ελέγξτε αν είναι πλήρες το παραδοτέο υλικό. Ελέγξτε τη συσκευή και τα εξαρτήματα για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση ζημιάς πρέπει να ειδοποιηθεί αμέσως ο μεταφορέας. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται. - Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης. Ρίξτε μια ματιά, εξοικειωθείτε με τη συσκευή με τη βοήθεια των οδηγιών χειρισμού. Για εξαρτήματα, φθαρμένα εξαρτήματα και ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να τα προμηθευτείτε από το τοπικό σας εξειδικευμένο κατάστημα. Κατά παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και το έτος κατασκευής της συσκευής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η συσκευή και το υλικό συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

9. Στήσιμο

Αφού εξετάσετε τα πάντα το φυσ περιεχόμενο απτής τρίας, τριν πραγματοποιήσετε τις εργασίες στο οικόπεδο.

• Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκατασταθεί κανονικά όλα τα καλύμματα και τα συστήματα ασφαλείας. Η ταινία λείανσης (13) και ο δίσκος λείανσης (4) πρέπει να μπορούν να κινούνται ελεύθερα. Αν επεξεργάζεστε δύο ή περισσότερα τεμάχια, προσέξτε για ξένα σώματα όπως π.χ. καρφιά ή βίδες. Πριν πατήσετε το διακόπτη ενεργοποίησης/απενεργοποίησης (5), βεβαιωθείτε ότι το μηχάνημα έχει εγκατασταθεί και τα κινητά μέρη μπορούν να κινούνται ελεύθερα.

9.1 Εγκατάσταση (Εικ. 1-4β)

• Εγκαταστήστε το τραπέζι λείανσης (7) και ασφαλίστε το με τη βίδα ακινητοποίησης (8) (Εικ. 2, 3). Το τραπέζι λείανσης (7) μπορεί να ρυθμιστεί με τη βοήθεια της κλιμακωτής γωνίας (9) και της βίδας ακινητοποίησης (8) διαδοχικά από 0° έως 45°. Ο οδηγός ευθυγράμμισης ανατολέα (6) εξασφαλίζει την ασφαλή καθοδήγηση του αντικειμένου εργασίας. ΠΡΟΣΟΧΗ! Ο δίσκος λείανσης (4) πρέπει να μπορεί να κινείται ελεύθερα. Η απόσταση μεταξύ τραπεζιού λείανσης (7) και δίσκου λείανσης (4) πρέπει να είναι 2 mm. Τοποθετήστε τη μαγνητική αναστολέα (14) και στερεώστε την με βίδες (17) (Εικ. 4α). Προσοχή! Η ταινία λείανσης (13) πρέπει να μπορεί να κινείται ελεύθερα. Για να ρυθμίσετε την απόσταση μεταξύ του τραπεζιού λείανσης (7) και του δίσκου λείανσης (4) ακολουθήστε την εξής διαδικασία (Εικ. 4β):
• Χαλαρώστε πρώτα τα τρία εξαγωνικά παξιμάδια (23) κάτω από το τραπέζι λείανσης (7). Χρησιμοποιήστε το εξαγωνικό κλειδί αρ. 10 για τον σκοπό αυτό (δεν περιλαμβάνεται στο παραδοτέο υλικό).
• Στο σημείο αυτό σφίξε ένα έλασμα ή παρόμοιο υλικό πάχους 2 mm μεταξύ του τραπεζιού λείανσης (7) και του δίσκου λείανσης (4).
• Σφίξτε και πάλι τα εξαγωνικά παξιμάδια (23).
• Στη συνέχεια αφαιρέστε το έλασμα.

9.2 Αλλαγή ταινίας λείανσης (Εικ. 5-9)

• ΑΤΟΟΥΔΕΟΤΕ το πικ ΠΕυματοανουμία ατίο την τρίγα.
• Ξεβιδώστε τη βίδα Άλεν (12).
• Ξεβιδώστε τις βίδες (18). Αφαιρέστε το προστατευτικό της ταινίας λείανσης (19) από το συγκρατητήρα ταινίας λείανσης (21). Τοποθετήστε το προστατευτικό της ταινίας λείανσης (21) ελαφρώς και κινήστε τον ενατήρα ταινίας λείανσης (3) προς τα δεξιά, για να αφαιρέσετε την ταινία λείανσης (13). Αφαιρέστε την ταινία λείανσης (13) προς τα εμπρός. Εγκαταστήστε και τη νέα ταινία λείανσης ακολουθώντας σειρά ευθυγράμμισης. Προσοχή! Δείτε πού πρέπει να ακολουθήσετε την κατεύθυνση κίνησης που υποδεικνύεται πάνω στην περιβάλλουσα και πάνω στην εσωτερική πλευρά της ταινίας λείανσης!

9.3 Ρύθμιση της ταινίας λείανσης

• Αποσυνδέστε το φις από την πρίζα.
• Ωθήστε την ταινία (13) με το χέρι αργά στην κατεύθυνση κίνησης. Η ταινία λείανσης (13) πρέπει να κινείται κεντραρισμένη πάνω στην επιφάνεια λείανσης, και αν αυτό δεν ισχύει, μπορείτε να τη ρυθμίσετε με τα συμπληρωματικά έκκεντρα βοηθητικά της βίδας ράβδου κεφαλής (1).

9.4 Ρύθμιση της θέσης λείανσης της ταινίας λείανσης (Εικ. 9-11)

• Αφαιρέστε τη βίδα λείανσης (12). Κινήστε την ταινία λείανσης (13) προς τα πάνω στην επιφάνειά της. Σφίξτε και τις δύο βίδες λείανσης (12) για να σταθεροποιήσετε αυτή τη θέση. Ζαν υπερέχει αντικείμενο εργασίας μπορεί σε αυτή τη θέση να χρησιμοποιηθεί το τραπέζι λείανσης (7), και για τον σκοπό αυτό πρέπει πρώτα να αφαιρέσετε τις δύο βίδες λείανσης (17) και μετά τη ράβδο ανατολής (14). Το τραπέζι λείανσης (7) μπορεί τώρα να εισαχθεί στην οπή του οδηγού συγκρατητήρα (20) και να ακινητοποιηθεί με τη βίδα ακινητοποίησης (8).

9.5 Αντικατάσταση φυσιγγίου πάνω στον δίσκο λείανσης (Εικ. 12)

Αφαιρέστε το κάτω προστατευτικό δίσκου (15) αποσυμπιέζοντας τις 2 βίδες (16). Τραβήξτε το φυσίγγιο από τον δίσκο λείανσης (4) και εγκαταστήστε το νέο (αδύνατο χωρίς χρήση). Εγκαταστήστε και πάλι το κάτω προστατευτικό δίσκου (15).

9.6 Χρήση στατικού μηχανήματος

Για μόνιμη χρήση συνίσταται η εγκατάσταση πάνω σε πάγκο εργασίας.

Για τον σκοπό αυτό σημειώστε τις οπές διάτρησης: Τοποθετήστε τη μηχανή λείανσης ακριβώς στη θέση όπου θέλετε να εγκατασταθεί. Σημειώστε πάνω στον πάγκο εργασίας τις θέσεις των οπών του μηχανήματος. - Διανοίξτε με τρυπάνι τρεις οπές στον πάγκο εργασίας. Τοποθετήστε τη μηχανή λείανσης πάνω από τις οπές και περάστε κατάλληλες βίδες από το πάνω μέρος μέσα από τις οπές στη μηχανή λείανσης και στον πάγκο εργασίας. Κατόπιν στερεώστε τη μηχανή λείανσης τοποθετώντας τα κατάλληλα εξαρτήματα.

9.7 Χρήση κινητού μηχανήματος

Αν θέλετε να χρησιμοποιήσετε τη μηχανή ως κινητή μηχανή, συνιστούμε να την εγκαταστήσετε πάνω σε μια κατάλληλη πλάκα βάσης. Αυτή μπορείτε κατόπιν να τη στερεώνετε με σύσφιξη πάνω στον εκάστοτε πάγκο εργασίας.

Η πλάκα βάσης θα πρέπει να έχει ελάχιστο πάχος 19 mm και να είναι επαρκώς μεγαλύτερη από τις διαστάσεις της μηχανής αείσον, ώστε να παρέχει επαρκή χώρο για τους οδηγητές.

Σημαδέψτε πάνω στην πλάκα βάσης τις θέσεις των οπών που πρέπει να διατρηθούν. Συνεχίστε σύμφωνα με τα 3 τελευταία βήματα που περιγράφονται στο άμεσο "Χρήση ως στατικό μηχάνημα".

Υπόδειξη:

Πρέπει το μήκος των βίων να είναι κατάλληλο. Οι γραμμές δεν επιτρέπεται να προεξέχουν, για να μην προεξέχουν από το υπόβαθρο στήριξης. Αντίθετα, οι βίδες εσωτερικής κεφαλής πρέπει να προεξέχουν ώστε να μπορούν να τοποθετηθούν προς τις συνάρμογες και εσωτερικά ταιριάσματα.

9.8 Σύνδεσμος συστήματος αναρρόφησης σκόνης

Η μηχανή διαθέτει ένα στόμιο αναρρόφησης (10).

Σε περίπτωση επεξεργασίας υλικών που παράγουν πολλή σκόνη, συνδέστε ένα σύστημα αναρρόφησης σκόνης.

Προσοχή: Κατά την επέμβαση επάνω σε επιμέρους εξαρτήματα, είναι απαραίτητο να συνθέσετε το σύστημα αναρρόφησης σκόνης.

10. Θέση σε λειτουργία

Προσοχή!

Πριν από την έναρξη λειτουργίας, συναρμολογήστε οπωσδήποτε τη μονάδα στην οικεία!

10.1 Διακόπτης ενεργοποίησης/ απενεργοποίησης (5) (Εικ. 13)

Με το πάτημα του πράσινου μπουτόν "I" μπορείτε να ενεργοποιήσετε τον διακόπτη. - Για να απενεργοποιήσετε τη μηχανή αείσον, πρέπει να πατήσετε το κόκκινο μπουτόν "0".

Ρύθμιση:

Την ενεργοποίηση και την απενεργοποίηση της μηχανής λείανσης δείτε στην ενότητα «Πριν το χέρι σας αγγίξει το εξάρτημα για να φτάσετε τον διακόπτη! Κίνδυνος τραυματισμού!»

10.2 Λείανση

Κρατάτε πάντα το αντικείμενο εργασίας κατά τη διάρκεια της λείανσης. Μην ασκείτε υπερβολική πίεση. Κατά τη λείανση πρέπει να κινείτε το αντικείμενο εργασίας πέρα-δώθε πάνω στην ταινία λείανσης (13) ή πάνω στον δίσκο λείανσης (4). Με αυτό τον τρόπο αποτρέπετε τη μονόπλευρη φθορά του υλικού.

Σημαντικό! Τα κομμάτια ξύλου πρέπει πάντα να λειαίνονται στην κατεύθυνση των ινών του ξύλου, για να αποτραπεί η απόσπαση σκληρών κόκκων. Προσοχή! Σε περίπτωση που κατά την εργασία μπλοκάρει ο δίσκος λείανσης (4) ή η ταινία λείανσης (13), απομακρύνετε το αντικείμενο εργασίας. Περιμένετε να αναπτύξει πάλι η συσκευή τον μέγιστο αριθμό στροφών πριν συνεχίσετε να εργάζεστε.

11. Υποδείξεις εργασίας

11.1 Λείανση επιφανειών και ακμών (Εικ. 14)

Το τραπέζι εργασίας μπορεί να ρυθμιστεί διαγώνια από 0° έως 45°.

Για τον σκοπό αυτό, σφίξτε τη βίδα ακινητοποίησης (8). Φέρτε το τραπέζι εργασίας στην επιθυμητή θέση. Προσοχή: Το τραπέζι εργασίας δεν πρέπει να έχει κλίση που να το αποκρύπτει περισσότερο από 2 mm από τον δίσκο λείανσης (4)! - Σφίξτε πάλι καλά τη βίδα ακινητοποίησης (8).

11.2 Λείανση εσωτερικών πλευρών εγκάρσια ή διαγώνια (Εικ. 15a, 15b)

Ο παρεχόμενος αναστολέας (6) διευκολύνει τις εργασίες λείανσης ακριβείας. Με τον αναστολέα (6) μπορούν, εκτός από την κλίση του τραπεζιού λείανσης (7), να ρυθμιστούν και γωνίες λείανσης. Συνιστάται αυτή η χρήση κατά τη λείανση (μικρού μήκους) εσωτερικών πλευρών.

Υπόδειξη:

Κινείτε πάντα το αντικείμενο εργασίας από αριστερά προς το κέντρο του στρογγυλού δίσκου λείανσης, και τότε, πέρα από αυτό, ο κίνδυνος τραυματισμού από το εκτινασσόμενο αντικείμενο εργασίας αποφεύγεται!

11.3 Οριζόντια και κάθετη λείανση (Εικ. 9-11, 16)

Η μηχανή λείανσης μπορεί να χρησιμοποιηθεί οριζόντια και κάθετα. Το τραπέζι εργασίας πρέπει να προσανατολιστεί ανάλογα και για τις δύο περιπτώσεις.

• Χαλαρώστε τη βίδα Άλεν (12). Κινήστε την ταινία λείανσης (13) προς τα πάνω στην επιθυμητή θέση. Σφίξτε και πάλι τη βίδα Άλεν (12) για να σταθεροποιήσετε αυτή τη θέση. Σαν υπόθεση αντικειμένου εργασίας μπορεί σε αυτή τη θέση να χρησιμοποιηθεί το τραπέζι λείανσης (7), και για τον σκοπό αυτό πρέπει πρώτα να χαλαρώσετε τις δύο βίδες Άλεν (17) και κατόπιν πρέπει να αποκρύψετε τη ράγα αναστολέα (14). Το τραπέζι λείανσης (7) μπορεί τώρα να εισαχθεί στην οπή του οδηγού συγκράτησης (20) και να ακινητοποιηθεί με τη βίδα ακινητοποίησης (8).

Υπόδειξη:

Αφήνετε το αντικείμενο εργασίας να ακουμπάει στην κάτω πλευρά του κινητού τροχού. Το αντικείμενο εργασίας ολισθαίνει πάνω στην ταινία λείανσης (13).

11.4 Λείανση επιφανειών στην ταινία (Εικ. 17)

• Συγκρατήστε καλά το αντικείμενο εργασίας (W). Προσέξτε τα δάχτυλά σας! Κίνδυνος τραυματισμού! Καθοδηγήστε το αντικείμενο εργασίας ομοιόμορφα πάνω στην ταινία λείανσης (13) μέχρι το στήριγμα πάνω στην πλάκα στήριξης (14). Προσοχή: Απαιτείται ιδιαίτερη προσοχή κατά τη λείανση ιδιαίτερα λεπτών ή ελαφρών υλικών (ενέχουν κίνδυνο ακμής και χωρίς πλάκα στήριξης (14)). Η θέση εφαρμογής δεν επιτρέπεται ποτέ να είναι τόσο μεγάλη, ώστε το υλικό να απορροφάται από την ταινία λείανσης (13) και να την καταστρέφει.

11.5 Λείανση κοίλων στρογγυλευμάτων (Εικ. 18) Προειδοποίηση:

Μην αφήνετε μεταλλικά εξαρτήματα ή άλλα αντικείμενα να έρχονται σε επαφή με τον άξονα μετάδοσης κίνησης (R)! Σε αυτή την περίπτωση μπορεί να εκτοξευτεί το αντικείμενο εργασίας (W). Κίνδυνος τραυματισμού!

Αφήνετε τα κοίλα στρογγυλεύματα να ολισθαίνουν πάνω στην ταινία λείανσης (13) στον άξονα μετάδοσης κίνησης.

• Συγκρατήστε καλά το αντικείμενο εργασίας. Προσέξτε τα δάχτυλά σας! Κίνδυνος τραυματισμού! Καθοδηγήστε το αντικείμενο εργασίας ομοιόμορφα πάνω στην ταινία λείανσης (13). Προσοχή: Απαιτείται ιδιαίτερη προσοχή κατά τη λείανση ιδιαίτερα λεπτών ή ελαφρών υλικών.

11.6 Λείανση κυρτών στρογγυλευμάτων (Εικ. 19)

Τα κυρτά στρογγυλεύματα πρέπει να λειαίνονται στον τροχό λείανσης, με το αντικείμενο εργασίας (W) να καθοδηγείται από το αριστερό άκρο ως το κέντρο του τροχού λείανσης.

• Συγκρατήστε καλά το αντικείμενο εργασίας. Προσέξτε τα δάχτυλά σας! Κίνδυνος τραυματισμού! Πιέστε το αντικείμενο εργασίας ομοιόμορφα πάνω στον τροχό λείανσης, έτσι ώστε να κινείται διαγώνια προς το κέντρο του τροχού λείανσης.

Προειδοποίηση:

Μην αφήνετε κυρτά στρογγυλεύματα στη δεξιά πλευρά του τροχού λείανσης! Το αντικείμενο εργασίας μπορεί να εκτοξευτεί! Κίνδυνος τραυματισμού!

12. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας είναι συνδεδεμένος έτσι ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN.

Η ουδέτερη οδός του ηλεκτρικού δικτύου από την ταπείνωση του τέλους και το καλώδιο επέκτασης στους χρήστες πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Τα καλώδια σύνδεσης συχνά προκαλούν σημάδια στη μόνωση.

Οι αιτίες μπορεί να είναι:

Σημεία τριβής, όταν τα καλώδια σύνδεσης περνούν από διαφορετικές επιφάνειες.

Θέσεις τραβήγματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης. - Αιτία κοψίματος λόγω διέλευσης αιχμηρών αντικειμένων επάνω από το καλώδιο σύνδεσης. Ζημιά στη μόνωση λόγω τραβήγματος του φις από την πρίζα. Ζημιές λόγω υγρασίας της μόνωσης. Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγξτε τα καλώδια ηλεκτρικής σύνδεσης για τυχόν σημάδια. Προσέξτε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με ίδια χαρακτηριστικά.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύπου πάνω στο καλώδιο σύνδεσης.

Για μονοφασικό ρεύμα εναλλασσόμενου ρεύματος συνηστούμε για μηχανήματα υψηλού ρεύματος εκκίνησης (άνω των 3000 W), η ασφάλεια C 16A ή K 16A!

Τύπος σύνδεσης

Αν υπάρχει ζημιά στο καλώδιο ρεύματος αυτής της συσκευής, αυτό πρέπει να αντικατασταθεί είτε από τον κατασκευαστή είτε από το σέρβις ή κάποιο εξειδικευμένο άτομο, ώστε να αποφευχθούν κίνδυνοι.

13. Καθαρισμός

Κίνδυνος!

Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αποσυνδέστε το φις ρευματοληψίας από την πρίζα!

Στη μηχανή λείανσης ταινίας και δίσκου μπορεί να συσσωρευτεί σκόνη. Ελέγχετε τακτικά (το καλύτερο είναι μετά από κάθε χρήση) και απομακρύνετε τη σκόνη π.χ. με φύσημα ή με προσεκτική χρήση πεπιεσμένου αέρα.

• Διατηρείτε τις προστατευτικές διατάξεις, τις οπές αερισμού και το περίβλημα κινητήρα όσο το δυνατόν καθαρά από σκόνη και ακαθαρσίες. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πεπιεσμένο αέρα χαμηλής πίεσης.
• Συνηθίστε να καθαρίζετε τη συσκευή αμέσως μετά από κάθε χρήση. Καθαρίστε τη συσκευή τακτικά με ένα ελαφρώς υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί τα προϊόντα αυτά μπορούν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προσέξτε να μην μπορεί να εισχωρήσει νερό στο εσωτερικό της συσκευής. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

14. Αποθήκευση

Αποθηκεύστε τη συσκευή και τα εξαρτήματά της σε ξηρό, σκοτεινό, χωρίς κίνδυνο πάγου και προστατευμένο μέρος. Η θερμοκρασία αποθήκευσης πρέπει να είναι μεταξύ 5 και 30 °C. Αποθηκεύστε το εργαλείο στην αρχική συσκευασία του. Καλύψτε το εργαλείο για να το προφυλάξετε από σκόνη και υγρασία. Διαθέστε τις οπές χειρισμού όπως προβλέπεται.

15. Μεταφορά

Για τη μεταφορά του ηλεκτρικού εργαλείου αποσυνδέστε τη συσκευή από το ρεύμα και τοποθετήστε την σε ασφαλή θέση προβλεπόμενη για το σκοπό αυτό.

Ανασηκώστε τη συσκευή αποκλειστικά από τη λαβή μεταφοράς (22) και τη βάση του μηχανήματος για να τη μεταφέρετε.

Προσοχή! Μην μεταφέρετε τη συσκευή από το συγκράτημα της ταινίας λείανσης (21), τον δίσκο λείανσης (4), το προστατευτικό κάλυμμα (7) ή άλλα κινητά εξαρτήματα της συσκευής.

16. Συντήρηση

Σκουπίστε περιστασιακά με ένα πανί το προϊόν και σκόνη από το μηχάνημα. Αλείψτε για μια φορά τον άξονα με περισσότερο λάδι για επέκταση της διάρκειας ζωής του εργαλείου. Μην αλείψετε τον κινητήρα. Για τον καθαρισμό των πλαστικών, χρησιμοποιήστε καθαριστικό.

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. Τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: Αιχμές μέσα, οδοντωτός ιμάντας

* Τα δέντρα βαφονται υποχρεωτικά στο παραδοτέο υλικό!

Συνδέσεις και επιδιορθώσεις

Συνδέσεις και επισκευές του ηλεκτρικού εστιατορίου επιτρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, δώστε τα εξής στοιχεία:

Τύπος μοντέλου κινητήρα - Στοιχεία από την πινακίδα τύπου του μηχανήματος - Στοιχεία από την πινακίδα τύπου του κινητήρα

Ανταλλακτικά και επισκευές μπορείτε να προμηθευτείτε από το κέντρο εξυπηρέτησης της εταιρείας μας. Για τον σκοπό αυτόν, ανοίξτε τον κωδικό QR στην ειδική ετικέτα.

17. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά ουακευαίας είναι άνω καλωδία. Παρακαλούμε να απορρίψετε συσκευασίας τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με τον νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται και να απορρίπτονται ξεχωριστά!

Οι πανομοιότυπες συσκευές και τα ανταλλακτικά τους δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Πρέπει να τηρείται η οδηγία για την προστασία του περιβάλλοντος, ώστε να αφαιρούνται χωρίς να καταστρέφονται. Η απόρριψή τους ρυθμίζεται από τις σχετικές ειδικές διατάξεις. Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του. Ο τελικός χρήστης οφείλει να φροντίζει για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή. Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις Εγκαταστάσεις:

• Δημοτικές θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).
• Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμποροι έχουν την έγκριση παραλαβής τους προσφέρουν αυτήν την υπηρεσία εθελοντικά. - Έως τρεις παλιές ηλεκτρικές συσκευές ίδιου είδους συσκευής, η απόσταση έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή χωρίς χρέωση και χωρίς προηγούμενη αγορά συσκευής, ή να τις παραδώσετε σε άλλο εξουσιοδοτημένο σημείο συλλογής στην Περιοχή σας.
• Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε Τμήμα εξυπηρέτησης πελατών.

Σε περίπτωση παράδοσης μιας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινώνησε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή. Αυτοί οι κανόνες ισχύουν μόνο για συσκευές που εγκαθίστανται και λειτουργούν χωρίς την Ευρωπαϊκή Ένωση, που αναφέρονται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη απόβλητων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

18. Αντιμετώπιση προβλημάτων

Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περίπτωση που το μηχάνημά σας εμφανίζει κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το πρόβλημα με αυτόν τον τρόπο, απευθυνθείτε στο τοπικό συνεργείο επισκευής.

Πρόβλημα Evδεχόμενη αιτία Μέτρο αντιμετώπισης
Ο κυνητήρας δενξεκίνά	Zημία στον διακόπηνενργοῦποῖης/απενεργοῦποῖης	Αντικαθίαι τάτε σύλα τα εξαρτήματα που ἐχουν μιτοστέιζημίαςπριν χροσιμοῦποῖητη μηχανή λείανος.Επικοινωνήσε με το τοτικό σας κέντρο σέρβιςή με εναν εξουσιδοῦτημένο σταθμό σέρβις.Κάθεπροπαθεία επιακεύνς μιτορείνα προκαλέσεικόνους αν δεν πραγμοῦποῖια Από εξειδικεύμένοτεχικό.
	Zημία στο καλώδιοδικόπηνενργοῦποῖης/απενεργοῦποῖης
	Zημία στο ρελέενργοῦποῖης/απενεργοῦποῖης
Μειώνεται η taxύτητα Πης μηχανής κατά τηλειουρία	Δοκείαι πολύ μεγάληπεοστο αντικείμενοεργασίας.	Δοκείte μικρότepη πίοη στο αντικείμενο εργασίας.
H ταίνia λείανοςκείαι εκτόςτων κινητήριωντροχαμύν.	Δεν κινείαι ευτός τηςλωρίας.	Puθμίοτe συμπληρωματικά τη λωρία.
To ξύλo κaiyεταικατά τη διαρκεία τηςλείανος.	Ο τροχός λείανοςήη ταίνia λείανος Ἇχεικαμφθεί με λιπαντίος.	Αντικataστήσε τήν ταίνiaήτον διοκο.
	Ασκήθηκε πολύ μεγάληπεοστο αντικείμενοεργασίας.	Μειώτe τήν πίοεη που ασκείte στο αντικείμενοεργασίας.
