Tipo de produto	Lixadeira de cinta e disco
Marca	Scheppach
Modelo	BTS900
Tensão de alimentação	230-240 V ~ 50 Hz
Potência absorvida	370 W
Dimensões (C x L x A)	460 x 360 x 280 mm
Peso	aprox. 11,5 kg
Diâmetro do disco de lixamento	150 mm
Velocidade de rotação do disco	2980 min⁻¹
Dimensões da cinta abrasiva	915 x 100 mm
Velocidade da cinta abrasiva	7,5 m/s
Inclinação da cinta abrasiva	0° - 90°
Dimensões da mesa de lixamento	225 x 160 mm
Inclinação da mesa de lixamento	0° - 45°
Nível de potência sonora (LWA)	94 dB
Nível de pressão sonora (LpA)	81 dB
Tipo de abrasivos fornecidos	3 cintas P80/P120/P240 e 3 discos P80/P120/P240
Conexão de aspiração	Mangote de aspiração
Utilização	Estacionária (montagem em bancada) ou móvel
Materiais compatíveis	Madeira e materiais similares
Equipamentos de segurança	Proteção da cinta abrasiva, tela de proteção inferior do disco
Alça de transporte	Sim
Acessórios fornecidos	Batente transversal, mesa de lixamento, chave Allen, manual de instruções

Perguntas frequentes - BTS900 SCHEPPACH

Como substituir a cinta abrasiva?

Desconecte o plugue. Afrouxe o parafuso Allen (12) e os parafusos (18). Remova a proteção da cinta (19). Mova o tensor (3) para a direita para afrouxar a cinta. Retire a cinta antiga e instale a nova respeitando o sentido de movimento indicado. Recentralize a cinta com o parafuso estriado (1) se necessário.

Como ajustar a centralização da cinta abrasiva?

Desconecte o aparelho. Gire manualmente a cinta no sentido de rotação. Se não estiver centralizada, ajuste-a com o parafuso estriado (1) até que gire centralizada na superfície de lixamento.

Como usar o batente transversal para um lixamento preciso?

Monte o batente transversal (6) na mesa de lixamento (7). Ele permite guiar a peça e ajustar o ângulo de lixamento. Mova sempre a peça da esquerda para o centro da roda, nunca além, para evitar projeções.

Como conectar um aspirador à máquina?

A máquina possui um mangote de aspiração (10) na parte traseira. Conecte a ele um dispositivo de aspiração de poeiras adequado. Atenção: Não usar a aspiração durante o lixamento de metais.

O que fazer se a cinta abrasiva derrapar ou sair das polias?

Pare a máquina e desconecte-a. Verifique se a cinta está corretamente tensionada com o tensor (3). Se estiver solta, gire o tensor para a direita para afrouxar e reajuste. Certifique-se de que a cinta está centralizada e que as polias não estão obstruídas.

Como trocar o disco abrasivo (lixa)?

Desconecte o plugue. Remova a tela de proteção inferior (15) desapertando os 2 parafusos (16). Retire o disco antigo (fixação velcro) e coloque o novo. Recoloque a tela de proteção.

Qual é a tensão de alimentação necessária?

O aparelho funciona em uma tensão de rede de 230-240 V ~ 50 Hz. Use uma tomada adequada e uma extensão conforme as normas VDE/DIN.

Como limpar a máquina?

Desconecte sempre o plugue antes da limpeza. Use um pano úmido com um pouco de sabão preto. Não use solventes ou produtos agressivos. Sopre a poeira das aberturas com ar comprimido em baixa pressão. Limpe o aparelho após cada uso.

Posso lixar metal com esta lixadeira?

Não. Esta máquina foi projetada apenas para lixamento de madeira e materiais similares. O lixamento de metais pode causar incêndio, ferimentos ou danos ao aparelho. Além disso, não use a aspiração durante o lixamento de metais.

Como armazenar a máquina?

Guarde o aparelho e seus acessórios em local seco, protegido da geada e inacessível a crianças. A temperatura de armazenamento ideal é entre 5 e 30 °C. Mantenha o manual de instruções por perto.

MANUAL DE UTILIZADOR BTS900 SCHEPPACH

Explicação dos símbolos no aparelho

A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer riscos e não substituem medidas corretas para a prevenção de acidentes.

	Aviso - Leia o manual de instruções para minimizar o risco de ferimentos.
	Usar proteção auditiva.
	Utilizar proteção respiratória em caso de geração de pô!
	Utilize óculos de proteção.
	AVISO! perigo de ferimentos! Não tocar no disco abrasivo em functimento!
	Sentido de deslocação da fita abrasiva
	Sentido de deslocação do disco abrasivo
CE	O produits cumpre as diretivas europeias em vigor.
Atença!	Nestas instruções de operação, assinalámos as secções que dizem respeito à sua segança com este símbolo.
A	O produit está em conformidade com as diretrizes servias aplicáveis.

Conteúdo:

Página:

1. Introdução 88
2. Descrição do aparelho (fig. 1-19) 88
3. Âmbito de fornecimento 88
4. Utilização correta 89
5. Indicações de segurança gerais 89
6. Riscos residuais 92
7. Dados técnicos 92
8. Desembalar 93
9. Estrutura 93
10. Colocação em funcionamento 94
11. Dicas de trabalho 94
12. Ligação elétrica 95
13. Limpeza 96
14. Armazenamento 96
15. Transporte 96
16. Manutenção 96
17. Eliminação e reciclagem 97
18. Resolução de problemas 98
19. Declaração de conformidade 324

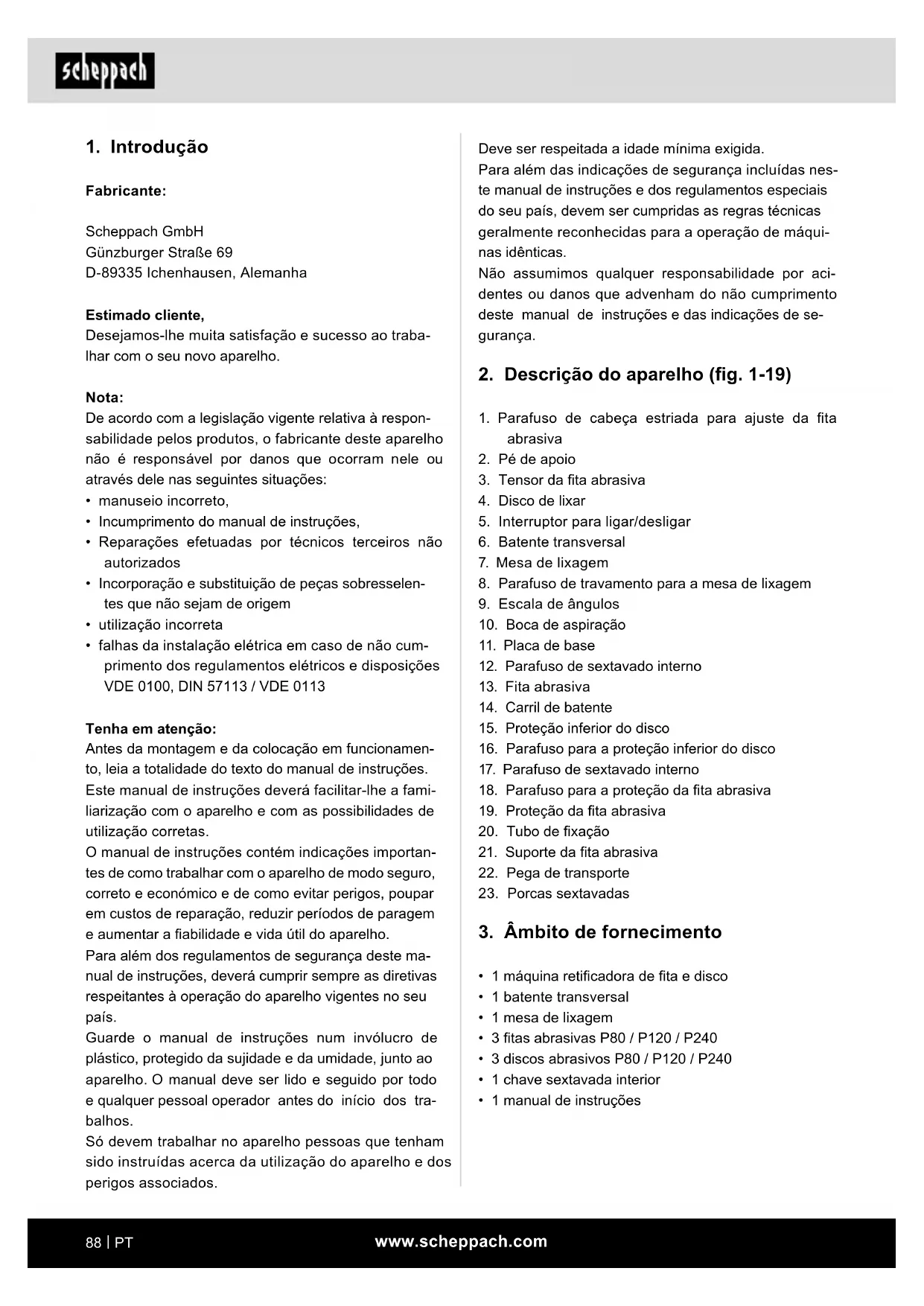

1. Introdução

Fabricante:

Scheppach GmbH

Günzburgstraße 69

D-89335 Ichenhausen, Alemanha

Estimado cliente,

Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.

Nota:

De acordo com a legislação vigente relativa à responsabilidade dos produtos, o fabricante deste aparelho não é responsável por danos que ocorreram nele ou através dele nas seguintes situações:

• manuseio incorreto,
• incumprimento do manual de instruções,
• reparações efetuadas por técnicos terceiros não autorizados,
• incorporação e substituição de peças sobresselentes que não sejam de origem,
• utilização incorreta,
• falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE 0113.

Tenha em atenção:

Antes da montagem e da colocação em funcionamento, leia a totalidade do texto do manual de instruções.

Este manual de instruções deverá fazer-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.

O manual de instruções contém indicações importantes de como trabalhar com o aparelho de modo seguro, correto e econômico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e a vida útil do aparelho.

Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.

Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos.

Só devem trabalhar no aparelho pessoas que tenham recebido instruções acerca da utilização do aparelho e dos perigos associados.

Deve ser respeitada a idade mínima exigida.

Além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.

Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.

2. Descrição do aparelho (fig. 1-19)

1. Parafuso de cabeça estriada para ajuste da fita abrasiva
2. Pé de apoio
3. Tensor da fita abrasiva
4. Disco de lixar
5. Interruptor para ligar/desligar
6. Batente transversal
7. Mesa de lixagem
8. Parafuso de fixação para a mesa de lixagem
9. Escala de ângulos
10. Boca de aspiração
11. Placa de base
12. Parafuso de sextavado interno
13. Fita abrasiva
14. Carril de batente
15. Proteção inferior do disco
16. Parafuso para a proteção inferior do disco
17. Parafuso de sextavado interno
18. Parafuso para a proteção da fita abrasiva
19. Proteção da fita abrasiva
20. Tubo de fixação
21. Suporte da fita abrasiva
22. Pega de transporte
23. Porcas sextavadas

4. Utilização correta

A máquina só deve ser utilizada para o fim especificado. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.

Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.

As pessoas que operem ou mantenham a boa deverão ser familiarizadas com a mesma e ser instruídas relativamente aos perigos possíveis.

Para tal, devem ser estritamente cumpridos os regulamentos de prevenção de acidentes vigentes.

Devem ser seguidas todas as restantes regras gerais relativas às áreas de medicina do trabalho e de segurança.

Qualquer alteração na máquina exclui o fabricante de todo e qualquer responsabilidade por danos daí resultantes.

A máquina apenas pode ser reparada com peças e acessórios originais do fabricante.

As instruções de segurança e de manutenção, os procedimentos de trabalho do fabricante, bem como as dimensões constantes nos Dados Técnicos devem ser observados.

Tenha em atenção que os outros aparelhos não foram desenvolvidos para uso. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

O aparelho destina-se a ser utilizado por adultos. Adolescentes maiores de 16 anos podem usar o aparelho sob supervisão. O fabricante não se responsabiliza por danos causados pela utilização indevida ou operação incorreta.

5. Indicações de segurança gerais

Indicações de segurança gerais para ferramentas elétricas

AVISO! Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica. O incumprimento das instruções que se seguem poderá causar choques elétricos, incêndio e/ou ferimentos graves!

Guarde todas as indicações de segurança e instruções para uso futuro.

O termo "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas alimentadas pela rede elétrica (com cabo de alimentação) e a ferramentas elétricas alimentadas por bateria (sem cabo de alimentação).

a) Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem provocar acidentes.

b) Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inflamáveis, gases ou poeiras. As ferramentas elétricas geram faíscas, que podem inflamar a poeira ou os vapores.

c) Mantenha as crianças e outras pessoas afastadas quando usa a ferramenta elétrica. Em caso de distração, pode perder o controlo da ferramenta elétrica.

2. Segurança elétrica

a) A ficha de ligação da ferramenta elétrica tem de caber na tomada. A ficha não deve ser modificada de forma alguma. Não utilize qualquer ficha adaptadora em conjunto com ferramentas elétricas com ligação à terra. As fichas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico.

b) Evite o contacto do corpo com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos. Existe um risco elevado de choque elétrico se o seu corpo estiver ligado à terra.

c) Mantenha as ferramentas elétricas afastadas de chuva e humidade. A penetração de água na ferramenta elétrica aumenta o risco de um choque elétrico.

d) Não use o cabo de ligação para transporte ou suspender a ferramenta elétrica ou para desligar a ficha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, bordas afiadas ou peças móveis. Cabos de ligação danificados ou enrolados aumentam o risco de um choque elétrico.

e) Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas linhas de prolongamento que também sejam adequadas para utilização no exterior. A utilização de uma linha de prolongamento adequada para a área exterior diminui o risco de um choque elétrico. f) Se for inevitável a operação da ferramenta elétrica num ambiente húmido, use um disjuntor diferencial. A utilização de um disjuntor diferencial diminui o risco de um choque elétrico.

3. Segurança das pessoas

a) Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalhar com uma ferramenta elétrica. Não utilize qualquer ferramenta elétrica se estiver com sono ou sob a influência de álcool, drogas ou medicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar ferimentos graves. b) Utilize sempre equipamentos de proteção pessoal e óculos de proteção. A utilização de equipamentos de proteção pessoal, como máscara antipoeira, sapatos de segurança antiderrapantes, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos. c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conectar a ferramenta elétrica à fonte de alimentação, isso pode causar um acidente. d) Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte rotativa da ferramenta elétrica pode causar ferimentos. e) Evite uma posição do corpo anormal. Certifique-se de que se coloca numa posição segura e que mantém o equilíbrio em todos os momentos. Assim, controla melhor a ferramenta elétrica em situações inesperadas. f) Use vestuário de trabalho adequado. Não use roupas largas ou joalharia. Mantenha o cabelo e a roupa afastados de peças móveis. Roupa larga, joalharia ou cabelos longos podem ser capturados por peças móveis.

g) Se puderem ser montados equipamentos de aspiração e recolha de pó, certifique-se de que estes estão ligados e são usados corretamente. A utilização de uma aspiração de pó pode reduzir riscos devido a pó. h) Não se sinta seguro e nunca transgrida as regras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica antes do uso frequente. A atuação descuidada pode provocar lesões graves, dentro de frações de segundos.

4. Utilização e manuseio da ferramenta elétrica

a) Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, trabalha-se melhor e de forma mais segura na gama de desempenho especificada. b) Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada. c) Desconecte a ficha da tomada e/ou remova a bateria antes de efetuar ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica. Esta medida de precaução impede o arranque involuntário da ferramenta elétrica. d) Guarde as ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Realize a manutenção das ferramentas elétricas e das ferramentas de colocação com cuidado. Verifique se as peças móveis funcionam na perfeição e não ficam presas, se há peças partidas ou danificadas de forma a prejudicar a função da ferramenta elétrica. Mande reparar peças danificadas antes da utilização da ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas com manutenção mal realizada. f) Mantenha as suas ferramentas de corte afiadas e limpas. Ferramentas de corte com arestas de corte afiadas tratadas com cuidado emperram menos e são mais fáceis de usar.

g) Utilize ferramentas elétricas, acessórios, ferramentas de ajuste, etc. de acordo com estas instruções. Tome em consideração as condições de trabalho e a atividade a ser realizada. A utilização de ferramentas elétricas para aplicações que não sejam as previstas podem conduzir a situações perigosas. h) Mantenha as pegas e superfícies para segurar secas, limpas e livres de óleo e massa lubrificante. Em situações imprevistas, pegas e superfícies de pegar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.

5. Assistência

a) A ferramenta elétrica só deve ser reparada por pessoal especializado, utilizando somente peças sobresselentes originais. Assim assegura-se que a segurança da ferramenta elétrica é mantida.

AVISO!

Esta ferramenta elétrica cria um campo eletromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.

Indicações de segurança adicionais para a maior retificadora de fita e disco

AVISO!

Não utilize a boina antes de esta estar totalmente montada e instalada de acordo com os manuais.

• Leia o manual de instruções na íntegra antes de utilizar o aparelho.
• Atenção: esta boquina foi exclusivamente desenvolvida para a retificação de madeira e material semelhante a madeira. A retificação de outros materiais poderá provocar incêndio, ferimentos ou danos no produto.
• Utilize sempre óculos de proteção. - Esta máquina só deve ser utilizada para trabalhos em recintos fechados.
• Importante: monte e utilize a boquina apenas sobre uma superfície horizontal. A montagem numa superfície não horizontal pode provocar danos no motor.
• Se existir uma tendência da boquina tombar ou deslocar-se durante a operação, especialmente durante a retificação de peças de trabalho compridas ou pesadas, deve-se unir a boquina a uma superfície com uma boa capacidade de carga.
• Certifique-se de que a fita abrasiva se desloca no sentido correto. Para tal, tenha em atenção as setas na parte traseira da fita.
• Certifique-se de que a fita abrasiva é corretamente conduzida, de modo a que não possa rolar para fora dos discos de contacto.
• Certifique-se de que a fita abrasiva não está enrolada ou frouxa.
• Segure a peça de trabalho firmemente ao retificar.
• Utilize sempre o batente ao utilizar a boquina retificadora de fita na posição horizontal.
• Segure sempre a peça de trabalho firmemente contra a mesa ao utilizar a retificadora de disco.
• Segure sempre a peça de trabalho contra o lado do disco abrasivo que se desloca para baixo, de modo a que a peça de trabalho assente bem na mesa. Se utilizar o lado do disco abrasivo que se desloca para cima, a peça de trabalho poderá ser projetada e colocar pessoas em perigo.
• Mantenha sempre uma distância mínima de aproximadamente 2 mm ou menos entre a mesa ou o batente e a fita abrasiva ou disco abrasivo.
• Não use luvas e não segure a peça de trabalho com um pano ao retificar a peça de trabalho.
• Retifique com o grão da madeira.
• Nunca retifique peças de trabalho que sejam demasiado pequenas para uma operação segura.
• Evite movimentos desajeitados com os quais as mãos possam deslizar repentinamente para a fita abrasiva ou o disco abrasivo.
• Ao trabalhar peças de trabalho grandes, deve utilizar um apoio adicional à altura da mesa.
• Nunca retifique uma peça de trabalho não apoiada. Apoie a peça de trabalho com a mesa ou o batente, exceto no caso de peças de trabalho curvas, em que deverá apoiar no aro exterior do disco abrasivo.
• Remova sempre detritos e outros objetos da mesa, do batente ou da fita abrasiva antes de ligar a máquina.
• Não planeie nem monte nada na mesa com a máquina retificadora em funcionamento.
• Desligue a máquina e desligue a ficha da tomada se pretender instalar ou remover acessórios.
• Nunca abandone a área de trabalho da ferramenta se a mesma estiver ligada ou se ela ainda não tiver parado totalmente.
• Coloque a peça de trabalho sempre sobre a mesa de lixagem e encoste-a ao batente. Assente ferramentas curvas de modo firme na mesa ao retificar com a ferramenta.
• Assegure-se sempre da estabilidade e fixação da lixadeira de fita e disco (p. ex., fixando-a a uma bancada de trabalho).
• Antes de cada utilização, verifique se o disco abrasivo e a fita abrasiva apresentam danos.
• Substitua sem demora os discos abrasivos e fitas abrasivas danificados.
• Utilize sempre a tampa de proteção e a base de peça conforme necessário para as ferramentas de inserção.
• Utilize sempre a ferramenta elétrica com ferramentas de inserção nos fusos, para limitar o risco de contacto com os fusos rotativos.

6. Riscos residuais

A ferramenta foi produzida de acordo com o estado da técnica e com as regras de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante os trabalhos.

• Perigo de ferimentos dos dedos e das mãos provocados pelo disco abrasivo em rotação, devido a um guiamento ou colocação incorretos da ferramenta a ser retificada.
• Perigo de ferimentos devido a ferramentas projetadas em caso de fixação ou guiamento incorretos.
• Risco para a saúde advindo da eletricidade em caso de utilização incorreta de cabos elétricos.
• Além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.
• Os riscos residuais podem ser minimizados, se forem respeitadas as "Indicações de segurança" e a "Utilização correta", assim como o manual de instruções na sua generalidade.
• Evite colocações em funcionamento acidentais da ferramenta: ao inserir a ficha na tomada, nunca prima o botão de funcionamento. Utilize a ferramenta de colocação recomendada neste manual de instruções. Obterá assim rendimentos ótimos da sua ferramenta.
• Mantenha as suas mãos longe da área de trabalho, se a ferramenta estiver em funcionamento.

7. Dados técnicos

Motor 230 - 240 V~ / 50 Hz
Potência de entrada 370 W
Dimensoes C x L x A 460 x 360 x 280 mm
Ø do disco 150 mm
Revoluções do disco 2980 min	-1
Dimensoes da fita abrasiva 915 x 100 mm
Velocidade da fita abrasiva 7,5 m/s
Posão obliqua 0° - 90°
Dimensoes da mesa 225 x 160 mm
Posão obliqua da mesa 0° - 45°
Peso aprox. 11,5 kg

Reservados os direitos a alterações técnicas!

Ruído e vibrações

Aviso: o ruído pode ter efeitos graves na sua saúde. Se o ruído da ferramenta exceder os 85 dB, use uma proteção dos ouvidos adequada.

Valores característicos do ruído

Nível de potência sonora L 94 dB Nível de pressão sonora L 81 dB Incerteza K 3 dB

O valor total de vibrações e o valor de emissão de ruído indicados foram medidos de acordo com um procedimento de ensaio normalizado e podem ser utilizados para comparar uma ferramenta elétrica com outras.

O valor total de vibrações e o valor de emissão de ruído indicados podem também ser usados para uma primeira estimativa da exposição.

Nota:

• As emissões de ruído e de vibrações poderão divergir dos valores indicados durante a utilização da ferramenta elétrica, consoante o tipo e a forma como a ferramenta elétrica é utilizada, especialmente conforme o tipo de peça de trabalho.
• É necessário definir medidas de segurança para a proteção do operador que assentem numa estimativa do nível de vibração durante as condições reais de utilização (devem ser tidas em conta todas as partes do ciclo de funcionamento, por exemplo, tempos nos quais a ferramenta elétrica está desligada e nos quais está ligada, mas a funcionar em vazio).

8. Desembalar

• Abra a embalagem e retire cuidadosamente o aparelho.
• Remova o material de embalamento, assim como as fixações de embalamento/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o aparelho e os acessórios quanto a danos de transporte. O fornecedor deve ser notificado imediatamente no caso de reclamações. Não são aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de garantia, se possível.
• Antes da utilização, familiarize-se com o aparelho, recorrendo ao manual de instruções.
• Utilize apenas as peças originais, assim como acessórios, peças de desgaste e sobresselentes. Poderão obter-se as peças sobresselentes junto do revendedor especializado.
• No caso de encomendas, forneça os outros números de referência, bem como o tipo e o ano de construção do aparelho.

AVISO!

O aparelho e o material de embalagem não são brinquedos! Crianças não deverão brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!

9. Estrutura

AVISO

Retire sempre a tomada antes de efetuar ajustes no aparelho.

• Antes da colocação em funcionamento, todas as coberturas e dispositivos de segurança devem estar instalados corretamente.
• A fita abrasiva (13) e a fresa (4) devem poder deslocar-se livremente.
• Observe a madeira já processada quanto a corpos estranhos, por ex. pregos ou parafusos, etc.
• Antes de acionar o interruptor para ligar/desligar (5), certifique-se de que o papel abrasivo está montado corretamente e as peças móveis se movem sem problemas.

9.1 Montagem (fig. 1-4b)

Monte a mesa de lixagem (7) e fixe-a com o parafuso de travamento (8) (Fig. 2, 3). A mesa de lixagem (7) pode ser continuamente ajustada de 0° a 45° com a escala de ângulos (9) e o parafuso de travamento (8).

O batente transversal (6) ajustável assegura um guiamento seguro da peça de trabalho. Atenção! A fresa (4) deve poder deslocar-se livremente. A distância entre a mesa de lixagem (7) e o disco de lixar (4) deve ser de 2 mm.

• Coloque o carril de batente (14) e fixe-o com os parafusos de sextavado interior (17) (fig. 4a). Atenção! A fita abrasiva (13) deve poder deslocar-se livremente.
• Proceda da seguinte maneira para ajustar a folga entre a mesa de lixagem (7) e o disco de lixar (4) (fig. 4b):
• Desaperte primeiro as porcas sextavadas (23) que se encontram por baixo da mesa de lixagem (7). Para tal, utilize uma chave sextavada tamanho 10 (não incluída no âmbito de fornecimento).
• Prenda agora uma chapa ou semelhante com uma espessura de 2 mm entre a mesa de lixagem (7) e o disco de lixar (4).
• Volte a apertar as porcas sextavadas (23).
• Em seguida, remova a chapa.

9.2 Substituir a fita abrasiva (Fig. 5-9)

• Retire a ficha de rede. Desaperte o parafuso de cabeça sextavada interna (12). Desaperte os parafusos (18).
• Retire a proteção da fita abrasiva (19) do suporte da fita abrasiva (21). Para isso, coloque o suporte da fita abrasiva (21) um pouco inclinado.
• Desloque o tensor da fita abrasiva (3) para a direita para afrouxar a fita abrasiva (13).
• Retire a fita abrasiva (13) para a frente.
• Monte a fita abrasiva nova na sequência oposta. Atenção! Tenha em atenção o sentido de deslocação na caixa e no lado interior da fita abrasiva!

9.3 Ajustar a fita abrasiva

• Retire a ficha de rede.
• Empurre lentamente a fita abrasiva (13) à mão no sentido de deslocação.
• A fita abrasiva (13) deve deslocar-se de modo centrado na superfície abrasiva. Se tal não for o caso, pode-se reajustar isto com o parafuso de cabeça estriada (1).

9.4 Ajustar a posição de lixagem da fita abrasiva (Fig. 9-11)

• Solte o parafuso de sextavado interno (12).
• Desloque a fita abrasiva (13) para cima para a posição desejada.
• Volte a apertar o parafuso de sextavado interno (12) para fixar nessa posição.
• Como base de peça, pode-se utilizar nesta posição a mesa de lixagem (7). Para tal, primeiro, deve retirar ambos os parafusos de sextavado interno (17) e, em seguida, remover o carril de batente (14). A mesa de lixagem (7) pode agora ser empurrada para dentro do furo do tubo de fixação (20) e fixada com o parafuso de travamento (8).

9.5 Substituir o papel abrasivo na ferramenta (Fig. 12)

Desmonte a proteção inferior do disco (15) removendo os 2 parafusos (16). Arranque o papel abrasivo do disco de lixar (4) e monte um novo (aderência velcro). Monte novamente o vidro de proteção inferior (15).

9.6 Utilização como boquina estacionária

Recomenda-se a montagem numa bancada de trabalho para uma utilização contínua.

• Para o efeito, marque os furos: Coloque a boa retificadora tal como ela deverá ser instalada mais tarde. Desenhe a posição dos furos a serem perfurados na bancada de trabalho.
• Faça os furos na bancada de trabalho.
• Coloque a boaina retificadora por cima dos furos e insira parafusos adequados a partir de cima nos furos da boaina retificadora e da bancada de trabalho.
• Aparafuse agora a boquilha retificadora a partir de baixo com arruelas espaçadoras e porcas sextavadas adequadas.

9.7 Utilização como boquilha móvel

Recomenda-se a montagem numa placa de base adequada para a utilização móvel da sua retificadora. Poderá então fixar a placa de base na respetiva bancada de trabalho.

A placa de base deve ter uma espessura mínima de 19 mm e deve ter um tamanho adequadamente maior do que a máquina retificadora para que tenha espaço para a fixação.

• Marque os furos a serem perfurados na placa de base.
• Continue tal como descrito nos últimos 3 passos do ponto "Utilização como boquilha estacionária".

Nota:

Assegure-se do comprimento adequado dos parafusos. Os parafusos SPAX não devem sobressair, para que a base não seja danificada, mas os parafusos sextavados devem sobressair, para que as arruelas espaçadoras e as porcas sextavadas possam ser colocadas.

9.8 Ligação da aspiração de pó

A máquina está equipada com uma boca de aspiração (10).

Ligue uma aspiração de pó ao processar materiais que libertem muito pó.

Atenção: em caso de processamento de metais, não deve ligar a aspiração de pó.

10. Colocação em funcionamento

Atenção!

Monte impreterivelmente o aparelho por completo na colocação em funcionamento!

10.1 Interruptor para ligar/desligar (5) (fig. 13)

• O retificador pode ser ligado mediante pressão do botão verde "I".
• Para voltar a desligar o retificador, deve premir o botão vermelho "0".

Aviso:

Nunca estenda o braço por cima do aparelho para aceder ao botão para ligar e desligar a retificadora! Perigo de ferimentos!

10.2 Retificação

• Segure a peça de trabalho sempre com firmeza ao retificar.
• Não exerça muita pressão.
• Durante a retificação, a peça deve ser deslocada para a frente e para trás na fita abrasiva (13) ou no disco de lixar (4). Tal permite evitar que o papel abrasivo se desgaste apenas num lado.

Importante! Peças de madeira devem ser sempre retificadas no sentido do fio da madeira, para evitar rachas. Atenção! Se o disco de lixar (4) ou a fita abrasiva (13) bloquearem durante o trabalho, remova a peça. Depois, espere até que o aparelho volte a atingir a sua velocidade máxima, antes de continuar o trabalho.

11.1 Retificação de chanfros e bordos (Fig. 14)

A mesa de trabalho pode ser ajustada continuamente de 0° a 45°.

• Para tal, solte o parafuso de travamento (8).
• Coloque a mesa de trabalho na inclinação desejada. Atenção: mesmo que esteja inclinada, a mesa de trabalho nunca deve ter uma distância superior a 2 mm do disco de lixar (4)!
• Volte a apertar o parafuso de travamento (8).

11.2 Retificação de lados frontais com um batente transversal (Fig. 15a, 15b)

O batente transversal (6) fornecido facilita uma retificação precisa. O batente transversal (6) permite adicionalmente fazer ângulos de retificação para a inclinação da mesa de lixagem (7). Recomendamos a sua utilização ao retificar lados frontais (curtos).

Nota:

Desloque a peça de trabalho sempre da esquerda para o centro do disco abrasivo, nunca para a direita do mesmo! Perigo de ferimentos devido à projeção de uma peça de trabalho!

11.3 Retificação horizontal e vertical (Fig. 9-11, 16)

A sua retificadora pode ser utilizada na horizontal e na vertical. A mesa de trabalho pode ser ajustada para ambas as aplicações.

• Solte o parafuso de sextavado interno (12).
• Desloque a fita abrasiva (13) para cima para a posição desejada.
• Volte a apertar o parafuso de sextavado interno (12) para fixar nessa posição.
• Para a base de peça pode-se utilizar esta posição da mesa de lixagem (7). Para tal, deve-se primeiro soltar ambos os parafusos de sextavado interno (17) e de seguida remover o carril de batente (14). A mesa de lixagem (7) pode agora ser empurrada para dentro do furo do tubo de fixação (20) e fixada com o parafuso de travamento (8).

Nota:

Retifique peças de trabalho compridas na posição vertical, deslocando a peça de trabalho de modo uniforme por cima da fita abrasiva (13).

11.4 Retificação de superfícies com a fita abrasiva (Fig. 17)

• Segure a peça de trabalho (W) com firmeza. Tenha cuidado com os seus dedos! Perigo de ferimentos!
• Conduza a peça de trabalho, premindo-a com firmeza contra o carril de batente (14), de modo uniforme por cima da fita abrasiva (13).

Atenção: deve-se ter especial cuidado durante a retificação de materiais finos ou compridos (eventualmente sem carril de batente (14)). A pressão de contacto nunca deve ser excessiva, para que o material retificado possa ser transportado para fora da fita abrasiva (13).

11.5 Retificação de arredondamentos côncavos (Fig. 18)

Aviso:

Não retifique lados frontais de peças de trabalho retilíneas no veio de rotação (R)! A peça de trabalho (W) poderá ser projetada. Perigo de ferimentos! Retifique arredondamentos côncavos sempre na fita abrasiva (13) no veio de rotação.

• Segure a peça de trabalho com firmeza. Tenha cuidado com os seus dedos! Perigo de ferimentos!
• Conduza a peça de trabalho de modo uniforme por cima da fita abrasiva (13). Atenção: deve-se ter especial cuidado durante a retificação de materiais finos ou compridos.

11.6 Retificação de arredondamentos convexos (Fig. 19)

Os arredondamentos convexos devem ser retificados no disco abrasivo, conduzindo a peça de trabalho (W) da extremidade esquerda para o centro do disco abrasivo.

• Segure a peça de trabalho com firmeza. Tenha cuidado com os seus dedos! Perigo de ferimentos!
• Pressione a peça de trabalho de modo uniforme contra o disco abrasivo e desloque-a da esquerda para o centro do mesmo.

Aviso:

Nunca retifique arredondamentos convexos no lado direito do disco abrasivo! A peça de trabalho poderá ser projetada! Perigo de ferimentos!

12. Ligação elétrica

O motor elétrico instalado está ligado e pronto a ser utilizado. A ligação corresponde às normas VDE e DIN relevantes.

A ligação à rede por parte do cliente, assim como o cabo de extensão utilizado, deverão corresponder a estas normas.

Cabo de ligação elétrica com defeito

Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.

As causas para tal poderão ser:

• Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.
• Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
• Pontos de corte devido à passagem de veículos por cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da tomada. Fissuras devido à idade do isolamento.

Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.

Inspecione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo não está ligado à rede elétrica.

Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a mesma marca.

É obrigatória uma impressão da designação do tipo no cabo de ligação.

No caso do motor de corrente alternada monofásica, recomendamos, para máquinas com uma corrente de arranque alta (a partir de 3000 W), uma proteção de C 16A ou K 16A!

Tipo de ligação Y

Se o cabo de ligação à corrente deste aparelho estiver danificado, este deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualificada, de modo a evitar perigos.

13. Limpeza

Perigo!

Antes de qualquer configuração, tarefa de conservação ou de reparação, deverá retirar-se a ficha de rede da tomada!

Poderá ocorrer acumulação de poeira na boquilha retificadora de fita e disco. Verifique regularmente (de preferência antes de cada utilização) e remova a poeira, por exemplo, soprando ou utilizando cuidadosamente ar comprimido.

• Mantenha os dispositivos de segurança, as grelhas de ventilação e a estrutura do motor o mais livres possível de pó e sujidade. Limpe o aparelho com um pano limpo ou sopre-o com ar comprimido sob baixa pressão.
• Recomendamos a limpeza do aparelho imediatamente antes de cada utilização.
• Limpe o aparelho regularmente com um pano húmido e sabão suave. Não utilize produtos de limpeza ou solventes; estes poderão ser agressivos para com as peças de plástico do aparelho. Certifique-se de que não penetra água no interior do aparelho. A penetração de água no aparelho elétrico aumenta o risco de um choque elétrico.

14. Armazenamento

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 e 30 °C. Guarde a ferramenta na embalagem original. Tape a ferramenta, para a proteger contra pó ou humidade. Guarde o manual de instruções junto da ferramenta.

15. Transporte

Para transporte da ferramenta elétrica, desligue o aparelho da rede elétrica e coloque-o noutra área para tal prevista.

Eleve o aparelho apenas pela pega de transporte (22) e pela base da máquina para o transporte.

Atenção! Não transporte o aparelho pelo suporte da fita abrasiva (21), o disco de lixar (4), a mesa de lixagem (7) ou outras partes móveis do aparelho.

16. Manutenção

De vez em quando, remova as aparas e o pó da máquina com um pano. Oleie mensalmente as peças rotativas, para prolongar a vida útil da ferramenta. Não oleie o motor.

Não utilize qualquer substância corrosiva para a limpeza do plástico.

Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural, ou que as seguintes peças são necessárias como consumíveis.

Peças de desgaste*: materiais abrasivos, correia dentada

• Nem sempre incluídas no âmbito de fornecimento!

Ligações e reparações

As ligações e reparações do equipamento elétrico só devem ser executadas por um eletrotécnico.

Em caso de dúvidas, indique os seguintes dados:

• Tipo de corrente do motor, dados da placa de características da máquina, dados da placa de identificação do motor

Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.

17. Eliminação e reciclagem

Notas relativas à embalagem

Os materiais de embalagem são recicláveis. Elimine as embalagens de modo ecológico.

Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)

Os aparelhos elétricos e eletrônicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!

• As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
• Os proprietários ou utilizadores de aparelhos elétricos e eletrônicos são legalmente obrigados a devolver os aparelhos após a sua utilização.
• O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
• O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrônicos não devem ser eliminados no lixo doméstico.
• Os aparelhos usados elétricos e eletrônicos podem ser entregues sem custos nos seguintes pontos:

- Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais)

• Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.
• Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outros centros de recolha autorizados na sua vizinhança.
• Para se informar acerca de condições de devolução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.
• Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.
• Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrônicos poderá estar regulada por outra legislação divergente.

18. Resolução de problemas

A seguinte tabela indica sintomas de erro e descreve resoluções, se a sua máquina não estiver a funcionar corretamente. Se não for possível localizar e eliminar o problema, entre em contacto com a sua oficina de assistência técnica.

Falha Causa possível Resolução
O motor não funciona Interruption para ligar/ desligar danIFICado	Substitua todas as peças danificadas antes de utilizes a boaquina retificadora. Entre em contacto com o seu centro de assistência local ou com umaestrutura de service autorizada. Qualquer tentativa de reparacao poderá levar a perigos, se ela não for executada por um专业技术e qualificado.
	Cabo de ligaçao/ desconexão danIFICado
	Relé de ligaçao/ desconexão danIFICado
A boaquina torna-se mais lenta durante o trabalho	É exercida demasiada pressão sobre a peça de trabalho.	Exercer menos pressão sobre a peça de trabalho.
A fita abrasiva sai dos discos de aconteamento.	Não corre na pista. Reajustar a pista.
Madeira queima durante a retificação.	O disco abrasivo ou a fita abrasiva está revestidos de lubricamente.	Substituir a fita ou o disco.
	Foi exercida demasiada pressão sobre a peça de trabalho.	Reduzir a pressão sobre a peça de trabalho.

Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de material ou de fabricação. Peças avariadas são substituídas gratuitamente. Cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente com peças genuínas. Não há direito a garantia no caso de peças de desgaste, danos de transporte, danos causados pelo manuseio indevido ou pela desatenção às instruções de serviço, falhas da instalação elétrica por inobservância das normas relativas à eletricidade. Além disso, a garantia só poderá ser reivindicada para aparelhos que não tenham sido convertidos por terceiros. O cartão de garantia só vale em conexão com a fatura.
