KÄYTTÖOHJE BTS900 SCHEPPACH

Nauha- ja lautashiomakoneKäännös alkuperäisestä käyttöohjeesta

12. sisekuuskantpolt

17. sisekuuskantpolt

Laitteessa olevien symbolien selitys Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur- vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä. Varoitus - Lue käyttöohje vähentääksesi loukkaantumisriskiä. Käytä kuulosuojaimia. Käytä hengityssuojainta, jos muodostuu pölyä! Käytä suojalaseja. VAROITUS! Loukkaantumisvaara! Älä tartu liikkuvaan hiomalaikkaan! Hiomanauhan kulkusuunta Hiomalaikan kulkusuunta Tuote vastaa voimassa olevia eurooppalaisia direktiivejä. m Huomio! Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä. Tuote on sovellettavien Serbian ohjeiden mukainen.www.scheppach.com

Tämän käyttöohjeen sisältämien turvaohjeiden ja maa- si erityisten määräysten lisäksi on noudatettava ra- kenteeltaan samanlaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusoh- jeiden laiminlyönnistä.

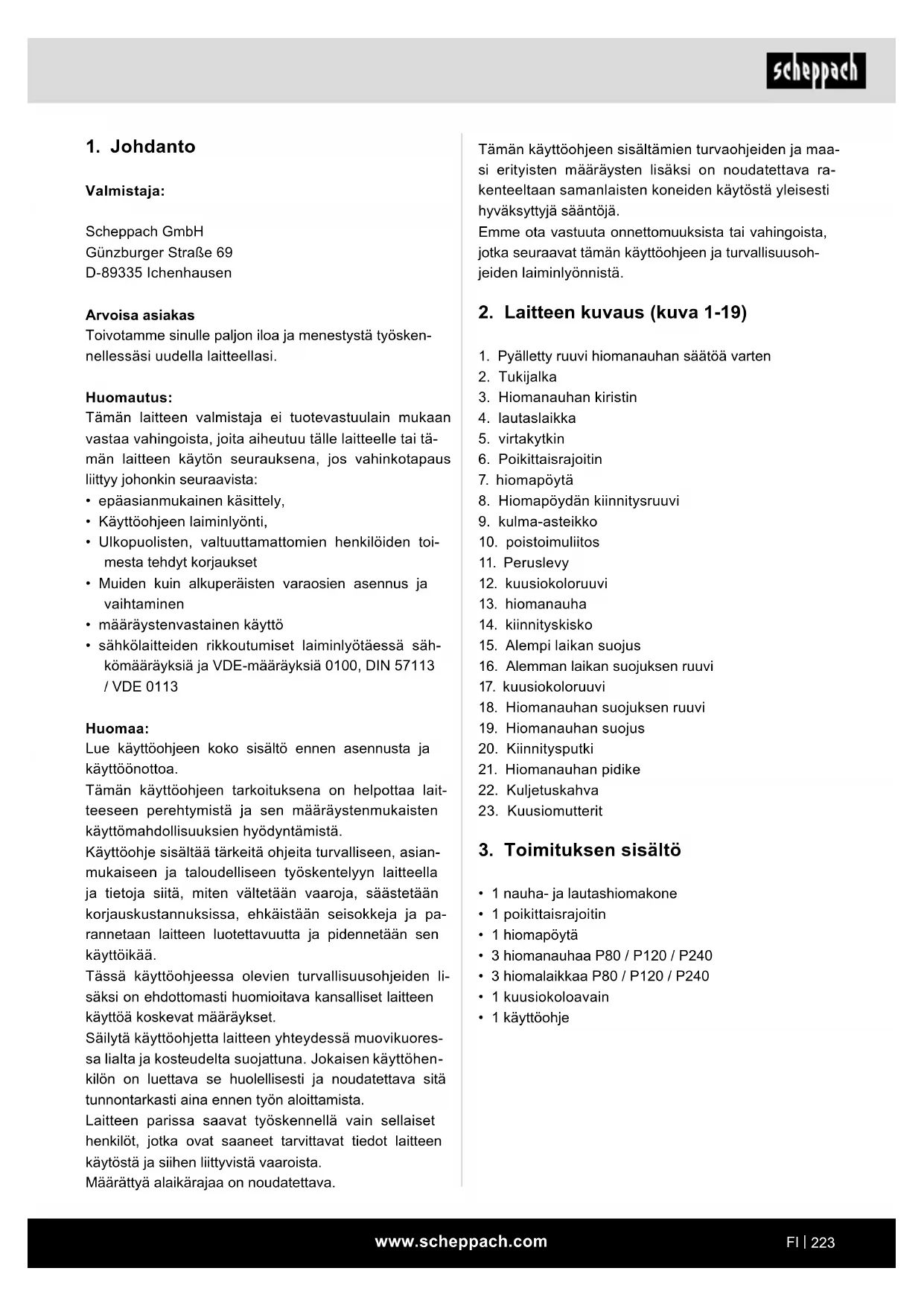

2. Laitteen kuvaus (kuva 1-19)

1. Pyälletty ruuvi hiomanauhan säätöä varten

6. Poikittaisrajoitin

8. Hiomapöydän kiinnitysruuvi

15. Alempi laikan suojus

16. Alemman laikan suojuksen ruuvi

18. Hiomanauhan suojuksen ruuvi

3. Toimituksen sisältö

• 1 nauha- ja lautashiomakone

• 1 poikittaisrajoitin

Valmistaja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas Toivotamme sinulle paljon iloa ja menestystä työsken- nellessäsi uudella laitteellasi. Huomautus: Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,

• Käyttöohjeen laiminlyönti,

• Ulkopuolisten, valtuuttamattomien henkilöiden toi- mesta tehdyt korjaukset

• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen

• määräystenvastainen käyttö

• sähkölaitteiden rikkoutumiset laiminlyötäessä säh- kömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113 Huomaa: Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa. Tämän käyttöohjeen tarkoituksena on helpottaa lait- teeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä. Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asian- mukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja pa- rannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden li- säksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset. Säilytä käyttöohjetta laitteen yhteydessä muovikuores- sa lialta ja kosteudelta suojattuna. Jokaisen käyttöhen- kilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.www.scheppach.com

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi ”sähkötyökalu” tar- koittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia. b) Älä työskentele sähkötyökalulla räjähdys- vaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muo- dostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja muut henkilöt loitolla sähkötyö- kalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan

2. Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa mil- lään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyöka- lujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi. b) Vältä vartalon kosketusta maadoitettuihin pin- toihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu. c) Pidä sähkötyökalu loitolla sateesta tai kosteu- desta. Jos sähkötyökaluun pääsee vettä, sähköis- kun vaara kasvaa. d) Älä käytä liitäntäjohtoa epätarkoituksenmu- kaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pisto- rasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reu- noista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi. e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ul- kokäyttöön. Ulkokäyttöön hyväksytyn jatkojoh- don käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttöä kosteassa ympäris- tössä ei voi välttää, käytä vikavirtasuojakytkintä.

4. Määräystenmukainen käyttö

Nauha- ja lautashiomakonetta käytetään kaikenlaisen puun hiomiseen koneen kokoa vastaavasti. Konetta saa käyttää vain sen käyttötarkoituksen mu- kaisesti. Kaikki muunlainen käyttö katsotaan määräys- tenvastaiseksi käytöksi. Kaikista näin syntyneistä va- hingoista ja tapaturmista vastaa käyttäjä, ei valmistaja. Määräystenmukaiseen käyttöön kuuluu myös turvalli- suusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen. Konetta käyttävien ja huoltavien henkilöiden on pereh- dyttävä niihin ja heillä on oltava tiedot mahdollisista vaaroista. Sen lisäksi voimassa olevien tapaturmantorjuntamää- räyksiä on noudatettava tunnontarkasti. Muita yleisiä työterveys- ja turvateknisiä säädöksiä on noudatettava. Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista. Konetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla. Valmistajan määrittämiä turvallisuus-, työ- ja huolto- määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava. Huomaa, että laitteitamme ei ole tarkoitettu kaupalli- seen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoit- tamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa. Laite on tarkoitettu vain aikuisten käyttöön. Yli 16-vuo- tiaat saavat käyttää laitetta vain valvottuna. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet käyttötar- koituksesta poikkeavasta käytöstä tai väärin tapahtu- vasta käytöstä.

5. Yleiset turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet m VAROITUS! Lue kaikki turvallisuusohjeet, oh- jeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa. Laiminlyönnit seuraavien oh- jeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja!www.scheppach.com

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopi- valla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella. b) Älä käytä sähkötyökalua, jonka kytkin on vial- linen. Sähkötyökalu, jota ei voi kytkeä asianmu- kaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata. c) Vedä pistoke irti pistorasiasta ja/tai poista ir- rotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyöka- lun pois. Nämä varotoimenpiteet estävät sähkö- työkalun tahattoman käynnistymisen. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henki- löiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytös- sä sähkötyökalut ovat vaarallisia. e) Hoida sähkötyökaluja ja käytettäviä työkalu- ja huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto. f) Pidä leikkuutyökalut terävinä ja puhtaina. Huo- lellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevy- emmin ohjailtavissa. g) Käytä sähkötyökalua, lisävarusteita, käyttö- työkaluja jne. näiden ohjeiden mukaisella ta- valla. Huomioi tällöin työolosuhteet ja suori- tettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi joh- taa vaarallisiin tilanteisiin. h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita. Vikavirtasuojakytkimen käyttö vähentää sähköis- kun vaaraa.

3. Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja me- nettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion her- paantuminen hetkeksikin sähkötyökalua käytettä- essä voi johtaa vakaviin vammautumisiin. b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarus- tuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojai- mien käyttö sähkötyökalulla tehtävistä töistä riip- puen vähentää vammautumisvaaraa. c) Estä tahaton käyttöönotto. Varmista, että säh- kötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkö- työkalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia. d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja. e) Vältä epänormaaleja vartalon asentoja. Var- mista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa. f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin. g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käy- töllä voidaan vähentää pölystä aiheutuvia vaaroja. h) Älä tuudittaudu katteettomaan turvallisuu- dentunteeseen äläkä poikkea sähkötyökalujen turvamääräyksistä vaikka olisit jo harjaantu- nut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.www.scheppach.com

• Pidä työkappale aina tukevasti kiinni pöydässä, kun käytät lautashiomakonetta.

• Pidä työkappale aina hiomalaikan alaspäin liikku- vaa puolta vasten, jotta työkappale on hyvin pöydän päällä. Jos käytät hiomalaikan ylöspäin liikkuvaa puolta, työkappale voi sinkoutua pois ja aiheuttaa vaaraa ihmisille.

• Pidä pöydän tai rajoittimen ja hiomanauhan tai hi- omalaikan välillä aina noin 2 mm etäisyyttä.

• Älä käytä käsineitä äläkä pidä työkappaleesta kiinni rievuilla, kun hiot työkappaletta.

• Älä koskaan hio työkappaletta, joka on liian pieni kä- siteltäväksi turvallisesti.

• Vältä vaivalloisia käsiliikkeitä, joissa hiomanauha tai hiomalaikka voi äkillisesti luiskahtaa pois hallin- nasta.

• Jos työstät suurikokoisia työkappaleita, on käytettä- vä lisätukea, joka yltää pöydän korkeudelle.

• Älä koskaan hio tukematonta työkappaletta. Tue työ- kappale pöydän tai rajoittimen avulla. Poikkeuksen muodostavat kaarevat työkappaleet hiomalaikan ulkopuolella.

• Poista aina jätteet ja muut osat pöydältä, rajoitti- mesta tai hiomanauhasta ennen kuin kytket koneen päälle.

• Älä laita tai asenna pöydälle mitään, kun hiomakone on käytössä.

• Kytke kone pois päältä ja vedä pistoke irti pisto- rasiasta, kun asennat tai poistat lisävarusteita.

• Älä koskaan poistu työkalun työalueelta, kun työkalu on päälle kytkettynä tai työkalu ei ole vielä pysähty- nyt kokonaan.

• Aseta työkappale aina hiomapöydän päälle tai aseta se kiinni hiomavasteeseen. Aseta kaarevat työkalut varmalla tavalla pöydän päälle, kun hiotaan lautas- laikalla.

• Varmista aina nauha- ja lautashiomakoneen vakaus ja turvallisuus (esim. kiinnittämällä sen työpöytään).

• Tarkasta hiomalaikka ja hiomanauha vaurioiden va- ralta aina ennen käyttöä.

• Vaihda kuluneet tai vialliset hiomalaukat ja hioma- nauhat viipymättä.

• Käytä suojakupua ja työkappaleen alustaa aina käyttötyökalujen edellyttämällä tavalla.

• Käytä sähkötyökalua aina käyttötyökalujen ollessa kiinnitettyinä molempiin karoihin, jotta pyörivään ka- raan koskemisen riski olisi pienempi.

a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena. m VAROITUS! Tämä sähkötyökalu muodostaa käytön aikana säh- kömagneettisen kentän. Tämä kenttä voi joissain olo- suhteissa haitata aktiivisten tai passiivisten ihonalais- ten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa en- nen kuin alkavat käyttää sähkötyökalua. Nauha- ja lautashiomakoneen käyttöä koskevat li- säturvallisuusohjeet m VAROITUS! Älä käytä konettasi ennen kuin se on koottu ja asennet- tu täydellisesti ohjeiden mukaan.

• Lue käyttöohje kokonaan ennen kuin alat käyttää tätä laitetta.

• Huomio: Tämä kone on suunniteltu vain puun tai puun kaltaisten materiaalien hiomiseen. Muiden ma- teriaalien hiominen voi aiheuttaa tulipalon, vammoja tai tuotteen vahingoittumisen.

• Käytä aina suojalaseja.

• Tämä kone on tarkoitettu käytettäväksi vain sisäti- loissa.

• Tärkeää: Asenna ja käytä konetta vain vaakasuoral- la pinnalla. Asentaminen muulle kuin vaakasuoralle pinnalle voi johtaa moottorin vahingoittumiseen.

• Jos koneella on taipumus kallistua tai siirtyä paikal- taan käytön aikana, erityisesti hiottaessa pitkiä tai painavia työkappaleita, kone täytyy yhdistää hyvin tukevalle pinnalle.

• Varmistu siitä, että hiomanauha pyörii oikeaan suun- taan. Huomioi tähän liittyen nauhan takapuolella olevat nuolet.

• Varmistu siitä, että hiomanauhaa ohjataan oikein, jotta se ei voi rullautua ulos käyttölaikasta.

• Varmistu siitä, että hiomanauha ei ole kiertyneenä tai löysällä.

• Pidä kiinni työkappaleesta, kun hiot sitä.

• Käytä aina rajoitinta, kun käytät nauhahiomakonetta vaakasuorassa asennossa.www.scheppach.com

Meluarvot Äänen tehotaso L

81 dB Epävarmuus K WA/pA 3 dB Ilmoitettu värähtelyn kokonaisarvo ja ilmoitettu melu- päästöarvo on mitattu standardin mukaisilla tarkastus- menetelmillä ja niitä voidaan käyttää vertailuarvona vertailussa toisiin sähkötyökaluihin. Ilmoitettua värähtelyn kokonaisarvoa ja ilmoitettua melupäästöarvoa voidaan käyttää myös kuormituksen tilapäiseen arviointiin. Huomautus:

• Tärinä- ja melupäästöt voivat sähkötyökalun tosi- asiallisen käytön aikana poiketa annetuista arvoista sähkötyökalun käyttötavasta riippuen, erityisesti sen mukaan, minkä tyyppistä työkappaletta työstetään.

• On välttämätöntä määrittää käyttäjän suojaamiseksi turvatoimenpiteet, jotka perustuvat tosiasiallisissa käyttöolosuhteissa esiintyvän tärinäkuormituksen arviointiin (tällöin on huomioitava kaikki käyttöjak- son osat, esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jolloin se on päällä mutta käy ilman kuormaa).

8. Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus- ja kuljetus- varmistukset (jos sellaiset on).

• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau- rioita. Valitukset on annettava heti kuljettajan tiedok- si. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuu- ajan päättymiseen asti.

• Perehdy laitteeseen käyttöohjeen avulla ennen sen käyttöä.

• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toi- mivalta alan jälleenmyyjältä.

• Ilmoita tilauksissa laitteesi tuotenumero ja valmis- tusvuosi. m VAROITUS! Laite ja pakkausmateriaali eivät ole lasten leikki- kaluja! Lapset eivät saa leikkiä muovipussien, kal- vojen tai pienosien kanssa! Vaarana osien joutu- minen nieluun ja tukehtuminen!

Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa ole- vien turvateknisten määräysten mukaisesti. Siitä huoli- matta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Pyörivä hiomalaikka altistaa sormien ja käsien louk- kaantumisvaaraan, jos hiovaa työkalua ohjataan epä- asianmukaisesti tai jos sen alusta on virheellinen.

• Työkalujen sinkoileminen altistaa loukkaantumis- vaaraan, jos sen pidike on virheellinen tai sitä oh- jataan väärin.

• Sähkövirran aiheuttama vaara terveydelle, jos käy- tetään epäasianmukaisia virtajohtoja.

• Lisäksi kaikista asianmukaisista toimenpiteistä huo- limatta voi jäljelle jäädä piileviä jäännösriskejä.

• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa ”Turvallisuusohjeet” ja ”Määräystenmukainen käyttö” olevia ohjeita.

• Vältä koneen käynnistymistä vahingossa: liitettäes- sä pistoketta pistorasiaan ei käyttöpainiketta saa painaa. Käytä sellaista käytettävää työkalua, jota suositellaan tässä käyttöohjeessa. Näin mahdollis- tetaan koneen optimaalinen suorituskyky.

• Pidä kädet loitolla työalueelta, kun kone on käytössä.

Hiomanauhan mitat 915 x 100 mm Hiomanauhan nopeus 7,5 m/s Vinoasento 0°–90° Pöydän mitat 225 x 160 mm Pöydän kallistus 0°–45° Paino n. 11,5 kg Oikeus teknisiin muutoksiin pidätetään! Melu ja tärinä m Varoitus: Melulla voi olla vakavia vaikutuksia ter- veyteesi. Jos koneen aiheuttama melu on yli 85 dB, täytyy käyttää sopivia kuulosuojaimia.www.scheppach.com

• Asenna uusi hiomanauha uudelleen päinvastaises- sa järjestyksessä. Huomio! Huomioi koteloon ja hi- omanauhan sisäpuolelle merkitty kulkusuunta!

9.3 Hiomanauhan säätö

• Irrota virtapistoke.

• Siirrä hiomanauhaa (13) hitaasti kädellä kulkusuun- taan.

• Hiomanauhan (13) täytyy kulkea keskellä hioma- pintaa. Jos näin ei ole, voidaan pyällettyä ruuvia (1) säätää.

9.4 Hiomanauhan asennon säätö (kuva 9−11)

• Löysää kuusiokoloruuvi (12).

• Liikuta hiomanauha (13) ylös haluttuun asentoon.

• Kiristä kuusiokoloruuvi (12) uudelleen kiinnittääkse- si tähän asentoon.

• Työkappaleen alusta voidaan asettaa tähän hioma- pöydän (7) asentoon. Tätä varten on ensin poistet- tava molemmat kuusiokoloruuvit (17) ja sen jälkeen poistettava kiinnityskisko (14). Hiomapöytä (7) voi- daan nyt työntää kiinnitysputken (20) aukkoon ja kiinnittää kiinnitysruuvilla (8).

9.5 Hiomapaperin vaihto lautaslaikassa(kuva 12)

Irrota alempi laikan suojus (15) poistamalla 2 ruuvia (16). Vedä hiomapaperi pois lautaslaikasta (4) ja asen- na uusi (tarrakiinnitys). Asenna alempi laukan suojus (15) uudelleen.

9.6 Käyttö kiinteänä koneena

Jatkuvaa käyttöä varten on suositeltavaa asentaa kone työpenkkiin.

• Merkitse tätä varten porausaukkojen paikat: Sijoita hiomakone niin kuin se myöhemmin asennetaan. Piirrä porattavien reikien paikat työpöytään.

• Poraa reiät työpöytään.

• Sijoita hiomakone reikien päälle ja vie sopivat ruuvit ylhäältä hiomakoneen ja työpöydän reikien läpi.

• Ruuvaa nyt hiomakone alakautta kiinni käyttäen alle asetettavia lisälevyjä ja kuusiomuttereita.

9.7 Käyttö liikuteltavana koneena

Hiomakoneen liikuteltavaa käyttöä varten on suositelta- vaa asentaa se sopivalle peruslevylle. Se voidaan sitten kiinnittää siihen työpenkkiin, missä kulloinkin työskennel- lään. Pohjalevyn on oltava vähintään 19 mm paksu ja sen on oltava riittävän paljon suurempi kuin hiomakone, jotta siinä on tilaa kiinnittimille.

• Merkitse porattavien reikien paikat peruslevyyn.

VAROITUS Vedä virtapistoke aina irti pistorasiasta, ennen kuin alat säätää laitetta.

• Kaikkien suojakansien ja turvalaitteiden on oltava asianmukaisesti asennettuna ennen kuin kone ote- taan käyttöön.

• Hiomanauhan (13) ja lautaslaikan (4) täytyy voida pyöriä vapaasti.

• Varo kertaalleen työstetyssä puussa olevia vieraita esineitä, kuten esim. nauloja tai ruuveja.

• Varmista ennen virtakytkimen (5) painamista, että hiomapaperi on asennettu oikein ja liikkuvat osat liikkuvat kevyesti.

9.1 Asennus (kuvat 1−4b)

• Asenna hiomapöytä (7) ja varmista kiinnitysruuvilla (8) (kuva 2, 3). Hiomapöytää (7) voidaan säätää kul- ma-asteikon (9) ja kiinnitysruuvin (8) avulla portaat- tomasti 0 ° - 45 °. Säädettävä poikittaisrajoitin (6) varmistaa turvalli- sen työkappaleen ohjauksen. Huomio! Lautaslaikan (4) on voitava liikkua vapaasti. Hiomapöydän (7) ja lautaslaikan (4) välisen etäisyyden on oltava 2 mm.

• Aseta kiinnityskisko (14) ja kiinnitä kuusiokoloruu- veilla (17) (kuva 4a). Huomio! Hiomanauhan (13) on voitava liikkua vapaasti.

• Hiomapöydän (7) ja lautaslaikan (4) välisen raon asettamiseksi on meneteltävä seuraavasti (kuva 4b): - Löysää ensin kolme hiomapöydän (7) alla olevaa kuusiomutteria (23). Käytä tätä varten kuusioa- vainta SW10 (ei sisälly toimitukseen). - Aseta nyt paksuudeltaan 2 mm:n levy tai vastaa- va kappale hiomapöydän (7) ja lautaslaikan (4) väliin. - Kiristä kuusiomutterit (23) uudelleen. - Poista levy sen jälkeen.

9.2 Hiomanauhan vaihto (kuvat 5−9)

• Irrota virtapistoke.

• Avaa kuusiokoloruuvi (12)

• Liikuta hiomanauhan kiristintä (3) oikealle löysätäk- sesi hiomanauhan (13).

11.1 Viisteiden ja reunojen hiominen (kuva 14)

Työpöytä voidaan säätää portaattomasti 0° - 45° -as- teen kulmaan.

• Löysää tätä varten kiinnitysruuvi (8).

• Aseta työpöytä haluttuun kallistuskulmaan. Huomio: Työpöydän ja lautaslaikan (4) välinen etäisyys ei saa olla yli 2 mm edes silloin, kun pöytä on kallistettuna!

• Kiristä kiinnitysruuvi (8) uudelleen.

11.2 Tasojen hiominen poikittaisrajoittimen kans-

sa (kuva 15a, 15b) Mukana toimitettu poikittaisrajoitin (6) helpottaa tark- kaa hiomista. Poikittaisrajoittimen (6) avulla hioma- kulmaa voidaan myös säätää hiomapöydän (7) kallis- tamiseksi. Suosittelemme käyttämään sitä (lyhyiden) tasojen hiomiseen. Huomautus: Liikuta työkappaletta aina vasemmalta kohti hiomalai- kan keskikohtaa, älä koskaan sen ohi! Paikaltaan sin- koavan työkappaleen aiheuttama vammautumisvaara!

11.3 Vaakasuuntainen ja pystysuuntainen hiomi-

nen (kuva 9−11, 16) Hiomakonetta voidaan käyttää vaakasuunnassa ja pystysuunnassa. Työpöytää voidaan käyttää molem- piin käyttötarkoituksiin.

• Löysää kuusiokoloruuvi (12).

• Liikuta hiomanauha (13) ylös haluttuun asentoon.

• Kiristä kuusiokoloruuvi (12) uudelleen kiinnittääkse- si tähän asentoon.

• Työkappaleen alusta voidaan asettaa tähän hioma- pöydän (7) asentoon. Tätä varten on ensin avattava molemmat kuusiokoloruuvit (17) ja sen jälkeen pois- tettava kiinnityskisko (14). Hiomapöytä (7) voidaan nyt työntää kiinnitysputken (20) aukkoon ja kiinnittää kiinnitysruuvilla (8). Huomautus: Hio pitkät työkappaleet pystyasennossa liikuttamalla työkappaletta tasaisesti hiomanauhaa (13) pitkin.

11.4 Pintojen hiominen hiomanauhalla(kuva 17)

• Pidä kiinni työkappaleesta (W). Varo sormiasi! Louk- kaantumisvaara!

• Ohjaa työkappaletta siten, että painat sitä vasten kiinnityskiskoa (14), tasaisesti hiomanauhan (13) yli.

• Siirry kohdassa ”Käyttö kiinteänä koneena” kuvattui- hin 3 viimeiseen vaiheeseen. Huomautus: Varmista, että ruuvit ovat sopivan pituisia. Spax-ruuvit eivät saa olla liian pitkiä, ettei alusta vahingoitu. Kuu- sioruuvien on sen sijaan oltava ylipitkiä, jotta lisälevyt ja kuusiomutterit voidaan asettaa.

9.8 Pölyn poistoimun liitäntä

Koneessa on poistoimuyhde (10). Liitä pölyn poistoimu, kun työstetään voimakkaasti pö- lyäviä materiaaleja. Huomio: Metalleja työstettäessä pölyn poistoimu ei saa olla liitettynä.

10. Käyttöön ottaminen

m Huomio! Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön!

10.1 Virtakytkin (5) (kuva 13)

• Hiomakone voidaan kytkeä päälle painamalla vihre- ää painiketta ”I”.

• Kytkeäksesi hiomakoneen jälleen pois päältä paina punaista painiketta ”0”. Varoitus: Älä koskaan kurkota laitteen yli kytkimeen kytkeäksesi hiomakoneen päälle ja pois päältä! Loukkaantumisvaara!

• Pidä työkappaleesta aina hyvin kiinni hiomisen ai- kana.

• Älä paina liian voimakkaasti.

• Työkappaletta on sen hiomiseksi liikuteltava edesta- kaisin hiomanauhan (13) tai lautaslaikan (4) päällä. Näin estetään hiomapaperin kuluminen yksipuoli- sesti. Tärkeää! Puunpalaset on hiottava aina puun syiden suuntaisesti säröilyn estämiseksi. Huomio! Jos lautas- laikka (4) tai hiomanauha (13) juuttuvat työn aikana, poista työkappale. Odota ennen työn jatkamista, että laite on saavuttanut korkeimman mahdollisen kierros- luvun.www.scheppach.com

• Eristevauriot repäistäessä irti seinäpistorasiasta.

• Eristeen vanhenemisesta aiheutuvat halkeamat. Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir- taverkossa. Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain liitäntäjohtoja, joissa on sama merkintä. Tyyppimerkinnän painatus liitosjohdossa on pakollista. Yksivaiheisia vaihtovirtamoottoreita käytettäessä suo- sittelemme käyttämään sulaketta C 16A tai K 16A ko- neilla, joiden käynnistymisvirta on korkea (yli 3000 W)! Kytkentätyyppi Y Jos tämän laitteen virtajohto on vioittunut, sen vaihta- minen on vaarojen välttämiseksi teetettävä valmista- jalla tai valmistajan valtuuttamassa asiakaspalvelupis- teessä tai muulla pätevällä henkilöllä.

Vaara! Vedä verkkovirran pistoke irti aina ennen kuin alat suo- rittaa säätö-, kunnossapito- tai korjaustöitä! Nauha- ja lautashiomakoneeseen voi kertyä pölyä. Tarkasta säännöllisesti (mieluiten aina käytön jälkeen) ja poista pöly esimerkiksi lakaisemalla tai varovaisesti paineilmalla.

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineil- malla alhaisella paineella puhtaaksi.

• Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.

• Puhdista laite säännöllisesti kostealla liinalla ja vä- häisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muovi- osia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä. Veden pääsy sähkölaitteeseen lisää sähköis- kun vaaraa. Huomio: Noudata erityistä varovaisuutta hioessasi erityisen ohuita tai pitkiä materiaaleja (mahdollisesti jopa ilman kiinnityskiskoa (14)). Puristuspaine ei saa koskaan olla liian suuri, jotta pois hiottu materiaali voidaan kuljettaa pois hiomanauhasta (13).

11.5 Koverien pyöristysten hiominen, (kuva 18)

Varoitus: Suorien työkappaleiden etupintoja ei saa hioa käyt- töakselilla (R)! Työkappale (W) voi silloin sinkoutua pois. Loukkaantumisvaara! Hio koverat pyöristykset aina käyttöakselissa olevalla hiomanauhalla (13).

• Pidä kiinni työkappaleesta. Varo sormiasi! Louk- kaantumisvaara!

• Ohjaa työkappaletta tasaisesti hiomanauhan (13) yli. Huomio: Noudata erityistä varovaisuutta hioes- sasi erityisen ohuita tai pitkiä materiaaleja.

11.6 Kuperien pyöristysten hiominen (kuva 19)

Kuperat pyöristykset on hiottava hiomalaikalla niin, että työkappaletta (W) ohjataan vasemmasta reunasta hi- omalaikan keskikohtaan.

• Pidä kiinni työkappaleesta. Varo sormiasi! Louk- kaantumisvaara!

• Paina työkappaletta tasaisesti hiomalaikkaa vasten ja liikuta sitä vasemmalle hiomalaikan keskikohtaan asti. Varoitus: Älä koskaan hio koveria pyöristyksiä hiomalaikan oi- kealla puolella! Työkappale voi sinkoutua pois! Louk- kaantumisvaara!

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä. Viallinen sähköliitosjohto Sähkön liitosjohtoon syntyy usein eristevaurioita. Syynä tähän voivat olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoi- den tai ovenraon läpi.

• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet- tu väärin.

• Viiltokohdat ajettaessa liitosjohdon ylitse.www.scheppach.com

17. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet Pakkausmateriaalit voidaan kier- rättää. Hävitä pakkaukset ympä- ristönsuojelumääräysten mukaan. Sähkö- ja elektroniikkalaitteiden käsittelyä koske- van lain tiedot Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä laji- teltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittu- mattomina ennen laitteen hävittämistä! Niiden hävit- tämistä säädellään vastaavassa paristojen ja akku- jen käsittelyä koskevassa laissa.

• Sähkö- ja elektroniikkalaitteiden omistajan tai käyt- täjän velvollisuutena on toimittaa laite lain mukaisel- la tavalla kierrätykseen.

• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

• Yliviivattua roskalaatikkoa kuvaava symboli tarkoit- taa, että sähkö- ja elektroniikkalaitteita ei saa hävit- tää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa ve- loituksetta seuraaviin paikkoihin: - Julkiset hävitys- tai keräyspaikat (esim. kunnalli- nen kierrätyskeskus) - Sähkölaitteita myyvät liikkeet (paikalliset tai ver- kossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti. - Valmistajalle tai lähialueella sijaitsevaan valtuu- tettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö- laitetta. joiden reunan pituus on enintään 25 cm. - Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksi- tyistalouteen, vanha laite voidaan samalla loppu- käyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivas- sa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Ihanteellinen varastointiläm- pötila on 5–30 ˚C. Säilytä ruohonleikkuria alkuperäi- sessä pakkauksessaan. Peitä ruohonleikkuri suoja- taksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje ruohonleikkurin läheisyydessä.

Sähkötyökalun kuljettamiseksi laite on irrotettava säh- köverkosta ja asetettava toiseen sitä varten tarkoitet- tuun paikkaan. Kun kuljetat laitetta, nosta sitä vain kuljetuskahvasta (22) ja koneen jalasta. Huomio! Älä kuljeta laitetta hiomanauhan pidikkeestä (21), lautaslaikasta (4), hiomapöydästä (7) tai muista liikkuvista laitteen osista.

Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta. Voitele pyörivät osat kerran kuukaudessa varmistaak- sesi työkalun pitkän käyttöiän. Älä voitele moottoria. Älä käytä muovin puhdistamiseen syövyttäviä aineita. Huoltotietoja Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Hiomavälineet, hammashihnat

• eivät välttämättä sisälly toimitukseen! Liitännät ja korjaukset Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen. Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi

• Koneen tyyppikilven tiedot

• Moottorin tyyppikilven tiedot Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm- me. Skannaa sitä varten etusivulla oleva QR-koodi.www.scheppach.com

18. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos koneesi ei joskus toimi oi- kein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen. Häiriö Mahdolliset syyt Korjauskeinot Moottori ei käynnisty Viallinen virtakytkin Vaihda kaikki vioittuneet osat ennen kuin alat käyttää hiomakonetta. Ota yhteyttä paikalliseen huoltoedustajaan tai valtuutettuun huoltoasemaan. Kaikki korjaukset voivat aiheuttaa vaaroja, jos niitä ei teetetä pätevällä ammattihenkilöllä. Viallinen päälle/pois- kytkimen johto Viallinen päälle/pois- kytkimen rele Kone muuttuu työn aikana hitaammaksi Työkappaletta painetaan liikaa. Käytä vähemmän voimaa painaessasi työkappaletta. Hiomanauha menee pois käyttöpyöriltä. Se ei kulje urassaan. Säädä ura. Puu palaa hiomisen aikana. Hiomalaikassa tai -nauhassa on liikaa voiteluainetta. Se ei kulje urassaan. Työkappaletta on painettu liian voimakkaasti. Käytä vähemmän voimaa painaessasi työkappaletta.

• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan sovel- taa näistä poikkeavia ehtoja.www.scheppach.com

19. Vaatimustenmukaisuusvakuutus
