NAUDOJIMO INSTRUKCIJA BTS900 SCHEPPACH

Juostinis ir diskinis šlifuoklisOriginalios naudojimo instrukcijos vertimas

Simbolių ant įrenginio aiškinimas Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių. Įspėjimas – kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją. Naudokite klausos apsaugą. Jei susidaro dulkių, naudokite kvėpavimo apsaugą! Užsidėkite apsauginius akinius. ĮSPĖJIMAS! Pavojus susižaloti! Nekiškite rankų į judantį šlifavimo diską! Šlifavimo disko eigos kryptis Šlifavimo disko eigos kryptis Gaminys atitinka galiojančias Europos direktyvas. m Dėmesio! Šiuose naudojimo nurodymuose su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu. Gaminys atitinka galiojančias Serbijos gaires.www.scheppach.com

Be šioje naudojimo instrukcijoje pateiktų saugos nuro- dymų ir specialių Jūsų šalies reikalavimų, būtina laiky- tis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių. Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

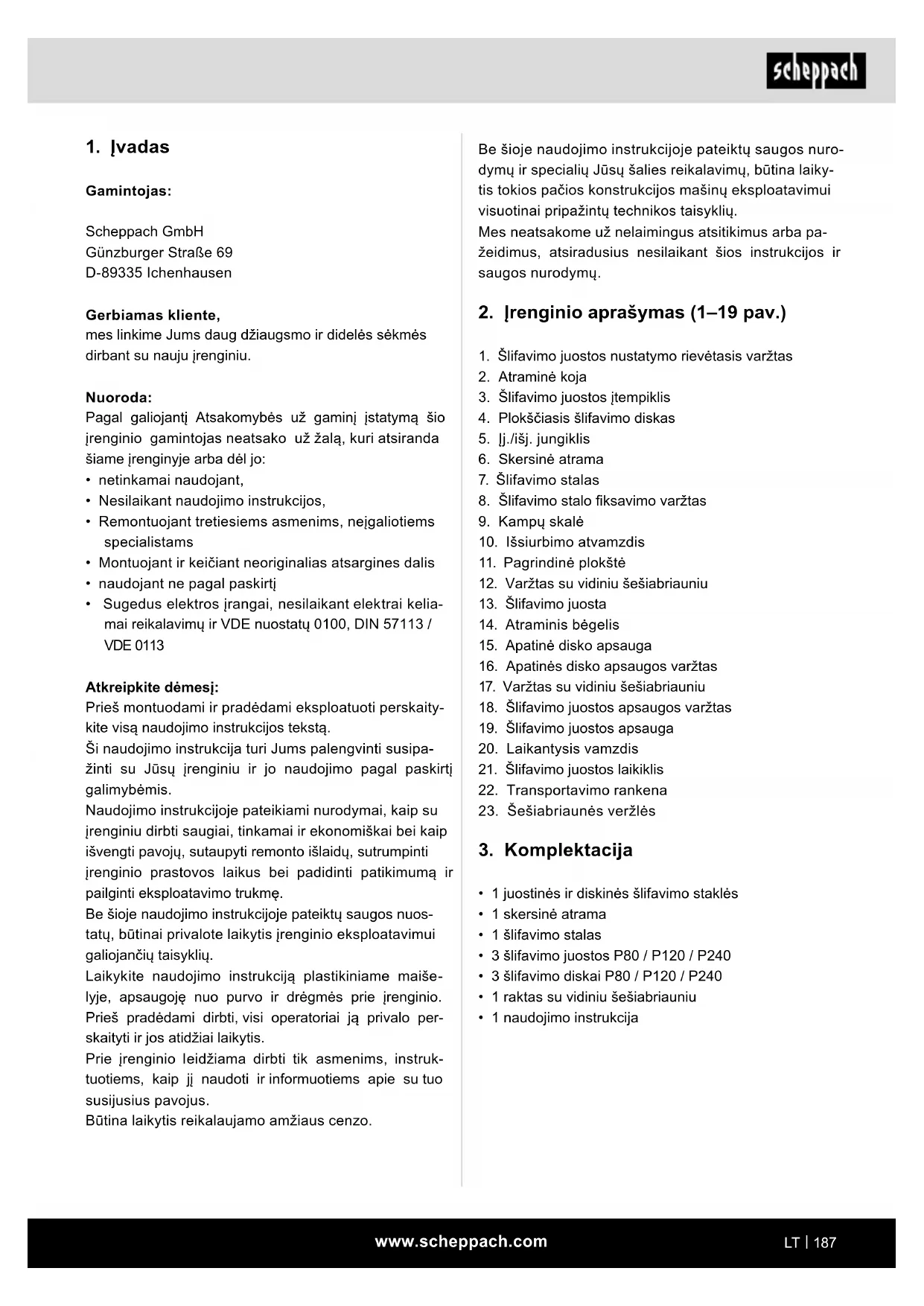

2. Įrenginio aprašymas (1–19 pav.)

1. Šlifavimo juostos nustatymo rievėtasis varžtas

3. Šlifavimo juostos įtempiklis

4. Plokščiasis šlifavimo diskas

8. Šlifavimo stalo ksavimo varžtas

10. Išsiurbimo atvamzdis

11. Pagrindinė plokštė

12. Varžtas su vidiniu šešiabriauniu

13. Šlifavimo juosta

14. Atraminis bėgelis

15. Apatinė disko apsauga

16. Apatinės disko apsaugos varžtas

17. Varžtas su vidiniu šešiabriauniu

18. Šlifavimo juostos apsaugos varžtas

19. Šlifavimo juostos apsauga

20. Laikantysis vamzdis

21. Šlifavimo juostos laikiklis

22. Transportavimo rankena

23. Šešiabriaunės veržlės

• 1 juostinės ir diskinės šlifavimo staklės

• 3 šlifavimo juostos P80 / P120 / P240

Gamintojas: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Gerbiamas kliente, mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu. Nuoroda: Pagal galiojantį Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• Nesilaikant naudojimo instrukcijos,

• naudojant ne pagal paskirtį

• Sugedus elektros įrangai, nesilaikant elektrai kelia- mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113 Atkreipkite dėmesį: Prieš montuodami ir pradėdami eksploatuoti perskaity- kite visą naudojimo instrukcijos tekstą. Ši naudojimo instrukcija turi Jums palengvinti susipa- žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis. Naudojimo instrukcijoje pateikiami nurodymai, kaip su įrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti įrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuos- tatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių. Laikykite naudojimo instrukciją plastikiniame maiše- lyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo per- skaityti ir jos atidžiai laikytis. Prie įrenginio leidžiama dirbti tik asmenims, instruk- tuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.www.scheppach.com

Išsaugokite visus saugos nurodymus ir instrukci- jas ateičiai. Saugos nurodymuose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų. b) Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skys- čių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus. c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukrei- pus dėmesį, elektrinis įrankis gali tapti nevaldomas

2. Elektros įrangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilp- ti į kištukinį lizdą. Jokiu būdu kištuko nemo- dikuokite. Nenaudokite adapterinių kištukų kartu su įžemintais elektriniais įrankiais. Esant nemodikuotiems kištukams ir tinkamiems kištuki- niams lizdams, mažėja elektros šoko pavojus. b) Venkite kūno sąlyčio su įžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šal- dytuvais. Kai Jūsų kūnas įžemintas, kyla didesnis elektros šoko pavojus. c) Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didė- ja elektros smūgio pavojus. d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištuki- nio lizdo ištraukti kištuką. Saugokite jungiamąjį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jun- giamųjų laidų kyla didesnis elektros smūgio pavojus. e) Kai su elektriniu įrankiu dirbate lauke, naudo- kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina- mąjį laidą, sumažėja elektros smūgio rizika. f) Jeigu elektrinio įrankio eksploatavimas drė- gnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį. Naudo- jant apsauginį nuotėkio srovės jungiklį, mažėja elektros smūgio pavojus.

4. Naudojimas pagal paskirtį

Juostinės ir diskinės šlifavimo staklės skirtos visų rūšių medienai šlifuoti, atsižvelgiant į staklių dydį. Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužaloji- mus atsako naudotojas / operatorius, o ne gamintojas. Naudojimo pagal paskirtį dalis taip pat yra saugos nu- rodymų, montavimo instrukcijos ir naudojimo instrukci- joje pateiktų eksploatavimo nurodymų laikymasis. Asmenys, kurie mašiną valdo ir atlieka jos techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus. Be to, būtina tiksliai laikytis galiojančių nelaimingų atsi- tikimų prevencijos taisyklių. Taip pat reikia laikytis kitų bendrųjų taisyklių iš darbo medicinos ir augumo technikos sričių. Atlikus įrenginio modikacijas, už su tuo susijusią žalą gamintojas neatsako. Stakles leidžiama eksploatuoti tik su gamintojo origina- liomis dalimis ir priedais. Laikykitės gamintojo saugos, darbo ir techninės prie- žiūros reikalavimų bei techniniuose duomenyse nuro- dytų matmenų. Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas nau- dojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams. Įrenginys skirtas naudoti suaugusiems. Jaunesniems nei 16 metų asmenims įrenginį leidžiama naudoti tik su priežiūra. Gamintojas neatsako už žalą, patirtą naudo- jant ne pagal paskirtį arba netinkamai.

5. Bendrieji saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių m ĮSPĖJIMAS! Perskaitykite visas šiam elektri- niam įrankiui taikomus saugos nurodymus, ins- trukcijas, iliustracijas ir techninius duomenis. Ne- tinkamai laikantis saugos nuorodų ir nurodymų, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti!www.scheppach.com

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebeįsijungia arba nebeišsijungia, yra pavojingas ir jį reikia su- taisyti. c) Prieš nustatydami prietaisą, keisdami įstato- mo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio liz- do ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo. d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskai- tė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų nei- giamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių. f) Stebėkite, kad pjaustytuvai būtų aštrūs ir šva- rūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti. g) Elektrinį įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavo- jingos situacijos. h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suėmimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

a) Elektrinio įrankio remontą patikėkite tik kva- likuotam personalui ir tik naudojant origina- lias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba vei- kiami narkotinių medžiagų, alkoholio arba me- dikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti. b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudo- jant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklausomai nuo elek- trinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti. c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį lai- kote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate įjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų. d) Prieš įjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti. e) Venkite nestandartinės kūno laikysenos. Sto- vėkite stabiliai ir visada išlaikykite pusiausvy- rą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose. f) Vilkėkite tinkamus drabužius. Nevilkėkite pla- čių drabužių ir nusiimkite papuošalus. Sau- gokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys. g) Jei galima sumontuoti dulkių nusiurbimo ir su- rinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, gali- ma sumažinti dulkių keliamus pavojus. h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojan- čias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4. Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinka- mu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.www.scheppach.com

• Nemūvėkite pirštinių ir, kai šlifuojate, nelaikykite ruošinio skudurėliu.

• Šlifuokite su medienai skirtu grūdėtumu.

• Niekada nešlifuokite ruošinių, kurie yra per maži, kad būtų galima saugiai valdyti.

• Venkite nepatogių rankų judesių, dėl kurių Jūs galite staiga nuslysti į šlifavimo juostą arba šlifavimo diską.

• Jei apdirbate didelius ruošinius, turėtumėte naudoti papildomą atramą stalo aukštyje.

• Niekada nešlifuokite neatremto ruošinio. Atremkite ruošinį stalu arba atrama, išskyrus kreivus ruošinius išorinėje šlifavimo disko pusėje.

• Prieš įjungdami mašiną, visada pašalinkite nuo sta- lo, atmušo arba šlifavimo juostos atliekas ir kitas dalis.

• Kai šlifavimo staklės veikia, nieko neplanuokite ir nemontuokite ant stalo.

• Kai įrengiate arba išmontuojate priedus, išjunkite mašiną ir ištraukite kištuką iš kištukinio lizdo.

• Jei įrankis įjungtas arba dar nevisiškai sustojęs, nie- kada nepasišalinkite iš įrankio darbo zonos.

• Visada padėkite ruošinį ant šlifavimo stalo arba tvir- tai atremkite jį į šlifavimo atramą. Šlifuodami lėkštiniu šlifavimo disku, kreivus ruošinius padėkite ant stalo.

• Visada pasirūpinkite juostinio ir diskinio šlifuoklio stabilumu bei saugumu (pvz., jį pritvirtindami prie darbastalio).

• Prieš naudodami patikrinkite šlifavimo diską ir šlifa- vimo juostą, ar jie nepažeisti.

• Pakeiskite nusidėvėjusius arba pažeistus šlifavimo diskus bei šlifavimo juostas.

• Visada naudokite apsauginį gaubtą ir ruošinių atra- mą, kaip reikalaujama įstatomiems įrankiams.

• Visada naudokite elektrinį įrankį su įstatomais įran- kiais abiejuose sukliuose, kad apribotumėte besisu- kančių suklių prisilietimo riziką.

6. Liekamosios rizikos

Mašina pagaminta pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pirštų ir rankų sužalojimo pavojus dėl besisukančio šlifavimo disko netinkamai kreipiant arba atremiant įrankį, kurį reikia šlifuoti.

• Pavojus susižaloti dėl nusviestų įrankių netinkamai laikant arba kreipiant.

• Pavojus sveikatai dėl elektros srovės, naudojant ne- tinkamus elektros prijungimo laidus.

• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika. m ĮSPĖJIMAS! Eksploatuojant šis elektrinis įrankis sudaro elektroma- gnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medici- niniais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju. Papildomi saugos nurodymai juostinėms ir diski- nėms šlifavimo staklėms m ĮSPĖJIMAS! Nenaudokite mašinos, jos iki galo nesurinkę ir neįren- gę pagal instrukcijas.

• Prieš naudodami įrenginį, perskaitykite visą naudo- jimo instrukciją.

• Dėmesio: ši mašina suprojektuota tik medienai arba į medieną panašioms medžiagoms šlifuoti. Šlifuo- jant kitas medžiagas, gali kilti gaisras, galima susi- žaloti arba gali būti pažeistas gaminys.

• Visada užsidėkite apsauginius akinius.

• Šią mašiną naudokite tik vidaus darbams.

• Svarbu: montuokite ir naudokite mašiną tik ant ho- rizontalaus paviršiaus. Montuojant ant nehorizonta- laus paviršiaus, gali būti pažeistas variklis.

• Jei išlieka tendencija, kad mašina eksploatuojant, ypač šlifuojant ilgus arba sunkius ruošinius, gali ap- virsti arba pasislinkti, ją reikia gerai pritvirtinti prie laikančiojo paviršiaus.

• Įsitikinkite, kad šlifavimo juosta juda teisinga kryp- timi. Atsižvelkite į rodykles galinėje juostos pusėje.

• Įsitikinkite, kad šlifavimo juost tinkamai kreipiama, kad ji negalėtų nuslysti nuo varančiųjų skriemulių.

• Įsitikinkite, kad šlifavimo juosta nesusipainiojusi arba neatsilaisvinusi.

• Kai šlifuojate, tvirtai laikykite ruošinį.

• Kai juostines šlifavimo stakles naudojate horizonta- lioje padėtyje, visada naudokite atmušą.

• Kai naudojate diskines šlifavimo stakles, visada spauskite ruošinį tvirtai prie stalo.

• Visada laikykite ruošinį prie žemyn judančios šlifa- vimo disko pusės, kad ruošinys gerai priglustų prie stalo. Jei naudojate į virš judančią šlifavimo disko pusę, ruošinys gali būti nusviestas ir taip kelti pavojų asmenims.

• Tarp stalo arba atramos ir šlifavimo juostos arba šli- favimo disko visada laikykitės maždaug 2 mm arba mažesnio mažiausiojo atstumo.www.scheppach.com

• Tikrojo elektrinio įrankio naudojimo metu bendrosios vibracijų spinduliuotės ir spinduliuojamojo triukšmo vertės gali skirtis nuo deklaruotų verčių, priklauso- mai nuo elektrinio įrankio naudojimo būdo, ypač, atsižvelgiant į apdorojamo ruošinio rūšį.

• Būtina nustatyti operatoriui apsaugoti skirtas sau- gos priemones, grindžiamas vibracinės apkrovos vertinimu faktinių naudojimo sąlygų metu (čia reikia atsižvelgti į visas darbinio ciklo dalis, pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis, nors ir įjungtas, tačiau veikia be ap- krovos).

• Atidarykite pakuotę ir atsargiai išimkite įrenginį.

• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo ksatorius (jei yra).

• Patikrinkite, ar komplekte viskas yra.

• Patikrinkite įrenginį ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri- pažintos.

• Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

• Prieš naudodami, pagal naudojimo instrukciją susi- pažinkite su įrenginiu.

• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da- lių įsigysite iš savo prekybos atstovo.

• Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus. m ĮSPĖJIMAS! Įrenginys ir pakavimo medžiagos nėra vaikų žais- las! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo- jus praryti ir uždusti!

ĮSPĖJIMAS Prieš atlikdami įrenginio nustatymus, visada ištraukite tinklo kištuką.

• Prieš pradedant eksploatuoti reikia tinkamai sumon- tuoti visus dangčius ir saugos įtaisus.

• Šlifavimo juosta (13) ir plokščiasis šlifavimo diskas (4) turi galėti laisvai judėti.

• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve- timkūnių, pvz., vinių arba varžtų ir t. t.

• Liekamąsias rizikas galima sumažinti, jei bus laiko- masi saugos nuorodų ir bus naudojama pagal pa- skirtį bei bus laikomasi visos naudojimo instrukcijos.

• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko. Naudokite įstatomą įrankį, kuris rekomen- duojamas šioje naudojimo instrukcijoje. Taip Jūsų mašina pasieks optimalią galią.

• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

7. Techniniai duomenys

Šlifavimo juostos matmenys 915 x 100 mm Šlifavimo juostos greitis 7,5 m/s Įstriža padėtis 0°–90° Stalo matmenys 225 x 160 mm Įstriža stalo padėtis 0°–45° Svoris apie 11,5 kg Pasiliekame teisę atlikti techninius pakeitimus! Triukšmas ir vibracija m Įspėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite klausos apsaugą. Triukšmo vertės Garso galios lygis L

94 dB Garso slėgio lygis L

81 dB Neapibrėžtis K WA/pA 3 dB Nurodytos bendrosios vibracijų spinduliuotės ir spindu- liuojamojo triukšmo vertės buvo išmatuotos remiantis standartiniu bandymo metodu ir, norint palyginti elek- trinį įrankį, ją galima naudoti su kitu. Nurodytas bendrosios vibracijų spinduliuotės ir spin- duliuojamojo triukšmo vertes taip pat galima naudoti, norint laikinai įvertinti apkrovą.www.scheppach.com

• Šlifavimo juosta (13) turi judėti šlifavimo paviršiumi. Jei taip nėra, tai galima sureguliuoti rievėtuoju varžtu (1).

9.4 Šlifavimo juostos šlifavimo padėties regulia-

• Atlaisvinkite varžtą su vidiniu šešiabriauniu (12).

• Judinkite šlifavimo juostą (13) į viršų į norimą padėtį.

• Vėl priveržkite varžtą su vidiniu šešiabriauniu (12), kad užksuotumėte šią padėtį.

• Kaip ruošinio atramą šioje padėtyje galima naudoti šlifavimo stalą (7). Tam iš pradžių reikia išsukti abu varžtus su vidiniais šešiabriauniais (17) bei po to nuimti atraminį bėgelį (14). Šlifavimo stalą (7) dabar įstumkite į laikančiojo vamzdžio (20) skylę ir užk- suokite ksavimo varžtu (8).

9.5 Šlifavimo popieriaus ant plokščiojo šlifavimo

disko pakeitimas (12 pav.) Išmontuokite apatinę disko apsaugą (15), išsukdami 2 varžtus (16). Nutraukite šlifavimo popierių nuo plokš- čiojo šlifavimo disko (4) ir sumontuokite naują (sukibi- mas). Vėl sumontuokite apatinę disko apsaugą (15).

9.6 Naudojimas kaip stacionarios mašinos

Nuolatiniam naudojimui rekomenduojama sumontuoti ant darbastalio.

• Tam pažymėkite gręžimo skyles: Pastatykite šlifavi- mo stakles taip, kaip jas reikės vėliau įrengti. Pažy- mėkite ant darbastalio skyles, kurias reikia išgręžti.

• Pragręžkite skyles pro darbastalį.

• Padėkite šlifavimo stakles virš skylių ir prakiškite tinkamus varžtus iš viršaus pro šlifavimo staklių bei darbastalio skyles.

• Dabar iš apačios tvirtai prisukite šlifavimo stakles pakištomis poveržlėmis ir tinkamomis šešiabriaunė- mis veržlėmis.

9.7 Naudojimas kaip mobilios mašinos

Norint šlifavimo mašiną mobiliai naudoti, rekomenduo- jama ją sumontuoti ant tinkamos pagrindinės plokštės. Ją tada galite pritvirtinti prie atitinkamo darbastalio. Pagrindinė plokštė turėtų būti ne plonesnė nei 19 mm ir gerokai didesnė už šlifavimo mašiną, kad rastumėte vietos gnybtams.

• Pažymėkite ant pagrindinės plokštės skyles, kurias reikia išgręžti.

• Tęskite, kaip aprašyta punkte „Naudojimas kaip sta- cionarios mašinos“ paskutiniuose 3 žingsniuose.

• Prieš aktyvindami įj./išj. jungiklį (5), įsitikinkite, ar šli- favimo popierius tinkamai sumontuotas ir judančios dalys lengvai juda.

9.1 Montavimas (1–4b pav.)

• Sumontuokite šlifavimo stalą (7) ir užksuokite ksa- vimo varžtu (8) (2, 3 pav.). Šlifavimo stalą (7) galima reguliuoti be pakopų nuo 0 ° iki 45 ° naudojant kam- pų skalę (9) ir ksavimo varžtą (8). Reguliuojama skersinė atrama (6) užtikrina augų ruošinio kreipimą. Dėmesio! Plokščiasis šlifavimo diskas (4) turi laisvai judėti. Atstumas tarp šlifavimo stalo (7) ir plokščiojo šlifavimo disko (4) turėtų būti apie 2 mm.

• Uždėkite atraminį bėgelį (14) ir pritvirtinkite varžtais su vidiniais šešiabriauniais (17) (4a pav.). Dėmesio! Šlifavimo juosta (13) turi laisvai judėti.

• Norėdami nustatyti tarpo matmenį tarp šlifavimo stalo (7) ir plokščiojo šlifavimo disko (4), atlikite to- kius veiksmus (4b pav.): - Iš pradžių atlaisvinkite tris po šlifavimo stalu (7) esančias šešiabriaunes veržles (23). Tam nau- dokite šešiabriaunį raktą SW10 (į komplektaciją neįeina). - Dabar tarp šlifavimo stalo (7) ir plokščiojo šlifavi- mo disko (4) pritvirtinkite 2 mm storio skardą arba pan. - Vėl priveržkite šešiabriaunes veržles (23). - Po to pašalinkite skardą.

9.2 Šlifavimo juostos keitimas (5−9 pav.)

• ištraukite tinklo kištuką.

• Atlaisvinkite varžtą su vidiniu šešiabriauniu (12).

• Atlaisvinkite varžtus (18).

• Nuimkite šlifavimo juostos apsaugą (19) nuo šlifavi- mo juostos laikiklio (21). Tam nustatykite šlifavimo juostos laikiklį (21) šiek tiek įstrižai.

• Judinkite šlifavimo juostos įtempiklį (3) į dešinę, kad atpalaiduotumėte šlifavimo juostą (13).

• Nuimkite šlifavimo juostą (13) į priekį.

• Naują šlifavimo juostą vėl sumontuokite atvirkštine eilės tvarka. Dėmesio! Atkreipkite dėmesį į eigos kryptį ant korpuso ir vidinėje šlifavimo juostos pu- sėje!

9.3 Šlifavimo juostos nustatymas

• ištraukite tinklo kištuką.

• Šlifavimo juostą (13) ranka lėtai stumkite eigos kryp- timi.www.scheppach.com

11.1 Nuosklembų ir kraštų šlifavimas (14 pav.)

Darbastalį galima sureguliuoti be pakopų nuo 0° iki 45°.

• Tam atlaisvinkite ksavimo varžtą (8).

• Paverskite darbastalį norimu kampu. Dėmesio: dar- bastalis, net ir paverstas, nuo plokščiojo šlifavimo dis- ko (4) niekada neturėtų būti nutolęs daugiau nei 2 mm!

• Vėl priveržkite ksavimo varžtą (8).

11.2 Priekinių pusių šlifavimas naudojant skersi-

nę atramą (15a, 15b pav.) Naudojant komplekte esančią skersinę atramą (6), len- gviau tiksliai šlifuoti. Skersine atrama (6), be šlifavimo stalo (7) posvyrio, papildomai galima nustatyti šlifa- vimo kampą. Rekomenduojame ją naudoti šlifuojant (trumpas) priekines puses. Nuoroda: Judinkite ruošinį visada iš kairės į šlifavimo disko cen- trą ir niekada už jo! Pavojus susižaloti dėl nusviesto ruošinio!

11.3 Horizontalusis ir vertikalusis šlifavimas

(9−11, 16 pav.) Jūsų šlifavimo mašiną galima naudoti horizontaliai ir vertikaliai. Darbastalį prasminga naudoti abiem naudo- jimo tikslams.

• Atlaisvinkite varžtą su vidiniu šešiabriauniu (12).

• Judinkite šlifavimo juostą (13) į viršų į norimą padėtį.

• Vėl priveržkite varžtą su vidiniu šešiabriauniu (12), kad užksuotumėte šią padėtį.

• Kaip ruošinio atramą šioje padėtyje galima naudoti šlifavimo stalą (7). Tam iš pradžių reikia atlaisvinti abu varžtus su vidiniais šešiabriauniais (17) bei po to nuimti atraminį bėgelį (14). Šlifavimo stalą (7) dabar įstumkite į laikančiojo vamzdžio (20) skylę ir užk- suokite ksavimo varžtu (8). Nuoroda: šlifuokite ilgus ruošinius vertikalioje padėtyje, ruošinį tolygiai judindami šlifavimo juosta (13).

11.4 Paviršių šlifavimas ant šlifavimo juostos

• Tvirtai laikykite ruošinį (W). Saugokite pirštus! Pa- vojus susižaloti!

• Kreipkite ruošinį tolygiai šlifavimo juosta (13), jį tvir- tai spausdami prie atraminio bėgelio (14). Dėmesio: ypač būkite atsargūs šlifuodami plonas arba ilgas medžiagas (galimai netgi be atraminio bėgelio (14)). Nuoroda: atkreipkite dėmesį į tai, kad varžtai būtų tinkamo ilgio. „Spax“ varžtai neturi išsikišti, kad nebūtų pažeistas pa- grindas, o šešiabriauniai varžtai turi priešingai išsikišti, kad būtų galima sumontuoti poveržles ir šešiabriaunes veržles.

9.8 Dulkių nusiurbimo įtaiso jungtis

Mašina yra su išsiurbimo atvamzdžiu (10). Apdirbdami labai dulkančias medžiagas, prijunkite dul- kių nusiurbimo įtaisą. Dėmesio: apdirbant metalus, dulkių nusiurbimo įtaisą prijungti draudžiama.

m Dėmesio! Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

10.1 Įj./išj. jungiklis (5) (13 pav.)

• Paspaudus žalią mygtuką „I“, galima įjungti šlifuoklį.

• Norint vėl išjungti šlifuoklį, reikia paspausti raudoną mygtuką „0“. Įspėjimas: norėdami įjungti ir išjungti šlifavimo stakles, niekada nesilenkite per įrenginį jungiklio link! Pavojus susiža- loti!

• Šlifuodami ruošinį visada tvirtai laikykite.

• Jo stipriai nespauskite.

• Šlifuojant ruošinį ant šlifavimo juostos (13) arba plokščiojo šlifavimo disko (4) reikia judinti į vieną ir į kitą puses. Taip šlifavimo popieriui neleisite nudilti vienoje pusėje. Svarbu! Medžio gabalus visada šlifuokite rievėtumo kryptimi, kad jie neskilinėtų. Dėmesio! Jei dirbant plokščiasis šlifavimo diskas (4) arba šlifavimo juosta (13) užsiblokuotų, išimkite ruošinį. Tada, prieš dirbdami toliau, palaukite, kol prietaisas pasieks savo didžiausią sūkių skaičių.www.scheppach.com

• įtrūkimai dėl izoliacijos senėjimo. Tokių pažeistų elektros prijungimo laidų negalima nau- doti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei. Reguliariai tikrinkite, ar elektros prijungimo laidai nepa- žeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo. Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite jungiamuosius laidus su to- kiu pačiu ženklinimu. Žyma tipo pavadinime prijungimo kabelyje yra privaloma. Naudojant vienfazį kintamosios srovės variklį, maši- noms su didele paleidimo srove (nuo 3000 vatų) reko- menduojame naudoti C 16 A arba K 16 A saugiklį! Prijungimo būdas Y Jei šio įrenginio prijungimo prie tinklo laidas pažeistas, jį privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvalikaciją turintis asmuo, kad būtų išvengta pavojų.

Pavojus! Prieš atlikdami bet kokius nustatymo, einamosios prie- žiūros ir remonto darbus, ištraukite tinklo kištuką! Juostinėse ir diskinėse šlifavimo staklėse gali kauptis dulkės. Reguliariai apžiūrėkite (geriausia po kiekvieno naudojimo) ir pašalinkite dulkes, pvz., nupūsdami arba atsargiai suslėgtuoju oru.

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.

• Rekomenduojame įrenginį išvalyti iš karto po kie- kvieno naudojimo.

• Reguliariai valykite įrenginį drėgna šluoste ir šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis. Atkreipkite dėmesį į tai, kad į įrenginio vidų nepa- tektų vandens. Patekus į elektrinį įrenginį vandens, didėja elektros smūgio pavojus. Niekada nespauskite per stipriai, kad nušlifuotą me- džiagą būtų galima nutransportuoti nuo šlifavimo juostos (13).

11.5 Įgaubtų apvalumų šlifavimas (18 pav.)

Įspėjimas: tiesių ruošinių priekinių pusių nešlifuokite ant griebtuvi- nio veleno (R)! Tuo metu ruošinys (W) gali būti nusvies- tas. Pavojus susižaloti! Įgaubtus apvalumus visada šlifuokite ant šlifavimo juostos (13) ant griebtuvinio veleno.

• Tvirtai laikykite ruošinį. Saugokite pirštus! Pavojus susižaloti!

• Kreipkite ruošinį tolygiai šlifavimo juosta (13). Dė- mesio: ypač būkite atsargūs šlifuodami plonas arba ilgas medžiagas.

11.6 Išgaubtų apvalumų šlifavimas (19 pav.)

Išgaubtus apvalumus reikia šlifuoti šlifavimo disku, ruošinį (W) kreipiant nuo kairiojo krašto šlifavimo disko vidurio link.

• Tvirtai laikykite ruošinį. Saugokite pirštus! Pavojus susižaloti!

• Spauskite ruošinį tolygiai prie šlifavimo disko ir tuo metu judinkite jį iš kairės į šlifavimo disko centrą. Įspėjimas: įgaubtų apvalumų niekada nešlifuokite dešinėje šlifa- vimo disko pusėje! Ruošinys gali būti nusviestas! Pa- vojus susižaloti!

12. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus. Pažeistas elektros prijungimo laidas Dažnai pažeidžiama elektros prijungimo laidų izoliacija. To priežastys gali būti:

• įpjovimo vietos pervažiavus prijungimo laidą;

• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;www.scheppach.com

17. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplinką Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG) Panaudotų elektros ir elektronikos prietai- sų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra ksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utili- zavimas sureguliuotas Baterijų įstatyme.

• Elektros bei elektronikos prietaisų savininkai ar nau- dotojai yra teisiškai įpareigoti juos grąžinti po nau- dojimo.

• Galutinis naudotojas yra atsakingas už savo asme- ninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemoka- mai grąžinti šiose vietose: - viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose), - elektros prietaisų pardavimo vietose (staciona- riose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai. - Iki trijų vienos rūšies panaudotų elektros prietai- sų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai grąžinti gamintojui prieš tai neįsigy- dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje. - Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą kli- entų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą pri- vačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo pra- šymu. Tam susisiekite su gamintojo klientų aptarna- vimo tarnyba.

Laikykite įrenginį ir jo priedus tamsioje, sausoje, ap- saugotoje nuo šalčio ir vaikams nepasiekiamoje vieto- je. Optimali laikymo temperatūra yra nuo 5 iki 30 ˚C. Laikykite įrankį originalioje pakuotėje. Uždenkite įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laiky- kite naudojimo instrukciją prie įrankio.

Jei elektrinį įrankį norite transportuoti, atjunkite įrengi- nį nuo elektros srovės tinklo ir pastatykite jį kitoje tam numatytoje srityje. Norėdami transportuoti, kelkite įrenginį tik už transpor- tavimo rankenos (22) ir mašinos kojelės. Dėmesio! Netransportuokite įrenginio už šlifavimo juostos laikiklio (21), plokščiojo šlifavimo disko (4), šli- favimo stalo (7) arba kitų judančių įrenginio dalių.

16. Techninė priežiūra

Retkarčiais nuvalykite nuo įrenginio šluoste drožles ir dulkes. Kad prailgintumėte įrenginio eksploatavimo tru- kmę, ieną kartą per mėnesį sutepkite pasukamas dalis. Netepkite variklio. Plastikui valyti nenaudokite ėsdinančių priemonių. Techninės priežiūros informacija Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: šlifavimo priemonės, krumpliuotasis diržas

• į komplektaciją privalomai neįeina! Jungtys ir remontas Prijungti ir remontuoti elektros įrangą leidžiama tik kva- likuotam elektrikui. Kilus klausimų, nurodykite tolesnius duomenis:

• variklio srovės rūšį;

• duomenis iš įrenginio specikacijų lentelės.

• duomenis iš variklio specikacijų lentelės. Atsarginių dalių ir priedų įsigysite mūsų techninės prie- žiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.www.scheppach.com

18. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves. Sutrikimas Galima priežastis Ką daryti? Variklis nepasileidžia Pažeistas įj./išj. jungiklis Prieš naudodami šlifavimo stakles, pakeiskite visas pažeistas dalis. Susisiekite su savo vietiniu techninės priežiūros centru arba įgaliota techninės priežiūros tarnyba. Kiekvienas remonto bandymas, jei jį atlieka nekvalikuotas personalas, gali kelti pavojų. Pažeistas įj./išj. jungiklio laidas Pažeista įj./išj. jungiklio relė Veikianti mašina tampa lėtesnė Ruošinys per stipriai spaudžiamas. Mažiau spauskite ruošinį. Šlifavimo juosta nukrenta nuo varančiųjų diskų. Ji juda ne takelyje. Sureguliuokite takelį. Šlifuojant mediena dega. Šlifavimo diskas arba šlifavimo juosta padengtas (-a) tepalu. Pakeiskite juostą arba diską. Ruošinys per stipriai spaudžiamas. Mažiau spauskite ruošinį.

• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sąjungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sąjungai nepriklau- sančiose šalyse gali būti taikomos kitokios panau- dotų elektros ir elektronikos prietaisų utilizavimo nuostatos.www.scheppach.com
