LIETOŠANAS INSTRUKCIJA BTS900 SCHEPPACH

Lentes un diska slīpmašīnaOriģinālās lietošanas instrukcijas tulkojums

Simbolu, kas atrodas uz ierīces, skaidrojums Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus. Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju. Valkājiet ausu aizsargus. Putekļu veidošanās gadījumā lietojiet respiratoru! Lietojiet aizsargbrilles. BRĪDINĀJUMS! Savainošanās risks! Neaiztieciet strādājošu slīpripu! Slīplentes griešanās virziens Slīpripas griešanās virziens Ražojums atbilst spēkā esošajām Eiropas Direktīvām. m Ievērībai! Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam apgādājuši ar šādu zīmi. Produkts atbilst piemērojamām Serbijas vadlīnijām.www.scheppach.com

Mēs neuzņemamies atbildību par nelaimes gadīju- miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

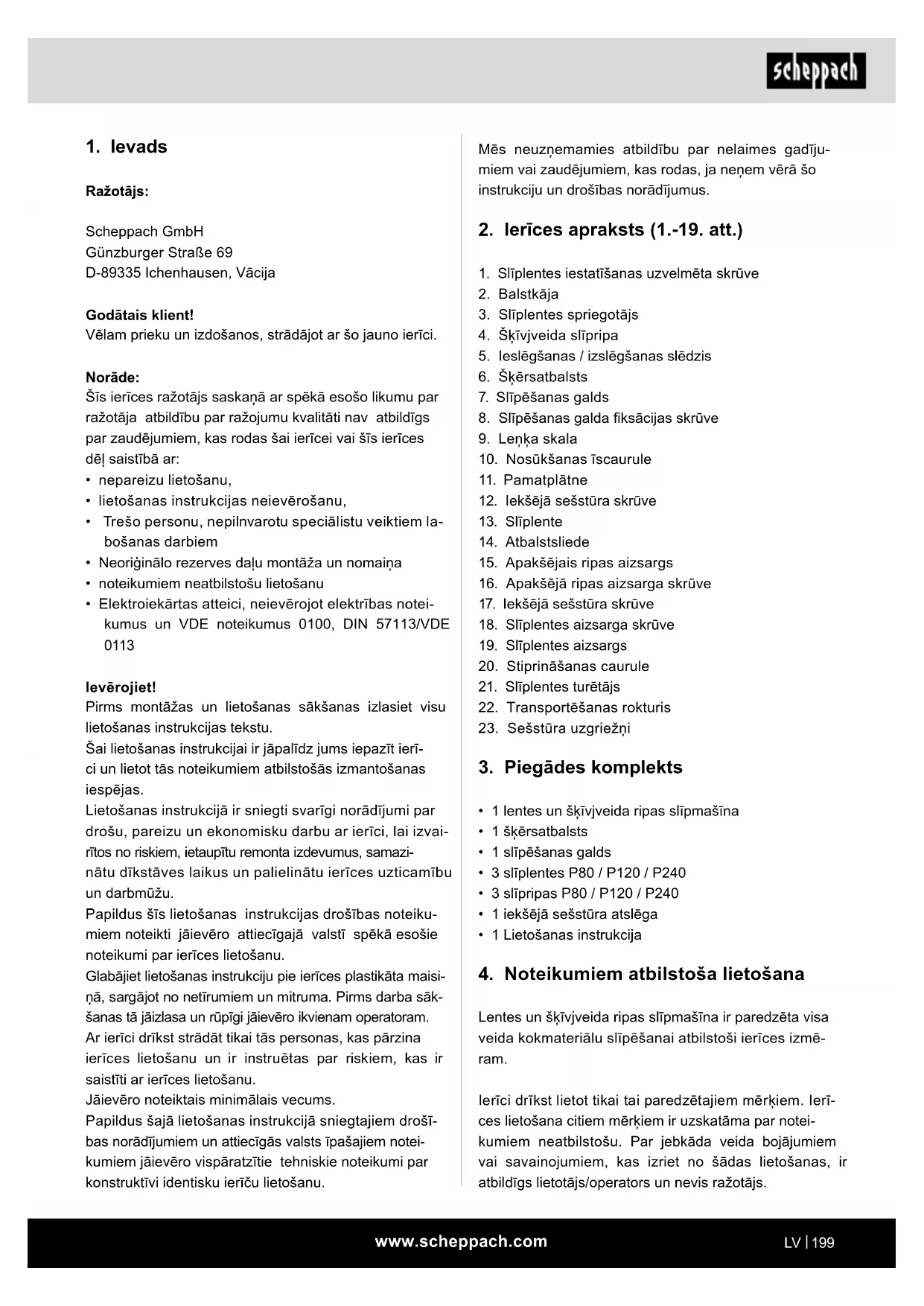

2. Ierīces apraksts (1.-19. att.)

1. Slīplentes iestatīšanas uzvelmēta skrūve

3. Slīplentes spriegotājs

4. Šķīvjveida slīpripa

5. Ieslēgšanas / izslēgšanas slēdzis

8. Slīpēšanas galda ksācijas skrūve

10. Nosūkšanas īscaurule

12. Iekšējā sešstūra skrūve

15. Apakšējais ripas aizsargs

16. Apakšējā ripas aizsarga skrūve

17. Iekšējā sešstūra skrūve

20. Stiprināšanas caurule

21. Slīplentes turētājs

22. Transportēšanas rokturis

• 1 lentes un šķīvjveida ripas slīpmašīna

• 1 iekšējā sešstūra atslēga

• 1 Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Lentes un šķīvjveida ripas slīpmašīna ir paredzēta visa veida kokmateriālu slīpēšanai atbilstoši ierīces izmē- ram. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierī- ces lietošana citiem mērķiem ir uzskatāma par notei- kumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Vācija Godātais klient! Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci. Norāde: Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,

• lietošanas instrukcijas neievērošanu,

• Trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem

• Neoriģinālo rezerves daļu montāža un nomaiņa

• noteikumiem neatbilstošu lietošanu

Ievērojiet! Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierī- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai- rītos no riskiem, ietaupītu remonta izdevumus, samazi- nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteiku- miem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu. Glabājiet lietošanas instrukciju pie ierīces plastikāta maisi- ņā, sargājot no netīrumiem un mitruma. Pirms darba sāk- šanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimālais vecums. Papildus šajā lietošanas instrukcijā sniegtajiem drošī- bas norādījumiem un attiecīgās valsts īpašajiem notei- kumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.www.scheppach.com

b) Nedarbojieties ar elektroinstrumentu sprā- dzienbīstamā vidē, kurā atrodas viegli aizde- dzināmi šķidrumi, gāzes vai putekļi. Elektroins- trumenti ģenerē dzirksteles, kas var aizdedzināt putekļus vai tvaikus. c) Nelaidiet klāt bērnus un citas personas elek- troinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jāiederas kontaktligzdā. Kontaktspraudni nekādā veidā nedrīkst izmainīt. Neizmantojiet adaptera kon- taktspraudņus kopā ar iezemētiem elektroinstru- mentiem. Neizmainīti kontaktspraudņi un piemēro- tas kontaktligzdas mazina elektriskā trieciena risku. b) Nepieļaujiet zisko kontaktu ar iezemētām virs- mām, piem., caurulēm, apkures aprīkojumu, plī- tīm un ledusskapjiem. Pastāv paaugstināts elek- triskā trieciena risks, ja jūsu ķermenis ir iezemēts. c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroinstrumentā palielina elektriskā trieciena risku. d) Neizmantojiet savienošanas vadu citam no- lūkam, lai pārnēsātu, uzkarinātu elektroins- trumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa- lielina elektriskā trieciena risku. e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Dar- biem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku. f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz- sargslēdzi. Noplūdstrāvas aizsargslēdža lietoša- na mazina elektriskā trieciena risku.

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elek- troinstrumentu. Nelietojiet elektroinstrumen- tu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Ne- uzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus. Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu. Personām, kas vada un apkopj ierīci, jāpārzina ierīce un jābūt informētām par iespējamiem riskiem. Turklāt precīzi jāievēro spēkā esošie nelaimes gadīju- mu novēršanas noteikumi. Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā. Patvaļīga izmaiņu veikšana ierīcē pilnībā atbrīvo ražo- tāju no atbildības par izmaiņu dēļ radušos kaitējumu. Ierīci drīkst lietot tikai ar ražotāja oriģinālajām daļām un oriģinālajiem piederumiem. Jāievēro ražotāja drošības, darba un apkopes noteiku- mi, kā arī tehniskajos raksturlielumos minētie izmēri. Ņemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos. Ierīci drīkst lietot pieaugušie. Jaunieši, kas vecāki par 16 gadiem, drīkst lietot ierīci tikai uzraudzībā. Ražotājs nav atbildīgs par bojājumiem, kurus izraisījusi noteiku- miem neatbilstoša lietošana vai nepareiza vadība.

5. Vispārīgie drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi m BRĪDINĀJUMS! Izlasiet visus drošības norā- dījumus, norādes, ilustrācijas un tehniskos rak- sturlielumus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un / vai smagus sa- vainojumus! Uzglabājiet visus drošības norādījumus un norā- des turpmākām uzziņām. Drošības norādījumos izmantotais jēdziens “Elektroins- truments” attiecas uz elektroinstrumentiem, kurus dar- bina no elektrotīkla (ar tīkla vadu), un uz elektroinstru- mentiem, kurus darbina no akumulatora (bez tīkla vada).

1. Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgais- motu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.www.scheppach.com

c) Atvienojiet kontaktspraudni no kontaktligz- das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu. d) Uzglabājiet neizmantotos elektroinstrumen- tus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzi- na šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas. e) Rūpīgi kopiet elektroinstrumentus un dar- binstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroins- trumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti. f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējma- lām mazāk iestrēgst un ir vieglāk vadāmi. g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šīm norādēm. Turklāt ņemiet vērā darba apstākļus un izpil- dāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas. h) Nodrošiniet, lai rokturi un satveršanas virs- mas būtu sausas, tīras un nebūtu notraipītas ar eļļu un ziežvielu. Slideni rokturi un satverša- nas virsmas neatļauj elektroinstrumenta drošu va- dību un kontroli neparedzamās situācijās.

a) Uzticiet savu elektroinstrumentu labot tikai kvalicētiem speciālistiem un, izmantojot tikai oriģinālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība. m BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnē- tisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elek- troinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju. b) Lietojiet individuālu aizsargaprīkojumu un vienmēr uzlieciet aizsargbrilles. Individuālo aiz- sardzības līdzekļu lietošana, piem., pretputekļu res- pirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku. c) Nepieļaujiet nejaušu lietošanas sākšanu. Pār- liecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var no- tikt nelaimes gadījumi. d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslē- gas. Instruments vai atslēga, kas atrodas elektro- instrumenta rotējošā daļā, var radīt savainojumus. e) Nepieļaujiet nedabisku stāju. Ieņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā- dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās. f) Valkājiet piemērotu apģērbu. Nevalkājiet platu apģērbu vai rotaslietas. Sargājiet matus un ap- ģērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apģērbu, rotaslietas vai garus matus. g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūk- šanas iekārtas izmantošana var mazināt bīstamī- bu, ko rada putekļi. h) Neuzskatiet, ka esat pilnīgā drošībā, un neig- norējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes daļās radīt smagus savai- nojumus.

4. Elektroinstrumenta izmantošana un apkalpo-

šana a) Nepārslogojiet elektroinstrumentu. Izmanto- jiet savā darbā šim nolūkam paredzētu elek- troinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā. b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.www.scheppach.com

• Nekad neslīpējiet neatbalstītu darba materiālu. Atbal- stiet darba materiālu ar galdu vai atbalstu, izņemot izliektus darba materiālus – pie slīpēšanas diska ār- puses.

• Pirms ieslēdzat ierīci, vienmēr novāciet atgriezumus un citus gabalus no galda, atbalsta vai slīplentes.

• Neko neplānojiet vai neuzstādiet uz galda, kad dar- bojas slīpmašīna.

• Izslēdziet ierīci un atvienojiet kontaktspraudni no kontaktligzdas, kad uzstādāt vai novācat piederu- mus.

• Nekad neatstājiet instrumenta darba vietu, ja ins- truments ir ieslēgts vai instruments vēl pilnīgi nav apstādināts.

• Vienmēr novietojiet darba materiālu uz slīpēšanas galda vai pielieciet to stingri pie slīpēšanas atbalsta. Izliektus instrumentus, slīpējot pie slīpripas, droši uzlieciet uz galda.

• Vienmēr nodrošiniet lentes un ripas slīpmašīnas stabilitāti un drošumu (piem., nostiprinājums pie darbgalda).

• Pirms katras lietošanas pārbaudiet, vai slīpripai un slīplentei nav bojājumu.

• Nekavējoties nomainiet nolietotās vai bojātās slīpri- pas un slīplentes.

• Vienmēr izmantojiet aizsargapvalku un darba ma- teriāla paliktni, kā tas ir prasīts darbinstrumentiem.

• Vienmēr izmantojiet elektroinstrumentu ar darbins- trumentiem uz abām darbvārpstām, lai ierobežotu saskares risku ar rotējošo darbvārpstu.

Ierīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteiku- miem. Tomēr darba laikā var rasties daži atlikušie riski.

• Pirkstu un roku savainošanās risks, ko rada rotējoša slīpripa slīpējošā instrumenta nelietpratīgas vadīša- nas vai balsta gadījumā.

• Savainošanās risks, ko rada izsviestie instrumenti nelietpratīgas noturēšanas vai vadīšanas gadījumā.

• Veselības apdraudējums ar strāvu, izmantojot ne- pienācīgus elektropieslēguma vadus.

• Turklāt, neskatoties uz visiem veiktajiem piesardzī- bas pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

• Atlikušos riskus var minimizēt, ja kopā ievēro “Dro- šības norādījumus” un “Noteikumiem atbilstošu lie- tošanu”, kā arī lietošanas instrukciju. Lentes un šķīvjveida ripas slīpmašīnas papildu drošības norādījumi m BRĪDINĀJUMS! Neizmantojiet šo ierīci, pirms tā nav pilnīgi salikta un uzstādīta atbilstoši instrukcijām.

• Pirms ierīces lietošanas izlasiet visu lietošanas ins- trukciju.

• Ievērībai! Šī ierīce ir izstrādāta tikai koksnes vai koksnei līdzīga materiāla slīpēšanai. Citu materiālu slīpēšana var radīt ugunsgrēku, savainojumus vai ražojuma bojājumus.

• Vienmēr izmantojiet aizsargbrilles.

• Šī ierīce jāizmanto tikai iekšējos darbos.

• Svarīgi! Uzstādiet un izmantojiet ierīci tikai uz hori- zontālas virsmas. Montāža uz nehorizontālas virs- mas var radīt motora bojājumus.

• Ja pastāv tendence, ka ierīce varētu apgāzties vai pārvietoties lietošanas laikā, it īpaši slīpējot garus vai smagus darba materiālus, ierīce labi jāsavieno ar nesošo virsmu.

• Pārliecinieties, vai slīplente virzās pareizajā vir- zienā. Ievērojiet šim nolūkam bultiņas lentes otrajā pusē.

• Pārliecinieties, vai pareizi vada slīplenti, tā ka tā ne- var noritināties no dzenošajiem skriemeļiem.

• Pārliecinieties, vai slīplente nav satinusies vai nav vaļīga.

• Noturiet darba materiālu, kad to slīpējat.

• Vienmēr izmantojiet atbalstu, kad izmantojat lentes slīpmašīnu horizontālajā pozīcijā.

• Vienmēr noturiet darba materiālu stingri pie galda, kad izmantojat šķīvjveida ripas slīpmašīnu.

• Vienmēr noturiet darba materiālu pie slīpripas uz leju darbojošās puses, tā ka darba materiāls labi piekļaujas pie galda. Ja jūs izmantojat slīpripas uz augšu darbojošos pusi, darba materiālu var aizmest projām un tādējādi apdraudēt personas.

• Vienmēr ievērojiet minimālu atstatumu apm. 2 mm vai mazāku starp galdu vai atbalstu un slīplenti vai slīpripu.

• Nelietojiet cimdus un neturiet darba materiālu ar lu- patiņu, kad slīpējat darba materiālu.

• Slīpējiet ar kokmateriāla grauda lielumu.

• Nekad neslīpējiet darba materiālus, kas ir pārāk mazi drošai vadībai.

• Nepieļaujiet neērtas roku kustības, kuru laikā jūs va- rētu pēkšņi noslīdēt pie slīplentes vai slīpripas.

• Kad apstrādājat lielus darba materiālus, jums vaja- dzētu izmantot papildu atbalstu galda augstumā.www.scheppach.com

• Vibrācijas un trokšņa emisijas var atšķirties no no- rādītajām vērtībām elektroinstrumenta faktiskās lietošanas laikā atkarībā no elektroinstrumenta iz- mantošanas veida, it sevišķi, kāds darba materiāla veids tiek apstrādāts.

• Ir nepieciešams noteikt drošības pasākumus ope- ratora aizsardzībai, kas balstīti uz vibrāciju slodzes novērtējuma faktisko lietošanas apstākļu laikā (tur- klāt jāievēro visas darba cikla daļas, piem., laiki, ku- ros elektroinstruments ir izslēgts, un tādi, kad tas ir ieslēgts, bet darbojas bez slodzes).

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa- zinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

• Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.

• Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.

• Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu. m BRĪDINĀJUMS! Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Vienmēr atvienojiet tīkla kontaktspraudni, pirms veicat ierīces iestatījumus.

• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.

• Slīplentei (13) un šķīvjveida slīpripai (4) jāspēj brīvi griezties.

• Ievērojiet, lai jau apstrādātajā kokmateriālā nebūtu svešķermeņu, piem., naglu vai skrūvju utt.

• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievie- tojot spraudni kontaktligzdā, nedrīkst nospiest ie- darbināšanas taustiņu. Izmantojiet darbinstrumentu, kas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.

• Kad ierīce darbojas, netuviniet rokas darba zonai.

Slīplentes izmēri 915 x 100 mm Slīplentes ātrums 7,5 m/s Slīpā pozīcija 0° - 90° Galda izmēri 225 x 160 mm Galda slīpā pozīcija 0° – 45° Svars apm. 11,5 kg Paturētas tiesības veikt tehniskas izmaiņas! Troksnis un vibrācija m Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus. Trokšņa raksturlielumi Skaņas jaudas līmenis, L

94 dB Skaņas spiediena līmenis L

81 dB Kļūda K WA/pA 3 dB Norādītā vibrācijas kopējā vērtība un trokšņa emisijas vērtība ir mērītas saskaņā ar standartizētu pārbaudes metodi, un tās var izmantot elektroinstrumenta salīdzi- nāšanai ar citām ierīcēm. Norādīto vibrācijas kopējo vērtību un norādīto trokš- ņa emisijas vērtību var izmantot arī slodzes sākotnējai novērtēšanai.www.scheppach.com

9.4 Slīplentes pozīcijas noregulēšana (9.−11. att.)

• Palaidiet vaļīgāk iekšējā sešstūra skrūvi (12).

• Pārvietojiet slīplenti (13) uz augšu vajadzīgajā po- zīcijā.

• Atkārtoti pievelciet iekšējā sešstūra skrūvi (12), lai noksētu šo pozīciju.

• Darba materiāla paliktnim šajā pozīcijā var izmantot slīpēšanas galdu (7), šim nolūkam vispirms jāizņem abas iekšējā sešstūra skrūves (17) un pēc tam jāno- ņem atbalstsliede (14). Tagad slīpēšanas galdu (7) var iebīdīt stiprināšanas caurules (20) caurumā un noksēt ar ksācijas skrūvi (8).

9.5 Slīpēšanas papīra nomaiņa uz šķīvjveida

slīpripas (12. att.) Demontējiet apakšējo ripas aizsargu (15), izņemot 2 skrūves (16). Novelciet slīpēšanas papīru no šķīvjvei- da slīpripas (4) un uzstādiet jauno (pašnoturošs slānis). Uzstādiet atpakaļ apakšējo ripas aizsargu (15).

9.6 Izmantošana par stacionāru ierīci

Ilgstošai izmantošanai ir ieteicama montāža uz darb- galda.

• Šim nolūkam atzīmējiet urbumus: Novietojiet slīp- mašīnu tā, kā tai vēlāk jābūt uzstādītai. Atzīmējiet urbjamo caurumu pozīciju uz darbgalda.

• Izurbiet caurumus caur darbgaldu.

• Novietojiet slīpmašīnu virs caurumiem un ievadiet piemērotas skrūves no augšas caur slīpmašīnas un darbgalda caurumiem.

• Tagad no apakšas pieskrūvējiet slīpmašīnu ar pa- liktajām paplāksnēm un piemērotiem sešstūra uz- griežņiem.

9.7 Izmantošana par pārvietojamu ierīci

Šīs ierīces pārvietojamai izmantošanai ir ieteicama montāža uz piemērotas pamatplātnes. Tad jūs varat to iespiest uz attiecīgā darbgalda. Pamatplātnei vajadzētu būt minimālajam biezumam 19 mm un pietiekami lielākai par slīpmašīnu, lai jūs atrastu vietu spailēm.

• Atzīmējiet urbjamos caurumus uz pamatplātnes.

• Turpiniet, kā aprakstīts punkta “Lietošana par sta- cionāru ierīci” pēdējās 3 darbībās. Norāde: Ievērojiet skrūvju piemēroto garumu. Spax skrūves nedrīkst izvirzīties, lai nebojātu pamatni, turpretim seš- stūrgalvas skrūvēm jābūt izvirzītām, lai varētu piestip- rināt paplāksnes un sešstūra uzgriežņus.

• Pirms nospiežat ieslēgšanas / izslēgšanas slē- dzi (5), pārliecinieties, vai slīpēšanas papīrs ir parei- zi uzstādīts, un kustīgām daļām ir viegla gaita.

9.1 Montāža (1.–4b. att.)

• Uzstādiet slīpēšanas galdu (7) un nostipriniet ar k- sācijas skrūvi (8) (2., 3. att.). Slīpēšanas galdu (7) var laideni noregulēt no 0° līdz 45 ° leņķī, izmantojot leņķa skalu (9) un ksācijas skrūvi (8). Regulējams šķērsatbalsts (6) garantē drošu darba materiāla vadīšanu. Ievērībai! Šķīvjveida slīpri- pai (4) jāspēj brīvi griezties. Atstatumam starp slīpē- šanas galdu (7) un šķīvjveida slīpripu (4) vajadzētu būt 2 mm.

• Uzlieciet atbalstsliedi (14) un nostipriniet ar iekšējā sešstūra skrūvēm (17) (4a. att.). Ievērībai! Slīplen- tei (13) jāspēj brīvi griezties.

• Lai noregulētu spraugas platumu starp slīpēšanas galdu (7) un šķīvjveida slīpripu (4), rīkojieties šādi (4b. att.): - Vispirms atskrūvējiet trīs zem slīpēšanas gal- da (7) esošos sešstūra uzgriežņus (23). Izmanto- jiet šim nolūkam sešstūra uzgriežņatslēgu SW10 (nav iekļauta piegādes komplektā). - Tagad iespiediet 2 mm biezu plāksni vai tamlīdzī- gu elementu starp slīpēšanas galdu (7) un šķīvj- veida slīpripu (4). - Atkārtoti pievelciet sešstūra uzgriežņus (23). - Pēc tam novāciet plāksni.

9.2 Slīplentes nomaiņa (5.−9. att.)

• Atvienojiet tīkla kontaktspraudni.

• Atskrūvējiet iekšējā sešstūra skrūvi (12)

• Atskrūvējiet skrūves (18).

• Noņemiet slīplentes aizsargu (19) no slīplentes tu- rētāja (21). Turklāt novietojiet slīplentes turētāju (21) mazliet slīpi.

• Pārvietojiet slīplentes spriegotāju (3) pa labi, lai at- spriegotu slīplenti (13).

• Noņemiet slīplenti (13) uz priekšu.

• Uzstādiet atpakaļ jaunu slīplenti apgrieztā secībā. Ievērībai! Ievērojiet griešanās virzienu uz korpusa un slīplentes iekšpusē!

9.3 Slīplentes regulēšana

• Atvienojiet tīkla kontaktspraudni.

• Lēnām bīdiet slīplenti (13) ar roku griešanās virzienā.

• Slīplentei (13) jāgriežas pa vidu uz slīpēšanas virs- mas, ja tas tā nav, tad to var pieregulēt ar uzvelmēto skrūvi (1).www.scheppach.com

11.2 Priekšpušu slīpēšana ar šķērsatbalstu

(15a, 15b att.) Komplektā iekļautais šķērsatbalsts (6) atvieglo precīzu slīpēšanu. Ar šķērsatbalstu (6) slīpēšanas galda (7) noliekšanai papildus var noregulēt slīpēšanas leņķi. Mēs iesakām tā izmantošanu, slīpējot (īsas) priekšpu- ses. Norāde: Vienmēr pārvietojiet darba materiālu no kreisās puses uz slīpripas centru, nekad savādāk! Savainošanās risks, ko rada aizmestais darba materiāls!

11.3 Horizontāla un vertikāla slīpēšana

(9.−11., 16. att.) Šo slīpmašīnu var lietot horizontāli un vertikāli. Darba galds ir lietderīgi lietojams abiem izmantošanas vei- diem.

• Palaidiet vaļīgāk iekšējā sešstūra skrūvi (12).

• Pārvietojiet slīplenti (13) uz augšu vajadzīgajā po- zīcijā.

• Atkārtoti pievelciet iekšējā sešstūra skrūvi (12), lai noksētu šo pozīciju.

• Darba materiāla paliktnim šajā pozīcijā var izmantot slīpēšanas galdu (7), šim nolūkam vispirms jāat- skrūvē abas iekšējā sešstūra skrūves (17) un pēc tam jānoņem atbalstsliede (14). Tagad slīpēšanas galdu (7) var iebīdīt stiprināšanas caurules (20) cau- rumā un noksēt ar ksācijas skrūvi (8). Norāde: Slīpējiet garus darba materiālus vertikālajā pozīcijā, vienmērīgi pārvietojot darba materiālu pāri slīplen- tei (13).

11.4 Virsmas slīpēšana pie slīplentes (17. att.)

• Stingri noturiet darba materiālu (W). Uzmaniet sa- vus pirkstus! Savainošanās risks!

• Vadiet darba materiālu vienmērīgi pāri slīplen- tei (13), to stingri spiežot pret atbalstsliedi (14). Ievē- rībai! Ir jābūt īpaši piesardzīgam, slīpējot īpaši plānu vai garu materiālu (iespējams pat bez atbalstslie- des (14)). Piespiešanas spēks nekad nedrīkst būt pārāk liels, lai noslīpēto materiālu varētu aizvākt no slīplentes (13).

11.5 Ieliektu apaļumu slīpēšana (18. att.)

Brīdinājums! Neslīpējiet taisnu darba materiālu priekšpuses uz grie- šanās pārnešanas vārpstas (R)! Turklāt darba mate- riāls (W) var tikt aizmests. Savainošanās risks! 9.8. Putekļu nosūkšanas iekārtas pieslēgums Ierīce ir aprīkota ar nosūkšanas īscauruli (10). Apstrādājot stipri putekļojošus materiālus, pievienojiet putekļu nosūkšanas iekārtu. Ievērībai! Apstrādājot metālus, nedrīkst pievienot pu- tekļu nosūkšanas iekārtu.

m Ievērībai! Pirms lietošanas sākšanas noteikti pilnīgi uzstā- diet ierīci! 10.1. Ieslēgšanas / izslēgšanas slēdzis (5) (13. att.)

• Nospiežot zaļo pogu “I”, var ieslēgt slīpmašīnu.

• Lai slīpmašīnu atkal izslēgtu, jānospiež sarkanā poga “0”. Brīdinājums! Lai ieslēgtu vai izslēgtu slīpmašīnu, nekad neaiztieciet slēdzi, liecoties pāri ierīcei! Savainošanās risks! 10.2. Slīpēšana

• Vienmēr stingri noturiet darba materiālu slīpēšanas laikā.

• Neizdariet lielu spiedienu.

• Darba materiālu slīpēšanas laikā uz slīplentes (13) vai uz šķīvjveida slīpripas (4) vajadzētu pārvietot tur- pu šurpu. Tādējādi jūs novērsīsiet slīpēšanas papīra vienpusīgu nodilšanu. Svarīgi! Kokmateriāla gabalus vienmēr vajadzētu slīpēt kokmateriāla svēdrainuma virzienā, lai novērstu atšķelšanos. Ievērībai! Ja darba laikā šķīvjveida slīpri- pa (4) vai slīplente (13) nosprostojas, noņemiet darba materiālu. Tādā gadījumā nogaidiet, līdz ierīce atkārto- ti sasniedz savu maksimālo apgriezienu skaitu, pirms jūs turpināt darbu.

11. Darba norādījumse

11.1 Fazīšu un malu slīpēšana (14. att.)

Darba galdu var laideni noregulēt no 0° līdz 45° leņķī.

• Šim nolūkam atskrūvējiet ksācijas skrūvi (8).

• Novietojiet darba galdu vajadzīgajā slīpumā. Ievē- rībai! Darba galdam arī noliektā veidā nekad neva- jadzētu būt vairāk kā par 2 mm prom no šķīvjveida slīpripas (4)!

• Atkārtoti pievelciet ksācijas skrūvi (8).www.scheppach.com

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar tādu pašu marķējumu. Tipa marķējuma uzdrukātais teksts uz savienošanas vada ir obligāts. Vienfāzes maiņstrāvas motora gadījumā mēs iesakām mašīnām ar augstu palaides strāvu (sākot ar 3000 va- tiem) aizsardzību ar drošinātājiem C 16A vai K 16A! Pievienošanas veids Y Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, ra- žotājam vai tā servisa dienestam vai tamlīdzīgi kvali- cētai personai tas jānomaina, lai nepieļautu bīstamību.

Bīstami! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem atvienojiet tīkla kontaktspraudni! Lentes un šķīvjveida ripas slīpmašīnā var uzkrāties pu- tekļi. Regulāri paskatieties (vislabāk pēc katras lietoša- nas) un novāciet putekļus, piem., nopūšot vai uzmanīgi ar saspiesto gaisu.

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.

• Iesakām ierīci tīrīt uzreiz pēc katras lietošanas rei- zes.

• Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdi- nātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē. Ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku.

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir 5 līdz 30 ˚C robežās. Glabā- jiet instrumentu oriģinālajā iepakojumā. Nosedziet ins- trumentu, lai to aizsargātu pret putekļiem vai mitrumu. Uzglabājiet lietošanas instrukciju kopā ar instrumentu. Vienmēr ieliektos apaļumus slīpējiet pie slīplentes (13) griešanās pārnešanas vārpstas.

• Stingri noturiet darba materiālu. Uzmaniet savus pirkstus! Savainošanās risks!

• Vienmērīgi vadiet darba materiālu pāri slīplen- tei (13). Ievērībai! Ir jābūt īpaši piesardzīgam, slīpē- jot īpaši plānu vai garu materiālu.

11.6 Izliektu apaļumu slīpēšana (19. att.)

Izliekti apaļumi jāslīpē pie slīpripas, vadot darba ma- teriālu (W) no kreisās malas uz slīpripas viduspunktu.

• Stingri noturiet darba materiālu. Uzmaniet savus pirkstus! Savainošanās risks!

• Vienmērīgi spiediet darba materiālu pret slīpripu un turklāt pārvietojiet to no kreisās puses līdz slīpripas centram. Brīdinājums! Nekad neslīpējiet ieliektus apaļumus pie slīpripas la- bās puses! Var aizmest darba materiālu! Savainošanās risks!

12. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pa- garinātājam jāatbilst šiem noteikumiem. Bojāts elektropieslēguma vads Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi. To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;

• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vada pārbraukšanas dēļ;

• izolācijas bojājumi, izraujot no sienas kontaktligz- das;

• plaisas izolācijas novecošanās dēļ. Šādus bojātus elektropieslēguma vadus nedrīkst iz- mantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvī- bai.www.scheppach.com

Norādes par Vācijas elektrisko un elektronisko ie- kārtu likumu (ElektroG) Nolietotās elektriskās un elektroniskās ie- kārtas nedrīkst izmest sadzīves atkritu- mos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus- tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci- jas likums par baterijām.

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

• Gala lietotājs patstāvīgi ir atbildīgs par savu per- sonīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utili- zēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās: - Publiski-tiesiskās utilizācijas vai savākšanas vie- tas (piem., komunālie būvlaukumi) - Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi. - Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekār- tas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savāk- šanas vietā jūsu tuvumā. - Citas ražotāja un izplatītāja papildu pieņemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi pri- vātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībval- stīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasī- bas attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

Lai transportētu elektroinstrumentu, atvienojiet ierīci no elektrotīkla un novietojiet to citā šim nolūkam pa- redzētajā vietā. Paceliet ierīci transportēšanai tikai aiz transportēša- nas roktura (22) un ierīces kājas. Ievērībai! Netransportējiet ierīci aiz slīplentes turētā- ja (21), šķīvjveida slīpripas (4), slīpēšanas galda (7) vai citām kustīgajām ierīces daļām.

Laiku pa laikam ar salveti noslaukiet skaidas un putek- ļus no ierīces. Lai pagarināta instrumenta darbmūžu, reizi mēnesī ieeļļojiet rotējošās detaļas. Neeļļojiet mo- toru. Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus. Servisa informācija Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: abrazīvie līdzekļi, zobsiksna

• nav obligāti iekļauts piegādes komplektā! Pieslēgumi un remonts Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati. Rezerves daļas un piederumus varat saņemt mūsu ap- kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

17. Utilizēšana un atkārtota izmantošana

Norādes par iepakojumu Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.www.scheppach.com

18. Traucējumu novēršana

Turpmākajā tabulā ir parādītas kļūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā. Traucējums Iespējamais cēlonis Novēršana Motors nesāk darboties Bojāts ieslēgšanas / izslēgšanas slēdzis Nomainiet visas bojātās daļas, pirms lietojat slīpmašīnu. Sazinieties ar vietējo servisa centru vai pilnvarotu tehniskās apkalpošanas staciju. Katrs labošanas mēģinājums var radīt riskus, ja to neveic kvalicēts speciālists. Bojāts ieslēgšanas / izslēgšanas slēdža vads Bojāts ieslēgšanas / izslēgšanas slēdža relejs Ierīce darba laikā kļūst lēnāka Tiek izdarīts pārāk liels spiediens uz darba materiālu. Izdariet mazāku spiedienu uz darba materiālu. Slīpēšanas lente novirzās no piedziņas skriemeļiem. Tā nevirzās pa sliedi. Pieregulējiet sliedi. Slīpēšanas laikā deg koksne. Slīpripa vai slīplente ir pārklāta ar smērvielu. Nomainiet lenti vai ripu. Izdarīts pārāk liels spiediens uz darba materiālu. Samaziniet spiedienu uz darba materiālu.www.scheppach.com

19. Atbilstības deklarācija
