Tipo di prodotto	Levigatrice a nastro e a disco
Marca	Scheppach
Modello	BTS900
Tensione di alimentazione	230-240 V ~ 50 Hz
Potenza assorbita	370 W
Dimensioni (L x P x A)	460 x 360 x 280 mm
Peso	circa 11,5 kg
Diametro del disco di levigatura	150 mm
Velocità di rotazione del disco	2980 min⁻¹
Dimensioni del nastro abrasivo	915 x 100 mm
Velocità del nastro abrasivo	7,5 m/s
Inclinazione del nastro abrasivo	0° - 90°
Dimensioni del tavolo di levigatura	225 x 160 mm
Inclinazione del tavolo di levigatura	0° - 45°
Livello di potenza sonora (LWA)	94 dB
Livello di pressione sonora (LpA)	81 dB
Tipo di abrasivi forniti	3 nastri P80/P120/P240 e 3 dischi P80/P120/P240
Collegamento aspirazione	Manicotto di aspirazione
Utilizzo	Stazionario (montaggio su banco) o mobile
Materiali compatibili	Legno e materiali simili
Dispositivi di sicurezza	Protezione del nastro abrasivo, schermo di protezione inferiore del disco
Maniglia di trasporto	Sì
Accessori forniti	Battuta trasversale, tavolo di levigatura, chiave a brugola, manuale d'uso

Domande frequenti - BTS900 SCHEPPACH

Come sostituire il nastro abrasivo?

Scollegare la spina. Allentare la vite a brugola (12) e le viti (18). Rimuovere la protezione del nastro (19). Spostare il tenditore (3) verso destra per allentare il nastro. Rimuovere il vecchio nastro e installare il nuovo rispettando il senso di movimento indicato. Ricentrare il nastro con la vite zigrinata (1) se necessario.

Come regolare il centraggio del nastro abrasivo?

Scollegare l'apparecchio. Girare manualmente il nastro nel senso di rotazione. Se non è centrato, regolarlo con la vite zigrinata (1) fino a quando gira centrato sulla superficie di levigatura.

Come utilizzare la battuta trasversale per una levigatura precisa?

Montare la battuta trasversale (6) sul tavolo di levigatura (7). Consente di guidare il pezzo e regolare l'angolo di levigatura. Spostare sempre il pezzo da sinistra verso il centro della mola, mai oltre, per evitare proiezioni.

Come collegare un aspirapolvere alla macchina?

La macchina è dotata di un manicotto di aspirazione (10) sul retro. Collegarvi un dispositivo di aspirazione polveri adatto. Attenzione: Non utilizzare l'aspirazione durante la levigatura di metalli.

Cosa fare se il nastro abrasivo slitta o esce dalle pulegge?

Fermare la macchina e scollegarla. Verificare che il nastro sia correttamente teso con il tenditore (3). Se è allentato, girare il tenditore verso destra per allentarlo, quindi riaggiustare. Assicurarsi che il nastro sia centrato e che le pulegge non siano ostruite.

Come cambiare il disco abrasivo (carta vetrata)?

Scollegare la spina. Rimuovere lo schermo di protezione inferiore (15) svitando le 2 viti (16). Rimuovere il vecchio disco (fissaggio a velcro) e posizionare il nuovo. Riposizionare lo schermo di protezione.

Qual è la tensione di alimentazione richiesta?

L'apparecchio funziona con una tensione di rete di 230-240 V ~ 50 Hz. Utilizzare una presa adatta e una prolunga conforme alle norme VDE/DIN.

Come pulire la macchina?

Scollegare sempre la spina prima della pulizia. Utilizzare un panno umido con un po' di sapone nero. Non utilizzare solventi o prodotti aggressivi. Soffiare la polvere dalle aperture con aria compressa a bassa pressione. Pulire l'apparecchio dopo ogni utilizzo.

Posso levigare metallo con questa levigatrice?

No. Questa macchina è progettata esclusivamente per la levigatura di legno e materiali simili. La levigatura di metalli può provocare incendi, lesioni o danneggiare l'apparecchio. Inoltre, non utilizzare l'aspirazione durante la levigatura di metalli.

Come conservare la macchina?

Conservare l'apparecchio e i suoi accessori in un luogo asciutto, al riparo dal gelo e inaccessibile ai bambini. La temperatura di stoccaggio ideale è tra 5 e 30 °C. Tenere il manuale d'uso a portata di mano.

MANUALE UTENTE BTS900 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

L'utilizzo dei simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Indossare degli otoprotettori.
	Utilizzato una protezione respiratoria in caso di formazione di polvere!
	Indossare degli occhiali protettivi.
	AVVISO! Pericolò di lesioni! Non mettere le mani nel disco di levigatura in movimento.
	Direzione di marcia del nastro abrasivo
	Direzione di marcia del disco da molare
CE	Il prodotto è conforme alle direttive europee in vigore.
Attenzione!	Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal seguente significolo.
A	Il prodotto è conforme alle direttive serbe in vigore.

Indice:

Pagina:

1. Introduzione 49
2. Descrizione dell'apparecchio (Fig. 1-19) 49
3. Contenuto della fornitura 49
4. Impiego conforme alla destinazione d'uso 50
5. Indicazioni di sicurezza generali 50
6. Rischi residui 53
7. Dati tecnici 53
8. Disimballaggio 54
9. Struttura 54
10. Messa in funzione 55
11. Istruzioni di lavoro 56
12. Allacciamento elettrico 56
13. Pulizia 57
14. Stoccaggio 57
15. Trasporto 57
16. Manutenzione 57
17. Smaltimento e riciclaggio 58
18. Risoluzione dei guasti 59
19. Dichiarazione di conformità 324

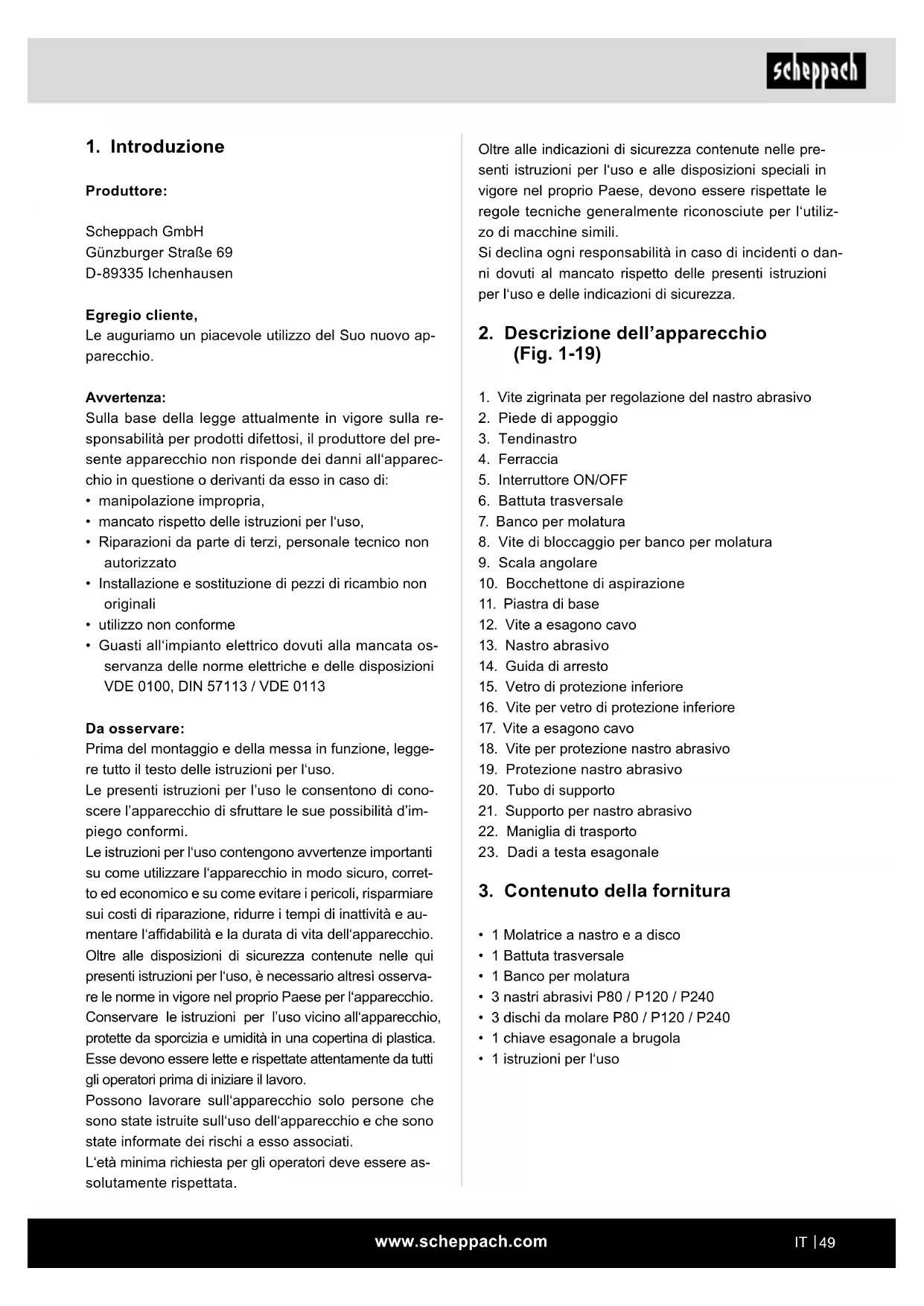

1. Introduzione

Produttore:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Egregio cliente,

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• manipolazione impropria,
• mancato rispetto delle istruzioni per l'uso,
• riparazioni da parte di terzi, personale tecnico non autorizzato,
• installazione e sostituzione di pezzi di ricambio non originali,
• utilizzo non conforme, guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcizia e umidità in una copertina di plastica.

Esse devono essere lette e rispettate attentamente da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi ad esso associati.

L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre alle indicazioni di sicurezza contenute nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delle indicazioni di sicurezza.

2. Descrizione dell'apparecchio (Fig. 1-19)

1. Vite zigrinata per regolazione del nastro abrasivo
2. Piede di appoggio
3. Tendinastro
4. Ferraccia
5. Interruttore ON/OFF
6. Battuta trasversale
7. Banco per molatura
8. Vite di bloccaggio per banco per molatura
9. Scala angolare
10. Bocchettone di aspirazione
11. Piastra di base
12. Vite a esagono cavo
13. Nastro abrasivo
14. Guida di arresto
15. Vetro di protezione inferiore
16. Vite per vetro di protezione inferiore
17. Vite a esagono cavo
18. Vite per protezione nastro abrasivo
19. Protezione nastro abrasivo
20. Tubo di supporto
21. Supporto per nastro abrasivo
22. Maniglia di trasporto
23. Dadi a testa esagonale

3. Contenuto della fornitura

1 Molatrice a nastro e a disco, 1 Battuta trasversale, 1 Banco per molatura, 3 nastri abrasivi P80 / P120 / P240, 3 dischi da molare P80 / P120 / P240, 1 chiave esagonale a brugola, 1 istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

La molatrice a nastro e a disco serve per molare il legno di tutti i tipi, in funzione delle dimensioni della macchina.

Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il fabbricante, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali per un utilizzo del dispositivo conforme alla destinazione d'uso.

Il personale addetto all'uso e alla manutenzione della macchina deve possedere una certa dimestichezza con la stessa ed essere a conoscenza dei possibili pericoli.

Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore.

Rispettare le altre norme generali concernenti la medicina del lavoro e la tecnica di sicurezza.

Modifiche alla macchina escludono completamente la responsabilità del produttore per i danni che ne derivano.

La macchina può essere utilizzata soltanto con componenti e accessori originali del produttore.

Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

L'apparecchio è destinato all'uso da parte di adulti. I minori di 16 anni possono utilizzare l'apparecchio solo sotto supervisione. Il fabbricante non si assume alcuna responsabilità per danni causati da un impiego non conforme alla destinazione d'uso o da un utilizzo improprio.

5. Indicazioni di sicurezza generali

Indicazioni generali di sicurezza per gli attrezzi elettrici.

AVVISO! Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico. L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi!

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Il termine "attrezzo elettrico" utilizzato nelle indicazioni di sicurezza si riferisce a utensili elettrici alimentati dalla rete (con cavo di rete) e a utensili elettrici funzionanti a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro

a) Tenere la zona di lavoro pulita e ben illuminata. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.

b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono infiammare la polvere o i vapori.

c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di distrazione, si potrebbe perdere il controllo dell'attrezzo elettrico.

2. Sicurezza elettrica

a) Il connettore dell'attrezzo elettrico deve essere adatto per la presa di corrente e non deve essere assolutamente modificato. Non utilizzare adattatori con gli attrezzi elettrici con collegamento a terra. Il rischio di scossa elettrica si riduce se si utilizzano spine non modificate e prese di corrente adatte.

b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.

c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un attrezzo elettrico aumenta il rischio di scarica elettrica.

d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati. e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare solo un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica. f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un attrezzo elettrico. Non utilizzare l'attrezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi. b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni. c) Evitare una messa in funzione accidentale. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o all'accumulatore, o prima di sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti. d) Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni. e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.

f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa. h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Maneggiare l'attrezzo con attenzione può causare lesioni gravi nel giro di pochi secondi.

4. Utilizzo e manipolazione dell'attrezzo elettrico

a) Non sovraccaricare l'attrezzo elettrico. Utilizzare l'attrezzo elettrico adatto al lavoro eseguito. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza mantenendosi entro il campo di potenza specificato. b) Non utilizzare attrezzi elettrici con interruttore difettoso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato. c) Estrarre la spina dalla presa e/o rimuovere l'accumulatore estraibile prima di impostare i parametri dell'apparecchio, di sostituire parti degli attrezzi ausiliari o di riporre l'attrezzo elettrico. Questa precauzione impedisce l'avvio accidentale dell'attrezzo elettrico. d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte. e) Conservare gli attrezzi elettrici e gli attrezzi ausiliari con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono dovuti a una scorretta manutenzione degli attrezzi elettrici.

f) Conservare gli utensili di taglio affiliati e puliti. Utensili di taglio con bordi affiliati e sottoposti a una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare. g) Utilizzare l'attrezzo elettrico, gli accessori, gli attrezzi ausiliari ecc. attenendosi alle istruzioni e prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli attrezzi elettrici per applicazioni diverse da quelle previste può comportare situazioni pericolose. h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

5. Assistenza

a) Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.

AVVISO!

Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

Indicazioni di sicurezza supplementari per l'utilizzo della molatrice a nastro e a disco

AVVISO!

Non utilizzare la macchina finché non è stata completamente assemblata e installata secondo le istruzioni per l'uso.

• Leggere per intero le istruzioni per l'uso prima di utilizzare l'apparecchio.
• Attenzione: Questa macchina è concepita solo per la molatura del legno o materiali simili al legno. La molatura di materiali diversi può causare incendi, lesioni o danni al prodotto. Utilizzare sempre occhiali protettivi.
• Questa macchina deve essere utilizzata solo per lavori eseguiti in luoghi interni.
• Importante: Montare e utilizzare la macchina solo su una superficie orizzontale. Il montaggio su una superficie non orizzontale può provocare danni al motore.
• Se la macchina è incline al ribaltamento o allo scivolamento durante il funzionamento, soprattutto durante la molatura di pezzi da lavorare lunghi o pesanti, la macchina deve essere ben collegata ad una superficie portante.
• Accertarsi che il nastro abrasivo scorra nella direzione corretta. A tal fine, osservare le frecce sul lato posteriore del nastro.
• Verificare che il nastro abrasivo venga trascinato correttamente in modo che non possa scivolare giù dalle pulegge motrici.
• Verificare che il nastro abrasivo non sia attorcigliato o allentato.
• Tenere il pezzo da lavorare in modo saldo durante la molatura.
• Utilizzare sempre la battuta di arresto quando si utilizza la molatrice a nastro in posizione orizzontale.
• Tenere sempre saldamente il pezzo da lavorare verso il piano quando si utilizza la molatrice a disco.
• Tenere sempre il pezzo sul lato che si muove verso il basso del disco di levigatura in modo che stia ben appoggiato sul piano. Se si utilizza il lato che si muove verso l'alto, il pezzo da lavorare potrebbe essere scagliato lontano ferendo le persone presenti.
• Tenere sempre una distanza minima di circa 2 mm o meno fra il tavolo o la battuta e il nastro o il disco di levigatura. Non utilizzare guanti protettivi e tenere fermo il pezzo da lavorare con un panno o uno straccio durante la molatura. Levigare seguendo la direzione delle venature del legno. Non molare mai pezzi da lavorare troppo piccoli per essere usati in modo sicuro.
• Evitare movimenti scomodi della mano che potrebbero farvi scivolare improvvisamente nel nastro abrasivo o nel disco da molare.
• Se si lavorano grandi pezzi da lavorare, occorre utilizzare un supporto aggiuntivo all'altezza del banco. Non molare mai un pezzo da lavorare non supportato. Supportare il pezzo da lavorare con il banco o con la battuta di arresto, ad eccezione di pezzi da lavorare curvi sul lato esterno del disco da molare.
• Rimuovere tutti i residui e altri pezzi dal banco, dalla battuta di arresto o dal nastro abrasivo prima di accendere la macchina. Non appoggiare o montare nulla sul banco quando la molatrice è in funzione.
• Spegnere la macchina e staccare la spina dalla presa di corrente durante l'installazione o la rimozione di accessori. Non abbandonare mai l'area di lavoro dell'attrezzo se l'attrezzo è acceso o se l'attrezzo non è ancora giunto ad un arresto completo.
• Appoggiare sempre il pezzo da lavorare sul banco per molatura oppure applicarlo in modo saldo sulla relativa battuta di arresto. Appoggiare in modo sicuro sul banco gli attrezzi curvi durante la molatura sulla ferraccia.
• Garantire sempre la stabilità e il fissaggio della smerigliatrice a nastro e a disco (per esempio, fissaggio a un banco da lavoro).
• Prima di ogni uso, verificare che il disco da molare e il nastro abrasivo non siano danneggiati.
• Sostituire immediatamente i dischi da molare e i nastri abrasivi usurati o danneggiati.
• Utilizzare sempre il cofano di protezione e il portapezzi come richiesto per gli utensili ausiliari.
• Usare sempre l'attrezzo elettrico con gli utensili ausiliari su entrambi i mandrini per limitare il rischio di contatto con il mandrino rotante.

6. Rischi residui

La macchina è stata costruita secondo lo stato attuale della tecnica e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni per dita e mani a seguito di disco da molare in rotazione in caso di guida impropria o appoggio non corretto dell'attrezzo da molare.
• Pericolo di lesioni dovute al lancio di attrezzi in caso di supporto o guida impropri.
• Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispettano complessivamente le "Indicazioni di sicurezza", l'"Utilizzo conforme" e le istruzioni per l'uso.
• Evitare le messe in funzione accidentali della macchina: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione. Utilizzare l'attrezzo ausiliario raccomandato nelle presenti istruzioni per l'uso. In quel modo potrete ottenere le prestazioni ottimali della vostra macchina.
• Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.

7. Dati tecnici

Motore 230 - 240 V~ / 50 Hz

Potenza assorbita 370 W
Dimensioni strutturali L x L x H	460 x 360 x 280 mm
Ø disco 150 mm
Rotazioni del disco 2980 min	-1
Dimensioni nastro abrasivo 915 x 100 mm
Velocità nastro abrasivo 7,5 m/s
Inclinazione 0° - 90°
Dimensioni banco 225 x 160 mm
Inclinazione del piano 0° - 45°
Peso circa 11,5 kg

Con riserva di modifiche tecniche!

Rumori e vibrazioni

Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.

Valori caratteristici delle emissioni sonore

Livello di potenza acustica L WA 94 dB

Livello di pressione acustica L pA 81 dB

3 dB

Il valore totale delle vibrazioni indicate e il valore delle emissioni sonore indicate sono stati misurati con un metodo di prova standardizzato e possono essere utilizzati per confrontare un elettrotensile con un altro.

Il valore totale delle vibrazioni indicate e il valore delle emissioni sonore indicate possono essere utilizzati anche per una prima valutazione del carico.

Avvertenza:

• I valori delle vibrazioni e delle emissioni sonore possono differire dai valori specificati durante l'uso effettivo dell'attrezzo elettrico a seconda del modo in cui l'attrezzo elettrico viene utilizzato e, in particolare, del tipo di pezzo da lavorare su cui si opera.
• È necessario stabilire le misure di sicurezza per la protezione dell'operatore che si basano su una stima del carico di vibrazioni durante le condizioni effettive di utilizzo (a tal fine è necessario prendere in considerazione tutte le parti del ciclo di lavoro, per esempio, i tempi in cui l'attrezzo elettrico rimane spento, e quelli in cui è acceso, ma in assenza di carico).

8. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con l'apparecchio con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicate i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

AVVISO!

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Struttura

AVVISO

Estrarre sempre la spina prima di eseguire le regolazioni sul dispositivo.

• Prima della messa in funzione devono essere montati in modo corretto tutte le coperture e i dispositivi di sicurezza. Il nastro abrasivo (13) e la ferraccia (4) devono potersi muovere liberamente.
• In caso di legno prelavorato, fare attenzione alla presenza di corpi estranei, come ad es. chiodi o viti, ecc.
• Prima di azionare l'interruttore ON/OFF (5), accertarsi che il foglio abrasivo sia montato correttamente e le parti mobili si spostino liberamente.

9.1 Montaggio (Fig. 1-4b)

• Montare il banco per molatura (7) e fissarlo con la vite di bloccaggio (8) (Fig. 2, 3). Il banco per molatura (7) può essere regolato in continuo da 0° a 45° per mezzo della scala graduata (9) e la vite di bloccaggio (8).

La battuta trasversale regolabile (6) garantisce una guida sicura del pezzo da lavorare. Attenzione! La ferraccia (4) deve poter scorrere liberamente. La distanza tra il banco per molatura (7) e la ferraccia (4) deve essere di 2 mm.

• Montare la guida di arresto (14) e fissarla con le viti a esagono cavo (17) (Fig. 4a). Attenzione! Il nastro abrasivo (13) deve poter scorrere liberamente.
• Per regolare la distanza tra il banco per molatura (7) e la ferraccia (4), procedere come segue (Fig. 4b):
• Allentare per prima cosa i tre dadi esagonali (23) che si trovano sotto il banco per molatura (7). A tal fine, utilizzare una chiave esagonale con apertura SW10 (non compresa nel contenuto della fornitura).
• Bloccare a quel punto una lamiera o qualcosa di simile con uno spessore di 2 mm tra il banco per molatura (7) e la ferraccia (4).
• Stringere nuovamente i dadi esagonali (23).
• Rimuovere infine la lamiera.

9.2 Sostituzione del nastro abrasivo (Fig. 5-9)

• Staccare la spina elettrica dalla presa di corrente.
• Allentare la vite a esagono cavo (12).
• Allentare le viti (18).
• Rimuovere la protezione del nastro abrasivo (19) dal relativo supporto (21). Inclinare il supporto del nastro abrasivo (21).
• Muovere verso destra il tendinastro (3) per allentare il nastro abrasivo (13).
• Sfilare il nastro abrasivo (13) dal davanti.
• Montare il nuovo nastro in ordine inverso. Attenzione! Fare attenzione al senso di scorrimento: sull'alloggiamento e sul lato interno del nastro abrasivo!

9.3 Regolare il nastro abrasivo

• Staccare la spina elettrica dalla presa di corrente.
• Spingere piano a mano il nastro abrasivo (13) nella direzione di marcia.
• Il nastro abrasivo (13) deve scorrere al centro della superficie di levigatura, altrimenti deve essere regolato ulteriormente tramite la vite a testa zigrinata (1).

9.4 Modificare la posizione di molatura del nastro abrasivo (Fig. 9-11)

• Allentare la vite a esagono cavo (12).
• Spostare verso l'alto il nastro abrasivo (13) nella posizione desiderata.
• Stringere nuovamente la vite a esagono cavo (12) per fissare questa posizione.
• In questa posizione il banco per molatura (7) deve essere inserito verso il portapezzi; a quello scopo occorre prima rimuovere le due viti a esagono cavo (17) e poi rimuovere la guida di arresto (14). Ora è possibile spingere il banco per molatura (7) nel foro del tubo di supporto (20) e fissarlo con la vite di bloccaggio (8).

9.5 Sostituire il foglio abrasivo sulla ferraccia (Fig. 12)

Smontare la protezione inferiore del disco (15) rimuovendo le 2 viti (16). Rimuovere il foglio abrasivo dalla ferraccia (4) e montare il nuovo foglio (fissaggio a velcro). Rimontare la protezione inferiore del disco (15).

9.6 Uso come macchina stazionaria

Per l'uso continuo, si consiglia il montaggio su un banco da lavoro.

• A quello scopo, marcare i fori: posizionare la molatrice come la si desidera installare successivamente. Contrassegnare la posizione dei fori da effettuare sul banco da lavoro.
• Effettuare i fori attraverso il banco da lavoro.
• Posizionare la molatrice sui fori e inserire attraverso i fori della molatrice e del banco da lavoro le viti adatte da sopra.
• Avvitare ora dal basso la molatrice con le rondelle di rasamento applicate da tutto e i dadi esagonali adatti.

9.7 Uso come macchina mobile

Per l'uso mobile della molatrice, si consiglia il montaggio su una piastra di base adatta. La si può bloccare sul rispettivo banco da lavoro.

La piastra di base deve avere uno spessore minimo di 19 mm ed essere sufficientemente più grande della molatrice, per poter avere spazio per il bloccaggio.

• Contrassegnare i fori da effettuare sulla piastra di base.
• Procedere come descritto nelle ultime 3 fasi del punto "Uso come macchina stazionaria".

Avvertenza:

Fare attenzione alla corretta lunghezza delle viti. Le viti Spax non devono sporgere per non danneggiare il sottosuolo, ma le viti a testa esagonale devono sporgere in modo da poter fissare le rondelle di rasamento e dadi esagonali.

9.8 Attacco per aspirazione della polvere

La macchina è dotata di un bocchettone di aspirazione (10).

Collegare l'aspirazione della polvere durante la lavorazione di materiali molto polverosi.

Attenzione: Durante la lavorazione dei metalli, l'aspirazione della polvere non deve essere collegata.

10. Messa in funzione

Attenzione!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

10.1 Interruttore ON/OFF (5) (Fig. 13)

• La levigatrice viene accesa premendo il pulsante verde "I".
• Per spegnere la levigatrice, premere il pulsante rosso "0".

Avviso:

Per accendere e spegnere la levigatrice, non passare mai il braccio sopra all'apparecchio! Pericolo di lesioni!

10.2 Molatura

• Durante la levigatura tenete sempre saldamente il pezzo da lavorare. Non esercitare troppa pressione.
• Durante la molatura, il pezzo da lavorare dovrebbe venire spostato con leggere oscillazioni in avanti e indietro sul nastro abrasivo (13) o sulla ferraccia (4). In quel modo si evita che la carta vetrata si usuri su un lato.

Importante! I tondelli devono essere levigati sempre nel senso della venatura per evitare che si formino schegge. Attenzione! Se durante il lavoro la ferraccia (4) o il nastro abrasivo (13) dovessero bloccarsi, togliere il pezzo da lavorare. Aspettare fino a quando l'apparecchio abbia di nuovo raggiunto il regime massimo prima di procedere.

11. Istruzioni di lavoro

11.1 Levigatura di smussi e spigoli (fig. 14)

Il piano di lavoro può essere inclinato in continuo da 0° a 45°.

• Allentare la vite di bloccaggio (8).
• Portare il piano all'inclinazione desiderata. Attenzione: Anche inclinato, il piano di lavoro non deve trovarsi a una distanza superiore a 2 mm dalla ferraccia (4)!
• Serrare poi di nuovo la vite di bloccaggio (8).

11.2 Molatura di parti frontali con una battuta trasversale (Fig. 15a, 15b)

La battuta trasversale inclusa nella fornitura (6) facilita la molatura di precisione. Con la battuta trasversale (6), è possibile regolare inoltre gli angoli di molatura per l'inclinazione della battuta trasversale (7). Si consiglia di utilizzarla per la molatura delle parti frontali (corte).

Avvertenza:

Muovere sempre il pezzo da lavorare da sinistra verso il centro del disco di levigatura, mai viceversa! Pericolo di lesioni dovuto alla proiezione del pezzo da lavorare verso l'esterno!

11.3 Molatura orizzontale e verticale (Fig. 9-11, 16)

La levigatrice può essere utilizzata in verticale e in orizzontale. Il piano di lavoro si presta a entrambe le applicazioni.

• Allentare la vite a esagono cavo (12).
• Spostare verso l'alto il nastro abrasivo (13) nella posizione desiderata.
• Stringere nuovamente la vite a esagono cavo (12) per fissare quella posizione.
• In questa posizione il banco per molatura (7) può essere inserito verso il portapezzi; a quello scopo occorre prima allentare le due viti a esagono cavo (17) e poi rimuovere la guida di arresto (14). Ora è possibile spingere il banco per molatura (7) nel foro del tubo di supporto (20) e fissare con la vite di bloccaggio (8).

Avvertenza:

Molare i pezzi da lavorare lunghi in posizione verticale spostandoli in modo uniforme sul nastro abrasivo (13).

11.4 Levigatura superficiale sul nastro abrasivo (fig. 17)

• Tenere saldamente il pezzo da lavorare (W). Fare attenzione alle dita! Pericolo di lesioni!
• Dirigere il pezzo da lavorare premendolo con decisione contro la guida di arresto (14) uniformemente sul nastro abrasivo (13). Attenzione: prestare particolare attenzione quando si molano materiali molto sottili o lunghi (eventualmente anche alla guida di arresto (14)). Non premere mai troppo in modo che il materiale di scarto possa essere trasportato via dal nastro abrasivo (13).

11.5 Molatura di parti tonde concave (Fig. 18)

Avviso:

Non levigare le parti frontali di pezzi diritti sull'albero di trascinamento (R)! Il pezzo da lavorare (W) potrebbe essere scagliato lontano. Pericolo di lesioni!

Molare sempre le parti arrotondate concave sul nastro abrasivo (13) verso l'albero di trascinamento.

• Tenere saldamente il pezzo da lavorare. Fare attenzione alle dita! Pericolo di lesioni!
• Muovere il pezzo da lavorare in modo uniforme sul nastro abrasivo (13). Attenzione: prestare particolare attenzione quando si molano materiali molto sottili o lunghi.

11.6 Molatura di parti tonde convesse (Fig. 19)

Le parti arrotondate convesse devono essere levigate con il disco di levigatura muovendo il pezzo (W) dal bordo sinistro verso il centro del disco.

• Tenere saldamente il pezzo da lavorare. Fare attenzione alle dita! Pericolo di lesioni!
• Premere il pezzo in modo uniforme contro il disco di levigatura muovendolo da sinistra verso il centro del disco.

Avviso:

Non levigare mai le parti arrotondate concave sul lato destro del disco di levigatura! Il pezzo potrebbe essere scagliato via! Pericolo di lesioni!

12. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco alla presa a parete. Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Impiegare solo linee di allacciamento con il medesimo contrassegno.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

In caso di motore a corrente alternata monofase si consiglia, per macchine con un'elevata corrente di avviamento (a partire da 3000 Watt), di impiegare una protezione di tipo C da 16A o di tipo K da 16A!

Tipo di collegamento Y

Il cavo di allacciamento alla rete eventualmente danneggiato di quello apparecchio deve essere sostituito dal produttore o dal suo servizio clienti, oppure da una persona con qualifica analoga, al fine di evitare pericoli.

13. Pulizia

Pericolo!

Prima di qualsiasi regolazione, manutenzione o riparazione, estrarre la spina elettrica!

Nella molatrice a nastro e a disco si può accumulare della polvere. Controllare regolarmente (idealmente dopo anni di utilizzo) e rimuovere la polvere, ad esempio soffiando o con attenzione con aria compressa.

• Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire l'apparecchio strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.
• Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo.
• Pulire regolarmente l'apparecchio con un panno umido e del sapone molle. Non impiegare detergenti o solventi; questi potrebbero corrodere le parti di plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.

14. Stoccaggio

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30°C. Conservare l'attrezzo nel suo imballaggio originale. Coprire l'attrezzo per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi dell'attrezzo.

15. Trasporto

Durante il trasporto dell'attrezzo elettrico, scollegare l'apparecchio dalla rete elettrica e collocarlo nell'apposito nuovo luogo di utilizzo.

Per il trasporto, sollevare l'apparecchio solo dalla maniglia di trasporto (22) e dalla base della macchina.

Attenzione! Non trasportare l'unità dal supporto del nastro abrasivo (21), dalla ferraccia (4), dal banco per molatura (7) o da altre parti mobili dell'apparecchio.

16. Manutenzione

Di quando in quando asportare con un panno trucioli e polvere dalla macchina. Per allungare la durata di vita dell'utensile, oliare una volta al mese le parti rotanti. Non oliare il motore.

Per pulire la plastica non utilizzare agenti corrosivi.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Abrasivo, cinghia dentata

• non necessariamente compreso nell'ambito della fornitura!

Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

Si prega di fornire i seguenti dati in caso di domande:

• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati della piastrina indicatrice del motore

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

17. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, alla distruzione! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri: -Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)
• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• È possibile consegnare gratuitamente al produttore, al momento dell'acquisto di un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibili presso il rispettivo servizio clienti.
• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
• Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

18. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio
Il motore non si avvia Interruttore ON/OFF)danneggiato	Sostituire tutti i pezzi danneggiati prima di usare la molatrice.Contattare il proprio centro di assistenza locale oppure una stazione di servizio autorizzata. Ogni tentativo di riparazione può comportare dei pericoli se non viene eseguito da un esperto qualificato.
Cavo di accensionepsegnimento danneggiato
Relè ON/OFFdanneggiato
La macchina rallenta durante il lavoro	Viene esercitata una pressione eccessiva sul pezzo da lavorare.	Esercitare una pressione inferiore sul pezzo da lavorare.
Il nastro abrasivo si stacco dai dischi di azionamento.	Non circola nella guida. Regolare la guida.
Del legno brucia durante la molatura.	Sul disco da molare o sul nastro abrasivo vi è applicato troppo lubricificante.	Sostituire il nastro o il disco.
	È stata esercitata una pressione eccessiva sul pezzo da lavorare.	Ridurre la pressione sul pezzo da lavorare.

Indicazioni di sicurezza generali per utensili elettrici

10.1 Interruttore Avvio/Arresto (5) (fig. 13)

11. Indicazioni di lavoro

11.1 Levigatura di superfici e bordi (fig. 14)

Il piano di lavoro può essere regolato progressivamente da 0° a 45°.

• A tale scopo, allentare la vite di bloccaggio (8).
• Portare il piano di lavoro all'inclinazione desiderata. Attenzione: il piano di lavoro non deve mai essere allontanato più di 2 mm dalla piastra di levigatura (4)! Stringere nuovamente con fermezza la vite di fissaggio (8).

11.2 Levigatura dei lati frontali con un arresto trasversale (fig. 15a, 15b)

Vizi evidenti vanno segnalati entro 8 giorni alla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale nei stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
