Produkttyp	Band- und Tellerschleifmaschine
Marke	Scheppach
Modell	BTS900
Netzspannung	230-240 V ~ 50 Hz
Leistungsaufnahme	370 W
Abmessungen (L x B x H)	460 x 360 x 280 mm
Gewicht	ca. 11,5 kg
Schleifscheibendurchmesser	150 mm
Scheibendrehzahl	2980 min⁻¹
Schleifbandabmessungen	915 x 100 mm
Bandgeschwindigkeit	7,5 m/s
Bandneigung	0° - 90°
Schleiftischabmessungen	225 x 160 mm
Tischneigung	0° - 45°
Schallleistungspegel (LWA)	94 dB
Schalldruckpegel (LpA)	81 dB
Mitgelieferte Schleifmittel	3 Bänder P80/P120/P240 und 3 Scheiben P80/P120/P240
Absauganschluss	Absaugstutzen
Verwendung	Stationär (Werkbankmontage) oder mobil
Geeignete Materialien	Holz und ähnliche Materialien
Sicherheitsausstattung	Bandschutz, unterer Scheibenschutz
Transportgriff	Ja
Mitgeliefertes Zubehör	Queranschlag, Schleiftisch, Innensechskantschlüssel, Bedienungsanleitung

Häufig gestellte Fragen - BTS900 SCHEPPACH

Wie ersetze ich das Schleifband?

Ziehen Sie den Stecker. Lösen Sie die Innensechskantschraube (12) und die Schrauben (18). Entfernen Sie den Bandschutz (19). Bewegen Sie den Spanner (3) nach rechts, um das Band zu lockern. Entfernen Sie das alte Band und legen Sie das neue unter Beachtung der angegebenen Laufrichtung ein. Zentrieren Sie das Band bei Bedarf mit der Rändelschraube (1) neu.

Wie stelle ich die Zentrierung des Schleifbandes ein?

Trennen Sie das Gerät vom Netz. Drehen Sie das Band von Hand in Laufrichtung. Wenn es nicht zentriert ist, stellen Sie es mit der Rändelschraube (1) nach, bis es mittig auf der Schleiffläche läuft.

Wie verwende ich den Queranschlag für präzises Schleifen?

Montieren Sie den Queranschlag (6) auf dem Schleiftisch (7). Er dient zur Führung des Werkstücks und zur Einstellung des Schleifwinkels. Bewegen Sie das Werkstück immer von links zur Mitte der Scheibe, niemals darüber hinaus, um Wegschleudern zu vermeiden.

Wie schließe ich einen Staubsauger an die Maschine an?

Die Maschine verfügt hinten über einen Absaugstutzen (10). Schließen Sie daran eine geeignete Staubabsaugvorrichtung an. Achtung: Verwenden Sie die Absaugung nicht beim Schleifen von Metallen.

Was tun, wenn das Schleifband rutscht oder von den Rollen läuft?

Stoppen Sie die Maschine und ziehen Sie den Stecker. Überprüfen Sie, ob das Band mit dem Spanner (3) richtig gespannt ist. Wenn es locker ist, drehen Sie den Spanner nach rechts, um es zu lockern, und stellen Sie es dann neu ein. Stellen Sie sicher, dass das Band zentriert ist und die Rollen nicht blockiert sind.

Wie wechsle ich die Schleifscheibe (Schleifpapier)?

Ziehen Sie den Stecker. Entfernen Sie den unteren Schutzschirm (15), indem Sie die 2 Schrauben (16) lösen. Entfernen Sie die alte Scheibe (Klettverschluss) und legen Sie die neue ein. Setzen Sie den Schutzschirm wieder ein.

Welche Netzspannung wird benötigt?

Das Gerät arbeitet mit einer Netzspannung von 230-240 V ~ 50 Hz. Verwenden Sie eine geeignete Steckdose und ein Verlängerungskabel gemäß den VDE/DIN-Normen.

Wie reinige ich die Maschine?

Ziehen Sie vor der Reinigung immer den Stecker. Verwenden Sie ein feuchtes Tuch mit etwas Schmierseife. Keine Lösungsmittel oder aggressiven Reinigungsmittel verwenden. Blasen Sie Staub aus den Öffnungen mit Druckluft bei niedrigem Druck. Reinigen Sie das Gerät nach jedem Gebrauch.

Kann ich mit dieser Schleifmaschine Metall schleifen?

Nein. Diese Maschine ist ausschließlich zum Schleifen von Holz und ähnlichen Materialien bestimmt. Das Schleifen von Metallen kann zu Brand, Verletzungen oder Beschädigung des Geräts führen. Verwenden Sie die Absaugung außerdem nicht beim Schleifen von Metallen.

Wie lagere ich die Maschine?

Bewahren Sie das Gerät und sein Zubehör an einem trockenen, frostfreien Ort auf, der für Kinder unzugänglich ist. Die ideale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie die Bedienungsanleitung in der Nähe auf.

BEDIENUNGSANLEITUNG BTS900 SCHEPPACH

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in thisem Handbuch soll ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen/genau verstanden werden. Die Warnungen selbst beseitigten keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfälle nicht ersetzen.

	Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitunglesen.
	Tragen Sie einen Gehörschutz.
	Tragen Sie bei Staubentwicklung einen Atemschutz!
	Tragen Sie eine Schutzbrille.
	WARNUNG! Verletzungsgefahr! Nicht in die laufende Schleifscheibe greifen!
	Laufrichtung des Schleifbands
	Laufrichtung der Schleifscheibe
CE	Das Produkt entspricht den geltenden europäischen Richtlinien.
Δ Achtung!	In dieser Bedienungsanweisung haben wirstellen, die ihre Sicherheit betreffen, mit diesen Zeichen versehen.
Δ Δ	Das Produkt entspricht den geltenden serbischen Richtlinien.

Inhaltsverzeichnis:

Seite:

1. Einleitung 9
2. Gerätebeschreibung (Abb. 1-19) 9
3. Lieferumfang 9
4. Bestimmungsgemäß Verwendung 9
5. Allgemeine Sicherheitshinweise 10
6. Restrisiken 13
7. Technische Daten 13
8. Auspacken 14
9. Aufbau 14
10. In Betriebnehmen 15
11. Arbeitschinweise 16
12. Elektrischer Anschluss 17
13. Reinigung 17
14. Lagerung 17
15. Transport 17
16. Wartung 18
17. Entsorgung und Wiederverwertung 18
18. Störungsabhilfe 19

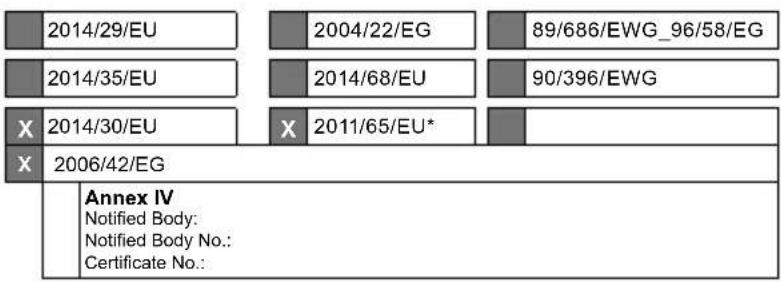

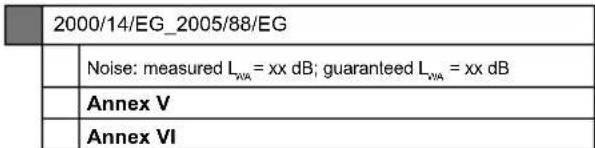

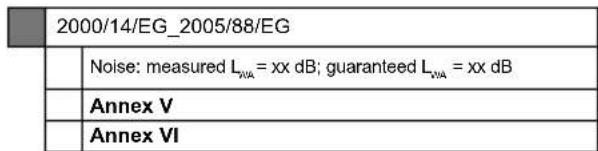

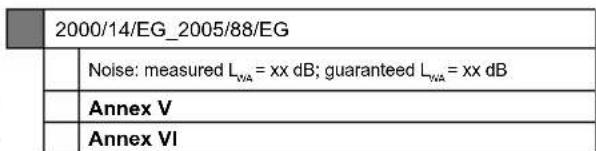

19. Konformitätserklung 324

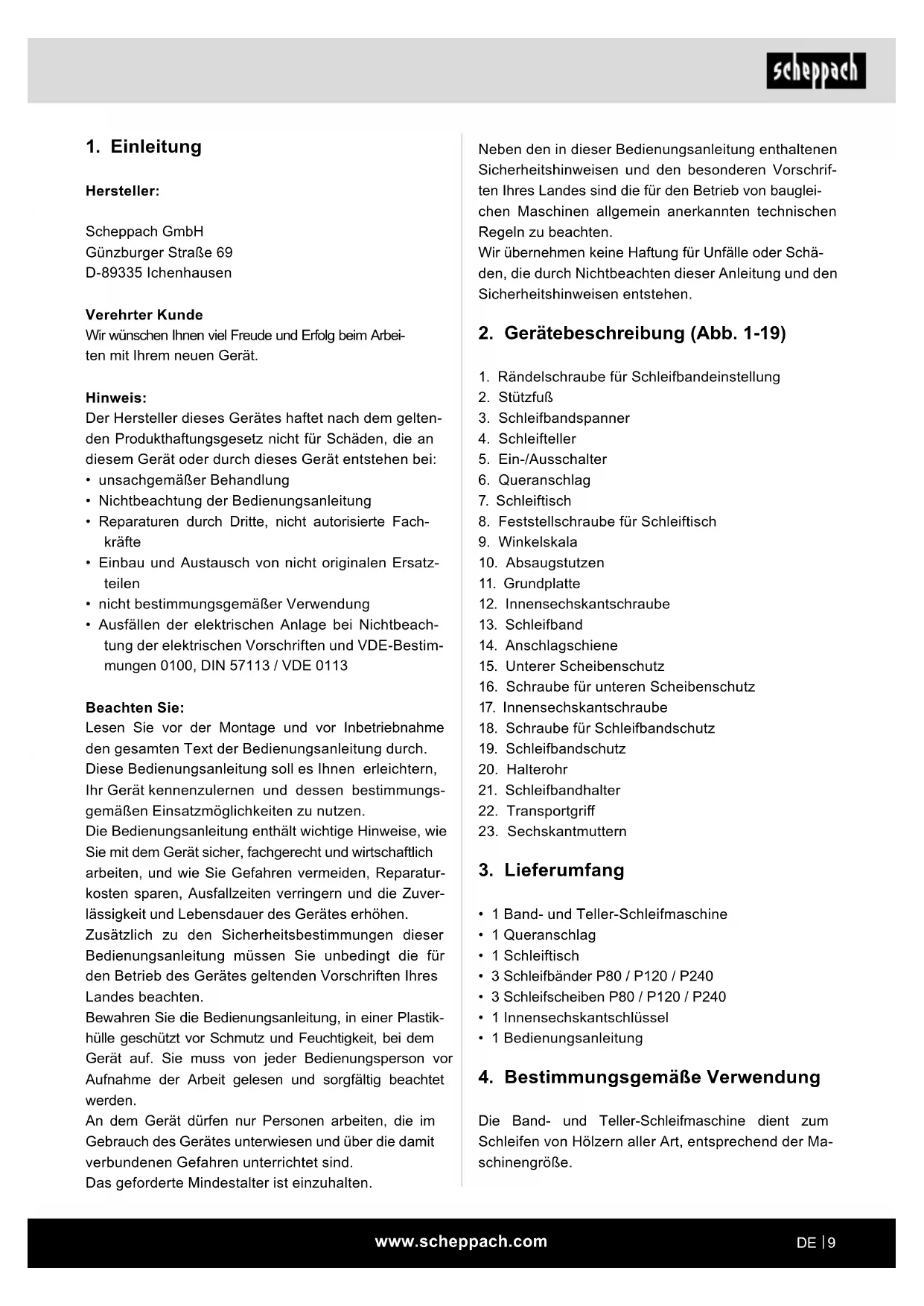

1. Einleitung

Hersteller:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Verehrter Kunde

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeitsmen mit ihrer neuen Gerät.

Hinweis:

Der Hersteller theses Gerätes haftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Gerät oder durch these gesätentstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

These Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäß Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sichere, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlösigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung mussen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vo Aufnahme der Arbeit gelesen und sorgfällig beachtet werden.

An dem Gerät)dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1-19)

1. Rändelschraube für Schleifbandeinstellung
2. Stutzfuß
3. Schleifbandspanner
4. Schleifteller
5. Ein-/Ausschalter
6. Queranschlag
7. Schleiftisch
8. Feststellschraube für Schleiftisch
9. Winkelskala
10. Absaugstutzen
11. Grundplatte
12. Innensechskantschraube
13. Schleifband
14. Anschlagschiene
15. Unterer Scheibenschutz
16. Schraube für unteren Scheibenschutz
17. Innensechskantschraube
18. Schraube für Schleifbandschutz
19. Schleifbandschutz
20. Halterohr
21. Schleifbandhalter
22. Transportgriff
23. Sechskantmuttern

3. Lieferumfang

1 Band- und Teller-Schleifmaschine
1 Queranschlag
1 Schleifttisch
3 Schleifbänder P80 / P120 / P240
3 Schleifscheiben P80 / P120 / P240
1 Innensechskantschlüssel
1 Bedienungsanleitung

4. Bestimmungsgemäß Verwendung

Die Band- und Teller-Schleifmaschine dient zum Schleifen von Holzern aller Art, entsprechend der Maschinengröse.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemänen Verwendung ist auch die Bechtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, welche die Maschine bedieren und warten, * müssen mit dieser vertraut und über möglich Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regel in arbeitsmedizinischen und Sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schlieben eine Haftung des Herstellers und darauf entstehende Schäden gänzlich aus.

Die Maschinearf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Geräte bestimmungs-gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

5. Allgemeine Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technische Daten, mit denen diesen Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen!

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verminder das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschihe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlieben, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku,bevor Sie Geräteinstellungen vornehmen,Einsatzwerkzeugte wechseln oder das Elektrowerkzeug weglegen. These Vorsichtsmaßnahmeverhinder den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

WARNING!

Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Zusätzliche Sicherheitshinweise für die Band- und Teller-Schleifmaschine

WARNING!

Verwenden Sie ihre Maschine nicht, bevor diese nicht vollständig entsprechend den Anleitungen zusammengebaut und installiert ist.

• Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät benutzen.
• Achtung: Diese Maschine ist nur für das Schleifen von Holz oder holzahnlichem Material entwickelt worden.

Das Schleifen von anderen Materialien kann zu Feuer, Verletzungen oder Beschädigungen des Produktes führen.

• Verwenden Sie immer Schutzbrillen.
• These Maschine ist nur für Innenarbeiten zu verwenden.
• Wichtig: Montieren und verwenden Sie die Maschine nur auf einer horizontalen Fläche. Die Montage an nicht horizontaler Fläche kann zu einer Beschädigung des Motors führen.
• Falls eine Tendenz besteht, dass die Maschine wahrrend des Betriebes, insbesondere beim Schleifen von langen oder schweren Werkstücken überkippen oder wandern könnte, muss die Maschine gut mit einer tragenden Oberfläche verbunden werden.
• Überzeugen Sie sich, dass das Schleifband in die richtige Richtung lauft. Beachten Sie dazu die Pfeile auf der Rückseite des Bandes.
• Überzeugen Sie sich, dass das Schleifband richtig geführt wird, sodass diesen nicht von den Antriebs-scheiben abrolten kann.
• Überzeugen Sie sich, dass das Schleifband nicht verwickelt oder locker ist.
• Halten Sie das Werkstück fest, wenn Sie es schleifen.
• Verwenden Sie immer den Anschlag, wenn Sie die Band-Schleifmaschine in horizontaler Position verwenden.
• Halten Sie immer das Werkstück fest an den Tisch, wenn Sie die Teller-Schleifmaschine verwenden.
• Halten Sie immer das Werkstück an die nach unten laufende Seite der Schleifscheibe, sodass das Werkstück gut am Tisch aufliegt. Wenn Sie die nach oben laufende Seite der Schleifscheibe verwenden, konnte das Werkstück weggeschleudert werden und dadurch Personen gefährden.
• Halten Sie immer einen Mindestabstand von etwa 2 mm oder weniger zwischen dem Tisch oder Anschlag und dem Schleifband oder Schleifscheibe ein.
• Tragen Sie keine Handschuhe und halten Sie das Werkstück nicht mit einem Lappen, wenn Sie das Werkstück schleifen.
• Schleifen Sie mit der Korngröbe des Holzes.
• Schleifen Sie niemals Werkstücke, die zu Klein für eine sichere Bedienung sind.
• Vermeiden Sie ungeschickte Handbewegungen, bei der Sie plottlich in das Schleifband oder Schleif-scheibe abgleiten konnten.
• Wenn Sie große Werkstücke bearbeiten, sollen Sie eine zusätzliche Unterstützung in Tischhöhe verwenden.
• Schleifen Sie niemals ein ungestütztes Werkstück.

Unterstützen Sie das Werkstück mit dem Tisch oder dem Anschlag, mit Ausnahme von gekrummten Werkstücken an der Außenseite der Schleifscheibe.

• Entfernen Sie immer Abfallstücke und andere Stücke vom Tisch, Anschlag oder Schleifband, bevor Sie die Maschine einschalten.
• Planen oder montieren Sie nichts auf dem Tisch, wenn die Schleifmaschine in Betrieb ist.
• Schalten Sie die Maschine ab undziehen Sie den Stecker aus der Steckdose, wenn Sie Zubehor installmenten oder entfern.
• Verlassen Sie den Arbeitsbereich des Werkzeuges niemals, wenn das Werkzeug eingeschaltet ist oder das Werkzeug noch nicht vollständig zum Stillstand gekommen ist.
• Legen Sie das Werkstück stets auf dem Schleifttisch auf bzw. legen Sie these am Schleifanschlag fest an. Gekrümmte Werkzeuge beim Schleifen am Schleifteller sichere auf den Tisch auflegen.
• Sorgen Sie immer für Standsicherheit und Sicherung des Band- und Tellerschleifers (z. B. Befestigung an einer Werkbank).
• Überprüfen Sie vor jedem Gebrauch die Schleif-scheibe und das Schleifband auf Beschädigungen.
• Ersetzen Sie abgenutzte oder beschädigte Schleif-scheiben und Schleifbänder umgehend.
• Verwenden Sie die Schutzhaube und die Werkstückauflage immer wie für die Einsatzwerkzeuge gefordert.
• Verwenden Sie das Elektrowerkzeug immer mit Einsatzwerkzeugen auf beiden Spindeln, um das Risiko der Berührung der rotierenden Spindel zu begrenzen.

6. Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regel情况进行. Dennoch konnen beim Arbeitsen einzeln Restrisiken auftreten.

• Verletzungsgefahr für Finger und Höhe durch die rotierende Schleifscheibe bei unsachgemäßer Führung oder Auflage des zu schleifenden Werkzeugs.
• Verletzungsgefahr durch wegschleudernde Werkzeuge bei unsachgemäß Halterung oder Führung.
  Gefährung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäß Elektro-Anschlussleitungen.
• Des Weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Bedienungsanleitung insgesamt beachtet werden.

• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführn des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Einsatzwerkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass ihre Maschine optimale Leistungen erbringt.

• Halten Sie ihre Fälle vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

7. Technische Daten

Motor 230 - 240 V~ / 50 Hz

Aufnahmeleistung 370 W

Baumaße L x B x H 460 x 360 x 280 mm

Scheibe 150~mm

Umdrehungen der Scheibe 2980 min

Schleifband Abmessungen 915× 100mm

Schleifband Geschwindigkeit 7,5 m/s

Schragstellung 0^ - 90^

Tisch Abmessungen 225× 160mm

Schrägstellung Tisch 0^ - 45^

Gewicht ca. 11,5 kg

Technische Änderungen vorbehalten!

Gerausch und Vibration

Warning: Larm kann gravierende Auswirkungen auf ihre Gesundheit haben. Übersteigt der Maschinenlarm 85 dB,/TRagen Sieitte einen geeigneten Gehorschutz.

Gerauschkennwerte

Schallleitungsgepel LwA 94 dB

Schaldruckpegel L_PA 81 dB

Unsicherheit K_wa/pA 3 dB

Der angegebene Schwingungsgesamtwert und der angegebene Gerauschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsgesamtwert und der angegebene Gerauschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Hinweis:

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
- Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispelseweise Zeiten, in denen das Elektrowerkzeug abgeschelt ist, und solche, in denen eszarw eingeschelt ist, aber ohne Belastung lauft).

8. Auspacken

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig heraus.
• Entfermen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihr dem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

WARNING!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spiel! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Aufbau

WARNING

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
• Schleifband (13) und Schleifteller (4) müssen frei laufen können.
• Bei bereits bearbeiteten Holz auf Fremdkörper wie z. B. Nagel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter (5) betätigten, vergewissern Sie sich, ob das Schleifpapier richtig montiert ist und bewegliche Teile leichtgangig sind.

9.1 Montage (Abb. 1-4b)

• Schleiftisch (7) montieren und mit der Feststellschraube (8) sichern (Abb. 2, 3). Der Schleiftisch (7) kann mittels der Winkelskala (9) und der Feststellschraube (8) stufenlos von 0^ bis 45^ verstellt werden.

Der verstellbare Queranschlag (6) gewährleistete eine sichere Werkstückführung. Achtung! Schleifteller (4) muss frei laufen konnen. Der Abstand zwischen Schleiftisch (7) und Schleifteller (4) sollte 2 mm betragen.

• Anschlagschiene (14) aufsetzen und mit den Innensechskantschrauben (17) befestigen (Abb. 4a). Achting! Schleifband (13) muss frei laufen konnen.

Um das Spaltmaß zwischen dem Schleifttisch (7) und dem Schleifteller (4) einzustellen, gehen Sie wie folgt vor (Abb. 4b):

• Losen Sie zunachst die drei, unter dem Schleiftisch (7) befindlichen, Sechskantmuttern (23). Verwenden Sie hierfür einen Sechskantschluss SW10 (nicht im Lieferumfang enthalten).
• Klemmen Sie nun ein Blech oder Ähnliches mit einer Stärke von 2 mm zwischen den Schleiftisch (7) und den Schleifteller (4).
• Ziehen Sie die Sechskantmattern (23) wieder an.
• Entfernen Sie abschlussend das Blech.

9.2 Schleifband wechseln (Abb. 5-9)

• Netzsteckerziehen.
• Losen Sie die Innensechskantschraube (12).
• Losen Sie die Schrauben (18).
• Nehmen Sie den Schleifbandschutz (19) vom Schleifbandhalter (21) ab. Stellen Sie den Schleifbandhalter (21) dazu etwas schrag.
• Schleifbandspanner (3) nach rechts bewegen, um das Schleifband (13) zu entspannen.
• Schleifband (13) nach vorne abnehmen.
• Das neue Schleifband in umgekehrter Reihenfolge wieder montieren. Achtung! Laufrichtung auf Gehäuse und auf der Innenseite des Schleifbands beachten!

9.3 Schleifband einstellen

• Netzsteckerziehen.
• Schleifband (13) von Hand langsam in Laufrichtung schieben.
  Das Schleifband (13) muss mittig auf der Schleiffläche laufen, ist dies nicht der Fall, so kann dies über die Rändelschraube (1) nachjustiert werden.

9.4 Schleifposition des Schleifbands verstellen (Abb. 9-11)

Die Innensechskantschraube (12) lockern.
- Schleifband (13) nach oben in die gewünschte Position bewegen.
- Innensechskantschraube (12) wieder festziehen, um diese Position zu fixieren.
- Zur Werkstückauflage kann in dieser Position der Schleiftisch (7) eingesetzt werden, hierzu müssen Sie zuerst die beiden Innensechskantschrauben (17) entfern und danach die Anschlagschiene (14) entfern. Der Schleiftisch (7) kann jetzt in das Loch des Halterohrs (20) geschoben und mit der Feststell-schraube (8) fixiert werden.

9.5 Schleifpapier auf Schleifteller ersetzen (Abb.12)

Demontieren Sie den unteren Scheibenschutz (15), in dem Sie die 2 Schrauben (16) entfernen. Ziehen Sie das Schleifpapier vom Schleifteller (4) ab und montieren Sie das neue (Kletthaftung). Montieren Sie den unteren Scheibenschutz (15) wieder.

9.6 Einsatz als stationäre Maschine

Für den andauernden Einsatz ist die Montage auf einer Werkbank empfehlenswert.

• Markieren Sie dazu die Bohrlocher: Platzieren Sie die Schleifmaschine so, wie sie später installiert sein soll. Zeichnen Sie die Lage der zu bohrenden Locher auf die Werkbank.
• Bohren Sie die Löscher durch die Werkbank.
• Platzieren Sie die Schleifmaschine über den Löhern und führen geeignete Schrauben von oben durch die Löher der Schleifmaschine und der Werkbank.
  Von unter schrauben Sie nun die Schleifmaschine mit untergelegten Beilagscheiben und passenden Sechskantmuttern fest.

9.7 Einsatz als mobile Maschine

Für den mobilen Einsatz Ihrer Schleifmaschine ist die Montage auf einer geeigneten Grundplatte empfehlenswert. Diese können Sie dann auf die jeweilige Werkbank klemmen.

Die Grundplatte sollen eine Mindeststärke von 19 mm haben und ausreichend länger als die Schleifmaschine sein, damit Sie Platz für die Klemmen finden.

• Markieren Sie die zu bohrenden LÖcher auf der Grundplatte.
• Fahren Sie fort wie unter dem Punkt „Einsatz als stationäre Maschine “ in den letzten 3 Schritten beschrieben.

Hinweis:

Achten Sie auf geeignete Länge der Schrauben. Spax-schrauben dürfen nicht überstehen, um den Untergrund nicht zu beschädigen, Sechskantschrauben dagegen müssen überstehen, damit Beilagscheiben und Sechskantmuttern angebracht werden konnen.

9.8 Anschluss Staubabsaugung

Die Maschine ist mit einem Absaugstutzen (10) ausgestattet.

Schlieben Sie eine Staubabsaugung bei der Bearbeitung von stark staubenden Materialien an.

Achtung: Bei Bearbeitung von Metallen damit die Staubabsaugung nicht angeschlossen werden.

10. In Betriebnehmen

Achtung!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

10.1 Ein-/Ausschalter (5) (Abb. 13)

• Durch Drücken des grünen Tasters „I" kann der Schleifer eingeschaltet werden.
• Um den Schleifer wieder auszuschalten, muss der rote Taster 0^a gedrückt werden.

Warning:

Greifen Sie zum Ein- und Ausschalten der Schleifmaschine niemals über das Gerät zum Schalter! Verletzungsgefahr!

10.2 Schleifen

• Halten Sie das Werkstück während des Schleifens immer gut fest.
• Üben Sie keinen große Druck aus.
  Das Werkstück sollte beim Schleifen auf dem Schleifband (13) bzw. auf dem Schleifteller (4) hin und her bewegt werden. Dadurch verhindern Sie, dass das Schleifpapier einseitig verschreiben.

Wichtig! Holzstücke sollen immer in Richtung der Holzmaserung geschlossen werden, um ein Absplittern zu verhindern. Achtung! Sollten beim Arbeiten der Schleifteller (4) oder das Schleifband (13) blockieren, entfern den Sie Ihr Werkstück. Warten Sie dann, bis das Gerät erneut seine Höchstdrehzahl erreicht hat bevor Sie weiterarbeiten.

11. Arbeitschinweise

11.1 Schleifen von Fasen und Kanten (Abb. 14)

Der Arbeitstisch kann stufenlos von 0^ bis 45^ verstellt werden.

• Losen Sie dazu die Feststellschraube (8).
• Bringen Sie den Arbeitstisch in die gewünschte Neigung. Achtung: Der Arbeitstisch sollte auch geneigt nie weiter als 2 mm vom Schleifteller (4) entfernt sein!
  Ziehen Sie die Feststellschraube (8) wieder fest an.

11.2 Schleifen von Stirnstellen mit einem Queranschlag (Abb. 15a, 15b)

Der mitgelieferte Queranschlag (6) erleichtert prazises Schleifen. Mit dem Queranschlag (6) konnen zusätzlich zur Neigung des Schleiftisches (7) Schleifwinkel eingestellt werden. Wir empfehlen dessen Verwendung beim Schleifen von (kurzen) Stirnseiten.

Hinweis:

Bewegen Sie das Werkstück immer von links ins Zentrum der Schleifscheibe, niemals darüber hinaus! Verletzungsgefahr durch wegschleuderndes Werkstück!

11.3 Horizontales und vertikales Schleifen (Abb. 9-11, 16)

Ohre Schleifmaschine kann horizontal und vertical benutz werden. Der Arbeitstisch ist für beiden Verwendungen sinnvoll einsetzbar.

Die Innensechskantschraube (12) lockern.
- Schleifband (13) nach oben in die gewünschte Position bewegen.
- Innensechskantschraube (12) wieder festziehen, um diese Position zu fixieren.
- Zur Werkstückskauflage kann in dieser Position der Schleiftisch (7) eingesetzt werden, hierzu müssen zuerst die beiden Innensechskantschrauben (17) losen und danach die Anschlagschiene (14) entfernen. Der Schleiftisch (7) kann jetzt in das Loch des Halterohrs (20) geschoben und mit der Feststell-schraube (8) fixiert werden.

Hinweis:

Schleifen Sie lange Werkstücke in der vertikalen Position, indem Sie das Werkstück gleichmäßig über das Schleifband (13) bewegen.

11.4 Oberflächenschleifen am Schleifband (Abb. 17)

• Halten Sie das Werkstück (W) fest. Passen Sie auf ihre Finger auf! Verletzungsgefahr!
• Führn Sie das Werkstück, indem Sie es fest gegen die Anschlagschiene (14) drücken, gleichmäßig über das Schleifband (13). Achtung: Besondere Vorsicht ist geboten beim Schleifen bestimmers dünnen oder langen Materials (evtl. saregar ohne Anschlagschiene (14)). Der Anpressdruckarf Nie zu stark sein, damit abgeschliffenes Material vom Schleifband (13) abtransportiert werden kann.

11.5 Schleifen konkaver Rundungen (Abb. 18) Warning:

Stirnseiten von geraden Werkstücken nicht auf der Mitnehmewelle (R) schleifen! Dabei kann das Werkstück (W) weggeschleudert werden. Verletzungsgefahr! Konkave Rundungen immer am Schleifband (13) an der Mitnehmewelle schleifen.

• Halten Sie das Werkstück fest. Passen Sie auf ihre Finger auf! Verletzungsgefahr!
• Führn Sie das Werkstück gleichmäßig über das Schleifband (13). Achtung: Besondere Vorsicht ist geboten beim Schleifen weitere dünnen oder langen Materials.

11.6 Schleifen konvexer Rundungen (Abb. 19)

Konvexe Rundungen müssen an der Schleifscheibe geschlossen werden, indem das Werkstück (W) vom linken Rand zum Mittelpunkt der Schleifscheibe geführt wird.

• Halten Sie das Werkstück fest. Passen Sie auf ihre Finger auf! Verletzungsgefahr!
• Drucken Sie das Werkstück gleichmäßig gegen die Schleifscheibe und bewegen es darauf von links bis ins Zentrum der Schleifscheibe.

Warning:

Niemals konkave Rundungen an der rechten Seite der Schleifscheibe schleifen! Werkstück kann wegschleudern! Verletzungsgefahr!

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlägerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreifen aus der Wandsteckdose.
• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt.

Elektrische Anschlussleitungen müssen den einschädigigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Beim Einphasen-Wechselstrom motor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A!

Anschlussart Y

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

13. Reinigung

Gefahr!

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen!

In der Band- und Teller-Schleifmaschine kann sich Staub sammeln. Sehen Sie regelmäßig nach (am besten nach jedem Einsatz) und entfern den Sie Staub z. B. durch Wegpusten oder vorsichtig mit Druckluft.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungsmittel; diese können die Kunststoffe des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

14. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Werkzeug in der Originalverpackung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

15. Transport

Zum Transportieren des Elektrowerkzeugs trennen Sie das Gerät vom Stromnetz und stellen es an einem anderen darauf vorgesehenen Bereich auf.

Heben Sie das Gerat nur am Transportgriff (22) und dem Maschinenfuß zum Transport an.

Achtung! Transportieren Sie das Gerät nicht am Schleifbandhalter (21), Schleifteller (4), Schleiftisch (7) oder anderen beweglichen Geräteilenen.

16. Wartung

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Veränderung des Werkzeuglobens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor. Benutzen Sie zur Reinigung des Kunststoffes keine atzenden Mittel.

Service-Informationen

Es ist zu beachten, dass bei diesen Produkt folgenden Teile einem gebrauchsgemänen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden. Verschleißteile*: Schleifmittel, Zahnriemen

• nicht zwingend im Lieferumfang enthalten!

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung)dürfen nur von einer Elektro-Fachkraft durchgefuhrt werden.

Geben Sie bei Rückfragenitte folgende Daten:

• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

17. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclelbar.itte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu-zuführn!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik-geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.

• Der Endnutzerträgt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestruchenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden)dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B.COMMUNALE Bauhöfe).

• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Handler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.
  -Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei thisem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Höhe zuführn.

• Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiberethoden Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

• These Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union konnen davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

18. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreiben, wie sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Motor lauft nicht an Beschädigter Ein-/Ausschalter	Ersetzen Sie alle beschädigten Teile, bevor Sie die Schleifmaschine benutzen.Kontaktieren Sie Ihr lokales Servicezentrum oder eine autorisierte Servicestation. jeder Reparaturversuch kann zu Gefahren führen, wenn er nicht von einem qualifizierten Fachmann durchgeführt wird.
	Beschädigte Ein-/Ausschalterleitung
	Beschädigtes Ein-/Ausschalterrelais
Maschine wird während der Arbeit langsamer	Es wird zu großiger Druck auf das Werkstück ausgeübt.	Üben Sie weniger Druck auf das Werkstück aus.
Schleifband lauft von den Antriebscheiben ab.	Es lauft nicht in der Spur. Stellen Sie die Spur nach.
Holz brennt während des Schleifens.	Schleifscheibe oder -band ist überzogen mit Schmiermittel.	Ersetzen Sie das Band oder die Scheibe.
	Zu starker Druck wurde auf das Werkstück ausgeübt.	Reduzieren Sie den Druck auf das Werkstück.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitatskontrolle. Sollte ein Gerät dennoch nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch Telefonisch über die Service-rufnummer zur Verfugung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen fur Kaufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schaden am Gerat, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzpannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schaden am Gerät, die durch missbrauchliche oder unsachgemäßene Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehor), Eindringen von Fremdkörpmn in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schaden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemänen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißsteilen.

• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursicht wurden, die keine Originalte sind oder nicht bestimmungsgemäß verwendet werden.

• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfugige Abweichungen von der Soll-Beschaffenheit, die fur Wert und Gebrauchstauglichkeit des Geräts unherblich sind.

• Geräte an denen eigemächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginnnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlotten. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, – hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung – der Kundendienstelle vorzulegen bzw. einzusenden. Wir ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehor wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit liegt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sieitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder – im Reparaturfall außerhalb des Garantiezeitaums – ausreichend frankiert, unter Beachung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellbängig) bei Rücklieferung, aus Sicherheitsgründen – frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschiedte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie darüber. Kunden Produkte nicht repariert oder ausgetaucht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaffen Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleib berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit übersritten werden, so informieren wir Sierechtzeitig.

1. Verschleibeile - Verschleisteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleibeile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center * 州 konnen Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) - Telefax +49 [0] 8223 4002 20 - E-Mail: [e-mail]
- Internet: http://www.scheppach.com

* Produktabhängig auch uber 24 Monate; landerbezogen konnen erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung gehalten wir uns jederzeit vor.

Ersatzteile Zubehor

Reparatur
DokumenteKontakt

2. Elektrische verilgheit

7. Technische gegevens

Motor 230 - 240 V~ / 50 Hz
opgenomen vermogen 370 W
Afmetingen L x B x H 460 x 360 x 280 mm
Ø ring 150 mm
Omwentelingen van de ring 2980 min	-1
Afmetingen schuurband 915 x 100 mm
Snelheid schuurband 7,5 m/s
schuine stand 0° - 90°
Afmetingen tafel 225 x 160 mm
Schuine stand tafel 0° - 45°
Gewicht	ca. 11,5 kg

EU-Konformitätserklärung

Originalkonformitätserklarung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

BAND- UND TELLERSCHLEIFER - BTS900

BELT AND DISC SANDER - BTS900

PONCEUSE A BANDE ET A DISQUE - BTS900

5903306901

Die alleinige Verantwortung fur die Ausstellung dieser Konformitatserklarung tragt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

lichenhausen, 08.07.2025

Signature / Andreas Pecher / Head of Project Management

First CE: 2025

EU-Konformitätserklärung

Originalkonformitätserklarung

Art.-Nr./Art.no./N°d'ident.:5903306901

2004/22/EG

2014/68/EU

X 2011/65/EU*

89/686/EWG_96/58/EG

90/396/EWG

Die alleinige Verantwortung fur die Ausstellung dieser Konformitätserklarung tragt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 08.07.2025

Signature / Andreas Pecher / Head of Project Management

First CE: 2025

EU-Konformitätserklärung

Originalkonformitätserklarung

Art.-Nr./Art.no./N°d'ident.:5903306901

SCHEPPACH

BAND- UND TELLERSCHLEIFER - BTS900

BELT AND DISC SANDER - BTS900

PONCEUSE A BANDE ET A DISQUE - BTS900

Die alleinige Verantwortung fur die Ausstellung dieser Konformitätserklarung tragt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 08.07.2025

First CE: 2025

EU-Konformitätserklärung

Originalkonformitätserklarung

Art.-Bezeichnung: BAND- UND TELLERSCHLEIFER - BTS900

Art.-Nr./Art.no./Urun numarasl.:5903306901

2004/22/EG

2014/68/EU

X 2011/65/EU*

89/686/EWG_96/58/EG

90/396/EWG

X 2006/42/EG

Annex IV

Notified Body:

Notified Body No.:

Certificate No.:

2016/1628/EU

Emission, No:

Die alleinige Verantwortung fur die Ausstellung dieser Konformitatserklarung tragt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 08.07.2025

First CE: 2025

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenheit, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trag der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jeder Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teileträgt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschineneil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragdt der Kaufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jeder Maschineteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
