Τύπος προϊόντος	Θόλος οροφής (παράθυρο οροφής) για τροχόσπιτο
Μάρκα	Dometic
Μοντέλο	Mini Heki S FL
Προβλεπόμενη χρήση	Εγκατάσταση σε τροχόσπιτα
Μέγιστη επιτρεπόμενη ταχύτητα	130 km/h
Συμβατό πάχος οροφής	23 έως 42 mm (αναφ. 9620008857) ή 43 έως 60 mm (αναφ. 9620008880)
Περιεχόμενο παράδοσης	Εξωτερικό πλαίσιο με γυάλινο θόλο, πλαίσιο στήριξης, εσωτερικό πλαίσιο, 12 μακριές βίδες, 12 κοντές βίδες
Προαιρετικά αξεσουάρ	Ανεμοθραύστης (αναφ. 9104100260)
Κύριες λειτουργίες	Χειροκίνητο άνοιγμα και κλείσιμο, σκίαστρο, κουνουπιέρα
Άνοιγμα και κλείσιμο	Χειροκίνητα μέσω λαβής
Ενσωματωμένα σκίαστρα	Σκίαστρο και κουνουπιέρα ρυθμιζόμενα ξεχωριστά
Προφυλάξεις χρήσης	Κλείστε και ασφαλίστε πριν από το ταξίδι· μην ανοίγετε κατά την οδήγηση· μην πατάτε πάνω στο θόλο
Καθαρισμός και συντήρηση	Ακρυλικό γυαλί: νερό και ήπιο σαπούνι, αποφύγετε αλκοόλ και αιχμηρά αντικείμενα· σκίαστρα: ήπιο απορρυπαντικό και νερό
Αντιμετώπιση προβλημάτων	Καθαριότητα πλαισίου και πλευρικών οδηγών
Εγγύηση	Νόμιμη εγγύηση· επικοινωνήστε με τον αντιπρόσωπο
Απόρριψη	Ανακύκλωση μέσω εξειδικευμένων κέντρων
Επισκευασιμότητα	Συνιστώνται γνήσια ανταλλακτικά· επισκευές από εξουσιοδοτημένο προσωπικό

Συχνές ερωτήσεις - Mini Heki S FL DOMETIC

Ποια είναι η μέγιστη επιτρεπόμενη ταχύτητα με τον θόλο οροφής Mini Heki S FL;

Η μέγιστη επιτρεπόμενη ταχύτητα είναι 130 km/h. Πέρα από αυτή, μπορεί να προκληθούν θόρυβοι ή ζημιές. Σε περίπτωση σημαντικών θορύβων, μπορεί να χρησιμοποιηθεί ανεμοθραύστης (προαιρετικό αξεσουάρ).

Πώς να εγκαταστήσω τον θόλο οροφής Mini Heki S FL;

Η εγκατάσταση απαιτεί κοπή στην οροφή, τηρώντας το πάχος οροφής (23-42 mm ή 43-60 mm). Χρησιμοποιήστε το κατάλληλο πλαίσιο στήριξης, ράβδους ενίσχυσης εάν χρειαστεί, και εύκαμπτο μη σκληρυνόμενο στεγανωτικό. Σφίξτε τις βίδες και ελέγξτε τη λειτουργία μετά τη συναρμολόγηση.

Μπορώ να ανοίξω τον θόλο οροφής κατά την οδήγηση;

Όχι, απαγορεύεται το άνοιγμα του παραθύρου οροφής κατά τη διάρκεια του ταξιδιού. Πρέπει πάντα να ελέγχετε ότι είναι σωστά κλειστό και ασφαλισμένο πριν ξεκινήσετε.

Πώς να συντηρήσω το ακρυλικό γυαλί του θόλου;

Καθαρίστε με νερό και ήπιο σαπούνι. Μην χρησιμοποιείτε αλκοόλ ή αιχμηρά/σκληρά αντικείμενα που μπορεί να γρατσουνίσουν το γυαλί. Τα συνιστώμενα προϊόντα καθαρισμού διατίθενται στο dometic.com.

Τι να κάνω αν η οροφή δεν κλείνει τελείως;

Ελέγξτε αν υπάρχει βρωμιά, φύλλα ή κλαδιά μεταξύ του τζαμιού και του πλαισίου. Καθαρίστε προσεκτικά αυτές τις περιοχές. Εάν το πρόβλημα επιμένει, συμβουλευτείτε ένα εξειδικευμένο συνεργείο.

Πώς να χρησιμοποιήσω τα ρολά σκίαστρα;

Το σκίαστρο και η κουνουπιέρα μπορούν να ρυθμιστούν ξεχωριστά. Πιάστε τη λαβή και τραβήξτε στην επιθυμητή θέση. Σε έντονη ηλιοφάνεια, κλείστε το σκίαστρο μόνο κατά τα δύο τρίτα για να αποφύγετε τη συσσώρευση θερμότητας.

Ποιο είναι το περιεχόμενο παράδοσης του Mini Heki S FL;

Η συσκευασία περιέχει: εξωτερικό πλαίσιο με γυάλινο θόλο, πλαίσιο στήριξης, εσωτερικό πλαίσιο, 12 μακριές βίδες και 12 κοντές βίδες. Τα αξεσουάρ όπως ο ανεμοθραύστης πωλούνται ξεχωριστά.

Είναι ο θόλος οροφής κατάλληλος για όλα τα οχήματα;

Είναι σχεδιασμένος για τροχόσπιτα. Το πάχος οροφής πρέπει να είναι μεταξύ 23 και 60 mm. Πρέπει επίσης η επιφάνεια να είναι επίπεδη με μέγιστη κλίση 15° ως προς την οριζόντια.

Πώς να καθαρίσω τα σκίαστρα του θόλου οροφής;

Τα σκίαστρα καθαρίζονται με ήπιο απορρυπαντικό αραιωμένο σε νερό. Αποφύγετε λειαντικά προϊόντα. Χρησιμοποιήστε μαλακό πανί και ξεπλύνετε με καθαρό νερό.

Τι να κάνω αν η κουνουπιέρα ή το σκίαστρο δεν ολισθαίνει πλέον;

Καθαρίστε τους πλευρικούς οδηγούς όπου μπορεί να συσσωρευτεί βρωμιά. Εάν το πρόβλημα επιμένει μετά τον καθαρισμό, συμβουλευτείτε ένα εξειδικευμένο συνεργείο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Mini Heki S FL DOMETIC

EL παραθύρου οροφής Οδηγίες τοποθέτησης και χειρισμού. . . 150

Παρακαλούμε να διαβάσετε προσεκτικά το παρόν έγγραφο και να ακολουθήσετε όλες τις οδηγίες, τους κανονισμούς και τις προειδοποιήσεις που περιλαμβάνονται στο εγχειρίδιο αυτού του προϊόντος, έτσι ώστε να διασφαλίζεται πάντοτε η σωστή εγκατάσταση, χρήση και συντήρηση του προϊόντος. Αυτές οι οδηγίες ΠΡΕΠΕΙ πάντοτε να συνοδεύουν το προϊόν.

Με τη χρήση του προϊόντος επιβεβαιώνετε δια του παρόντος ότι έχετε διαβάσει προσεκτικά όλες τις οδηγίες, τους κανονισμούς και τις προειδοποιήσεις καθώς και ότι έχετε κατανοήσει και αποδέχεστε να τηρήσετε τους όρους και τις προϋποθέσεις που ορίζονται στο παρόν έγγραφο. Συμφωνείτε να χρησιμοποιείτε αυτό το προϊόν μόνο για τον προβλεπόμενο σκοπό και την προβλεπόμενη χρήση, πάντοτε σύμφωνα με τις οδηγίες, τους κανονισμούς και τις προειδοποιήσεις που ορίζονται στο παρόν εγχειρίδιο προϊόντος καθώς και σύμφωνα με όλους τους ισχύοντες νόμους και κανονισμούς. Σε περίπτωση μη ανάγνωσης και τήρησης των οδηγιών και των προειδοποιήσεων που ορίζονται στο παρόν έγγραφο, ενδέχεται να προκληθούν τραμματισμοί σε εσάς τον ίδιο και σε τρίτους, ζημιά στο προϊόν σας ή υλικές ζημιές σε άλλες ιδιοκτησίες στο άμεσο περιβάλλον. Αυτό το εγχειρίδιο προϊόντος, συμπεριλαμβανομένων των οδηγιών, των κανονισμών, των προειδοποιήσεων και των σχετικών εγγράφων, ενδέχεται να υποβληθεί σε τροποποιήσεις και ενημερώσεις. Για τις ενημερωμένες πληροφορίες προϊόντος, επισκεφθείτε την ηλεκτρονική διεύθυνση documents.dometic.com.

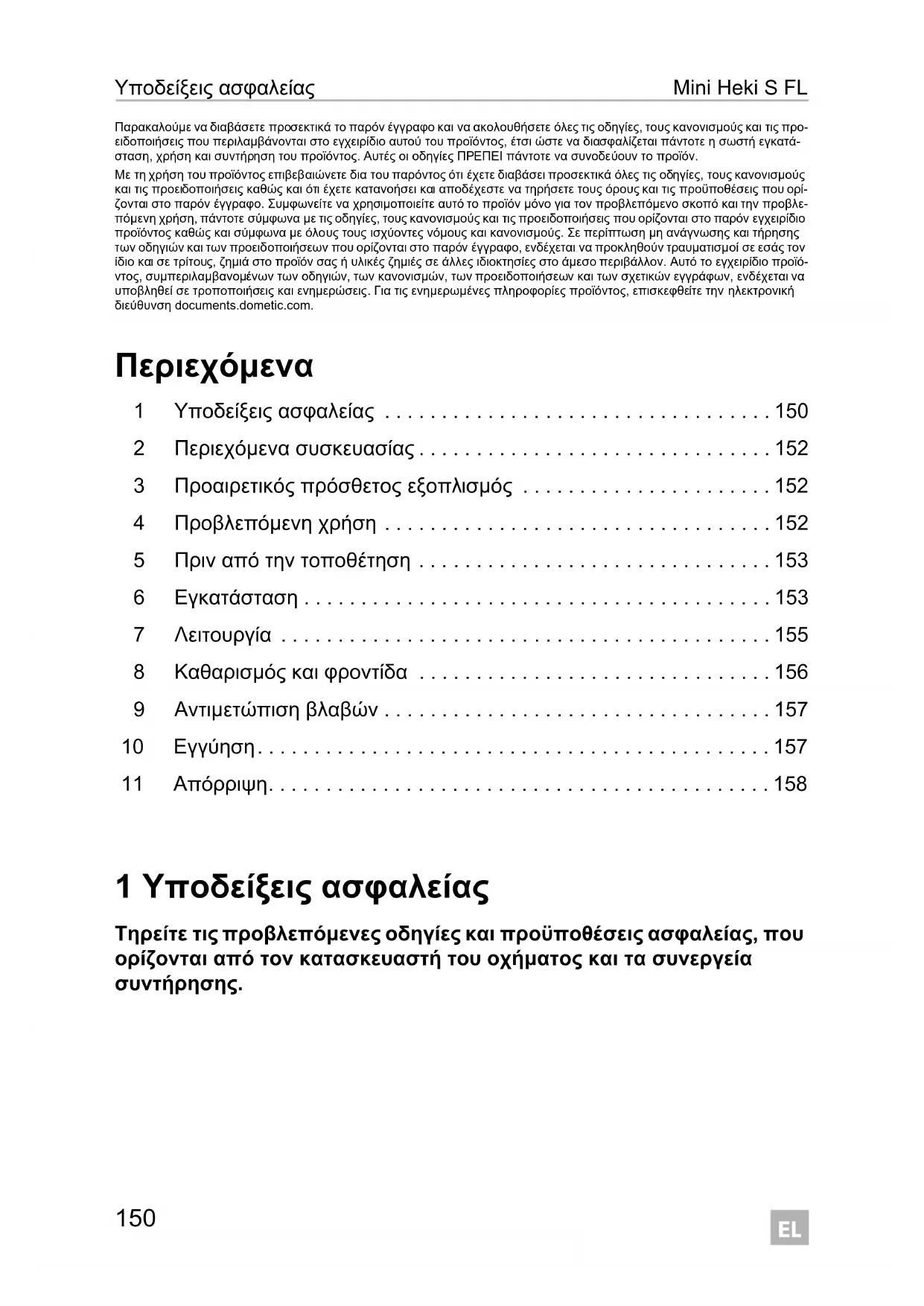

Περιεχόμενα

1 Υποδείξεις ασφαλείας 150
2 Περιεχόμενα συσκευασίας 152
3 Προαιρετικός πρόσθετος εξοπλισμός 152
4 Προβλεπόμενη χρήση 152
5 Πριν από την τοποθέτηση 153
6 Εγκατάσταση 153
7 Λειτουργία 155
8 Καθαρισμός και φροντίδα 156
9 Αντιμετώπιση βλαβών 157
10 Εγγύηση.... 157
11 Απόρριψη. 158

1 Υποδείξεις ασφαλείας

Τηρείτε τις προβλεπόμενες οδηγίες και προϋποθέσεις ασφαλείας, που ορίζονται από τον κατασκευαστή του οχήματος και τα συνεργεία συντήρησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η μη τήρηση αυτών των προειδοποιήσεων ενδέχεται να έχει ως αποτέλεσμα την πρόκληση θανάτου ή σοβαρού τραυματισμού.

Κίνδυνος για την υγεία

- Μην υπερβαίνετε τη μέγιστη επιτρεπόμενη ταχύτητα οδήγησης, διότι διαφορετικά μπορεί να προκληθεί ζημιά στο παράθυρο οροφής. Τυχόν λασκαρισμένα εξαρτήματα ενδέχεται να προκαλέσουν τραυματισμούς σε άτομα που βρίσκονται στο άμεσο περιβάλλον.

ΠΡΟΦΥΛΕΞΗ! Η μη τήρηση αυτών των συστάσεων ενδέχεται να έχει ως αποτέλεσμα την πρόκληση ελαφρού ή μέτριου τραυματισμού.

Κίνδυνος για την υγεία

• Πριν ξεκινήσετε ένα ταξίδι, βεβαιωθείτε ότι το παράθυρο οροφής είναι κλειστό και ασφαλισμένο σωστά.
• Πριν ξεκινήσετε ένα ταξίδι, ελέγξτε το παράθυρο οροφής για τυχόν ζημιές (όπως π.χ. ρωγμές λόγω μηχανικής τάσης στο ακρυλικό τζάμι).
• Μην ανοίγετε το παράθυρο οροφής κατά τη διάρκεια της οδήγησης.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

• Εάν παρουσιαστούν βλάβες ή προβλήματα, επικοινωνήστε αμέσως με ένα εξειδικευμένο συνεργείο.
  • Μην πατάτε επάνω στον γυάλινο θόλο.
• Μην ανοίγετε το παράθυρο με ισχυρούς ανέμους ή βροχόπτωση.
• Κλείστε το παράθυρο οροφής εάν βρέχει ή χιονίζει.
  • Mην αφήνετε το όχημα με το παράθυρο οροφής ανοιχτό.
  • Διατηρήστε το παράθυρο οροφής καθαρό από χιόνι και πάγο.

2 Περιεχόμενα συσκευασίας

Αρ. στο σχ. 1	Ποσότητα	Ονομασία
1	1	Εξωτερικό πλαίσιο με γυάλινο θόλο
2	1	Πλαίσιο στερέωσης
3	1	Εσωτερικό πλαίσιο
4	12	Μακριές βίδες στερέωσης
	12	Κοντές βίδες στερέωσης

3 Προαιρετικός πρόσθετος εξοπλισμός

Ονομασία Κωδικός

Αεροτομή (σπόιλερ) 9104100260

4 Προβλεπόμενη χρήση

Το παράθυρο οροφής Mini Heki S FL είναι κατάλληλο για τοποθέτηση σε συρόμενα τροχόσπιτα.

Η μέγιστη επιτρεπόμενη ταχύτητα είναι 130 km/h, διότι διαφορετικά υπάρχει περίπτωση να προκληθεί θόρυβος ή ζημιά, ανάλογα με τη σχεδίαση του οχήματος ή τη θέση εγκατάστασης. Σε περίπτωση υπερβολικού θορύβου, μπορεί να χρησιμοποιηθεί μια αεροτομή (πρόσθετος εξοπλισμός).

Αυτό το προϊόν είναι κατάλληλο μόνο για τον προβλεπόμενο σκοπό και την προβλεπόμενη χρήση σύμφωνα με αυτές τις οδηγίες.

Αυτό το εγχειρίδιο παρέχει πληροφορίες που είναι απαραίτητες για τη σωστή εγκατάσταση και χρήση του προϊόντος. Τυχόν μη ενδεδειγμένη εγκατάσταση, χρήση ή/και συντήρηση θα έχει ως συνέπεια την ανεπαρκή απόδοση και ενδεχομένως την πρόκληση βλάβης.

Ο κατασκευαστής δεν αποδέχεται καμία ευθύνη για τυχόν τραυματισμούς ή ζημιές στο προϊόν, που οφείλονται σε:

- Λανθασμένη συναρμολόγηση ή σύνδεση, συμπεριλ. της υπερβολικά υψηλής τάσης

Λανθασμένη συντήρηση ή χρήση μη αυθεντικών ανταλλακτικών εξαρτημάτων, που δεν προέρχονται από τον κατασκευαστή
- Μετατροπές στο προϊόν χωρίς τη ρητή άδεια του κατασκευαστή
- Χρήση για σκοπούς διαφορετικούς από αυτούς που περιγράφονται σε αυτό το εγχειρίδιο

Η Dometic διατηρεί το δικαίωμα αλλαγής της εμφάνισης και των προδιαγραφών του προϊόντος.

5 Πριν από την τοποθέτηση

▶ Πριν από την εγκατάσταση, ελέγξτε το πάχος της οροφής του οχήματός σας. Σε περίπτωση αποριών, συμβουλευθείτε τον κατασκευαστή του οχήματος.
▶ Κατά την επιλογή της θέσης τοποθέτησης, προσέξτε τα εξής:

- Τα παρακείμενα εξαρτήματα (σχάρα οροφής ή εξαρτήματα σύνδεσης και ενίσχυσης), τα καλώδια και τα ντουλάπια στο εσωτερικό του οχήματος δεν επιτρέπεται να υποστούν ζημιά κατά τη διάνοιξη οπών.

- Πρέπει να υπάρχει επαρκής διαθέσιμος χώρος για την τοποθέτηση του εσωτερικού και του εξωτερικού πλαισίου.

- Το παράθυρο οροφής επιτρέπεται να τοποθετείται μόνο σε επίπεδες και παράλληλες μεταξύ τους εσωτερικές και εξωτερικές περιοχές της οροφής, με μέγιστη κλίση 15° σε σχέση με το οριζόντιο επίπεδο.

- Μπορεί να χρησιμοποιηθεί μια ήδη υπάρχουσα οπή οροφής, εφόσον το παράθυρο οροφής ταιριάζει στην οπή.

6 Εγκατάσταση

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

Εάν δεν έχετε επαρκείς τεχνικές γνώσεις σχετικά με την τοποθέτηση εξαρτημάτων σε οχήματα, συνιστάται να αναθέστε την τοποθέτηση του παραθύρου οροφής στο όχημα σε έναν εξειδικευμένο τεχνικό.

6.1 Κοπή της οπής

Βλέπε σχ. 2

6.2 Χρήση των ραγών ενίσχυσης

Επιπρόσθετα στο σχ. 3

1. Πριν από την τοποθέτηση, ελέγξτε εάν η οπή στην οροφή χρειάζεται ενίσχυση.
2. Αφαιρέστε το αφρώδες υλικό σύμφωνα με το πλάτος των ραγών ενίσχυσης (δεν περιλαμβάνονται στη συσκευασία παράδοσης) (Α).
3. Στερεώστε τις ράγες ενίσχυσης (Β).

6.3 Στερέωση του παραθύρου οροφής

Επιπρόσθετα στο σχ. 4

Στα περιεχόμενα συσκευασίας περιλαμβάνεται ένα πλαίσιο στερέωσης, το οποίο είναι κατάλληλο για τιμές πάχους οροφής 23 – 42 mm ή 43 – 60 mm:

• Πάχος οροφής 23 – 42 mm: κωδικός 9620008857
• Πάχος οροφής 43 – 60 mm: κωδικός 9620008880

1. Μετρήστε το πάχος οροφής W.
2. Κοντύνετε τα χιτώνια οδηγούς σύμφωνα με τη διάσταση Η (βλέπε πίνακα).
3. Χρησιμοποιήστε τις βίδες με το κατάλληλο μήκος (βλέπε πίνακα).

Βλέπε σχ. 5

▶ Βεβαιωθείτε ότι το παράθυρο οροφής έχει επαρκή ελεύθερο χώρο περιμετρικά (περ. 1 έως 2 mm) μέσα στο άνοιγμα της οροφής.

Βλέπε σχ. 6

▶ Καθαρίστε το άνοιγμα της οροφής στην περιοχή στερέωσης.

Βλέπε σχ. 7

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

Τηρήστε τις οδηγίες του κατασκευαστή του στεγανοποιητικού υλικού.

▶ Στεγανοποιήστε το πλαίσιο στερέωσης με ένα εύκαμπτο, μη σκληρυνόμενο στεγανοποιητικό υλικό (π.χ. SikaLastomer-710).

Βλέπε σχ. 8

1. Προσέξτε την κατεύθυνση κίνησης κατά την εγκατάσταση.
2. Τοποθετήστε το εξωτερικό πλαίσιο στη μέση του ανοίγματος της οροφής.

Βλέπε σχ. 9

1. Τοποθετήστε το πλαίσιο στερέωσης.
2. Σφίξτε τις βίδες και ξανασφίξτε τις 10 λεπτά μετά από την εγκατάσταση.

Βλέπε σχ. 10

▶ Τοποθετήστε το εσωτερικό πλαίσιο μέσα στο πλαίσιο στερέωσης.

Βλέπε σχ. 11

1. Πιέστε το εσωτερικό πλαίσιο επάνω στο πλαίσιο στερέωσης.
2. Μετά από την ολοκλήρωση της εγκατάστασης, βεβαιωθείτε ότι το παρά- θυρο οροφής λειτουργεί κανονικά.
3. Αφαιρέστε το προστατευτικό φιλμ από το ακρυλικό τζάμι.

ΥΠΟΔΕΙΞΗ

Εάν το προστατευτικό φιλμ παραμείνει εκτεθειμένο στην ηλιακή ακτινοβολία για πολύ μεγάλο χρονικό διάστημα, δεν μπορεί να αφαιρεθεί χωρίς να αφήσει υπολείμματα.

1. Εάν απαιτείται, καταχωρίστε το νέο ύψος και βάρος του οχήματος στα έγγραφα του οχήματος.

7 Λειτουργία

7.1 Άνοιγμα και κλείσιμο του Mini Heki S FL

▶ Ανοίξτε και κλείστε το παράθυρο οροφής σύμφωνα με την απεικόνιση (σχ. 12 έως σχ. 14).

7.2 Άνοιγμα και κλείσιμο των στοριών τύπου ρόλερ (σχ. 15)

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς, λόγω συσσώρευσης θερμότητας ανάμεσα στο στόρι τύπου ρόλερ και στο παράθυρο.

Σε περίπτωση έντονης ηλιακής ακτινοβολίας, κλείστε το στόρι συσκότισης τύπου ρόλερ μόνο κατά τα δύο τρίτα.

ΥΠΟΔΕΙΞΗ

Το στόρι συσκότισης τύπου ρόλερ και η σήτα εντόμων μπορούν να ρυθμιστούν ανεξάρτητα μεταξύ τους.

▶ Πιάστε την εσοχή χειρολαβής του στοριού τύπου ρόλερ και τραβήξτε το στην απαιτούμενη θέση.

8 Καθαρισμός και φροντίδα

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

Για τον καθαρισμό, μη χρησιμοποιείτε αιχμηρά ή σκληρά αντικείμενα, διότι μπορεί να προκαλέσουν ζημιά στο ακρυλικό τζάμι.

Ειδικά δεν επιτρέπεται η χρήση καθαριστικών ουσιών που περιέχουν αλκοόλη.

Χρησιμοποιήστε μόνο καθαριστικές ουσίες που έχουν εγκριθεί από τον κατασκευαστή (βλέπε dometic.com).

ΥΠΟΔΕΙΞΗ

Ο θόλος της οροφής θαμπώνει σε έντονη ηλιακή ακτινοβολία.

Ξαναγίνεται διαυγής μόλις πέσει η θερμοκρασία.

▶ Καθαρίστε το στόρι τύπου ρόλερ με μαλακό σαπούνι και νερό.

9 Αντιμετώπιση βλαβών

Βλάβη	Πιθανή αιτία	Προτεινόμενη λύση
Το παράθυρο οροφής δεν κλείνει εντελώς.	Ρύποι ανάμεσα στο τζάμι και στο πλαίσιο	Καθαρίστε το παράθυρο.Αφαιρέστε τα φύλλα και τα κλαδάκια που έχουν πέσει ανάμεσα στο τζάμι και στο πλαίσιο.
Η σήτα εντόμων και το στόρι συσκότισης τύπου ρόλερ δεν μπορούν να μετακινηθούν.	Ρύποι στους πλευρικούς οδηγούς	Καθαρίστε τους πλευρικούς οδηγούς.

Εάν δεν είναι εφικτή η αποκατάσταση του σφάλματος, επικοινωνήστε με ένα εξειδικευμένο συνεργείο.

10 Εγγύηση

Ισχύει η νόμιμη διάρκεια εγγύησης. Εάν το προϊόν παρουσιάζει ελαττώματα, παρακαλούμε να απευθυνθείτε στο κατάστημα αγοράς ή στην αντιπροσωπεία του κατασκευαστή στη χώρα σας (βλέπε dometic.com/dealer).

Για τυχόν επισκευή ή αξίωση κάλυψης από την εγγύηση, παρακαλούμε να αποστείλετε επίσης τα παρακάτω έγγραφα μαζί με το προϊόν:

• Ένα αντίγραφο της απόδειξης αγοράς με την ημερομηνία αγοράς
• Τον λόγο για την αξίωση κάλυψης από την εγγύηση ή μια περιγραφή του σφάλματος

Λάβετε υπόψη ότι τυχόν επισκευή από εσάς τον ίδιο ή μη επαγγελματική επισκευή ενδέχεται να έχει συνέπειες ασφαλείας καθώς και να αποτελέσει αιτία ακύρωσης της εγγύησης.

11 Απόρριψη

▶ Εάν είναι εφικτό, απορρίψτε τα υλικά συσκευασίας στους αντίστοιχους κάδους ανακύκλωσης.
Συμβουλευθείτε ένα τοπικό κέντρο ανακύκλωσης ή έναν εξειδικευμένο αντιπρόσωπο για λεπτομέρειες σχετικά με τον τρόπο απόρριψης του προϊόντος σύμφωνα με τους ισχύοντες κανονισμούς διάθεσης απορριμμάτων.
