Producttype	Dakkoepel (dakvenster) voor caravan
Merk	Dometic
Model	Mini Heki S FL
Beoogd gebruik	Installatie in caravans
Maximaal toegestane snelheid	130 km/u
Compatibele dakdikte	23 tot 42 mm (ref. 9620008857) of 43 tot 60 mm (ref. 9620008880)
Inhoud van de levering	Buitenframe met glazen koepel, montageframe, binnenframe, 12 lange schroeven, 12 korte schroeven
Optionele accessoires	Deflector (ref. 9104100260)
Belangrijkste functies	Handmatig openen en sluiten, verduisteringsgordijn, hor
Openen en sluiten	Handmatig via handgreep
Geïntegreerde gordijnen	Verduisteringsgordijn en hor afzonderlijk verstelbaar
Gebruiksvoorschriften	Sluiten en vergrendelen voor vertrek; niet openen tijdens het rijden; niet op de koepel lopen
Reiniging en onderhoud	Acrylglas: water en milde zeep, vermijd alcohol en scherpe voorwerpen; gordijnen: mild wasmiddel en water
Probleemoplossing	Reinheid van het frame en de zijgeleiders
Garantie	Wettelijke garantie; neem contact op met de verkoper
Afvoer	Recycling via gespecialiseerde centra
Repareerbaarheid	Originele reserveonderdelen aanbevolen; reparaties door erkend personeel

Veelgestelde vragen - Mini Heki S FL DOMETIC

Wat is de maximaal toegestane snelheid met de dakkoepel Mini Heki S FL?

De maximaal toegestane snelheid is 130 km/u. Daarboven kunnen geluiden of schade optreden. Bij aanzienlijk geluid kan een deflector (optioneel accessoire) worden gebruikt.

Hoe installeer ik de dakkoepel Mini Heki S FL?

De installatie vereist een uitsnijding in het dak, rekening houdend met de dakdikte (23-42 mm of 43-60 mm). Gebruik het juiste montageframe, indien nodig verstevigingsstaven, en een flexibel niet-uithardend afdichtingsmiddel. Draai de schroeven vast en controleer de werking na montage.

Kan de dakkoepel worden geopend tijdens het rijden?

Nee, het is verboden het dakraam te openen tijdens de rit. Controleer altijd of het goed gesloten en vergrendeld is voordat u vertrekt.

Hoe onderhoud ik het acrylglas van de koepel?

Reinig met water en milde zeep. Gebruik geen alcohol of scherpe/harde voorwerpen die het glas kunnen krassen. Aanbevolen reinigingsproducten zijn verkrijgbaar op dometic.com.

Wat te doen als het dak niet volledig sluit?

Controleer of er vuil, bladeren of takken tussen de ruit en het frame zitten. Reinig deze gebieden grondig. Als het probleem aanhoudt, raadpleeg dan een gespecialiseerde werkplaats.

Hoe gebruik ik de rolgordijnen?

Het verduisteringsgordijn en het hor kunnen afzonderlijk worden ingesteld. Pak de handgreep vast en trek naar de gewenste positie. Bij sterke zonneschijn het verduisteringsgordijn slechts tweederde sluiten om warmteophoping te voorkomen.

Wat is de inhoud van de levering van de Mini Heki S FL?

Het pakket bevat: een buitenframe met glazen koepel, een montageframe, een binnenframe, 12 lange schroeven en 12 korte schroeven. Accessoires zoals de deflector worden apart verkocht.

Is de dakkoepel geschikt voor alle voertuigen?

Het is ontworpen voor caravans. De dakdikte moet tussen 23 en 60 mm zijn. Ook moet het oppervlak vlak zijn met een maximale helling van 15° ten opzichte van de horizontaal.

Hoe reinig ik de gordijnen van de dakkoepel?

De gordijnen worden gereinigd met een mild wasmiddel verdund in water. Vermijd schurende producten. Gebruik een zachte doek en spoel na met schoon water.

Wat te doen als het hor of gordijn niet meer schuift?

Reinig de zijgeleiders waar vuil zich kan ophopen. Als het probleem na reiniging aanhoudt, raadpleeg dan een gespecialiseerde werkplaats.

GEBRUIKSAANWIJZING Mini Heki S FL DOMETIC

NL Dakraam Montagehandleiding en gebruiksaanwijzing ....45

Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product bewaard worden.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Actuele productinformatie vindt u op documents.dometic.com.

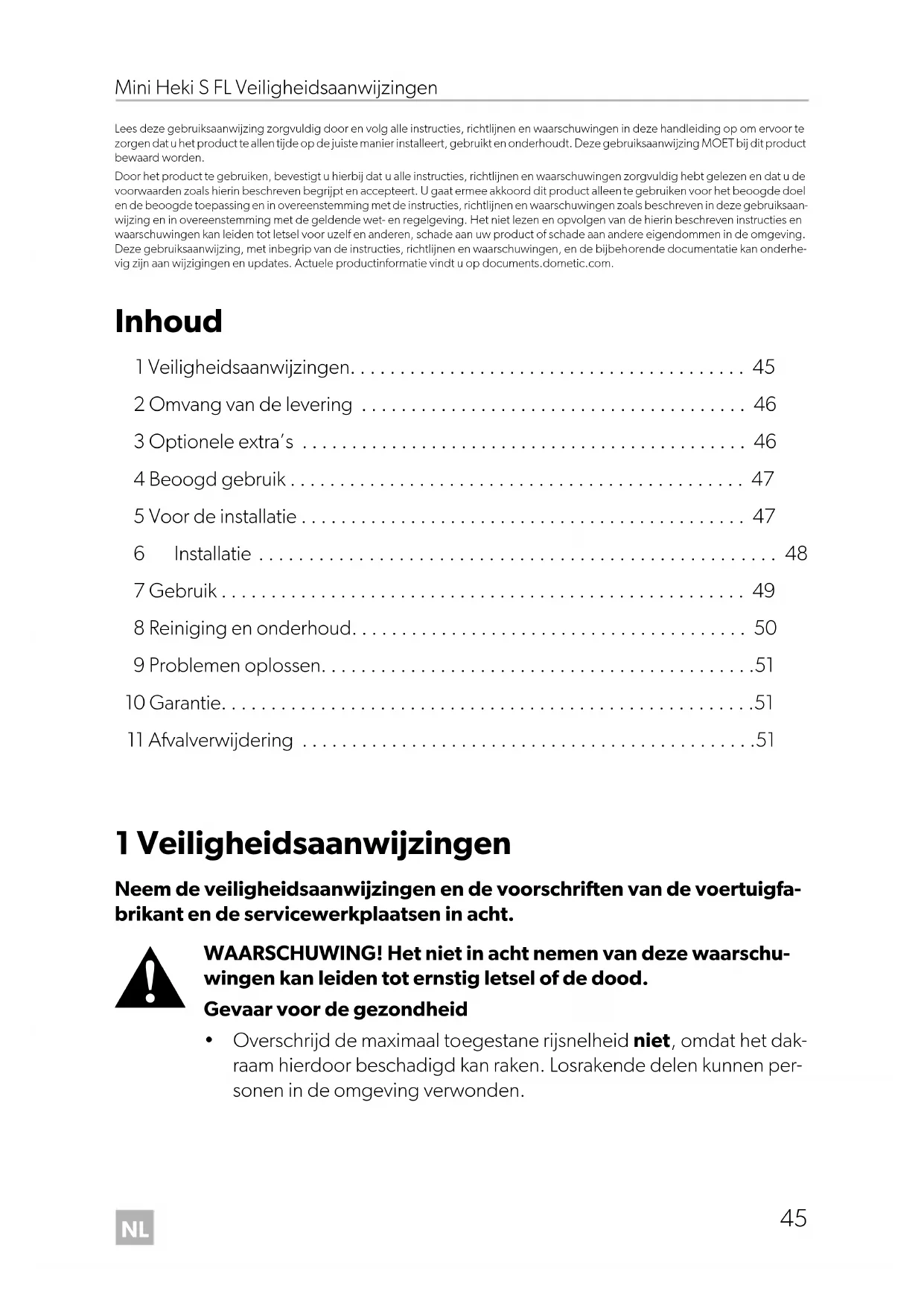

Inhoud

1 Veiligheidsaanwijzingen.... 45
2 Omvang van de levering 46
3 Optionele extra's 46
4 Beoogd gebruik 47
5 Voor de installatie 47
6 Installatie 48
7 Gebruik 49
8 Reiniging en onderhoud. 50
9 Problemen oplossen....51
10 Garantie....51
11 Afvalverwijdering ....51

1 Veiligheidsaanwijzingen

Neem de veiligheidsaanwijzingen en de voorschriften van de voertuigfabrikant en de servicewerkplaatsen in acht.

WAARSCHUWING! Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

Gevaar voor de gezondheid

- Overschrijd de maximaal toegestane rijsnelheid niet, omdat het dakraam hierdoor beschadigd kan raken. Losrakende delen kunnen personen in de omgeving verwonden.

VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel.

Gevaar voor de gezondheid

• Controleer voor het rijden of het dakraam is gesloten en goed vergrendeld is.
• Controleer voor het rijden of het dakraam is beschadigd (bijv. spanningsscheuren in het acrylglas).
• Open het dakraam niet tijdens het rijden.

LET OP! Gevaar voor schade

• Zoek bij fouten of storingen onmiddellijk een werkplaats op.
• De glazen koepel niet betreden.
• Open het raam niet bij sterke wind of regen.
• Sluit het dakraam als het regent of sneeuwt.
• Verlaat het voertuig niet bij een geopend dakraam.
• Houd het raam vrij van sneeuw en ijs.

2 Omvang van de levering

Nr. in afb. 1	Aantal Aanduiding
1	1 Buitenframe met glazen koepel
2	1 Montageframe
3	1 Binnenframe
4	12	Lange bevestigingsschroef
	12	Korte bevestigingsschroef

3 O p t i o n e l e

Aanduiding Artikelnr.

Spoiler 9104100260

4 Beoogd gebruik

Het dakraam Mini Heki S FL is geschikt voor montage in caravans.

De maximaal toegestane rijsnelheid bedraagt 130 km/h, omdat afhankelijk van de voertuigconstructie of montagepositie geluidsontwikkeling of beschadigingen kunnen optreden. Bij verhoogde geluidsontwikkeling kunt u een spoiler gebruiken (Toebehoren).

Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

• Onjuiste montage of aansluiting, inclusief te hoge spanning
• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen
• Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• Gebruik voor andere doeleinden dan beschreven in deze handleiding

Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

5 Voor de installatie

▶ Controleer voor de montage de dakdikte van uw voertuig. Neem in geval van vragen contact op met de fabrikant van het voertuig.
▶ Neem bij de keuze van de montageplaats het volgende in acht:

- Aangrenzende componenten (dakdragers of bevestigings- en versterkings-elementen), kabels en kasten in het voertuig mogen niet beschadigd raken bij het zagen van de uitsparing.

- Er moet voldoende ruimte voor het monteren van het binnen- en buitenframe beschikbaar zijn.

- Monteer het dakraam alleen aan vlakke en parallelle inwendige en uitwen-dige dakoppervlakken met een maximale schuine stand van 15° ten opzichte van de horizontale lijn.

- U kunt een aanwezige dakopening gebruiken als het dakraam erin past.

6 Installatie

LET OP! Gevaar voor schade

Als u niet voldoende technisch onderlegd bent voor het monteren van componenten in voertuigen, dient u het dakraam door een deskundige in het voertuig te laten monteren.

6.1 Uitsparing maken

Zie afb. 2

6.2 De verstevigingslijsten gebruiken

Aanvullend op afb. 3

1. Bepaal voor de montage of de dakopening verstevigd moet worden.
2. Verwijder de schuimvulling in overeenstemming met de breedte van de verstevigingslijst (niet bij de levering inbegrepen) (A).
3. Pas de verstevigingslijsten erin (B).

6.3 Het dakraam monteren

Aanvulling bij afb. 4

De levering omvat een montageframe dat geschikt is voor dakdiktes van 23 – 42 mm of 43 – 60 mm:

• Dakdiktes 23 – 42 mm: artikelnr. 9620008857

• Dakdiktes 43 – 60 mm: artikelnr. 9620008880

• Meet de dakdikte W.

• Kort de hulzen in op maat H (zie tabel).
• Gebruik de schroeven met geschikte lengte (zie tabel).

Zie afb. 5

▶ Controleer of het dakraam rondom voldoende afstand (ca. 1 tot 2 mm) tot de dakopening heeft.

Zie afb. 6

▶ Reinig de dakopening in het montagebereik.

Zie afb. 7

LET OP! Gevaar voor schade

Neem de aanwijzingen van de fabrikant van het afdichtmiddel in acht.

Dicht het montageframe af met een plastisch, niet-uithardend afdichtingsmateriaal (bijv. SikaLastomer-710).

Zie afb. 8

1. Houd bij de montage rekening met de rijrichting.
2. Plaats het buitenframe in het midden in de dakopening.

Zie afb. 9

1. Monteer het montageframe.
2. Draai de schroeven vast en draai deze 10 minuten na montage aan.

Zie afb. 10

▶ Plaats het binnenframe in het montageframe.

Zie afb. 11

1. Druk het binnenframe op het montageframe.
2. Controleer na de montage de werking van het dakraam.
3. Verwijder de beschermfolie van het acrylglas.

INSTRUCTIE

Indien de PE beschermfolie te lang is blootgesteld aan zonlicht, kan de folie niet meer restloos worden verwijderd.

1. Laat de gewijzigde voertuighoogte en het gewijzigde gewicht in de voertuigpapieren opnemen, indien nodig.

7 G e b r u i k

7.1 De Mini Heki S FL openen en sluiten

▶ Open en sluit het dakraam zoals afgebeeld (afb. 12 tot afb. 14).

7.2 De rolgordijnen openen en sluiten (afb. 15)

LET OP! Gevaar voor beschadiging door hittestuwing tussen rolgordijn en raam.

Bij sterke zonnestralen mag u het verduisteringsgordijn slechts voor twee derde sluiten.

INSTRUCTIE

Het verduisteringsrolgordijn en de hor kunnen apart van elkaar worden afgesteld.

Pak de komgreep van het rolgordijn vast en trek het in de gewenste stand.

8 Reiniging en onderhoud

LET OP! Gevaar voor schade

Voor de reiniging geen scherpe of harde middelen gebruiken, omdat dit kan leiden tot schade aan het acrylglas. Gebruik met name geen reinigingsmiddelen die alcohol bevatten.

Gebruik uitsluitend de door de fabrikant aanbevolen reinigingsmiddelen (zie dometic.com).

INSTRUCTIE

Bij sterk zonlicht wordt de dakkoepel troebel. Zodra hij afkoelt wordt hij weer helder.

▶ Reinig de rolgordijnen met een milde zeepoplossing en water.

9 P r o b l e m e i

Fout Mogelijke oorzaak Voorgestelde oplossing

Het dakraam kan niet volledig worden gesloten.	Vuil tussen glas en frame Reinig het raam.
		Verwijder bladeren en takken uit de ruimte tussen glas en frame.
De hor of het verduisteringsrolgordijn kunnen niet worden bewogen.	Verontreinigingen aan de zijgeleiders	Reinig de zijgeleiders.

Raadpleeg een gespecialiseerde werkplaats, als u de storing niet kunt verhelpen.

10 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de detailhandel of met het filiaal van de fabrikant in uw land (zie dometic.com/dealer).

Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de fout

Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.

11 Afvalverwijdering

Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken.
Vraag het dichtstbijzijnde recyclingcentrum of uw dealer naar informatie over hoe het product kan worden weggegooid in overeenstemming met alle van toepassing zijnde nationale en lokale regelgeving.
