Tuotetyyppi	Katon kattoikkuna asuntovaunuun
Merkki	Dometic
Malli	Mini Heki S FL
Käyttötarkoitus	Asennettavaksi asuntovaunuihin
Suurin sallittu nopeus	130 km/h
Yhteensopiva katon paksuus	23–42 mm (viite 9620008857) tai 43–60 mm (viite 9620008880)
Toimitus sisältää	Ulkokehys lasikupulla, asennuskehys, sisäkehys, 12 pitkää ruuvia, 12 lyhyttä ruuvia
Lisävarusteet	Deflektori (viite 9104100260)
Päätoiminnot	Manuaalinen avaus ja sulku, pimennysverho, hyttysverkko
Avaus ja sulku	Manuaalinen kahvalla
Integroidut verhot	Pimennysverho ja hyttysverkko, säädettävät erikseen
Käyttöohjeet	Sulje ja lukitse ennen matkaa; älä avaa ajon aikana; älä kävele kupolin päällä
Puhdistus ja huolto	Akryylilasi: vesi ja mieto saippua, vältä alkoholia ja teräviä esineitä; verhot: mieto pesuaine ja vesi
Vianetsintä	Kehyksen ja sivujohteiden puhtaus
Takuu	Lainmukainen takuu; ota yhteyttä myyjään
Hävittäminen	Kierrätys erikoistuneiden keskusten kautta
Korjattavuus	Alkuperäisiä varaosia suositellaan; korjaukset valtuutetun henkilöstön toimesta

Usein kysytyt kysymykset - Mini Heki S FL DOMETIC

Mikä on suurin sallittu nopeus Mini Heki S FL -kattoikkunalla?

Suurin sallittu nopeus on 130 km/h. Tämän ylittyessä voi esiintyä melua tai vaurioita. Jos melu on voimakasta, voidaan käyttää deflektoria (lisävaruste).

Kuinka Mini Heki S FL -kattoikkuna asennetaan?

Asennus vaatii leikkauksen kattoon, ottaen huomioon katon paksuus (23-42 mm tai 43-60 mm). Käytä sopivaa asennuskehystä, tarvittaessa vahvistustankoja ja joustavaa kovettumatonta tiivistysainetta. Kiristä ruuvit ja tarkista toiminta asennuksen jälkeen.

Voiko kattoikkunan avata ajon aikana?

Ei, kattoikkunan avaaminen ajon aikana on kielletty. Varmista aina, että se on suljettu ja lukittu ennen matkaa.

Kuinka kupolin akryylilasia huolletaan?

Puhdista vedellä ja miedolla saippualla. Älä käytä alkoholia tai teräviä tai kovia esineitä, jotka voivat naarmuttaa lasia. Suositellut puhdistustuotteet ovat saatavilla osoitteessa dometic.com.

Mitä tehdä, jos kattoikkuna ei sulkeudu kokonaan?

Tarkista, onko lasin ja kehyksen välissä likaa, lehtiä tai oksia. Puhdista nämä alueet huolellisesti. Jos ongelma jatkuu, ota yhteys erikoistuneeseen korjaamoon.

Kuinka rullaverhoja käytetään?

Pimennysverho ja hyttysverkko voidaan säätää erikseen. Tartu kahvaan ja vedä haluttuun asentoon. Voimakkaassa auringonpaisteessa sulje pimennysverho vain kahteen kolmasosaan lämmön kertymisen välttämiseksi.

Mitä Mini Heki S FL:n toimitus sisältää?

Paketti sisältää: ulkokehyksen lasikupulla, asennuskehyksen, sisäkehyksen, 12 pitkää ruuvia ja 12 lyhyttä ruuvia. Lisävarusteet, kuten deflektori, myydään erikseen.

Sopiiko kattoikkuna kaikkiin ajoneuvoihin?

Se on suunniteltu asuntovaunuille. Katon paksuuden tulee olla 23–60 mm. Lisäksi pinnan tulee olla tasainen, ja kaltevuuden enintään 15° vaakatasoon nähden.

Kuinka kattoikkunan verhot puhdistetaan?

Verhot puhdistetaan miedolla pesuaineella, joka on laimennettu veteen. Vältä hankaavia tuotteita. Käytä pehmeää liinaa ja huuhtele puhtaalla vedellä.

Mitä tehdä, jos hyttysverkko tai verho ei enää liuku?

Puhdista sivujohteet, joihin voi kerääntyä likaa. Jos ongelma jatkuu puhdistuksen jälkeen, ota yhteys erikoistuneeseen korjaamoon.

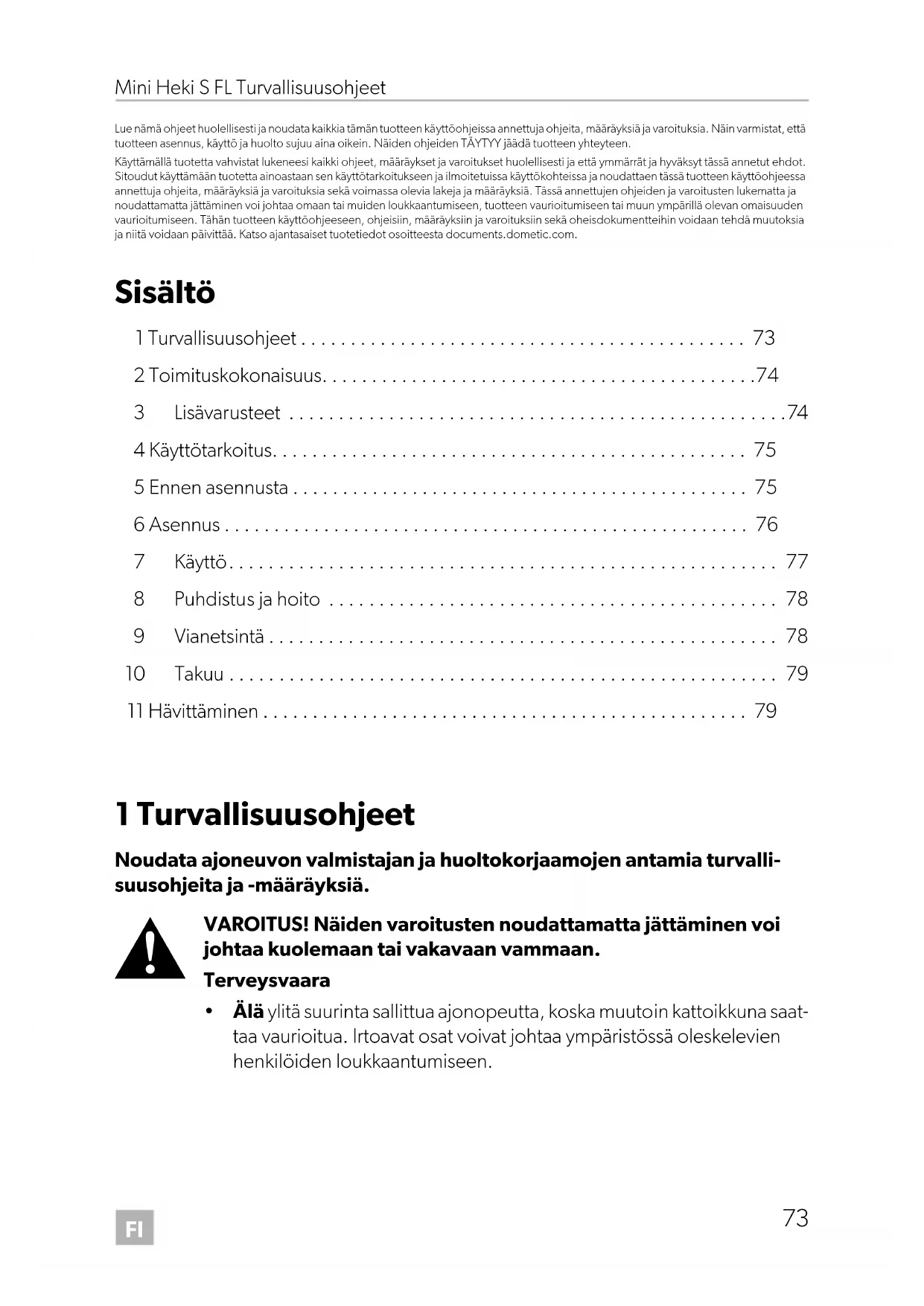

KÄYTTÖOHJE Mini Heki S FL DOMETIC

FI Kattoikkuna Asennus- ja käyttöohje ....73

Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.

Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com.

Sisältö

1 Turvallisuusohjeet 73
2 Toimituskokonaisuus....74
3 Lisävarusteet 74
4 Käyttötarkoitus....75
5 Ennen asennusta 75
6 Asennus 76
7 Käyttö.... 77
8 Puhdistus ja hoito 78
9 Vianetsintä 78
10 Takuu 79
11 Hävittäminen....79

1 Turvallisuusohjeet

Noudata ajoneuvon valmistajan ja huoltokorjaamojen antamia turvalli-suusohjeita ja -määräyksiä.

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.

Terveysvaara

- Älä ylitä suurinta sallittua ajonopeutta, koska muutoin kattoikkuna saattaa vaurioitua. Irtoavat osat voivat johtaa ympäristössä oleskelevien henkilöiden loukkaantumiseen.

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.

Terveysvaara

• Tarkista ennen ajoon lähtemistä, että kattoikkuna on suljettu ja on salvattu oikein.
• Tarkista kattoikkuna vaurioiden varalta ennen ajoon lähtemistä (esimerkkeinä jännityksestä johtuvat halkeamat akryylilasissa).
• Älä avaa kattoikkunaa ajon aikana.

HUOMAUTUS! Vahingonvaara

• Jos vikoja tai häiriöitä ilmenee, ota välittömästi yhteyttä ammattikorjaa-moon.
• Älä astu lasikuvun päälle.
• Älä avaa kattoikkunaa kovalla tuulella tai sateella.
• Sulje kattoikkuna, jos sataa vettä tai lunta.
• Älä poistu ajoneuvosta, jos kattoikkuna on auki.
• Pidä kattoikkuna puhtaana lumesta ja jäästä.

2 Toimituskokonaisuus

Kohta-kuva 1 Määrä Kuvaus
1 1 Ulkokehys ja lasikupu
2 1 Asennuskehys
3	1	S	i	s	ä
4	12	Pitkä kiinnitysruuvi
	12	Lyhyt kiinnitysruuvi

3 Lisävarusteet

Kuvaus Tuotenro
Spoileri	9104100260

4 Käyttötarkoitus

Mini Heki S FL -kattoikkuna sopii asennettavaksi matkailuautoihin tai asuntovaunuihin.

Suurin sallittu ajonopeus on 130 km/h, koska ajoneuvon rakenteen ja asennuspaikan mukaan saattaa syntyä ylimääräistä melua tai vaurioita. Jos melu on voimakasta, voit käyttää spoileria (Lisävarusteet).

Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.

Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen

Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaati-oissa.

5 Ennen asennusta

▶ Tarkasta kattosi paksuus ennen asennusta. Jos sinulla on kysyttävää, ota yhteyttä ajoneuvon valmistajaan.
▶ Huomioi valitessasi asennuspaikkaa:
– Lähellä olevia rakenneosia (kattoteline tai kiinnitys- ja vahvistusosat), johtimia ja kiinteitä kaappeja ajoneuvon sisätilassa ei saa vaurioittaa, kun aukkoa saha-taan.
– Sisä- ja ulkokehyksen asentamiseen täytyy olla käytettävissä riittävästi tilaa.
- Asenna kattoikkuna vain tasaisille ja suorille sisä- ja ulkopinnoille, joiden maksimikallistus vaakasuoraan nähden on 15°.
- Voit käyttää valmista aukkoa katossa, jos kattoikkuna sopii siihen.

6 A s e n n u s

HUOMAUTUS! Vahingonvaara

Anna kattoikkunan asentaminen ammattilaisen tehtäväksi, jos sinulla ei ole riittävää teknistä tietämystä komponenttien asentamisesta ajoneuvoihin.

6.1 Aukon leikkaaminen

Katso kuva 2

6.2 Vahvistuskiskojen käyttäminen

Täydentää: kuva 3

1. Selvitä ennen asennusta, tuleeko katon aukkoa vahvistaa.
2. Poista eristeet vahvistuslistan (ei sisälly toimitukseen) leveydeltä (A).
3. Sovita vahvistuslistat (B) paikoilleen.

6.3 Kattoikkunan asentaminen

Täydentää: kuva 4

Toimituskokonaisuuteen sisältyy asennuskehys, joka sopii 23 – 42 mm tai 43 – 60 mm paksuille katoille:

• Katon paksuus 23 – 42 mm: Tuotenro 9620008857

• Katon paksuus 43 – 60 mm: Tuotenro 9620008880

• Mittaa katon paksuus W.

• Lyhennä holkit kokoon H (katso taulukko).
• Käytä sopivan pituisia ruuveja (katso taulukko).

Katso kuva 5

▶ Tarkista, että katon aukossa on kattoikkunan ympärillä tarpeeksi tilaa (noin 1 – 2 mm).

Katso kuva 6

▶ Puhdista katon aukko asennusalueelta.

Katso kuva 7

HUOMAUTUS! Vahingonvaara

Noudata tiivisteaineen valmistajan ohjeita.

▶ Tiivistä asennuskehys joustavalla, kovettumattomalla tiivistaineella (esimerkkinä SikaLastomer-710).

Katso kuva 8

1. Ota asennuksessa ajosuunta huomioon.
2. Aseta ulkokehys keskelle katon aukkoa.

Katso kuva 9

1. Asenna asennuskehys.
2. Kiristä ruuvit ja kiristä ne uudelleen 10 minuutin kuluttua asennuksesta.

Katso kuva 10

▶ Aseta sisäkehys asennuskehykseen.

Katso kuva 11

1. Paina sisäkehys asennuskehykselle.
2. Tarkasta kattoikkunan toiminta asennuksen jälkeen.
3. Poista suojakalvo akryylilasista.

OHJE

Jos PE-suojakalvo on ollut liian pitkään alttiina auringonvalolle, sitä saa enää irrotettua kokonaisena.

1. Anna viranomaisen tarvittaessa merkitä muuttunut ajoneuvokorkeus ja muuttunut paino ajoneuvopapereihin.

7 K ä y t t ö

7.1 Mini Heki S FL -kattoikkunan avaaminen ja sulkemi- nen

▶ Avaa ja sulje kattoikkuna esitetyllä tavalla (kuva 12–kuva 14).

7.2 Rullaverhojen avaaminen ja sulkeminen (kuva 15)

HUOMAUTUS! Lämmön kertyminen rullaverhon ja ikkunan väliin aiheuttaa vaurioitumisen vaaran.

Voimakkaalla auringonpaisteella pimennysrullaverhoa saa sulkea ainoastaan kahden kolmanneksen verran.

OHJE

Pimennysrullaverhoa ja hyönteissuojaverkkoa voi säätää erikseen.

▶ Tartu rullaverhon kahvasyvennykseen ja vedä se haluttuun asentoon.

8 P u h d i s t u s

HUOMAUTUS! Vahingonvaara

Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa akryylilasin vahingoittumiseen. Alkoholia sisältävien puhdistusaineiden käyttämistä on ehdottomasti vältettävä.

Käytä ainoastaan valmistajan hyväksymiä puhdistusaineita (katso dometic.com).

OHJE

Kattokupu samenee kirkkaassa auringonpaisteessa. Se kirkastuu jälleen viiletessään.

▶ Puhdista rullaverhot miedolla saippualiuoksella ja vedellä.

9 Vianetsintä

Häiriö Mahdollinen syy Ratkaisuehdotus

Kattoikkunaa ei voi sul-	Likaa lasin ja kehyksen	Puhdista ikkuna.
kea kokonaan.	välissä	Poista lehdet ja oksat lasin ja kehyksen väliseltä pinnalta.

Hyönteissuojaverkkoa Likaa sivuohjaimissa Puhdista sivuohjaimet. tai pimennysrullaver- hoa ei voi liikuttaa.

Jos et saa vikaa korjattua, käänny ammattikorjaamon puoleen.

10 Takuu

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä jälleenmyyjään tai valmistajan toimipisteseen omassa maassasi (ks. dometic.com/dealer).

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus

Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.

11 Hävittäminen

▶ Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrä- tysjäteastioihin.
Tiedustele lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä tuotetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita.
