Tipo di prodotto	Cupolino (finestra sul tetto) per caravan
Marca	Dometic
Modello	Mini Heki S FL
Utilizzo previsto	Installazione su caravan
Velocità massima consentita	130 km/h
Spessore del tetto compatibile	23-42 mm (rif. 9620008857) o 43-60 mm (rif. 9620008880)
Contenuto della confezione	Telaio esterno con cupolino in vetro, telaio di montaggio, telaio interno, 12 viti lunghe, 12 viti corte
Accessori opzionali	Deflettore (rif. 9104100260)
Funzioni principali	Apertura e chiusura manuale, tendina oscurante, zanzariera
Apertura e chiusura	Manuale tramite maniglia
Tende integrate	Tendina oscurante e zanzariera regolabili separatamente
Precauzioni d'uso	Chiudere e bloccare prima del viaggio; non aprire durante la guida; non camminare sul cupolino
Pulizia e manutenzione	Vetro acrilico: acqua e sapone neutro, evitare alcol e oggetti appuntiti; tende: detersivo delicato e acqua
Risoluzione dei problemi	Pulizia del telaio e delle guide laterali
Garanzia	Garanzia legale; contattare il rivenditore
Smaltimento	Riciclaggio tramite centri specializzati
Riparabilità	Ricambi originali raccomandati; riparazioni da personale autorizzato

Domande frequenti - Mini Heki S FL DOMETIC

Qual è la velocità massima consentita con il cupolino Mini Heki S FL?

La velocità massima consentita è di 130 km/h. Oltre tale limite possono verificarsi rumori o danni. In caso di rumori eccessivi, è possibile utilizzare un deflettore (accessorio opzionale).

Come installare il cupolino Mini Heki S FL?

L'installazione richiede un taglio nel tetto, rispettando lo spessore del tetto (23-42 mm o 43-60 mm). Utilizzare il telaio di montaggio adatto, barre di rinforzo se necessario, e un prodotto sigillante flessibile non indurente. Serrare le viti e verificare il funzionamento dopo il montaggio.

Si può aprire il cupolino durante la guida?

No, è vietato aprire la finestra sul tetto durante il viaggio. Verificare sempre che sia chiusa e bloccata prima di partire.

Come mantenere il vetro acrilico del cupolino?

Pulire con acqua e sapone neutro. Non utilizzare alcol né oggetti taglienti o duri che potrebbero graffiare il vetro. I prodotti di pulizia consigliati sono disponibili su dometic.com.

Cosa fare se il tetto non si chiude completamente?

Verificare la presenza di sporco, foglie o rami tra il vetro e il telaio. Pulire accuratamente queste aree. Se il problema persiste, consultare un'officina specializzata.

Come utilizzare le tende avvolgibili?

La tendina oscurante e la zanzariera possono essere regolate separatamente. Afferrare la maniglia e tirare fino alla posizione desiderata. In caso di forte irraggiamento solare, chiudere la tendina oscurante solo per due terzi per evitare l'accumulo di calore.

Qual è il contenuto della confezione del Mini Heki S FL?

La confezione contiene: un telaio esterno con cupolino in vetro, un telaio di montaggio, un telaio interno, 12 viti lunghe e 12 viti corte. Gli accessori come il deflettore sono venduti separatamente.

Il cupolino è adatto a tutti i veicoli?

È progettato per caravan. Lo spessore del tetto deve essere compreso tra 23 e 60 mm. La superficie deve essere piana con una pendenza massima di 15° rispetto all'orizzontale.

Come pulire le tende del cupolino?

Le tende si puliscono con un detergente delicato diluito in acqua. Evitare prodotti abrasivi. Usare un panno morbido e risciacquare con acqua pulita.

Cosa fare se la zanzariera o la tenda non scorrono più?

Pulire le guide laterali dove lo sporco può accumularsi. Se il problema persiste dopo la pulizia, consultare un'officina specializzata.

MANUALE UTENTE Mini Heki S FL DOMETIC

IT Oblò Istruzioni di montaggio e d'uso .....38

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni DEVONO essere conservate insieme al prodotto.

Utilizzando il prodotto, l'utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L'utente accetta di utilizzare questo prodotto solo per lo scopo e l'applicazione previsti e in conformità con le istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le leggi e i regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, si prega di visitare il sito documents.dometic.com.

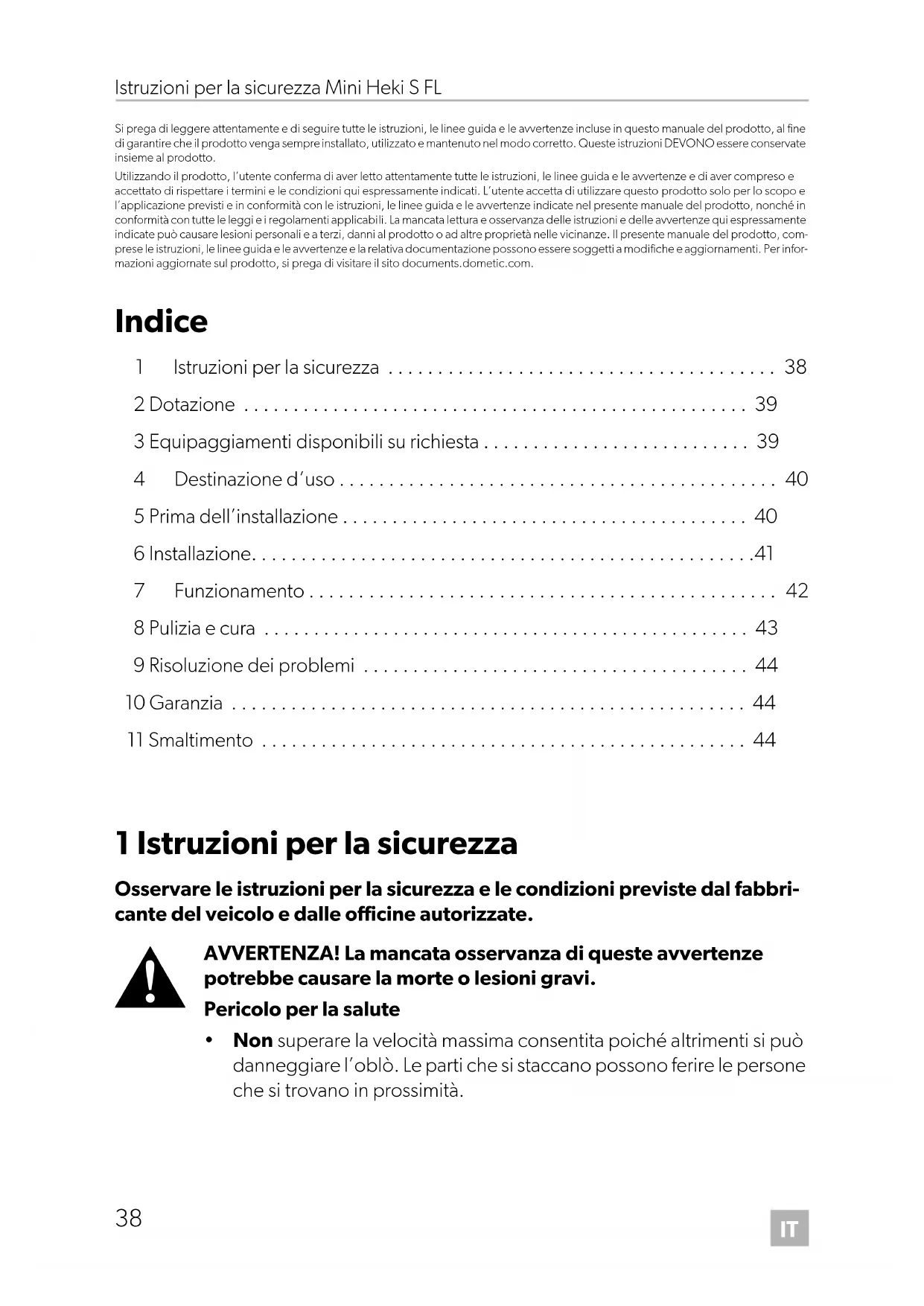

Indice

1 Istruzioni per la sicurezza 38
2 Dotazione 39
3 Equipaggiamenti disponibili su richiesta 39
4 Destinazione d'uso 40
5 Prima dell'installazione 40
6 Installazione....41
7 Funzionamento 42
8 Pulizia e cura 43
9 Risoluzione dei problemi 44
10 Garanzia 44
11 Smaltimento 44

1 Istruzioni per la sicurezza

Osservare le istruzioni per la sicurezza e le condizioni previste dal fabbricante del veicolo e dalle officine autorizzate.

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.

Pericolo per la salute

- Non superare la velocità massima consentita poiché altrimenti si può danneggiare l'oblò. Le parti che si staccano possono ferire le persone che si trovano in prossimità.

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.

Pericolo per la salute

• Prima di mettersi in viaggio controllare che l'oblò sia chiuso e bloccato correttamente.
• Prima di mettersi in viaggio controllare che l'oblò non sia danneggiato (ad es. presenza di incrinature nel vetro acrilico dovute alla tensione).
  • Non aprire l'oblò durante la marcia.

AVVISO! Rischio di danni

• Se si verificano errori o guasti, rivolgersi immediatamente a un'officina specializzata.
• È vietato camminare sulla cupola di vetro.
  • Non aprire la finestra in caso di forte vento o pioggia.
• Chiudere l'oblò quando piove o nevica.
• Non abbandonare il veicolo con l'oblò aperto.
• Mantenere l'oblò libero da neve e ghiaccio.

2 D o t a z i o n e

N. nella fig. 1

Quantità Denominazione

1 1 Telaio esterno con cupola di vetro

21 Telaio di montaggio

31 Telaio interno

4	12	Vite di fissaggio lunga
	12	Vite di fissaggio corta

3 Equipaggiamenti disponibili su richiesta

Denominazione N. art.

Spoiler 9104100260

4 D e s t i n a z i

L'oblò Mini Heki S FL è adatto per l'installazione su caravan.

La velocità massima ammissibile è 130 km/h poiché, a seconda della struttura o della posizione di montaggio, possono generarsi rumori o danni. Se il rumore creato aumenta, è possibile utilizzare uno spoiler (accessorio).

Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità con le presenti istruzioni.

Il presente manuale fornisce le informazioni necessarie per la corretta installazione e/o il funzionamento del prodotto. Un'installazione errata e/o un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto.

Il produttore non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:

• montaggio o collegamento non corretti, compresa la sovratensione
• manutenzione non corretta o uso di ricambi diversi da quelli originali forniti dal produttore
• modifiche al prodotto senza esplicita autorizzazione del produttore
• impiego per scopi diversi da quelli descritti nel presente manuale.

Dometic si riserva il diritto di modificare l'aspetto e le specifiche del prodotto.

5 Prima dell'installazione

▶ Prima del montaggio controllare lo spessore del tetto del proprio veicolo. Per eventuali domande rivolgersi al costruttore del veicolo.
▶ Per la scelta del luogo di montaggio fare attenzione a quanto segue:

- Componenti adiacenti (barre portapacchi o elementi di fissaggio e rinforzo), cavi e armadi a muro posti nell'abitacolo del veicolo non devono essere danneggiati quando si realizza l'apertura.

- Deve esserci sufficiente spazio per montare il telaio interno ed esterno.

- Montare l'oblò esclusivamente su superfici interne ed esterne del tetto piane e parallele con un'inclinazione max di 15° rispetto alla linea orizzontale.

- È possibile utilizzare un'apertura già disponibile sul tetto, se ha le dimensioni giuste per accogliere l'oblò.

6 Installazione

AVVISO! Rischio di danni

Nel caso in cui non si disponga di sufficienti conoscenze tecniche per installare i componenti nei veicoli è necessario fare installare l'oblò nel veicolo da un tecnico.

6.1 Creazione dell'apertura

Vedi fig. 2

6.2 Impiego di listelli di rinforzo

Integrazione alla fig. 3

1. Prima dell'installazione stabilire se l'apertura sul tetto deve essere rinforzata.
2. Rimuovere lo strato di schiuma in base alla larghezza dei listelli di rinforzo (non in dotazione) (A).
3. Adattare i listelli di rinforzo (B).

6.3 Montaggio dell'oblò

Integrazione a fig. 4

La fornitura comprende un telaio di montaggio, adatto per spessori del tetto sia di 23 – 42 mm sia di 43 – 60 mm:

• Spessore tetto 23 – 42 mm: N. art. 9620008857

• Spessore tetto 43 – 60 mm: N. art. 9620008880

• Misurare lo spessore W del tetto.

• Accorciare le bussole portandole alla misura H (vedi tabella).
• Utilizzare viti della lunghezza adatta (vedi tabella).

Vedi fig. 5

▶ Controllare che lo spazio circostante l'oblò abbia una distanza adeguata (ca. 1 – 2 mm) rispetto all'apertura sul tetto.

Vedi fig. 6

Pulire l'apertura sul tetto nella zona dove si effettua il montaggio.

Vedi fig. 7

AVVISO! Rischio di danni

Attenersi alle istruzioni del fabbricante del sigillante.

▶ Sigillare il telaio di montaggio con materiale di tenuta in butile plastico non indurente (ad es. SikaLastomer-710).

Vedi fig. 8

1. Durante il montaggio, fare attenzione alla direzione di marcia.
2. Inserire il telaio esterno centralmente nell'apertura del tetto.

Vedi fig. 9

1. Installare il telaio di montaggio.
2. Serrare le viti e riserrarle dopo circa 10 minuti dal termine del montaggio.

Vedi fig. 10

▶ Inserire il telaio interno nel telaio di montaggio.

Vedi fig. 11

1. Premere il telaio interno sul telaio di montaggio.
2. Dopo il montaggio, controllare che l'oblò funzioni correttamente.
3. Rimuovere la pellicola protettiva dal vetro acrilico.

NOTA

Se la pellicola protettiva in PE è stata esposta troppo a lungo alla luce del sole non può più essere rimossa senza lasciare residui.

1. Se necessario far registrare l'altezza e il peso modificati del veicolo nella carta di circolazione.

7 F u n z i o n a n

7.1 Apertura e chiusura di Mini Heki S FL

▶ Aprire e chiudere l'oblò come illustrato (da fig. 12 a fig. 14).

7.2 Apertura e chiusura delle tendine avvolgibili (fig. 15)

AVVISO! Pericolo di danni dovuto all'accumulo di calore fra la tendina avvolgibile e la finestra.

In caso di intensa esposizione ai raggi solari, chiudere la tendina oscurante avvolgibile solo per due terzi.

NOTA

La tendina oscurante avvolgibile e la zanzariera sono regolabili separata- mente.

▶ Afferrare l'impugnatura concava della tendina avvolgibile e tirare fino alla posizione desiderata.

8 Pulizia e cura

AVVISO! Rischio di danni

Per la pulizia non impiegare oggetti appuntiti o detergenti corrosivi perché possono danneggiare il vetro acrilico. In particolare, non utilizzare detergenti contenenti alcol.

Utilizzare solamente i detergenti approvati dal fabbricante (vedi domet- tic.com).

NOTA

In caso di forte irraggiamento solare la cupola di vetro si appanna e ritorna trasparente non appena si raffredda.

▶ Pulire le tendine con acqua leggermente saponata e risciacquare con acqua.

9 Risoluzione dei problemi

Guasto Possibile causa Rimedio suggerito

Non è possibile chiudere completamente l'oblò.	Presenza di sporcizia fra il vetro e il telaio	Pulire il finestrino.Rimuovere dalla superficie fra il vetro e il telaio eventuali foglie secche e rami.
La zanzariera o la ten-dina oscurante avvolgi-bile non si muovono.	Presenza di sporcizia sulle guide laterali	Pulire le guide laterali della batteria.

Se non si riesce a rimuovere il guasto, rivolgersi a un'officina specializzata.

10 Garanzia

Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare il rivenditore di fiducia o la filiale del fabbricante nel proprio Paese (vedi dome-tic.com/dealer).

Per la gestione della riparazione e della garanzia è necessario inviare la seguente documentazione insieme al prodotto:

• una copia della ricevuta con la data di acquisto,
• il motivo della richiesta o la descrizione del guasto.

Tenere presente che le riparazioni eseguite in autonomia o da personale non professionista possono avere conseguenze sulla sicurezza e invalidare la garanzia.

11 Smaltimento

Smaltire il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.
Consultare il centro locale di riciclaggio o il rivenditore specializzato per informazioni su come smaltire il prodotto secondo le norme sullo smaltimento applicabili.
