Mini Heki S FL - Apgaismojums DOMETIC - Bezmaksas lietošanas instrukcija

Produkta veids	Jumta kupols (jumta logs) autopiekabei
Zīmols	Dometic
Modelis	Mini Heki S FL
Paredzētais lietojums	Uzstādīšana autopiekabēs
Maksimālais atļautais ātrums	130 km/h
Savietojams jumta biezums	23 līdz 42 mm (ats. 9620008857) vai 43 līdz 60 mm (ats. 9620008880)
Piegādes saturs	Ārējais rāmis ar stikla kupolu, montāžas rāmis, iekšējais rāmis, 12 garas skrūves, 12 īsas skrūves
Papildu piederumi	Deflektors (ats. 9104100260)
Galvenās funkcijas	Manuāla atvēršana un aizvēršana, aptumšošanas žalūzija, moskītu tīkls
Atvēršana un aizvēršana	Manuāla caur rokturi
Iebūvētās žalūzijas	Aptumšošanas žalūzija un moskītu tīkls regulējami atsevišķi
Lietošanas piesardzības pasākumi	Aizvērt un nobloķēt pirms brauciena; neatvērt braukšanas laikā; nestaigāt uz kupola
Tīrīšana un apkope	Akrila stikls: ūdens un maiga ziepes, izvairīties no spirta un asiem priekšmetiem; žalūzijas: maiga mazgāšanas līdzeklis un ūdens
Problēmu novēršana	Rāmja un sānu vadotņu tīrība
Garantija	Likuma noteiktā garantija; sazināties ar izplatītāju
Utilizācija	Pārstrāde specializētos centros
Remontējamība	Ieteicamas oriģinālās rezerves daļas; remonts jāveic pilnvarotam personālam

Bieži uzdotie jautājumi - Mini Heki S FL DOMETIC

Kāds ir maksimālais atļautais ātrums ar Mini Heki S FL jumta kupolu?

Maksimālais atļautais ātrums ir 130 km/h. Pārsniedzot to, var rasties troksnis vai bojājumi. Ja rodas liels troksnis, var izmantot deflektoru (papildu piederums).

Kā uzstādīt Mini Heki S FL jumta kupolu?

Uzstādīšanai nepieciešams izgriezums jumtā, ievērojot jumta biezumu (23–42 mm vai 43–60 mm). Izmantot atbilstošu montāžas rāmi, nepieciešamības gadījumā stiprinājuma stieņus un elastīgu, nesacietējošu hermētiķi. Pēc uzstādīšanas pievelciet skrūves un pārbaudiet darbību.

Vai braukšanas laikā var atvērt jumta kupolu?

Nē, ir aizliegts atvērt jumta logu braukšanas laikā. Pirms izbraukšanas vienmēr jāpārliecinās, ka tas ir pareizi aizvērts un nobloķēts.

Kā kopt kupola akrila stiklu?

Tīrīt ar ūdeni un maigu ziepēm. Neizmantojiet spirtu vai asus, cietus priekšmetus, kas var saskrāpēt stiklu. Ieteicamie tīrīšanas līdzekļi ir pieejami vietnē dometic.com.

Ko darīt, ja jumts pilnībā neaizveras?

Pārbaudiet, vai starp stiklu un rāmi nav netīrumu, lapu vai zaru. Rūpīgi notīriet šīs vietas. Ja problēma saglabājas, konsultējieties ar specializētu darbnīcu.

Kā lietot rullo žalūzijas?

Aptumšošanas žalūziju un moskītu tīklu var regulēt atsevišķi. Satveriet rokturi un velciet līdz vēlamajai pozīcijai. Spēcīgā saules gaismā aizveriet aptumšošanas žalūziju tikai par divām trešdaļām, lai novērstu siltuma uzkrāšanos.

Kāds ir Mini Heki S FL piegādes saturs?

Paka satur: ārējo rāmi ar stikla kupolu, montāžas rāmi, iekšējo rāmi, 12 garas skrūves un 12 īsas skrūves. Tādi piederumi kā deflektors tiek pārdoti atsevišķi.

Vai jumta kupols ir piemērots visiem transportlīdzekļiem?

Tas ir paredzēts autopiekabēm. Jumta biezumam jābūt no 23 līdz 60 mm. Tāpat virsmai jābūt līdzenai ar maksimālo slīpumu 15° pret horizontāli.

Kā tīrīt jumta kupola žalūzijas?

Žalūzijas tīra ar maigu mazgāšanas līdzekli, kas atšķaidīts ūdenī. Izvairieties no abrazīviem līdzekļiem. Izmantojiet mīkstu drānu un noskalojiet ar tīru ūdeni.

Ko darīt, ja moskītu tīkls vai žalūzija vairs nevelkas?

Notīriet sānu vadotnes, kur var uzkrāties netīrumi. Ja pēc tīrīšanas problēma saglabājas, konsultējieties ar specializētu darbnīcu.

LIETOŠANAS INSTRUKCIJA Mini Heki S FL DOMETIC

LV Jumta apgaismojuma Uzstādīšanas un lietošanas rokasgrāmata 166

Lūdzu, rūpīgi izlasiet šis lietošanas rokasgrāmatas norādijumus un ieverojiet visus norādijumus, vadlinijas un brīdinājumus, kas ietverti šajā produkta rokasgrāmatā, lai nodrošinātu, ka produkts vienmēr tiek pareizi uzstādīts, lietots un apkopts. Šie norādijumi ir JĀGLABĀ kopā ar produktu.

Lietojot šo produktu jus apstiprinat, ka visi norādijumi, vadlinijas un bridinajumi ir izlasiti, saprasti, un jus piekritat ievērot noteikumus un nosacijumus, kas izklāstiti šajā rokasgrāmatā. Jus piekritat lietot šo produktu tikai tam paredzētajam nolūkam un pielietojumam, un saskaṇā ar norādijumiem, vadlinijam un bridinajumiem, kas izklāstiti šajā produkta rokasgrāmatā, kā arī saskaṇā ar piemērojamiem tiesibu aktiem un noteikumiem. Neizlasot un neievērojot instrukcijas un bridinajumus, kas izklāstiti šajā rokasgrāmatā, varat radit savainojumus sev un citiem, nodarit bojājumus produktam vai bojājumus citam tuvumā esošajam ipašumam. Si produkta rokasgrāmata, tostarp norādijumi, vadlinijas un bridinajumi, un saistītā dokumentācija var mainīties vai tikt atjaunota. Lai iegūtu jaunāko produkta informāciju, lūdzu, apmeklējiet vietni documents.dometic.com.

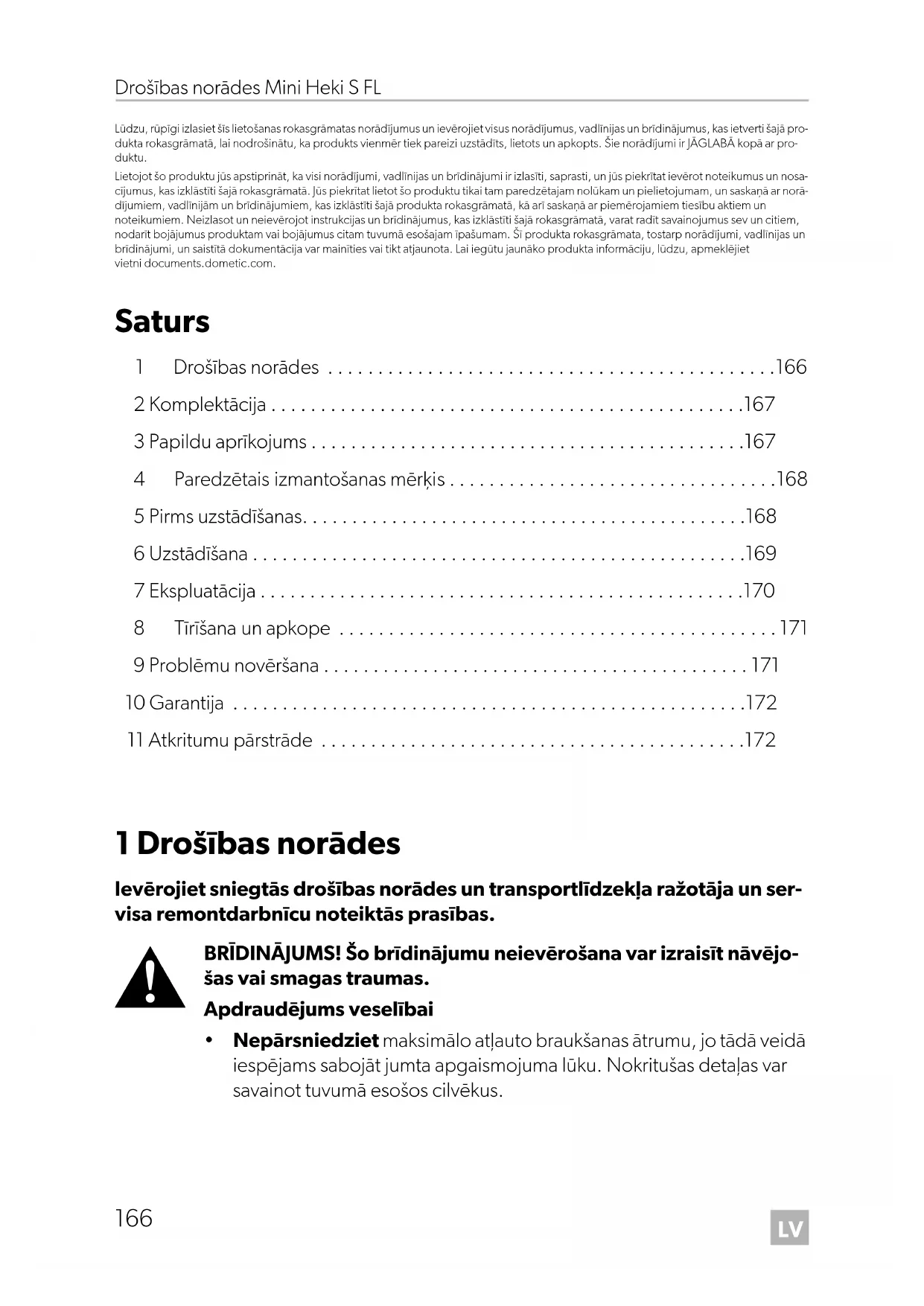

Saturs

1 Drošības norādes ....166
2 Komplektācija....167
3 Papildu aprīkojums....167
4 Paredzētais izmantošanas mērķis....168
5 Pirms uzstādīšanas....168
6 Uzstādīšana....169
7 Ekspluatācija....170
8 Tīrīšana un apkope 171
9 Problēmu novēršana ..... 171
10 Garantija 172
11 Atkritumu pārstrāde .....172

1 Drošības norādes

levērojiet sniegtās drošības norādes un transportlīdzekļa ražotāja un servisa remontdarbnīcu noteiktās prasības.

BRĪDINĀJUMS! Šo brīdinājumu neievērošana var izraisīt nāvējošas vai smagas traumas.

Apdraudējums veselībai

- Nepārsniedziet maksimālo atļauto braukšanas ātrumu, jo tādā veidā iespējams sabojāt jumta apgaismojuma lūku. Nokritušas detaļas var savainot tuvumā esošos cilvēkus.

ESIET PIESARDZĪGI! Šo brīdinājumu neievērošana var izraisīt vieglas vai vidēji smagas traumas.

Apdraudējums veselībai

• Pirms brauciena sākšanas pārliecinieties, ka jumta lūka ir aizvērta un pareizi nofiksēta.
• Pirms brauciena sākšanas pārliecinieties, ka jumta lūka nav bojāta (pie-mēram, vai akrila stiklā nav radušās plaisas).
• Neatveriet jumta lūku braucot.

NEMIET VĒRĀ! Bojājumu risks

• Ja radušas klūmes vai traucējumi, nekavējoties konsultējieties ar specializētu darbnīcu.
• Nekāpiet uz stikla kupola.
• Neatveriet lūku spēcīgā vējā vai lietū.
• Ja līst vai snieg, aizveriet lūku.
• Neatstājiet transportlīdzekli ar atvērtu jumta lūku.
• Nodrošiniet, ka uz jumta lūkas neuzkrājas sniegs un ledus.

2 Komplektācija

Nr. att. 1	Daudzums Nosaukums
1	1 Ārējais rāmis ar stikla kupolu
2	1 Montāžas rāmis
3	1 lekšējais rāmis
4	12	Garās stiprināšanas skrūves
	12	Īsās stiprināšanas skrūves

3 Papildu aprīkojums

Nosaukums Atsauces nr.

Spoilers 9104100260

4 Paredzētais izmantošanas mērķis

Mini Heki FL jumta apgaismojuma lūka ir paredzēta uzstādīšanai dzīvojamajās piekabēs.

Maksimālais atļautais braukšanas ātrums nedrīkst pārsniegt 130 km/h, jo atkarībā no transportlīdzekļa konstrukcijas vai uzstādīšanas vietas var rasties troksnis vai bojājumi. Pārmērīga trokšņa gadījumā iespējams izmantot spoileru (papildpiederums).

Šis produkts ir piemērots tikai paredzētajam mērķim un lietojumam saskaņā ar šo instrukciju.

Šajā rokasgrāmatā ir sniegta informācija, kas nepieciešama pareizai produkta uzstādīšanai un/vai lietošanai. Nekvalitatīva uzstādīšana un/vai nepareiza lietošana vai apkope izraisīs neatbilstošu darbību un iespējamus bojājumus.

Ražotājs neuzņemas atbildību par savainojumiem vai produkta bojājumiem, kas radušies šādu iemeslu dēļ:

- nepareiza montāža vai pievienošana, tostarp pārmērīgs spriegums;

- nepareiza apkope vai tādu neoriğinālo rezerves daļu, kuras nav piegādājis ražotājs, lietošana;

- produkta modifikācijas, kuras ražotājs nav nepārprotami apstiprinājis;

- lietošana citiem mērķiem, kas nav aprakstīti šajā rokasgrāmatā.

Dometic patur tiesības mainīt produkta ārējo izskatu un specifikācijas.

5 Pirms uzstādīšanas

Pirms uzstādīšanas izmēriet sava transportlīdzekļa jumta biezumu. Jautājumu gadījumā konsultējieties ar ražotāju.
▶ Izvēloties vietu uzstādīšanai, jāņem vērā tālāk norādītais.

– Zāgējot atveri, nedrīkst bojāt blakus esošas detaļas (jumta bagāžnieku, stipri-nājumus vai pastiprinošos elementus) un salonā esošos vadus un nodalīju-mus.

– lekšējā un ārējā rāmja uzstādīšanai nepieciešams pietiekami daudz vietas.

– Uzstādiet jumta apgaismojuma lūku tikai uz taisnām un paralēlām iekšējām un ārējām jumta daļām, nepārsniedzot 15° horizontālo slīpumu.

– Jūs varat izmantot esošu jumta atveri, ja jumta apgaismojuma lūka tajā ietilpst.

6 U z s t ā d i š a

NEMIET VĒRĀ! Bojājumu risks

Ja jums ir nepietiekamas tehniskās zināšanas par detaļu uzstādīšanu transportlīdzekļos, uzticiet jumta lūkas uzstādīšanu savā transportlīdzeklī speciālistam.

6.1 Atveres izgriëšana

Skatiet att. 2

6.2 Pastiprinošu stieņu izmantošana

Papildinājums att. 3

1. Pirms uzstādīšanas pārbaudiet, vai jumta atverei nepieciešama pastiprināšana.
2. Izņemiet izolējošo materiālu atbilstoši pastiprinošo stieņu (nav iekļauti piegādes komplektācijā) platumam (A).
3. Uzstādiet pastiprinošos stienus (B).

6.3 Jumta apgaismojuma lūkas montāža

Papildinājums att. 4

Piegādes komplektācijā iekļauts montāžas rāmis, kas piemērots 23 – 42 mm vai 43 – 60 mm jumta biezumiem.

• 23 – 42 mm jumta biezums: atsauces nr. 9620008857
• 43 – 60 mm jumta biezums: atsauces nr. 9620008880

1. Izmēriet jumta biezumu (W).
2. Saïsiniet distancgredzenus līdz H augstumam (skatīt tabulu).
3. Izmantojiet atbilstoša garuma skrūves (skatīt tabulu).

Skatiet att. 5

▶ Pārbaudiet, vai ap jumta apgaismojuma lūku jumta atverē ir pietiekams attālums (aptuveni 1 – 2 mm).

Skatiet att. 6

▶ Notīriet jumta atveri montāžas zonā.

Skatiet att. 7

NEMIET VĒRĀ! Bojājumu risks

levērojiet hermētika ražotāja instrukcijas.

Aizpildiet ap montāžas rāmja perimetru ar elastīgu, nesacietējošu butila hermētiki (piemēram, SikaLastomer-710).

Skatiet att. 8

1. levērojiet uzstādīšanas virzienu.
2. Novietojiet ārējo rāmi jumta atveres vidū.

Skatiet att. 9

1. Montāžas rāmja uzstādīšana.
2. Pievelciet skrūves, un 10 minūtes pēc uzstādīšanas pievelciet tās atkārtoti.

Skatiet att. 10

▶ levietojiet iekšējo rāmi montāžas rāmī.

Skatiet att. 11

1. Uzspiediet iekšējo rāmi uz montāžas rāmja.
2. Pēc uzstādīšanas pārbaudiet, vai jumta apgaismojuma lūka darbojas pareizi.
3. Noņemiet aizsargplēvi no akrila stikla.

PIEZIME

Ja aizsargplēve tiek pārāk ilgi pakļauta saules gaismai, to vairs nav iespē-jams noņemt bez pārpalikumiem.

1. Ja nepieciešams, ievadiet transportlīdzekļa dokumentos jauno transportlīdzekļa augstumu un svaru.

7 Ekspluatācija

7.1 Mini Heki S FL atvēršana un aizvēršana

▶ Atveriet un aizveriet jumta apgaismojuma lūku, ievērojot norādes (att. 12 līdz att. 14).

7.2 Rullo žalūziju atvēršana un aizvēršana (att. 15)

NEMIET VĒRĀ! Bojājumu risks karstuma uzkrāšanās dēļ starp rullo žalūziju un logu.

Spēcīgā saules gaismā aizveriet tikai divas trešdaļas no aptumšošanas žalūzijas.

PIEZIME

Aptumšošanas žalūziju un moskītu tīklu iespējams regulēt atseviški.

▶ Turiet rullo žalūzijas iegremdēto rokturi un velciet to vēlamajā pozīcijā.

8 Tīrīšana un apkope

NEMIET VĒRĀ! Bojājumu risks

Tīrīšanai neizmantojiet asus vai cietus priekšmetus, jo tie var sabojāt akrila stiklu. Noteikti neizmantojiet tīrīšanas līdzekļus, kas satur spirtu. Izmantojiet tikai ražotāja apstiprinātus tīrīšanas līdzekļus (skatīt dometic.com).

PIEZİME

Jumta kupols spilgtā saules gaismā klūst dūmakains. Kad tas ir atdzisis, tas atkal klūst caurredzams.

▶ Tīriet rullo žalūzijas ar maigu tīrīšanas līdzekli un ūdeni.

9 Problēmu novēršana

Klūda lespējamais iemesls leteicamais risinājums

Jumta apgaismojuma lūka pilnībā neaizveras.	Netīrumi starp stiklu un rāmi Notīriet logu. Izņemiet lapas un zarus, kas atrodas starp stiklu un rāmi.
Moskītu tīklu vai aptu-mošošanas žalūziju nevar pakustināt.	Netīrumi uz sānu vadotnēm lztīriet sānu vadotnes.

Ja problēmu neizdodas novērst, sazinieties ar specializētu darbnīcu.

10 Garantija

Ir spēkā likumā noteiktais garantijas periods. Produkta bojājumu gadījumā sazinieties ar tirgotāju vai ražotāja filiāli savā valstī (skatiet dometic.com/dealer).

Nosūtot produktu remontam garantijas ietvaros, pievienojiet šādus dokumentus:

• čeka kopiju, kurā norādīts iegādes datums;
• pretenzijas iesniegšanas iemeslu vai bojājuma aprakstu.

Nemiet vērā, ka pašrocīgi vai neprofesionāli veikts remonts var radīt drošības riskus, un garantija var tikt anulēta.

11 Atkritumu pārstrāde

Ja iespējams, iepakojuma materiālus izmetiet atbilstošos atkritumu šķirošanas konteineros.
Informāciju par produkta utilizāciju, ievērojot spēkā esošos atkritumu apsaimniekošanas noteikumus, konsultējieties ar vietējo atkritumu pārstrādes centru vai specializēto izplatītāju.
