Produkttype	Takkuppel (takvindu) for campingvogn
Merke	Dometic
Modell	Mini Heki S FL
Forventet bruk	Montering i campingvogner
Maksimal tillatt hastighet	130 km/t
Kompatibel taktykkelse	23 til 42 mm (ref. 9620008857) eller 43 til 60 mm (ref. 9620008880)
Leveringsinnhold	Ytre ramme med glasskuppel, monteringsramme, indre ramme, 12 lange skruer, 12 korte skruer
Valgfritt tilbehør	Deflektor (ref. 9104100260)
Hovedfunksjoner	Manuell åpning og lukking, mørklegningsgardin, myggnett
Åpning og lukking	Manuell via håndtak
Integrerte gardiner	Mørklegningsgardin og myggnett som kan justeres hver for seg
Bruksforholdsregler	Lukk og lås før reise; ikke åpne under kjøring; ikke trå på kuppelen
Rengjøring og vedlikehold	Akrylglass: vann og mild såpe, unngå alkohol og skarpe gjenstander; gardiner: mild vaskemiddel og vann
Feilsøking	Renhold av ramme og sideføringer
Garanti	Lovbestemt garanti; kontakt forhandler
Avhending	Resirkulering via spesialiserte sentre
Reparerbarhet	Originale reservedeler anbefales; reparasjoner av autorisert personell

Ofte stilte spørsmål - Mini Heki S FL DOMETIC

Hva er maksimal tillatt hastighet med takkuppelen Mini Heki S FL?

Maksimal tillatt hastighet er 130 km/t. Over dette kan det oppstå støy eller skader. Ved betydelig støy kan en deflektor (valgfritt tilbehør) brukes.

Hvordan installere takkuppelen Mini Heki S FL?

Installasjonen krever et kutt i taket, i henhold til taktykkelsen (23-42 mm eller 43-60 mm). Bruk egnet monteringsramme, forsterkningsstenger om nødvendig, og et fleksibelt, ikke-herdende tetningsmiddel. Stram skruene og kontroller funksjonen etter montering.

Kan man åpne takkuppelen under kjøring?

Nei, det er forbudt å åpne takvinduet under kjøring. Sørg alltid for at det er ordentlig lukket og låst før avreise.

Hvordan vedlikeholde akrylglasset på kuppelen?

Rengjør med vann og mild såpe. Ikke bruk alkohol eller skarpe eller harde gjenstander som kan ripe opp glasset. Anbefalte rengjøringsprodukter er tilgjengelige på dometic.com.

Hva gjør jeg hvis taket ikke lukkes helt?

Sjekk om det er smuss, blader eller greiner mellom glasset og rammen. Rengjør disse områdene grundig. Hvis problemet vedvarer, kontakt et autorisert verksted.

Hvordan bruke rullgardinene?

Mørklegningsgardinen og myggnettet kan justeres hver for seg. Ta tak i håndtaket og trekk til ønsket posisjon. Ved sterk sol, lukk mørklegningsgardinen kun to tredjedeler for å unngå varmeopphopning.

Hva er leveringsinnholdet til Mini Heki S FL?

Pakken inneholder: en ytre ramme med glasskuppel, en monteringsramme, en indre ramme, 12 lange skruer og 12 korte skruer. Tilbehør som deflektor selges separat.

Er takkuppelen egnet for alle kjøretøy?

Den er designet for campingvogner. Taktykkelsen må være mellom 23 og 60 mm. Overflaten må også være flat med en maksimal helning på 15° i forhold til horisontalen.

Hvordan rengjøre gardinene på takkuppelen?

Gardinene rengjøres med mildt vaskemiddel fortynnet i vann. Unngå slipende produkter. Bruk en myk klut og skyll med rent vann.

Hva gjør jeg hvis myggnettet eller gardinen ikke glir lenger?

Rengjør sideføringene der smuss kan samle seg. Hvis problemet vedvarer etter rengjøring, kontakt et autorisert verksted.

BRUKSANVISNING Mini Heki S FL DOMETIC

NO Takvindu Monterings- og bruksanvisning .....66

ADVARSEL! Manglende overholdelse af disse advarsler kan medføre dødelige eller alvorlige kvæstelser.

Sundhedsfare

7.1 Åbning og lukning af Mini Heki S FL

▶ Åbn og luk tagvinduet som vist (fig. 12 til fig. 14).

8 Rengøring og vedligeholdelse

VIGTIGT! Fare for beskadigelse

Vennligst les disse instruksjonene nøye og følg alle anvisninger, retningslinjer og advarsler i denne produktveiledningen for å sikre at du installerer, bruker og vedlikeholder produktet ordentlig til enhver tid. Disse instruksjonene MÅ alltid følge med produktet.

Ved å bruke dette produktet bekrefter du at du har lest alle anvisninger, retningslinjer og advarsler grundig, og at du forstår og samtykker i å overholde vilkårene slik de er presentert her. Du godtar å bruke dette produktet kun til tiltenkt formål og bruksområder, og i samsvar med anvisningene, retningslinjene og advarslene slik de er presentert i denne produktveiledningen, så vel som i samsvar med alle gjeldende lovbestemmelser og forskrifter. Hvis anvisningene og advarslene som er presentert her, ikke blir lest og fulgt, kan det føre til personskader hos deg selv eller andre, skader på produktet eller skader på annen eiendom i nærheten. Denne produktveiledningen med sine anvisninger, retningslinjer og advarsler, samt relatert dokumentasjon, kan være underlagt endringer og oppdateringer. For oppdatert produktinformasjon, se documents.dometic.com.

Innhold

1 Sikkerhetsinstruksjoner 66
2 Leveringsomfang.... 67
3 Valgfritt tilbehør. 67
4 Forskriftsmessig bruk 68
5 Før montering 68
6 Installasjon 69
7 Betjening 70
8 Rengjøring og vedlikehold....71
9 Feilretting 72
10 Garanti....72
11 Avfallshändtering 72

1 Sikkerhetsinstruksjoner

Følg sikkerhetsregler og vilkår fra kjøretøyprodusent og serviceverkste- der.

ADVARSEL! Manglende overholdelse av disse advarslene kan resultere i alvorlige personskader, eventuelt med døden til følge.

Helsefare

- Ikke overskrid den maksimalt tillatte kjørehastigheten, da takvinduet kan skades. Deler som løsner, kan komme til å skade personer i omgivelsene.

FORSIKTIG! Manglende overholdelse av disse forsiktighetsvars- lene kan resultere i mindre til moderate personskader.

Helsefare

• Kontroller at takvinduet er forskriftsmessig låst før turen starter.
• Kontroller at takvinduet ikke har skader før turen starter (f.eks. spenningssprekker i akrylglasset).
• Ikke åpne takvinduet under kjøringen.

PASS PÅ! Fare for skader

• Kontakt umiddelbart et fagverksted hvis det oppstår feil.
• Ikke trä på glasskuppelen.
• Ikke åpne vinduet hvis det regner eller blåser mye.
• Lukk takvinduet når det regner og snør.
• Ikke forlat kjøretøyet med åpent takvindu.
• Hold takvinduet fritt for snø og is.

2 L e v e r i n g s

Antall Betegnelse

4 Forskriftsmessig bruk

Takvinduet Mini Heki FL er egnet for montering i campingvogner.

Maksimalt tillatt kjørehastighet er 130 km/t, da det kan oppstå støy pga. montering av utstyret, eller fordi det kan oppstå skader. Ved høy støyutvikling kan du benytte en spoiler (Tilbehør).

Dette produktet er kun egnet for det tiltenkte formålet og bruksområdet i samsvar med disse instruksjonene.

Denne veiledningen gir informasjon som er nødvendig for korrekt installasjon og/eller bruk av produktet. Feilaktig installasjon og/eller ukorrekt bruk eller vedlikehold vil resultere i en utilfredsstillende ytelse og mulig svikt.

Produsenten fraskriver seg ethvert ansvar for personskader eller materielle skader på produktet som følge av:

• Ukorrekt montering eller tilkobling, inkludert for høy spenning
• Ukorrekt vedlikehold eller bruk av andre reservedeler enn originale reservedeler levert av produsenten
• Modifisering av produktet uten at det er gitt uttrykkelig godkjenning av produ-senten
• Bruk til andre formål enn beskrevet i denne veiledningen

Dometic forbeholder seg rettigheten til å endre produktet ytre og produktspesifikasjoner.

5 F ø r m o n t e

▶ Kontroller kjøretøyets taktykkelse før monteringen. Kontakt kjøretøyprodusenten hvis du lurer på noe.
▶ Pass på følgende ved valg av montasjested:
- Tilstøtende komponenter (takreling eller feste- og forsterkingsdeler), ledninger og innbyggingsskap inne i kjøretøyet må ikke bli skadet når man sager utsparingen.
- Det må være tilstrekkelig plass til montering av innvendige og utvendige rammer.
- Monter takvinduet kun på plane og parallelle innvendige og utvendige takflater med en maks. skråstilling på 15° overfor horisontalene.
- Du kan bruke en eksisterende takutsparing hvis takvinduet passer inn.

6 Installasjon

PASS PÅ! Fare for skader

Hvis du ikke har nok teknisk kunnskap om montering av komponenter i kjøretøy, må du få fagfolk til å montere takvinduet.

6.1 Skjær ut hullet

Se fig. 2

6.2 Bruke forsterkingslistene

Tillegg til fig. 3

1. Før innmonteringen må du avklare om takutsparingen må forsterkes.
2. Fjern skummingen avhengig av bredden på forsterkingslistene (ikke inkludert) (A).
3. Tilpass forsterkingslistene (B).

6.3 Montering av takvinduet

Leveranseomfanget inneholder et monteringssett som er egnet for taktykkelsene 23 – 42 mm eller 43 – 60 mm:

• Taktykkelse 23 – 42 mm: Art. nr. 9620008857
- Taktykkelse 43 – 60 mm: Art. nr. 9620008880

1. Mål taktykkelsen W.
2. Avkort hylsene til målet H (se tabell).
3. Bruk skruene med passende lengde (se tabell).

Se fig. 5

▶ Kontroller at takvinduet har tilstrekkelig avstand (ca.1 til 2 mm) til takutsparingen hele veien rundt.

Se fig. 6

▶ Rengjør hullet i montasjeområdet.

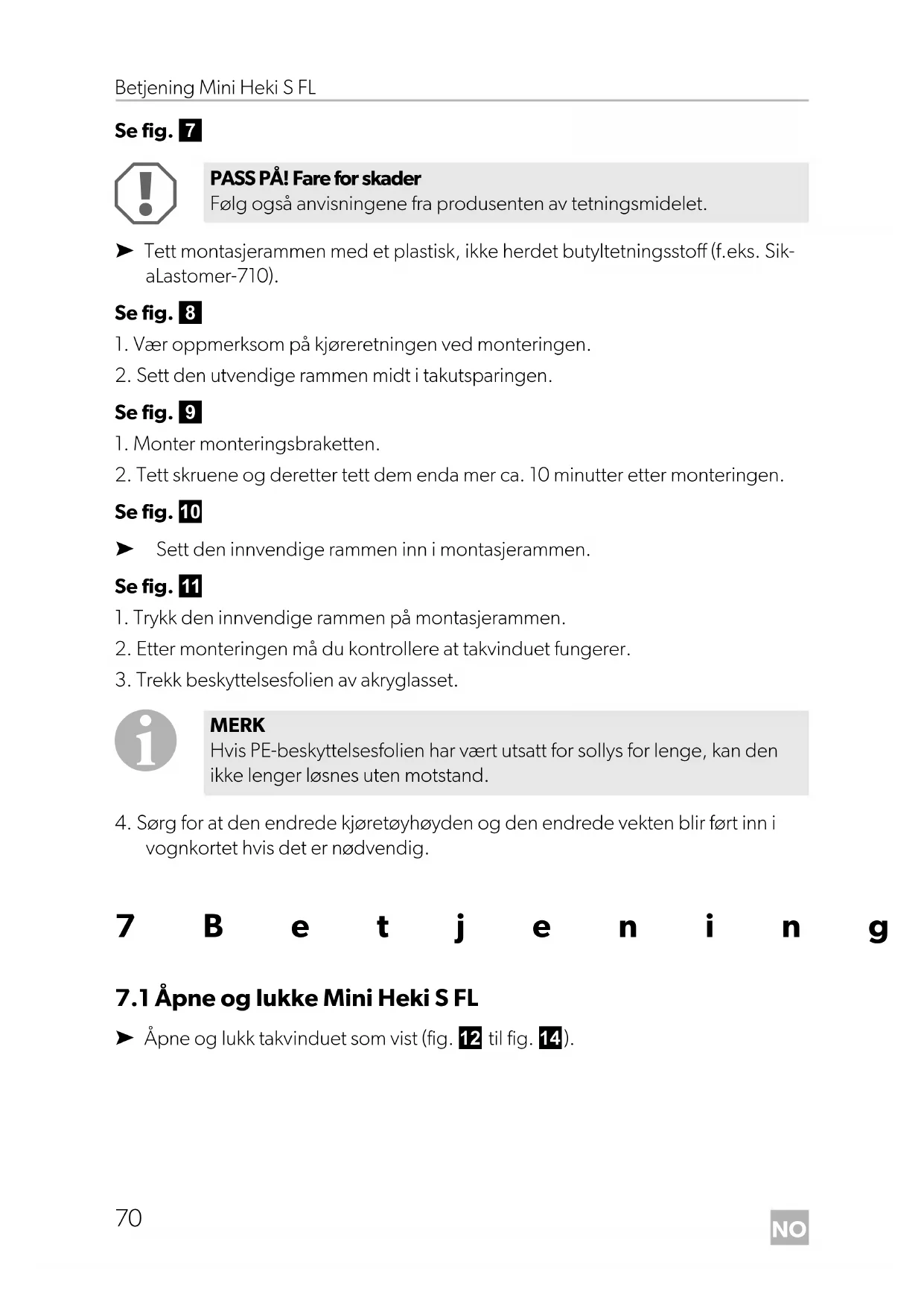

Se fig. 7

PASS PÅ! Fare for skader

Følg også anvisningene fra produsenten av tetningsmidelet.

▶ Tett montasjerammen med et plastisk, ikke herdet butyltetningsstoff (f.eks. Sik-aLastomer-710).

Se fig. 8

1. Vær oppmerksom på kjøreretningen ved monteringen.
2. Sett den utvendige rammen midt i takutsparingen.

Se fig. 9

1. Monter monteringsbraketten.
2. Tett skruene og deretter tett dem enda mer ca. 10 minutter etter monteringen.

Se fig. 10

▶ Sett den innvendige rammen inn i montasjerammen.

Se fig. 11

1. Trykk den innvendige rammen på montasjerammen.
2. Etter monteringen må du kontrollere at takvinduet fungerer.
3. Trekk beskyttelsesfolien av akryglasset.

MERK

Hvis PE-beskyttelsesfolien har vært utsatt for sollys for lenge, kan den ikke lenger løsnes uten motstand.

1. Sørg for at den endrede kjøretøyhøyden og den endrede vekten blir ført inn i vognkortet hvis det er nødvendig.

7 B e t j e n i n g

7.1 Åpne og lukke Mini Heki S FL

▶ Åpne og lukk takvinduet som vist (fig. 12 til fig. 14).

7.2 Åpne og lukke rullegardiner (fig. 15)

PASS PÅ! Fare for skader pga. oppbygging av varme mellom rullegardinen og glassruten.

Du kan justere blendingsgardinen og insektsnettet uavhengig av hverandre.

▶ Ta tak i håndtaksforsenkingen på rullegardinene, og trekk dem til ønsket stilling.

8 Rengjøring og vedlikehold

PASS PÅ! Fare for skader

Ikike bruk skarpe eller harde hjelpemidler til rengjøring, da det kan skade akrylglasset. Du må spesielt ikke bruke rengjøringsmidler som inneholder alkohol.

Bruk kun rengjøringsmidler som er anbefalt av produsenten (se dometic.com).

MERK

Ved sterk solstråling blir takkuppelen uklar. Den blir klar igjen straks den avkjøles.

Rengjør rullegardinene med mildt såpevann og vann.

9 Feilretting

Problem Mulig årsak Løsningsforslag

Takvinduet kan ikke lukkes helt.	Smuss mellom glasset ogrammen	Rengjør vinduet.Fjern løv og kvister fra flaten mellom glasset og rammen.
Insektnettet eller blendingsgardinen kan ikkebeveges.	Smuss i sideføringene Rengjør sideføringene.

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

• Kopi av kvitteringen med kjøpsdato
• Årsak til reklamasjonen eller beskrivelse av feilen

Vær oppmerksom på at reparasjoner som utføres selv, eller som ikke utføres på en profesjonell måte, kan gå ut over sikkerheten og føre til at garantien blir ugyldig.

▶ Lever emballasje til resirkulering så langt det er mulig.
For å kaste produktet endelig ta kontakt med det lokale resirkuleringssenteret eller faghandler om hvordan du kan gjøre dette i overensstemmelse med gjeldende avfallshåndteringsforskrifter.
