Mini Heki S FL - Belysning DOMETIC - Gratis brugsanvisning og manual

Produkttype	Tagkuppel (tagvindue) til caravan
Mærke	Dometic
Model	Mini Heki S FL
Forventet brug	Installation i caravans
Maksimal tilladt hastighed	130 km/t
Kompatibel tagtykkelse	23 til 42 mm (ref. 9620008857) eller 43 til 60 mm (ref. 9620008880)
Indhold i leverancen	Udvendig ramme med glaskuppel, monteringsramme, indvendig ramme, 12 lange skruer, 12 korte skruer
Ekstra tilbehør	Deflektor (ref. 9104100260)
Hovedfunktioner	Manuel åbning og lukning, mørklægningsgardin, myggenet
Åbning og lukning	Manuel via håndtag
Integrerede gardiner	Mørklægningsgardin og myggenet justeres separat
Brugsforholdsregler	Luk og lås før kørsel; må ikke åbnes under kørsel; må ikke trædes på kuplen
Rengøring og vedligeholdelse	Akrylglas: vand og mild sæbe, undgå alkohol og skarpe genstande; gardiner: mildt vaskemiddel og vand
Fejlfinding	Renholdelse af ramme og sideføringer
Garanti	Lovbestemt garanti; kontakt forhandleren
Bortskaffelse	Genbrug via specialiserede centre
Reparerbarhed	Originale reservedele anbefales; reparationer af autoriseret personale

Ofte stillede spørgsmål - Mini Heki S FL DOMETIC

Hvad er den maksimale tilladte hastighed med tagkuplen Mini Heki S FL?

Den maksimale tilladte hastighed er 130 km/t. Derudover kan der opstå støj eller skader. Ved kraftig støj kan en deflektor (ekstra tilbehør) anvendes.

Hvordan installeres tagkuplen Mini Heki S FL?

Installation kræver en udskæring i taget i overensstemmelse med tagtykkelsen (23-42 mm eller 43-60 mm). Brug den passende monteringsramme, eventuelt forstærkningsstænger og et fleksibelt, ikke-hærdende tætningsmiddel. Spænd skruerne og kontroller funktionen efter montering.

Kan man åbne tagkuplen under kørsel?

Nej, det er forbudt at åbne tagvinduet under kørslen. Kontrollér altid, at det er korrekt lukket og låst, før du kører.

Hvordan vedligeholder man kuplens akrylglas?

Rengør med vand og mild sæbe. Brug ikke alkohol eller skarpe/hårde genstande, der kan ridse glasset. Anbefalede rengøringsprodukter findes på dometic.com.

Hvad gør jeg, hvis taget ikke lukker helt?

Kontrollér, om der er snavs, blade eller grene mellem glasset og rammen. Rengør disse områder grundigt. Hvis problemet fortsætter, kontakt et specialiseret værksted.

Hvordan bruger jeg rullegardinerne?

Mørklægningsgardinet og myggenettet kan justeres separat. Grib håndtaget og træk til den ønskede position. Ved kraftig sol, luk kun mørklægningsgardinet to tredjedele for at undgå varmeophobning.

Hvad er indholdet i leverancen af Mini Heki S FL?

Pakken indeholder: en udvendig ramme med glaskuppel, en monteringsramme, en indvendig ramme, 12 lange skruer og 12 korte skruer. Tilbehør som deflektor sælges separat.

Er tagkuplen egnet til alle køretøjer?

Den er designet til caravans. Tagtykkelsen skal være mellem 23 og 60 mm. Overfladen skal være plan med en maksimal hældning på 15° i forhold til vandret.

Hvordan rengør jeg tagkuplens gardiner?

Gardinerne rengøres med mildt vaskemiddel fortyndet i vand. Undgå slibende produkter. Brug en blød klud og skyl med rent vand.

Hvad gør jeg, hvis myggenettet eller gardinet ikke glider længere?

Rengør sideføringerne, hvor snavs kan samle sig. Hvis problemet fortsætter efter rengøring, kontakt et specialiseret værksted.

BRUGSANVISNING Mini Heki S FL DOMETIC

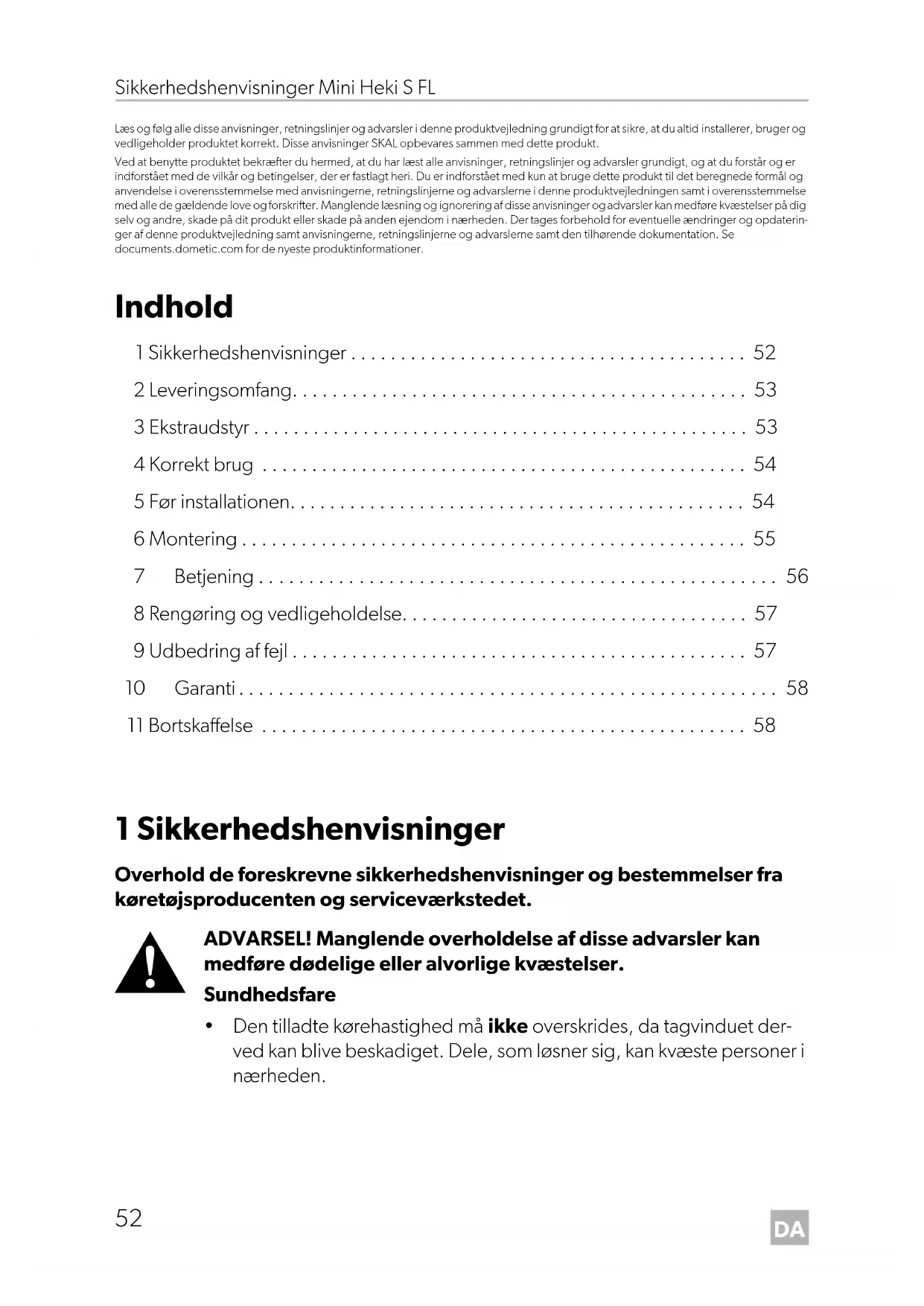

DA Tagvindue Monterings- og betjeningsvejledning . . . .52

Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledningen samt i overensstemmelse med alle de gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se documents.dometic.com for de nyeste produktinformationer.

Indhold

1 Sikkerhedshenvisninger 52
2 Leveringsomfang....53
3 Ekstraudstyr 53
4 Korrekt brug 54
5 Før installationen.... 54
6 Montering 55
7 Betjening 56
8 Rengøring og vedligeholdelse.... 57
9 Udbedring af fejl 57
10 Garanti....58
11 Bortskaffelse 58

1 Sikkerhedshenvisninger

Overhold de foreskrevne sikkerhedshenvisninger og bestemmelser fra køretøjsproducenten og serviceværkstedet.

- Den tilladte kørehastighed må ikke overskrides, da tagvinduet derved kan blive beskadiget. Dele, som løsner sig, kan kvæste personer i nærheden.

FORSIGTIG! Manglende overholdelse af disse forsigtighedshen-visninger kan medføre mindre eller moderate kvæstelser.

Sundhedsfare

• Kontrollér, at tagvinduet er lukket og låst korrekt, før du kører.
• Kontrollér tagvinduet for beskadigelser, før du kører (f.eks. revner i acrylglasset på grund af spænding).
• Å b n ikke vægvinduet under kørslen.

VIGTIGT! Fare for beskadigelse

• Opsøg omgående et autoriseret værksted, hvis der forekommer fejl.
• Træd ikke på glaskuplen.
• Å b n ikke vinduet ved kraftig vind eller regn.
• Luk tagvinduet ved regn og snefald.
• For l a d ikke køretøjet, når tagvinduet er åbnet.
• Hold tagvinduet fri for sne og is.

2 L e v e r i n g s

Nr. på

fig. 1

Antal Betegnelse

11 Udvendig ramme med glaskuppel

21 Monteringsramme

31 Indvendig ramme

4 12 Lang fastgørelsesskrue

12 Kort fastgørelsesskrue

3 Ekstraudstyr

Betegnelse Art.nr.

Spoiler 9104100260

4 Korrekt brug

Mini Heki S FL tagvinduet er velegnet til montering i campingvogne.

Den maks. tilladte hastighed er 130 km/h, da der afhængigt af køretøjskarosseri eller monteringsposition kan udvikles støj eller forekomme beskadigelser. Ved kraftig støjudvikling kan der anvendes en spoiler (tilbehør).

Dette produkt er kun egnet til dets beregnede formål og anvendelse i overensstemmelse med disse anvisninger.

Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller drift af produktet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl.

Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• ukorrekt samling eller forbindelse inklusive for høj spænding
• ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten
• ændringer på produktet uden udtrykkelig tilladelse fra producenten
• brug til andre formål end dem, der er beskrevet i vejledningen.

Dometic forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.

5 Før installationen

▶ Kontrollér før monteringen køretøjets tagtykkelse. Kontakt køretøjsproducenten, hvis du har spørgsmål.
▶ Vær opmærksom på følgende ved valg af monteringssted:
- Tilstødende komponenter (tagræling eller fastgørelses- og forstærkningsdele), ledninger og skabe i køretøjets indvendige rum må ikke beskadiges, når udsnittet saves ud.
– Der skal være tilstrækkelig plads til at montere den indvendige og udvendige ramme.
- Montér kun tagvinduet på plane og parallelle indvendige og udvendige tagflader med en maksimal skråstilling på 15° i forhold til vandret.
– Du kan anvende et eksisterende tagudsnit, hvis tagvinduet passer i det.

6 M o n t e r i n g

VIGTIGT! Fare for beskadigelse

Hvis du ikke har tilstrækkelig teknisk viden til at installere komponenterne i køretøjer, bør du lade en fagmand installere tagvinduet i køretøjet.

6.1 Udskæring af tagudsnit

Se fig. 2

6.2 Anvendelse af forstærkningslister

Tillæg til fig. 3

1. Afklar før monteringen, om tagudsnittet skal forstærkes.
2. Fjern skummet i overensstemmelse med forstærkningslistens bredde (ikke i leveringsomfanget) (A).
3. Tilpas forstærkningslisterne (B).

6.3 Montering af tagvinduet

Tillæg til fig. 4

Leveringsomfanget indeholder en monteringsramme, der er egnet til tagtykkelserne 23 – 42 mm eller 43 – 60 mm:

• Tagtykkelser 23 – 42 mm: aArt.nr. 9620008857

• Tagtykkelser 43 – 60 mm: art.nr. 9620008880

• Mål tagtykkelsen W.

• Afkort mufferne til målet H (se tabel).
• Anvend skruerne med passende længde (se tabel).

Se fig. 5

▶ Kontrollér, om tagvinduet har tilstrækkelig afstand (ca.1 til 2 mm) til tagudsnittet hele vejen rundt.

Se fig. 6

▶ Rengør tagudsnittet i monteringsområdet.

Se fig. 7

VIGTIGT! Fare for beskadigelse

Læs henvisningerne fra tætningsmiddelproducenten.

Sørg for at tætne monteringsrammen med et plastisk, ikke-hærdende butyltætningsmateriale (f.eks. Sika-Lastomer-710).

Se fig. 8

1. Vær opmærksom på kørselsretningen ved monteringen.
2. Sæt den udvendige ramme i midt i tagudsnittet.

Se fig. 9

1. Monter monteringsramme.
2. Spænd skruerne, og efterspænd dem ca. 10 minutter efter monteringen.

Se fig. 10

▶ Sæt den indvendige ramme ind i monteringsrammen.

Se fig. 11

1. Tryk den indvendige ramme på monteringsrammen.
2. Kontrollér tagvinduets funktion efter monteringen.
3. Træk PE-beskyttelsesfolien af acrylglasset.

BEMÆRK

Hvis PE-beskyttelsesfolien var udsat for sollyset for længe, kan den ikke længere løsnes uden at efterlade rester.

1. Få om nødvendigt køretøjets ændrede højde og den ændrede vægt registreret i indregistreringspapirerne.

7 B e t j e n i n g

7.2 Åbning og lukning af rullegardiner (fig. 15)

VIGTIGT! Fare for beskadigelse på grund af ophobet varme mellem rullegardinet og vinduet.

Ved kraftigt sollys må rullegardinet kun lukkes to tredjedel.

BEMÆRK

Rullegardinet og insektrullegardinet kan justeres separat.

Tag fat i grebsfordybningen på rullegardinet, og træk det til den ønskede stilling.

Anvend ikke skarpe og hårde midler til rengøringen, da det kan medføre en beskadigelse af acrylglasset. Anvend især ikke rengøringsmidler, der indeholder alkohol.

Anvend udelukkende rengøringsmidlerne, der anbefales af producenten (se dometic.com).

BEMÆRK

Ved kraftigt sollys bliver tagkuplen uklar. Den bliver klar igen, så snart den afkøles.

Rengør rullegardinerne med en mild sæbeopløsning og vand.

9 Udbedring af fejl

Fejl Mulig årsag Løsningsforslag

Tagvinduet kan ikke lukkes helt.	Smuds mellem glas og ramme	Rengør vinduet.Fjern løv og grene fra fladen mellem glas og ramme.
Insektrullegardinet og rullegardinet kan ikke forskydes.	Tilsmudsninger på sideføringerne	Rengør sideføringerne.

Hvis du ikke kan udbedre fejlen, skal du kontakte et autoriseret værksted.

10 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, bedes du kontakte din forhandler eller producentens afdeling i dit land (se dometic.com/dealer).

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse.

Vær opmærksom på, at egne eller uprofessionelle reparationer kan har sikkerheds-mæssige konsekvenser og kan gøre garantien ugyldig.

11 Bortskaffelse

Bortskaf så vidt muligt emballagemateriale sammen med det tilsvarende genbrugsaffald.
- Kontakt en lokal genbrugsstation eller din faghandel for at få de pågældende forskrifter om, hvordan du bortskaffer produktet i overensstemmelse med disse gældende forskrifter for bortskaffelse.
