Type de produit	Dôme de toit (fenêtre de toit) pour caravane
Marque	Dometic
Modèle	Mini Heki S FL
Utilisation prévue	Installation dans les caravanes
Vitesse maximale autorisée	130 km/h
Épaisseur de toit compatible	23 à 42 mm (réf. 9620008857) ou 43 à 60 mm (réf. 9620008880)
Contenu de la livraison	Cadre extérieur avec dôme en verre, cadre de montage, cadre intérieur, 12 longues vis, 12 courtes vis
Accessoires en option	Déflecteur (réf. 9104100260)
Fonctions principales	Ouverture et fermeture manuelle, store occultant, moustiquaire
Ouverture et fermeture	Manuelle via poignée
Stores intégrés	Store occultant et moustiquaire réglables séparément
Précautions d'utilisation	Fermer et verrouiller avant le trajet ; ne pas ouvrir en roulant ; ne pas marcher sur le dôme
Nettoyage et entretien	Verre acrylique : eau et savon doux, éviter alcool et objets tranchants ; stores : lessive douce et eau
Dépannage	Propreté du cadre et des guidages latéraux
Garantie	Garantie légale ; contacter le revendeur
Mise au rebut	Recyclage via centres spécialisés
Réparabilité	Pièces de rechange d'origine recommandées ; réparations par personnel agréé

FOIRE AUX QUESTIONS - Mini Heki S FL DOMETIC

Quelle est la vitesse maximale autorisée avec le dôme de toit Mini Heki S FL ?

La vitesse maximale autorisée est de 130 km/h. Au-delà, des bruits ou dommages peuvent survenir. En cas de bruits importants, un déflecteur (accessoire en option) peut être utilisé.

Comment installer le dôme de toit Mini Heki S FL ?

L'installation nécessite une découpe dans le toit, en respectant l'épaisseur du toit (23-42 mm ou 43-60 mm). Utiliser le cadre de montage adapté, des barres de renfort si nécessaire, et un produit d'étanchéité flexible non durcissant. Serrer les vis et vérifier le fonctionnement après montage.

Peut-on ouvrir le dôme de toit pendant la conduite ?

Non, il est interdit d'ouvrir la fenêtre de toit pendant le trajet. Il faut toujours vérifier qu'elle est correctement fermée et verrouillée avant de partir.

Comment entretenir le verre acrylique du dôme ?

Nettoyer avec de l'eau et un savon doux. Ne pas utiliser d'alcool ni d'objets coupants ou durs qui pourraient rayer le verre. Les produits de nettoyage recommandés sont disponibles sur dometic.com.

Que faire si le toit ne se ferme pas complètement ?

Vérifier s'il y a de la saleté, des feuilles ou des branches entre la vitre et le cadre. Nettoyer soigneusement ces zones. Si le problème persiste, consulter un atelier spécialisé.

Comment utiliser les stores à enrouleur ?

Le store occultant et la moustiquaire peuvent être réglés séparément. Saisir la poignée et tirer jusqu'à la position souhaitée. Par fort ensoleillement, ne fermer le store occultant qu'aux deux tiers pour éviter l'accumulation de chaleur.

Quel est le contenu de la livraison du Mini Heki S FL ?

Le pack contient : un cadre extérieur avec dôme en verre, un cadre de montage, un cadre intérieur, 12 longues vis et 12 courtes vis. Les accessoires comme le déflecteur sont vendus séparément.

Le dôme de toit est-il adapté à tous les véhicules ?

Il est conçu pour les caravanes. L'épaisseur du toit doit être comprise entre 23 et 60 mm. Il faut également que la surface soit plane avec une pente maximale de 15° par rapport à l'horizontale.

Comment nettoyer les stores du dôme de toit ?

Les stores se nettoient avec une lessive douce diluée dans de l'eau. Éviter les produits abrasifs. Utiliser un chiffon doux et rincer à l'eau claire.

Que faire si la moustiquaire ou le store ne coulisse plus ?

Nettoyer les guidages latéraux où la saleté peut s'accumuler. Si le problème persiste après nettoyage, consulter un atelier spécialisé.

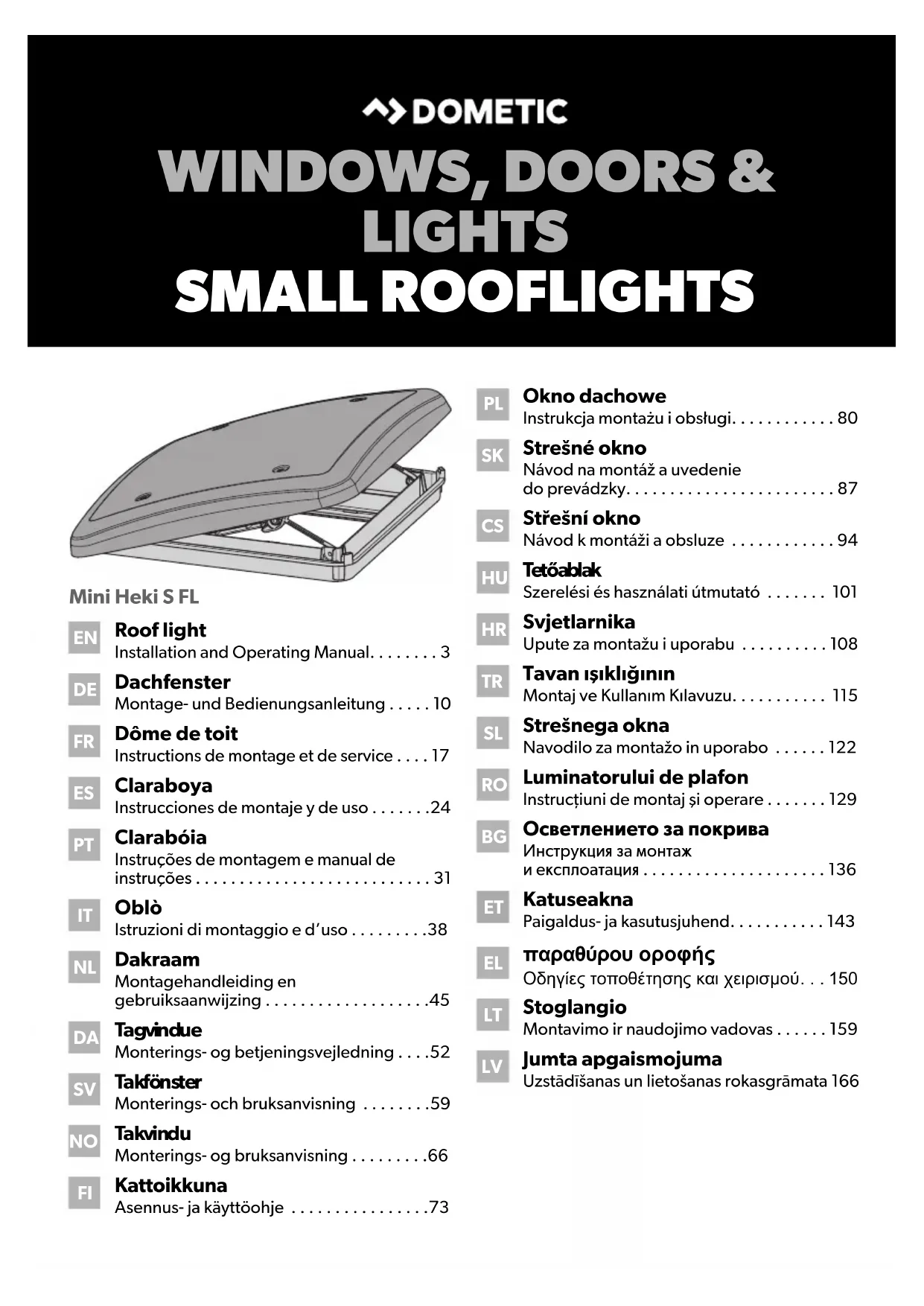

MODE D'EMPLOI Mini Heki S FL DOMETIC

FR Dôme de toit Instructions de montage et de service . . . 17

Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin d'installer, d'utiliser et d'entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit.

En utilisant ce produit, vous confirmez expressément avoir lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, veuillez consulter le site documents.dometic.com.

Sommaire

1 Consignes de sécurité .....17

2 Contenu de la livraison....18

3 Accessoires en option 18

4 Usage conforme....19

5 Avant l'installation....19

6 Installation 20

7 Utilisation.... 22

8 Nettoyage et entretien 22

9 Dépannage 23

10 Garantie....23

11 Mise au rebut. 23

1 Consignes de sécurité

Respectez les consignes de sécurité et autres prescriptions imposées par le constructeur du véhicule et par les professionnels de l'automobile.

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.

Risque pour la santé

- Ne dépassez pas la vitesse de conduite maximale autorisée au risque d'endommager le dôme de toit. Le détachement de pièces peut blesser des personnes se tenant dans les environs.

ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou de gravité modérée.

Risque pour la santé

• Avant de débuter votre trajet, vérifiez que la fenêtre de toit est correctement fermée et verrouillée.
• Avant de débuter votre trajet, vérifiez que la fenêtre de toit ne présente aucun dommage (ex. : des fissures dues aux tensions dans le plexiglas).
  • N ' o u v r e z pas la fenêtre de toit pendant le trajet.

AVIS ! Risque d'endommagement

• Contactez immédiatement une entreprise spécialisée si des pannes ou des dysfonctionnements surviennent.
• Ne marchez pas sur le dôme de toit.
• N'ouvrez pas la fenêtre en cas de vent violent ou de forte pluie.
• Fermez la fenêtre de toit en cas de pluie ou de neige.
• Ne quittez pas le véhicule en laissant la fenêtre de toit ouverte.
• Veillez à ce que la neige et la glace ne s'accumulent pas sur la fenêtre.

2 Contenu de la livraison

No. dans

fig. 1

Quantité Désignation

11 Cadre extérieur avec dôme en verre

21 Cadre de montage

31 Cadre intérieur

4 12 Longue vis de fixation

12 Courte vis de fixation

3 Accessoires en option

Désignation N° d'article

Déflecteur 9104100260

4 U s a g e c o n

Le dôme de toit Mini Heki S FL est adapté à une installation dans les caravanes.

La vitesse maximale autorisée est de 130 km/h, car selon la structure du véhicule ou la position de montage, il se peut que des bruits se fassent entendre ou que des dégâts surviennent. En cas d'émission de bruits importante, vous pouvez utiliser un déflecteur (Accessoires).

Ce produit convient uniquement à l'usage et à l'application prévus, conformément au présent manuel d'instructions.

Ce manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.

Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :

• d'un montage ou d'un raccordement incorrect, y compris d'une surtension
• d'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant
• de modifications apportées au produit sans autorisation explicite du fabricant
• d'usages différents de ceux décrits dans ce manuel.

Dometic se réserve le droit de modifier l'apparence et les spécifications produit.

5 A v a n t l ' i n

Avant le montage, veuillez vérifier l'épaisseur de toit de votre véhicule. En cas de questions, veuillez vous adresser au constructeur de votre véhicule.

Pour le choix de l'emplacement de montage, tenez compte des remarques suivantes :

• Les éléments adjacents (galerie de toit ou pièces de fixation et de renfort), les câbles et les cavités de l'habitable du véhicule ne doivent pas être endommagés lors de la découpe.
• Vous devez disposer d'assez de place pour monter les cadres intérieur et extérieur.
• Montez le dôme de toit uniquement sur des surfaces de toit planes et parallèles, aussi bien à l'intérieur qu'à l'extérieur, avec une pente maximale de 15° par rapport à l'horizontale.
• Vous pouvez utiliser une découpe de toit existante, si l'ouverture convient pour le dôme de toit.

6 Installation

AVIS ! Risque d'endommagement

Si vos connaissances techniques en matière d'installation d'éléments dans un véhicule sont insuffisantes, nous vous recommandons de faire installer la fenêtre de toit par un spécialiste.

6.1 Découpe de l'ouverture

Voir fig. 2

6.2 Utilisation des barres de renfort

Complémentaire à la fig. 3

1. Avant le montage, vérifiez si la découpe de toit doit être renforcée ou non.
2. Retirez la mousse en fonction de la largeur de la barre de renfort (non comprise dans la livraison) (A).
3. Insérez les barres de renfort (B).

6.3 Installation du dôme de toit

Complément de la fig. 4

Le contenu de la livraison comprend un cadre de montage, adapté aux épaisseurs de toit de 23 à 42 mm ou de 43 à 60 mm :

- Épaisseurs de toit 23 à 42 mm : N° d'art. 9620008857

- Épaisseurs de toit 43 à 60 mm : N° d'art. 9620008880

1. Mesurez l'épaisseur de toit W.
2. Raccourcissez les manchons à la hauteur H (voir tableau).
3. Utilisez les vis de longueur correspondante (voir tableau).

Voir fig. 5

▶ Observez un dégagement d'environ 1 à 2 mm entre le périmètre du dôme de toit et la découpe du toit.

Voir fig. 6

Nettoyez la découpe du toit dans la zone de montage.

Voir fig. 7

AVIS ! Risque d'endommagement

Respectez les instructions du fabricant du produit d'étanchéité.

Appliquez un produit d'étanchéité flexible non durcissant (ex. : SikaLastomer-710) sur le cadre de montage.

Voir fig. 8

1. Lors du montage, tenez compte du sens de la marche.
2. Installez le cadre extérieur au milieu de la découpe du toit.

Voir fig. 9

1. Installez le cadre de montage.
2. Serrez les vis, puis resserrez-les environ 10 minutes après le montage.

Voir fig. 10

▶ Installez le cadre intérieur dans le cadre de montage.

Voir fig. 11

1. Poussez le cadre intérieur dans le cadre de montage.
2. Après le montage, veuillez vérifier le fonctionnement du dôme de toit.
3. Retirez le film de protection du verre acrylique.

REMARQUE

Si le film protecteur en PE a été exposé trop longtemps à la lumière du soleil, il ne peut plus être détaché sans laisser de traces.

1. Faites noter les modifications de la hauteur et du poids du véhicule sur les papiers du véhicule, si nécessaire.

7 U t i l i s a t i

7.1 Ouverture et fermeture du dôme de toit Mini Heki S FL

▶ Ouvrez et fermez le dôme de toit comme illustré (fig. 12 à fig. 14).

7.2 Ouverture et fermeture des stores à enrouleur (fig. 15)

AVIS ! Risque d'endommagement en raison de l'accumulation de chaleur entre le store à enrouleur et la fenêtre.

En cas de fort rayonnement solaire, vous ne devez fermer le store occultant qu'aux deux tiers.

REMARQUE

Le store occultant et la moustiquaire peuvent être réglés séparément.

Saisissez la poignée du store à enrouleur et tirez-le dans la position souhaitée.

8 Nettoyage et entretien

AVIS ! Risque d'endommagement

N'utilisez aucun objet coupant ou dur pour le nettoyage du verre acry-lique. Cela risquerait de l'endommager. En particulier, n'utilisez pas de produits de nettoyage contenant de l'alcool.

Utilisez uniquement les produits de nettoyage recommandés par le fabricant (voir dometic.com).

REMARQUE

En cas de fort rayonnement solaire, le dôme de toit devient trouble. Il redevient clair dès qu'il refroidit.

Nettoyez les stores avec une lessive douce et de l'eau.

9

D

é

p

a

n

n

a

g

Panne Cause possible Solution proposée

Le toit ne se ferme pas complètement.	Il y a de la saleté entre la vitre et le cadre	Nettoyez la vitre.Retirez les feuilles mortes et les branches d’arbres qui se trouveraient entre la vitre et le cadre.
La moustiquaire ou le store occultant ne coulisse plus.	Il y a de la saleté dans les guidages latéraux	Nettoyez les guidages latéraux.

Si vous ne pouvez pas résoudre le problème, consultez un atelier spécialisé.

10 Garantie

La période de garantie légale s'applique. Si le produit est défectueux, contactez votre revendeur ou la filiale locale du fabricant (voir dometic.com/dealer).

Pour toutes réparations ou autres prestations de garantie, veuillez joindre au produit les documents suivants :

• une copie de la facture avec la date d'achat
• un motif de réclamation ou une description du dysfonctionnement

Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.

11 Mise au rebut

Dans la mesure du possible, jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Pour éliminer définitivement le produit, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé afin de vous informer sur les dispositions relatives au retraitement des déchets.
