Mini Heki S FL - Valgustus DOMETIC - Tasuta kasutusjuhend

Toote tüüp	Haagise katuseaken (katuseaken)
Bränd	Dometic
Mudel	Mini Heki S FL
Sihtotstarve	Paigaldamine haagistesse
Maksimaalne lubatud kiirus	130 km/h
Ühilduv katuse paksus	23–42 mm (viide 9620008857) või 43–60 mm (viide 9620008880)
Tarne sisu	Välisraam klaaskupliga, paigaldusraam, siseramm, 12 pikka kruvi, 12 lühikest kruvi
Valikulised tarvikud	Deflektor (viide 9104100260)
Peamised funktsioonid	Käsitsi avamine ja sulgemine, pimendav kardin, putukavõrk
Avamine ja sulgemine	Käsitsi käepideme abil
Integreeritud kardinad	Pimendav kardin ja putukavõrk eraldi reguleeritavad
Kasutusjuhised	Sulgege ja lukustage enne sõitu; ärge avage sõidu ajal; ärge astuge kuplile
Puhastus ja hooldus	Akrüülklaas: vesi ja pehme seep, vältige alkoholi ja teravaid esemeid; kardinad: õrn pesuvahend ja vesi
Tõrkeotsing	Raami ja külgjuhtikute puhtus
Garantii	Seadusjärgne garantii; võtke ühendust edasimüüjaga
Kõrvaldamine	Ringlussevõtt spetsialiseeritud keskuste kaudu
Remonditavus	Soovitatavad originaalvaruosad; remont volitatud personali poolt

Korduma kippuvad küsimused - Mini Heki S FL DOMETIC

Mis on maksimaalne lubatud kiirus Mini Heki S FL katuseaknaga?

Maksimaalne lubatud kiirus on 130 km/h. Sellest suurema kiiruse korral võivad tekkida müra või kahjustused. Tugeva müra korral võib kasutada deflektorit (valikuline tarvik).

Kuidas paigaldada Mini Heki S FL katuseaken?

Paigaldus nõuab katuse läbilõikamist, järgides katuse paksust (23–42 mm või 43–60 mm). Kasutage sobivat paigaldusraami, vajadusel tugevdusvardaid ja painduvat mittekõvastuvat tihendusainet. Pingutage kruvid ja kontrollige pärast paigaldamist töökorras olekut.

Kas katuseakut saab sõidu ajal avada?

Ei, katuseakent ei tohi sõidu ajal avada. Enne teele asumist tuleb alati kontrollida, et see on korralikult suletud ja lukustatud.

Kuidas hooldada kupli akrüülklaasi?

Puhastage vee ja pehme seebiga. Ärge kasutage alkoholi ega teravaid või kõvasid esemeid, mis võiksid klaasi kriimustada. Soovitatavad puhastustooted on saadaval veebilehel dometic.com.

Mida teha, kui katus ei sulgu täielikult?

Kontrollige, kas klaasi ja raami vahel on mustust, lehti või oksi. Puhastage need alad hoolikalt. Kui probleem püsib, pöörduge spetsialiseeritud töökotta.

Kuidas kasutada rullkardinaid?

Pimendavat kardinat ja putukavõrku saab eraldi reguleerida. Haarake käepidemest ja tõmmake soovitud asendisse. Tugeva päikese korral sulgege pimendav kardin ainult kahe kolmandikuni, et vältida soojuse kogunemist.

Mis on Mini Heki S FL tarne sisu?

Pakett sisaldab: välisraam klaaskupliga, paigaldusraam, siseraam, 12 pikka kruvi ja 12 lühikest kruvi. Tarvikud nagu deflektor müüakse eraldi.

Kas katuseaken sobib kõikidele sõidukitele?

See on mõeldud haagistele. Katuse paksus peab olema vahemikus 23–60 mm. Samuti peab pind olema tasane, maksimaalse kaldega 15° horisontaali suhtes.

Kuidas puhastada katuseakna kardinaid?

Kardinaid puhastatakse õrna pesuvahendi vees lahusega. Vältige abrasiivseid tooteid. Kasutage pehmet lappi ja loputage puhta veega.

Mida teha, kui putukavõrk või kardin ei libise?

Puhastage külgjuhtikud, kuhu mustus võib koguneda. Kui probleem pärast puhastamist püsib, pöörduge spetsialiseeritud töökotta.

KASUTUSJUHEND Mini Heki S FL DOMETIC

ET Katuseakna Paigaldus- ja kasutusjuhend.....143

Lugege see juhend tähelepanelikult läbi ja järgige köiki selles esitatud juhiseid, suuniseid ja hoiatusi, et tagada alati toote õigesti paigaldamine, kasutamine ning hooldamine. Juhend PEAB jääma selle toote juurde.

Toote kasutamisega kinnitate, et olete köik juhised, suunised ja hoiatused tähelepanelikult läbi lugenud ning möistate ja nõustute järgima nendes sätestatud tingimusi. Nõustute kasutama seda toodet üksnes ettenähtud eesmärgil ja otstarbel ning kooskõlas tootejuhendis sätestatud juhiste, suuniste ja hoiatusega, samuti kooskõlas köigi kohaldatavate õigusaktide ja eeskirjadega. Siin sätestatud juhiste ja hoiatuste lugemise ja järgimise eiramine võib põhjustada vigastusi teile ja kolmandatele isikutele, kahjustada teie toodet või läheduses asuvat muud vara. Toote tootejuhendit, sh juhiseid, suuniseid ja hoiatusi ning nendega seotud dokumentatsiooni, võidakse muuta ja uuendada. Värskeima too-teteabe leiate veebisaidilt documents.dometic.com.

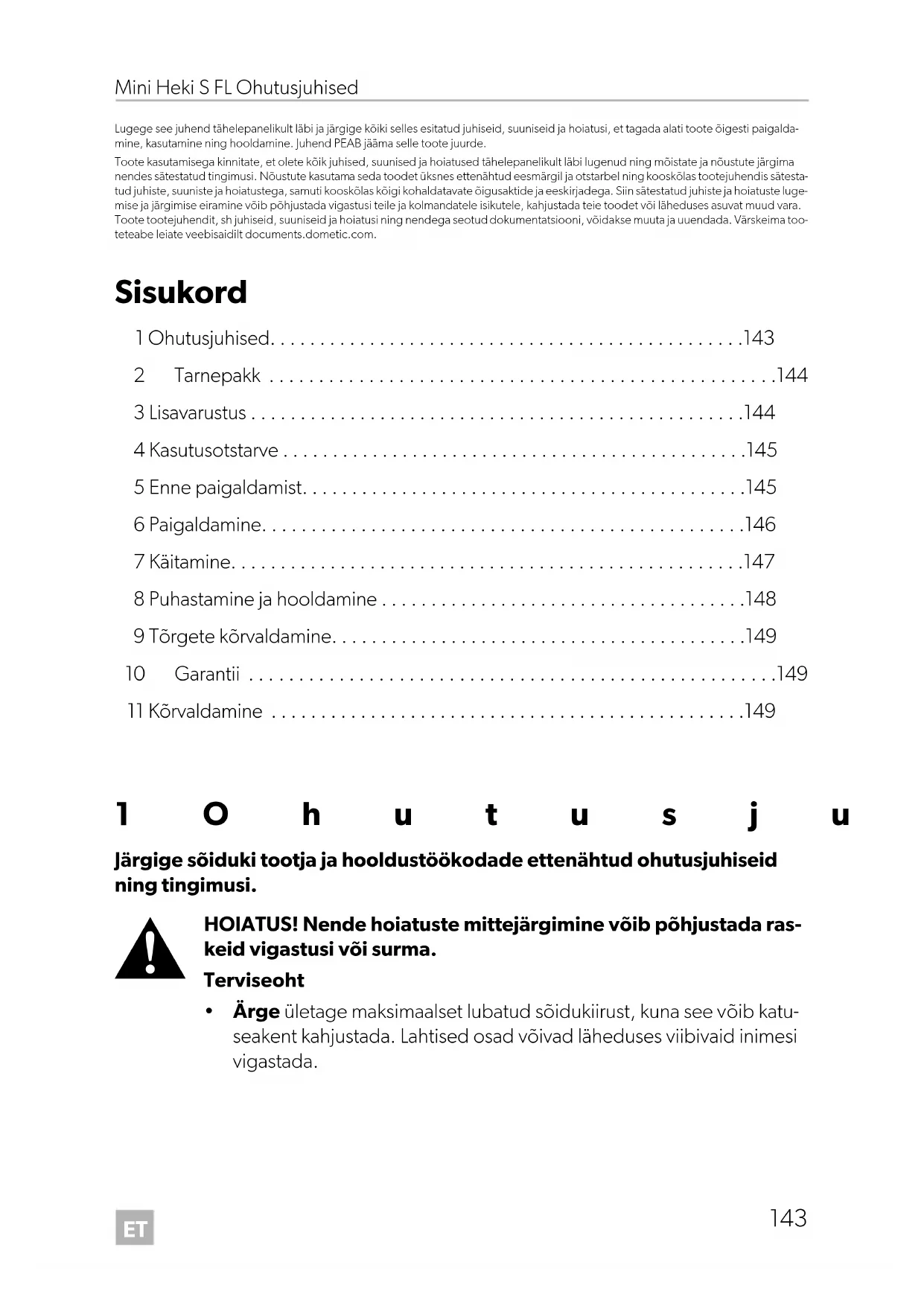

Sisukord

1 Ohutusjuhised....143
2 Tarnepakk ....144
3 Lisavarustus....144
4 Kasutusotstarve....145
5 Enne paigaldamist....145
6 Paigaldamine....146
7 Käitamine....147
8 Puhastamine ja hooldamine ....148
9 Tõrgete kõrvaldamine....149
10 Garantii 149
11 Körvaldamine ....149

1 O h u t u s j u

Järgige söiduki tootja ja hooldustöökodade ettenähtud ohutusjuhiseid ning tingimusi.

HOIATUS! Nende hoiatuste mittejärgimine võib põhjustada raskeid vigastusi või surma.

Terviseoht

- Ärge ületage maksimaalset lubatud sõidukiirust, kuna see võib katuseakent kahjustada. Lahtised osad võivad läheduses viibivaid inimesi vigastada.

ETTEVAATUST! Nende ettevaatusabinõude mittejärgimine võib põhjustada kergeid või mõõdukaid vigastusi.

Terviseoht

• Enne söidu algust kontrollige, kas katuseaken on suletud ja korralikult kinni.
• Enne sõidu algust kontrollige, katuseakent kahjustuste (näiteks pingepraod akrüülklaasis) tuvastamiseks.
• Ärge avage katuseakent söidu ajal.

TÄHELEPANU! Kahjustuste oht

• Rikete või häirete tekkimisel pidage kohe nõu eritöökojaga.
• Ärge astuge klaaskuplile.
• Ärge avage akent tugeva tuule või vihma korral.
• Vihma ja lumesaju korral sulgege katuseaken.
• Ärge lahkuge söiduki juurest, kui katuseaken on avatud.
• Hoidke katuseaken lumest ja jääst puhas.

2 T a r n e p a k k

Nrjoonis 1	TotalNimetus
1 1 Välisraam koos klaaskupliga
2 1 Kinnitusraam
3 1 Siseraam
4	12	Pikad kinnituskruvid
	12	Lühikesed kinnituskruvid

3 Lisavarustus

Nimetus Tootenr

Spoiler 9104100260

4 Kasutusotstarve

Katuseaken Mini Heki S FL sobib paigaldamiseks haagissuvilatesse.

Maksimaalne lubatud kiirus on 130 km/h, kuna sõiduki kujust või paigaldusasendist olenevalt võib tekkida müra või kahjustus. Liigse müra korral võib kasutada spoilerit (lisavarustus).

See toode sobib kasutamiseks üksnes ettenähtud otstarbel ja käesolevas kasutusjuhendis toodud valdkonnas.

Käesolev juhend sisaldab teavet, mis on vajalik toote korrektseks paigaldamiseks ja/või kasutamiseks. Halva paigalduse ja/või valesti kasutamise või hooldamise korral halvenevad tööomadused ja võib tekkida rike.

Tootja ei võta vastutust mis tahes kahju või tootekahjustuse eest, mis on tingitud mõnest järgmisest asjaolust:

• valesti kokkupanek või ühendamine, sh liigpinge;
• valesti hooldamine või tootja poolt ette nähtud originaalvaruosadest erinevate varuosade kasutamine;
• tootel ilma tootja selge loata tehtud muudatused;
• kasutamine otstarbel, mida ei ole kasutusjuhendis kirjeldatud.

Dometic jätab endale õiguse muuta toote välimust ja tehnilisi näitajaid.

5 E n n e p a i g

▶ Enne paigaldamist kontrollige sõiduki katuse paksust. Küsimuste korral pidage nõu sõiduki tootjaga.
Järgige paigalduskoha valimisel järgmiseid juhiseid.

– Külgnevad komponendid (katuseraam või -kinnitus ja tugevdusdetailid), kaablid ja kilbid ei tohi augu saagimisel kahjustada saada.
– Sise- ja välisraami paigaldamiseks peab olema piisavalt ruumi.
– Paigutage katuseaken ainult tasasele ja paralleelsele katuse sise- ja välispinnale, mille kalle horisontaalasendi suhtes on kuni 15°.
- Võite kasutada olemasolevat auku katuses, kui katuseaken sellesse sobib.

6 Paigaldamine

TÄHELEPANU! Kahjustuste oht

Kui teil ei ole komponentide sõidukisse paigaldamiseks piisavalt tehnilisi teadmisi, peaksite laskma katuseakna spetsialistil sõidukisse paigaldada.

6.1 Augu lõikamine

Vt joonis 2

6.2 Tugevdussiinide kasutamine

Lisateave jaotisele joonis 3

1. Enne paigaldamist kontrollige, kas katuseava vajab tugevdamist.
2. Eemaldage vahtplast tugevdussiini laiuselt (ei kuulu tarnekomplekti) (A).
3. Pange tugevdussiinid paika (B).

6.3 Katuseakna paigaldamine

Lisateave jaotisele joonis 4

Tarnekomplekti kuulub kinnitusraam, mis sobib 23 – 42 mm või 43 – 60 mm paksusele katusele.

• Katuse paksus 23 – 42 mm: tootenr: 9620008857

• Katuse paksus 43 – 60 mm: tootenr: 9620008880

• Möötke katuse paksus W.

• Lühendage ümbrised möödule H (vt tabelit).
• Kasutage sobiva pikkusega kruvisid (vt tabelit).

Vt joonis 5

▶ Kontrollige, kas katuseakna ümber on katuses olevas avas piisavalt ruumi (u 1–2 m m).

Vt joonis 6

▶ Puhastage katuses olev ava paigaldamise piirkonnas.

Vt joonis 7

TÄHELEPANU! Kahjustuste oht

Järgige tihendi tootja juhiseid.

▶ Tihendage kinnitusraam elastse mittekõvastuva hermeetikuga (nt SikaLastomer-710).

Vt joonis 8

1. Pidage paigaldamisel silmas sõidusuunda.
2. Paigutage välisraam katuses oleva ava keskele.

Vt joonis 9

1. Paigaldage kinnitusraam.
2. Keerake kruvid kinni ja pingutage neid uuesti 10 minutit pärast paigaldamist.

Vt joonis 10

▶ Paigutage siseraam kinnitusraami sisse.

Vt joonis 11

1. Vajutage siseraam kinnitusraamile.
2. Pärast paigaldamist kontrollige, kas katuseaken töötab öigesti.
3. Eemaldage kaitsekile akrüülklaasilt.

MÄRKUS

Kui kaitsekile on liiga kaua päikese käes, ei saa seda ilma jääkideta eemaldada.

1. Vajaduse korral sisestage söiduki dokumentidesse söiduki uus körgus ja mass.

7 K ä i t a m i n e

7.1 Katuseakna Mini Heki S FL avamine ja sulgemine

▶ Avage ja sulgege katuseakent, nagu näidatud (joonis 12 kuni joonis 14).

7.2 Rulookardinate avamine ja sulgemine (joonis 15)

TÄHELEPANU! Rulookardina ja aknaklaasi vahel tekkivast kuumusest tingitud kahjustuste oht.

Tugeva päikesevalguse korral sulgege rulookardin ainult kahe kolmandiku ulatuses.

MÄRKUS

Pimendavat rulookardinat ja putukavõrku saab eraldi reguleerida.

Hoidke rulookardina süvendis olevat käepidet ja tömmake see soovitud asen-disse.

8 Puhastamine ja hooldamine

TÄHELEPANU! Kahjustuste oht

Ärge kasutage teravaid ega kõvu esemeid, kuna need võivad akrüülklaasi kahjustada. Kindlasti ei tohi kasutada alkoholi sisaldavaid puhastusvahendeid.

Kasutage ainult tootja poolt heaks kiidetud puhastusvahendeid (vt dometic.com).

MÄRKUS

Ereda päikesevalguse käes muutub katusekuppel tuhmiks. Pärast maha jahtumist on see jälle läbipaistev.

▶ Puhastage rulookardinat õrnatoimelise seebi ja veega.

9 T õ r g e t e k á

TõrgeVõimalik põhjus Soovitatav abinõu

Katuseaken ei sulgu täielikult.	Klaasi ja raami vahel on mus- tus	Puhastage aken.Eemaldage klaasi ja raami vahelt kõik lehed ja oksad.
Putukavõrku või pimen- davat rulookardinat ei saa liigutada.	Külgjuhikutes on mustus Puhastage külgjuhikud.

Kui te ei saa viga kõrvaldada, võtke ühendust eritöökojaga.

10 Garantii

Kehtib seadusega ettenähtud garantii. Kui toode on defektne, võtke ühendust edasimüüjaga või tootja kohaliku filiaaliga (vaadake dometic.com/dealer).

Remondi- ja garantiitööde tegemiseks lisage alljärgnevad dokumendid, kui toote meile saadate:

• Ostukuupäevaga arve koopia
  • Kaebuse põhjus või vea kirjeldus

Pange tähele, et kui parandate ise või lasete mittekutselisel parandajal seda teha, võib see ohutust mõjutada ja garantii kehtetuks muuta.

11 Körvaldamine

Kui võimalik, pange pakkematerjal vastavasse ringlussevõetava prügi kasti.
Küsige nõu kohalikust ringlussevõtukeskusest või edasimüüjalt, kuidas anda toode kehtivate jäätmekäitlusnõuetega kooskõlas jäätmekäitlusse.
