Produkttyp	Dachhaube (Dachfenster) für Wohnwagen
Marke	Dometic
Modell	Mini Heki S FL
Vorgesehene Verwendung	Einbau in Wohnwagen
Zulässige Höchstgeschwindigkeit	130 km/h
Kompatible Dachstärke	23 bis 42 mm (Ref. 9620008857) oder 43 bis 60 mm (Ref. 9620008880)
Lieferumfang	Außenrahmen mit Glasdom, Montagerahmen, Innenrahmen, 12 lange Schrauben, 12 kurze Schrauben
Optional erhältliches Zubehör	Windabweiser (Ref. 9104100260)
Hauptfunktionen	Manuelles Öffnen und Schließen, Verdunkelungsrollo, Insektenschutz
Öffnen und Schließen	Manuell über Griff
Integrierte Rollos	Verdunkelungsrollo und Insektenschutz getrennt einstellbar
Nutzungshinweise	Vor der Fahrt schließen und verriegeln; während der Fahrt nicht öffnen; nicht auf den Dom treten
Reinigung und Pflege	Acrylglas: Wasser und mildes Spülmittel, Alkohol und scharfe Gegenstände vermeiden; Rollos: mildes Waschmittel und Wasser
Fehlerbehebung	Sauberkeit des Rahmens und der seitlichen Führungen
Garantie	Gesetzliche Garantie; Händler kontaktieren
Entsorgung	Recycling über Fachzentren
Reparierbarkeit	Originalersatzteile empfohlen; Reparaturen durch autorisiertes Personal

Häufig gestellte Fragen - Mini Heki S FL DOMETIC

Wie hoch ist die zulässige Höchstgeschwindigkeit mit der Dachhaube Mini Heki S FL?

Die zulässige Höchstgeschwindigkeit beträgt 130 km/h. Darüber hinaus können Geräusche oder Schäden auftreten. Bei starken Geräuschen kann ein Windabweiser (optionales Zubehör) verwendet werden.

Wie installiere ich die Dachhaube Mini Heki S FL?

Die Installation erfordert einen Ausschnitt im Dach unter Berücksichtigung der Dachstärke (23-42 mm oder 43-60 mm). Verwenden Sie den passenden Montagerahmen, ggf. Verstärkungsstangen und ein flexibles, nicht aushärtendes Dichtmittel. Ziehen Sie die Schrauben an und überprüfen Sie die Funktion nach dem Einbau.

Kann man die Dachhaube während der Fahrt öffnen?

Nein, es ist verboten, das Dachfenster während der Fahrt zu öffnen. Vor Fahrtantritt muss stets überprüft werden, dass es richtig geschlossen und verriegelt ist.

Wie pflege ich das Acrylglas der Haube?

Reinigen Sie es mit Wasser und einem milden Spülmittel. Verwenden Sie keinen Alkohol und keine scharfen oder harten Gegenstände, die das Glas zerkratzen könnten. Empfohlene Reinigungsprodukte sind auf dometic.com erhältlich.

Was tun, wenn sich die Haube nicht vollständig schließen lässt?

Überprüfen Sie, ob sich Schmutz, Blätter oder Äste zwischen der Scheibe und dem Rahmen befinden. Reinigen Sie diese Bereiche gründlich. Wenn das Problem weiterhin besteht, wenden Sie sich an eine Fachwerkstatt.

Wie benutzt man die Rollos?

Das Verdunkelungsrollo und das Insektenschutzrollo können getrennt eingestellt werden. Greifen Sie den Griff und ziehen Sie ihn in die gewünschte Position. Bei starker Sonneneinstrahlung das Verdunkelungsrollo nur zu zwei Dritteln schließen, um Hitzestau zu vermeiden.

Was ist im Lieferumfang des Mini Heki S FL enthalten?

Das Paket enthält: einen Außenrahmen mit Glasdom, einen Montagerahmen, einen Innenrahmen, 12 lange Schrauben und 12 kurze Schrauben. Zubehör wie der Windabweiser wird separat verkauft.

Ist die Dachhaube für alle Fahrzeuge geeignet?

Sie ist für Wohnwagen konzipiert. Die Dachstärke muss zwischen 23 und 60 mm liegen. Zudem muss die Oberfläche eben sein und eine maximale Neigung von 15° zur Horizontalen aufweisen.

Wie reinige ich die Rollos der Dachhaube?

Die Rollos werden mit einem milden, in Wasser verdünnten Waschmittel gereinigt. Vermeiden Sie scheuernde Mittel. Verwenden Sie ein weiches Tuch und spülen Sie mit klarem Wasser nach.

Was tun, wenn das Insektenschutz- oder das Rollo nicht mehr gleitet?

Reinigen Sie die seitlichen Führungen, in denen sich Schmutz ansammeln kann. Wenn das Problem nach der Reinigung weiterhin besteht, wenden Sie sich an eine Fachwerkstatt.

BEDIENUNGSANLEITUNG Mini Heki S FL DOMETIC

DE Dachfenster Montage- und Bedienungsanleitung ..... 10

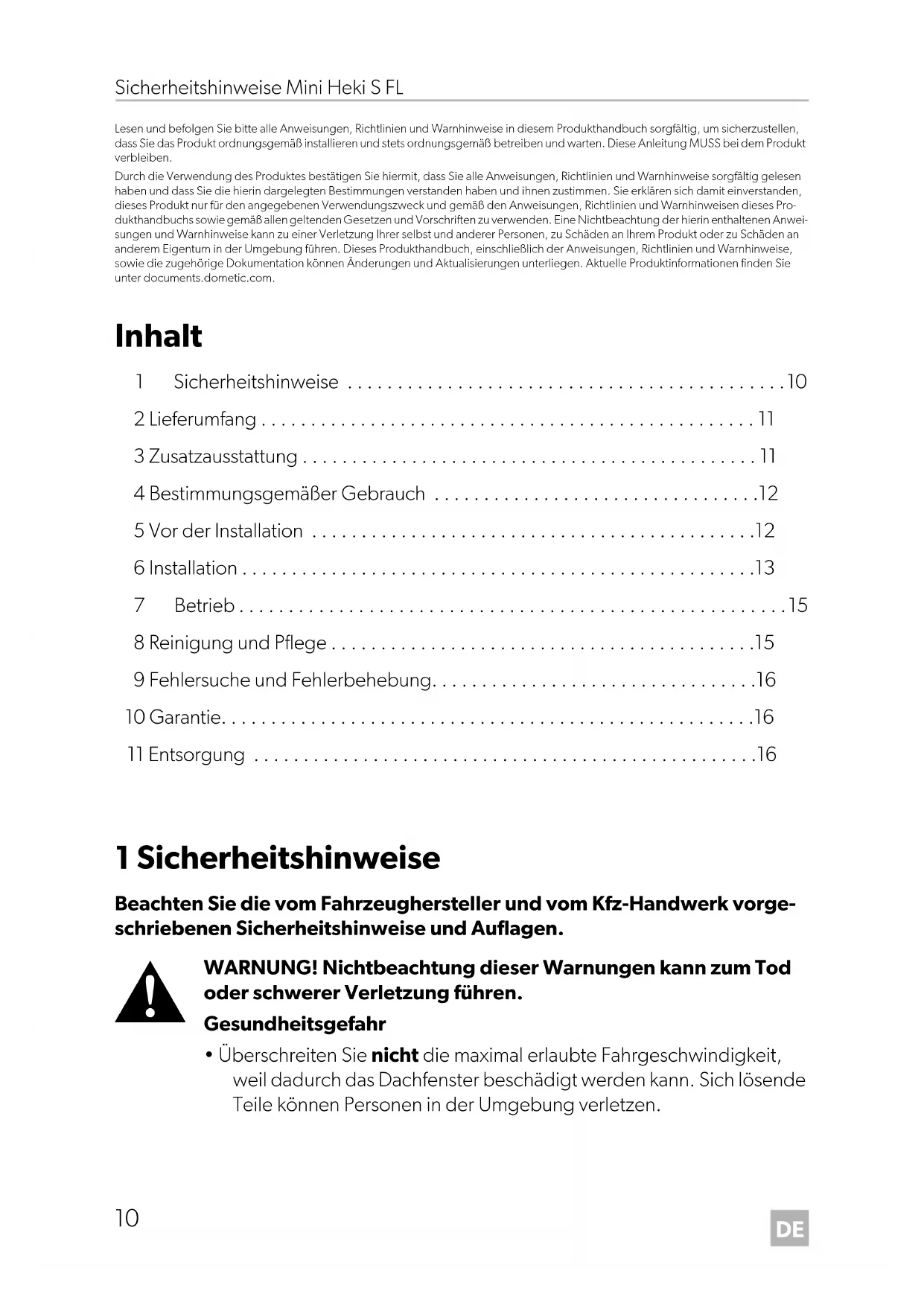

Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.

Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com.

Inhalt

1 Sicherheitshinweise ....10

2 Lieferumfang .... 11

3 Zusatzausstattung....11

4 Bestimmungsgemäßer Gebrauch 12

5 Vorder Installation ....12

8 Reinigung und Pflege....15

9 Fehlersuche und Fehlerbehebung....16

10 Garantie....16

11 Entsorgung ....16

1 Sicherheitshinweise

Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen.

WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.

Gesundheitsgefahr

- Überschreiten Sie nicht die maximal erlaubte Fahrgeschwindigkeit, weil dadurch das Dachfenster beschädigt werden kann. Sich lösende Teile können Personen in der Umgebung verletzen.

VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen.

Gesundheitsgefahr

• Kontrollieren Sie vor Fahrtantritt, ob das Dachfenster ordnungsgemäß geschlossen und verriegelt ist.
• Kontrollieren Sie vor Fahrtantritt das Dachfenster auf Beschädigungen (z. B. Spannungsrisse im Acrylglas).
• Öffnen Sie das Dachfenster nicht während der Fahrt.

ACHTUNG! Beschädigungsgefahr

• Suchen Sie umgehend eine Fachwerkstatt auf, wenn Fehler oder Störungen auftreten.
• Betreten Sie die Glaskuppel nicht.
• Öffnen Sie das Fenster nicht bei starkem Wind oder Regen.
• Schließen Sie das Dachfenster bei Regen und Schneefall.
• Verlassen Sie das Fahrzeug nicht bei geöffnetem Dachfenster.
• Halten Sie das Dachfenster frei von Schnee und Eis.

2 Lieferumfang

Nr. in Abb. 1 Anzahl Bezeichnung
1	1 Außenrahmen mit Glaskuppel
2	1 Montagerahmen
3	1 Innenrahmen
4	12	Lange Befestigungsschraube
	12	Kurze Befestigungsschraube

3 Zusatzausstattung

Bezeichnung Art.-Nr.

Spoiler 9104100260

4 Bestimmungsgemäßer Gebrauch

Das Dachfenster Mini Heki S FL ist geeignet zum Einbau in Wohnwagen.

Die maximal erlaubte Fahrgeschwindigkeit beträgt 130 km/h, da je nach Fahrzeugaufbau oder Einbauposition Geräuschentwicklungen oder Beschädigungen auftreten können. Bei erhöhter Geräuschentwicklung können Sie einen Spoiler verwenden (Zubehör).

Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.

Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge.

Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

• unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung
• unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen
• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.

5 Vor der Installation

Prüfen Sie vor der Montage die Dachstärke Ihres Fahrzeugs. Bei Fragen wenden Sie sich an den Fahrzeughersteller.

▶ Beachten Sie bei der Wahl des Einbauortes:

• Angrenzende Bauteile (Dachreling oder Befestigungs- und Verstärkungs- teile), Leitungen und Einbauschränke im Fahrzeuginnenraum dürfen beim Sägen eines Ausschnitts nicht beschädigt werden.
  – Es muss ausreichend Platz zum Montieren von Innen- und Außenrahmen vorhanden sein.
• Montieren Sie das Dachfenster nur an planen und parallelen Innen- und Außendachflächen mit einer maximalen Schrägstellung von 15° gegenüber der Horizontalen.
  – Sie können einen vorhandenen Dachauschnitt verwenden, wenn das Dachfenster hinein passt.

6 Installation

ACHTUNG! Beschädigungsgefahr

Wenn Sie nicht über ausreichende technische Kenntnisse zum Einbauen der Komponenten in Fahrzeuge verfügen, sollten Sie sich das Dachfens- ter von einem Fachmann ins Fahrzeug einbauen lassen.

6.1 Ausschnitt anfertigen

Siehe Abb. 2

6.2 Verstärkungsleisten verwenden

Ergänzung zu Abb. 3

1. Klären Sie vor dem Einbau, ob der Dachausschnitt verstärkt werden muss.
2. Entfernen Sie die Ausschäumung entsprechend der Breite der Verstärkungsleiste (nicht im Lieferumfang enthalten) (A).
3. Passen Sie die Verstärkungsleisten ein (B).

6.3 Dachfenster montieren

Ergänzung zu Abb. 4

Der Lieferumfang enthält einen Montagerahmen, der entweder für die Dachstärken 23 – 42 mm oder für die Dachstärken 43 – 60 mm geeignet ist:

- Dachstärken 23 – 42 mm: Art.-Nr. 9620008857

- Dachstärken 43 – 60 mm: Art.-Nr. 9620008880

1. Messen Sie die Dachstärke W.
2. Kürzen Sie die Hülsen auf das Maß H (siehe Tabelle).
3. Verwenden Sie die Schrauben mit den passenden Länge (siehe Tabelle).

Siehe Abb. 5

Prüfen Sie, ob das Dachfenster rundum genügend Abstand (ca. 1 bis 2 mm) zum Dachausschnitt hat.

Siehe Abb. 6

▶ Reinigen Sie den Dachausschnitt im Montagebereich.

Siehe Abb. 7

ACHTUNG! Beschädigungsgefahr

Beachten Sie die Hinweise des Dichtungsherstellers.

Dichten Sie den Montagerahmen mit einem plastischen, nicht aushärtenden Butyldichtstoff (z. B. SikaLastomer-710) ab.

Siehe Abb. 8

1. Bei der Montage die Fahrtrichtung beachten.
2. Setzen Sie den Außenrahmen mittig in den Dachausschnitt ein.

Siehe Abb. 9

1. Montieren Sie den Montagerahmen.
2. Ziehen Sie die Schrauben fest und ziehen Sie sie ca. 10 Minuten nach der Montage nach.

Siehe Abb. 10

▶ Setzen Sie den Innenrahmen in den Montagerahmen ein.

Siehe Abb. 11

1. Drücken Sie den Innenrahmen auf den Montagerahmen.
2. Prüfen Sie nach der Montage die Funktion des Dachfensters.
3. PE-Schutzfolie vom Acrylglas abziehen.

HINWEIS

Falls die PE-Schutzfolie zu lange dem Sonnenlicht ausgesetzt war, kann sie nicht mehr rückstandsfrei abgelöst werden.

1. Lassen Sie die geänderte Fahrzeughöhe und das geänderte Gewicht in die Fahrzeugpapiere eintragen, falls erforderlich.

7 Betrieb

7.1 Mini Heki S FL öffnen und schließen

▶ Öffnen und schließen Sie das Dachfenster wie dargestellt (Abb. 12 bis Abb. 14).

7.2 Rollos öffnen und schließen (Abb. 15)

ACHTUNG! Beschädigungsgefahr durch Hitzestau zwischen Rollo und Glasscheibe.

Bei starker Sonneneinstrahlung dürfen Sie das Verdunkelungsrollo nur zu zwei Dritteln schließen.

HINWEIS

Das Verdunklungsrollo und das Insektenschutzrollo können separat ver- stellt werden.

▶ Greifen Sie in die Griffmulde des Rollos und ziehen Sie es in die gewünschte Stellung.

8 Reinigung und Pflege

ACHTUNG! Beschädigungsgefahr

Keine scharfen oder harten Mittel zur Reinigung verwenden, da dies zu einer Beschädigung des Acrylglases führen kann. Verwenden Sie insbesondere keine alkoholhaltigen Reinigungsmittel.

Verwenden Sie ausschließlich vom Hersteller empfohlene Reinigungsmittel (siehe dometic.com).

HINWEIS

Bei starker Sonneneinstrahlung trübt sich die Dachkuppel. Sie wird wieder klar, sobald sie sich abkühlt.

▶ Reinigen Sie die Rollos mit milder Seifenlauge und Wasser.

9 Fehlersuche und Fehlerbehebung

Störung Mögliche Ursache Lösungsvorschlag

Das Dachfenster lässt sich nicht komplett verschließen.	Schmutz zwischen Glas und Rahmen	Reinigen Sie das Fenster.Befreien Sie die Fläche zwischen Glas und Rahmen von Laub und Ästen.
Das Insektenschutz- oder Verdunklungsrollo lassen sich nicht verschieben.	Verschmutzungen an den Seitenführungen	Reinigen Sie die Seitenführungen.

Wenn Sie den Fehler nicht beheben können, suchen Sie eine Fachwerkstatt auf.

10 Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer).

Bitte senden Sie bei einem Reparatur- bzw. Gewährleistungsantrag folgende Unterlagen mit dem Produkt ein:

• eine Kopie der Rechnung mit Kaufdatum
• einen Reklamationsgrund oder eine Fehlerbeschreibung

Bitte beachten Sie, dass eigenständig oder nicht fachgerecht durchgeführte Reparaturen die Sicherheit gefährden und zum Erlöschen der Garantie führen können.

11 Entsorgung

▶ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.
Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fachhändler, um zu erfahren, wie Sie das Produkt gemäß den geltenden Entsorgungsvorschriften entsorgen können.
