Mini Heki S FL - Aydınlatma DOMETIC - Ücretsiz kullanım kılavuzu

Ürün Türü	Karavan için çatı kubbesi (çatı penceresi)
Marka	Dometic
Model	Mini Heki S FL
Kullanım Amacı	Karavanlara montaj
İzin Verilen Maksimum Hız	130 km/s
Uyumlu Çatı Kalınlığı	23-42 mm (ref. 9620008857) veya 43-60 mm (ref. 9620008880)
Teslimat İçeriği	Cam kubbeli dış çerçeve, montaj çerçevesi, iç çerçeve, 12 uzun vida, 12 kısa vida
Opsiyonel Aksesuarlar	Deflektör (ref. 9104100260)
Ana Fonksiyonlar	Manuel açma ve kapama, karartma perdesi, sineklik
Açma ve Kapama	Kulp ile manuel
Entegre Perdeler	Ayrı ayrı ayarlanabilir karartma perdesi ve sineklik
Kullanım Önlemleri	Yola çıkmadan önce kapatın ve kilitleyin; sürüş sırasında açmayın; kubbenin üzerine basmayın
Temizlik ve Bakım	Akrilik cam: su ve yumuşak sabun, alkol ve keskin objelerden kaçının; perdeler: yumuşak deterjan ve su
Sorun Giderme	Çerçeve ve yan kılavuzların temizliği
Garanti	Yasal garanti; satıcıyla iletişime geçin
Bertaraf	Özel merkezler aracılığıyla geri dönüşüm
Onarılabilirlik	Orijinal yedek parçalar önerilir; onarımlar yetkili personel tarafından yapılmalıdır

Sık sorulan sorular - Mini Heki S FL DOMETIC

Mini Heki S FL çatı kubbesi ile izin verilen maksimum hız nedir?

İzin verilen maksimum hız 130 km/s'dir. Bunun üzerinde gürültü veya hasar meydana gelebilir. Önemli gürültü durumunda, bir deflektör (opsiyonel aksesuar) kullanılabilir.

Mini Heki S FL çatı kubbesi nasıl monte edilir?

Montaj, çatı kalınlığına (23-42 mm veya 43-60 mm) uygun olarak çatıda bir kesik açılmasını gerektirir. Uygun montaj çerçevesini, gerekirse takviye çubuklarını ve sertleşmeyen esnek bir sızdırmazlık ürünü kullanın. Vidaları sıkın ve montajdan sonra çalışmayı kontrol edin.

Sürüş sırasında çatı kubbesi açılabilir mi?

Hayır, yolculuk sırasında çatı penceresini açmak yasaktır. Yola çıkmadan önce her zaman doğru şekilde kapatıldığından ve kilitlendiğinden emin olun.

Kubbenin akrilik camı nasıl bakım yapılır?

Su ve yumuşak sabunla temizleyin. Alkol veya kesici/sert nesneler kullanmayın, bunlar camı çizebilir. Önerilen temizlik ürünleri dometic.com'da mevcuttur.

Çatı tamamen kapanmazsa ne yapmalı?

Cam ile çerçeve arasında kir, yaprak veya dal olup olmadığını kontrol edin. Bu alanları iyice temizleyin. Sorun devam ederse, yetkili bir servise danışın.

Rulo perdeler nasıl kullanılır?

Karartma perdesi ve sineklik ayrı ayrı ayarlanabilir. Kolu tutun ve istenen konuma çekin. Yoğun güneş ışığında, karartma perdesini yalnızca üçte ikisine kadar kapatın aşırı ısı birikimini önlemek için.

Mini Heki S FL teslimat içeriği nedir?

Paket şunları içerir: cam kubbeli dış çerçeve, montaj çerçevesi, iç çerçeve, 12 uzun vida ve 12 kısa vida. Deflektör gibi aksesuarlar ayrı satılır.

Çatı kubbesi tüm araçlara uygun mu?

Karavanlar için tasarlanmıştır. Çatı kalınlığı 23 ile 60 mm arasında olmalıdır. Ayrıca yüzey düz olmalı ve yataya göre maksimum 15° eğime sahip olmalıdır.

Çatı kubbesinin perdeleri nasıl temizlenir?

Perdeler suda seyreltilmiş yumuşak deterjanla temizlenir. Aşındırıcı ürünlerden kaçının. Yumuşak bir bez kullanın ve temiz suyla durulayın.

Sineklik veya perde kaymazsa ne yapmalı?

Kir birikebilecek yan kılavuzları temizleyin. Temizlikten sonra sorun devam ederse, yetkili bir servise danışın.

KULLANIM KILAVUZU Mini Heki S FL DOMETIC

TR Tavan ışıklığının Montaj ve Kullanım Kılavuzu.... 115

Bu ürünü doğru monte ettiğinizden ve ürünün daima kullanıma hazır olduğundan emin olmak için, lütfen tüm talimatları ve bu ürün kılavuzunda verilen kılavuzları ve uyarları dikkatlice okuyunuz. Bu talimatlar bu üründe KALMALIDIR.

Bu ürünü kullandığınızda tüm talimatları, kılavuzları ve uyarıları dikkatlice okuduğunuza ve anladığınıza ve hükümlere ve koşullara bu sözleşmede yer alıyormuş gibi uyacağınıza onay verirsiniz. Bu ürünü sadece amacına ve uygulamaya uygun ve talimatlara, kılavuzlara ve uyarılara uygun bu ürün kılavuzu ile geçerli yasalara ve yönetmeliklere uygun olarak kullanacağını kabul ediyorsunuz. Talimatların ve uyarıların burada verildiği gibi okunmaması veya bunlara uyulmaması sonucu kendiniz ve diğer insanlar yaralanabilir veya ürününüz veya yakınında bulunan diğer eşyalar hasar görebilir. Talimatlar, kılavuzlar ve uyarılar da dahil, bu ürün kılavuzu ve buna ait olan dokümanlarda değişiklikler ve güncellemeler yapılabilir. Güncel ürün bilgileri için, lütfen bakınız documents.dometic.com.

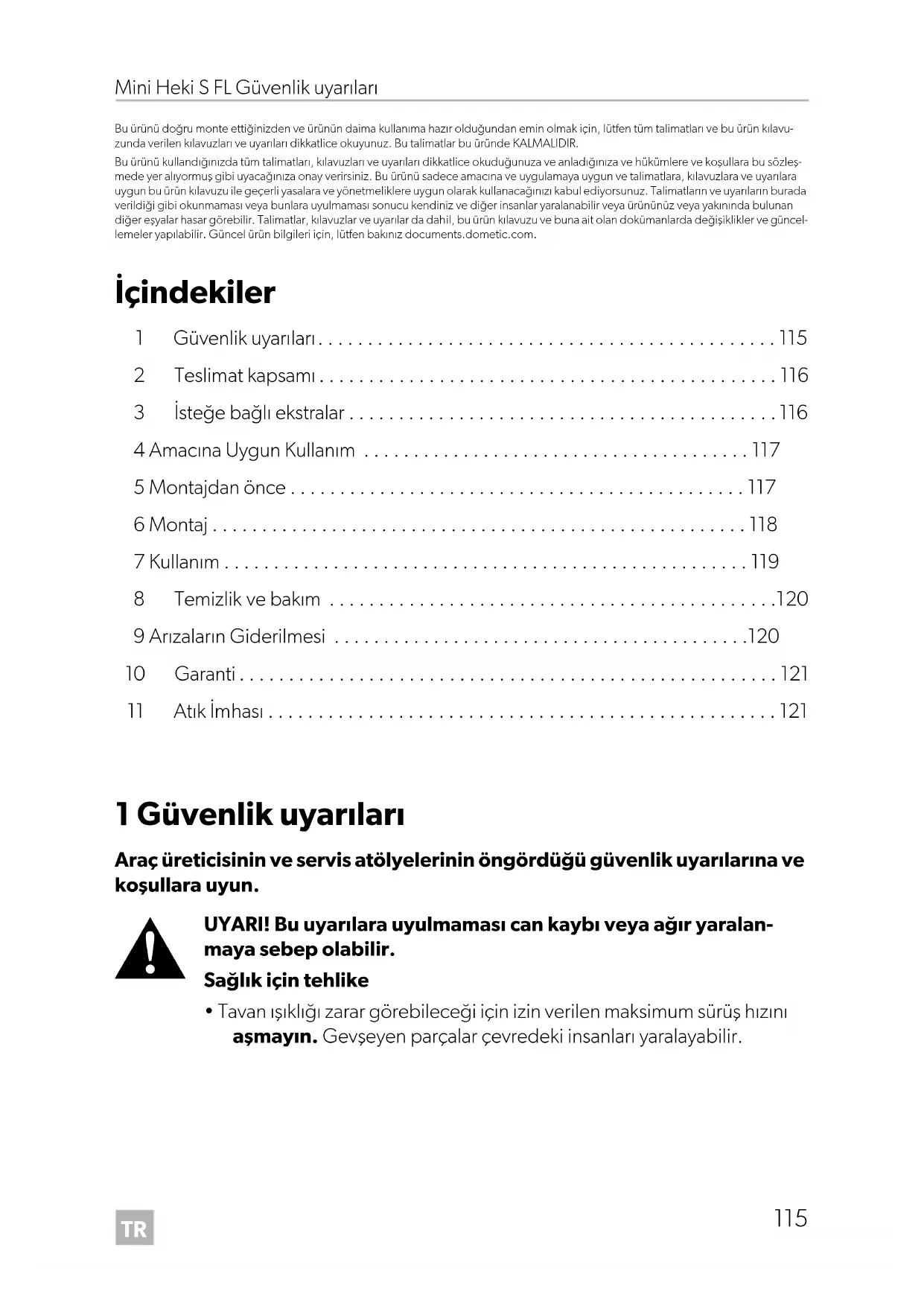

İçindekiler

1 Güvenlik uyarıları....115
2 Teslimat kapsamı 116
3 İsteğe bağlı ekstralar ..... 116
4 Amacına Uygun Kullanım 117
5 Montajdan önce....117
6 Montaj....118
7 Kullanım....119
8 Temizlik ve bakım 120
9 Arızaların Giderilmesi .....120
10 Garanti....121
11 Atık İmhası 121

1 Güvenlik uyarıları

Araç üreticisinin ve servis atölyelerinin öngördüğü güvenlik uyarlarına ve koşullara uyun.

UYARI! Bu uyarılara uyulmaması can kaybı veya ağır yaralan-maya sebep olabilir.

Sağlık için tehlike

- Tavan ışıklığı zarar görebileceği için izin verilen maksimum sürüş hızını aşmayın. Gevşeyen parçalar çevredeki insanları yaralayabilir.

DİKKAT! Bu ikazlara uyulmaması hafif veya orta derecede yaralanmaya sebep olabilir.

Sağlık için tehlike

• Aracınızla seyahate başlamadan önce, tavan penceresinin düzgün bir şekilde kapalı ve kilitli olduğunu kontrol edin.
• Aracınızla seyahate başlamadan önce, tavan camında hasar olup olmadığını kontrol edin (akrilik camdaki çekme çatlakları gibi).
• Sürüş esnasında tavan camını açmayın.

¡KAZ! Hasar tehlikesi

• Arıza veya işlev bozukluğu durumunda derhal uzman bir servise başvurun.
• Cam kubbeye ayağınızla basmayın.
• Şiddetli rüzgar veya yağmurda pencereyi açmayın.
• Eğer yağmur veya kar yağıyorsa tavan penceresini kapatın.
• Tavan penceresi açık iken araçtan ayrılmayın.
  • Tavan penceresini kar ve buzdan koruyun.

2 T e s l i m a t k

Numara şekil 1

Miktar Gösterim

11 Cam kubbeli dış çerçeve

21 Montaj çerçevesi

31 İç çerçeve

4	12	Uzun sabitleme vidaları
	12	Kısa sabitleme vidaları

3 İsteğe bağlı ekstralar

Gösterim Parça no.

Rüzgarlık

9104100260

4 A m a c i n a U

Mini Heki S FL tavan ışıklığı, karavanlara monte edilmeye uygundur.

Araç tasarımına veya montaj konumuna bağlı olarak gürültü veya hasar meydana gelebileceğinden, izin verilen maksimum hız 130 km/saat'dir. Aşırı gürültü olması durumunda rüzgarlık (aksesuar) kullanılabilir.

Bu ürün sadece amacına uygun ve bu talimata göre kullanılmalıdır.

Bu kılavuzda ürünün doğru olarak monte edilmesi ve/veya kullanılması için gerekli bilgiler verilmektedir. Doğru yapılmayan montaj veya bakım performansının yetersiz olmasına ve olası bozukluklara neden olabilir.

Üretici, aşağıdaki durumların neden olduğu yaralanmalardan veya ürün hasarlarından sorumlu değildir:

• Yanlış montaj veya bağlantı ve aşırı voltaj
• Yanlış bakım veya üretici tarafından sağlanan orijinal yedek parçalardan başka yedek parçalar kullanılması
• Üreticisinden açıkça izin almadan cihazda değişiklikler yapılması
• Bu kılavuzda tanımlananların dışında bir amaçlar için kullanıldığında

Dometic ürünün görünümünde ve ürün özelliklerinde değişiklik yapma hakkını saklı tutar.

5 Montajdan önce

Montajdan önce aracınızın tavan kalınlığını kontrol edin. Sorularınız olması durumunda araç üreticisine danışın.
▶ Montaj yerini seçerken aşağıdaki dilere dikkat edin:

– Keserek bir boşluk açarken, araç içindeki bitişik bileşenler (tavan rafı veya bağlantı ve takviye parçaları), kablolar ve dolaplar hasar görmemelidir.

– İç ve dış çerçevelerin montajı için yeterli alan bulunmalıdır.

– Tavan ışıklığını yalnızca yatay olarak maksimum 15° eğimli, düz ve paralel, iç ve dış çatı alanlarına monte edin.

– Tavan ışıklığını monte etmek için, içine siğması koşuluyla mevcut bir çatı boşluğu kullanabilirsiniz.

6 M o n t a j

¡KAZ! Hasar tehlikesi

Bileşenleri araçlara monte etmek için yeterli teknik bilgiye sahip değilseniz, tavan penceresi araca bir uzman tarafından monte edilmelidir.

6.1 Montaj boşluğunun kesilmesi

Bkz. şekil 2

6.2 Takviye raylarının kullanılması

şekil 3 için tamamlayıcı bilgi

1. Kurulumdan önce, tavan deliğinin takviyeye ihtiyacı olup olmadığını kontrol edin.
2. Takviye rayının (teslimat kapsamına dahil değildir) genişliğine göre köpüğü çıkarın (A).
3. Takviye raylarını takın (B).

6.3 Tavan ışıklığının montajı

şekil 4 için tamamlayıcı bilgi

23 – 42 mm veya 43 – 60 mm tavan kalınlıkları için uygun montaj çerçevesi teslimat kapsamına dahildir:

• Tavan kalınlığı 23 – 42 mm: parça no. 9620008857

• Tavan kalınlığı 43 – 60 mm: parça no. 9620008880

• Tavan kalınlığını ölçün W.

• Manşonları gerekli H boyuna kısaltın (tabloya bakın).
• Uygun uzunluktaki vidaları kullanın (tabloya bakın).

Bkz. şekil 5

▶ Tavan açıklığına yerleştirilecek tavan ışıklığının etrafında yeterli boşluk (yaklaşık 1 ila 2 mm) kalacağından emin olun.

Bkz. şekil 6

▶ Montaj alanındaki tavan açıklığını temizleyin.

Bkz. şekil 7

İKAZ! Hasar tehlikesi

Sızdırmazlık maddesi üreticisinin talimatlarına uyun.

▶ Montaj çerçevesini esnek, sertleşmeyen bir sızdırmazlık maddesi (örn. SikaLastomer-710) ile sızdırmaz hale getirin.

Bkz. şekil 8

1. Monte ederken aracın hareket yönüne dikkat edin.
2. Dış çerçeveyi tavan açıklığının ortasına yerleştirin.

Bkz. şekil 9

1. Montaj çerçevesini monte edin.
2. Vidalari sıkın ve montajdan 10 dakika sonra tekrar sıkın.

Bkz. şekil 10

▶ İç çerçeveyi montaj çerçevesine takın.

Bkz. şekil 11

1. İç çerçeveyi montaj çerçevesine itin.
2. Montajdan sonra tavan ışıklığının düzgün çalıştığını kontrol edin.
3. Koruyucu filmi akrilik camdan çıkarın.

NOT

Koruyucu film çok uzun süre güneş ışığına maruz kalırsa, kalıntı bırakmadan çıkarılamaz.

1. Gerekirse yeni araç yüksekliğini ve ağırlığını araç belgelerine kaydedin.

7 K u l l a n i m

7.1 Mini Heki FL ürününün açılması ve kapatılması

▶ Tavan ışıklığını gösterildiği gibi açın ve kapatın (şekil 12 ila şekil 14).

7.2 Makaralı perdelerin açılması ve kapatılması (şekil 15)

İKAZ! Makaralı perde ile pencere arasında ısı birikmesi nedeniyle hasar tehlikesi.

Güçlü güneş ışığında, makaralı güneşliği pencerenin üçte ikisini kapatacak şekilde konumlandırın.

NOT

Güneşlik ve sineklik, ayrı ayrı ayarlanabilir.

▶ Makaralı perdenin girintili kulbunu tutun ve gerekli konuma çekin.

8 Temizlik ve bakım

İKAZ! Hasar tehlikesi

Temizlemek için keskin veya sert nesneler kullanmayın, akrilik cama hasar verebilir. Özellikle alkol içeren temizlik maddeleri kullanmayın.

Yalnızca üretici tarafından onaylanan temizlik maddelerini kullanın (bkz. dometic.com).

NOT

Parlak güneş ışığında, tavan kubbesi kararır. Soğuyunca tekrar netleşir.

▶ Makaralı perdeyi yumuşak sabun ve su ile temizleyin.

9 Arızaların Giderilmesi

Arıza Olası nedeni Önerilen çözüm

Tavan ışıklığı tamamen kapanmıyor.	Cam ve çerçeve arasındaki kir	Pencereyi temizleyin.Cam ve çerçeve arasındaki tüm yap-rakları ve ince dalları çıkarın.
Sineklik veya güneşlik hareket ettirilemiyor.	Yan kılavuzlarda kir Yan kılavuzları temizleyin.

Arızayı gideremezseniz, uzman bir servise başvurun.

10 Garanti

Yasal garanti süresi geçerlidir. Ürün kusurluysa lütfen satıcınızla veya üreticinin ülkenizdeki şubesiyle iletişime geçin (bkz. dometic.com/dealer).

Onarım ve garanti işlemleri için, ürünü aşağıdaki dokümanlarla birlikte gönderin:

• Satın alma tarihini içeren faturanın bir kopyası
• Talebinizin nedeni veya hatanın açıklanması

Kendi kendine onarımın veya profesyonel olmayan onarımın güvenlikle ilgili sonuçları olabileceği ve garantiyi geçersiz kılabileceğini unutmayın.

11 Atık İmhası

▶ Ambalaj malzemesini mümkünse ilgili geri dönüşüm atık sistemine kazandırın.
Ürünün yürürlükteki imha yönetmeliklerine göre nasıl imha edileceğine ilişkin ayrıntılar için yerel bir geri dönüşüm merkezine veya uzman satıcıya danışın.
