Vrsta izdelka	Strešna kupola (strešno okno) za prikolico
Znamka	Dometic
Model	Mini Heki S FL
Predvidena uporaba	Namestitev v prikolicah
Največja dovoljena hitrost	130 km/h
Kompatibilna debelina strehe	23 do 42 mm (ref. 9620008857) ali 43 do 60 mm (ref. 9620008880)
Vsebina paketa	Zunanji okvir s stekleno kupolo, montažni okvir, notranji okvir, 12 dolgih vijakov, 12 kratkih vijakov
Dodatna oprema	Deflektor (ref. 9104100260)
Glavne funkcije	Ročno odpiranje in zapiranje, zatemnitvena roleta, mreža proti mrčesu
Odpiranje in zapiranje	Ročno preko ročaja
Vgrajene rolete	Zatemnitvena roleta in mreža proti mrčesu, nastavljivi ločeno
Varnostni ukrepi pri uporabi	Pred vožnjo zaprite in zaklenite; med vožnjo ne odpirajte; ne hodite po kupoli
Čiščenje in vzdrževanje	Akrilno steklo: voda in blago milo, izogibajte se alkoholu in ostrim predmetom; rolete: blago pralno sredstvo in voda
Odpravljanje težav	Čistoča okvirja in stranskih vodil
Garancija	Zakonita garancija; kontaktirajte prodajalca
Odstranjevanje	Recikliranje v specializiranih centrih
Možnost popravila	Priporočeni originalni nadomestni deli; popravila s strani pooblaščenega osebja

Pogosto zastavljena vprašanja - Mini Heki S FL DOMETIC

Kakšna je največja dovoljena hitrost s strešno kupolo Mini Heki S FL?

Največja dovoljena hitrost je 130 km/h. Nad to hitrostjo lahko pride do hrupa ali poškodb. V primeru močnega hrupa lahko uporabite deflektor (dodatna oprema).

Kako namestiti strešno kupolo Mini Heki S FL?

Namestitev zahteva izrez v strehi, pri čemer je treba upoštevati debelino strehe (23-42 mm ali 43-60 mm). Uporabite ustrezen montažni okvir, po potrebi ojačitvene palice in prilagodljiv nestrjevalni tesnilni material. Privijte vijake in po montaži preverite delovanje.

Ali je med vožnjo mogoče odpreti strešno kupolo?

Ne, med vožnjo je prepovedano odpirati strešno okno. Pred odhodom vedno preverite, ali je pravilno zaprto in zaklenjeno.

Kako vzdrževati akrilno steklo kupole?

Čistite z vodo in blagim milom. Ne uporabljajte alkohola ali ostrih in trdih predmetov, ki bi lahko opraskali steklo. Priporočena čistila so na voljo na dometic.com.

Kaj storiti, če se streha ne zapre popolnoma?

Preverite, ali so umazanija, listi ali veje med steklom in okvirjem. Temeljito očistite ta mesta. Če težava ostane, se posvetujte s specializirano delavnico.

Kako uporabljati rolete na navijanje?

Zatemnitveno roletno in mrežo proti mrčesu je mogoče nastaviti ločeno. Primite ročaj in potegnite do želenega položaja. Pri močnem soncu zaprite zatemnitveno roletno le do dveh tretjin, da preprečite kopičenje toplote.

Kakšna je vsebina paketa Mini Heki S FL?

Paket vsebuje: zunanji okvir s stekleno kupolo, montažni okvir, notranji okvir, 12 dolgih vijakov in 12 kratkih vijakov. Dodatki, kot je deflektor, se prodajajo posebej.

Ali je strešna kupola primerna za vsa vozila?

Zasnovan je za prikolice. Debelina strehe mora biti med 23 in 60 mm. Površina mora biti ravna z največjim naklonom 15° glede na vodoravno ravnino.

Kako očistiti rolete strešne kupole?

Rolete se čistijo z blagim pralnim sredstvom, razredčenim v vodi. Izogibajte se abrazivnim izdelkom. Uporabite mehko krpo in sperite s čisto vodo.

Kaj storiti, če mreža proti mrčesu ali roleta ne drsi več?

Očistite stranska vodila, kjer se lahko nabira umazanija. Če težava po čiščenju ostane, se posvetujte s specializirano delavnico.

NAVODILA ZA UPORABO Mini Heki S FL DOMETIC

SL Strešnega okna Navodilo za montažo in uporabo ..... 122

Nebezpečenstvo ohrozenia zdravia

Nebezpečenstvo ohrozenia zdravia

Opasnost za zdravlje

Opasnost za zdravlje

Pozorno preberite in upoštevajte vsa navodila, smernice in opozorila iz tega priročnika, da zagotovite pravilno vgradnjo, uporabo in vzdrževanje izdelka. Ta navodila je TREBA hraniti skupaj z izdelkom.

Z uporabo izdelka potrjujete, da ste pozorno prebrali vsa navodila, smernice in opozorila ter razumete in upoštevate vsa določila ter pogoje v tem dokumentu. Strinjate se, da boste izdelek uporabljali samo za predvideni namen uporabe in v skladu z navodili, smernicami in opozorili v tem priročniku ter v skladu z vsemi veljavnimi zakoni in predpisi. Če navodil in opozoril v nadaljevanju ne preberete in ne upoštevate, lahko poškodujete sebe in druge, svoj izdelek ali povzročite materialno škodo v bližini. Pridržujemo si pravico do sprememb in posodobitev priročnika, vključno z navodili, smernicami in opozorili ter povezano dokumentacijo. Za najnovejše informacije o izdelku obiščite documents.dometic.com.

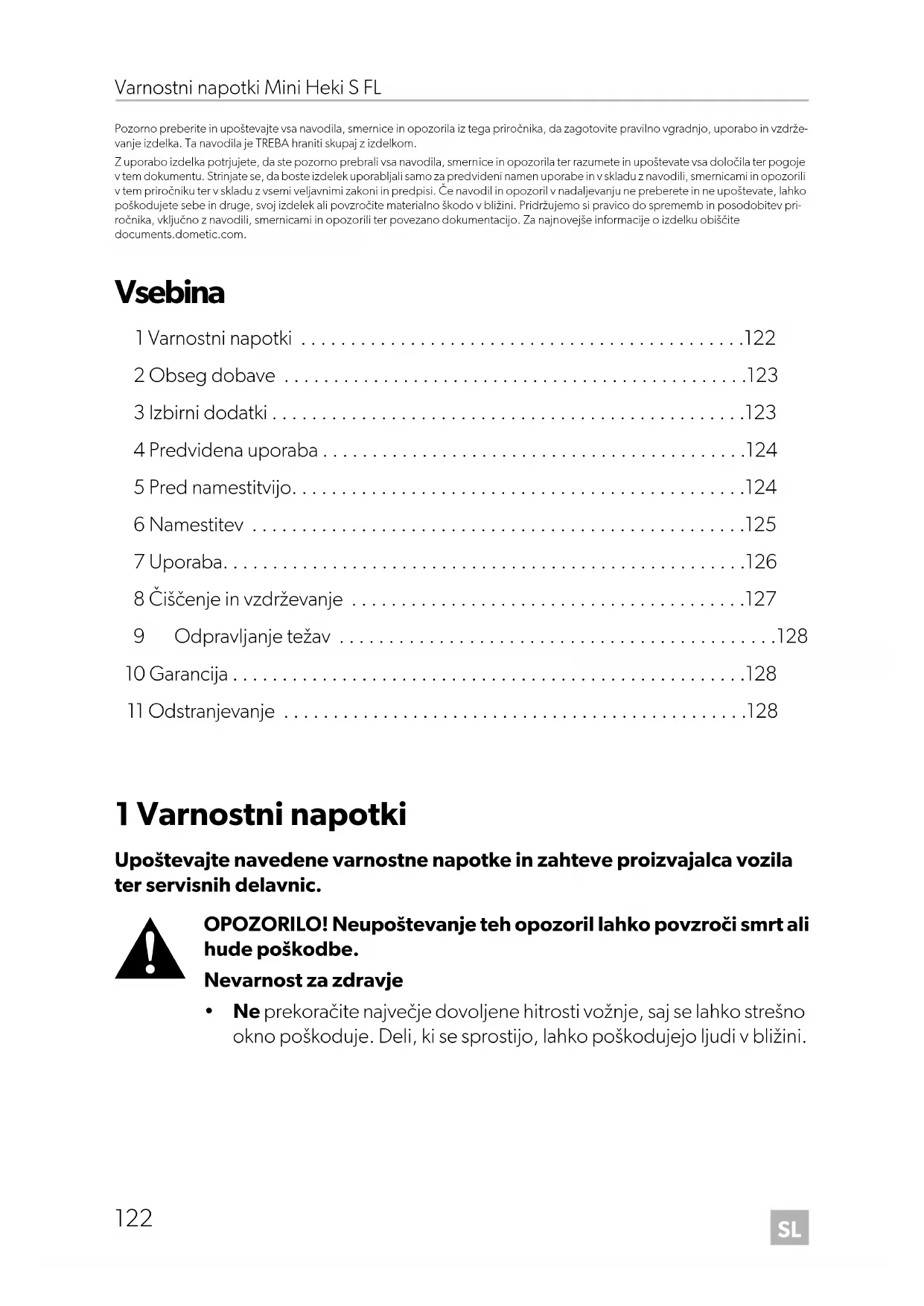

Vsebina

1 Varnostni napotki ....122
2 Obseg dobave ....123
3 Izbirni dodatki .....123
4 Predvidena uporaba....124
5 Pred namestitvijo....124
6 Namestitev .....125
7 Uporaba....126
8 Čiščenje in vzdrževanje ....127
9 Odpravljanje težav 128
10 Garancija....128
11 Odstranjevanje ....128

1 Varnostni napotki

Upoštevajte navedene varnostne napotke in zahteve proizvajalca vozila ter servisnih delavnic.

OPOZORILO! Neupoštevanje teh opozoril lahko povzroči smrt ali hude poškodbe.

Nevarnost za zdravje

- Ne prekoračite največje dovoljene hitrosti vožnje, saj se lahko strešno okno poškoduje. Deli, ki se sprostijo, lahko poškodujejo ljudi v bližini.

POZOR! Neupoštevanje teh svaril lahko povzroči lažje ali srednje poškodbe.

Nevarnost za zdravje

• Pred začetkom vožnje preverite, ali je strešno okno pravilno zaprto in zaklenjeno.
• Pred začetkom vožnje preverite, ali je strešno okno poškodovano (na primer napetostne razpoke v akrilnem steklu).
• Streš nega o k na ne odpirajte med vožnjo.

OBVESTILO! Nevarnost poškodb

• Če se pojavijo okvare ali motnje, se obrnite na specializirano delavnico.
• Ne hodite po stekleni kupoli.
• O k n a ne odpirajte pri močnem vetru ali dežju.
• Zaprite strešno okno, će dežuje ali sneži.
• Ne puščajte vozila z odprtim strešnim oknom.
• Poskrbite, da na strešnem oknu ne bo snega in ledu.

2 Obseg dobave

Št. na sl. 1 Količina Oznaka
1 1 Zunanji okvir s stekleno kupolo
2 1 Montažni okvir
3 1 Notranji okvir
4	12	Dolgi pritrdilni vijaki
	12	Kratki pritrdilni vijaki

3 Izbirni dodatki

Oznaka Št. izdelka

Spojler 9104100260

4 Predvidena uporaba

Strešno okno Mini Heki S FL je primerno za namestitev v prikolice.

Največja dovoljena hitrost vožnje je 130 km/h, saj lahko glede na konstrukcijo vozila in vgradni položaj pride do nastajanja hrupa ali poškodb. V primeru močnega hrupa lahko uporabite spojler (dodatna oprema).

Ta izdelek je primeren samo za predvideni namen in uporabo v skladu s temi navodili.

V tem priročniku so navedene informacije, ki jih je treba upoštevati za pravilno vgradnjo in/ali delovanje izdelka. Aparat zaradi slabe vgradnje in/ali nepravilne uporabe oziroma vzdrževanja ne bo dobro deloval in se lahko pokvari.

Proizvajalec ne sprejema nobene odgovornosti za telesne poškodbe ali poškodbe izdelka, do katerih pride zaradi:

• Napačne vgradnje ali priklopa oziroma neustrezne napetosti;
• Neustreznih vzdrževalnih del ali uporabe neoriginalnih nadomestnih delov, ki jih ni dobavil proizvajalec;
• Sprememb izdelka brez izrecnega dovoljenja proizvajalca;
• Uporabe za namene, ki niso opisani v navodilih.

Družba Dometic si pridržuje pravico do spremembe videza in specifikacij izdelka.

5 Pred namestitvijo

Pred namestitvijo preverite debelino strehe vašega vozila. Če imate vprašanja, se obrnite na proizvajalca vozila.
▶ Pri izbiri mesta montaže upoštevajte naslednje:

- Pri žaganju luknje ne smete poškodovati sosednjih sestavnih delov (strešnega prtljažnika ali pritrdilnih in ojačevalnih delov), kablov in omaric v notranjosti vozila.

– Za namestitev notranjega in zunanjega okvirja mora biti na voljo dovolj prostora.

- Strešno okno namestite le na ravne in vzporedne notranje in zunanje strešne površine z največjim naklonom 15° glede na vodoravnico.

– Uporabite lahko obstoječno strešno odprtino, če se vanjo prilega strešno okno.

6 N a m e s t i t e

OBVESTILO! Nevarnost poškodb

Če nimate zadostnega tehničnega znanja za vgradnjo komponent v vozila, naj strešno okno na vaše vozilo montira strokovnjak.

6.1 Izrezovanje luknje

Glejte sl. 2

6.2 Uporaba ojačitvenih letev

Dodatek k sl. 3

1. Pred montažo preverite, ali je treba strešno odprtino ojačati.
2. Odstranite peno v skladu s širino ojačitvenih letev (niso del obsega dobave) (A).
3. Namestite ojačitvene letve (B).

6.3 Montaža strešnega okna

Dodatek k sl. 4

Obseg dobave vključuje montažni okvir, ki je primeren za debeline strehe 23 – 42 mm ali 43 – 60 mm:

• Debeline strehe 23 – 42 mm: št. izdelka 9620008857

• Debeline strehe 43 – 60 mm: št. izdelka 9620008880

• Izmerite debelino strehe W.

• Puše skrajšajte na dolžino H (glejte tabelo).
• Uporabite vijake ustreznih dolžin (glejte tabelo).

Glejte sl. 5

▶ Preverite, ali je okoli strešnega okna v strešni odprtini dovolj prostora (približno 1 do 2 mm).

Glejte sl. 6

▶ Očistite strešno odprtino v območju montaže.

Glejte sl. 7

OBVESTILO! Nevarnost poškodb

Upoštevajte napotke proizvajalca tesnila.

▶ Montažni okvir zatesnite s fleksibilno tesnilno maso, ki se ne strdi (npr. SikaLastomer-710).

Glejte sl. 8

1. Pri montaži upoštevajte smer vožnje.
2. Zunanji okvir namestite na sredino strešne odprtine.

Glejte sl. 9

1. Namestite strešni okvir.
2. Privijte vijake in jih znova privijte 10 minut po namestitvi.

Glejte sl. 10

▶ Vstavite notranji okvir v montažni okvir.

Glejte sl. 11

1. Potisnite notranji okvir v montažni okvir.
2. Po namestitvi preverite, ali strešno okno pravilno deluje.
3. Z akrilnega stekla odstranite zaščitno folijo.

NASVET

Če je zaščitna folija predolgo izpostavljena sončni svetlobi, je ni mogoče odstraniti brez sledi.

1. Če je potrebno, novo višino in težo vozila vnesite v dokumentacijo vozila.

7 U p o r a b a

7.1 Odpiranje in zapiranje Mini Heki S FL

▶ Strešno okno odprite in zaprite, kot je prikazano (sl. 12 do sl. 14).

7.2 Odpiranje in zapiranje roloja (sl. 15)

OBVESTILO! Nevarnost poškodb zaradi kopičenja toplote med rolojem in oknom.

Ko je sončna svetloba močna, zatemnitveni rolo zaprite samo do dveh tretjin.

NASVET

Zatemnitveni rolo in komarnik je mogoče ločeno nastaviti.

▶ Primate za vdolbeni ročaj roloja in ga potegnite v želeni položaj.

8 Čiščenje in vzdrževanje

OBVESTILO! Nevarnost poškodb

Za čiščenje ne uporabljajte ostrih ali trdih predmetov, saj lahko poško- dujejo akrilno steklo. Predvsem ne uporabljajte čistilnih sredstev, ki vse- bujejo alkohol.

Uporabljajte samo čistilna sredstva, ki jih je odobril proizvajalec (glejte dometic.com).

NASVET

Strešna kupola se ob močni sončni svetlobi zatemni. Ko se ohladi, se znova zbistri.

▶ Rolo očistite z blago milnico in vodo.

9 O d p r a v l j a

Motnja Možni vzrok		Predlagani ukrep za odpravo napake
Strešno okno se ne zapre do konca.	Umazanija med steklom in okvirjem	Očistite okno.Odstranite listje in vejice med steklom in okvirjem.
Komarnika ali zatemnitvenega roloja ni mogoče premakniti.	Umazanija na stranskih vodilih	Očistite stranska vodila.

Če napake ne morete odpraviti, se obrnite na specializirano delavnico.

10 Garancija

Velja zakonsko določen garancijski rok. Če je izdelek pokvarjen, se obrnite na svojega trgovca ali podružnico proizvajalca v svoji državi (glejte dometic.com/dealer).

Za obravnavanje zahtevkov popravil oz. garancijskih zahtevkov morate skupaj z izdelkom poslati naslednjo dokumentacijo:

• Kopijo računa z datumom nakupa
• Razlog za reklamacijo ali opis napake

Upoštevajte, da lahko imajo lastnoročna ali neprofesionalna popravila varnostne posledice in lahko razveljavijo garancijo.

11 Odstranjevanje

▶ Embalažni material odstranite v primerne zabojnike za recikliranje odpadkov, će je to mogoče.
▶ Pri lokalnem centru za zbiranje odpadkov ali specializiranem prodajalcu se pozanimajte glede odstranjevanja izdelka v skladu z veljavnimi predpisi.
