Produkto tipas	Stogo kupolas (stogo langas) karavanui
Prekės ženklas	Dometic
Modelis	Mini Heki S FL
Numatomas naudojimas	Montavimas karavanuose
Didžiausias leistinas greitis	130 km/h
Suderinamas stogo storis	23–42 mm (ref. 9620008857) arba 43–60 mm (ref. 9620008880)
Pristatymo turinys	Išorinis rėmas su stiklo kupolu, montavimo rėmas, vidinis rėmas, 12 ilgų varžtų, 12 trumpų varžtų
Papildomi aksesuarai	Deflektorius (ref. 9104100260)
Pagrindinės funkcijos	Rankinis atidarymas ir uždarymas, užtemdoma užuolaidėlė, tinklelis nuo vabzdžių
Atidarymas ir uždarymas	Rankinis, naudojant rankeną
Įmontuotos užuolaidėlės	Užtemdoma užuolaidėlė ir tinklelis nuo vabzdžių, reguliuojami atskirai
Naudojimo atsargumo priemonės	Uždaryti ir užrakinti prieš kelionę; neatidaryti važiuojant; nevaikščioti ant kupolo
Valymas ir priežiūra	Akrilinis stiklas: vanduo ir švelnus muilas, vengti alkoholio ir aštrių daiktų; užuolaidėlės: švelnus skalbiklis ir vanduo
Trikčių šalinimas	Rėmo ir šoninių kreiptuvų švara
Garantija	Teisinė garantija; kreiptis į pardavėją
Šalinimas	Perdirbimas specializuotuose centruose
Taisomumas	Rekomenduojamos originalios atsarginės dalys; remontas atliekamas įgalioto personalo

Dažnai užduodami klausimai - Mini Heki S FL DOMETIC

Koks didžiausias leistinas greitis naudojant Mini Heki S FL stogo kupolą?

Didžiausias leistinas greitis yra 130 km/h. Viršijus šį greitį gali atsirasti triukšmas arba pakenkti. Esant dideliam triukšmui, galima naudoti deflektorių (papildomas aksesuaras).

Kaip sumontuoti Mini Heki S FL stogo kupolą?

Montavimui reikia išpjauti angą stoge, atsižvelgiant į stogo storį (23–42 mm arba 43–60 mm). Naudokite atitinkamą montavimo rėmą, jei reikia, sutvirtinimo juostas ir lankstų, nesukietėjantį sandariklį. Priveržkite varžtus ir po montavimo patikrinkite veikimą.

Ar galima atidaryti stogo kupolą važiuojant?

Ne, draudžiama atidaryti stogo langą kelionės metu. Prieš išvykdami visada įsitikinkite, kad jis tinkamai uždarytas ir užrakintas.

Kaip prižiūrėti akrilinį kupolo stiklą?

Valykite vandeniu ir švelniu muilu. Nenaudokite alkoholio ar aštrių, kietų daiktų, kurie gali subraižyti stiklą. Rekomenduojamų valymo priemonių rasite dometic.com.

Ką daryti, jei stogas neužsidaro iki galo?

Patikrinkite, ar tarp stiklo ir rėmo nėra nešvarumų, lapų ar šakų. Kruopščiai išvalykite šias vietas. Jei problema išlieka, kreipkitės į specializuotą dirbtuvę.

Kaip naudoti ritinines užuolaidėles?

Užtemdomą užuolaidėlę ir tinklelį nuo vabzdžių galima reguliuoti atskirai. Suimkite rankeną ir traukite iki norimos padėties. Esant stipriai saulės šviesai, užtemdomą užuolaidėlę uždenkite tik dviem trečdaliais, kad išvengtumėte šilumos kaupimosi.

Koks yra Mini Heki S FL pristatymo turinys?

Pakuotėje yra: išorinis rėmas su stiklo kupolu, montavimo rėmas, vidinis rėmas, 12 ilgų varžtų ir 12 trumpų varžtų. Aksesuarai, pvz., deflektorius, parduodami atskirai.

Ar stogo kupolas tinka visoms transporto priemonėms?

Jis skirtas karavanams. Stogo storis turi būti nuo 23 iki 60 mm. Taip pat paviršius turi būti plokščias, o nuolydis ne didesnis nei 15° horizontalės atžvilgiu.

Kaip valyti stogo kupolo užuolaidėles?

Užuolaidėlės valomos švelniu skalbikliu, praskiestu vandeniu. Venkite abrazyvinių priemonių. Naudokite minkštą šluostę ir nuplaukite švariu vandeniu.

Ką daryti, jei tinklelis ar užuolaidėlė nebeslenka?

Išvalykite šoninius kreiptuvus, kuriuose gali kauptis nešvarumai. Jei po valymo problema išlieka, kreipkitės į specializuotą dirbtuvę.

NAUDOJIMO INSTRUKCIJA Mini Heki S FL DOMETIC

LT Stoglangio Montavimo ir naudojimo vadovas ..... 159

Atidžiai perskaitykite šj gaminio žinyną ir laikykitės visų jame pateiktų nurodymų, rekomendacijų ir įspėjimų, kad įrengtumėte gaminį ir visada juo naudotumėtės bei prižiūrėtumėte tinkamai. Ši instrukcija PRIVALO būti prie gaminio.

Tuo, jog naudojatės gaminiu, patvirtinate, kad atidžiai perskaitėte visus nurodymus, rekomendacijas ir įspėjimus ir suprantate čia pateiktas nuostatas ir sąlygas bei sutinkate jų laikytis. Sutinkate naudoti šį gaminį tik pagal numatytą paskirtį, numatytoms reikmėms ir laikydamiesi šiame gaminio žinyne pateiktų nurodymų, rekomendacijų ir įspėjimų bei visų galiojančių įstatymų ir kitų teisės aktų. Neperskaičius ir nesilaikant čia pateiktų nurodymų ir įspėjimų galite susižaloti patys ir sužaloti kitus, sugadinti gaminį arba kitą greta esantį turtą. Šis gaminio žinynas, įskaitant nurodymus, rekomendacijas ir įspėjimus, bei susiję dokumentai, gali būti keičiami ir atnaujinami. Naujausia informacija apie gaminį pateikiama adresu documents.dometic.com.

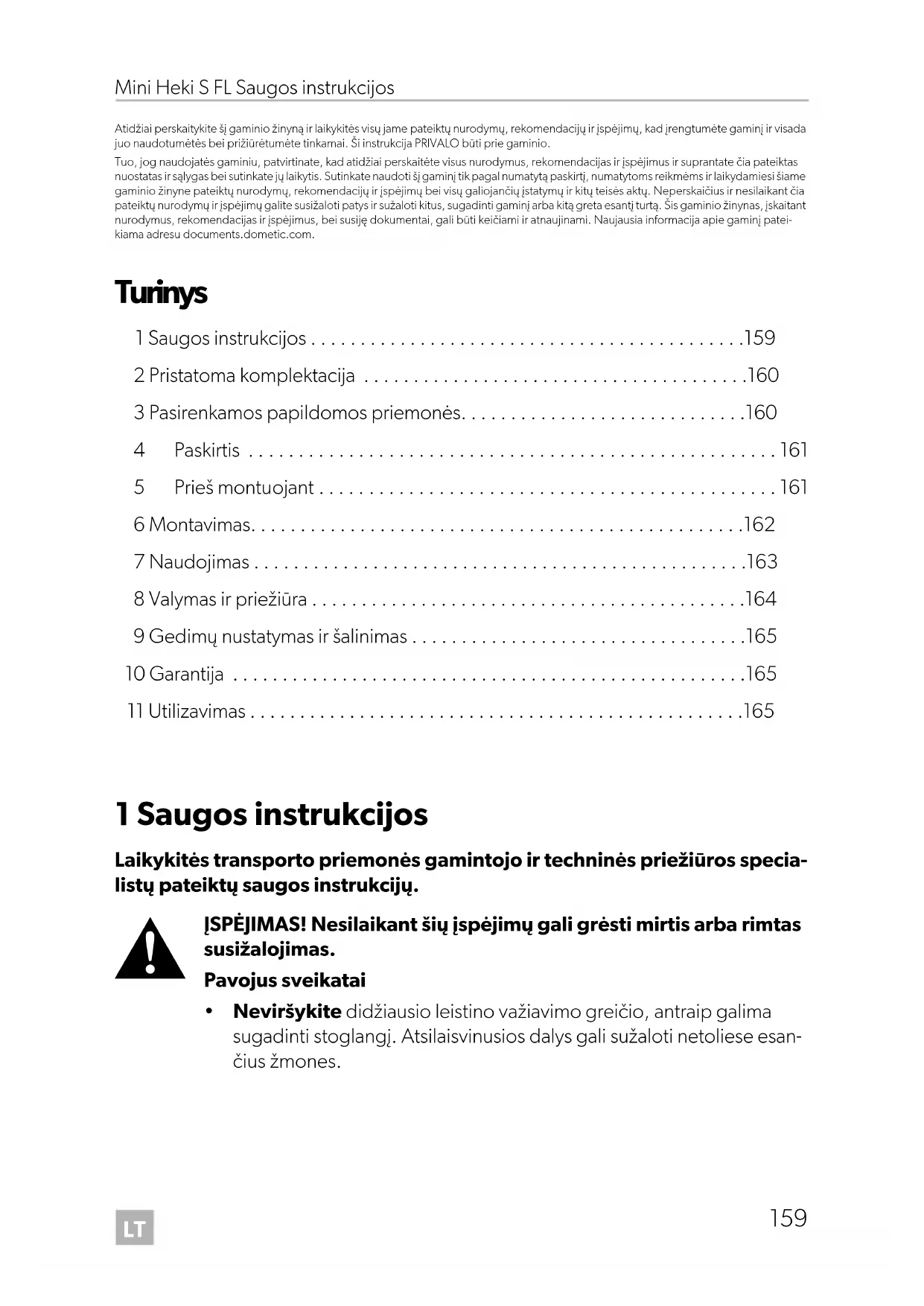

Turinys

1 Saugos instrukcijos....159
2 Pristatoma komplektacija ....160
3 Pasirenkamos papildomos priemonės. 160
4 Paskirtis 161
5 Prieš montuojant....161
6 Montavimas....162
7 Naudojimas....163
8 Valymas ir priežiūra ....164
9 Gedimų nustatymas ir šalinimas ....165
10 Garantija 165
11 Utilizavimas....165

1 Saugos instrukcijos

Laikykitės transporto priemonės gamintojo ir techninės priežiūros specialistų pateiktų saugos instrukcijų.

İSPĖJIMAS! Nesilaikant šių įspėjimų gali grėsti mirtis arba rimtas susižalojimas.

Pavojus sveikatai

- Neviršykite didžiausio leistino važiavimo greičio, antraip galima sugadinti stoglangj. Atsilaisvinusios dalys gali sužaloti netoliese esančius žmones.

PERSPĖJIMAS! Nesilaikant šių įspėjimų gali grėsti nedidelis arba vidutinis susižalojimas.

Pavojus sveikatai

• Prieš pradėdami kelionę, patikrinkite, ar stoglangis uždarytas, ir tinkamai jį užfiksuokite.
• Prieš pradėdami kelionę, patikrinkite, ar stoglangis nepažeistas (pvz., ar nėra akrilinio stiklo tempimo įtrūkimų).
• Neatidarykite stoglangio, kai važiuojate.

PRANEŠIMAS! Žalos pavojus

• Atsiradus gedimų ar trukdžių, nedelsdami kreipkitės į specializuotas dirbtuves.
• Nelipkite ant stiklinio kupolo.
• Neatidarykite lango pučiant stipriam vėjui arba lyjant.
• Jei lyja ar sninga, uždarykite stoglangj.
• Nepalikite transporto priemonės su atidarytu stoglangiu.
• Pasirūpinkite, kad ant stoglangio nebūtų sniego ar ledo.

2 Pristatoma komplektacija

Nr.1pav.	Kiekis Pavadinimas
1	1 Išorinis rémas su stikliniu kupolu
2	1 Tvirtinimo rémas
3	1 Vidinis rémas
4	12	Ilgi tvirtinimo varžtai
	12	Trumpi tvirtinimo varžtai

3 Pasirenkamos papildomos priemonès

Pavadinimas Nuor. nr.

Aptakas 9104100260

4 P a s k i r t i s

„Mini Heki S FL“ stoglangis tinkamas montuoti nameliuose ant ratų:

Didžiausias leistinas greitis yra 130 km/h, antraip gali atsirasti triukšmas arba pažeidimas, atsižvelgiant i transporto priemonės konstrukciją arba montavimo padėtį. Esant pernelyg dideliam triukšmui, galima naudoti aptaką (priedas).

Šis gaminį galima naudoti tik pagal numatytą paskirtį ir vadovaujantis šiomis instrukcijomis.

Šiame vadove pateikiama informacija, reikalinga tinkamam gaminio jrengimui ir (arba) naudojimui. Dėl prasto jrengimo ir (arba) netinkamo naudojimo būdo ar techninės priežiūros gaminys gali netinkamai veikti ir sugesti.

Gamintojas neprisiims atsakomybės už patirtus sužeidimus ar žalą gaminiui, atsiradusią dėl šių priežasčių:

• Neteisingo surinkimo ar prijungimo, įskaitant perteklinę įtampa
• Netinkamos techninės priežiūros arba jeigu buvo naudotos neoriginalios, gamintojo nepateiktos atsarginės dalys
  • Gaminio pakeitimai be aiškaus gamintojo leidimo
• Naudojimas kitais tikslais, nei nurodyta šiame vadove

„Dometic“ pasilieka teisę keisti gaminio išvaizdą ir specifikacijas.

5 Prieš montuojant

Prieš montuodami, patikrinkite transporto priemonės stogo storį. Jei turite klau-simų, pasikonsultuokite su transporto priemonės gamintoju.
Rinkdamiesi montavimo vietą, laikykitės toliau pateiktų instrukcijų.

– Pjaunant skylę, greta esantys komponentai (stogo bagažinė arba tvirtinimo ir sutvirtinimo dalys), laidai ir spintelės transporto priemonės salone negali būti pažeisti.

– Vidiniams ir išoriniams rémams montuoti turi būti palikta pakankamai vietos.
– Stoglangj jrenkite tik plokščiose ir lygiagrečiose vidinėse ir išorinėse stogo sri-tyse, kurių posvyrio kampas horizontalės atžvilgiu ne didesnis nei 15°.
– Galite naudoti esamą stogo angą, kurioje telpa stoglangis.

6 Montavimas

PRANEŠIMAS! Žalos pavojus

Jei neturite pakankamai techninių žinių apie komponentų montavimą transporto priemonėse, turite pasirūpinti, kad stoglangį jūsų transporto priemonėje sumontuotų specialistas.

6.1 Skylès išpjovimas

Žr. 2pav.

6.2 Sutvirtinimo bėgių naudojimas

Papildoma informacija prie 3 pav.

1. Prieš montuodami patikrinkite, ar reikia sutvirtinti stogo angą.
2. Pašalinkite putplasti pagal sutvirtinimo bėgių plotį (nejeina į pristatomą komplektaciją) (A).
3. Sumontuokite sutvirtinimo begius (B).

6.3 Stoglangio montavimas

Papildoma informacija prie 4 pav.

l pristatomą komplektaciją jeina tvirtinimo rèmas, tinkamas naudoti 23 – 42 mm arba 43 – 60 mm storio stogui:

• Stogo storis 23 – 42 mm: nuor. nr. 9620008857

• Stogo storis 43 – 60 mm: nuor. nr. 9620008880

• Išmatuokite stogo storj W.

• Sutrumpinkite movas iki H dydžio (žr. lentelę).
• Naudokite atitinkamo ilgio varžtus (žr. lentelę).

Žr. 5 pav.

▶ Patikrinkite, ar aplink stoglangj stogo angoje yra pakankamai vietos (apytiksl. 1 – 2 mm).

Žr. 6 pav.

▶ Nuvalykite stogo angą montavimo srityje.

Žr. 7pav.

PRANEŠIMAS! Žalos pavojus

Laikykitės sandariklio gamintojo instrukcijų.

▶ Užsandarinkite tvirtinimo rėmą lanksčiu nekietėjančiu sandarinimo mišiniu (pvz., „SikaLastomer-710”).

Žr. 8 pav.

1. Montuodami, atsižvelkite į judėjimo kryptį.
2. Istatykite išorinį rėmą į stogo angos vidurį.

Žr. 9 pav.

1. Sumontuokite tvirtinimo rėmą.
2. Jsukite varžtus ir priveržkite juos praėjus 10 minučių po montavimo.

Žr. 10pav.

▶ ļstatykite vidinį rėmą į tvirtinimo rėmą.

Žr. 11pav.

1. Užstumkite vidinj rémą ant tvirtinimo rèmo.
2. Sumontavę, patikrinkite, ar stoglangis tinkamai veikia.
3. Nuimkite apsauginę plèvelę nuo akrilinio stiklo.

PASTABA

Jei apsauginę plèvelę pernelyg ilgai veikia saulès šviesa, jos nepavyks nuimti taip, kad neliktų liekanų.

1. Jei reikia, transporto priemonės dokumentuose įrašykite naują transporto priemonės aukštį ir svorį.

7 Naudojimas

7.1 „Mini Heki S FL“ atidarymas ir uždarymas

▶ Atidarykite ir uždarykite stoglangj, kaip pavaizduota (12 pav.-14 pav.).

7.2 Ritininių žaliuzių atidarymas ir uždarymas (15 pav.)

PRANEŠIMAS! Sugadinimo pavojus dėl šilumos tarp ritininių žaliuzių ir lango stiklo kaupimosi

Esant stipriai saulės šviesai, užtamsinimo ritinines žaliuzes uždarykite tik dviem trečdaliais.

PASTABA

Užtamsinimo ritinines žaliuzes ir tinklelj nuo musių galima reguliuoti atskirai.

▶ Laikydami ritininių žaliuzių rankeną su įdubomis, patraukite ją į reikiamą padėtį.

8 Valymas ir priežiūra

PRANEŠIMAS! Žalos pavojus

Nevalykite aštriomis arba kietomis priemonėmis, nes jos gali sugadinti akrilinį stiklą. Ypač nenaudokite valymo priemonių, kurių sudėtyje yra alkoholio.

Naudokite tik gamintojo patvirtintas valymo priemones (žr. dometic.com).

PASTABA

Esant ryškiai saulės šviesai, stogo kupolas aptemsta. Atvėsęs, jis vėl prašviesėja.

Ritinines žaliuzes valykite švelniu muilu ir vandeniu.

9 Gedimų nustatymas ir šalinimas

Triktis	Galima priežastis	Siūlomas sprendimas
Stoglangis neužsidaro iki galo.	Nešvarumai tarp stiklo ir rėmo	Nuvalykite langą.Pašalinkite tarp stiklo ir rėmo jstrigu-sius lapus ir šakeles.
Nepavyksta pajudinti tinklelio nuo musių arba užtamsinimo ritini-nių žaliuzių.	Nešvarumai ant šoninių kreiptuvų	Nuvalykite šoninius kreiptuvus.

Jei nepavyksta pašalinti gedimo, kreipkitės j specializuotas dirbtuves.

10 Garantija

Taikomas jstatymų nustatytas garantinis laikotarpis. Jei gaminys pažeistas, kreipkitės į mažmenininką arba į gamintojo atstovybę savo šalyje (žr. dometic.com/dealer).

Jei reikalingas remontas ir garantinis aptarnavimas, pristatydami gaminį pateikite šiuos dokumentus:

• Kvito kopiją su nurodyta pirkimo data
• Pretenzijos priežastj arba gedimo aprašymą

Atkreipkite dèmesj, kad remontas savo jėgomis arba neprofesionalus remontas gali turėti pasekmių saugumui ir gali panaikinti garantiją.

11 Utilizavimas

▶ Jei jmanoma, pakavimo medžiagą sudėkite į atitinkamas perdirbimo šiukšliadėžes.
Išsamios informacijos apie tai, kaip gaminj pašalinti pagal galiojančias atlieku šalinimo taisykles, teiraukitės vietiniame perdirbimo centre arba specializuoto prekybos atstovo.
