Тип продукт	Купол за покрив (покривен прозорец) за каравана
Марка	Dometic
Модел	Mini Heki S FL
Предназначение	Монтаж в каравани
Максимално допустима скорост	130 km/h
Съвместима дебелина на покрива	23 до 42 мм (реф. 9620008857) или 43 до 60 мм (реф. 9620008880)
Съдържание на доставката	Външна рамка със стъклен купол, монтажна рамка, вътрешна рамка, 12 дълги винта, 12 къси винта
Допълнителни аксесоари	Дефлектор (реф. 9104100260)
Основни функции	Ръчно отваряне и затваряне, затъмняваща щора, комарник
Отваряне и затваряне	Ръчно чрез дръжка
Вградени щори	Затъмняваща щора и комарник, регулирани поотделно
Предпазни мерки при употреба	Затваряйте и заключвайте преди пътуване; не отваряйте по време на шофиране; не стъпвайте върху купола
Почистване и поддръжка	Акрилно стъкло: вода и мек сапун, избягвайте алкохол и остри предмети; щори: мек препарат и вода
Отстраняване на неизправности	Чистота на рамката и страничните водачи
Гаранция	Законна гаранция; свържете се с търговеца
Изхвърляне	Рециклиране чрез специализирани центрове
Ремонтируемост	Препоръчват се оригинални резервни части; ремонти от упълномощен персонал

Често задавани въпроси - Mini Heki S FL DOMETIC

Каква е максимално допустимата скорост с купола за покрив Mini Heki S FL?

Максимално допустимата скорост е 130 km/h. Отвъд това може да възникнат шумове или повреди. При значителни шумове може да се използва дефлектор (допълнителен аксесоар).

Как да монтирате купола за покрив Mini Heki S FL?

Монтажът изисква изрязване в покрива, спазвайки дебелината на покрива (23-42 мм или 43-60 мм). Използвайте подходящата монтажна рамка, усилващи пръти ако е необходимо, и гъвкав незасъхващ уплътнител. Затегнете винтовете и проверете функционирането след монтажа.

Може ли да се отваря куполът по време на шофиране?

Не, забранено е да отваряте покривния прозорец по време на пътуване. Винаги трябва да проверявате дали е правилно затворен и заключен преди да тръгнете.

Как да поддържам акрилното стъкло на купола?

Почиствайте с вода и мек сапун. Не използвайте алкохол или остри/твърди предмети, които могат да надраскат стъклото. Препоръчителните почистващи продукти са налични на dometic.com.

Какво да направя, ако покривът не се затваря напълно?

Проверете дали има мръсотия, листа или клони между стъклото и рамката. Почистете внимателно тези зони. Ако проблемът продължава, се консултирайте със специализиран сервиз.

Как да използвам щорите?

Затъмняващата щора и комарникът могат да се регулират поотделно. Хванете дръжката и дръпнете до желаната позиция. При силно слънце затваряйте затъмняващата щора само до две трети, за да избегнете натрупване на топлина.

Какво е съдържанието на доставката на Mini Heki S FL?

Пакетът съдържа: външна рамка със стъклен купол, монтажна рамка, вътрешна рамка, 12 дълги винта и 12 къси винта. Аксесоарите като дефлектора се продават отделно.

Подходящ ли е куполът за всички превозни средства?

Проектиран е за каравани. Дебелината на покрива трябва да бъде между 23 и 60 мм. Също така повърхността трябва да е плоска с максимален наклон от 15° спрямо хоризонталата.

Как да почиствам щорите на купола?

Щорите се почистват с мек препарат, разреден във вода. Избягвайте абразивни продукти. Използвайте мека кърпа и изплакнете с чиста вода.

Какво да направя, ако комарникът или щората не се плъзгат?

Почистете страничните водачи, където може да се натрупа мръсотия. Ако проблемът продължава след почистване, се консултирайте със специализиран сервиз.

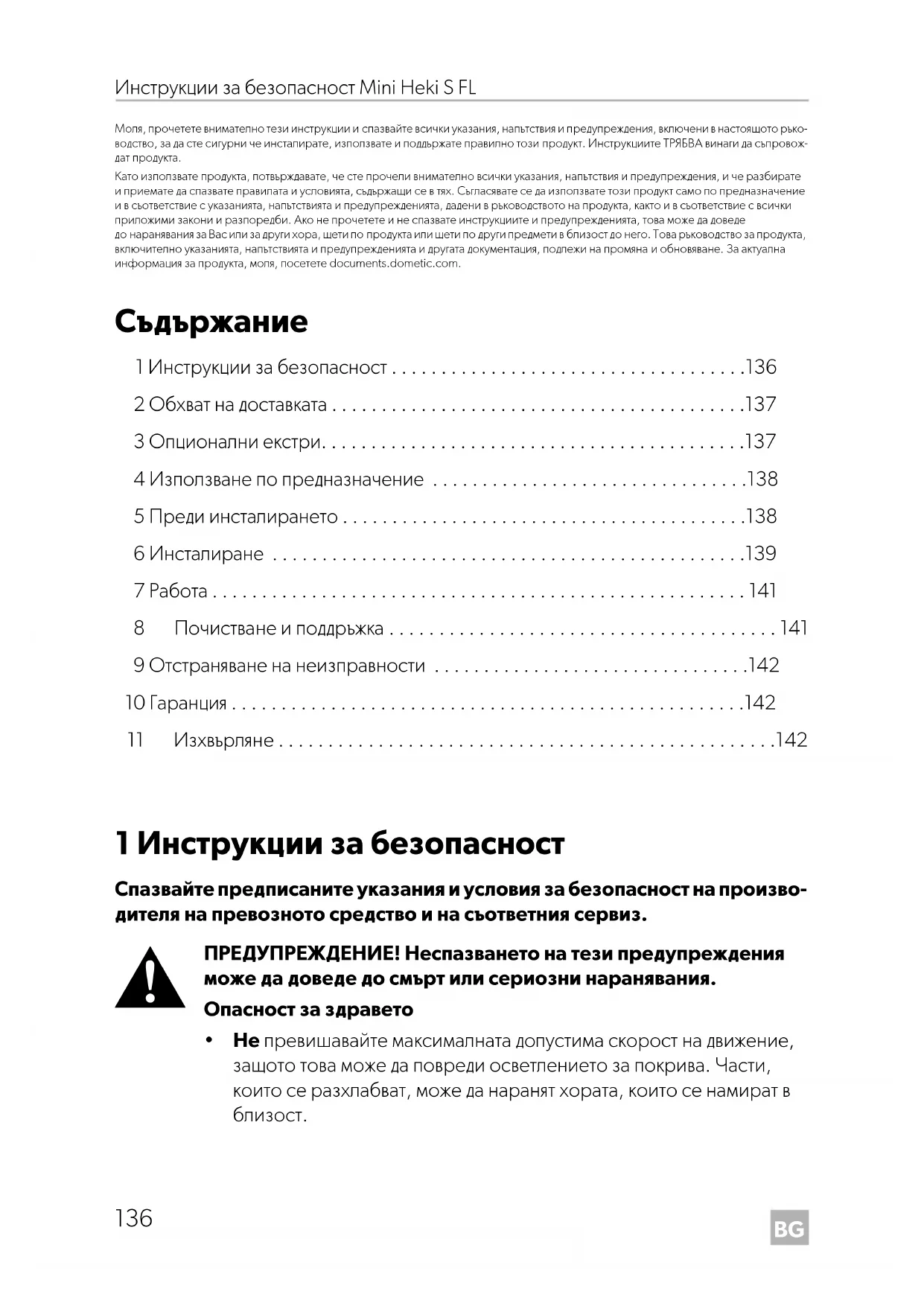

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Mini Heki S FL DOMETIC

BG Осветлението за покрива Инструкция за монтаж и експлоатация....136

Моля, прочетете внимателно тези инструкции и спазвайте всички указания, напътствия и предупреждения, включени в настоящото ръководство, за да сте сигурни че инсталирате, изпопзвате и подържате правипно този продукт. Инструкциите ТРЯБВА винаги да съпровождат продукта.

Като използвате продукта, потвърждавате, че сте прочели внимателно всички указания, напътствия и предупреждения, и че разбирате и приемате да спазвате правилата и условията, съдържащи се в тях. Сыпасявате се да използвате този продукт само по предназначение и в съответствие с указанията, напътствията и предупрежденията, дадени в ръководството на продукта, както и в съответствие с всички приложими закони и разпоредби. Ако не прочетете и не спазвате инструкциите и предупрежденията, това може да доведе до наранявания за Вас или за други хора, щети по продукта или щети по други предмети в близост до него. Това ръководство за продукта, включително указанията, напътствията и предупрежденията и другата документация, подлежи на промяна и обновяване. За актуапна информация за продукта, моля, посетете documents.dometic.com.

Съдържание

1 Инструкции за безопасност....136
2 Обхват на доставката .....137
3 Опционални екстри.....137
4 Използване по предназначение .....138
5 Преди инсталирането ....138
6 Инсталиране .....139
7 Работа....141
8 Почистване и поддръжка ..... 141
9 Отстраняване на неизправности .....142
10 Гаранция....142
11 Изхвърляне....142

Спазвайте предписаните указания и условия за безопасност на производителя на превозното средство и на съответния сервис.

ПРЕДУПРЕЖДЕНИЕ! Неспазването на тези предупреждения може да доведе до смърт или сериозни наранявания.

Опасност за здравето

- Не превишавайте максимальната допустима скорост на движение, защото това може да повреди осветлението за покрива. Части, които се разхлабват, може да наранят хората, които се намират в близост.

ВНИМАНИЕ! Неспазването на тези предупреждения може да доведе до леки или средни наранявания.

Опасност за здравето

• Преди да започнете пътуване, проверете дали прозорецът на покрива е затворен и заключен правилно.
• Преди да започнете пътуване, проверете прозореца на покрива за повреда (като пукнатини в акрилното стъкло).
• Не отваряйте прозореца на покрива по време на шофиране.

ВНИМАНИЕ! Опасност от повреда

• Ако възникнат неизправности или смущения, незабавно се консултирайте със специализиран сервис.
• Не стъпвайте върху стъкления купол.
• Не отваряйте прозореца при силен вятър или дъжд.
• Затворете прозореца на покрива, ако вали дъжд или сняг.
• Не оставяйте превозното средство с отворен прозорец на покрива.
• Подържайте прозореца на покрива така, че върху него да няма сняг и лед.

2 Обхват на доставката

11 Външна рамка със стъклен купол

21 Монтажна рамка

31 Вътрешна рамка

4 12 Дълги закрепващи болтове

12 Кьси закрепващи болтове

З О п ц и о н а л

Обозначение Инв. №

Спойлер 9104100260

4 Използване по предназначение

Осветлението за покрива Mini Heki S FL е подходящо за монтиране в каравани.

Максималната допустима скорост е 130 km/h, тъй като може да възникне шум или повреда в зависимост от конструкцията или мястото на монтаж на превозното средство. В случай на прекомерен шум може да се използва спойлер (аксе-соар).

Този продукт е подходящ само за предвидената цел и приложение съгласно настоящите инструкции.

Това ръководство предоставя информация, необходима за правилната инсталация и/или експлоатация на продукта. Лошо инсталиране и/или неправилна употреба и поддръжка ще доведат до незадоволителна работа и евентуално до повреди.

Производителят не носи отговорност за наранявания и повреди по продукта, причинени от:

• Неправилен монтаж и свързване, включително прекалено високо напрежение
• Неправилна поддръжка или използване на резервни части, различни от оригиналните, предоставяни от производителя
• Изменения на продукта без изрично разрешение от производителя
• Използване за цели, различни от описаните в това ръководство

Dometic си запазва правото да променя външния вид и спецификациите на продукта.

5 Преди инсталирането

▶ Преди да монтирате, проверете дебелината на покрива на Вашето превозно средство. Консултирайте се с производителя на превозното средство в случай на въпроси.

Когато избирате мястото на монтаж, спазвайте следното:

– Съседните компоненти (багажник за покрива или закрепващи и подсил-ващи части), кабелите и шкафовете във вътрешната част на превозното средство не трябва да се повреждат при рязане на отвор.
– Необходимо е да има достатьчно място за монтиране на вътрешните и външните рамки.
- Монтирайте светлината за покрива само върху плоски и успоредни вътрешни и външни зони на покрива с максимален наклон от 15° спрямо хоризонталата.
– Можете да използвате съществуваш отвор на покрива, при условие че осветпението за покрива влиза в него.

6 И н с т а л и р

ВНИМАНИЕ! Опасност от повреда

Ако нямате достатьчно технически познания за монтиране на компонентите в превозни средства, трябва да помолите специалист, който да монтира прозореца за покрива във Вашето превозно средство.

6.1 Изрязване на отвора

Вижте фигур. 2

6.2 Използване на усилващите релси

Допълнение към фигур. 3

1. Преди инсталацията проверете дали е необходимо усилване на отвора в покрива.
2. Отстранете пяната, за да осигурите поставянето на усилващите релси (не са в обхвата на доставката) с цялата им ширина (А).
3. Монтирайте усилващите релси (В).

6.3 Монтиране на осветлението за покрива

Допълнение към фигур. 4

Обхватът на доставката съдържа монтажна рамка, която е подходяща за дебелина на покрива от 23 – 42 mm или 43 – 60 mm:

1. Измерете дебелината на покрива W.
2. Скъсете ръкавите до размер Н (вижте таблицата).
3. Използвайте винтовете с подходящи дължини (вижте таблицата).

Вижте фигур. 5

▶ Проверете дали осветлението за покрива има достатьчно пространство около (прибл. 1 до 2 mm) в отвора на покрива.

Вижте фигур. 6

▶ Почистете отвора на покрива в зоната за монтаж.

Вижте фигур. 7

ВНИМАНИЕ! Опасност от повреда

Спазвайте инструкциите на производителя на уплътнението.

Уплътнете монтажната рамка с гъвкава, невтвърдяваща се уплътняваща смес (напр. SikaLastomer-710).

Вижте фигур. 8

1. Спазвайте посоката на движение при монтиране.
2. Поставете външната рамка в средата на отвора на покрива.

Вижте фигур. 9

1. Монтирайте монтажната рамка.
2. Затегнете винтовете и ги затегнете отново 10 минути след монтажа.

Вижте фигур. 10

▶ Поставете вътрешната рамка в монтажната рамка.

Вижте фигур. 11

1. Натиснете вътрешната рамка върху монтажната рамка.
2. След като монтирате, проверете дали осветлението за покрива работи правилно.
3. Отстранете защитния филм от акрилното стъкло.

УКАЗАНИЕ

Ако защитният филм е изложен на слънчева светлина твърде дълго, той не може да бъде премахнат, без да има остатък.

1. Ако е необходимо, запишете новата височина и тегло на превозното средство в документите на превозното средство.

7 P a 6 o t a

7.1 Отваряне и затваряне на Mini Heki S FL

7.2 Отваряне и затваряне на ролетните щори (фиг. 15)

ВНИМАНИЕ! Опасност от повреда поради нагряване между ролетната щора и прозореца.

При силна слънчева светлина затворете само затьмняваща ролетна щора на положение две трети.

УКАЗАНИЕ

Затьмняващата ролетна щора и комарникът могат да се регулират поотделно.

Задръжте вдпъбнатата ръкохватка на ролковия щората и я издърпайте в необходимото положение.

8 Почистване и поддръжка

ВНИМАНИЕ! Опасност от повреда

Не използвайте остри или твърди предмети за почистване, тъй като те може да повредят акрилното стъкло. Задължително не използвайте почистващи препарати, съдържащи спирт.

Използвайте само почистващи препарати, които са одобрени от производителя (вижте dometic.com).

УКАЗАНИЕ

Купольт на покрива се матира при ярка слънчева светлина. Той става прозрачен отново веднага щом се охлади.

▶ Почистете ролетната щора с мек сапун и вода.

9 Отстраняване на неизправности

Повреда Възможна причина Предлагано решение

Осветлението за покрива не се затваря напълно.	Мрьсотия между стъклото и рамката	Почистете прозореца.Отстранете всички листа и клонки между стъклото и рамката.
Мухарникът или затъм-няващата ролетна щора не може да бъде преместен.	Мрьсотия върху странич-ните водачи	Почистете страничните водачи.

Ако не можете да отстраните проблема, се свържете със специализиран сервис.

10 Гаранция

Важи гаранционният срок, определен от закона. Ако продуктът е дефектен, моля свържете се с търговеца или с филиала на производителя във Вашата страна (виж dometic.com/dealer).

За обработката на гаранцията и ремонта, моля приложете следните документи, когато изпращате продукта:

• Копие от фактурата с дата на покупката
• Причина за претенцията или описание на дефекта

Отбележете, че саморъчен или непрофесионален ремонт може има последствия за безопасността и да анулира гаранцията.

11 Изхвърляне

По възможност предайте опаковката за рециклиране.
Консултирайте се с местен център за рециклиране или с продавача за правилното изхвърляне на продукта в съответствие с действащите предписания.
