INSTRUKCJA OBSŁUGI Mini Heki S FL DOMETIC
PL Okno dachowe Instrukcja montażu i obsługi....80

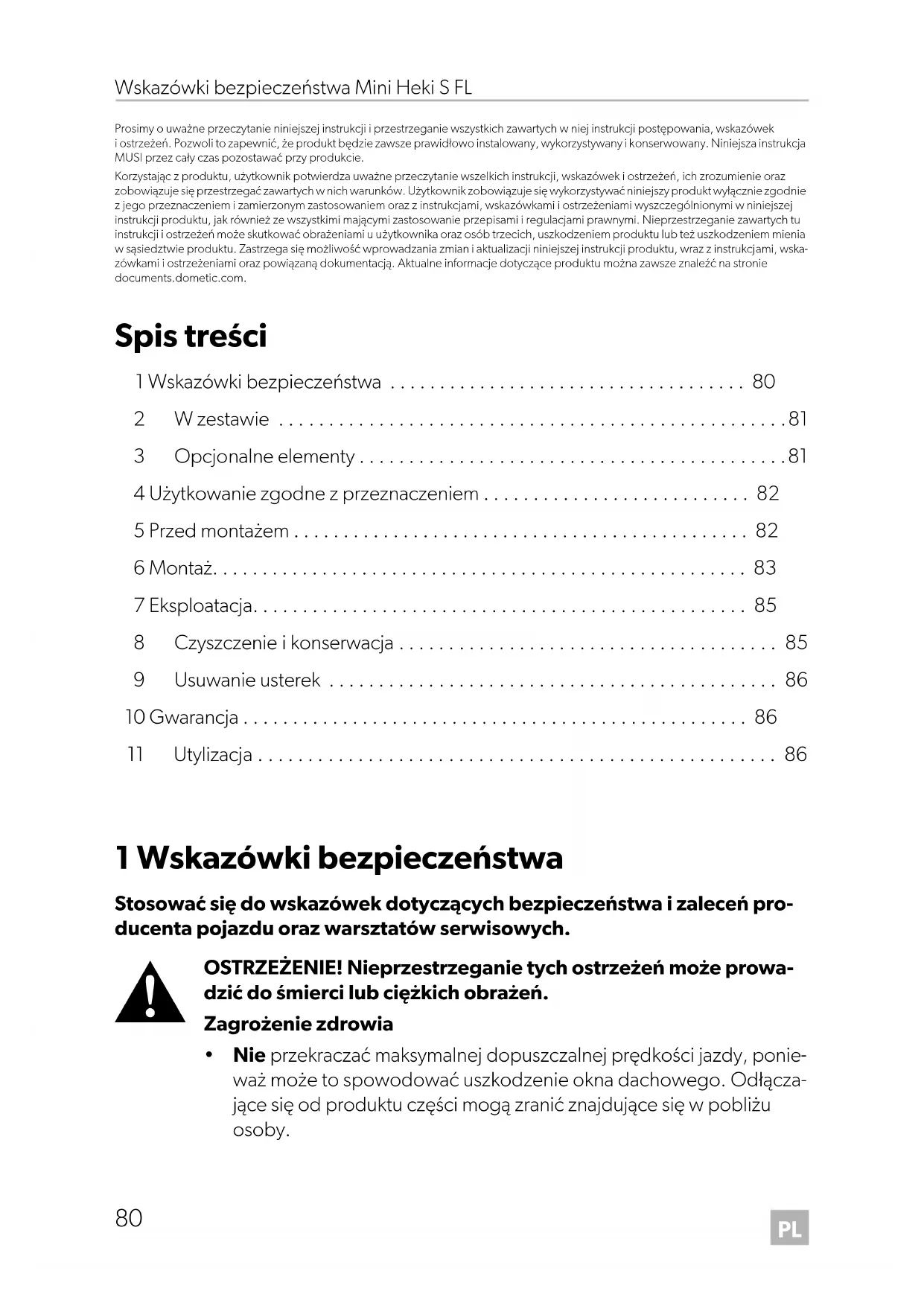

Prosimy o uważne przeczytanie niniejszej instrukcji i przestrzeganie wszystkich zawartych w niej instrukcji postępowania, wskazówek i ostrzeżeń. Pozwoli to zapewnić, że produkt będzie zawsze prawidłowo instalowany, wykorzystywany i konserwowany. Niniejsza instrukcja MUSI przez cały czas pozostawać przy produkcie.
Korzystając z produktu, użytkownik potwierdza uważne przeczytanie wszelkich instrukcji, wskazówek i ostrzeżeń, ich zrozumienie oraz zobowiązuje się przestrzegać zawartych w nich warunków. Użytkownik zobowiązuje się wykorzystywać niniejszy produkt wyłącznie zgodnie z jego przeznaczeniem i zamierzonym zastosowaniem oraz z instrukcjami, wskazówkami i ostrzeżeniami wyszczególnionymi w niniejszej instrukcji produktu, jak również ze wszystkimi mającymi zastosowanie przepisami i regulacjami prawnymi. Nieprzestrzeganie zawartych tu instrukcji i ostrzeżeń może skutkować obrażeniami u użytkownika oraz osób trzecich, uszkodzeniem produktu lub też uszkodzeniem mienia w sąsiedztwie produktu. Zastrzega się możliwość wprowadzania zmian i aktualizacji niniejszej instrukcji produktu, wraz z instrukcjami, wskażówkami i ostrzeżeniami oraz powiązaną dokumentacją. Aktualne informacje dotyczące produktu można zawsze znaleźć na stronie documents.dometic.com.
Spis treści
1 Wskazówki bezpieczeństwa 80
2 W zestawie ....81
3 Opcjonalne elementy....81
4 Użytkowanie zgodne z przeznaczeniem 82
5 Przed montażem 82
6 Montaz....83
7 Eksploatacja....85
8 Czyszczenie i konserwacja 85
9 Usuwanie usterek 86
10 Gwarancja 86
11 Utylizacja 86
1 Wskazówki bezpieczeństwa
Stosować się do wskazówek dotyczących bezpieczeństwa i zaleceń producenta pojazdu oraz warsztatów serwisowych.
OSTRZEŻENIE! Nieprzestrzeganie tych ostrzeżeń może prowadzić do śmierci lub ciężkich obrażeń.
Zagrożenie zdrowia
- Nie przekraczać maksymalnej dopuszczalnej prędkości jazdy, ponieważ może to spowodować uszkodzenie okna dachowego. Odłączające się od produktu części mogą zranić znajdujące się w pobliżu osoby.
OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub umiarkowanych obrażeń.
Zagrożenie zdrowia
- Przed rozpoczęciem jazdy sprawdzić, czy okno dachowe jest zamknięte i prawidłowo zaryglowane.
- Przed rozpoczęciem jazdy sprawdzić, czy okno dachowe nie posiada uszkodzeń (np. pęknięć naprężeniowych szkła akrylowego).
- Nie otwierać okna dachowego podczas jazdy.
UWAGA! Ryzyko uszkodzenia
- W razie usterek i nieprawidłowości natychmiast skontaktować się ze specjalistycznym warsztatem.
- Nie wolno wchodzić na kopułę szklaną.
- Nie otwierać okna dachowego podczas silnego wiatru lub deszczu.
- W przypadku wystąpienia opadów deszczu lub śniegu okno dachowe należy zamknąć.
- Nie opuszczać pojazdu, gdy okno dachowe jest otwarte.
- Zadbać o to, aby na oknie dachowym nie gromadził się śnieg i lód.
2 W z e s t a w i
Poz. na
rys. 1
Ilość Oznaczenie
11 Rama zewnętrzna z kopułą szklaną
21 Rama montażowa
31 Rama wewnętrzna
4
12
Długa śruba mocująca
12
Krótka śruba mocująca
3 Opcjonalne elementy
Oznaczenie
Nr katalo- gowy
Amortyzator 9104100260
4 Użytkowanie zgodne z przeznaczeniem
Okno dachowe Mini Heki S FL nadaje się do montowania w przyczepach kempingowych.
Maksymalna dopuszczalna prędkość jazdy wynosi 130 km/h, ponieważ w zależności od konstrukcji pojazdu lub pozycji montażu może występować hałas lub dojść do uszkodzeń. W przypadku zwiększonego szumu powietrza można zastosować spoiler (Osprzęt).
Niniejszy produkt jest przystosowany wyłącznie do wykorzystywania zgodnie z jego przeznaczeniem oraz zamierzonym zastosowaniem według niniejszej instrukcji.
Niniejsza instrukcja zawiera informacje, które są niezbędne do prawidłowego montażu i/lub obsługi produktu. Nieprawidłowy montaż i/lub niewłaściwa obsługa lub konserwacja powodują niezadowalające działanie i mogą prowadzić do uszkodzeń.
Producent nie ponosi żadnej odpowiedzialności za ewentualne obrażenia lub uszkodzenia produktu wynikłe z następujących przyczyn:
- Nieprawidłowy montaż lub podłączenie, w tym zbyt wysokie napięcie
- Niewłaściwa konserwacja lub użycie innych części zamiennych niż oryginalne części zamienne dostarczone przez producenta
- Wprowadzanie zmian w produkcie bez wyraźnej zgody producenta
- Użytkowanie w celach innych niż opisane w niniejszej instrukcji obsługi
Firma Dometic zastrzega sobie prawo do zmiany wyglądu i specyfikacji produktu.
5 Przed montażem
Przed montażem konieczne jest sprawdzenie grubości dachu pojazdu. W razie wątpliwości należy skontaktować się z producentem pojazdu.
▶ Wybierając miejsce montażu uwzględnić następujące kwestie:
– Podczas wycinania otworu należy uważać, aby nie uszkodzić sąsiednich elementów (bagażnika dachowego lub elementów mocujących i wzmacniających), przewodów i szafek wewnątrz pojazdu.
– Zapewnić wystarczająco dużo miejsca do montażu ramy wewnętrznej izewnętrznej.
– Okno dachowe powinno się montować tylko na płaskich i równoległych wewnętrznych oraz zewnętrznych powierzchniach dachowych o maksymalnym pochyleniu 15° względem płaszczyzny poziomej.
– Istniejący wykrój okna można zastosować wówczas, gdy okno dachowe pasuje do niego.
6 M o n t a
UWAGA! Ryzyko uszkodzenia
Jeśli użytkownik nie dysponuje odpowiednimi umiejętnościami technicznymi, pozwalającymi na montaż komponentów w pojazdach, montaż okna dachowego należy zlecić specjaliście.
6.1 Wycinanie otworu
patrz rys. 2
6.2 Stosowanie listew wzmacniających
Uzupełnienie do rys. 3
- Przed instalacją należy ustalić, czy wycięcie w dachu wymaga wzmocnienia.
- Usunąć piankę zgodnie z szerokością listew wzmacniających (nie wchodzą w zakres dostawy) (A).
- Następnie należy wpasować listwy wzmacniające (B).
6.3 Montaż okna dachowego
Uzupełnienie do rys. 4
Zakres dostawy obejmuje ramę montażową, przeznaczoną do grubości dachu 23 – 42 mm lub 43 – 60 mm:
- Grubość dachu 23 – 42 mm: nr katalogowy 9620008857
- Grubość dachu 43 – 60 mm: nr katalogowy 9620008880
- Zmierzyć grubość dachu W.
- Dociąć tuleje na wymiar H (patrz tabela).
- Zastosować śruby o odpowiednich długościach (patrz tabela).
Patrz rys. 5
▶ Sprawdzić, czy dookoła okna dachowego zapewniona jest wystarczająca odległość od otworu w dachu (ok. 1 do 2 mm).
patrz rys. 6
Należy wyczyścić wykrój dachu w obszarze montażu.
Patrz rys. 7
UWAGA! Ryzyko uszkodzenia
Przestrzegać instrukcji producenta środka uszczelniającego.
▶ Uszczelnić ramę montażową plastycznym, nietwardniejącym uszczelniaczem (np. SikaLastomer-710).
Patrz rys. 8
- Przy montażu należy uwzględnić kierunek jazdy.
- Należy wstawić ramę zewnętrzną na środku wykroju okna.
patrz rys. 9
- Zamontować ramę montażową.
- Dokręcić śruby, a następnie ponownie je dokręcić 10 minut po montażu.
patrz rys. 10
▶ Ramę wewnętrzną należy włożyć do ramy montażowej.
patrz rys. 11
- Ramę wewnętrzną należy wcisnąć do ramy montażowej.
- Po montażu konieczne jest sprawdzenie działania okna dachowego.
- Zdjąć folię ochronną ze szkła akrylowego.
WSKAZÓWKA
Jeżeli folia akrylowa zbyt długo było wystawiona na działanie światła słonecznego, oderwanie jej bez pozostawiania resztek jest nie możliwe.
- W razie konieczności należy zgłosić do wpisania do dokumentów pojazdu zmienioną wysokość pojazdu i wagę.
7 E k s p l o a t a
7.1 Otwieranie i zamykanie Mini Heki S FL
▶ Okno dachowe otwierać i zamykać w zilustrowany sposób (rys. 12 do rys. 14).
7.2 Otwieranie i zamykanie rolet (rys. 15)
UWAGA! Ryzyko uszkodzenia z powodu gromadzenia się cie- pła pomiędzy roletą a oknem.
W przypadku silnego nasłonecznienia roletę zaciemniającą należy zaciągać tylko do dwóch trzecich wysokości.
WSKAZÓWKA
Roletę zaciemniającą i moskitierę można regulować niezależnie od siebie.
▶ Chwycić za wgłębiony uchwyt rolety, a następnie pociągnąć ją do żądanego położenia.
8 Czyszczenie i konserwacja
UWAGA! Ryzyko uszkodzenia
Do czyszczenia nie należy używać ostrych i twardych środków; mogą one uszkodzić szkło akrylowe. W szczególności nie należy używać środków czyszczących zawierających alkohol.
Stosować wyłącznie środki czyszczące zalecane przez producenta (patrz dometic.com).
WSKAZÓWKA
Kopuła okna dachowego ulega zmętnieniu przy silnym nasłonecznieniu. Odzyskuje ona przezroczystość po ostygnięciu.
▶ Rolety należy czyścić łagodnym ługiem mydlanym i woda.
9 U s u w a n i e
Usterka Możliwa przyczyna Proponowane rozwiązanie
| Nie da się całkowicie zamknąć okna dachowego. | Zabrudzenie pomiędzy szybą a ramą | Należy wyczyścić okno, usuwając z powierzchni pomiędzy szybą a ramą liście i gałęzie. |
| Nie można przesunąć moskitiery albo rolety zaciemniającej. | Zabrudzenia na prowadnicach bocznych | Należy oczyścić prowadnice boczne. |
Jeśli nie można usunąć usterki, należy skontaktować się z warsztatem specjalistycznym.
10 Gwarancja
Obowiązuje ustawowy okres gwarancji. W przypadku stwierdzenia uszkodzenia produktu należy skontaktować się z jego sprzedawcą lub z oddziałem producenta w danym kraju (patrz dometic.com/dealer).
W celu naprawy lub realizacji gwarancji konieczne jest przesłanie wraz z produktem następujących dokumentów:
• Kopii rachunku z datą zakupu
- Informacji o przyczynie reklamacji lub opisu wady
Uwaga: Samodzielne lub nieprofesjonalne wykonywanie napraw może powodować zagrożenia oraz doprowadzić do utraty gwarancji.
11 Utylizacja
▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na odpady do recyklingu.
▶ Szczegółowe informacje na temat utylizacji produktu zgodnie z obowiązującymi przepisami można uzyskać w lokalnym zakładzie recyc-lingu lub u specjalistycznego dystrybutora.
