Producttype	Absorptiekoelkast voor motorcaravans
Model	RM 7605
Afmetingen (H x B x D)	1245 x 525 x 543 mm (inclusief deur)
Gewicht	42 kg
Netto inhoud koelvak	142 liter
Netto inhoud vriesvak	25 liter
Stroomvoorziening	230 V~, 12 V=, vloeibaar gas (propaan/butaan)
Elektrisch vermogen	200 W (230 V), 170 W (12 V)
Energieverbruik (24h)	ca. 3,2 kWh of 380 g gas
Energiebronkeuze	Automatisch (AES) en handmatig
Frameverwarming	Ja, 12 V / 3,5 W, schakelbaar
Temperatuurregeling	Draaischakelaar met 4 LED-stappen (AES)
Koelmiddel	Ammoniak (natuurlijk)
Ontdooisysteem	Handmatig; dooiwater verdampt achterin
Verlichting	1 x 12 V / 2 W, vervangbaar
Deurvergrendeling	Ja, voor kierstand tijdens lange stilstand
Winterbedekking	Optioneel, aanbevolen onder +8 °C
Reiniging	Zachte doek met lauwwarm water en mild middel; geen schurende middelen
Onderhoud	Jaarlijks stof uit koeleenheid verwijderen; gasbrander jaarlijks reinigen door erkend personeel
Veiligheid	Geen open vuur bij gaslek; gasafsluiter; kinderveiligheid (deur verwijderen bij afdanken)
Garantie	Volgens EC-richtlijn 44/1999/CE en nationale voorwaarden
Reparatie	Alleen door erkend servicepersoneel; reserveonderdelen via Dometic
Installatie	Tochtvrije inbouwnis; ventilatie vereist (min. 400 cm² per rooster)

Veelgestelde vragen - RM 7605 DOMETIC

Hoe schakel ik de koelkast in?

Stel de energiekeuzeschakelaar (A) in op de gewenste bron (gas, 230V, 12V of AUTO). Bij gas opent u eerst het ventiel van de gasfles en de afsluiter. De thermostaat (B) regelt de temperatuur. Controleer of de bedrijfsindicator (C) oplicht: groen voor 230V/12V, geel voor gas.

Wat moet ik doen als de koelkast niet op gas werkt?

Controleer of de gasfles niet leeg is en of de afsluiters open staan. Zet de schakelaar (A) op OFF en vervolgens weer op GAS of AUTO. Herhaal dit 3-4 keer om lucht uit de leiding te verwijderen. Knippert de gele LED nog? Neem dan contact op met de klantenservice.

Kan ik de koelkast gebruiken tijdens het rijden?

Ja, op 12V (alleen bij draaiende motor) of op gas, tenzij de wetgeving van het land het verbiedt (bijv. Frankrijk en Australië). Bij gas moet het voertuig voldoen aan EN 732. Let op: Gebruik nooit gas bij tankstations.

Heeft de koelkast een automatische energiebronkeuze?

Ja, het model RM 7605 heeft AES (Automatic Energy Select). De elektronica kiest automatisch de beste bron: eerst 230V (indien >200V), dan 12V (als motor draait of zonne-energie voldoende is), en ten slotte gas. De geselecteerde bron wordt getoond door de bijbehorende LED.

Waarom vormt zich condens op het metaalframe?

Bij hoge luchtvochtigheid en temperatuur kan condens ontstaan. Schakel de frameverwarming in met schakelaar (E). De LED (G) geeft aan dat de verwarming aan is. Vergeet niet de frameverwarming uit te schakelen als de motor uit staat om de accu te sparen.

Heeft de koelkast een vriesvak? Kan ik er ijsblokjes in maken?

Ja, er is een vriesvak van 25 liter. Het is geschikt voor het maken van ijsblokjes en het kort bewaren van diepvriesproducten. Het is niet geschikt om voedsel in te vriezen. Maak ijsblokjes bij voorkeur 's nachts voor optimale resultaten.

Hoe ontdooi ik de koelkast?

Schakel de koelkast uit (schakelaar A op OFF). Verwijder voedsel en ijsblokjesbakje. Laat de deur open staan tot het ijs is gesmolten. Gebruik geen warmtebron of scherpe voorwerpen. Droog de binnenkant met een doek en schakel de koelkast opnieuw in.

Wat is de aanbevolen temperatuurinstelling?

Bij een omgevingstemperatuur tussen +15 en +25 °C kunt u de thermostaat (B) in de middelste stand zetten. Dit zorgt voor optimale prestaties. De temperatuur kunt u aanpassen met de draaischakelaar; bij AES-modellen wordt de stand getoond via 4 LED's (MIN-MAX).

Hoe maak ik de koelkast schoon?

Gebruik een zachte doek met lauwwarm water en een mild schoonmaakmiddel. Spoel na met schoon water en droog goed. Gebruik geen zeep, schurende of sodahoudende middelen. Vermijd contact van olie of vet met de deursluiting. Reinig de binnenkant regelmatig.

Wat moet ik doen bij langdurige stilstand van het voertuig?

Zet de energiekeuzeschakelaar (A) op OFF. Sluit de gasafsluiter en de cilinder. Zet de deur op een kier met de vergrendeling om schimmelvorming te voorkomen. Bij temperaturen onder +8 °C wordt aanbevolen de winterbedekking te gebruiken.

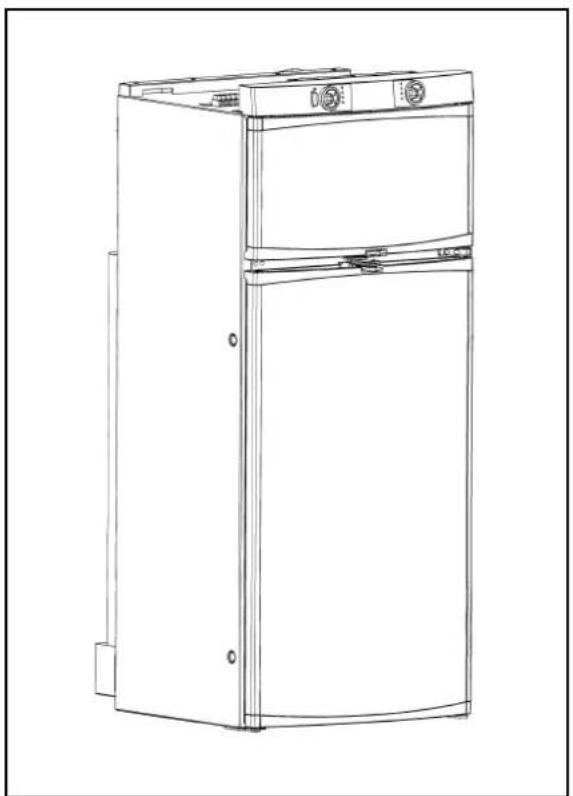

GEBRUIKSAANWIJZING RM 7605 DOMETIC

ABSORPTIE - KOELKASTEN voor MOTORCARAVAN

RM 7601 L RM 7605 L RM 7651 L RM 7655 L

Noteert u deze gegevens hier:

Modelnummer ....

Productnummer ....

Serienummer ....

Nederlands

Français

MANUEL

Veiligheidsaanwijzing

Gebruiksaanwijzing voor het bewaren van levensmiddelen in een koelkast:

Geen enkele koelkast kan de kwaliteit van levensmiddelen verbeteren, ten hoogste kan de kwaliteit van de levensmiddelen op het tijdpunt van opslag gedurende een korte periode behouden blijven.

Let op de volgende speciale omstandigheden bij het bewaren van levensmiddelen in een koelkast, die in een voertuig is ingebouwd:

• Verandering van de klimatische omstandigheden, b.v. temperatuurveranderingen.
• Hoge binnentemperatuur wanneer het voertuig afgesloten wordt geparkeerd en er sprake is van directe zoninstraling (temperatuur tot 50 °C mogelijk)

- Gebruik van de koelkast tijdens het rijden met de energiebron 12V-DC.

- De koelkast is achter een raam ingebouwd, zodat directe zoninstraling mogelijk is.

- Te vroeg opbergen van de eet- en drinkwaren nadat het apparaat net is ingeschakeld.

Bij deze speciale omstandigheden wordt de juiste temperatuur in de koelkast voor snel bederfelijke producten niet gegarandeerd.

Tot de snel bederfelijke levensmiddelen behoren: alle producten met een aangegeven vervaldatum en een bewaartemperatuur van hoogstens +4 °C of minder, vooral bij vlees, gevleugelte, vis, worst, kant-en-klare gerechten.

Tips

• Gekookte en ongekookte eetwaren apart inpakken (b.v. in dozen, aluminiumfolie enz.).
• De buitenverpakking van de portieverpakkingen alleen er afdoen, als alle belangrijke gegevens zoals b.v. vervaldatum ook op de portieverpakkingen staan.
• Gekoelde producten niet te lang buiten de koelkast laten staan.
• Levensmiddelen met de kortste vervaldatum vooraan zetten.
• Restjes weer inpakken en zo snel mogelijk opmaken.
• Handen voor en na aanraking van levensmiddelen wassen.
• De binnenruimte van de koelkast regelmatig schoonmaken.

Informatie :

Let op de aanwijzingen en beschrijvingen voor de vervaldatum op de verpakking van de producten.

Let in deze gebruiksaanwijzing op de punten "5.1 Schoonmaken" en "5.3 Bewaren van levensmiddelen".

Deze gebruiksaanwijzing zorgvuldig bewaren;

s.v.p. doorgeven aan degene die het apparaat na U gebruikt.

1.0 INLEIDING 4

2.0 VOOR UW VEILIGHEID 4

2.1 Waarschuwingen en veiligheid 4 2.2 Koelmiddel 4

3.0 GARANTIE EN KLANTENSERVICE 5

3.1 Vervoersschade 5

5.1 Reiniging 5 5.2 Inschakelen van de koelkast 6 5.3 Bewaren van levensmiddelen 10 5.4 Bereiding van ijsblokjes 11 5.5 Ontdooien 11 5.6 Het plaatsen van de roosters 11 5.7 Deurvergrendeling 12 5.8 Uitschakelen van de koelkast 12 5.9 Gebruik in de winter 12 5.10 Verlichting 13 5.11 Decorpaneel vervangen 13 5.12 Deur omdraaien 14 5.13 Handelwijze bij storingen 15 5.14 Onderhoud 16 5.15 Productaansprakelijkheid 16 5.16 Aanwijzingen t.a.v. het milieu 16 5.17 Afvoeren 16 5.18 Tips voor energiebesparing 16 5.19 Technische gegevens 17 5.20 Conformiteitsverklaring 17

6.0 INSTALLATIEHANDLEIDING 18

6.1 Installeren 18 6.2 Afschermen v/d luchtstromen 20 6.3 Ventilatie en luchtafvoer 21 6.4 Installatie van de ventilatiesystemen 22 6.5 De inbouwnis 23 6.6 Bevestiging koelkast 23 6.7 Aansluitingen voor gas en elektrische installatie 24 6.8 De gasinstallatie 24 6.9 De elektrische installatie 26

1.0

INLEIDING

U hebt met de Dometic Absorption Refrigerator als koelkast een uitstekende keuze gemaakt. Wij zijn er zeker van dat dit nieuwe apparaat in alle opzichten volledig aan uw wensen zal voldoen.

Deze koelkast is stil, voldoet aan de hoogste eisen en gaat gegarandeerd gedurende de hele levenscyclus, van fabricage en gebruik tot recycling, efficiënt om met energie en andere hulpbronnen.

Lees voordat u de koelkast gaat gebruiken eerst zorgvuldig de instructies voor installatie en gebruik.

De koelkast is ontworpen voor installatie in vakantievoertuigen, zoals caravans en campers. Het apparaat is gecertificeerd voor toepassing volgens EG-richtlijn gastoestellen 90/396/EEC.

2.0

2.1

VOOR UW VEILIGHEID

Waarschuwingen en veiligheid

Gevaarlijk Let op!

- Gebruik nooit open vuur als u het apparaat op lekken controleert.

• Bescherm kinderen!

Als u de koelkast afdankt, verwijdert u alle koelkastdeuren en laat u het opslagrek in de koelkast. Hiermee voorkomt u opsluiting of verstikking.

- Als u gas ruikt:

• Sluit de gasafsluitkraan en de klep van de gascilinder.
• Open de ramen en verlaat de ruimte.
• Schakel geen elektrische apparaten of verlichting aan.
• Doof open vuur.

- Open nooit het absorptieaggregaat. Het aggregaat staat onder druk.

- Reparaties aan gasonderdelen, verbrandingsgasafvoer en elektrische onderdelen mogen alleen worden verricht door goedgekeurd servicepersoneel.

- De werkdruk moet overeenkomen met de gegevens op de modelplaat van het apparaat.

- Vergelijk de werkdrukgegevens op de modelplaat met de stand van de drukmeter van de gascilinder.

- Het is niet toegestaan om het apparaat tijdens het rijden op gas te laten werken.

- De behuizing waarborgt de elektrische veiligheid en mag enkel met behulp van gereedschap verwijderd worden.

- Het apparaat mag niet aan regen worden blootgesteld.

- De koelkast is niet geschikt voor het bewaren van geneesmiddelen.

2.2

Koelmiddel

Als koelmiddel wordt ammonia gebruikt. Dit is een natuurlijke stof die ook wordt gebruikt in huishoudelijke schoonmaakmiddelen (1 liter schoonmaakmiddel kan tot 200 g ammonia bevatten; ongeveer tweemaal zoveel als in de koelkast wordt gebruikt). Natriumchromaat wordt gebruikt als roestwerend middel (1,8 % van het oplosmiddel).

Bij lekken (gemakkelijk merkbaar door de onaangename geur):

• Schakel de koelkast uit.

• Lucht de ruimte goed.

- Neem contact op met de klantenservice.

3.0

GARANTIE EN KLANTENSERVICE

Garantiebepalingen zijn in overeenstemming met EC richtlijn 44/1999/CE en de normale condities zoals van toepassing voor het desbetreffende land.

Voor garantie en andere diensten neemt u contact op met de afdeling klantenservice. Schade door verkeerd gebruik wordt niet door de garantie gedekt. De garantie dekt geen wijzigingen aan de apparatuur of gebruik van onderdelen die niet van Dometic zijn. De garantie is niet geldig en er wordt geen aansprakelijkheid aanvaard als de instructies voor installatie en gebruik niet worden gevolgd. Onderdelen kunt u in heel Europa bestellen bij de afdeling klantenservice.

Gelieve bij telefonisch of schriftelijk contact met de serviceafdeling altijd het model, het productnummer, het serienummer en eventueel de MLC-code op te geven!

Deze informatie vindt u op het gegevensplaatje binnenin de koelkast.

3.1

Vervoersschade

Nadat u de verpakking hebt verwijderd, controleert u of de koelkast gedurende het transport is beschadigd. Alle vervoersschade moet u binnen zeven dagen na levering melden bij het betreffende transportbedrijf.

4.0

MODELBESCHRIJVING

Voorbeeld:

"RM" Refrigerator Mobile / Mobiele absorptiekoelkast

RM 7601 L-

"L" verlicht

"1" Handmatige energiebronkeuze

"5" Automatische en handmatige energiebronkeuze

5.0

HANDLEIDING KOELKAST

5.1

Schoonmaken

Voordat u de koelkast in gebruik neemt, is het aan te raden het apparaat eerst van binnen en van buiten schoon te maken.

- Gebruik een zachte doek met lauwwarm water en een mild schoonmaakmiddel.

- Was daarna met schoon water en laat het apparaat goed drogen.

- Verwijder jaarlijks met een borstel of een zachte doek het stof uit de koeleenheid.

De binnenruimte van de koelkast regelmatig schoonmaken.

LET OP!

Voorkom aantasting van materialen:

- Gebruik geen zeep of harde, bijtende of op soda gebaseerde schoonmaakmiddelen.

- Zorg ervoor dat de deursluiting niet in contact komt met olie of vet.

5.2

De koelkast inschakelen

• Het koelkastaggregaat werkt geruisloos. - Wanneer het apparaat voor het eerst in werking wordt gezet, komt er mogelijk een geur vrij die na enkele uren verdwijnt. Zorg dat ook de woonruimte goed wordt geventileerd. - De koelkast is na een paar uur op de gewenste bedrijfstemperatuur; het diepvriesvak wordt na ongeveer een uur koud.

5.2.1

Bediening

A. Handmatige energiebronkeuze MES(RM 76x1 L)

A = Selectieschakelaar energiebron B = Thermostaat gas/elektrisch C = Bedrijfsindicatoren (3 LED's) E = Schakelaar frameverwarming G = Bedrijfsindicator frameverwarming

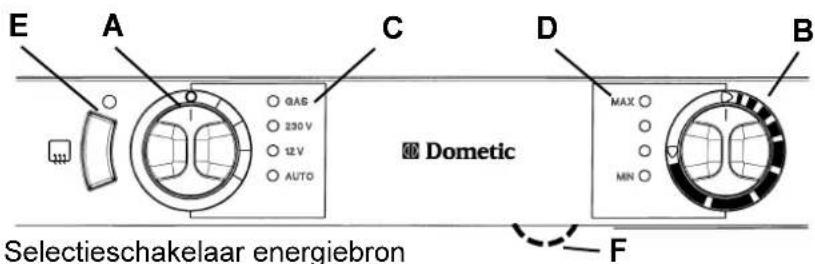

B. Automatische en handmatige energiebronkeuze AES(RM 76x5 L)

A = Selectieschakelaar energiebron

B = Thermostaat gas/elektrisch AC/DC

C = Bedrijfsindicatoren (4 LED's)

D = Temperatuurstappenaanduiding

E = Schakelaar frameverwarming

F = LED-dimmer

(alleen bij geopende deur toegankelijk)

Opmerking:

De koelkast kan werken op netstroom, 12 V of vloeibaar gas. De gewenste stroombron selecteert u met de energiekeuzeschakelaar (A). Deze schakelaar (A) heeft de standen:

gas (vloeibaar gas), 230 V (netstroom), 12 V (gelijkstroom), OFF (uitgeschakeld). Apparaten met automatische energiebronkeuze beschikken bovendien over de stand 'AUTO'.

5.2.2

A. Handmatige energiebronkeuze

Werking op elektriciteit

1. 12V - energiebron

De 12-V-energiebron moet alleen bij draaiende motor worden gekozen, om leegloop van de voertuig-accu te voorkomen.

1. De keuzeschakelaar voor de energiebron 'A' op 12 V stellen. De bedrijfsindicator 'C', 12 V, licht groen op. Het apparaat is in functie.

1. Met de draaischakelaar 'B' de temperatuur in het hoofdkoelvak regelen.

Wanneer de bedrijfsindicator niet oplicht (d.w.z. rood bij modellen AES), is het apparaat niet in bedrijf (foutenanalyse: zie 5.13).

2. Werking op netspanning

Kies deze modus alleen dan, wanneer de spanningsvoorziening van de stroomaansluiting met de op het typeplaatje aangegeven waarde overeenkomt. Bij afwijkende waarden kan het apparaat beschadigd raken!

1. De keuzeschakelaar voor de energiebron 'A' op 230 V stellen. De bedrijfsindicator 'C', 230 V, licht groen op. Het apparaat is in functie.

1. Met de draaischakelaar 'B' de temperatuur in het hoofdkoelvak regelen.

△ Wanneer de bedrijfsindicator niet oplicht (dwz. rood voor AES-modellen), is het apparaat niet in bedrijf (foutenanalyse: zie 5.13).

5.2.3

Werking op gas

• Het gas waarop de koelkast werkt, moet vloeibaar zijn (propaan, butaan). U mag nooit gewoon gas of natuurlijk gas gebruiken.
• Als de koelkast tijdens het rijden op gas draait, moeten die voorzorgsmaatregelen worden genomen, die de wetgever van het desbetreffende land voorschrijft (conform de Europese norm EN 732). Het laten draaien van de koelkast op gas is tijdens het rijden toegestaan (uitgezonderd in Frankrijk en Australië).

- In de omgeving van benzinepompstations is het gebruik met gas per definitie verboden!

1. Open het ventiel van de gascilinder.
2. Open de afsluiter van de gastoevoer.

1. De keuzeschakelaar energiebron "A" op stand "GAS" zetten.
2. De draaischakelaar "B" in de positie "max" zetten.

Ontsteking vindt automatisch plaats (tikkend geluid hoorbaar), ca. 30 sec. lang. Indien de ontsteking succesvol is geweest, licht de werkingsindicator "C", "GAS", geel op.

De koelkast is in bedrijf. Regel met de draaischakelaar 'B' de temperatuur in het hoofdkoelvak.

B. Automatische keuze energiebron (alleen bij RM 76x5 L)

5.2.4

"AUTO"- energiebron

De modellen RM7XX5 L zijn uitgerust met een automatische functie.

Handmatig bedrijf is altijd mogelijk.

Toelichting:

De elektronica maakt na het inschakelen zelfstandig de keuze uit de drie mogelijke energiebronnen: 230 V - 12 V - vloeibaar gas.

De besturingselektronica zorgt er automatisch voor dat de koelkast energie ontvangt van de voor die situatie optimale energiebron.

Prioriteitsvolgorde: 1.) Zonne-energie (12 V -)

De elektronisch geselecteerde energiebron wordt door de desbetreffende LED aangegeven (voorbeeld: gebruik van de 230-V-bron).

Energiebron 230 V

Wanneer de netspanning hoog genoeg is (> 200 V), dan wordt deze energiebron als eerste optie gekozen (geen zonne-energie-installatie geïnstalleerd).

Energiebron 12 V

De 12-V-energiebron wordt alleen dan geselecteerd, als de motor van het voertuig draait ofwel als de zonne-energie-installatie voldoende spanning levert. Dit wordt geregistreerd via de D+ verbinding van dynamo naar elektronica ofwel via het betreffende signaal van de oplaadregelaar van het zonne-energiesysteem.

Gas als energiebron

De koelkast schakelt alleen dan over op gas als energiebron, als de voertuigmotor niet loopt en de netvoeding niet voldoende is (< 200 V of niet aanwezig).

i ! Tijdens het tanken van brandstof

Om een ongewild overschakelen op gas als energiebron tijdens het tanken uit te sluiten, schakelt de elektronica pas 15 minuten na uitschakeling van de motor weer over op gas als energiebron voor de koelkast.

Gedurende deze tijd is het apparaat stand-by en licht alleen de LED "AUTO" op.

In de omgeving van benzinestations is het gebruik van open vuur verboden. Mocht het oponthoud bij het benzinestation langer dan 15 minuten duren, dan moet de koelkast met de keuzeschakelaar energiebron "A" worden uitgeschakeld of op een andere energiebron overgeschakeld worden.

Gasstoring (RM 76x1 en RM 76x5)

Bij een gasstoring knippert de bedrijfsindicator "C" geel.

Oplossing:

De energiebronkeuzeschakelaar (A) op "OFF" zetten.

1. Zit er nog gas in de gasfles?
2. Is het ventiel van de gasfles open?
3. Is de afsluiter die zich aan de kant van het voertuig bevindt, open? Indien de punten 1 t/m 3 met "ja" beantwoord kunnen worden, ga dan door met punt 4.
4. De keuzeschakelaar energiebron (A) opnieuw op stand "AUTO" zetten. Opnieuw vindt ontsteking plaats.

Begint na ca. 30 sec. de bedrijfsindicator (C) opnieuw geel te knipperen, dan is de gasstoring niet verholpen (bijvoorbeeld omdat er lucht in de gasleiding zit).

1. De koelkast met de keuzeschakelaar energiebron "A" kort in stand "OFF" zetten en vervolgens direct weer in stand "AUTO"! Voor het ontluchten van de gasleidingen deze handeling 3-4 keer herhalen.

Mocht het uitvoeren van deze stappen niet helpen, neem dan contact op met een bevoegde klantenservice.

5.2.6

Frameverwarming

Beide modellen zijn voorzien van een frameverwarming (12V--/3,5W) voor het vriesvak. Tijdens de zomermaanden met hoge temperaturen en hogere luchtvochtigheid kan er een vorming van waterdruppels op het metalen frame plaatsvinden. Schakel dan de frameverwarming met de schakelaar (A) in. De LED (B) licht op als de verwarming is ingeschakeld.

De frameverwarming onttrekt continue stroom aan de 12V-gelijkspanningsverzorging. Let op de LED-indicator als de motor uitgeschakeld en/of het voertuig geparkeerd wordt. Schakel de frameverwarming uit.

5.2.7

Extra functies (alleen bij de RM 76x5)

• Temperatuurstappenaanduiding (D) voor de optische weergave van de ingestelde temperatuur (MIN - MAX) door vier LED's.
• LED-dimmer (E) voor het regelen van de helderheid van de indicator-LED (alleen bij geopende deur toegankelijk).

Onder de klep bevindt zich een kartelwieltje voor het regelen van de helderheid (zie boven, stand E)

5.2.8

Instellen van de koelruimtetemperatuur

Zoals aangegeven, kunt u met de draaiknop (B) de koelruimtetemperatuur naar behoefte regelen.

Middelste stand

Omgevingsfactoren hebben invloed op de prestaties van het aggregaat.

TIP

Kies indien de omgevingstemperatuur tussen +15 en +25 °C ligt de middelste stand. Het aggregaat werkt in het optimale prestatiebereik.

De werking van de DOMETIC koelkasten berust op het absorptieprincipe. Een absorptiesysteem reageert traag op veranderingen van de thermostaatregelaar, op uitstromende kou bij het opengaan van de deur of op het opbergen van de eetwaren. De apparaten behoren tot de klimaatklasse SN volgens EN/ISO 7371 bij een temperatuurbereik

5.3

Bewaren van levensmiddelen

• Schakel de koelkast ongeveer 12 uur voor het vullen in.
• Vul de koelkast altijd met voorgekoelde producten. Let er bij de aankoop en het transport al op, dat de producten goed zijn gekoeld. Gebruik een koeltas.
• Open de koelkast slechts kort, om er iets uit te nemen.
• Eetwaren moeten ingepakt zijn en worden het beste elk in een eigen doos bewaard.
• Warm eten voor het bewaren laten afkoelen.
• Levensmiddelen moeten altijd in gesloten verpakkingen of aluminiumfolie o.i.d.
• Waren die vluchtige, brandbare gassen af kunnen geven, mogen niet in de koelkast worden bewaard.
• Sla kwetsbare levensmiddelen op in de directe nabijheid van de koelribben.
• De koelkast mag niet op een plaats staan, waar directe zoninstraling mogelijk is. Eraan denken, dat de binnentemperatuur van een gesloten voertuig door de zon sterk kan oplopen, waaronder de prestatie van de koelkast kan verminderen.
• De lucht van het koelkastaggregaat moet vrij kunnen circuleren. (zie ook "6.3 Ventiliatie en luchtafvoer")

Het vriesvak is geschikt voor het bereiden van ijsblokjes en voor het kortdurend opslaan van bevroren levensmiddelen. Het is niet geschikt om levensmiddelen in te vriezen.

Bereiding van ijsblokjes

Ijsblokjes kunt u het best 's nachts maken. 's Nachts moet de vriezer minder hard werken en heeft het apparaat meer reservecapaciteit.

1. Vul het ijsklontjesbakje met drinkwater.

1. Plaats het bakje in het vriesvak. Gebruik alleen drinkwater!

Geleidelijk zet zich ijs af op de vinnen.

Als de ijslaag ongeveer 3 mm dik is, moet u de koelkast ontdooien.

1. Schakel de koelkast uit, zoals beschreven in paragraaf 5.8 "Uitschakelen".
2. Verwijder het ijsklontjesbakje en het voedsel.
3. Laat de deur van de koelkast openstaan.
4. Na ontdooien (het vriesvak en de vinnen zijn ijsvrij) droogt u de kast met een doek af.
5. Gebruik een doek om het water in het vriesvak te verwijderen.
6. Schakel de koelkast weer in, zoals beschreven in paragraaf 5.2 "De koelkast inschakelen".

U mag de ijslaag niet met kracht verwijderen of het ontdooien met een warmtebron versnellen.

Opmerking:

Dooiwater uit het hoofdcompartiment van de koelkast loopt in een container achterin de koelkast. Van hieruit verdampt het water.

De opslagrekken plaatsen

Ontmantelen:

1. Maak de sluitklemmen voor en achter los.
2. Verwijder het opslagrek door dit naar links te schuiven en naar boven te bewegen.

Voor het plaatsen van het opslagrek doorloopt u de stappen in omgekeerde volgorde.

5.7

Deurvergrendeling

1. Zet energiekeuzeschakelaar "A" op "OFF". Het apparaat is nu volledig.

1. Zet met de grendel de open deur vast. De deur staat nu op een kier. Dit voorkomt schimmelgroei in het apparaat.

De werking op gas uitschakelen!

Als u de koelkast langere tijd niet gebruikt, sluit u de afsluiter van de koelkast en die van de gascilinder.

5.9

Werking tijdens de winter

1. Controleer of het ventilatierooster en de afvoer niet door sneeuw, bladeren en dergelijke zijn geblokkeerd.
2. Als de omgevingstemperatuur beneden +8°C komt, moet u de winterbedekking aanbrengen. Deze bedekking beschermt het apparaat tegen te koude lucht.

1. Breng de bescherming aan en zet deze vast.

Het wordt tevens aanbevolen de winterbedekking te gebruiken als het voertuig langere tijd niet wordt gebruikt.

5.10

Verlichting

De lampjes vervangen

1. Verwijder het afdekplaatje. 2. Verwijder het defecte lampje.

3. Breng het nieuwe lampje aan.

1. Klik het afdekplaatje weer vast.

Opmerking:

Voor 12 V gelijkstroom: 1 lampje van 12 V, 2 W.

Neem voor reservelampjes contact op met de klantenservicecentra van Dometic.

5.11

De decorplaat vervangen

• beide schroeven van het bedieningspaneel verwijderen
• de bovenste scharnierstift (A) eruit schroeven en de deur eruit nemen
• het bovenste deel van het deurframe losschroeven en het sierpaneel eruit trekken.
• een nieuw paneel inschuiven en het deurframe weer vastschroeven

Let op: De volgende stappen moeten vóór het opnieuw inbouwen van de bovenste deur worden uitgevoerd.

2. Onderste deur

• beide schroeven van het middelste scharnier (B) losschroeven
• deur en scharnier naar boven eruit trekken.
• het onderste deel van het deurframe afschroeven en het sierpaneel eruit trekken
• het nieuwe sierpaneel erin schuiven en het frame weer vastschroeven
• onderste deur weer monteren en het scharnier vastschroeven
• bovenste deur monteren en scharnierstift vastschroeven
• bedieningspaneel weer monteren

De afmetingen van het paneel moeten zijn (mm):

Model Hoogte Breedte Dikte

RM 7601/ RM 7605 (platte deur) 857,0+/-1 491,5+0/-1 3,2 max

De richting wijzigen waarin de deur opent 5.12

Het is niet altijd mogelijk om de draairichting van de deur te veranderen indien het apparaat geïnstalleerd is.

1. Regelknoppen eraf halen en de schroeven van het paneel eraf schroeven. Bovenste deur openen, scharnierschroef (A) losdraaien en bewaren.
2. Deur naar boven wegtrekken.
3. Middelste deurscharnier losdraaien en onderste deur eruit nemen.
4. Scharnierstift op de tegenoverliggende kant monteren.

Handelwijze bij storingen 5.13

Voordat u contact opneemt met de afdeling klantenservice, controleert u of:

1. U de instructies onder "De koelkast inschakelen" hebt gevolgd.
2. De koelkast waterpas staat.
3. Het is mogelijk de koelkast te gebruiken met een beschikbare krachtbron.

Storing: De koelkast werkt niet op gas.

Mogelijke oorzaak Wat kunt u doen
a.) De gasfles is leeg.	a.) Gasfles wisselen.
b.) Is de voorgeschakelde afsluitinrichting geopend?	b.) Afsluitinrichting openen.
c.) Zit er lucht in de leiding?	c.) Apparaat uitschakelen en opnieuw opstarten.Deze handeling evt. 3 - 4 keer herhalen.

Storing: De koelkast presteert niet bij werking op 12 V.

Mogelijke oorzaak Wat kunt u doen
a.) De zekering aan de kant van het voertuig is defect.	a.) De zekering vervangen.
b.) De accu is leeg.	b.) De accu controleren en laden.
c.) De ontsteking is niet ingeschakeld.	c.) De motor starten.

Storing: De koelkast werkt niet op 230V.

Mogelijke oorzaak Wat kunt u doen
a.) De zekering aan de kant van het voertuig is defect.	a.) De zekering vervangen.
b.) Het voertuig is niet op het electriciteitsnet aangesloten.	b.) Opnieuw verbinding met electriciteitsnet maken.
c.) AES: Gasgebruik ondanks aansluiting op electriciteitsnet?	c.) Apparaat schakelt vanwege te lage netspanning op gas over (schakelt automatisch op de 230 V-voorziening terug).

Storing: De koelkast koelt te weinig.

Mogelijke oorzaak Wat kunt u doen
a.) De ventilatie van het koelaggregaat is niet voldoende.	a.) Controleren, of de ventilatieroosters niet geblokkeerd zijn.
b.) De thermostaatregelaar staat te laag.	b.) Thermostaatregelaar hoger zetten.
c.) De verdamper raakt teveel bevoren.	c.) Controleren, of de deur van de koelkast goed sluit.
d.) De koelkast werd op korte termijn met teveel warme levensmiddelen gevuld.	d.) Levensmiddelen eerst laten afkoelen.
e.) De koelkast is nog niet lang genoeg ingeschakeld.	e.) Controleren, of de koeling na een paar uur nog koelt.

5.14

Onderhoud

• Onderhoud aan gasapparatuur en elektrische apparatuur moet door goedgekeurd personeel worden uitgevoerd. Het wordt aanbevolen dit onderhoud uit te laten voeren door een klantenservicecentrum.
• Merk op dat volgens de regels die van toepassing zijn de gasapparatuur en de verbrandingsgasafvoer voor het eerste gebruik en daarna elke 2 jaar moeten worden geïnspecteerd, en dat toestellen op vloeibaar gas in navolging van de technische regelgeving EN1949 jaarlijks door een klantenservicecentrum moeten worden geïnspecteerd. Na inspectie wordt een certificaat uitgegeven. Het is de verantwoordelijkheid van de gebruiker om deze inspectie uit te laten voeren.
• De gasbrander moet ten minste eens per jaar en daarnaast indien nodig worden schoongemaakt.

Wanneer de auto langere tijd heeft stilgestaan, is een onderhoudsbeurt van de koelkast aan te bevelen.

5.15

Productaansprakelijkheid

De productaansprakelijkheid van Dometic GmbH omvat niet de schade, die door een verkeerd gebruik, door niet vakkundige veranderingen en ingrepen aan het apparaat, door de inwerking van omgevingsinvloeden zoals temperatuurveranderingen en luchtvochtigheid aan het apparaat of in de onmiddellijke omgeving van het apparaat of door personen ontstaat.

5.16

Aanwijzingen t.a.v. het milieu

De koelkasten die door Dometic GmbH worden geproduceerd, zijn CFC- en HCFC-vrij. In de koeleenheid wordt als koelmiddel ammoniak gebruikt (een natuurlijke verbinding van waterstof en stikstof). Als spuitstof voor de fabricage van de isolatie van PU-schuim wordt ozonvriendelijk cyclopentaan gebruikt.

5.17

Afvoeren

Voor recycling van recyclebaar verpakkingsmateriaal moet u dit inleveren bij het normale verzamelsysteem.

Het apparaat moet worden afgeleverd bij een goed vuilverwerkingsbedrijf, dat zorgt voor hergebruik van de recyclebare onderdelen en een goede afvoer van het restant. Voor milieuvriendelijke afvoer van het koelmiddel uit alle absorptiekoeleenheden moet een goede verwijderingsinstallatie worden gebruikt.

5.18

▲ Tips voor energiebesparing

• Bij een omgevingstemperatuur van ongeveer 25°C kunt u de koelkast laten werken op de middelste stand van de thermostaat (zowel voor gas als netstroom).
• Bewaar indien mogelijk waren die zijn voorgekoeld.
• Stel de koelkast niet bloot aan direct zonlicht.
• De vrieseenheid moet constant worden geventileerd. Ontdooi regelmatig.
• Open de deur kort als u dingen uit de koelkast neemt.
• Installeer de koelkast en schakel deze ongeveer 12 uur voordat u de koelkast vult in.

Technische gegevens

Model	Afmetingen Max. H x B x D (mm) incl. vriesvak capaciteit arden van elektriciteit wicht diepte incl. deur	vriesvak	Bruikbare verbindinswa met hoofdstroom/ accu	* of gas in 24 uur	Verbruik	Nettoge- onstecker	Ontsteking
RM 7601(L)	1245x525x543	142 lit.	25 lit.	200 W / 170 W	ca.3,2 KWh / 380 g	42 kg	X standarddeur
RM 7605(L)	1245x525x543	142 lit.	25 lit.	200 W / 170 W	ca.3,2 KWh / 380 g	42 kg	X standarddeur
RM 7651(L)	1245x525x570	150 lit.	26 lit.	200 W / 170 W	ca.3,2 KWh / 380 g	43 kg	X gebogen deur
RM 7655(L)	1245x525x570	150 lit.	26 lit.	200 W / 170 W	ca.3,2 KWh / 380 g	43 kg	X gebogen deur

Technische wijzigingen voorbehouden.

* Gemiddeld gebruik gemeten bij een omgevingstemperatuur van 25°C volgens de ISO-standaard.

Conformiteitsverklaring

Dometic

Bij installatie van de koelkast moet u voldoen aan de technische en administratieve regelgeving van het land waarin het voertuig voor het eerst wordt gebruikt. In Europa moeten bijvoorbeeld de gasinstallaties, het leggen van de kabels, de installatie van gascilinders en de goedkeuring en de controle op lekken voldoen aan EN 1949 voor apparaten op vloeibaar gas in voertuigen.

6.1 Installatie

De koelkast en de verbrandingsgasafvoer hiervan moeten zo worden geïnstalleerd, dat deze altijd bereikbaar zijn voor onderhoud en gemakkelijk kunnen worden verwijderd en geïnstalleerd.

De koelkast mag alleen door goedgekeurd personeel worden geïnstalleerd. De installatie en verbindingen van de koelkast moeten voldoen aan de meest recente technische regelgeving, zoals:

• De gasinstallatie moet conform zijn met de nationale voorschriften. • Technische regelgeving EN 1949, EN 732.
• De elektrische installatie moet conform zijn met de nationale voorschriften. • Technische regelgeving EN 60335-1, EN 60335-2-24, EN 1648-1, EN 1648-2.
• Plaatselijke vereisten en vereisten van de bouwcommissie.
• De koelkast moet zo worden geïnstalleerd, dat deze is afgeschermd van extreme warmtestraling.

Extreme warmte heeft een negatieve invloed op de prestaties en vergroot het energieverbruik van de koelkast.

Bij ondeskundige installatie wordt de kwaliteitsgarantie van de fabrikant in gevaar gebracht.

6.1.1 Installatie aan de zijkant

Als de koelkast aan dezelfde kant van het voertuig wordt geïnstalleerd als de toegangsdeur, moet u ervoor zorgen dat de ventilatieroosters niet worden afgedekt als de deur openstaat (Fig. 1: afstand deur-beluchtingsrooster min. 25 mm).

Anders ontstaat een beperkte beluchting, die tot verminderde koelprestaties leidt. De deurkant van de caravan is vaak uitgerust met een scherm dat de afvoer van verbrandingsgassen en warmte door de ventilatieroosters verstoort, waardoor de koelprestaties verminderen.

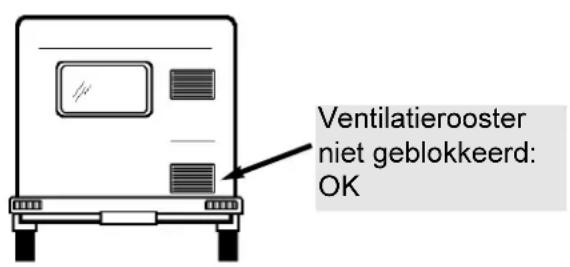

Fig. 1

Afstand deur-beluchtingsrooster min. 25 mm! Ventilatierooster niet geblokkeerd: OK

6.1.2

Installatie aan de achterkant

Installatie aan de achterkant resulteert vaak in een minder ideale installatiepositie, omdat een optimale luchtstroom naar en vanaf de koelkast niet altijd haalbaar is (het onderste ventilatierooster wordt vaak afgedekt door de bumper of achterlichten van het voertuig (Fig. 2)). De koelkast kan daardoor geen maximale koelprestatie leveren.

Fig. 2

Een andere populaire variant op installatie aan de achterkant is de ventilatieroosters naar en vanaf de koelkast aan de zijkant aan te brengen.

De hercirculatie van lucht en warmte is zeer beperkt, waardoor de warmtewisselaars (condensor, absorbeerder) niet meer voldoende worden gekoeld.

Het aanbrengen van de ventilatieroosters in de vloer geeft ook een slechte luchtcirculatie.

De maximale koelprestatie kan niet worden bereikt.

Bij elke positie voor de installatie moet vrije circulatie van lucht naar en vanaf de koelkast worden verzorgd zoals beschreven onder punt 6.3.

Bij ondeskundige installatie vermindert de koelprestatie en de kwaliteitsgarantie wordt in gevaar gebracht.

6.2

Afschermen van de luchtstromen

Koelkasten in caravans, motorcaravans en andere voertuigen moeten tochtvrij worden geïnstalleerd. Dit betekent dat de lucht voor de brander niet uit de leefruimte afkomstig is en dat wordt voorkomen dat verbrandingsgassen in de leefruimte terechtkomen (EN 1949).

Voorstel:

Het gebruik van de inbouw-afdichtingskit van Dometic

(verkrijgbaar bij Dometic)

Plaats de stroken afsluitmateriaal (A) onderop en aan elke kant van de installatienis (afb. 1-3).

Plaats afvoerplaat (B) met afsluitmateriaal (A) van duurzaam, onbrandbaar materiaal in de installatienis (zie afb.).

Plaats afvoerplaat (B) zodanig dat de hete lucht door het ventilatierooster naar de open lucht wordt afgevoerd.

Maak de afvoerplaat vast aan de caravanwand, niet aan de koelkast!

Daarnaast moet de afvoerplaat (B) met het afsluitmateriaal (A) de koelkast van de leefruimte afsluiten (zie afb.).

Zorg ervoor dat de koelkast waterpas in de nis is geïnstalleerd.

Fig. 2

Duw vervolgens de koelkast vanaf de voorkant tegen de afdekplaat.

Deze inbouwvariant vergemakkelijkt bij reparaties de in- of uitbouw van het apparaat.

De ruimte tussen de caravanwand en de koelkast is nu van de leefruimte afgesloten. Hierdoor komen geen verbrandingsgassen in de leefruimte. Voor tochtvrije installatie is geen speciaal verbrandingsgasafvoersysteem vereist. De verbrandingsgassen worden via het bovenste ventilatierooster naar de open lucht afgevoerd.

Geen extra schoorsteen voor de afgassen (b.v. een aluminium T-stuk) aanbrengen!

Wijzigingen uitsluitend met toestemming van de fabrikant.

6.3

Ventilatie en luchtafvoer

Een perfecte installatie is van vitaal belang voor een goede werking, omdat om fysieke redenen warmte wordt gegenereerd aan de achterkant van de koelkast. Deze warmte moet naar de open lucht kunnen ontsnappen.

Ook bij een hoge omgevingstemperatuur kan de koeleenheid alleen goed werken bij voldoende ventilatie en afvoer.

Installatie met dakventilatie (R500) en ventilatierooster onderaan (L500).

Installatie met een ventilatierooster bovenaan en onderaan (L500)

Minimumhoogte ventilatie ( mm) H
A. 😊😊😊Dakventilator R500onderste ventilatieroo-ster L5001250	B. 😊💡💡💡bovenste ventilatieroo-ster en onderste venti-latierooster L5001400	C. 😊💡bovenste ventilatierooster L500onderste ventilatierooster L205(zonder vliegengaas)1400

De ventilatie voor de koelkast wordt verzorgd door twee openingen in de caravanwand. Onderaan komt frisse lucht binnen, die wordt verwarmd en door het bovenste ventilatierooster wordt afgevoerd (schoorsteeneffect).

Het bovenste ventilatierooster moet zo hoog mogelijk boven de condensor (A) worden aangebracht.

Het onderste ventilatierooster moet gelijk zijn met de vloer van het voertuig, zodat lekkend gas (dat zwaarder is dan lucht) direct naar de buitenlucht kan wegstromen.

Als deze opstelling niet mogelijk is, moet u een gat in de bodem van de nis maken van 40 mm doorsnede, zodat lekkend gas naar de buitenlucht kan wegstromen (EN 1949).

De ventilatieroosters moeten een vrij oppervlak van minstens 400 cm² hebben. Dit wordt bereikt met het Dometic Absorber ventilatie- en luchtafvoersysteem L500 dat voor dit doel is getest en toegelaten.

Dometic ventilatiesystemen bestaan uit een inbouwframe, een ventilatierooster en een afdekking voor de winter.

De correcte plaatsing van het onderste ventilatierooster vergemakkelijkt de toegang tot elektro- en gasaansluitingen bij onderhoudswerkzaamheden.

Installatie van de ventilatiesystemen 6.4

L 500

Voor het installeren van de ventilatieroosters maakt u twee rechthoeken (451 mm x 341 mm) in de buitenwand van het voertuig (zie punt 6.3 voor de plaats).

1. Sluit het montageframe waterdicht af.

1. Plaats het frame en schroef het vast.

1. Plaats het ventilatierooster.

1. Zet het ventilatierooster vast.
2. Plaats het winterbedekking.

R 500

Afmetingen van de dakventilator R500

Lengte Breedte Hoogte

595 mm 205 mm 150 mm

Uitsparing in het dak 87 mm x 507 mm

1. Installatieframe afdichten en aan het dak van het voertuig vastschroeven.

1. Kap erop zetten en aan het frame vastschroeven.

Voor het installeren van de ventilatieroosters maakt u een rechthoekige opening (451 mm x 156 mm) in de buitenwand van het voertuig (zie punt 6.3 voor de plaats).

Punt 1 vervalt bij inbouwframes met geïntegreerde afdichting.

1. Inbouwframe afdichten.

De koelkast moet in een tochtvrije nis worden geïnstalleerd. De afmetingen voor de nis vindt u in de onderstaande tabel.

Stap (A) is alleen vereist voor kabinetten met een trap. Duw de koelkast in de nis totdat de voorkant van de koelkast gelijk is met die van de nis. Laat een ruimte van 10 tot 20 mm over tussen de achterwand van de nis en de koelkast. De vloer van de nis moet glad zijn, zodat de koelkast gemakkelijk in de goede positie kan worden geschoven. De vloer moet sterk genoeg zijn om het gewicht van de koelkast te dragen.

Zorg ervoor dat de koelkast waterpas in de nis is geïnstalleerd.

Afmetingen installatienis:

Losse afdichtlippen worden in de nis aan de zijwanden als ook boven en beneden aangebracht.

Model Hoogte H Breedte B Diepte T

RM 7601 / RM 7605	1248 mm	530 mm	510 mm
RM 7651 / RM 7655	1248 mm	530 mm	510 mm

6.6

Bevestiging koelkast

Aan de zijwanden van de koelkast vindt u vier plastic geleiders met schroeven waarmee u de koelkast kunt vastzetten. De zijwanden of de aangebrachte rails voor het vastzetten van de koelkast moeten zo worden ontworpen dat de schroeven goed vast blijven zitten, zelfs bij een zwaardere belasting (als het voertuig rijdt).

Breng de schroeven altijd met de meegeleverde geleiders aan, zodat onderdelen in de isolatie, zoals kabels en dergelijke, niet worden beschadigd.

Nadat de koelkast is geplaatst, draait u de schroeven door de metalen wand van de koelkast in de wanden van de nis.

6.7

Aansluitingen voor gas en elektrische installatie

6.8

De gasinstallatie

• U moet zich houden aan de regels onder punt 6.1. - Voor werking op gas mag voor deze koelkasten alleen vloeibaar gas worden gebruikt (propaan/butaan). U mag nooit gewoon gas of natuurlijk gas gebruiken (EN 27418). - De cilinder met vloeibaar gas moet zijn aangesloten op een vaste drukregelaar die voldoet aan EN 12864. - De drukregelaar moet overeenkomen met de werkdruk die op de gegevensplaat van de koelkast staat vermeld. De werkdruk komt overeen met de standaarddruk van het gespecificeerde land (EN 1949, EN 732). - In elk voertuig is slechts één verbindingsdruk toegestaan. Op het punt waarop de gascilinder is geïnstalleerd moet duidelijk zichtbaar een goed leesbare, permanente meldingsplaat zijn aangebracht. - De gasverbinding met de koelkast moet met de buisverbindingen stevig en potentiaalvrij zijn geïnstalleerd en stevig met het voertuig zijn verbonden (verbinding met een slang is niet toegestaan) (EN 1949).

- De gasverbinding met de koelkast wordt uitgevoerd met een Emetoverbindingsstuk L8, DIN 2353-ST van EN 1949.

De gasverbinding mag alleen worden aangebracht door goedgekeurd personeel!

Nadat de koelkast goed is geïnstalleerd, moet worden getest op lekken en moet een vlamtest worden uitgevoerd door *goedgekeurd personeel in navolging van EN1949.

* goedgekeurd personeel

Goedgekeurd personeel bestaat uit gediplomeerde experts die door hun training en kennis garant kunnen staan voor de juiste uitvoering van de lektest.

Het koelaggregaat moet door een afsluitinrichting (C) in de toevoerleiding afsluitbaar zijn. De afsluitinrichting moet op een voor de gebruiker gemakkelijk toegankelijke plaats worden aangebracht.

Standaarddruk

Gas	I3P(30)	I3P(37)	I3P(50)	I3+		I3B/P(50)	I3B/P(30)
mbar	30	37	50	28-37	30-37	50	30
BE				X
DK							X
DE XX
FI							X
FR				X
GR XX
IE XX
IS							X
IT				X
LU XX
NL XX
NO							X
AT						XX
PT		X			X
SE							X
CH				X			X
ES				X
UK		XX			X

6.9

De elektrische installatie

De elektrische installatie mag alleen worden uitgevoerd door goedgekeurd personeel! De elektrische installatie moet conform zijn met de nationale voorschriften (voor Europa EN 60335-2-24, EN 1648-1, EN 1648-2). De verbindingskabels moeten zodanig worden gelegd, dat deze niet in contact komen met hete onderdelen van het apparaat of de brander of met scherpe randen. Bij veranderingen aan de interne elektrische installatie of het aansluiten van andere elektrische componenten (bijv. extra ventilatoren) aan de interne bedrading van het apparaat vervalt het CE-certificaat, evenals iedere aanspraak op garantiebepalingen en productaansprakelijkheid!

6.9.1

Verbinding voedingsdraad

De voeding moet afkomstig zijn van een goed geaard contact of een vaste verbinding. Indien een stekker wordt gebruikt voor de aansluiting op het stroomnet, moet deze stekker vrij toegankelijk zijn.

Het wordt aanbevolen de energietoevoer via een ingebouwde, automatische zekering te laten verlopen.

De voedingskabel moet zodanig worden gelegd, dat deze niet in contact komt met hete onderdelen van het apparaat of de brander of met scherpe randen.

Indien de aansluitkabel beschadigd wordt, moet deze door de service-dienst van Dometic of door gelijkwaardig gekwalificeerd personeel worden vervangen, om alle risico's te vermijden. De voedingskabel mag alleen door een originele Dometic-voedingskabel worden vervangen.

6.9.2

Batterijaansluiting

De 12-V-aansluitkabel van het voertuig wordt via een klemmenlijst op de koelkast aangesloten (polen correct aansluiten).

De bedrading voor de verwarmingspatroon (zie schakelschema, aansluiting A, B; aansluitkabel rood/wit) moet met een directe, zo kort mogelijke verbinding op de accu of de dynamo worden aangesloten.

Doorsnede kabel Kabellengte

Motorcaravan	6 mm2	< 6 m
Caravan (binnen)	10 mm2	> 6 m
Caravan (buiten)	min 2,5 mm2	(EN1648-1)

Aan de kant van het voertuig moet de 12-V-stroomkring van een zekering van 16 A worden voorzien.

Opdat bij het afzetten van de voertuigmotor niet vergeten wordt, tevens de 12-V-voorziening uit te schakelen (de accu zou in een paar uur leeg zijn), is het aan te bevelen, de stroomvoorziening voor de verwarmingspatroon (aansluiting A/B in het schakelschema, pag. 30) zo uit te voeren dat deze bij het omdraaien van de contactsleutel wordt onderbroken.

Op de aansluiting C/D (verlichting, elektronica; aansluitkabel zwart/violet) moet een continue spanning van 12 V (gelijkstroom) staan!

6.9.3

D+ en zonne-aansluiting (alleen bij de RM 76x5)

D+ aansluiting:

De aansluiting D+ moet met de betreffende klem van het voertuig verbonden worden (dynamosignaal bij draaiende motor).

Aansluiting zonne-energie (S+):

Aansluiting alleen bij gebruik van een zonne-energie-installatie met een oplaadregelaar voor zonne-energie met AES-uitgang.

Goede oplaadregelaars voor zonne-energie-systemen zijn in de vakhandel verkrijgbaar.

De aansluiting 'Solar' (S+) moet met de betreffende klem van de oplaadregelaar voor zonne-energiesystemen (AES-uitgang) worden verbonden.

Kabeldiameters

Door de D+ en S+ verbindingen vloeien geen hoge stromen, daarom moeten voor deze verbindingen geen kabels met grote doorsneden worden gebruikt (ca. 1 mm²).

6.9.4

Klemmenlijst (RM 76x1 en RM 76x5)

Aansluitingen:

A = massa v/h verwarmingselement DC

B = plus v/h verwarmingselement DC

C = massa v/d elektronica

D = plus v/d elektronica

D+ = dynamosignaal

S+ = AES-ingangssignaal van de oplaadregelaar voor zonne-energiesystemen

Klemmenlijst voor 12V DC continue spanning

Klemmenlijst voor 12 V DC verwarmingselement

6.9.5

Uitbreiding

UITBREIDING van handmatige keuze energiebron naar automatische keuze energiebron

Voor alle RM 76x1-apparaten (MES) bestaat de uitbreidingsmogelijkheid tot een RM 76x5-apparaat met AES-functies.

Wend u tot uw dichtstbijzijnde Dometic klantenservice-partner of tot uw dealer.

6.9.6

Bedradingschema

Bedradingschema RM 76x1L

Temperaturfühler Temperatuurvoeler

Temperaturfühler Temperatuurvoeler
