GEBRUIKSAANWIJZING RM 7360 L DOMETIC

ABSORPTIE-KOELKASTEN voor VAKANTIEVOERTUIGEN

RM 6270 (L)

RM 6271 (L)

RM 6290 (L)

RM 6291 (L)

RM 6360 (L)

RM 6361 (L)

RM 6400 (L)

RM 6401 (L)

RM 7270 (L)

RM 7290 (L)

RM 7360 (L)

RM 7400 (L)

Deze gebruiksaanwijzing zorgvuldig bewaren; s.v.p. doorgeven aan degene die het apparaat na U gebruikt.

1.0 INLEIDING 4

2.0 VOOR UW VEILIGHEID 4

2.1 Waarschuwingen en veiligheid 4
2.2 Koelmiddel 4

3.0 GARANTIE EN KLNTENSERVICE 5

3.1 Vervoersschade 5

5.1 Schoonmaken 5
5.2 De koelkast inschakelen 6
5.3 Ontdooien 9
5.4 Bewaren van levensmiddelen 9
5.5 Bereiding van ijsblokjes 9
5.6 Deursluiting 9
5.7 De koelkast uitschakelen 8
5.8 De opslagrekken plaatsen 10
5.9 Werking tijdens de winter 11
5.10 Verlichting 11
5.11 De decorplaat vervangen 12
5.12 De richting wijzigen waarin de deur opent 13
5.13 Handelswijze bij storingen 14
5.14 Onderhoud 15
5.15 Productaansprakelijkheid 15
5.16 Tips voor milieubesparing 15
5.17 Recycling 15
5.18 Tips voor energiebesparing 15
5.19 Technische gegevens 16
5.20 Verklaring van overeenstemming 16

6.0 INSTALLATIEHANDLEIDING 17

6.1 Installatie 17
6.2 Tochtvrije installatie 19
6.3 Ventilatie en luchtafvoer 20
6.4 Installatie van het ventilatiesysteem 21
6.5 Installatienis 22
6.6 De koelkast vastzetten 22
6.7 Afvoer verbrandingsgassen 23
6.8 Gasinstallatie 24
6.9 Elektrische installatie 26

1.0

INLEIDING

U hebt met de Dometic Absorption Refrigerator als koelkast een uitstekende keuze gemaakt. Wij zijn er zeker van dat dit nieuwe apparaat in alle opzichten volledig aan uw wensen zal voldoen.

Deze koelkast is stil, voldoet aan de hoogste eisen en gaat gegarandeerd gedurende de hele levenscyclus, van fabricage en gebruik tot recycling, efficiënt om met energie en andere hulpbronnen.

Lees voordat u de koelkast gaat gebruiken eerst zorgvuldig de instructies voor installatie en gebruik.

De koelkast is ontworpen voor installatie in vakantievoertuigen, zoals caravans en campers. Het apparaat is gecertificeerd voor toepassing volgens EG-richtlijn gastoestellen 90/396/EEC.

2.0

2.1

VOOR UW VEILIGHEID

△ Waarschuwingen en veiligheid

Gevaarlijk Let op!

- Gebruik nooit open vuur als u het apparaat op lekken controleert.

•Bescherm kinderen!

Als u de koelkast afdankt, verwijdert u alle koelkastdeuren en laat u het opslagrek in de koelkast. Hiermee voorkomt u opsluiting of verstikking.

•Als u gas ruikt:

• Sluit de gasafsluitkraan en de klep van de gascilinder.
• Open de ramen en verlaat de ruimte.
• Schakel geen elektrische apparaten of verlichting aan.
• Doof open vuur.

- Open nooit het absorptieaggregaat. Het aggregaat staat onder druk.

- Reparaties aan gasonderdelen, verbrandingsgasafvoer en elektrische onderdelen mogen alleen worden verricht door goedgekeurd servicepersoneel.

- De werkdruk moet overeenkomen met de gegevens op de modelplaat van het apparaat.

- Vergelijk de werkdrukgegevens op de modelplaat met de stand van de drukmeter van de gascilinder.

- Het is niet toegestaan om het apparaat tijdens het rijden op gas te laten werken.

- De behuizing waarborgt de elektrische veiligheid en mag enkel met behulp van gereedschap verwijderd worden.

- Het apparaat mag niet aan regen worden blootgesteld.

- De koelkast is niet geschikt voor het bewaren van geneesmiddelen.

2.2

Koelmiddel

Als koelmiddel wordt ammonia gebruikt. Dit is een natuurlijke stof die ook wordt gebruikt in huishoudelijke schoonmaakmiddelen (1 liter schoonmaakmiddel kan tot 200 g ammonia bevatten; ongeveer tweemaal zoveel als in de koelkast wordt gebruikt). Natriumchromaat wordt gebruikt als roestwerend middel (1,8 % van het oplosmiddel)

Bij lekken (gemakkelijk merkbaar door de onaangename geur):

•Schakel de koelkast uit.

• Lucht de ruimte goed.

- Neem contact op met de klantenservice.

3.0

3.1

GARANTIE EN KLANTENSERVICE

Garantiebepalingen zijn in overéénstemming met EC richtlijn 44/1999/CE en de normale condities zoals van toepassing voor het desbetreffende land.

Voor garantie en andere diensten neemt u contact op met de afdeling klantenservice. Schade door verkeerd gebruik wordt niet door de garantie gedekt. De garantie dekt geen wijzigingen aan de apparatuur of gebruik van onderdelen die niet van Dometic zijn. De garantie is niet geldig en er wordt geen aansprakelijkheid aanvaard als de instructies voor installatie en gebruik niet worden gevolgd. Onderdelen kunt u in heel Europa bestellen bij de afdeling klantenservice.

Geef het model- en productnummer en indien van toepassing de MLC-code op als u contact opneemt met de klantenservice. Deze informatie vindt u op de gegevensplaat binnenin de koelkast.

Vervoersschade

Nadat u de verpakking hebt verwijderd, controleert u of de koelkast gedurende het transport is beschadigd. Alle vervoersschade moet u binnen zeven dagen van levering melden bij het betreffende transportbedrijf.

4.0

MODELBESCHRIJVING

5.0

5.1

HANDLEIDING KOELKAST

Schoonmaken

Voordat u de koelkast in gebruik neemt, is het aan te raden het apparaat eerst van binnen en van buiten schoon te maken.

• Gebruik een zachte doek met lauwwarm water en een mild schoonmaakmiddel.
• Was daarna met schoon water en laat het apparaat goed drogen.
• Verwijder jaarlijks met een borstel of een zachte doek het stof uit de koeleenheid.

LET OP!

Voorkom aantasting van materialen:

- Gebruik geen zeep of harde, bijtende of op soda gebaseerde schoonmaakmiddelen.

- Zorg ervoor dat de deursluiting niet in contact komt met olie of vet.

5.2

5.2.1

De koelkast inschakelen

• De koelkast is absoluut stil als deze is ingeschakeld.
• Wanneer het apparaat voor het eerst in werking wordt gezet, komt er mogelijk een geur vrij die na enkele uren verdwijnt.
  Zorg dat ook de woonruimte goed wordt geventileerd.
• Het vriesvak moet één uur nadat u de koelkast hebt ingeschakeld koud zijn.
• Het duurt enkele uren voordat de koelkast de werktemperatuur heeft bereikt.

Bediening

A. Handmatige ontsteking "Piëzo" (voorbeeld RM 6270L of RM 7400L)

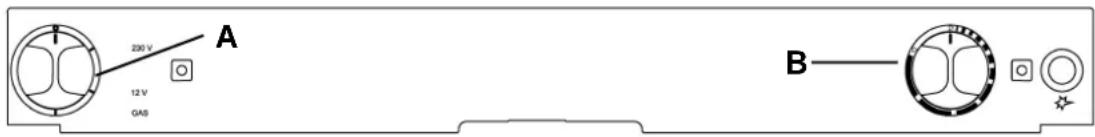

A = Selectieschakelaar energiebron.

De koelkast kan werken op netstroom, 12 V/24 V of vloeibaar gas. De gewenste stroombron selecteert u met de energiekeuzeschakelaar (A). Deze schakelaar (A) heeft vier standen: netstroom, gelijkstroom (12 V/24 V), gas (vloeibaar gas) en O (uitgeschakeld).

5.2.2

Werking op elektriciteit

1. 12 V/24 V gelijkstroom

U kunt de koelkast alleen op de interne energievoorziening laten werken als de motor aanstaat.

1. Zet de energiekeuzeschakelaar (A) op

De koelkast werkt nu zonder temperatuurscontrole (continue werking).

2. Netstroom

Deze optie kunt u alleen gebruiken als het geleverde voltage van de energie-aansluiting overeenkomt met de waarde op de gegevensplaat. Een andere waarde kan het apparaat beschadigen.

A.

1. Zet de energie-keuzeschakelaar (A) op

1. U stelt de temperatuur voor het hoofdkoelcompartiment in met de draaischakelaar (B).

5.2.3

Werking op gas

- De koelkast mag alleen op vloeibaar gas werken (propaan of butaan).

- Het is toegestaan de koelkast op gas te laten werken terwijl u reist (behalve in Frankrijk en Australië).

- Werking op gas is verboden in de buurt van benzinestations en dergelijke.

1. Open het ventiel van de gascilinder.
2. Open de afsluiter van de gastoevoer.

Ga verder met de beschrijving die op UW model van toepassing is.

1. Handmatige ontsteking

1. Zet energiekeuze- schakelaar (A) op

Gas

1. Druk draaischakelaar (B) in en houd deze ingedrukt.

1. Activeer de piëzo- elektrische ontsteking meerdere keren met tussenpozen van 1-2 seconden.

1. Controleer of er een vlam is achter het inspectieglas (het inspectieglas vindt u linksonder binnenin de koelkast).

2. Houd draaischakelaar (B) nog 10-15 seconden ingedrukt en laat daarna de schakelaar los.

3. Controleer of de vlam achter het inspectieglas brandt.

4. Herhaal als de vlam uitgaat het hele proces.
5. U stelt de temperatuur voor het hoofdkoelcompartiment in met draaischakelaar (B).

1. Zet energiekeuze- schakelaar (A) op Gas

1. Druk draaischakelaar (B) in en houd deze ingedrukt.

1. De ontsteking verloopt automatisch. Er klinkt een tikkend geluid en het indicatielampje (D) knippert. Als de ontsteking is gelukt, stopt het geluid en het knipperen.

2. Houd draaischakelaar (B) nog 10-15 seconden ingedrukt en laat daarna de schakelaar los.

3. Controleer als er een inspectieglas is, of de vlam erachter brandt.
4. Als de vlam uitgaat, wordt de ontsteking automatisch herhaald.
5. Stel de temperatuur van het hoofdkoelcompartiment in met draaischakelaar (B).

Alle koelkasten, zowel de koelkasten met handmatige als die met automatische ontsteking, zijn uitgerust met automatische vlambescherming. Hierdoor wordt de gastoevoer 30 seconden nadat de vlam is gedoofd automatisch onderbroken.

Als u de koelkast voor het eerst met gas gebruikt of als u de gascilinder hebt verwisseld, kunnen de gasleidingen lucht bevatten. Door de koelkast en andere gasapparaten (zoals fornuizen) kort te gebruiken, laat u de lucht uit de gasleidingen lopen. Het gas kan daarna direct worden aangestoken.

5.2.4

Instellen van de koelruimtetemperatuur

Zoals aangegeven, kunt u met de draaiknop (B) de koelruimtetemperatuur naar behoefte regelen.

Omgevingsfactoren hebben invloed op de prestaties van het aggregaat.

Kies indien de omgevingstemperatuur tussen +15 en +25 °C ligt de mid-

TIP

delste stand. Het aggregaat werkt in het optimale prestatiebereik.

5.3

Ontdooien

Geleidelijk zet zich ijs af op de vinnen.

Als de ijslaag ongeveer 3 mm dik is, moet u de koelkast ontdooien.

1. Schakel de koelkast uit, zoals beschreven in paragraaf 5.7 "Uitschakelen".
2. Verwijder het ijsklontjesbakje en het voedsel.
3. Laat de deur van de koelkast openstaan.
4. Na ontdooien (het vriesvak en de vinnen zijn ijsvrij) droogt u de kast met een doek af.
5. Gebruik een doek om het water in het vriesvak te verwijderen.
6. Schakel de koelkast weer in, zoals beschreven in paragraaf 5.2 "De koelkast inschakelen".

U mag de ijslaag niet met kracht verwijderen of het ontdooien met een warmtebron versnellen.

Opmerking:

Dooiwater uit het hoofdcompartiment van de koelkast loopt in een container achterin de koelkast. Van hieruit verdampt het water.

5.4

Bewaren van levensmiddelen

• Levensmiddelen moeten altijd in gesloten verpakkingen of aluminiumfolie o.i.d. bewaard worden.
• Leg nooit warme levensmiddelen in de koelkast, maar laat ze eerst afkoelen.
• Waren die vluchtige, brandbare gassen af kunnen geven, mogen niet in de koelkast worden bewaard.
• Sla kwetsbare levensmiddelen op in de directe nabijheid van de koelribben.

Het vriesvak is geschikt voor het bereiden van ijsblokjes en voor het kortdurend opslaan van bevroren levensmiddelen. Het is niet geschikt om levensmiddelen in te vriezen.

5.5

Bereiding van ijsblokjes

IJsblokjes kunt u het best 's nachts maken. 's Nachts moet de vriezer minder hard werken en heeft het apparaat meer reservecapaciteit.

1. Vul het ijsklont-jesbakje met drinkwater.

1. Plaats het bakje in het vriesvak.

Gebruik alleen drinkwater!

5.6

Deursluiting

1. Zet energiekeuzeschakelaar (A) op 0 (Uit). Het apparaat is nu volledig uitgeschakeld.

1. Zet met de grendel de open deur vast. De deur staat nu op een kier. Dit voorkomt schimmelgroei in het apparaat.

De werking op gas uitschakelen

Als u de koelkast langere tijd niet gebruikt, sluit u de afsluiter van de koelkast en die van de gascilinder.

5.8

De opslagrekken plaatsen

Ontmantelen:

1. Maak de sluitklemmen voor en achter los.

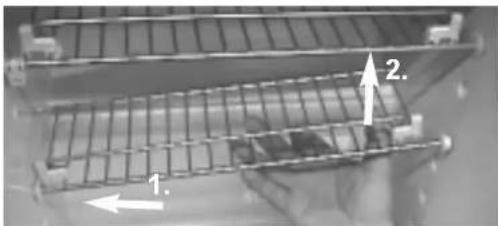

1. Verwijder het opslagrek door dit naar links te schuiven en naar boven te bewegen.

Voor het plaatsen van het opslagrek doorloopt u de stappen in omgekeerde volgorde.

5.9

Werking tijdens de winter

1. Controleer of het ventilatierooster en de afvoer niet door sneeuw, bladeren en dergelijke zijn geblokkeerd.

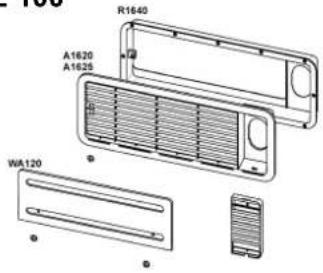

Onderste ventilatierooster (L200)

Bovenste ventilatierooste met afvoer (L100)

1. Als de omgevingstemperatuur beneden +8°C komt, moet u de winterbedekking aanbrengen. Deze bedekking beschermt het apparaat tegen te koude lucht.

1. Breng de bescherming aan en zet deze vast

i Het wordt tevens aanbevolen de winterbedekking te gebruiken als het voertuig lange-re tijd niet wordt gebruikt.

5.10

Verlichting

De lampjes vervangen

1. Verwijder het afdekplaatje.

1. Verwijder het defecte lampje.

1. Breng het nieuwe lampje aan.

1. Klik het afdekplaatje weer vast.

Opmerking:

Voor 12 V gelijkstroom:

1 lampje van 8 V, 2 W.

Voor 24 V gelijkstroom:

2 lampjes van 28 V, 1,5 W.

Neem voor reservelampjes contact op met de klantenservicecentra van Dometic.

De decorplaat vervangen

1. Open de deur en maak de schroef van de scharnier los.

1. Verwijder de deur door deze naar boven te tillen.

1. Verwijder de decorplaat en plaats een nieuwe decorplaat.

1. Schroef de binnen- bedekking weer op zijn plaats.

1. Draai de schroef van de scharnier vast.

De afmetingen van het paneel moeten zijn (mm):

Model Hoogte Breedte Dikte

RM 6270/71 713+/-1 453,5+1 3,2

RM 6360/61 713+/-1 453,5+1 3,2

RM 6290/91 718+/-1 491,5+1 3,2

RM 6400/01 718+/-1 491,5+1 3,2

RM 7270 713+/-1 453,5+1 3,2

RM 7360 713+/-1 453,5+1 3,2

RM 7290 718+/-1 491,5+1 3,2

RM 7400 718+/-1 491,5+1 3,2

De richting wijzigen waarin de deur opent5.12

i
Het is niet altijd mogelijk om de draairichting van de deur te veranderen indien het apparaatgeinstalleerd is.

1. Deur openen, scharnierschroeven losdraaien en bij de hand houden.

1. Deur uithalen door naar boven te duwen.

(voorbeeld RM 6xx1)

1.

1.

2.

1. Draai de scharnierschroeven terug in.

Handelwijze bij storingen5.13

Voordat u contact opneemt met de afdeling klantenservice, controleert u of:

1. U de instructies onder "De koelkast inschakelen" hebt gevolgd.
2. De koelkast waterpas staat.
3. Het mogelijk is de koelkast te gebruiken met een beschikbare krachtbron.

Storing: De koelkast werkt niet met het gebruik van gas.

Mogelijke oorzaak Wat kunt u doen
a.) De gasfles is leeg.	a.) Gasfles wisselen.
b.) Is de voorgeschakelde afsluitinrichting geopend?	b.) Afsluitinrichting openen.
c.) Zit er lucht in de leiding?	c.) Apparaat uitschakelen en opnieuw opstarten.Deze handeling evt. 3 - 4 keer herhalen.

Storing: De koelkast presteert niet bij werking op 12 V.

Mogelijke oorzaak Wat kunt u doen
a.) De zekering aan de kant van het voertuig is defect.	a.) De zekering vervangen.
b.) De accu is leeg.	b.) De accu controleren en laden.
c.) De ontsteking is niet ingeschakeld.	c.) De motor starten.

Storing: De koelkast werkt niet op 230V

Mogelijke oorzaak Wat kunt u doen
a.) De zekering aan de kant van het voertuig is defect.	a.) De zekering vervangen.
b.) Het voertuig is niet op het electriciteitsnet aangesloten.	b.) Opnieuw verbinding met electriciteitsnet maken.

Storing: De koelkast koelt te weinig.

Mogelijke oorzaak Wat kunt u doen
a.) De ventilatie van het koelaggregaat is niet voldoende.	a.) Controleren, of de ventilatieroosters niet geblokkeerd zijn.
b.) De thermostaatregelaar staat te laag.	b.) Thermostaatregelaar hoger zetten.
c.) De verdamper raakt teveel bevoren.	c.) Controleren, of de deur van de koelkast goed sluit.
d.) De koelkast werd op korte termijn met teveel warme levensmiddelen gevuld.	d.) Levensmiddelen eerst laten afkoelen.
e.) De koelkast is nog niet lang genoeg ingeschakeld.	e.) Controleren, of de koeling na een paar uur nog koelt.

5.14

Onderhoud

• Onderhoud aan gasapparatuur en elektrische apparatuur moet door goedgekeurd personeel worden uitgevoerd. Het wordt aanbevolen dit onderhoud uit te laten voeren door een klantenservicecentrum.
• Merk op dat volgens de regels die van toepassing zijn de gasapparatuur en de verbrandingsgasafvoer voor het eerste gebruik en daarna elke 2 jaar moeten worden geïnspecteerd, en dat toestellen op vloeibaar gas in navolging van het technische regelgeving EN1949 jaarlijks door een klantenservicecentrum moeten worden geïnspecteerd. Na inspectie wordt een certificaat uitgegeven. Het is de verantwoording voor de gebruiker om deze inspectie uit te laten voeren.
• De gasbrander moet ten minste eens per jaar en daarnaast indien nodig worden schoongemaakt.

TIP Wanneer de auto langere tijd heeft stilgestaan, is een onderhoudsbeurt van de koelkast aan te bevelen.

5.15

Productaansprakelijkheid

De productaansprakelijkheid van Dometic GmbH omvat niet de schade, die door een verkeerd gebruik, door niet vakkundige veranderingen en ingrepen aan het apparaat, door de inwerking van omgevingsinvloeden zoals temperatuurveranderingen en luchtvochtigheid aan het apparaat of in de onmiddellijke omgeving van het apparaat of door personen ontstaat.

5.16

Aanwijzingen t.a.v. het milieu

De koelkasten die door Dometic GmbH worden geproduceerd, zijn CFC en HCFC vrij. In de koeleenheid wordt als koelmiddel ammonia gebruikt (een natuurlijke verbinding van waterstof en stikstof). Als spuitstof voor de fabricage van de isolatie van PU-schuim wordt ozonvriendelijk cyclopentaan gebruikt.

5.17

Afvoeren

Voor recycling van recyclebaar verpakkingsmateriaal, moet u dit inleveren bij het normale verzamelsysteem.

Het apparaat moet worden afgeleverd bij een goed vuilverwerkingsbedrijf, dat zorgt voor hergebruik van de recyclebare onderdelen en een goede afvoer van het restant. Voor milieuvriendelijke afvoer van het koelmiddel uit alle absorptiekoeleenheden moet een goede verwijderingsinstallatie worden gebruikt.

5.18

Tips voor energiebesparing

• Bij een omgevingstemperatuur van ongeveer 25°C kunt u de koelkast laten werken op de middelste stand van de thermostaat (zowel voor gas als netstroom).
• Bewaar indien mogelijk waren die zijn voorgekoeld.
• Stel de koelkast niet bloot aan direct zonlicht.
• De vrieseenheid moet constant worden geventileerd.
  •Ontdooi regelmatig.
• Open de deur kort als u dingen uit de koelkast neemt.
• Installeer de koelkast en schakel deze ongeveer 12 uur voordat u de koelkast vult i in.

5.19

Technische gegevens

Model

Afmetingen H x B x D (mm) diepte incl. deur

Max. capaciteit incl. vriesvak

Bruikbare capaciteit vriesvak

verbindinswa arden hoofdstroom/ accu

* Verbruik van elektriciteit of gas in 24 uur

Nettogewicht

Piezo-elektrische ontsteking

Ontsteking met ontstecker

Getrapt kabinet

RM 6270(L)

821x486x541

77 lit.

9,5 lit.

125 W / 120 W

ca.2,5 KWh / 270 g

26 kg

X

X

RM 6271(L)

821x486x541

77 lit.

9,5 lit.

125 W / 120 W

ca.2,5 KWh / 270 g

26 kg

X

X

RM

6290(L)

821x525x541

86

lit.

10,5

lit.

125

W

/

120

W

ca.2,5

KWh

/

270

g

27

RM

6291(L)

821x525x541

86

lit.

10,5

lit.

125

W

/

120

W

ca.2,5

KWh

/

270

g

27

RM 6360(L)

821x486x541

88 lit.

9,5 lit.

135 W / 130 W

ca.2,6 KWh / 270 g

28 kg

X

RM 6361(L)

821x486x541

88 lit.

9,5 lit.

135 W / 130 W

ca.2,6 KWh / 270 g

28 kg

X

RM 6400(L)

821x525x541

97 lit.

10,5 lit.

135 W / 130 W

ca.2,6 KWh / 270 g

29 kg

X

RM 6401(L)

821x525x541

97 lit.

10,5 lit.

135 W / 130 W

ca.2,6 KWh / 270 g

29 kg

X

RM 7270(L)

821x486x541

77 lit.

9,5 lit.

125 W / 120 W

ca.2,5 KWh / 270 g

26 kg

X

X

RM 7290(L)

821x525x541

86 lit.

10,5 lit.

125 W / 120 W

ca.2,5 KWh / 270 g

27 kg

X

X

RM 7360(L)

821x486x541

88 lit.

9,5 lit.

135 W / 130 W

ca.2,6 KWh / 270 g

28 kg

X

RM 7400(L)

821x525x541

97 lit.

10,5 lit.

135 W / 130 W

ca.2,6 KWh / 270 g

29 kg

X

Technische wijzigingen voorbehouden.

* Gemiddeld gebruik gemeten bij een omgevingstemperatuur van 25°C volgens de ISO-standaard.

5.20

Verklaring van overeenstemming

Dometic

Bij installatie van de koelkast moet u voldoen aan de technische en administratieve regelgeving van het land waarin het voertuig voor het eerst wordt gebruikt.

In Europa moeten bijvoorbeeld de gasinstallaties, het leggen van de kabels, de installatie van gascilinders en de goedkeuring en de controle op lekken voldoen aan EN 1949 voor apparaten op vloeibaar gas in voertuigen.

6.1

Installation

De koelkast en de verbrandingsgasafvoer hiervan moeten zo worden geïnstalleerd, dat deze altijd bereikbaar zijn voor onderhoud en gemakkelijk kunnen worden verwijderd en geïnstalleerd.

De koelkast mag alleen door goedgekeurd personeel worden geïnstalleerd. De installatie en verbindingen van de koelkast moeten voldoen aan de meest recente technische regelgeving, zoals:

• De gas installatie moet conform zijn met de nationale voorschriften.
  • Technische regelgeving EN 1949, EN 732.
• De elektrische installatie moet conform zijn met de nationale voorschriften.
  • Technische regelgeving EN 1648-1, EN 1648-2, EN 60335-2-24.
• Plaatselijke vereisten en vereisten van de bouwcommissie.
• De koelkast moet zo worden geïnstalleerd, dat deze is afgeschermd van extreme warmtestraling.

Extreme warmte heeft een negatieve invloed op de prestaties en vergroot het energieverbruik van de koelkast.

Bij ondeskundige installatie wordt de kwaliteitsgarantie van de fabrikant in gevaar gebracht.

6.1.1

Installatie aan de zijkant

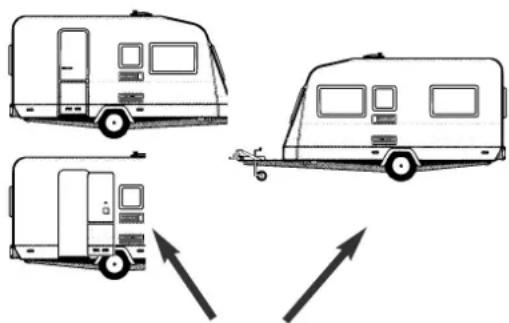

Als de koelkast aan dezelfde kant van het voertuig wordt geïnstalleerd als de toegangsdeur, moet u ervoor zorgen dat de ventilatieroosters niet worden afgedekt als de deur openstaat (Fig. 1 afstand deur- beluchtingsrooster min.25 mm).

Anders ontstaat een beperke beluchting, die tot verminderde koelprestaties leidt.

De deurkant van de caravan is vaak uitgerust met een scherm dat de afvoer van verbrandingsgassen en warmte door de ventilatieroosters verstoort, waardoor de koelprestaties verminderen.

Fig.1

afstand deur- beluchtings-rooster min.25 mm

Ventilatierooster niet geblokkeerd: OK

6.1.2

Installatie aan de achterkant

Installatie aan de achterkant resulteert vaak in een minder ideale installatiepositie, omdat een optimale luchtstroom naar en vanaf de koelkast niet altijd haalbaar is (Het onderste ventilatierooster wordt vaak afgedekt door de bumper of achterlichten van het voertuig (afb. 2)). De koelkast kan daardoor geen maximale koelprestatie leveren.

Ventilatierooster niet geblokkeerd: OK

Een andere populaire variant op installatie aan de achterkant is de ventilatieroosters naar en vanaf de koelkast aan de zijkant aan te brengen (B, afb. 3).

De hercirculatie van lucht en warmte is zeer beperkt, waardoor de warmtewisse-laars (condensor, absorbeerder) niet meer voldoende worden gekoeld.

Het aanbrengen van de ventilatieroosters in de vloer geeft ook een slechte luchtcirculatie (C, afb. 3).

De maximale koelprestatie kan niet worden bereikt.

Bij elke positie voor de installatie moet vrije circulatie van lucht naar en vanaf de koelkast worden verzorgd zoals beschreven onder punt 6.3.

6.2

Tochtvrije installatie

Koelkasten in caravans, motorcaravans en andere voertuigen moeten tochtvrij wor den geïnstalleerd. Dit betekent dat de lucht voor de brander niet uit de leefruimte afkomstig is en dat wordt voorkomen dat verbrandingsgassen in de leefruimte terechtkomen (EN 1949).

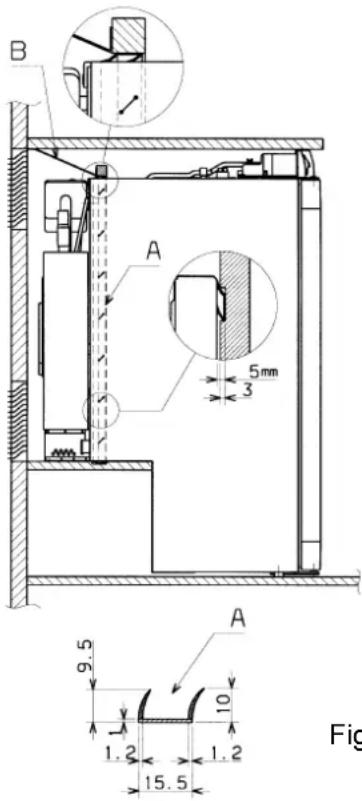

Voorstel 1:

Het gebruik van de inbouw-afdichtingskit van Dometic

(Art.-nr. 241 2559-00, verkrijgbaar bij Dometic)

Plaats de stroken afsluitmateriaal (A) onderop en aan elke kant van de installatienis.

Plaats afvoerplaat (B) met afsluitmateriaal (A) van duurzaam, onbrandbaar materiaal in de installatienis (zie afb. 1).

Plaats afvoerplaat (B) zodanig dat de hete lucht door het ventilatierooster naar de open lucht wordt afgevoerd.

Maak de afvoerplaat vast aan de caravanwand, niet aan de koelkast!

Daarnaast moet de afvoerplaat (B) met de afsluitmateriaal (A) de koelkast van de leefruimte afsluiten (zie afb.1).

Zorg ervoor dat de koelkast waterpas in de nis is geïnstalleerd.

Voorstel 2:

U kunt ook een afdekplaat (A) op de koelkast aanbrengen. De afdekplaat (A) brengt u op de caravanwand aan, niet op de koelkast. Plaats afsluitende strips op de onderkant en de zijkanten van de afdekplaat.

Duw vervolgens de koelkast vanaf de voorkant tegen de afdekplaat.

Bij beide installatiemogelijkheden kan de koelkast voor onderhoud gemakkelijk worden verwijderd en teruggeplaatst.

De ruimte tussen de caravanwand en de koelkast is nu van de leefruimte afgesloten. Hierdoor komen geen verbrandingsgassen in de leefruimte. Voor tochtvrije installatie is geen speciaal verbrandingsgasafvoersysteem vereist. De verbrandingsgassen worden via het bovenste ventilatierooster naar de open lucht afgevoerd. Voor deze installatiemethode wordt aanbevolen zowel boven als beneden hetzelfde ventilatierooster te gebruiken (L200) zonder verbrandingsgasafvoersysteem.

Bij werking op gas gebruikt u in dit geval de bovenste winterbedekking niet!

Als ook bij tochtvrije installatie een verbrandingsgasafvoerpijp gewenst is, plaatst u het L100 ventilatie- en afvoersysteem op de opening van het bovenste

ventilatierooster.

Installatie verbrandingsgasafvoerpijp: zie punt 6.7.

Wijzigingen uitsluitend met toestemming van de fabrikant.

Ventilatie en afvoer

Een perfecte installatie is van vitaal belang voor een goede werking, omdat om fysieke redenen warmte wordt gegenereerd aan de achterkant van de koelkast. Deze warmte moet naar de open lucht kunnen ontsnappen.

Ook bij een hoge omgevingstemperatuur kan de koeleenheid alleen goed werken bij voldoende ventilatie en afvoer.

De ventilatie voor de koelkast wordt verzorgd door twee openingen in de caravan wand. Onderaan komt frisse lucht binnen, die wordt verwarmd en door het bovenste ventilatierooster wordt afgevoerd (schoorsteeneffect).

Het bovenste ventilatierooster moet zo hoog mogelijk boven de condensor (A) worden aangebracht. Voor het beste resultaat zorgt u ervoor dat hoogte X ten minste 110 mm is.

Het onderste ventilatierooster moet gelijk zijn met de vloer van het voertuig, zodat lekkend gas (dat zwaarder is dan lucht) direct naar de buitenlucht kan wegstromen.

Als deze opstelling niet mogelijk is, moet u een gat in de bodem van de nis maken van 40 mm doorsnede, zodat lekkend gas naar de buitenlucht kan wegstromen (EN 1949).

De ventilatieroosters moeten een vrij oppervlak van minstens 250 cm² hebben. Dit wordt bereikt met het Dometic Absorber ventilatie- en luchtafvoersysteem L100 / L 200, dat voor dit doel is getest en toegelaten.

Het bovenste ventilatiesysteem (L100) bestaat uit een montageframe (R1640), een ventilatierooster met afvoereenheid (A1620) en een winterbedekking (WA120).

Het onderste ventilatiesysteem (L200) bestaat ook uit een montageframe (R1650), een ventilatierooster (A1630, zonder afvoereenheid) en een winterbedekking (WA130).

De correcte plaatsing van het onderste ventilatierooster vergemakkelijkt de toegang tot elektro- en gasaansluitingen bij onderhoudswerkzaamheden.

6.4

Het ventilatiesysteem installeren

L 100

L 200

Voor het installeren van de ventilatieroosters maakt u twee rechthoeken (451 mm x 156 mm) in de buitenwand van het voertuig (zie punt 6.3 voor de plaats).

Punt 1 vervalt bij inbouwframes met geïntegreerde afdichting.

1. Sluit het montageframe waterdicht af.

... en schroef het vast.

1. Plaats het ventilatierooster.

1. Zet het ventilatierooster vast.

1. Klik de afvoereenheid op zijn plaats (alleen voor het bovenste ventilatiesysteem L100).

1. Plaats het winterbedekking.

6.5

Installatienis

De koelkast moet in een tochtvrije nis worden geïnstalleerd. De afmetingen voor de nis vindt u in de onderstaande tabel. Stap (A) is alleen vereist voor kabinetten met een trap. Duw de koelkast in de nis totdat de voorkant van de koelkast gelijk is met die van de nis. Laat een ruimte van 15 tot 20 mm over tussen de achterwand van de nis en de koelkast. De vloer van de nis moet glad zijn, zodat de koelkast gemakkelijk in de goede positie kan worden geschoven. De vloer moet sterk genoeg zijn om het gewicht van de koelkast te dragen.

Zorg ervoor dat de koelkast waterpas in de nis is geïnstalleerd.

Afmetingen installatienis:

Model Hoogte H Breedte B Diepte T Hoogte HSt Diepte TSt

RM 6270 825 mm 490 mm 515 mm 220 mm 235 mm

RM 6271 825 mm 490 mm 515 mm 220 mm 235 mm

RM 6290 825 mm 529 mm 515 mm 220 mm 235 mm

RM 6291 825 mm 529 mm 515 mm 220 mm 235 mm

RM 6360 825 mm 490 mm 515 mm --

RM 6361 825 mm 490 mm 515 mm --

RM 6400 825 mm 529 mm 515 mm --

RM 6401 825 mm 529 mm 515 mm --

RM 7270 825 mm 490 mm 515 mm 220 mm 235 mm

RM 7290 825 mm 529 mm 515 mm 220 mm 235 mm

RM 7360 825 mm 490 mm 515 mm --

RM 7400 825 mm 529 mm 515 mm --

6.6

De koelkast vastzetten

Aan de zijwanden van de koelkast vindt u vier plastic geleiders met schroeven waarmee u de koelkast kunt vastzetten. De zijwanden of de aangebrachte rails voor het vastzetten van de koelkast moeten zo worden ontworpen dat de schroeven goed vast blijven zitten, zelfs bij een zwaardere belasting (als het voertuig rijdt).

Breng de schroeven altijd met de meegeleverde geleiders aan, zodat onderdelen in de isolatie, zoals kabels en dergelijke, niet worden beschadigd.

Nadat de koelkast is geplaatst, draait u de schroeven door de metalen wand van de koelkast in de wanden van de nis.

6.7

Afvoer verbrandingsgassen

De afvoer van verbrandingsgassen moet zo worden geregeld, dat alle verbrandingsproducten worden afgevoerd naar een gebied buiten de leefruimte. Ter voorkoming van condensatie moeten de verbrandingsgassen altijd naar boven worden afgevoerd.

Bij ondeskundige installatie vermindert de koelprestatie en de kwaliteitsgarantie wordt in gevaar gebracht.

6.7.1

De afvoer in het bovenste ventilatierooster aanbrengen

1. Verbind T-stuk (E) met adapter (F) of uitlaat (K) en draai schroef (G) vast. Zorg ervoor dat warmte-verdeler (H) in de juiste positie is vastgemaakt.

2. Plaats de uitlaat met afdekplaat (C) in de juiste opening in frame (I) en verbind deze met T-stuk (E). Verkort indien nodig uitlaat (C) tot de vereiste lengte.

3. Plaats ventilatierooster (D) in montageframe (I) en maak dit vast met de sluithendel links van het rooster.

4. Plaats kap (B) op uitlaat (C).
5. Plaats afvoereenheidstuk (A) in ventilatierooster (D).

Bij deze afvoermethode kunt u de winterbedekking gebruiken.

6.7.2

Aparte afvoer van verbrandingsgassen

1. Maak in de buitenwand van de caravan een rechthoekig gat van 80 x 40 mm. De plaats van het gat moet geschikt zijn voor het model van de koelkast en de installatieomstandigheden.

2. Verbind T-stuk (E) met adapter (F) of uitlaat (K) en draai schroef (G) vast. Zorg ervoor dat warmteverdeler (H) in de juiste positie is vastgemaakt.

3. Steek uitlaat (C) door de opening.

4. Verbind uitlaat (C) met T-stuk (E). Verkort indien nodig uitlaat (C) tot de vereiste lengte.
5. Vul het gat op met onbrandbaar materiaal (zoals staalwol).
6. Schroef bevestigingsplaat (D) op zijn plaats.
7. Plaats kap (B) op uitlaat (C).
8. Schroef buitenplaat (A) vast.

6.8

Gasinstallatie

•U moet zich houden aan de regels onder punt 6.1.
- Voor werking op gas mag voor deze koelkasten alleen vloeibaar gas worden gebruikt (propaan/butaan). U mag nooit gewoon gas of natuurlijk gas gebruiken (EN 27418).
- De cilinder met vloeibaar gas moet zijn aangesloten op een vaste drukregelaar die voldoet aan EN 12864.
- De drukregelaar moet overeenkomen met de werkdruk die op de gegevensplaat van de koelkast staat vermeld. De werkdruk komt overeen met de standaarddruk van het gespecificeerde land (EN 1949, EN 732).
- In elk voertuig is slechts één verbindingsdruk toegestaan. Op het punt waarop de gascilinder is geïnstalleerd moet duidelijk zichtbaar een goed leesbare, permanente meldingsplaat zijn aangebracht.
- De gasverbinding met de koelkast moet met de buisverbindingen stevig en potentiaalvrij zijn geïnstalleerd en stevig met het voertuig zijn verbonden (verbinding met een slang is niet toegestaan).

- De gasverbinding met de koelkast wordt uitgevoerd met een Emetoverbindingsstuk L8, DIN 2353-ST, dat voldoet aan EN 1949.

De gasverbinding mag alleen worden aangebracht door goedgekeurd personeel.

Nadat de koelkast goed is geïnstalleerd, moet worden getest op lekken en moet een vlamtest worden uitgevoerd door *goedgekeurd personeel in navolging van EN1949. Er moet een testcertificaat worden uitgegeven.

* goedgekeurd personeel

Goedgekeurd personeel bestaat uit gediplomeerde experts die door hun training en kennis garant kunnen staan voor de juiste uitvoering van de lektest.

De koelkast moet zijn uitgerust met een onderbreker (C) in de toevoerleiding, waarmee de gastoevoer kan worden afgesloten. Deze onderbreker moet goed bereikbaar zijn voor de gebruiker.

De elektrische installatie

De elektrische installatie mag alleen worden uitgevoerd door goedgekeurd personeel!
De elektrische installatie moet conform zijn met de nationale voorschriften (voor Europa EN 60335-2-24, EN 1648-1, EN 1648-2).
De verbindingskabels moeten zodanig worden gelegd, dat deze niet in contact komen met hete onderdelen van het apparaat of de brander of met scherpe randen.
Bij veranderingen aan de interne elektrische installatie of het aansluiten van andere elektrische componenten (bijv. extra ventilatoren) aan de interne bedrading van het apparaat vervalt het e1/CE-certificaat, evenals iedere aanspraak op garantiebepalingen en productaansprakelijkheid!

6.9.1

Verbinding voedingsdraad

De voeding moet afkomstig zijn van een goed geaard contact of een vaste verbinding.

Indien een stekker wordt gebruikt voor de aansluiting op het stroomnet, moet deze stekker vrij toegankelijk zijn.

Het wordt aanbevolen de energietoevoer via een ingebouwde, automatische zekering te laten verlopen.

De voedingskabel moet zodanig worden gelegd, dat deze niet in contact komt met hete onderdelen van het apparaat of de brander of met scherpe randen.

Indien de aansluitkabel beschadigd wordt, moet deze door de Electrolux Groep Service in Alphen aan den Rijn of door gelijkwaardig gekwalificeerd personeel worden vervangen, om alle risico's te vermijden. De voedings-kabel mag alleen door een originele Dometic-voedingskabel worden ver vangen.

6.9.2

Batterijaansluiting

De 12 V-aansluitkabel verbindt u met de terminalstrip (waarbij u erop moet letten dat de juiste polen op elkaar worden aangesloten).

De bedrading moet rechtstreeks en langs de kortste weg naar de accu of de dynamo lopen.

Doorsnede kabel Kabellengte

4 mm ^ 2 lt; 6 m

6 mm ^ 2 gt; 6 m

Het 12 V/24 V-circuit moet met een 16 A-zekering worden beveiligd.

Teneinde te voorkomen dat de boordaccu ontladen wordt tijdens lange parkeerperio des dient de koelkast via een relais aangesloten te worden, wat de voeding uitschakelt als de automotor stilstaat (A/B, verwarmingselement DC-).

Bij de C/D aansluiting (verlichting, automatische ontsteking) moet een constante gelijkstroomduurspanning van 12 V te meten zijn.

Bij installatie in een caravan mogen aan de zijde van de caravan de respectievelijke min- en pluskabels van de 12-V-aansluitingen A/B en C/D niet met elkaar worden verbonden (conform EN 1648-1).

6.9.3

Bedradingschema's

1. Bedradingschema voor handmatige ontsteking en zonder verlichting:

Anschluß Batterie batterijaansluiting

Anschluß Netz hoofdaansluiting

Thermostrom thermische stroomonderbreker

Heizpatrone \~ verwarmingselement \~

Heizpatrone - verwarmingselement -

Zündkerze vonkplug

Zündgerät ontsteker

Widerstand weerstand

2. Bedradingschema voor handmatige ontsteking en verlichting:

C ground, ontsteker / acculampje DC-, zwart

D ontsteker / acculampje DC-, violet

Anschluß Netz hoofdaansluiting

Thermostrom thermische stroomonderbreker

Heizpatrone \~ verwarmingselement \~

Heizpatrone - verwarmingselement -

Zündkerze vonkplug

Zündgerät ontsteker

Widerstand weerstand

3. Bedradingschema voor automatische ontsteking en zonder verlichting:

C ground, ontsteker / acculampje DC-, zwart

D ontsteker / acculampje DC-, violet

Anschluß Netz hoofdaansluiting

Thermostrom thermische stroomonderbreker

Heizpatrone \~ verwarmingselement \~

Heizpatrone - verwarmingselement -

Zündkerze vonkplug

Zündgerät ontsteker

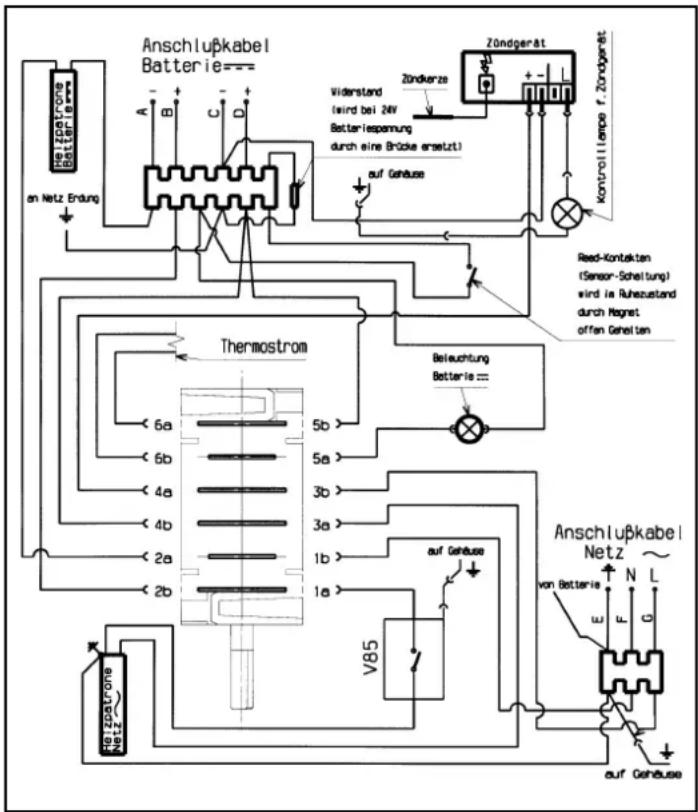

4. Bedradingschema voor automatische ontsteking en verlichting:

B verwarmingselement DC-, rood C ground, ontsteker / acculampje DC-, zwart

D ontsteker / acculampje DC-, violet

Anschluß Netz hoofdaansluiting

Thermostrom thermische stroomonderbreker

Heizpatrone \~ verwarmingselement \~

Heizpatrone - verwarmingselement -

Zündkerze vonkplug

Zündgerät ontsteker
