ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B2126 JONSERED

Οδηγίες χρήσης 121-131

Εγχειρίδιο χρήσης Η αρχική γλώσσα του παρόντος εγχειριδίου χρήσης είναι τα Αγγλικά. Τα εγχειρίδια χρήσης σε άλλες γλώσσες είναι μεταφράσεις από τα Αγγλικά.

1. Ιμάντας ώμου (BV2126)

3. Διακόπτης διακοπής λειτουργίας

4. Χειριστήριο ταχύτητας

5. Περίβλημα φτερωτής

6. Τάπα ντεπόζιτου καυσίμου

10. Κάλυμμα εισαγωγής

11. Λαβή αναρρόφησης (BV2126)

12. Κοπτικά εργαλεία (BV2126)

14. Στάνταρ ακροφύσιο

15. Ακροφύσιο υψηλής ταχύτητας (BV2126)

16. Σωλήνας του φυσητήρα

17. Βίδα σύσφιξης του σωλήνα

18. Παξιμάδια σύσφιξης σωλήνα

19. Εξάτμιση (σιγαστήρας)

22. Συσκευή εκκίνησης

23. Βίδες ρύθμισης καρμπυρατέρ

24. Εγχειρίδιο χρήσης

25. Συσκευή αναρρόφησης με εξαρτήματα συλλογής, η

οποία αποτελείται από τα στοιχεία 26-30 παρακάτω

26. Σωλήνας σάκου συλλογής

28. Σωλήνας αναρρόφησης δύο τμημάτων

Σύμβολα στο προϊόν (Fig 2. ) Προειδοποίηση (Fig 3. ) Διαβάστε το παρόν εγχειρίδιο (Fig 4. ) Να χρησιμοποιείτε εγκεκριμένα προστατευτικά ακοής (Fig 5. ) Να χρησιμοποιείτε εγκεκριμένα μέσα προστασίας των ματιών (Fig 6. ) Να χρησιμοποιείτε εγκεκριμένη προστατευτική μάσκα αναπνοής (Fig 7. ) Να χρησιμοποιείτε εγκεκριμένα προστατευτικά γάντια (Fig 8. ) Το προϊόν μπορεί να προκαλέσει την εκσφενδόνιση αντικειμένων, τα οποία μπορούν να προκαλέσουν βλάβη στα μάτια (Fig 9. ) Απόσταση ασφαλείας (Fig 10. ) Μην πλησιάζετε στη φτερωτή ενώ περιστρέφεται (Fig 11. ) Μην αφήνετε τα παιδιά να πλησιάσουν το

(Fig 12. ) Επίπεδο ισχύος ήχου (Fig 13. ) Επίπεδο θορύβου (Fig 14. ) Αν έχετε μακριά μαλλιά, φροντίστε να τα έχετε πιασμένα ψηλότερα από τους ώμους

(Fig 15. ) Το προϊόν συμμορφώνεται με τις ισχύουσες

(Fig 16. ) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες EAC (Fig 17. ) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες για την Ουκρανία

239 - 001 - 06.07.2017

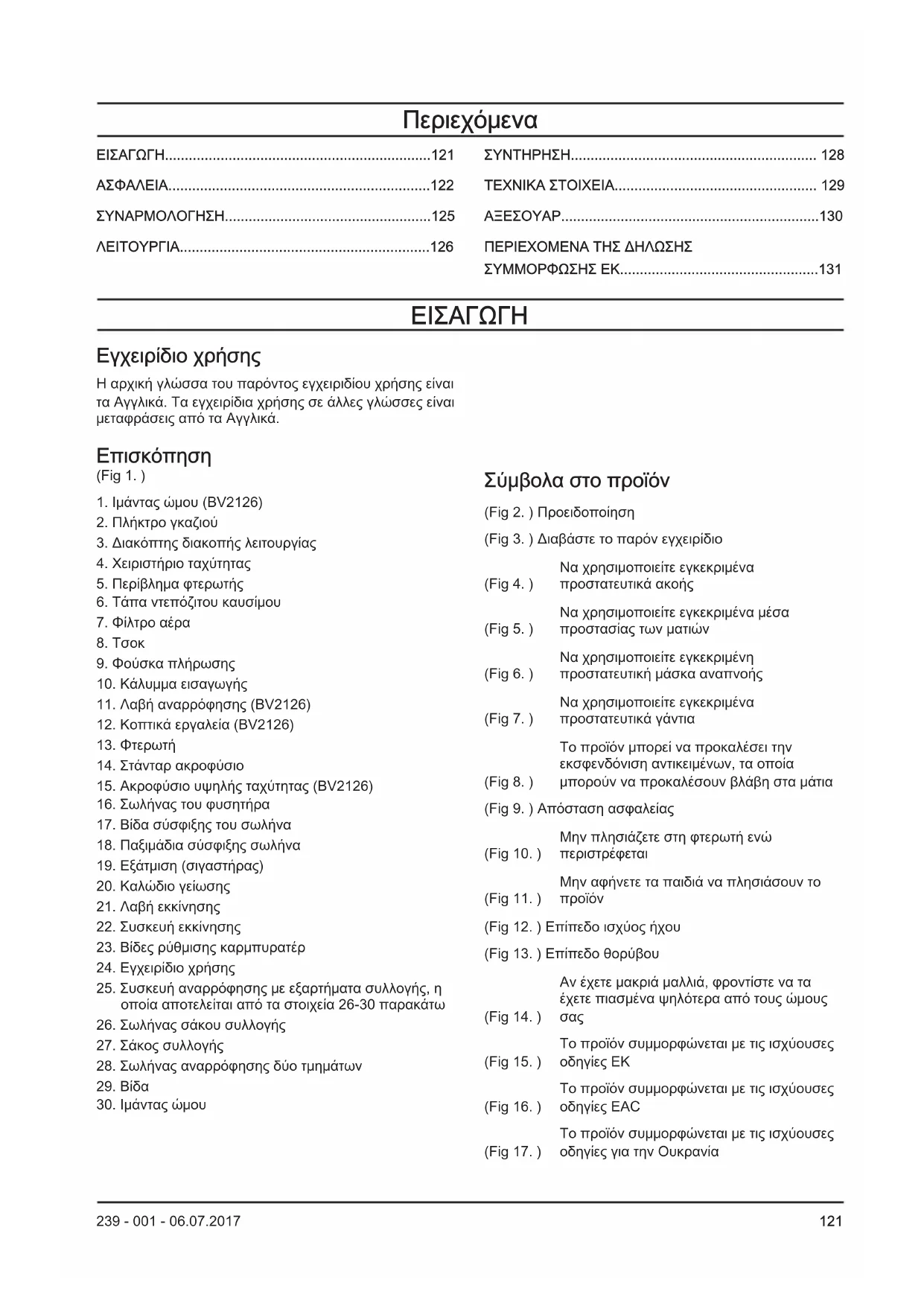

121Π Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλες εμπορικές περιοχές. Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Οι παρακάτω ορισμοί παρέχουν το βαθμό σοβαρότητας για κάθε προειδοποιητική λέξη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τραυματισμός ατόμων.

Ζημιά του προϊόντος. Περιεχόμενα Αυτές οι πληροφορίες διευκολύνουν τη χρήση του προϊόντος. Γενικές οδηγίες ασφαλείας

• Χρησιμοποιήστε σωστά το προϊόν. Λόγω της εσφαλμένης χρήσης μπορεί να προκληθεί τραυματισμός ή θάνατος. Χρησιμοποιήστε το προϊόν μόνο για τις εργασίες που αναφέρονται στο παρόν εγχειρίδιο. Μην χρησιμοποιείτε το προϊόν για άλλες

• Τηρείτε τις οδηγίες του παρόντος εγχειριδίου. Τηρείτε τα σύμβολα ασφαλείας και τις οδηγίες ασφαλείας. Εάν ο χειριστής δεν τηρεί τις οδηγίες και τα σύμβολα, μπορεί να προκληθεί τραυματισμός, ζημιά ή θάνατος.

• Μην απορρίψετε αυτό το εγχειρίδιο. Χρησιμοποιήστε τις οδηγίες για τη συναρμολόγηση, τη χρήση και τη διατήρηση του προϊόντος σε καλή κατάσταση. Χρησιμοποιήστε τις οδηγίες για τη σωστή εγκατάσταση των εξαρτημάτων και των παρελκόμενων. Χρησιμοποιείτε μόνο εγκεκριμένα εξαρτήματα και παρελκόμενα.

• Μην χρησιμοποιείτε προϊόντα που παρουσιάζουν ζημιά. Τηρείτε το πρόγραμμα συντήρησης. Εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται σε οδηγίες του παρόντος εγχειριδίου. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από ένα εγκεκριμένο κέντρο σέρβις.

• Το παρόν εγχειρίδιο δεν περιλαμβάνει όλες τις καταστάσεις που μπορεί να προκύψουν κατά τη χρήση του προϊόντος. Να είστε προσεκτικοί και να χρησιμοποιείτε την κοινή λογική. Μην χρησιμοποιείτε το προϊόν και μην εκτελείτε συντήρηση σε αυτό, εάν δεν είστε σίγουροι για την κατάσταση. Απευθυνθείτε σε έναν ειδικό για το προϊόν, τον αντιπρόσωπό σας, τον αντιπρόσωπο σέρβις ή ένα εγκεκριμένο κέντρο σέρβις για πληροφορίες.

• Αποσυνδέστε το καλώδιο του μπουζί πριν από τη συναρμολόγηση του προϊόντος, την τοποθέτησή του στην περιοχή αποθήκευσης ή την εκτέλεση εργασιών συντήρησης.

• Μην χρησιμοποιείτε το προϊόν εάν τροποποιηθεί από τις αρχικές του προδιαγραφές. Μην αλλάξετε ένα εξάρτημα του προϊόντος χωρίς έγκριση από τον κατασκευαστή. Χρησιμοποιήστε μόνο εξαρτήματα που έχουν εγκριθεί από τον κατασκευαστή. Λόγω της εσφαλμένης συντήρησης μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Μην αναπνέετε τα καυσαέρια από τον κινητήρα. Η μακροχρόνια εισπνοή αναθυμιάσεων της εξάτμισης του κινητήρα είναι επικίνδυνη για την υγεία.

• Μην θέτετε το προϊόν σε λειτουργία σε εσωτερικό χώρο ή κοντά σε εύφλεκτα υλικά. Οι αναθυμιάσεις της εξάτμισης είναι καυτές και μπορεί να περιέχουν σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Όταν χρησιμοποιείτε αυτό το προϊόν, ο κινητήρας δημιουργεί ηλεκτρομαγνητικό πεδίο. Το ηλεκτρομαγνητικό πεδίο μπορεί να προκαλέσει ζημιά στα ιατρικά εμφυτεύματα. Προτού χρησιμοποιήσετε το προϊόν, συμβουλευθείτε το γιατρό σας ή τον κατασκευαστή του ιατρικού εμφυτεύματος.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το προϊόν. Μην αφήνετε να χρησιμοποιήσουν το προϊόν άτομα που δεν έχουν διαβάσει τις οδηγίες.

• Φροντίστε να παρακολουθείτε πάντα τα άτομα με μειωμένες σωματικές ή διανοητικές ικανότητες που χρησιμοποιούν το προϊόν. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Ασφαλίστε το προϊόν σε σημείο στο οποίο δεν έχουν πρόσβαση παιδιά και μη εγκεκριμένα άτομα.

• Το προϊόν μπορεί να εκτινάξει αντικείμενα και να προκληθούν τραυματισμοί. Τηρείτε τις οδηγίες ασφαλείας για να μειώσετε τον κίνδυνο τραυματισμού

• Μην απομακρύνεστε από το προϊόν όταν ο κινητήρας είναι σε λειτουργία.

• Ο χειριστής του προϊόντος είναι υπεύθυνος σε περίπτωση ατυχήματος.

239 - 001 - 06.07.2017• Βεβαιωθείτε ότι τα εξαρτήματα δεν έχουν υποστεί

ζημιά πριν χρησιμοποιήσετε το προϊόν.

• Βεβαιωθείτε ότι είστε σε απόσταση τουλάχιστον 15 m (50 ft) από άλλα άτομα ή ζώα πριν χρησιμοποιήσετε το προϊόν. Βεβαιωθείτε ότι τυχόν άτομα σε κοντινή περιοχή γνωρίζουν ότι θα χρησιμοποιήσετε το

• Ανατρέξτε στην εθνική ή τοπική νομοθεσία. Μπορεί να εμποδίσει ή να μειώσει τη λειτουργία του προϊόντος σε ορισμένες περιπτώσεις.

Οδηγίες ασφαλείας για τη λειτουργία του φυσητήρα

• Πρέπει να χρησιμοποιείτε το προϊόν μόνο για ώθηση με αέρα ή απομάκρυνση φύλλων και άλλων υπολειμμάτων που υπάρχουν στο έδαφος.

• Μην χρησιμοποιείτε ποτέ το προϊόν αν είστε κουρασμένοι, αδιάθετοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων.

• Μην αφήνετε τα παριστάμενα άτομα ή ζώα να πλησιάσουν σε απόσταση μικρότερη από 15 m (50 ft) από τη θέση του χειριστή.

• Το προϊόν μπορεί να εκσφενδονίσει αντικείμενα με μεγάλη ταχύτητα τα οποία μπορεί να εξοστρακιστούν και να χτυπήσουν το χειριστή. Αυτό μπορεί να προκαλέσει βλάβη στα μάτια.

• Μην στρέφετε το ακροφύσιο του φυσητήρα προς την κατεύθυνση ανθρώπων ή ζώων.

• Αν έχετε μακριά μαλλιά, φροντίστε να τα έχετε πιασμένα ψηλότερα από τους ώμους σας.

• Προτού συναρμολογήσετε ή αποσυναρμολογήσετε αξεσουάρ ή άλλα εξαρτήματα, πρέπει να σβήνετε τον

• Δεν πρέπει να χειρίζεστε το προϊόν χωρίς τον προφυλακτήρα.

• Μην χρησιμοποιείτε το προϊόν εάν υπάρχουν άτομα στο χώρο εργασίας. Σταματήστε τη λειτουργία του προϊόντος εάν ένα άτομο μπει στο χώρο εργασίας.

• Μην χρησιμοποιείτε το προϊόν σε χώρους με μη ικανοποιητικό αερισμό. Αν ο αερισμός δεν είναι επαρκής, μπορεί να προκληθεί τραυματισμός ή θάνατος λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Η εξάτμιση (σιγαστήρας) είναι πολύ ζεστή όταν το προϊόν είναι ενεργό, αμέσως μόλις σταματήσει και όταν λειτουργεί στο ρελαντί. Προσέχετε όταν βρίσκεστε κοντά σε εύφλεκτα υλικά και εύφλεκτα

• Μην αγγίζετε την περιοχή του καλύμματος της εισαγωγής. Μην πλησιάζετε την περιοχή της εισόδου κοντά σε κοσμήματα ή χαλαρά ρούχα.

• Φροντίστε να πατάτε πάντα σωστά στο έδαφος και να χρησιμοποιείτε το προϊόν μόνο σε ασφαλείς και οριζόντιες επιφάνειες. Οι ολισθηρές ή μη σταθερές επιφάνειες, όπως οι σκάλες, μπορεί να προκαλέσουν απώλεια ισορροπίας ή ελέγχου.

• Μην χρησιμοποιείτε το προϊόν σε περιοχές που βρίσκονται ψηλά, όπως π.χ. στέγες.

• Πρέπει να στερεώνετε καλά το προϊόν κατά τη

• Πρέπει να χρησιμοποιείτε το προϊόν μόνο τη συνιστώμενη ώρα. Να τηρείτε τους τοπικούς κανονισμούς. Οι ώρες που συνιστώνται συνήθως είναι 9:00 π.μ. έως 5:00 μ.μ., Δευτέρα έως Σάββατο.

• Πρέπει να χρησιμοποιείτε το προϊόν με τη χαμηλότερη δυνατή ρύθμιση του γκαζιού για την εκτέλεση της εργασίας.

• Βεβαιωθείτε ότι δεν μπορείτε να πέσετε όταν χρησιμοποιείτε το προϊόν. Μην γέρνετε όταν χρησιμοποιείτε το προϊόν.

• Πρέπει να βεβαιώνεστε ότι το προϊόν είναι σε καλή κατάσταση προτού το θέσετε σε λειτουργία, ειδικά η εξάτμιση (σιγαστήρας), η εισαγωγή αέρα και το φίλτρο αέρα.

• Χρησιμοποιήστε τσουγκράνα ή σκούπα για να σκορπίσετε τα υπολείμματα στο έδαφος προτού χρησιμοποιήσετε το προϊόν.

• Αν η περιοχή εργασίας είναι βρώμικη, ψεκάστε τη με λάστιχο ποτίσματος.

• Χρησιμοποιήστε το προϊόν ως εναλλακτική λύση αντί του λάστιχου ποτίσματος, για να εξοικονομήσετε

• Φροντίστε η απομάκρυνση των υπολειμμάτων με τον αέρα να γίνεται με ασφάλεια. Προσέχετε όταν υπάρχουν παιδιά, ζώα, ανοιχτά παράθυρα ή

• Μην στρέφετε το προϊόν προς ευαίσθητα φυτά.

• Μην κατευθύνετε τον αέρα σε αντικείμενα όπως τοίχους, μεγάλες πέτρες, οχήματα και φράχτες.

• Αν κάνετε εργασίες σε εσωτερικές γωνίες, κατευθύνετε τον αέρα από τη γωνία προς το κέντρο της περιοχής εργασίας. Στη αντίθετη περίπτωση, μπορεί τα υπολείμματα να χτυπήσουν στο πρόσωπό σας και να προκαλέσουν τραυματισμό στα μάτια.

• Πρέπει να χρησιμοποιείτε την πλήρη προέκταση του ακροφυσίου, για να διατηρείτε το ρεύμα του αέρα κοντά στο έδαφος.

• Οι παριστάμενοι πρέπει να φορούν εξοπλισμό προστασίας των ματιών.

• Μετά από τη χρήση του προϊόντος, πρέπει να απορρίπτετε τα υπολείμματα στα δοχεία απορριμμάτων. Οδηγίες ασφαλείας για τη χρήση του αναρροφητήρα

• Φροντίστε να μην προκληθεί ζημιά στη φτερωτή. Μην αναρροφάτε μεγάλα, συμπαγή αντικείμενα, όπως ξύλα, κονσέρβες, ελαστικές μάζες σάπιων φύλλων ή μεγάλα κομμάτια σπάγκου.

• Μην αφήνετε τον σωλήνα αναρρόφησης να χτυπά στο έδαφος.

• Προτού αφαιρέσετε υλικά που έχουν προκαλέσει εμπλοκή ή έμφραξη, πρέπει να σβήνετε τον κινητήρα και να αποσυνδέετε το καπάκι του μπουζί.

239 - 001 - 06.07.2017

123Π Προσωπικός εξοπλισμός προστασίας

• Χρησιμοποιείτε πάντα σωστό προσωπικό εξοπλισμό προστασίας κατά τη χρήση του προϊόντος. Ο προσωπικός εξοπλισμός προστασίας δεν εξαλείφει τον κίνδυνο τραυματισμού. Ο προσωπικός εξοπλισμός προστασίας μειώνει το βαθμό τραυματισμού σε περίπτωση ατυχήματος.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

• Μην χρησιμοποιείτε το προϊόν με γυμνά πόδια ή με ανοικτά παπούτσια. Χρησιμοποιήστε πάντοτε αντιολισθητικές μπότες βαρέος τύπου.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Εάν είναι απαραίτητο, χρησιμοποιήστε εγκεκριμένα προστατευτικά γάντια.

• Χρησιμοποιήστε κράνος εάν υπάρχει πιθανότητα να πέσουν αντικείμενα στο κεφάλι σας.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία αυτιών κατά τη χρήση του προϊόντος. Τυχόν θόρυβος για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει θορυβογενή απώλεια ακοής.

• Όταν χρησιμοποιείτε το προϊόν σε περιβάλλοντα με πολλή σκόνη, πρέπει πάντα να χρησιμοποιείτε εγκεκριμένη προστατευτική μάσκα αναπνοής.

• Βεβαιωθείτε ότι υπάρχει ένα κιτ πρώτων βοηθειών σε μικρή απόσταση. Προστατευτικές διατάξεις στο προϊόν

• Βεβαιωθείτε ότι εκτελείτε τακτικά συντήρηση στο

• Αυξάνεται η διάρκεια ζωής του προϊόντος.

• Μειώνεται ο κίνδυνος ατυχημάτων. Ένας εγκεκριμένος αντιπρόσωπος ή ένα εγκεκριμένο κέντρο σέρβις πρέπει να εξετάζει τακτικά το προϊόν για την εκτέλεση ρυθμίσεων ή επισκευών.

• Μην χρησιμοποιείτε προϊόντα με κατεστραμμένο εξοπλισμό προστασίας. Εάν το προϊόν έχει υποστεί ζημιά, απευθυνθείτε σε ένα εγκεκριμένο κέντρο

Διακόπτης διακοπής λειτουργίας Βάλτε μπροστά τον κινητήρα. Βεβαιωθείτε ότι ο κινητήρας σβήνει όταν μετακινείτε το διακόπτη λειτουργίας στη θέση διακοπής λειτουργίας. (Fig 18. ) Εξάτμιση (σιγαστήρας) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην αγγίζετε την εξάτμιση (τον σιγαστήρα) αν είναι ζεστή. Η εξάτμιση (σιγαστήρας) καίει πολύ όταν ο κινητήρας λειτουργεί και αφού σβήσει. Αν αγγίξετε την εξάτμιση (τον σιγαστήρα), μπορεί να προκληθούν εγκαύματα.

• Μην χρησιμοποιείτε κινητήρα με κατεστραμμένη εξάτμιση (σιγαστήρας). Η κατεστραμμένη εξάτμιση (σιγαστήρας) αυξάνει το επίπεδο θορύβου και τον κίνδυνο φωτιάς. Πρέπει να υπάρχει σε μικρή απόσταση πυροσβεστήρας.

• Εξετάζετε τακτικά ότι η εξάτμιση (σιγαστήρας) είναι προσαρτημένη στο προϊόν.

• Μην αγγίζετε τον κινητήρα ή την εξάτμιση (σιγαστήρας) όταν ο κινητήρας είναι σε λειτουργία. Μην αγγίζετε τον κινητήρα ή την εξάτμιση (σιγαστήρας) για ένα διάστημα μετά το σβήσιμο του κινητήρα. Οι καυτές επιφάνειες μπορεί να προκαλέσουν τραυματισμούς.

• Η καυτή εξάτμιση (σιγαστήρας) μπορεί να προκαλέσει πυρκαγιά. Να είστε προσεκτικοί εάν χρησιμοποιείτε το προϊόν κοντά σε εύφλεκτα υγρά ή

• Μην αγγίζετε τα εξαρτήματα στην εξάτμιση (σιγαστήρας), εάν η εξάτμιση έχει υποστεί ζημιά. Τα εξαρτήματα μπορεί να περιέχουν μερικές καρκινογόνες χημικές ουσίες.

• Ορισμένα μοντέλα φυσητήρα διαθέτουν φλογοπαγίδα. Πρέπει να καθαρίζετε και να αντικαθιστάτε τη φλογοπαγίδα στα καθορισμένα χρονικά διαστήματα. Ανατρέξτε στην ενότητα Συντήρηση ( ΣΥΝΤΗΡΗΣΗ στη σελίδα 128 ).(Fig 19. ) Ασφάλεια καυσίμου

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να στεγνώσει. Αφαιρέστε το ανεπιθύμητο καύσιμο από

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα

• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί να προκληθεί τραυματισμός. Εάν χύσετε καύσιμο στο σώμα σας, χρησιμοποιήστε σαπουνόνερο για να αφαιρέσετε το καύσιμο.

• Μην βάλετε μπροστά τον κινητήρα εάν χύσετε λάδι ή καύσιμο στο προϊόν ή στο σώμα σας.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά

239 - 001 - 06.07.2017• Μην προσθέτετε καύσιμο στον κινητήρα σε

εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Σφίξτε προσεκτικά την τάπα του ντεπόζιτου καυσίμου, διαφορετικά μπορεί να προκληθεί

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση τουλάχιστον 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο.

• Μην προσθέτετε υπερβολική ποσότητα καυσίμου στο ντεπόζιτο καυσίμου.

• Βεβαιωθείτε ότι δεν μπορεί να προκληθεί διαρροή όταν μετακινείτε το προϊόν ή το δοχείο καυσίμου.

• Μην τοποθετείτε το προϊόν ή ένα δοχείο καυσίμου όπου υπάρχουν ακάλυπτες φλόγες, σπινθήρες ή φλόγιστρα. Βεβαιωθείτε ότι στην περιοχή αποθήκευσης δεν υπάρχουν ακάλυπτες φλόγες.

• Χρησιμοποιήστε μόνο εγκεκριμένα δοχεία όταν μετακινείτε το καύσιμο ή προσθέτετε το καύσιμο στην περιοχή αποθήκευσης.

• Αδειάζετε το ντεπόζιτο καυσίμου πριν από μακροχρόνια αποθήκευση. Τηρείτε την τοπική νομοθεσία σχετικά με την περιοχή απόρριψης

• Καθαρίζετε το προϊόν πριν από μακροχρόνια αποθήκευση.

• Αφαιρέστε το καλώδιο του μπουζί πριν να τοποθετήσετε το προϊόν στην περιοχή αποθήκευσης, για να βεβαιωθείτε ότι ο κινητήρας δεν θα εκκινηθεί

Οδηγίες ασφαλείας για τη συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν η συντήρηση δεν γίνει σωστά, μπορεί να προκληθεί σοβαρή ζημιά στον κινητήρα ή σοβαρός τραυματισμός. Ο ιδιοκτήτης είναι υπεύθυνος για την εκτέλεση όλων των απαιτούμενων εργασιών συντήρησης, οι οποίες καθορίζονται στο εγχειρίδιο χρήσης. Πριν από τη συντήρηση πρέπει να αποσυνδέετε το μπουζί. Μην αποσυνδέετε το μπουζί προτού κάνετε ρυθμίσεις του καρμπυρατέρ. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε το κεφάλαιο που αφορά την ασφάλεια πριν από τη συναρμολόγηση του προϊόντος. Τοποθέτηση του σωλήνα του φυσητήρα και του ακροφυσίου στο προϊόν Περιεχόμενα Η βίδα πρέπει να είναι επαρκώς χαλαρή για να μπορέσει να τοποθετηθεί ο σωλήνας του φυσητήρα στην έξοδο του φυσητήρα. Γυρίστε τη βίδα προς τα αριστερά με ένα κατσαβίδι, για να τη χαλαρώσετε.

1. Ευθυγραμμίστε τη νεύρωση στον πάνω σωλήνα του

φυσητήρα με την εγκοπή στην έξοδο του φυσητήρα. Μετακινήστε το σωλήνα στη θέση του.

2. Γυρίστε τη βίδα προς τα δεξιά με ένα κατσαβίδι, για

να στερεώσετε τον σωλήνα. Περιεχόμενα Μην χρησιμοποιήσετε εργαλείο στο

3. Ευθυγραμμίστε τις εγκοπές στον κάτω σωλήνα

φυσητήρα με τις προεξοχές στον επάνω σωλήνα φυσητήρα. Περάστε τον κάτω σωλήνα του φυσητήρα στον σωλήνα του φυσητήρα.

4. Στρέψτε τον κάτω σωλήνα του φυσητήρα προς τα

δεξιά μέχρι να ακουστεί ένα κλικ. Τοποθέτηση του σάκου συλλογής με τους διάφορους σωλήνες αναρρόφησης Η συσκευή αναρρόφησης είναι ένα αξεσουάρ που περιλαμβάνεται σε ορισμένα μοντέλα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συνδέσετε τους σωλήνες στο προϊόν, πρέπει να σβήνετε τον

1. Ανοίξτε τον σάκο συλλογής. Τοποθετήστε το σωλήνα

του σάκου συλλογής από την εσωτερική πλευρά του σάκου, για να τον συνδέσετε στο άνοιγμα της εισόδου αναρρόφησης. Βεβαιωθείτε ότι το ελαστικό έχει εδραστεί στην εγκοπή. Κλείστε το φερμουάρ στο

2. Αφαιρέστε το σωλήνα του φυσητήρα και τοποθετήστε

το σωλήνα του σάκου συλλογής. Τοποθετήστε και σφίξτε τη βίδα σύσφιξης του σωλήνα. Στερεώστε τον ιμάντα στους κρίκους του σάκου συλλογής.

3. Ευθυγραμμίστε το βέλος στον κάτω σωλήνα του

αναρροφητήρα με το βέλος στον πάνω σωλήνα του αναρροφητήρα. Σπρώξτε τον κάτω σωλήνα του αναρροφητήρα ώστε να εισχωρήσει στον πάνω σωλήνα του αναρροφητήρα κατά 7 cm (3 in) περίπου. Σπρώξτε μέχρι ο κάτω σωλήνας να στερεωθεί καλά μέσα στον πάνω σωλήνα. Συναρμολογήστε τους δύο σωλήνες με την παρεχόμενη βίδα.

4. Χρησιμοποιήστε ένα κατσαβίδι για να ανοίξετε το

κάλυμμα. Τοποθετήστε το κατσαβίδι στο βέλος στο κάλυμμα της εισαγωγής. Το βέλος βρίσκεται κάτω

239 - 001 - 06.07.2017

125από το άκρο του καλύμματος, στην πλευρά απέναντι από τον μεντεσέ.

5. Σπρώξτε τους σωλήνες αναρρόφησης μέσα στο

μεγάλο άνοιγμα στο κάτω μέρος του φυσητήρα. Ευθυγραμμίστε τις γλωττίδες με τις σχισμές στους σωλήνες. Περιστρέψτε μέχρι να ασφαλίσει η σύνδεση μπαγιονέτ. Τα σύμβολα ασφάλισης πρέπει να ευθυγραμμιστούν.

χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια.

Για να χρησιμοποιήσετε καύσιμο

Αυτό το προϊόν έχει ένα δίχρονο κινητήρα. Χρησιμοποιήστε ένα μείγμα βενζίνης και λάδι δίχρονου κινητήρα. Βεβαιωθείτε ότι χρησιμοποιείτε τη σωστή ποσότητα λαδιού στο μείγμα. Τυχόν εσφαλμένη αναλογία βενζίνης και λαδιού μπορεί να προκαλέσει ζημιά στον κινητήρα.

Μην χρησιμοποιείτε βενζίνη με αριθμό οκτανίων κάτω από 90 RON (87 AKI). Μπορεί να προκληθεί ζημιά στο

Μην χρησιμοποιείτε βενζίνη με συγκέντρωση αιθανόλης πάνω από 10% (E10). Μπορεί να προκληθεί ζημιά στο

• Χρησιμοποιήστε πάντα καινούργια αμόλυβδη βενζίνη με ελάχιστο αριθμό οκτανίων 90 RON (87 AKI) και με συγκέντρωση αιθανόλης κάτω από 10% (E10).

• Χρησιμοποιήστε βενζίνη με υψηλότερο αριθμό οκτανίων εάν χρησιμοποιείτε συχνά το προϊόν συνεχώς σε υψηλές στροφές ανά λεπτό (σ.α.λ) του

Λάδι δίχρονου κινητήρα

• Χρησιμοποιήστε μόνο υψηλής ποιότητας λάδι δίχρονου κινητήρα. Χρησιμοποιήστε μόνο λάδι αερόψυκτου κινητήρα.

• Μην χρησιμοποιείτε άλλους τύπους λαδιού.

• Αναλογία μίγματος 50:1 (2%) Βενζίνη Λάδι 1 γαλόνι Η.Π.Α. 77 ml (2,6 oz) 1 γαλόνι Η.Β. 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) Για να δημιουργήσετε το μείγμα καυσίμου Περιεχόμενα Χρησιμοποιήστε πάντα ένα καθαρό δοχείο καυσίμου όταν αναμιγνύετε το καύσιμο. Περιεχόμενα Μην δημιουργείτε ποσότητα μείγματος καυσίμου για περισσότερες από 30 ημέρες.

1. Προσθέστε το μισό της ποσότητας βενζίνης.

2. Προσθέστε ολόκληρη την ποσότητα λαδιού.

3. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

4. Προσθέστε την υπόλοιπη ποσότητα βενζίνης.

5. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

6. Γεμίστε το ντεπόζιτο καυσίμου.

Για να προσθέσετε καύσιμο

• Χρησιμοποιήστε πάντοτε δοχείο καυσίμου με βαλβίδα προστασίας από διαρροές.

• Εάν υπάρχει καύσιμο στο δοχείο, αφαιρέστε το ανεπιθύμητο καύσιμο και αφήστε το δοχείο να

• Βεβαιωθείτε ότι η περιοχή κοντά στην τάπα του ντεπόζιτου καυσίμου είναι καθαρή.

• Ανακινήστε καλά το δοχείο καυσίμου πριν προσθέσετε το μείγμα καυσίμου στο ντεπόζιτο

Για εκκίνηση και σταμάτημα Προτού εκκινήσετε τον κινητήρα

• Ελέγξτε το προϊόν για εξαρτήματα που λείπουν, έχουν υποστεί ζημιά, έχουν χαλαρώσει ή φθαρεί.

• Εξετάστε τον σάκο συλλογής. Βεβαιωθείτε ότι ο σάκος συλλογής δεν έχει υποστεί ζημιά και ότι το φερμουάρ είναι κλεισμένο.

• Ελέγξτε τα παξιμάδια, τις βίδες και τα μπουλόνια.

• Ελέγξτε το φίλτρο αέρα.

• Ελέγξτε αν λειτουργεί σωστά η σκανδάλη του

• Ελέγξτε αν λειτουργεί σωστά ο διακόπτης διακοπής λειτουργίας.

• Ελέγξτε το προϊόν για διαρροές καυσίμου.

Για εκκίνηση με κρύο κινητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τυλίγετε το κορδόνι του συστήματος εκκίνησης γύρω από το χέρι

Μην συγκρατείτε το προϊόν με το πόδι σας.

Μην τραβάτε το κορδόνι του συστήματος εκκίνησης μέχρι τη θέση τερματισμού του. Μην αφήνετε τη λαβή του κορδονιού του συστήματος εκκίνησης όταν το κορδόνι είναι τραβηγμένο. Μπορεί να προκληθεί ζημιά στο προϊόν. Περιεχόμενα Αν ο κινητήρας σβήσει, μετακινήστε το χειριστήριο του τσοκ στην κλειστή θέση και εκτελέστε ξανά τα βήματα εκκίνησης.

1. Γεμίστε το ντεπόζιτο καυσίμου με καθαρό μίγμα

2. Πιέστε τη φούσκα πλήρωσης 10 φορές μέχρι η

φούσκα να αρχίσει να γεμίζει με καύσιμο. Η φούσκα πλήρωσης δεν πρέπει να γεμίσει πλήρως με καύσιμο.(Fig 20. )

3. Μετακινήστε το χειριστήριο του τσοκ πιο πάνω από

τη θέση FULL CHOKE (κλειστό).(Fig 21. )

4. Σπρώξτε το χειριστήριο μεταβλητής ταχύτητας

τελείως προς τα αριστερά.(Fig 22. )

5. Χρησιμοποιήστε το αριστερό σας χέρι για να

συγκρατήσετε το σώμα του μηχανήματος πάνω στο

6. Μετακινήστε το χειριστήριο του τσοκ στη θέση 1/2 και

τραβήξτε τη λαβή του κορδονιού του συστήματος εκκίνησης μέχρι να τεθεί σε λειτουργία ο κινητήρας. (Fig 23. )

7. Αφήστε τον κινητήρα να λειτουργήσει για περίπου 10

8. Κρατήστε πλήρως πατημένη τη σκανδάλη του

γκαζιού σε όλα τα υπόλοιπα βήματα.

9. Μετακινήστε το χειριστήριο του τσοκ στη θέση OFF

CHOKE (ανοιχτό).(Fig 24. )

10. Προθερμάνετε τον κινητήρα για 1 λεπτό.

Για εκκίνηση με ζεστό κινητήρα

1. Κρατήστε πατημένη τη σκανδάλη του γκαζιού.

2. Μετακινήστε το χειριστήριο του τσοκ στη θέση 1/2.

3. Τραβήξτε απότομα τη λαβή του κορδονιού του

συστήματος εκκίνησης γρήγορα έχοντας πατημένη τη λαβή του γκαζιού, μέχρι ο κινητήρας αρχίσει να λειτουργεί.

4. Μετακινήστε το χειριστήριο του τσοκ στη θέση OFF

CHOKE (ανοιχτό). Σβήσιμο του κινητήρα

• Πιέστε και αφήστε το διακόπτη διακοπής λειτουργίας του κινητήρα. Ο διακόπτης επανέρχεται αυτόματα στη θέση εκκίνησης. Περιμένετε 7 δευτερόλεπτα προτού δοκιμάσετε να επανεκκινήσετε το προϊόν, για να βεβαιωθείτε ότι έχει γίνει επαναφορά του

• Χρησιμοποιήστε το στάνταρ ακροφύσιο όταν χρειάζεται ακρίβεια και υψηλή συγκέντρωση του ρεύματος αέρα.(Fig 25. )

• Χρησιμοποιήστε το ακροφύσιο υψηλής ταχύτητας όταν χρειάζεται ρεύμα αέρα μεγαλύτερου εύρους και μεγαλύτερη ταχύτητα αέρα. (Fig 26. ) Ρύθμιση του ακροφυσίου του

1. Περιστρέψτε το ακροφύσιο προς τα αριστερά για να

αποσυμπλέξετε τη σύνδεση μπαγιονέτ.

2. Μετακινήστε το ακροφύσιο στην κατάλληλη θέση.

3. Περιστρέψτε το ακροφύσιο προς τα δεξιά, μέχρι να

Προτού χρησιμοποιήσετε την αναρρόφηση, φορέστε τον απαιτούμενο εξοπλισμό ασφαλείας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε τον σάκο συλλογής, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά και ότι το φερμουάρ είναι κλεισμένο. Μην χρησιμοποιείτε σάκους που έχουν υποστεί ζημιά. Με αυτόν τον τρόπο αποτρέπονται τραυματισμοί από εκτινασσόμενα θραύσματα. Η λειτουργία με το αριστερό χέρι αυξάνει τον κίνδυνο. Μην αφήνετε το σώμα σας να έρθει σε επαφή με την περιοχή εξαγωγής της εξάτμισης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην εκκινείτε τον φυσητήρα αν το κάλυμμα της εισαγωγής είναι ανοιχτό ή έχει υποστεί ζημιά (εκτός αν έχει τοποθετηθεί ο σωλήνας αναρρόφησης).

• Όταν χειρίζεστε το φυσητήρα, ο σάκος συλλογής πρέπει να συγκρατείται από τον ιμάντα ώμου. Ο ιμάντας πρέπει να φοριέται πάνω από τον ώμο.

• Εκκινήστε τον φυσητήρα. Τηρείτε τις οδηγίες που παρέχονται στην ενότητα για την εκκίνηση και διακοπή λειτουργίας Προτού εκκινήσετε τον κινητήρα στη σελίδα 126 . Διαβάστε τις οδηγίες ασφαλείας ΑΣΦΑΛΕΙΑ στη σελίδα 122

127Ά Άδειασμα του σάκου συλλογής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρέπει πάντα να ελέγχετε τον σάκο συλλογής. Προτού τον χρησιμοποιήσετε, πρέπει να βεβαιώνεστε ότι δεν έχει υποστεί ζημιά και ότι το φερμουάρ είναι κλεισμένο. Μην χρησιμοποιείτε τον σάκο αν έχει υποστεί ζημιά. Υπάρχει κίνδυνος τραυματισμού λόγω εκσφενδόνισης υπολειμμάτων. Προσέχετε αν η χρήση γίνεται με το αριστερό χέρι. Μην αγγίζετε την περιοχή εξαγωγής της εξάτμισης.

1. Διακόψτε τη λειτουργία του προϊόντος.

2. Ανοίξτε το φερμουάρ στο πλάι.

3. Αδειάστε τον σάκο συλλογής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια προτού εκτελέσετε εργασίες καθαρισμού, επισκευής ή συντήρησης στο προϊόν. Πρόγραμμα συντήρησης Βεβαιωθείτε ότι μπορείτε να τηρείτε το πρόγραμμα συντήρησης. Τα διαστήματα υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα είναι διαφορετικά εάν δεν χρησιμοποιείτε το προϊόν καθημερινά. Εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται στο παρόν εγχειρίδιο. Απευθυνθείτε σε ένα εγκεκριμένο κέντρο σέρβις σχετικά με τις υπόλοιπες εργασίες συντήρησης που δεν αναφέρονται στο παρόν εγχειρίδιο. Καθημερινή συντήρηση

• Καθαρίστε τις εξωτερικές επιφάνειες.

• Ελέγξτε τη λειτουργία του χειριστηρίου ταχύτητας και της σκανδάλης του γκαζιού. Αντικαταστήστε τα μέρη που έχουν υποστεί βλάβη.

• Ελέγξτε το διακόπτη τερματισμού. Αν χρειάζεται, αντικαταστήστε το εξάρτημα.

• Εξετάστε τις στροφές ανά λεπτό ρελαντί.

• Καθαρίστε το φίλτρο αέρα. Αν χρειάζεται, αντικαταστήστε το εξάρτημα.

• Βεβαιωθείτε ότι το κάλυμμα της εισαγωγής μπορεί να ασφαλίσει στην κλειστή θέση. Βεβαιωθείτε ότι η φτερωτή είναι καθαρή.

• Σφίξτε όλα τα παξιμάδια και τις βίδες.

• Βεβαιωθείτε ότι δεν υπάρχουν ρωγμές στα περιβλήματα.

• Βεβαιωθείτε ότι ο σάκος συλλογής δεν έχει υποστεί ζημιά και ότι το φερμουάρ λειτουργεί. Αν χρειάζεται, αντικαταστήστε τον σάκο. Εβδομαδιαία συντήρηση

• Ελέγξτε την κατάσταση της συσκευής εκκίνησης, το κορδόνι του συστήματος εκκίνησης και το ελατήριο τάνυσης. Αντικαταστήστε όλα τα εξαρτήματα που έχουν υποστεί ζημιά.

• Ελέγξτε την κατάσταση της εισαγωγής αέρα στη συσκευή εκκίνησης. Αφαιρέστε τα υπολείμματα αν έχει φράξει η εισαγωγή αέρα.

• Καθαρίστε την εξωτερική πλευρά του μπουζί. Βγάλτε το και ελέγξτε το διάκενο του ηλεκτροδίου. Ρυθμίστε το διάκενο στα 6 mm (0,024 in) ή αντικαταστήστε το

• Καθαρίστε τις λεπίδες στη φτερωτή.

• Καθαρίστε τη φλογοπαγίδα και αν χρειάζεται αντικαταστήστε τη [όχι σε εξατμίσεις (σιγαστήρες) με καταλυτικό μετατροπέα].

• Καθαρίστε την περιοχή του καρμπυρατέρ.

• Καθαρίστε το φίλτρο αέρα. Μηνιαία συντήρηση

• Εξετάστε τη λαβή του κορδονιού της μίζας και το κορδόνι της μίζας.

• Καθαρίστε το ντεπόζιτο καυσίμου.

• Καθαρίστε το καρμπυρατέρ και την περιοχή γύρω

• Καθαρίστε τις λεπίδες στη φτερωτή.

• Ελέγξτε τους σωλήνες καυσίμου για ρωγμές ή άλλες ζημιές. Αντικαταστήστε τα εάν χρειάζεται.

• Καθαρίστε το φίλτρο καυσίμου στο ντεπόζιτο

• Εξετάστε όλα τα καλώδια και τις συνδέσεις.

• Αντικαταστήστε το μπουζί.

• Αντικαταστήστε το φίλτρο αέρα. Ετήσια συντήρηση

• Καθαρίστε την εξωτερική επιφάνεια του καρμπυρατέρ και τις παρακείμενες περιοχές.

• Καθαρίστε το σύστημα ψύξης.

• Εξετάστε το πλέγμα της φλογοπαγίδας.

• Εξετάστε το φίλτρο καυσίμου.

• Εξετάστε το σωλήνα καυσίμου για ζημιές.

• Εξετάστε όλα τα καλώδια και τις συνδέσεις. Συντήρηση στις 50 ώρες

• Απευθυνθείτε σε ένα εγκεκριμένο κέντρο σέρβις για την επισκευή ή την αντικατάσταση της εξάτμισης (σιγαστήρας). Για να ρυθμίσετε τις στροφές ανά λεπτό

• Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό και ότι το κάλυμμα φίλτρου αέρα είναι προσαρτημένο, πριν από τη ρύθμιση των στροφών ανά λεπτό ρελαντί.

239 - 001 - 06.07.2017• Ρυθμίστε τις στροφές του ρελαντί με τη βίδα

ρύθμισης του ρελαντί T, η οποία αναγνωρίζεται από την ένδειξη "T". (Fig 27. )

• Οι στροφές ανά λεπτό ρελαντί είναι σωστές όταν ο κινητήρας λειτουργεί ομαλά σε όλες τις θέσεις.

1. Γυρίστε τη βίδα ρύθμισης του ρελαντί προς τα δεξιά

για περισσότερες στροφές.

2. Γυρίστε τη βίδα ρύθμισης του ρελαντί προς τα

αριστερά για λιγότερες στροφές.

Για εκτέλεση εργασιών συντήρηση στο πλέγμα φλογοπαγίδας Χρησιμοποιήστε συρματόβουρτσα για να καθαρίσετε το πλέγμα της φλογοπαγίδας. Για να καθαρίσετε το σύστημα ψύξης Καθαρίστε τα εξαρτήματα του συστήματος ψύξης με μια βούρτσα. (Fig 28. ) Για να εξετάσετε το μπουζί

Χρησιμοποιείτε πάντα τον συνιστώμενο τύπο μπουζί. Η χρήση λάθος τύπου μπουζί μπορεί να προκαλέσει ζημιά στο προϊόν.

• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε

• Για να μειώσετε τον κίνδυνο συσσώρευσης ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί, ακολουθήστε τις παρακάτω οδηγίες: a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί έχουν ρυθμιστεί σωστά. b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό. c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ στη σελίδα 129 .(Fig

• Αν χρειάζεται, αντικαταστήστε το μπουζί. Για εκτέλεση εργασιών συντήρησης στο φίλτρο αέρα Για να καθαρίσετε το φίλτρο αέρα

1. Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το

φίλτρο αέρα. (Fig 30. )

2. Καθαρίστε το φίλτρο αέρα με ζεστό σαπουνόνερο.

Βεβαιωθείτε ότι το φίλτρο αέρα είναι στεγνό πριν να το εγκαταστήσετε.

3. Αντικαταστήστε το φίλτρο αέρα εάν είναι πολύ

βρόμικο για να καθαριστεί πλήρως. Πρέπει πάντα να αντικαθιστάτε το φίλτρο αέρα, εάν έχει υποστεί ζημιά.

4. Εάν το προϊόν σας διαθέτει αφρώδες φίλτρο αέρα,

εφαρμόστε λάδι φίλτρου αέρα. Εφαρμόστε λάδι φίλτρου αέρα μόνο σε αφρώδες φίλτρο. Μην εφαρμόζετε λάδι σε φίλτρο κετσέ. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ μονάδα B2126 (125B28HV) BV2126 (125B28HV) Προδιαγραφές κινητήρα Κυβισμός κυλίνδρου cm

Διάκενο ηλεκτροδίου mm 0,6 0,6 Όγκος ντεπόζιτου καυσίμου cm

Στροφές ανά λεπτό ρελαντί min

2800 - 3200 2800 - 3200 Στροφές, στη μέγιστη ισχύ min

Απόδοση ισχύος kW 0,8 0,8 Μπουζί RCJ-6Y RCJ-6Y Μέγιστη ταχύτητα σε λειτουργία φυσητήρα min

Μέγιστη ταχύτητα σε λειτουργία αναρροφητήρα min

-- 7500 Περίοδος διατήρησης εκπομπών h 50 50

239 - 001 - 06.07.2017

129Δ Δεδομένα θορύβου και κραδασμών Ισοδύναμη στάθμη κραδασμών σε λαβές εξοπλισμένες με τους (αρχικούς) σωλήνες φυσητήρα και το (αρχικό) ακροφύσιο - βλ. Σημείωση 1 m/s

8,3 8,3 Ισοδύναμη στάθμη κραδασμών σε λαβές εξοπλισμένες με τους (αρχικούς) σωλήνες αναρρόφησης, αριστερά/δεξιά - βλ. Σημείωση 1 m/s

--/-- 6,4/8,3 Ισοδύναμη στάθμη ηχητικής πίεσης στο αυτί του χειριστή, μετρημένη σύμφωνα με το πρότυπο ISO 22868 και με το προϊόν εξοπλισμένο με τους (αρχικούς) σωλήνες φυσητήρα και το (αρχικό) ακροφύσιο dB(A) 94 99 Ισοδύναμη στάθμη ηχητικής πίεσης στο αυτί του χειριστή, μετρημένη σύμφωνα με το πρότυπο ISO 22868 και με το προϊόν εξοπλισμένο με τους (αρχικούς) σωλήνες αναρρόφησης dB(A) -- 99 Στάθμη ηχητικής ισχύος, εγγυημένη (L

) - βλ. σημείωση 2 dB(A) 107 107 Στάθμη ηχητικής ισχύος, μετρούμενη - βλ. σημείωση 2 dB(A) 106 106 Διαστάσεις προϊόντος Βάρος (χωρίς καύσιμο, αλλά με τοποθετημένο τον σωλήνα φυσητήρα και το στάνταρ ακροφύσιο) kg 4.3 4.4 Σημείωση 1: Τα καταγεγραμμένα στοιχεία για το αντίστοιχο επίπεδο δονήσεων έχουν μια τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 1 m/s

Σημείωση 2: Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ηχητική ισχύς (L

), σε συμμόρφωση με την Οδηγία 2000/14/EΚ. Η καταγεγραμμένη στάθμη ηχητικής ισχύος για το μηχάνημα έχει μετρηθεί με το αυθεντικό παρελκόμενο κοπής, που δίνει την υψηλότερη στάθμη. Η διαφορά μεταξύ της εγγυημένης και της μετρούμενης ηχητικής ισχύος είναι ότι η εγγυημένη ηχητική ισχύς περιλαμβάνει επίσης τη διασπορά στο αποτέλεσμα της μέτρησης και τις αποκλίσεις μεταξύ των διαφορετικών μηχανημάτων του ίδιου μοντέλου σύμφωνα με την Οδηγία 2000/14/ΕΚ. Σημείωση 3: Τα καταγεγραμμένα στοιχεία για την αντίστοιχη στάθμη ηχητικής πίεσης για το μηχάνημα έχουν μια τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 1 dB (A). Ανεμιστήρας Μονάδα B2126 BV2126 Τύπος Ακτινική φτερωτή Ακτινική φτερωτή Μέγ. ταχύτητα αέρα, στάνταρ ακροφύσιο km/h 217 217 Μέγ. ταχύτητα αέρα, ακροφύσιο υψηλής ταχύτητας* km/h 273 273 Όγκος αέρα, λειτουργία φυσητήρα cfm 425 425 Όγκος αέρα, λειτουργία αναρροφητήρα cfm -- 445 *προαιρετικό αξεσουάρ σε ορισμένα μοντέλα

Εγκεκριμένα αξεσουάρ

Ακροφύσιο υψηλής ταχύτητας 545 119 502 ΠΕΡΙΕΧΟΜΕΝΑ ΤΗΣ ΔΗΛΩΣΗΣ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ Εμείς, η Husqvarna AB, SE 561 82 Huskvarna, SWEDEN , δηλώνουμε με αποκλειστική μας ευθύνη ότι το απεικονιζόμενο προϊόν: Περιγραφή Gasoline Blower / Blower- Vacuum Μάρκα Jonsered Πλατφόρμα / Τύπος /

Πλατφόρμα125B28HV, που αντιστοιχεί στο μοντέλο B2126, BV2126 Παρτίδα Αριθμός σειράς με ημερομηνία 2013 και μεταγενέστερη συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες της ΕΕ και τους κανονισμούς: Οδηγία/κανονισμού Περιγραφή 2006/42/EC "σχετικά με τα μηχανήματα" 2014/30/EU "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/EC "σχετικά με το θόρυβο σε εξωτερικούς χώρους" Τα εναρμονισμένα πρότυπα ή/και οι τεχνικές προδιαγραφές που εφαρμόζονται είναι τα εξής: EN ISO

12100, EN ISO 1186-1, CISPR 12, ISO 14982

Σύμφωνα με την οδηγία 2000/14/EC, Παράρτημα V, οι δηλωθείσες τιμές για τον ήχο αναφέρονται στο κεφάλαιο τεχνικών στοιχείων αυτού του εγχειριδίου και στην υπογεγραμμένη Δήλωση συμμόρφωσης ΕΚ. Η SMP Svensk Maskinprovning AB εκτέλεσε εθελοντικά έλεγχο για λογαριασμό της Husqvarna AB και εξέδωσε πιστοποιητικό συμμόρφωσης με την Οδηγία του Συμβουλίου 2006/42/EC για τα μηχανήματα. Το πιστοποιητικό, όπως παρέχεται στην υπογεγραμμένη Δήλωση συμμόρφωσης ΕΚ, ισχύει για όλες τις εγκαταστάσεις παραγωγής και τις χώρες προέλευσης, όπως αναφέρονται στο προϊόν. Το παρεχόμενο προϊόν (Gasoline Blower / Blower- Vacuum ) είναι σύμφωνο με το δείγμα που υποβλήθηκε
