NÁVOD K OBSLUZE B2126 JONSERED

Návod k použití 132-141

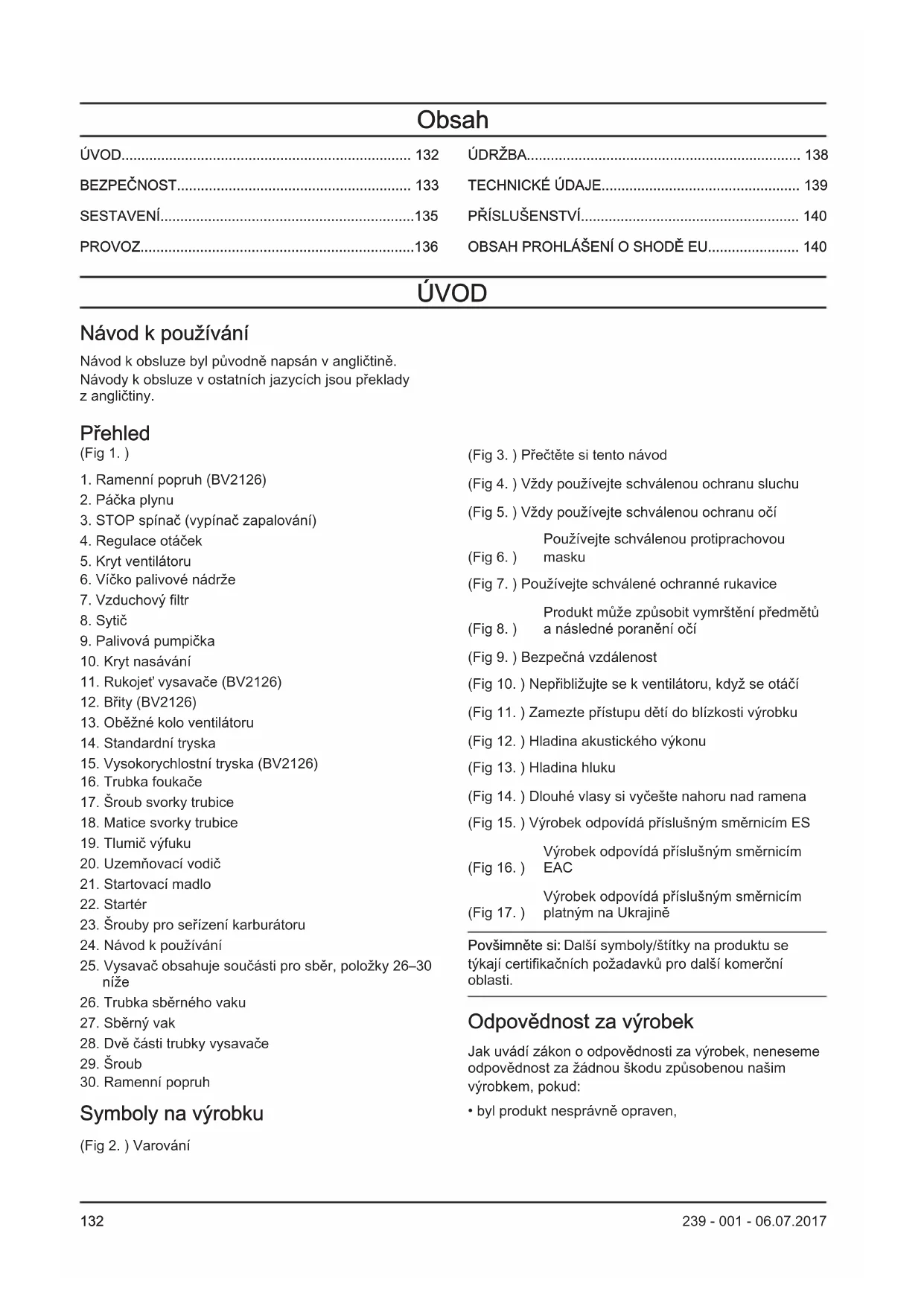

ÚVOD Návod k používání Návod k obsluze byl původně napsán v angličtině. Návody k obsluze v ostatních jazycích jsou překlady z angličtiny. Přehled (Fig 1. )

1. Ramenní popruh (BV2126)

3. STOP spínač (vypínač zapalování)

6. Víčko palivové nádrže

9. Palivová pumpička

13. Oběžné kolo ventilátoru

14. Standardní tryska

15. Vysokorychlostní tryska (BV2126)

18. Matice svorky trubice

20. Uzemňovací vodič

21. Startovací madlo

23. Šrouby pro seřízení karburátoru

24. Návod k používání

25. Vysavač obsahuje součásti pro sběr, položky 26–30

26. Trubka sběrného vaku

28. Dvě části trubky vysavače

Symboly na výrobku (Fig 2. ) Varování (Fig 3. ) Přečtěte si tento návod (Fig 4. ) Vždy používejte schválenou ochranu sluchu (Fig 5. ) Vždy používejte schválenou ochranu očí (Fig 6. ) Používejte schválenou protiprachovou masku (Fig 7. ) Používejte schválené ochranné rukavice (Fig 8. ) Produkt může způsobit vymrštění předmětů a následné poranění očí (Fig 9. ) Bezpečná vzdálenost (Fig 10. ) Nepřibližujte se k ventilátoru, když se otáčí (Fig 11. ) Zamezte přístupu dětí do blízkosti výrobku (Fig 12. ) Hladina akustického výkonu (Fig 13. ) Hladina hluku (Fig 14. ) Dlouhé vlasy si vyčešte nahoru nad ramena (Fig 15. ) Výrobek odpovídá příslušným směrnicím ES (Fig 16. ) Výrobek odpovídá příslušným směrnicím EAC (Fig 17. ) Výrobek odpovídá příslušným směrnicím platným na Ukrajině Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl produkt nesprávně opraven,

239 - 001 - 06.07.2017• byl produkt opraven pomocí součástí od jiného

výrobce nebo součástí, které nejsou výrobcem schváleny,

• má produkt příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno,

• produkt nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

BEZPEČNOST Definice týkající se bezpečnosti Níže uvedené definice uvádí úroveň vážnosti jednotlivých signálních slov. VÝSTRAHA: Zranění osob. VAROVÁNÍ: Poškození výrobku. Povšimněte si: Díky těmto informacím je používání výrobku snazší. Obecné bezpečnostní pokyny

• Používejte výrobek správně. Nesprávné používání může mít za následek zranění nebo smrt. Výrobek používejte pouze k činnostem uvedeným v tomto návodu. K jiným činnostem výrobek nepoužívejte.

• Řiďte se pokyny v návodu. Řiďte se bezpečnostními symboly a pokyny. Pokud se obsluha nebude řídit pokyny a symboly, může dojít ke zranění, poškození nebo smrti.

• Tento návod nevyhazujte. Použijte pokyny k sestavení, k používání a udržování výrobku v dobrém stavu. Použijte pokyny k správné montáži nástavců a příslušenství. Používejte pouze schválené nástavce a příslušenství.

• Nepoužívejte poškozený výrobek. Dodržujte plán údržby. Provádějte pouze údržbu, ke které najdete pokyny v tomto návodu. Veškerou údržbu musí provádět schválené servisní středisko.

• Tento návod nemůže obsahovat všechny situace, ke kterým při používání výrobku dochází. Buďte opatrní a používejte zdravý rozum. Výrobek nepoužívejte a neprovádějte údržbu, když si nejste jistí danou situací. Poraďte se s odborníkem, prodejcem, servisním pracovníkem nebo schváleným servisním střediskem.

• Před montáží, uskladněním nebo údržbou výrobku odpojte kabel zapalovací svíčky.

• Pokud se změní původní specifikace výrobku, nepoužívejte ho. Bez schválení výrobcem neměňte žádné součásti výrobku. Používejte výhradně součásti schválené výrobcem. Nesprávná údržba může mít za následek zranění nebo smrt.

• Nevdechujte výpary motoru. Dlouhodobé vdechování výfukových plynů z motoru představuje zdravotní riziko.

• Nestartujte výrobek uvnitř budovy ani v blízkosti hořlavých materiálů. Výfukové plyny jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.

• Při používání výrobku vytváří motor elektromagnetické pole. Elektromagnetické pole může poškodit implantované lékařské přístroje. Před použitím výrobku se poraďte s lékařem a výrobcem implantovaných lékařských přístrojů.

• Zamezte používání výrobku dětmi. Zamezte používání výrobku osobami, které naznají pokyny.

• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

• Výrobek zamykejte na místě, kam nemají přístup děti a nežádoucí osoby.

• Produkt může způsobit vymrštění předmětů a následné poranění. Dodržujte bezpečnostní předpisy pro snížení rizika zranění a smrti.

• Neodcházejte od výrobku, když je spuštěný motor.

• Za případnou nehodu nese zodpovědnost obsluha výrobku.

• Před použitím se přesvědčte, že nejsou poškozeny součásti.

• Před použitím výrobku zajistěte, abyste byli ve vzdálenosti minimálně 15 m (50 stop) od ostatních osob a zvířat. Zajistěte, aby osoby ve vaší blízkosti věděli, že budete výrobek používat.

• Podrobnosti naleznete v mezinárodních a místních zákonech. Za určitých podmínek mohou použití výrobku zakazovat nebo omezovat. Bezpečnostní pokyny pro provoz foukače

• Používejte výrobek pouze k foukání nebo odstraňování listí a dalších nečistot na zemi.

• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků.

• Osoby v okolí ani zvířata se nesmí vyskytovat blíže než 15 m (50 stop) od obsluhy.

• Výrobek může vysokou rychlostí vymrštit předměty, které se mohou odrazit a zasáhnout obsluhu. Může dojít k poranění očí.

• Trysku foukače nesměrujte na osoby ani zvířata.

• Před prováděním montáže nebo demontáže příslušenství nebo jiných součástí vypněte motor.

• Nepoužívejte výrobek bez krytu.

• Pokud se v pracovní oblasti vyskytují osoby, nepracujte. Když do pracovní oblasti vstoupí jiná osoba, výrobek vypněte.

• Neprovozujte výrobek v prostoru s nedostatečným prouděním vzduchu. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou oxidem uhelnatým.

• Tlumič výfuku je velmi horký, když je výrobek spuštěný, když pracuje na volnoběžné otáčky i po jeho vypnutí. Buďte opatrní v blízkosti hořlavých materiálů a hořlavých plynů.

• Nedotýkejte se prostoru krytu nasávání. Udržujte šperky a volný oděv v bezpečné vzdálenosti od prostoru nasávání.

• Vždy udržujte správný postoj a provozujte výrobek pouze na bezpečném a rovném povrchu. Kluzké nebo nestabilní povrchy, například žebříky, mohou způsobit ztrátu rovnováhy nebo kontroly.

• Nepoužívejte výrobek ve výškách, například na střeše.

• Zajistěte produkt během přepravy.

• Výrobek používejte pouze v doporučených hodinách. Dodržujte místní předpisy. Obvyklá doporučení jsou 9:00 až 17:00, od pondělí do soboty.

• Výrobek používejte s nejmenším možným nastavením plynu pro danou práci.

• Ujistěte se, že při používání výrobku nemůžete spadnout. Při používání výrobku se nenaklánějte.

• Před zahájením provozu zkontrolujte, zda je výrobek v dobrém stavu, především tlumič výfuku, přívod vzduchu a vzduchový filtr.

• Před použitím výrobku použijte k uvolnění nečistot ze země hrábě nebo koště.

• Pokud je pracovní oblast prašná, postříkejte ji hadicí.

• Používejte výrobek jako alternativu hadice a šetřete tak vodou.

• Nečistoty odfukujte opatrně. Dávejte pozor na děti, zvířata, otevřená okna a vozidla.

• Nemiřte výrobkem na rostliny, které se snadno poškodí.

• Nefoukejte vzduch ve směru objektů, jako jsou stěny, velké kameny, vozidla a ploty.

• Při práci ve vnitřních rozích foukejte od rohu do středu pracovní oblasti. V opačném případě vás mohou odletující předměty udeřit do obličeje a způsobit poranění očí.

• Používejte celý nástavec trysky, aby byl proud vzduchu co nejblíže u země.

Bezpečnostní pokyny pro provoz vysavače

• Chraňte ventilátor před poškozením. Nevysávejte velké, pevné předměty, například dřevo, plechovky, gumovou drť nebo dlouhé provázky.

• Trubka vysavače nesmí narážet do země.

• Než začnete odstraňovat zablokovaný nebo uvízlý materiál, vypněte motor a odpojte koncovku kabelu zapalovací svíčky. Osobní ochranné prostředky

• Při práci s výrobkem vždy používejte správné osobní ochranné prostředky. Osobní ochranné prostředky neodstraňují nebezpečí zranění. Osobní ochranné prostředky snižují úroveň zranění v případě nehody.

• Při práci s výrobkem vždy používejte schválenou ochranu očí.

• Nepracujte s výrobkem bosi nebo v otevřených botách. Vždy používejte odolnou obuv s protiskluzovou podrážkou.

• Používejte silné, dlouhé kalhoty.

• V případě nutnosti používejte schválené ochranné rukavice.

• Pokud hrozí nebezpečí pádu nějakého předmětu, použijte helmu.

• Při práci s výrobkem vždy používejte schválenou ochranu sluchu. Dlouhodobé působení hluku může způsobit ztrátu sluchu vyvolanou hlukem.

• Při práci v prašném prostředí vždy používejte schválenou protiprachovou masku.

• Přesvědčte se, že máte v dosahu k dispozici lékárničku. Ochranná zařízení na produktu

• Zajistěte pravidelnou údržbu výrobku.

• Prodlouží se tím jeho životnost.

• Sníží se nebezpečí nehody. U schváleného prodejce nebo ve schváleném servisním středisku nechte výrobek pravidelně kontrolovat, seřídit nebo případně opravit.

• Nepoužívejte výrobek s poškozenými ochrannými prostředky. V případě poškození výrobku se obraťte na schválené servisní středisko. Stop spínač (vypínač zapalování) Nastartujte motor. Zkontrolujte, zda se motor zastaví při přesunutí vypínače zapalování do polohy zastavení. (Fig 18. ) Tlumič výfuku VÝSTRAHA: Nedotýkejte se tlumiče výfuku, dokud nevychladne. Tlumič výfuku je velmi horký, když je motor spuštěný i po jeho vypnutí. Při kontaktu s tlumičem výfuku může dojít k popálení.

239 - 001 - 06.07.2017• Nepoužívejte motor s poškozeným tlumičem.

Poškozený tlumič zvyšuje úroveň hluku a nebezpečí požáru. Vždy mějte poblíž hasicí přístroj.

• Pravidelně kontrolujte, zda je k výrobku namontován tlumič.

• Nedotýkejte se běžícího motoru ani tlumiče. Motoru ani tlumiče se nedotýkejte ani nějakou dobu po zastavení motoru. Horký povrch může způsobit zranění.

• Horký tlumič může způsobit požár. Buďte opatrní, pokud výrobek používáte v blízkosti hořlavých kapalin a plynů.

• Pokud je tlumič poškozen, nedotýkejte se jeho součástí. Součásti mohou obsahovat karcinogenní chemikálie.

• Některé modely foukačů mají sítko lapače jisker. Sítko čistěte a měňte v stanovených intervalech. Viz část Údržba ( ÚDRŽBA na strani 138 ).(Fig 19. )

Bezpečnost při manipulaci s palivem

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout. Nechtěné palivo z výrobku odstraňte.

• Pokud si palivem polijete oblečení, okamžitě se převlékněte.

• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se palivo na vaše tělo dostane, omyjte se vodou a mýdlem.

• Pokud polijete výrobek nebo sebe olejem nebo palivem, nespouštějte motor výrobku.

• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.

• Při manipulaci s palivem buďte opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.

• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.

• V blízkosti paliva ani motoru nekuřte.

• Do blízkosti paliva ani motoru neumisťujte horké předměty.

• Když je spuštěný motor, nedoplňujte palivo.

• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.

• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.

• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.

• Uzávěr palivové nádrže pečlivě dotáhněte, aby nedošlo k požáru.

• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

• Palivovou nádrž nepřeplňte.

• Přesvědčte se, že při pohybu výrobku nebo nádoby na palivo nemůže dojít k úniku.

• Výrobek ani nádobu na palivo neumisťujte do míst s otevřeným ohněm, jiskrami nebo zapalovacím plamínkem. Přesvědčte se, že v oblasti uložení nevyskytuje otevřený plamen.

• Pro přenášení a skladování paliva používejte pouze schválené nádoby.

• Před dlouhodobým uskladněním vyprázdněte palivovou nádrž. Dodržujte místní zákony ohledně likvidace paliva.

• Před dlouhodobým uskladněním výrobek vyčistěte.

• Než výrobek uskladníte, odstraňte kabel zapalovací svíčky, aby motor nahodile nenastartoval. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Nesprávná údržba může mít za následek vážné poškození motoru nebo vážné zranění. Vlastník je odpovědný za provádění veškeré nezbytné údržby tak, jak je stanovena v návodu k používání. Před prováděním údržby odpojte zapalovací svíčku. Neodpojujte zapalovací svíčku, dokud neprovedete seřízení karburátoru. SESTAVENÍ VÝSTRAHA: Než výrobek sestavíte, přečtěte si kapitolu o bezpečnosti. Montáž trubky foukače a trysky na výrobek Povšimněte si: Šroub musí být dostatečně povolený, aby bylo možné vložit trubku foukače do vývodu foukače. Povolte šroub šroubovákem proti směru hodinových ručiček.

1. Vyrovnejte žebro na horní trubce foukače s drážkou

vývodu foukače. Posuňte trubku do příslušné polohy.

2. Utáhněte šroub šroubovákem ve směru hodinových

ručiček. Povšimněte si: Nepoužívejte žádný nástroj na matici.

3. Vyrovnejte žebro na spodní trubku foukače s jazýčky

na horní trubce foukače. Posuňte spodní trubku foukače na horní trubku foukače.

4. Otočte spodní trubkou foukače ve směru hodinových

135M Montáž sběrného vaku s různými trubkami vysavače Vybavení pro vysávání je příslušenství, které je zahrnuto pouze v některých modelech. VÝSTRAHA: Před připevňováním trubek k výrobku vypněte motor.

1. Otevřete sběrný vak. Vložte trubku sběrného vaku

z vnitřní strany vaku, aby ji bylo možné připevnit do otvoru vysavače. Zkontrolujte, zda je elastická část usazena v drážce. Zavřete zip na vaku.

2. Odmontujte trubku foukače a namontujte trubku

sběrného vaku. Namontujte a utáhněte upínací šroub trubky. Připevněte popruh do poutek sběrného vaku.

3. Vyrovnejte šipku na spodní trubce vysavače se

šipkou na horní trubce vysavače. Zatlačte spodní trubku vysavače přibližně 7 cm (3 palce) do horní trubky vysavače. Tlačte, dokud nebude spodní trubka bezpečně připevněná v horní trubce. Spojte obě trubky k sobě pomocí dodaného šroubu.

4. Pomocí šroubováku otevřete kryt. Přiložte šroubovák

na šipku na krytu nasávání. Šipka je pod okrajem krytu na opačné straně než závěs.

5. Zatlačte trubky vysavače do velkého otvoru v dolní

části foukače. Zarovnejte jazýčky s otvory v trubkách. Otáčejte, než se bajonetový uzávěr zajistí. Symbol zámku musí být zarovnaný. PROVOZ VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti. Palivo Používání paliva VAROVÁNÍ: Tento výrobek má dvoutaktní motor. Používejte směs benzinu a motorového oleje. Zajistěte správné množství oleje ve směsi. Nesprávný poměr benzínu a oleje může způsobit poškození motoru. Benzín VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit. VAROVÁNÍ: Nepoužívejte benzín s koncentrací etanolu vyšší než 10 % (E10). Můžete tím výrobek poškodit.

• Vždy používejte bezolovnatý benzín oktanovým číslem minimálně 90 RON (87 AKI) s koncentrací etanolu nižší než 10 % (E10).

• Pokud výrobek používáte často s průběžně vyššími otáčkami motoru, používejte benzín s vyšším oktanovým číslem. Olej pro dvoutaktní motory

• Používejte pouze vysoce kvalitní olej pro dvoutaktní motory. Používejte pouze olej pro vzduchem chlazené motory.

• Jiné druhy oleje nepoužívejte.

• Poměr směsi 50:1 (2 %) Benzín Olej 1 U.S. Gal. 77 ml (2,6 unce) 1 UK Gal. 95 ml (3,2 unce) 5 l 100 ml (3,4 oz) Výroba palivové směsi Povšimněte si: Pří míchání paliva vždy používejte čistou nádobu na palivo. Povšimněte si: Nevyrábějte víc palivové směsi, než kolik potřebujete na 30 dní.

1. Přidejte polovinu množství benzínu.

2. Přidejte celé množství oleje.

3. Protřepáním směs promíchejte.

4. Přidejte zbývající benzín.

5. Protřepáním směs promíchejte.

6. Naplňte palivovou nádrž.

• Používejte nádoby na palivo s plnicím hrdlem s ochrannou proti přeplnění.

• Pokud je nějaké palivo na nádobě, odstraňte ho a nechte nádobu uschnout.

• Okolí uzávěru palivové nádrže musí být čisté.

• Než nalijete palivovou směs do palivové nádrže, protřepejte nádobu s palivem. Zapnutí a vypnutí Před spuštěním motoru

• Zkontrolujte, jestli na výrobku nechybí součásti, nejsou povolené nebo opotřebované.

239 - 001 - 06.07.2017• Zkontrolujte sběrný vak. Zkontrolujte, zda není

sběrný vak poškozený a zda je zip zavřený.

• Zkontrolujte matice, vruty a šrouby.

• Zkontrolujte vzduchový filtr.

• Zkontrolujte správnou funkci páčky plynu.

• Zkontrolujte správnou funkci vypínače zapalování.

• Zkontrolujte, zda z výrobku neuniká palivo.

Spouštění studeného motoru VÝSTRAHA: Nikdy neomotávejte startovací šňůru kolem ruky. VAROVÁNÍ: Výrobek nepřidržujte nohou. VAROVÁNÍ: Nevytahujte startovací šňůru až do koncové polohy. Když je startovací šňůra zcela vytažená, nepouštějte rukojeť. Mohlo by dojít k poškození výrobku. Povšimněte si: Pokud se motor zastaví, posuňte ovládání sytiče do uzavřené polohy a proveďte znovu postup startování.

1. Doplňte do palivové nádrže čistou palivovou směs.

2. Stiskněte 10krát palivovou pumpičku, dokud se

pumpička nezačne plnit palivem. Palivová pumpička nesmí být plná paliva.(Fig 20. )

3. Přesuňte ovládání sytiče motoru do polohy FULL

CHOKE (plný sytič, uzavřená poloha).(Fig 21. )

4. Zatlačte ovládání proměnlivé rychlosti zcela proti

směru hodinových ručiček.(Fig 22. )

5. Levou rukou přidržte tělo stroje na zemi.

6. Posuňte ovládání sytiče do polohy 1/2 a tahejte za

rukojeť startovací šňůry, dokud motor nenastartuje. (Fig 23. )

7. Nechte motor asi 10 sekund běžet.

8. Stiskněte nadoraz páčku plynu a podržte ji v této

poloze. To platí pro všechny zbývající kroky.

9. Přesuňte ovladač sytiče do polohy OFF CHOKE

(vypnutý sytič, otevřená poloha).(Fig 24. )

10. Nechte motor 1 minutu zahřívat.

Spouštění teplého motoru

1. Stiskněte a podržte páčku plynu.

2. Posuňte ovládání sytiče do polohy 1/2.

3. Rychle zatáhněte za rukojeť startovací šňůry se

zmáčknutou páčkou plynu, dokud motor nenastartujte.

4. Přesuňte ovladač sytiče do polohy OFF CHOKE

(vypnutý sytič, otevřená poloha). Vypnutí motoru

• Stiskněte a uvolněte spínač STOP motoru. Spínač se automaticky vrátí do polohy ON (zapnuto). Než znovu nastartujete výrobek, počkejte 7 sekund, aby bylo jisté, že se spínač resetuje. Použití trysky

• Používejte standardní trysku, pokud potřebujete přesnou práci s velkým proudem vzduchu.(Fig 25. )

• Používejte vysokorychlostní trysku, když potřebujete širší proud vzduchu a vysokou rychlost vzduchu. (Fig

Nastavení trysky foukače

1. Otočením trysky doleva deaktivujte bajonet.

2. Posuňte trysku do příslušné polohy.

3. Otočte trysku doprava, dokud neucítíte cvaknutí.

Vysávání Než začnete vysávat, oblečte si nezbytnou bezpečnostní výbavu. VÝSTRAHA: Před použitím zkontrolujte, zda není sběrný vak poškozený a zda je zip zavřený. Nepoužívejte poškozený vak. To předchází zranění, které mohou způsobit odletující předměty. Levostranný provoz zvyšuje riziko. Nedotýkejte se tělem prostoru výfuku. VÝSTRAHA: Nestartujte foukač, pokud je kryt nasávání otevřený nebo poškozený (kromě případů, kdy je instalována trubka vysavače).

• Během provozu foukače musí být sběrný vak nesen ramenním popruhem. Popruh musí spočívat na rameni.

• Nastartujte foukač. Řiďte se pokyny v části věnované spouštění a vypínání Před spuštěním motoru na strani 136 . Přečtěte si bezpečnostní pokyny BEZPEČNOST na strani 133

Vyprázdnění sběrného vaku VÝSTRAHA: Vždy zkontrolujte sběrný vak. Před použitím zkontrolujte, zda není poškozený a zda je zip zavřený. Nepoužívejte poškozený vak. Hrozí nebezpečí poranění odletujícími předměty. Dávejte pozor při levostranném provozu. Nedotýkejte se prostoru výfuku.

1. Zastavte produkt.

2. Otevřete zip na boku.

3. Vyprázdněte sběrný vak.

239 - 001 - 06.07.2017

137Ú ÚDRŽBA VÝSTRAHA: Než začnete výrobek čistit, opravovat nebo provádět údržbu, přečtěte si důkladně kapitolu o bezpečnosti. Schéma technické údržby Vždy dodržujte plán údržby. Intervaly se vypočítávají z každodenního používání výrobku. Pokud výrobek nepoužíváte každý den, intervaly se liší. Provádějte pouze údržbu, kterou najdete v tomto návodu. Pokud chcete provést údržbu, která není v tomto návodu uvedena, obraťte se na schválené servisní středisko. Denní údržba

• Vyčistěte vnější povrchy.

• Zkontrolujte funkci ovládání rychlosti a páčky plynu. Poškozené díly vyměňte

• Zkontrolujte stop spínač. V případě potřeby součást vyměňte.

• Zkontrolujte volnoběžné otáčky.

• Vyčistěte vzduchový filtr. V případě potřeby součást vyměňte.

• Zkontrolujte, zda lze kryt nasávání zajistit v uzavřené poloze. Zkontrolujte, zda je ventilátor čistý.

• Utáhněte všechny matice a šrouby.

• Zkontrolujte, zda nejsou kryty prasklé.

• Zkontrolujte, zda není sběrný vak poškozený a zda je zip funkční. V případě potřeby vyměňte vak. <:fc 1>Týdenní údržba<:/fc>

• Zkontrolujte stav startéru, startovací šňůry a napínací pružiny. Vyměňte všechny poškozené součásti.

• Zkontrolujte stav nasávání vzduchu na startéru. Pokud je přívod vzduchu ucpaný, odstraňte nečistoty.

• Očistě vnější stranu zapalovací svíčky. Odmontujte ji a zkontrolujte vzdálenost elektrod. Upravte vzdálenost na 6 mm nebo vyměňte zapalovací svíčku.

• Vyčistěte lopatky ventilátoru.

• Vyčistěte sítku lapače jisker a v případě potřeby ji vyměňte (není přítomná u tlumičů výfuku s katalyzátorem).

• Očistěte oblast karburátoru.

• Vyčistěte vzduchový filtr. Měsíční údržba

• Zkontrolujte rukojeť a lano startéru.

• Vyčistěte palivovou nádrž.

• Očistěte karburátor a jeho okolí.

• Vyčistěte lopatky ventilátoru.

• Zkontrolujte, zda není palivové vedení prasklé nebo jinak poškozené. V případě potřeby jej vyměňte

• Vyměňte palivový filtr v palivové nádrži.

• Zkontrolujte všechny elektrické kabely a konektory.

• Vyměňte zapalovací svíčku.

• Vyměňte vzduchový filtr. Roční údržba

• Zkontrolujte zapalovací svíčku.

• Vyčistěte vnější povrch karburátoru a okolní oblast.

• Vyčistěte chladící systém.

• Zkontrolujte sítko lapače jisker.

• Zkontrolujte palivový filtr.

• Zkontrolujte, zde není poškozená palivová hadice.

• Zkontrolujte všechny elektrické kabely a konektory. 50 hodin provozu

• Ve schváleném servisním středisku nechte opravit nebo vyměnit tlumič. Úprava volnoběžných otáček

• Než nastavíte volnoběh, zkontrolujte čistotu vzduchového filtru a to, zda je nasazen kryt vzduchového filtru.

• Pomocí stavěcího šroubu T, který je popsaný symbolem T, nastavte volnoběžné otáčky. (Fig 27. )

• Rychlost volnoběhu je správná tehdy, když má motor klidný chod v každé poloze.

1. Chcete-li zvýšit otáčky, otočte šroubem pro seřízení

volnoběžných otáček ve směru hodinových ručiček.

2. Chcete-li snížit otáčky, otočte šroubem pro seřízení

volnoběžných otáček proti směru hodinových ručiček. Údržba sítka lapače jisker Vyčistěte sítko lapače jisker drátěným kartáčem. Čištění chladícího systému Vyčistěte součásti chladicího systému kartáčem. (Fig

Kontrola zapalovací svíčky VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.

• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny:

239 - 001 - 06.07.2017a) Zkontrolujte, zda jsou správně nastaveny

volnoběžné otáčky. b) Zkontrolujte správnost palivové směsi. c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část TECHNICKÉ ÚDAJE na strani 139 .(Fig 29. )

• V případě potřeby zapalovací svíčku vyměňte.

Údržba vzduchového filtru Čištění vzduchového filtru

1. Odmontujte kryt vzduchového filtru a vzduchový filtr.

2. Vyčistěte filtr teplou mýdlovou vodou. Před montáží

zkontrolujte, že je vzduchový filtr suchý.

3. Pokud je vzduchový filtr tak znečištěný, že jej nelze

vyčistit, vyměňte ho. Poškozený vzduchový filtr vždy vyměňte.

4. Pokud je váš výrobek vybaven pěnovým filtrem,

naneste olej na vzduchové filtry. Olej na vzduchové filtry naneste pouze na pěnový filtr. Nenanášejte olej na vzduchové filtry na plstěný filtr. TECHNICKÉ ÚDAJE jednotka B2126 (125B28HV) BV2126 (125B28HV) Specifikace motoru Zdvihový objem válce cm

Vzdálenost elektrod mm 0,6 0,6 Objem palivové nádrže cm

Volnoběžné otáčky min

2800 až 3200 2800 až 3200 Maximální otáčky min

Výstupní výkon kW 0,8 0,8 Zapalovací svíčka RCJ-6Y RCJ-6Y Maximální rychlost, režim foukání min

Maximální rychlost, režim vysávání min

-- 7500 Životnost vzhledem k tvorbě emisí h 50 50 Údaje o hluku a vibracích Ekvivalentní hladina vibrací na rukojeti s trubkami foukače a tryskou (originální díly) – viz poznámka 1 m/s

8,3 8,3 Ekvivalentní hladina vibrací na rukojeti s trubkami vysavače (originální díly), levá/pravá strana – viz poznámka 1 m/s

--/-- 6,4/8,3 Ekvivalentní hladina akustického tlaku v uších obsluhy měřená podle normy ISO 22868 s trubkami foukače a tryskou (originál- ní díly) dB (A) 94 99 Ekvivalentní hladina akustického tlaku v uších obsluhy měřená podle normy ISO 22868 s trubkami vysavače (originální díly) dB (A) -- 99 Hladina akustického výkon, garantovaná (L

dB (A) 107 107 Hladina akustického výkon, naměřená (LWA) – viz poznámka 2 dB (A) 106 106

239 - 001 - 06.07.2017

139R Rozměry produktu Hmotnost (bez paliva, ale s nasazenou trubkou foukače a standardní tryskou) kg 4.3 4.4 Poznámka 1: Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchyl- ku) 1 m/s

Poznámka 2: Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/EU. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím vybavením, které generuje nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES. Poznámka 3: Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 1 dB (A). Ventilátor Jednotka B2126 BV2126 Typ Radiální ventilátor Radiální ventilátor Max. rychlost vzduchu, standardní tryska km/h 217 217 Max. rychlost vzduchu, vysokorychlostní tryska* km/h 273 273 Množství vzduchu, režim foukání cfm 425 425 Množství vzduchu, režim vysávání cfm -- 445 *volitelné příslušenství pro některé modely

B2126 Schválené příslušenství Typ Vysokorychlostní hubice 545 119 502

OBSAH PROHLÁŠENÍ O SHODĚ EU

My, společnost Husqvarna AB, SE 561 82 Huskvarna, SWEDEN , zcela zodpovědně prohlašujeme, že příslušný výrobek: Popis Gasoline Blower / Blower- Vacuum Značka Jonsered Platforma / typ / model Platforma125B28HV před- stavující model B2126, BV2126 Popis Gasoline Blower / Blower- Vacuum Šarže Výrobní číslo od ro- ku 2013 a dále je zcela ve shodě s následujícími směrnicemi a předpisy EU: Směrnice/předpis Popis 2006/42/EC „o strojních zařízeních“

Směrnice/předpis Popis 2014/30/EU „o elektromagnetické kompatibilitě“ 2000/14/EC „o venkovním hluku“ Platí následující harmonizované normy anebo technické specifikace: EN ISO 12100, EN ISO 1186-1, CISPR 12, ISO 14982 Deklarované úrovně hluku jsou uvedeny v části s technickými údaji této příručky a podepsaném prohlášení o shodě EU ve shodě se směrnicí 2000/14/EC, příloha V. Společnost SMP Svensk Maskinprovning AB provedla jménem společnosti Husqvarna AB dobrovolnou zkoušku zaručující Certifikát o shodě podle Směrnice 2006/42/EC Evropské rady pro strojní zařízení. Tento certifikát, který je poskytnut na podepsaném prohlášení o shodě, se vztahuje na všechny výrobní závody a země původu uvedené na produktu. Dodaný Gasoline Blower / Blower-Vacuum je shodný se vzorkem, který prošel zkouškou.

6. Uzáver palivovej nádrže

9. Nastrekovací balónik

14. Štandardný nástavec

20. Uzemňovací kábel

24. Návod na obsluhu

• Výrobok nepoužívajte bez chrániča.

• Je nutné, aby okolostojaci mali nasadené chrániče očí.

• Zabráňte kontaktu vysávacej trubice so zemou.

• Počas používania výrobku vždy používajte schválené chrániče očí.

• Výrobok neobsluhujte s bosými nohami ani v otvorených topánkach. Vždy noste odolné protišmykové topánky.

• Uistite sa, že pravidelne vykonávate údržbu výrobku.

• Výrobok nepoužívajte, ak je poškodené ochranné vybavenie. Ak sa výrobok poškodí, kontaktujte schválené servisné stredisko.

• Pred dopĺňaním paliva sa uistite, že motor vychladol.

• Pred dlhodobým uskladnením výrobok vyčistite.

2. Trubicu upevnite utiahnutím skrutky skrutkovačom

4. Otočte dolnú fúkaciu trubicu v smere hodinových

2. Vyberte fúkaciu trubicu a nainštalujte trubicu

4. Pridajte zvyšné množstvo benzínu.

5. Pretrepaním nádoby zmes paliva premiešajte.

6. Nalejte palivo do palivovej nádrže.

• Skontrolujte vzduchový filter.

• Skontrolujte, či páčka plynu funguje správne.

• Skontrolujte, či vypínač funguje správne.

• Skontrolujte, či z produktu neuniká palivo. Štartovanie studeného motora VÝSTRAHA: Štartovacie lanko si neovíjajte okolo ruky. VAROVANIE: Výrobok nedržte nohou. VAROVANIE: Štartovacie lanko neťahajte do konečnej polohy. Keď je štartovacie lanko vytiahnuté, nepúšťajte jeho držadlo. Môže sa tým poškodiť výrobok. Poznámka: Ak sa motor zastaví, posuňte ovládanie sýtiča do zatvorenej polohy a zopakujte postup štartovania.

1. Do palivovej nádrže naplňte čistú zmes paliva.

2. Nastrekovací balónik stlačte 10-krát, kým sa

smeru hodinových ručičiek.(Fig 22. )

1. Stlačte a držte spáčku plynu.

• Stlačte a uvoľnite vypínač motora STOP. Vypínač sa automaticky vráti do polohy zapnutia ON. Pred pokusom o reštartovanie výrobku počkajte 7 sekúnd, aby ste sa uistili, že sa vypínač resetoval. Používanie dýzy

3. Otočte dýzu doprava, kým nezacítite kliknutie.

• Spustite fúkač. Riaďte sa pokynmi v časti o spustení a zastavení Pred naštartovaním motora na strane

3. Vyprázdnite zberný vak.

• Uistite sa, že zberný vak nie je poškodený a že zips funguje. Ak je to nutné, vymeňte vak. Týždenná údržba

• Vyčistite vzduchový filter. Mesačná údržba

• Vyčistite ventilátor a jeho okolie.

• Vymeňte palivový filter v palivovej nádrži.

• Vymeňte vzduchový filter. Ročná údržba

• Vyčistite chladiaci systém.

• Skontrolujte kryt na ochranu pred iskrami.

• Skontrolujte palivový filter.

• Skontrolujte, či nie je poškodená palivová hadica.

2. Očistite vzduchový filter teplou mydlovou vodou.

Pred opätovným vložením sa uistite, že je vzduchový filter suchý.

filtrom, použite olej vzduchového filtra. Olej vzduchového filtra aplikujte len na penový vzduchový filter. Neaplikujte olej na plstený filter. TECHNICKÉ ÚDAJE jednotka B2126 (125B28HV) BV2126 (125B28HV) Technické údaje motora Zdvihový objem valca cm
