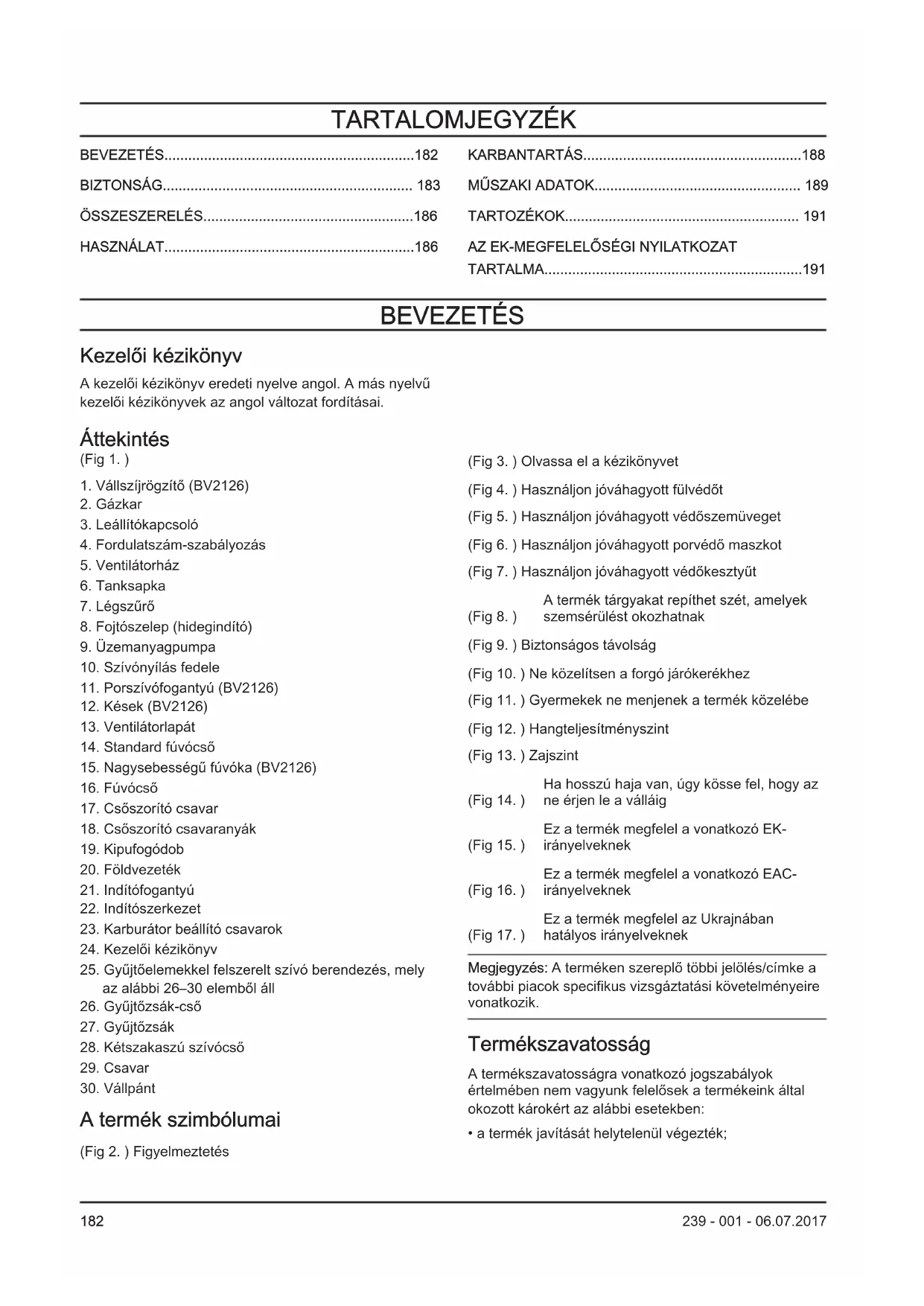

HASZNÁLATI ÚTMUTATÓ B2126 JONSERED

Használati utasítás 182-191

TARTALMA.................................................................191 BEVEZETÉS Kezelői kézikönyv A kezelői kézikönyv eredeti nyelve angol. A más nyelvű kezelői kézikönyvek az angol változat fordításai. Áttekintés (Fig 1. )

1. Vállszíjrögzítő (BV2126)

4. Fordulatszám-szabályozás

8. Fojtószelep (hidegindító)

10. Szívónyílás fedele

11. Porszívófogantyú (BV2126)

14. Standard fúvócső

15. Nagysebességű fúvóka (BV2126)

17. Csőszorító csavar

18. Csőszorító csavaranyák

23. Karburátor beállító csavarok

24. Kezelői kézikönyv

25. Gyűjtőelemekkel felszerelt szívó berendezés, mely

az alábbi 26–30 elemből áll

28. Kétszakaszú szívócső

A termék szimbólumai (Fig 2. ) Figyelmeztetés (Fig 3. ) Olvassa el a kézikönyvet (Fig 4. ) Használjon jóváhagyott fülvédőt (Fig 5. ) Használjon jóváhagyott védőszemüveget (Fig 6. ) Használjon jóváhagyott porvédő maszkot (Fig 7. ) Használjon jóváhagyott védőkesztyűt (Fig 8. ) A termék tárgyakat repíthet szét, amelyek szemsérülést okozhatnak (Fig 9. ) Biztonságos távolság (Fig 10. ) Ne közelítsen a forgó járókerékhez (Fig 11. ) Gyermekek ne menjenek a termék közelébe (Fig 12. ) Hangteljesítményszint (Fig 13. ) Zajszint (Fig 14. ) Ha hosszú haja van, úgy kösse fel, hogy az ne érjen le a válláig (Fig 15. ) Ez a termék megfelel a vonatkozó EK- irányelveknek (Fig 16. ) Ez a termék megfelel a vonatkozó EAC- irányelveknek (Fig 17. ) Ez a termék megfelel az Ukrajnában hatályos irányelveknek Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

239 - 001 - 06.07.2017• a termék javítása nem a gyártótól származó vagy

általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

BIZTONSÁG Biztonsági fogalommeghatározások Az alábbi fogalommeghatározások az egyes figyelmeztetésekhez tartózó, lehetséges veszélyek súlyosságát határozzák meg. FIGYELMEZTETÉS: Személyi sérülés veszélye. VIGYÁZAT: A termék károsodásának veszélye. Megjegyzés: Ezek az információk a termék használatát könnyítik meg. Általános biztonsági utasítások

• Használja a terméket megfelelően. A nem megfelelő használat súlyos, akár halálos sérüléssel is járhat. A terméket csak a kézikönyvben ismertetett feladatokra használja. Ne használja a terméket egyéb feladatokra.

• Tartsa be a kézikönyvben olvasható utasításokat. Vegye figyelembe a biztonsági jelzéseket és tartsa be a biztonsági utasításokat. Ha a kezelő nem az utasítások és a szimbólumok szerint jár el, anyagi kár, személyi sérülés, akár halál is bekövetkezhet.

• Őrizze meg a kézikönyvet. Használja az utasítást a termék összeszereléséhez, működtetéséhez és a megfelelő üzemállapot fenntartásához. Használja az utasítást a kiegészítők és tartozékok megfelelő felszereléséhez. Csak jóváhagyott kiegészítőt és tartozékot használjon.

• Ne használjon sérült terméket. Tartsa be a karbantartási ütemtervet. Csak azt a karbantartási munkát végezze el, amire a kézikönyvben utasítást talál. Az összes többi karbantartási munkát bízza a hivatalos szakszervizre.

• A kézikönyv nem tartalmazhatja minden olyan helyzet leírását, ami a termék használata során előfordulhat. Legyen körültekintő és hagyatkozzon a józan eszére. Ne működtesse a terméket és ne végezzen rajta karbantartást, ha nem biztos a dolgában. Kérjen tájékoztatást a termék szakértőjétől, a forgalmazótól, szervizműhelytől vagy a hivatalos márkaszerviztől.

• Húzza le a gyertyapipát, mielőtt a termék összeszerelésébe kezd, elteszi vagy karbantartásba kezd.

• Ne használja a terméket, ha megváltozott az eredeti specifikációja. Ne cseréljen a terméken alkatrészt a gyártó jóváhagyása nélkül. Csak a gyártó által jóváhagyott alkatrészeket használjon. A nem megfelelő karbantartás súlyos, akár végzetes sérüléssel is járhat.

• Ne lélegezze be a motorból kiáramló füstöt. A motor kipufogógázainak hosszas belégzése káros lehet az egészségre.

• Ne indítsa be az egységet zárt helyiségben vagy gyúlékony anyagok közelében. A kipufogógázok forróak, és lehet bennük szikra, mely tüzet okozhat. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• A termék használatakor a motor elektromágneses mezőt hoz létre. Az elektromágneses mező károsíthatja az orvosi implantátumokat. A termék használata előtt kérje ki orvosa vagy orvosi implantátuma gyártójának tanácsát.

• A terméket gyermekek nem használhatják. Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• A terméket zárja el olyan helyre, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• A termék tárgyakat repíthet szét, és ezzel sérülést okozhat. Tartsa be a biztonsági előírásokat, hogy csökkenthető legyen a súlyos, akár halálos sérülések kockázata.

• Ne hagyja magára a járó motorú terméket.

• Az esetleges balesetekért a termék kezelője a felelős.

• A termék használatának megkezdése előtt ellenőrizze az alkatrészek épségét.

• A termék használatának megkezdése előtt gondoskodjon arról, hogy minimum 15 m (50 láb) távolságra kerüljön más személyektől, illetve állatoktól. Tudassa a közelben levő személyekkel, hogy használni fogja a terméket.

• Tartsa be az állami vagy helyi törvényeket. Egyes feltételek mellett ezek tilthatják vagy korlátozhatják a termék használatát.

239 - 001 - 06.07.2017

183B Biztonsági utasítások a lombfúvó használatához

• A készüléket csak arra használja, hogy elfújja vele a földről a leveleket és más szemetet, illetve eltávolítsa azokat.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll.

• Ne hagyja, hogy nézelődők vagy állatok tartózkodjanak a gépkezelő 15 méteres körzetén belül.

• A termék olyan nagy sebességgel dobálhat tárgyakat, hogy azok a kezelőre is visszapattanhatnak, amivel szemsérülést is okozhatnak.

• A fúvócső végét soha ne irányítsa emberekre vagy állatokra.

• Ha hosszú haja van, úgy kösse fel, hogy az ne érjen le a válláig.

• Mielőtt tartozékokat vagy más elemeket szerelne fel vagy le, állítsa le a motort.

• Ne működtesse a terméket a védőeleme nélkül.

• Ne működtesse a terméket, ha a munkaterületen másvalaki is tartózkodik. Állítsa le a terméket, ha valaki belép a munkaterületre.

• Ne használja a terméket olyan térben, ahol nincs megfelelő légáramlás. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• A kipufogódob nagyon forró, amikor a gép működik, közvetlenül a leállítása után, valamint alapjárati fordulatszámon járatva a motort. Legyen óvatos gyúlékony anyagok és gőzök közelében.

• Ne nyúljon a szívónyílásfedél közelébe. Az ékszereket és laza ruhaneműket tartsa távol a szívónyílás fedelének környékétől.

• Mindig gondoskodjon a megfelelő alapzatról, és csak biztonságos és vízszintes felületen állva használja a terméket. Síkos vagy instabil felületen, például létrán állva elvesztheti egyensúlyát vagy uralmát a termék felett.

• Ne használja a terméket magasban, például a tetőn.

• Szállításkor rögzítse a terméket.

• A terméket csak az ajánlott időszakban működtesse. Tartsa be a helyi előírásokat. Az általános ajánlások hétfőtől szombatig a reggel 9 és du. 5 óra közötti időtartamot jelölik meg.

• A készüléket a munka elvégzését lehetővé tévő legalacsonyabb fordulatszámon üzemeltesse.

• Ügyeljen arra, hogy ne eshessen el a termék használatakor. Ne görnyedve, meghajolva használja a terméket.

• Üzemelés előtt ellenőrizze a termék, különösen a kipufogódob, a levegőbeömlő nyílás és a légszűrő állapotát.

• A termék használatának megkezdése előtt gereblyével vagy seprűvel lazítsa fel a földön lévő szemetet.

• Ha a munkaterület poros, locsolja fel.

• A víztakarékosság érdekében használjon locsolótömlő helyett más megoldásokat.

• A hulladékot biztonságosan fújja el. Vigyázzon a gyerekekre, állatokra, nyitott ablakokra és járművekre.

• Ne irányítsa a terméket könnyen sérülő növényekre.

• Ne fújassa a levegőt objektumok, például falak, nagyobb kövek, járművek és kerítések felé.

• Ha belső sarkokban dolgozik, a sarokból kifelé fújasson a munkaterület közepe felé, máskülönben a szemét felrepülhet az arcába, és megsértheti a szemét.

• Használja az egész fúvócső-hosszabbítót, hogy a légáramlat a talaj közelében fejthesse ki hatását.

• Minden közelben tartózkodó személy viseljen védőszemüveget.

• A termék használatát követően a hulladékot helyezze hulladékgyűjtő edényekbe. Biztonsági utasítások a szívóberendezésként történő használathoz

• Ügyeljen a ventilátor épségére. Ne szívjon fel nagyobb, szilárd tárgyakat, például fadarabot, konzervdobozt, gumi- vagy zsinórdarabkákat.

• Ügyeljen rá, hogy a szívócső ne ütődjön a talajnak.

• Állítsa le a motort és húzza le a gyertyapipát, mielőtt eltávolítja az akadályt képező vagy eltömődést okozó anyagot. Személyi védőfelszerelés

• Amikor a terméket használja, viseljen mindig megfelelő személyi védőfelszerelést. A személyi védőfelszerelés nem szünteti meg a személyi sérülés kockázatát. A személyi védőfelszerelés egy esetleges baleset esetén mérsékli a sérülés mértékét.

• A termék használatakor viseljen jóváhagyott védőszemüveget.

• Ne mezítláb vagy nyitott cipőben működtesse a terméket. Mindig viseljen erős, csúszásmentes bakancsot.

• Viseljen vastag, hosszú szárú nadrágot.

• Szükség esetén használjon jóváhagyott védőkesztyűt.

• Vegyen fel védősisakot, ha fennáll az esélye, hogy valami a fejére eshet.

• A termék használatakor viseljen jóváhagyott fülvédőt. A zajnak való tartós kitettség halláskárosodást okozhat.

• Poros környezetben mindig viseljen jóváhagyott porvédő maszkot a termék használatakor.

• Legyen a közelben elsősegély-készlet.

Biztonsági eszközök a terméken

• Feltétlenül végezzen rendszeres karbantartást a terméken.

• A termék élettartama így növelhető,

• a balesetveszély pedig csökken. Vizsgáltassa át rendszeresen a terméket márkakereskedésben vagy szakszervizben, ahol elvégzik a szükséges beállításokat, javításokat.

• Ne használja a terméket sérült biztonsági eszközökkel. Ha a termék megsérült, forduljon vele hivatalos szakszervizhez. Leállítókapcsoló Indítsa be a motort. Győződjön meg arról, hogy a motor leáll, amikor a leállítókapcsolót STOP helyzetbe állítja. (Fig 18. ) Kipufogódob FIGYELMEZTETÉS: Ne nyúljon a forró kipufogódobhoz! A kipufogódob nagyon forró, amikor a motor jár, valamint közvetlenül a leállítása után. A kipufogódob megérintése égési sérüléseket okozhat.

• Ne indítsa be a motort, ha a kipufogódob megsérült. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. Legyen a közelben tűzoltó készülék.

• Ellenőrizze rendszeresen a kipufogódob rögzítettségét.

• Ne érjen a motorhoz vagy a kipufogódobhoz, ha jár a motor. Ne érjen a motorhoz vagy a kipufogódobhoz még egy darabig, miután leállította a motort. A forró felületek sérülést okozhatnak.

• A forró kipufogódob tüzet okozhat. Legyen óvatos, ha a terméket gyúlékony folyadékok vagy gőzök közelében használja.

• Ne érjen a kipufogódob alkatrészeihez, ha a kipufogódob megsérült. Az alkatrészek rákkeltő vegyi anyagokat tartalmazhatnak.

• Egyes lombfúvók szikrafogó hálóval is rendelkeznek. Ezt a hálót meghatározott időközönként meg kell tisztítani vagy ki kell cserélni. Lásd a Karbantartás című fejezetet ( KARBANTARTÁS188. oldalon ).(Fig

Üzemanyaggal kapcsolatos biztonság

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket. Távolítsa el a nem kívánt üzemanyagot a termékről.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha olaj vagy üzemanyag került a termékre vagy Önre.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Körültekintően húzza meg a tanksapkát, különben tűz keletkezhet.

• Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná.

• Ne töltse túl üzemanyaggal a terméket.

• Ügyeljen arra, hogy ne forduljon elő szivárgás, amikor a terméket vagy az üzemanyagtartályt mozgatja.

• Ne vigye olyan helyre a terméket vagy az üzemanyagtartályt, ahol nyílt láng, szikra vagy őrláng található. Győződjön meg arról, hogy a tárolás helyén nem található nyílt láng.

• Csak jóváhagyott tartályt használjon az üzemanyag szállítására vagy tárolására.

• Hosszú távú tárolás előtt ürítse ki az üzemanyagot a termékből. A lefejtett üzemanyag elhelyezésekor járjon el a hatályos helyi előírások szerint.

• Hosszú távú tárolás előtt tisztítsa meg a terméket.

• Húzza le a gyertyapipát, mielőtt a terméket elteszi, hogy a motor ne indulhasson be véletlenül. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A helytelen karbantartás a motor súlyos károsodását vagy súlyos személyi sérülést okozhat. A tulajdonos felelős a használati utasításban meghatározott valamennyi szükséges karbantartás elvégzéséért. Karbantartási munkák végzése előtt húzza le a gyertyapipát. Ne húzza le a gyertyapipát a karburátor beállítása előtt.

239 - 001 - 06.07.2017

185Ö ÖSSZESZERELÉS FIGYELMEZTETÉS: Olvassa el a biztonságról szóló fejezetet, mielőtt összeszerelné a terméket. A fúvócső és a fúvóka felszerelése a termékre Megjegyzés: A csavarnak elég lazának kell lennie, hogy a fúvócső becsúsztatható legyen a fúvókimenetbe. A meglazításához forgassa a csavart az óramutató járásával ellentétes irányba.

1. A felső fúvócsövön lévő bordát illessze a

fúvókimeneten található horonyhoz. Mozgatással tolja be a csövet a helyére.

2. A cső rögzítéséhez forgassa a csavart az óramutató

járásával megegyező irányba. Megjegyzés: Az anya meghúzásához ne használjon semmilyen eszközt.

3. Illessze az alsó fúvócső nyílásait egy vonalba az

alsó fúvócső füleivel. Csúsztassa az alsó fúvócsövet a felső fúvócsőre.

4. Fordítsa el az alsó fúvócsövet az óramutató

járásával egyező irányba kattanásig. A gyűjtőzsák felszerelése különböző szívócsövek esetén A szívókészülék egyes modellek tartozéka. FIGYELMEZTETÉS: Állítsa le a motort, mielőtt csatlakoztatja a csöveket a termékhez.

1. Nyissa ki a gyűjtőzsákot. Tegye be a gyűjtőzsák

csövét a zsák belsejébe úgy, hogy az beilleszkedjen a zsák szívónyílásába. Győződjön meg arról, hogy a rugalmas ülések a horonyba illeszkednek. Húzza be a zsák cipzárját.

2. Vegye ki a fúvócsövet, majd szerelje be a gyűjtőzsák

csövét. Tegye be és húzza meg a cső szorítócsavarját. Csatlakoztassa a hevedert a gyűjtőzsák füleihez.

3. Igazítsa össze az alsó szívócsövön és a felső

szívócsövön látható nyilat. Tolja be az alsó szívócsövet a felső szívócsőbe nagyjából 7 cm mélyen. Tolja be annyira, hogy az alsó szívócső biztonságosan üljön a felsőben. A két csövet a mellékelt csavarral szerelje össze.

4. Nyissa ki a fedelet egy csavarhúzó segítségével.

Illessze a csavarhúzót a szívónyílásfedélen látható nyílhoz. A nyíl a csuklópánttal szemben a fedél pereme alatt található.

5. Nyomja be a szívócsöveket a fúvókészülék alján

lévő nagy nyílásba. Igazítsa össze a füleket a csöveken található nyílásokkal. Forgassa el annyira, hogy a bajonettzár reteszeljen. A lakat jeleknek egy vonalba kell esniük. HASZNÁLAT FIGYELMEZTETÉS: Olvassa el és értelmezze a biztonságról szóló fejezetet, mielőtt használni kezdené a terméket. Üzemanyag Az üzemanyag használata VIGYÁZAT: A termékben kétütemű motor működik. Használjon üzemanyagként benzin és kétütemű motorolaj keverékét. Ügyeljen a megfelelő keverési arányra. A benzin és az olaj nem megfelelő aránya károsíthatja a motort. Benzin VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben. VIGYÁZAT: Ne használjon olyan benzint, ami több mint 10% etanolt tartalmaz (E10). Ezzel kárt tehet a termékben.

• Használjon friss, minimum 90 RON (87 AKI) oktánszámú és 10%-nál kevesebb etanolt (E10) tartalmazó, ólmozatlan benzint.

• Használjon magasabb oktánszámú benzint, ha gyakran használja a terméket folyamatosan magas fordulatszámon. Kétütemű motorolaj

• Csak kiváló minőségű kétütemű motorolajat használjon. Csak léghűtéses motorba való motorolajat használjon.

• Ne használjon másféle olajat.

Benzin Olaj 1 amerikai gallon 77 ml (2,6 oz) 1 angol gallon 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) Keverék üzemanyag előállítása Megjegyzés: A benzint és az olajat mindig tiszta tartályban keverje. Megjegyzés: Egyszerre ne keverjen be több üzemanyagot, mint amit 30 nap alatt elhasznál.

1. Töltse be a benzin fele mennyiségét.

2. Töltse be a teljes olajmennyiséget.

3. Rázza össze az üzemanyag-keveréket, hogy az

alkotóelemek összekeveredjenek.

4. Töltse be a maradék benzint.

5. Rázza össze az üzemanyag-keveréket, hogy az

alkotóelemek összekeveredjenek.

6. Töltse fel az üzemanyagtartályt.

• Mindig túlcsordulás-védelemmel ellátott üzemanyagtartályt használjon.

• Ha maradt a tartályban, távolítsa el a nem kívánt üzemanyagot és szárítsa ki a tartályt.

• A tanksapka körüli területet tisztítsa le.

• Rázza össze maga előtt az üzemanyagtartályt, és tankolja meg a gépet az üzemanyag-keverékkel. Indítás és leállítás A motor beindítása előtt

• Vizsgálja át a terméket hiányzó, sérült, meglazult vagy elhasználódott alkatrészek tekintetében.

• Vizsgálja át a gyűjtőzsákot. Ellenőrizze a gyűjtőzsák épségét, és hogy zárva van-e a cipzára.

• Ellenőrizze az anyákat és csavarokat.

• Ellenőrizze a levegőszűrőt.

• Ellenőrizze a gázadagoló megfelelő működését.

• Ellenőrizze a leállító kapcsoló megfelelő működését.

• Ellenőrizze a terméket, nem szivárog-e belőle az üzemanyag. Hideg motor indítása FIGYELMEZTETÉS: Ne tekerje az indítózsinórt a karja köré. VIGYÁZAT: Ne a lábával tartsa a terméket. VIGYÁZAT: Az indítózsinórt ne húzza ki végállásba. Az indítózsinór kihúzását követően ne engedje el a zsinór fogantyúját. Ez a termék károsodását okozhatja. Megjegyzés: Ha a motor nem indul be, a hidegindító kart állítsa zárt helyzetbe, és végezze el újra az indítás lépéseit.

1. Töltse fel az üzemanyagtartályt tiszta üzemanyag-

2. Nyomja meg tízszer az üzemanyagpumpát, míg az

el nem kezd üzemanyaggal telítődni. Az üzemanyagpumpának nem szabad teljesen tele lennie üzemanyaggal.(Fig 20. )

3. A hidegindító kart állítsa TELJES FOJTÁS (zárt)

helyzetbe.(Fig 21. )

4. Tolja el az állítható fordulatszám-szabályzót az

óramutató járásával ellentétes irányba ütközésig.(Fig

5. Nyomja a géptestet bal kézzel a talajnak.

6. Állítsa a hidegindító kart félállásba, majd húzza meg

akár többször az indítózsinór fogantyúját, amíg a motor be nem indul.(Fig 23. )

7. Járassa a motort körülbelül 10 másodpercig.

8. A gázadagolót nyomja be, és a további lépések alatt

9. A hidegindító kart állítsa FOJTÁS KI (nyitott)

helyzetbe.(Fig 24. )

10. Melegítse a motort maximum 1 percig.

Meleg motor indítása

1. A gázadagolót nyomja be, és tartsa úgy.

2. A hidegindító kart állítsa félállásba.

3. A gázadagolót benyomva tartva húzza meg az

indítófogantyút, amíg a motor be nem indul.

4. A hidegindító kart állítsa FOJTÁS KI (nyitott)

helyzetbe. A motor leállítása

• Nyomja meg és engedje fel a motor STOP (Leállító) kapcsolóját. A kapcsoló automatikusan visszaáll ON (Be) pozícióba. Várjon 7 másodpercet, mielőtt megpróbálja újraindítani a terméket, hogy a kapcsoló biztosan visszaálljon. Fúvóka használata

• Amikor nagyobb pontosságra és nagy légáram- koncentrációra van szükség, használja a standard fúvókát.(Fig 25. )

239 - 001 - 06.07.2017

187• Amikor szélesebb légáramra és nagy levegősebességre van szükség, használja a nagysebességű fúvókát. (Fig 26. )

A lombfúvó fúvóka beállítása

1. Csavarja el balra a fúvókát a bajonettzár oldásához.

2. Állítsa a fúvókát a megfelelő helyzetbe.

3. Csavarja el jobbra a fúvókát kattanásig.

Szívás A szívás megkezdése előtt tegye fel az előírt biztonsági felszerelést. FIGYELMEZTETÉS: Ellenőrizze a gyűjtőzsák épségét, és hogy zárva van-e a cipzára. Sérült gyűjtőzsákot ne használjon. Ezzel megakadályozhatók a repülő törmelék által okozott sérülések. A bal kézzel történő működtetés növeli a kockázatot. Ügyeljen rá, hogy ne érjen a kilépő nyílás környékéhez. FIGYELMEZTETÉS: Ne indítsa be az avarporszívót, ha a nyílásfedél nyitva van vagy ha meg van sérülve (kivéve, ha szívócső került felszerelésre).

• Az avarporszívó üzemeltetésekor a gyűjtőzsákot a hevederrel kell tartani. A hevedernek a vállán kell lennie.

• Indítsa be a berendezést. Tartsa be az indítást és a leállítást ismertető fejezetben olvasható utasításokat A motor beindítása előtt187. oldalon . Olvassa el a biztonsági utasításokat BIZTONSÁG183. oldalon

A gyűjtőzsák ürítése FIGYELMEZTETÉS: Vizsgálja át mindig a gyűjtőzsákot. Ellenőrizze használat előtt az épségét, és hogy zárva van-e a cipzára. Ne használjon sérült gyűjtőzsákot. Sérülésveszély áll fenn, ha a törmelék a levegőbe kerül. Legyen óvatos, ha bal kézzel működteti a készüléket. Ne nyúljon a kilépő nyílás környékéhez.

1. Állítsa le a terméket.

2. Nyissa ki oldalt a zsák cipzárját.

3. Ürítse ki a gyűjtőzsákot.

KARBANTARTÁS FIGYELMEZTETÉS: A termék javítása vagy karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet. Karbantartási ütemterv Feltétlenül tartsa be a karbantartási ütemtervet. Az intervallumok meghatározásakor a termék napi használatát feltételeztük. Ha nem használja a terméket naponta, az intervallumok eltérőek. Csak azt a karbantartási munkát végezze el, amire a kézikönyvben utasítást talál. A kézikönyvben nem található egyéb karbantartási munkákkal keresse fel a hivatalos szakszervizt. Napi karbantartás

• Tisztítsa meg a külső felületeket.

• Vizsgálja meg a fordulatszám-szabályzó és a gázadagoló működését. Cserélje a sérült alkatrészeket.

• Ellenőrizze a leállítókapcsolót. Ha szükséges, cserélje ki.

• Ellenőrizze az alapjárati fordulatszámot.

• Légszűrő tisztítása. Ha szükséges, cserélje ki.

• Ügyeljen rá, hogy a nyílásfedél szorosan lezárható legyen. Gondoskodjon a járókerék tisztaságáról.

• Húzza meg a csavarokat és az anyákat.

• A készülékházon ellenőrizze, hogy nincs-e rajta repedés.

• Ellenőrizze a gyűjtőzsák épségét, és hogy működik- e a cipzára. Szükség esetén cserélje ki a gyűjtőzsákot. Heti karbantartás

• Ellenőrizze az indítószerkezet állapotát, az indítózsinórt és a visszahúzó rugót. Cserélje ki a meghibásodott alkatrészeket.

• Ellenőrizze az indítószerkezeten a levegőbemenet állapotát. Távolítsa el a törmeléket, ha a levegőbeömlő nyílás eltömődött.

• Tisztítsa meg a gyújtógyertya külsejét. Szerelje ki a gyertyát és ellenőrizze a szikraközt. A hézagot állítsa be 6 mm értékre, vagy cserélje ki a gyújtógyertyát.

• Tisztítsa meg a járókerék késeit.

• Tisztítsa meg, szükség esetén cserélje ki a kipufogódob szikrafogó hálóját (katalizátoros kipufogódobokon ne).

• Tisztítsa meg a karburátor környékét.

• Légszűrő tisztítása. Havi karbantartás

• Ellenőrizze az indítózsinórt és a fogantyúját.

• Tisztítsa meg az üzemanyagtartályt.

• Tisztítsa meg a karburátort és annak környezetét.

• Tisztítsa meg a járókerék késeit.

• Ellenőrizze az üzemanyag-csővezetékeket repedések és bármely egyéb sérülés szempontjából. Cserélje ki, ha szükséges

239 - 001 - 06.07.2017• Tisztítsa meg az üzemanyagtartályban lévő

• Ellenőrizze az összes kábelt és csatlakozót.

• Cserélje le a gyújtógyertyát.

• Cserélje ki a légszűrőt.

• Ellenőrizze a gyújtógyertyát.

• Tisztítsa meg a karburátor külső felületét és a környezetét.

• Tisztítsa ki a hűtőrendszert.

• Ellenőrizze a szikrafogó hálót.

• Ellenőrizze az üzemanyagszűrőt.

• Ellenőrizze az üzemanyag-vezeték épségét.

• Ellenőrizze az összes kábelt és csatlakozót. 50 üzemórás karbantartás

• Javíttassa meg vagy cseréltesse ki hivatalos szakszervizben a kipufogódobot. Az alapjárati fordulatszám beállítása

• Az alapjárati fordulatszám beállítása előtt gondoskodjon arról, hogy tiszta legyen a levegőszűrő és fel legyen szerelve a légszűrő fedél.

• Az alapjárati fordulatszám beállításához használja az alapjárati fordulatszám beállító T csavart (ami „T” jelzéssel rendelkezik). (Fig 27. )

• Az alapjárati fordulatszám akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár.

1. Forgassa az óramutató járásával egyező irányba az

alapjárati fordulatszám beállító csavart a magasabb fordulatszámhoz.

2. Forgassa az óramutató járásával ellenkező irányba

az alapjárati fordulatszám beállító csavart az alacsonyabb fordulatszámhoz. A szikrafogó háló karbantartása A szikrafogó háló tisztítását végezze drótkefével. A hűtőrendszer kitisztítása. Tisztítsa meg a hűtőrendszer alkatrészeit ecsettel. (Fig

A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: MŰSZAKI ADATOK189. oldalon .(Fig 29. )

• Szükség esetén cserélje ki a gyújtógyertyát. A levegőszűrő karbantartása A levegőszűrő megtisztítása

1. Távolítsa el a levegőszűrő fedelét és a levegőszűrőt.

2. Meleg szappanos víz segítségével tisztítsa meg a

levegőszűrőt. A levegőszűrőt teljesen szárazon szerelje csak vissza.

3. Cserélje ki a levegőszűrőt, ha túlságosan

elszennyeződött a kitisztításához. Mindig cserélje ki a sérült levegőszűrőt.

4. Ha a termék levegőszűrője szivacs, tegyen rá

légszűrőolajat. Csak szivacs levegőszűrőre tegyen légszűrőolajat. Filcszűrőre ne tegyen olajat.

mértéke- gység B2126 (125B28HV) BV2126 (125B28HV) A motor adatai Hengerűrtartalom cm

Elektródahézag mm 0,6 0,6 Üzemanyagtartály űrtartalma cm

Alapjárati fordulatszám min

2800–3200 2800–3200 Maximális teljesítményhez tartozó fordulatszám min

189Teljesítmény kW 0,8 0,8 Gyújtógyertya RCJ-6Y RCJ-6Y Maximális fordulatszám fúvó üzemmódban min

Maximális fordulatszám szívó üzemmódban min

-- 7500 Kibocsátástartóssági időtartam óra 50 50

Zaj és vibráció adatok Egyenértékű rezgésszint a fogantyúknál, felszerelt (eredeti) fú- vócsövekkel és fúvókával – lásd az 1. megjegyzést m/s

8,3 8,3 Egyenértékű rezgésszint a fogantyúknál, felszerelt (eredeti) szívócsövekkel, bal/jobb – lásd az 1. megjegyzést m/s

--/-- 6,4/8,3 A kezelő hallószervére gyakorolt, ISO 22868 szerint mért hang- nyomásszint, felszerelt (eredeti) fúvócsövekkel és fúvókával dB(A) 94 99 A kezelő hallószervére gyakorolt, ISO 22868 szerint mért hang- nyomásszint, felszerelt (eredeti) szívócsövekkel dB(A) -- 99 Hangteljesítményszint, garantált (L

) - lásd a 2. megjegyzést dB(A) 107 107 Hangteljesítményszint, mért - lásd a 2. megjegyzést dB(A) 106 106 Termék méretei Tömeg (üzemanyag, fúvócső és a szabványos fúvóka nélkül) kg 4,3 4,4

Az ekvivalens rezgésszintre vonatkozó jelentési adatok az 1 m/s

tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkiboc- sátás (L

). A gép jelentésben szereplő hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófels- zereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangtel- jesítmény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű gépek közti eltéréseket is a 2000/14/EK jelű irányelv értelmében.

A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 1 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek. Ventilátor Mértéke- gység B2126 BV2126 Típus Radiális ventilátor Radiális ventilátor Max. levegősebesség, normál fúvóka km/h 217 217 Max. levegősebesség, nagysebességű fúvóka* km/h 273 273 Levegőmennyiség fúvás üzemmódban cfm 425 425 Levegőmennyiség szívás üzemmódban cfm -- 445 *külön megvásárolható tartozék egyes modelleknél

TARTOZÉKOK B2126 Jóváhagyott tartozékok Típus Nagysebességű fúvóka 545 119 502

AZ EK-MEGFELELŐSÉGI NYILATKOZAT TARTALMA

A Husqvarna AB, SE 561 82 Huskvarna, SWEDEN , a saját felelősségére kijelenti, hogy a jelzett termék: Leírás Gasoline Blower / Blower- Vacuum Márka Jonsered Platform / Típus / Modell 125B28HV platform, mely az alábbi típusokat képvi- seli: B2126, BV2126 Sarzs 2013-es és újabb soro- zatszámok teljes mértékben megfelel a következő EU- irányelveknek és rendeleteknek: Irányelv/rendelet Leírás 2006/42/EC „gépre vonatkozó” 2014/30/EU „elektromágneses megfe- lelőségre vonatkozó” 2000/14/EC „kültéri zajkibocsátásra vonatkozó” Az alábbi harmonizált szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 12100, EN ISO

1186-1, CISPR 12, ISO 14982

A zajértékek a 2000/14/EC irányelv V. mellékletének megfelelően a használati utasításban, a műszaki adatok fejezetben, valamint az aláírt EK-megfelelőségi nyilatkozatban találhatók. A SMP Svensk Maskinprovning AB önkéntes vizsgálatot végzett a Husqvarna AB számára, és az alábbi megfelelőségi nyilatkozatot bocsátotta ki az Európai Tanács gépekre vonatkozó, 2006/42/EC irányelvére vonatkozóan. Az aláírt EK-megfelelőségi nyilatkozatban található tanúsítvány a terméken jelzettek szerint minden gyártási helyre és országra érvényes. A szállított Gasoline Blower / Blower-Vacuum termék megfelel a vizsgálaton átesett példadarabnak.

• Vahetage süüteküünal.
