NAUDOJIMO INSTRUKCIJA B2126 JONSERED

Operatoriaus vadovas 213-222

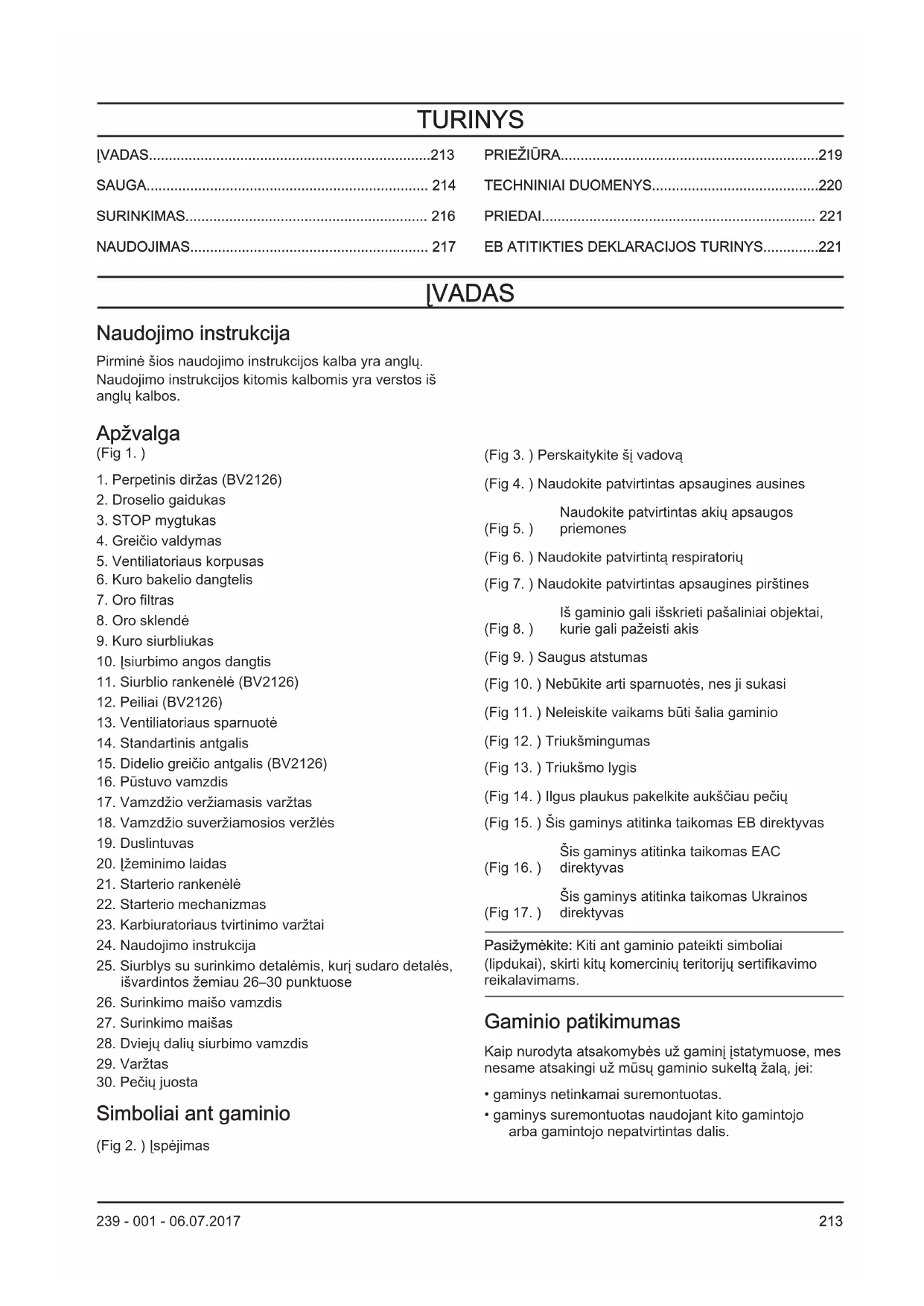

ĮVADAS Naudojimo instrukcija Pirminė šios naudojimo instrukcijos kalba yra anglų. Naudojimo instrukcijos kitomis kalbomis yra verstos iš anglų kalbos. Apžvalga (Fig 1. )

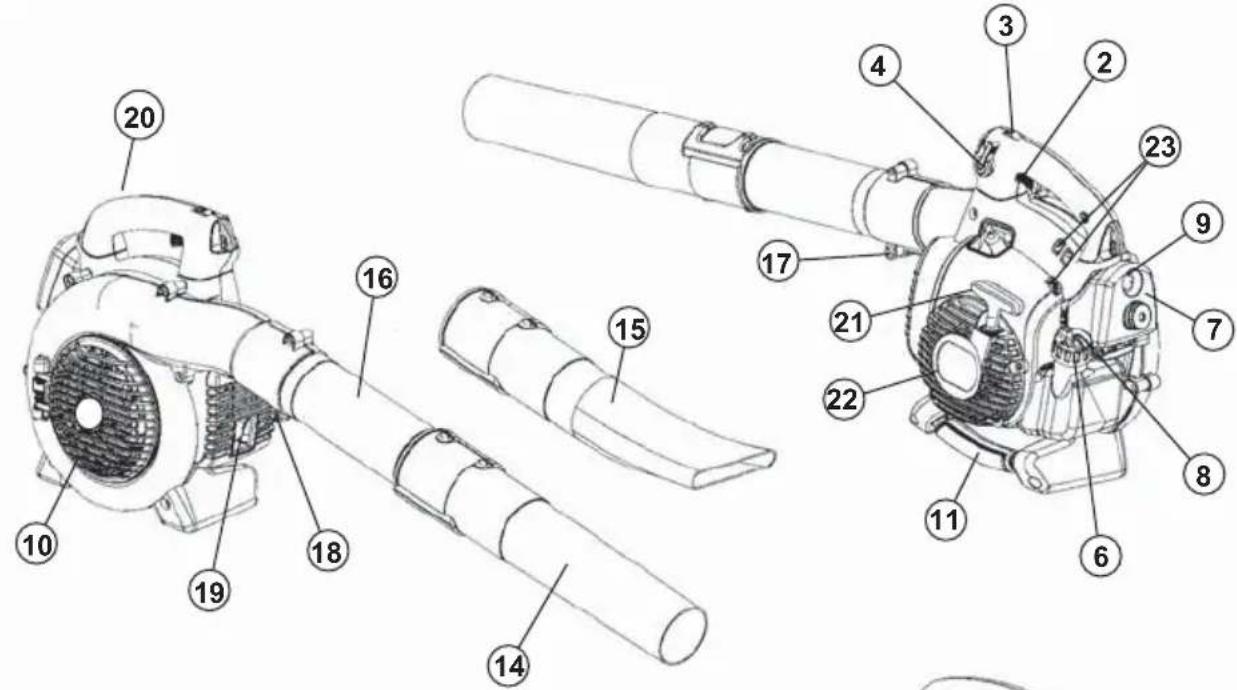

11. Siurblio rankenėlė (BV2126)

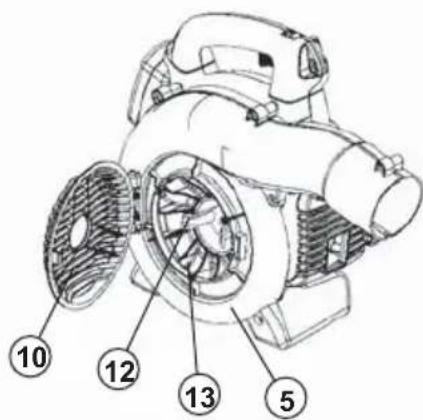

12. Peiliai (BV2126)

13. Ventiliatoriaus sparnuotė

14. Standartinis antgalis

15. Didelio greičio antgalis (BV2126)

17. Vamzdžio veržiamasis varžtas

18. Vamzdžio suveržiamosios veržlės

21. Starterio rankenėlė

22. Starterio mechanizmas

23. Karbiuratoriaus tvirtinimo varžtai

24. Naudojimo instrukcija

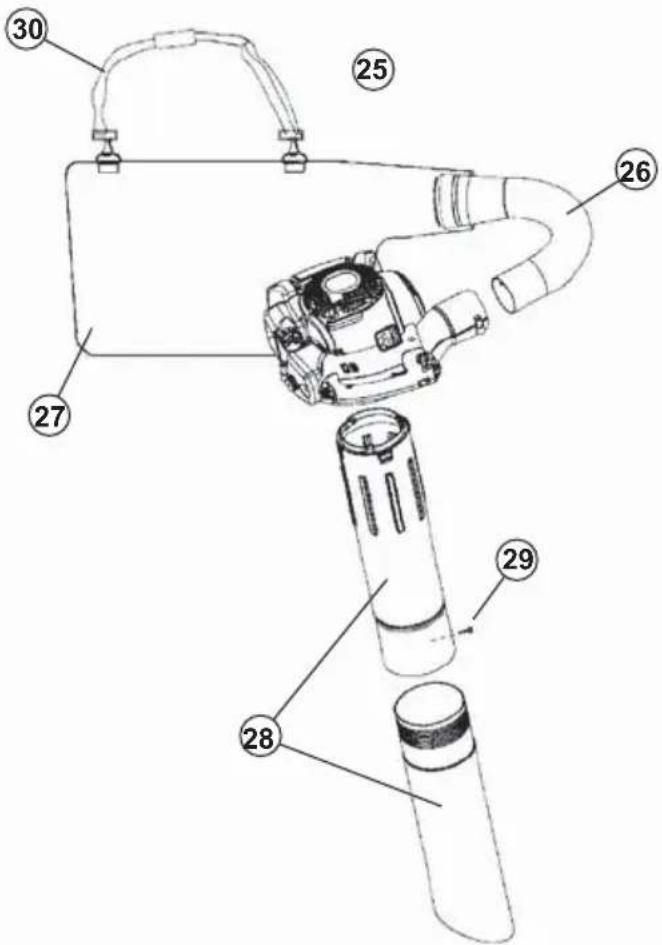

25. Siurblys su surinkimo detalėmis, kurį sudaro detalės,

išvardintos žemiau 26–30 punktuose

26. Surinkimo maišo vamzdis

27. Surinkimo maišas

28. Dviejų dalių siurbimo vamzdis

Simboliai ant gaminio (Fig 2. ) Įspėjimas (Fig 3. ) Perskaitykite šį vadovą (Fig 4. ) Naudokite patvirtintas apsaugines ausines (Fig 5. ) Naudokite patvirtintas akių apsaugos priemones (Fig 6. ) Naudokite patvirtintą respiratorių (Fig 7. ) Naudokite patvirtintas apsaugines pirštines (Fig 8. ) Iš gaminio gali išskrieti pašaliniai objektai, kurie gali pažeisti akis (Fig 9. ) Saugus atstumas (Fig 10. ) Nebūkite arti sparnuotės, nes ji sukasi (Fig 11. ) Neleiskite vaikams būti šalia gaminio (Fig 12. ) Triukšmingumas (Fig 13. ) Triukšmo lygis (Fig 14. ) Ilgus plaukus pakelkite aukščiau pečių (Fig 15. ) Šis gaminys atitinka taikomas EB direktyvas (Fig 16. ) Šis gaminys atitinka taikomas EAC direktyvas (Fig 17. ) Šis gaminys atitinka taikomas Ukrainos direktyvas Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams. Gaminio patikimumas Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas.

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis.

239 - 001 - 06.07.2017

213• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą.

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

SAUGA Saugos ženklų reikšmės Toliau apibrėžiamas signalinių žodžių žymimas pavojus. PERSPĖJIMAS: Gali susižeisti asmenys. PASTABA: Galima sugadinti gaminį. Pasižymėkite: Ši informacija padeda gaminį naudoti saugiau. Bendrieji saugos nurodymai

• Naudokite gaminį tinkamai. Netinkamai naudojant galima susižeisti arba žūti. Produktą naudokite tik šiame vadove nurodytiems darbams. Nenaudokite gaminio kitiems darbams.

• Paisykite šio vadovo nurodymų. Paisykite saugos simbolių ir saugos nurodymų. Naudotojui nepaisant instrukcijų ir simbolių, galima susižeisti, sugadinti įrangą arba žūti.

• Neišmeskite šio vadovo. Šias instrukcijas naudokite gaminiui surinkti, naudoti ir prižiūrėti. Šias instrukcijas naudokite priedams tinkamai prijungti. Naudokite tik patvirtintus priedus.

• Sugadinto gaminio nenaudokite. Paisykite priežiūros grafiko. Atlikite tik šiame vadove aprašytus priežiūros darbus. Visus kitus priežiūros darbus turi atlikti patvirtintas techninės priežiūros centras.

• Šiame vadove negali būti numatytos visos situacijos, su kuriomis galite susidurti naudodami gaminį. Būkite atsargūs ir apdairūs. Gaminio nenaudokite ir neatlikite priežiūros darbų, jei nesate tikri dėl jo būklės. Jei reikia informacijos, kreipkitės į gaminio ekspertą, pardavimo atstovą, techninės priežiūros atstovą arba patvirtintą techninės priežiūros centrą.

• Prieš surinkdami gaminį, ruošdami jį saugoti arba atlikdami priežiūros darbus, atjunkite uždegimo žvakės kabelį.

• Nenaudokite gaminio, jei pasikeitė jo pradiniai techniniai duomenys. Nekeiskite gaminio dalių, neturinčių gamintojo patvirtinimo. Naudokite tik gamintojo patvirtintas dalis. Netinkamai prižiūrint gaminį galima susižeisti arba žūti.

• Neįkvėpkite variklio skleidžiamų dujų. Ilgalaikis kvėpavimas variklio išmetamosiomis dujomis pavojingas gyvybei.

• Neužveskite gaminio patalpoje arba greta degių medžiagų. Išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Naudojant šį gaminį, variklis sukuria elektromagnetinį lauką. Elektromagnetinis laukas gali sugadinti medicininius implantus. Prieš pradėdami naudoti šį gaminį, pasitarkite su savo gydytoju ir medicininio implanto gamintoju.

• Neleiskite gaminio naudoti vaikams. Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiems asmenims.

• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Užrakinkite gaminį vaikams ir nepatvirtintiems asmenims nepasiekiamoje vietoje.

• Iš gaminio gali išskrieti ir sužaloti pašaliniai objektai. Paisykite saugos nurodymų, kad sumažėtų sužeidimų arba žūties pavojus.

• Nepalikite gaminio be priežiūros, kai užvestas variklis.

• Už nelaimingą įvykį atsakingas gaminio naudotojas.

• Prieš naudodami gaminį įsitikinkite, kad jo dalys nepažeistos.

• Prieš naudodami gaminį, įsitikinkite, kad aplink jus mažesniu nei 15 m (50 pėdų) spinduliu nėra pašalinių žmonių arba gyvūnų. Įsitikinkite, kad šalia esantis žmogus žino, kad naudojate gaminį.

• Atsižvelkite į nacionalinius arba vietinius įstatymus. Jie gali drausti arba riboti gaminio naudojimą konkrečiomis sąlygomis. Pūstuvo naudojimo saugos nurodymai

• Gaminį naudokite tik lapams ar kitoms šiukšlėms nupūsti arba pašalinti nuo žemės.

• Nenaudokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų.

• Neprileiskite žmonių arba gyvūnų arčiau nei 15 m (50 pėdų) nuo operatoriaus.

• Gaminys gali dideliu greičiu išsviesti daiktus, kurie gali atšokti ir užgauti operatorių. Taip galima pažeisti akis.

• Pūstuvo antgalio nenukreipkite į žmones ar gyvūnus.

• Ilgus plaukus pakelkite aukščiau pečių.

• Prieš sumontuodami ar išmontuodami priedus ar kitas dalis, sustabdykite variklį.

• Nenaudokite gaminio be apsaugos.

• Jei darbo zonoje yra pašalinių asmenų, gaminio nenaudokite. Į darbo zoną įžengus pašaliniam asmeniui, išjunkite gaminį.

• Duslintuvas yra labai karštas, kai gaminys įjungtas, jį sustabdžius ir kai veikia tuščiąja eiga. Būkite atsargūs netoli degių medžiagų ir degių dujų.

• Nelieskite įvado dangtelio srities. Saugokite papuošalus ir laisvai kabančius drabužius nuo įvesties srities.

• Visada tvirtai stovėkite ir naudokite gaminį tik virš saugių ir plokščių paviršių. Ant slidžių arba nestabilių paviršių, pvz., kopėčių, galite prarasti pusiausvyrą arba kontrolę.

• Nenaudokite gaminio aukštose zonose, pvz, ant stogo.

• Gabendami gaminį pritvirtinkite.

• Gaminį naudokite tik rekomenduojamą laiką. Laikykitės vietinių įstatymų. Įprastai patartina dirbti nuo pirmadienio iki šeštadienio 9.00–17.00 val.

• Darbo metu nustatykite žemiausią galimą droselio padėtį.

• Įsitikinkite, kad naudodami įrenginį nenugriūsite. Naudodami gaminį nepasvirkite.

• Prieš naudodami įsitikinkite, kad gaminys geros būklės, ypač duslintuvas, oro įsiurbimas ir oro filtras.

• Prieš naudodami gaminį, grėbliu arba šluota nubraukite prie žemės prikibusias šiukšles

• Jei darbo sritis purvina, nuplaukite ją žarna.

• Gaminį naudokite kaip alternatyvą žarnai, norėdami taupyti vandenį.

• Šiukšles pūskite atsargiai. Saugokitės vaikų, gyvūnų, atvirų langų ar transporto priemonių.

• Nenukreipkite gaminio į lengvai pažeidžiamus augalus.

• Nepūskite oro į tokius objektus kaip sienos, dideli akmenys, transporto priemonės ir tvoros.

• Jei dirbate prie vidinių kampų, pūskite nuo kampo į darbo srities centrą. Antraip šiukšlės gali būti nusviestos jums į veidą ir sužeisti akis.

• Naudokite pilnai sukomplektuotą pailgintą antgalį, kad oro srovė būtų pučiama arti žemės.

• Aplinkiniai būtinai turi dėvėti akių apsaugos priemones.

• Panaudoję gaminį išmeskite šiukšles į atliekų talpyklas.

Siurblio naudojimo saugos nurodymai

• Nepažeiskite ventiliatoriaus. Nesiurbkite didelių, kietų objektų, pvz., medžio gabalų, skardinių, gumos mulčio arba ilgų juostelių.

• Stenkitės, kad siurbimo vamzdis neatsitrenktų į žemę.

• Prieš pašalindami kliūtį ar vamzdį užkimšusią medžiagą sustabdykite variklį ir atjunkite uždegimo žvakės antgalį. Asmeninės apsauginės priemonės

• Dirbdami gaminiu visada naudokite tinkamas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepašalina sužeidimų pavojaus. Asmeninės apsauginės priemonės sumažina sužalojimų laipsnį nelaimės atveju.

• Dirbdami gaminiu visada naudokite akių apsaugos priemones.

• Nenaudokite gaminio basomis kojomis arba atvira avalyne. Visada avėkite patvarius, neslystančius batus.

• Dėvėkite storas, ilgas kelnes.

• Jei būtina, naudokite patvirtintas apsaugines pirštines.

• Jei yra tikimybė, kad jums ant galvos gali nukristi sunkus objektas, naudokite šalmą.

• Dirbdami gaminiu visada naudokite apsaugines ausines. Ilgalaikis triukšmas gali pakenkti klausai.

• Visada produktą naudodami dulkėtose aplinkose naudokite patvirtintą respiratorių.

• Šalia visada turėkite pirmosios pagalbos rinkinį. Gaminio apsauginės priemonės

• Nepamirškite reguliariai atlikti gaminio priežiūros darbų.

• Gaminio tarnavimo trukmė padidėja.

• Nelaimių pavojus sumažėja. Reguliariai perduokite gaminį patvirtintam pardavimo atstovui arba techninės priežiūros centrui, kuriame jis bus apžiūrėtas ir pakoreguotas arba suremontuotas.

• Nenaudokite gaminio, jei jo apsauginės priemonės pažeistos. Jei gaminys pažeistas, kreipkitės į patvirtintą techninės priežiūros centrą. Stabdymo jungiklis Įjunkite variklį. Įsitikinkite, kad variklis sustoja, kai perjungiate stabdymo jungiklį į išjungimo padėtį. (Fig 18. ) Duslintuvas PERSPĖJIMAS: Nelieskite duslintuvo, jei jis yra karštas. Duslintuvas būna labai karštas varikliui dirbant ir jį išjungus. Jei paliesite duslintuvą jis gali nudeginti.

• Nenaudokite variklio su pažeistu duslintuvu. Pažeistas duslintuvas skleidžia daugiau triukšmo ir kelia didesnį gaisro pavojų. Visada šalia turėkite gesintuvą.

• Reguliariai apžiūrėkite, ar duslintuvas pritvirtintas prie gaminio.

• Kai variklis užvestas nelieskite variklio arba duslintuvo. Išjungę variklį kurį laiką nelieskite variklio arba duslintuvo. Įkaitę paviršiai gali sužaloti.

239 - 001 - 06.07.2017

215• Karštas duslintuvas gali sukelti gaisrą. Būkite atsargūs naudodami gaminį greta degių skysčių arba dujų.

• Nelieskite pažeisto duslintuvo dalių. Dalyse gali būti kancerogeninių medžiagų.

• Kai kurie pūstuvo modeliai turi kibirkščių sulaikymo tinklelį. Nurodytais intervalais nuvalykite ir pakeiskite tinklelį. Žr. skyrių „Priežiūra“ ( PRIEŽIŪRA psl. 219

Saugumo reikalavimai kurui

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius. Nuvalykite nuo gaminio nepageidaujamą kurą.

• Apsipylę drabužius kuru nedelsiant persirenkite.

• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.

• Neužveskite variklio, jei apliejote gaminį arba kūną alyva arba kuru.

• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.

• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

• Neįkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

• Nerūkykite greta kuro arba variklio.

• Nedėkite šiltų objektų greta kuro arba variklio.

• Nepilkite kuro, kai variklis užvestas.

• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.

• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.

• Nepilkite į variklį kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Kruopščiai priveržkite kuro bakelio dangtelį, nes antraip gali kilti gaisras.

• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m (10 pėdų) nuo vietos, kurioje pylėte kurą.

• Nepripilkite į kuro bakelį pernelyg daug kuro.

• Pasirūpinkite, kad perkeliant gaminį arba kuro bakelį iš jo neišsilietų kuras.

• Nestatykite gaminio arba kuro bakelio greta atviros liepsnos, kibirkščių arba degiklio. Įsitikinkite, kad laikymo patalpoje nėra atviros liepsnos.

• Kurą gabenkite ir laikykite tik patvirtintuose bakeliuose.

• Prieš palikdami gaminį saugoti ilgesniam laikui, ištuštinkite kuro bakelį. Kurą utilizuokite atsižvelgdami į vietinius įstatymus.

• Nuvalykite gaminį prieš palikdami jį saugoti ilgesniam laikui.

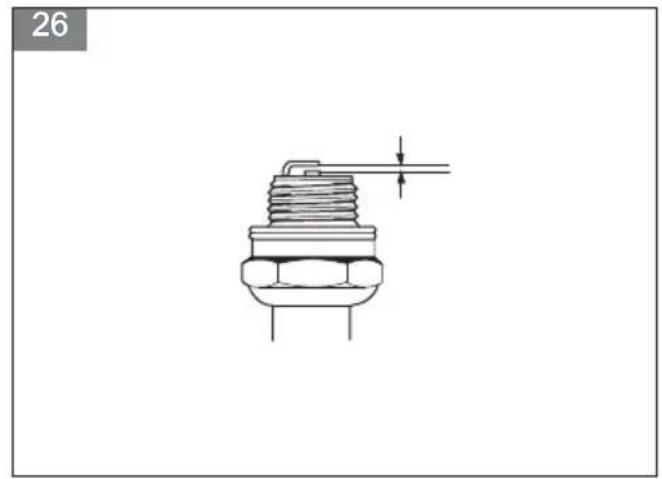

• Prieš palikdami gaminį saugoti ilgesnį laiką atjunkite uždegimo žvakės kabelį, kad variklis netikėtai neužsivestų. Priežiūros saugos instrukcijos PERSPĖJIMAS: Dėl netinkamai atliekamos techninės priežiūros gali būti rimtai sugadintas variklis arba patirtas rimtas sužeidimas. Savininkas atsakingas už visos reikalingos priežiūros, aprašytos naudojimosi instrukcijoje, atlikimą. Prieš techninę priežiūrą, atjunkite uždegimo žvakės laidą. Prieš reguliuodami karbiuratorių neatjunkite uždegimo žvakės. SURINKIMAS PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite skyrių apie saugą. Pūstuvo vamzdžio ir antgalio pritvirtinimas prie produkto Pasižymėkite: Varžtas turi būti pakankamai atsuktas, kad pūstuvo vamzdį būtų galima įkišti į pūstuvo išvadą. Pasukite varžtą prieš laikrodžio rodyklę su atsuktuvu, kad jį atsuktumėte.

1. Sulygiuokite viršutinio pūstuvo vamzdžio briaunelę

su grioveliu ant pūstuvo išvado. Perkelkite vamzdelį į tinkamą padėtį.

2. Pasukite varžtą pagal laikrodžio rodyklę su

atsuktuvu, kad pritvirtintumėte vamzdį. Pasižymėkite: Nenaudokite jokio įrankio veržlei.

3. Sulygiuokite apatinio pūtimo vamzdžio išpjovas su

iškyšomis ant viršutinio pūtimo vamzdžio. Pastumkite apatinį pūstuvo vamzdį link viršutinio pūstuvo vamzdžio.

4. Sukite apatinį pūstuvo vamzdį pagal laikrodžio

rodyklę, kol išgirsite spragtelėjimą. Surinkimo maišo su skirtingais siurbimo vamzdžiais prijungimas Siurbimo įtaisas yra priedas, pridedamas prie kai kurių modelių.

PERSPĖJIMAS: Prieš tvirtindami vamzdžius prie gaminio išjunkite variklį.

1. Atidarykite surinkimo maišą. Surinkimo maišo

vamzdį įdėkite iš vidinės maišo pusės, kad jis įsistatytų į maišo siurbimo angą. Įsitikinkite, kad elastinės detalės įsitvirtino griovelyje. Užtraukite maišo užtrauktuką.

2. Ištraukite pūstuvo vamzdį ir įstatykite surinkimo

maišo vamzdį. Įkiškite vamzdžio suveržiamąjį varžtą ir jį priveržkite. Prie surinkimo maišo kilpų pritvirtinkite diržą.

3. Sulygiuokite apatinio siurbimo vamzdžio rodykles su

rodyklėmis ant viršutinio siurbimo vamzdžio. Pastumkite apatinį siurbimo vamzdį link viršutinio siurbimo vamzdžio maždaug 7 cm (3 col.). Stumkite, kol apatinis vamzdis saugiai susilies su viršutiniu vamzdžiu. Sutvirtinkite abu vamzdžius komplektuojamu varžtu.

4. Atsuktuvu atidarykite dangtelį. Atsuktuvą dėkite prie

rodyklės, esančios ant įvado dangtelio. Rodyklės yra po dangtelio briauna priešingoje pusėje nei lankstas.

5. Įkiškite siurbimo vamzdžius į didelę angą, esančią

pūstuvo apačioje. Sulygiuokite iškyšas su vamzdžių angomis. Vamzdį sukite tol, kol įkišamoji montavimo dalis užsifiksuos. Užrakto simboliai turi būti sulygiuoti. NAUDOJIMAS PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. Degalai Kuro naudojimas PASTABA: Gaminys turi dviejų ciklų variklį. Naudokite benzino ir dviejų ciklų varikliui skirtos variklio alyvos mišinį. Būtinai naudokite tinkamo alyvos kiekio mišinį. Netinkamas benzino ir alyvos santykis gali sugadinti variklį. Benzinas PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminį. PASTABA: Nenaudokite benzino, kurio etanolio koncentracija didesnė kaip 10 % (E10). Antraip galima sugadinti gaminį.

• Visada naudokite šviežią bešvinį benziną, kurio minimalus oktaninis skaičius yra 90 RON (87 AKI), o etanolio koncentracija 10 % (E10).

• Jei gaminį dažnai naudojate esant nuolatinėms didelėms variklio apsukoms, naudokite didesnio oktaninio skaičiaus benziną. Dviejų ciklų variklio alyva

• Naudokite tik aukštos kokybės dviejų ciklų variklio alyvą. Naudokite tik oru aušinamiems varikliams skirtą alyvą.

• Nenaudokite kitų rūšių alyvos.

• Mišinio santykis 50:1 (2 %) Benzinas Alyva 1 galonas (JAV) 77 ml (2,6 unc.) 1 galonas (JK) 95 ml (3,2 unc.) 5 l 100 ml (3,4 unc.) Kuro mišinio maišymas Pasižymėkite: Maišydami kurą visada naudokite tik švarų kuro bakelį. Pasižymėkite: Nemaišykite kuro mišinio kiekio ilgesniam kaip 30 dienų laikotarpiui.

1. Įpilkite pusę benzino kiekio.

2. Supilkite visą alyvos kiekį.

3. Suplakite kuro mišinį, kad komponentai susimaišytų.

4. Supilkite likusį benzino kiekį.

5. Suplakite kuro mišinį, kad komponentai susimaišytų.

6. Užpildykite kuro bakelį.

• Naudokite degalų bakelį su apsauga nuo perpylimo.

• Jei bakelyje yra kuro, pašalinkite nepageidaujamą kurą ir palaukite, kol bakelis išdžius.

• Įsitikinkite, kad plotas aplink kuro bakelio dangtelį yra švarus.

• Prieš pildami kuro mišinį į kuro bakelį papurtykite kuro bakelį. Užvedimas ir išjungimas Prieš paleidžiant variklį

• Apžiūrėkite, ar gaminiui netrūksta dalių, ar jis neturi pažeistų, nepritvirtintų arba susidėvėjusių dalių.

239 - 001 - 06.07.2017

217• Apžiūrėkite surinkimo maišą. Įsitikinkite, kad surinkimo maišas nepažeistas, o užtrauktukas užtrauktas.

• Apžiūrėkite veržles ir varžtus.

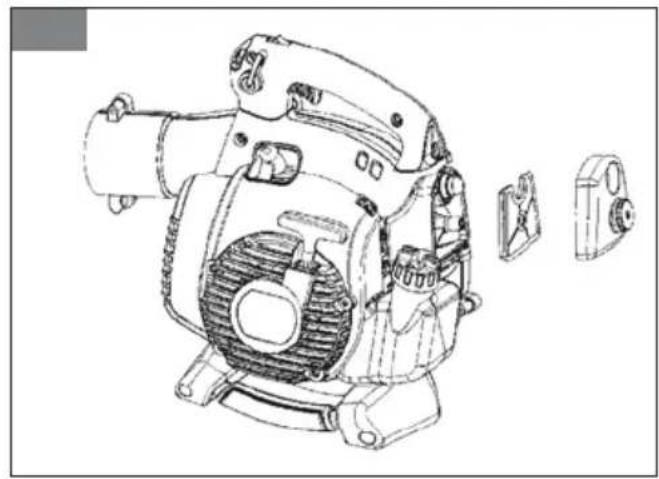

• Apžiūrėkite oro filtrą.

• Patikrinkite, ar tinkamai veikia akceleratoriaus gaidukas.

• Patikrinkite, ar tinkamai veikia išjungimo jungiklis.

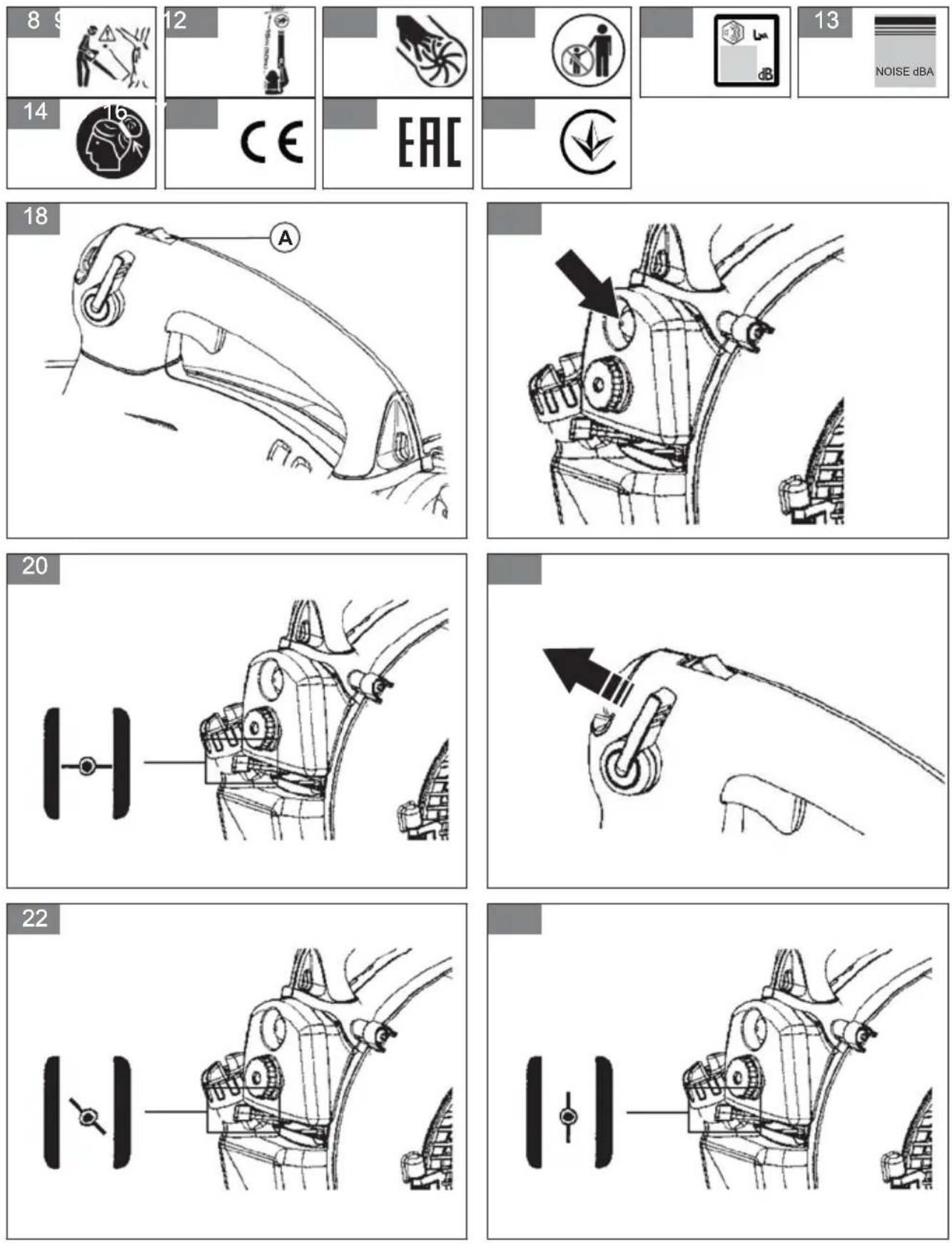

Šalto variklio užvedimas PERSPĖJIMAS: Nevyniokite starterio virvės sau ant rankos. PASTABA: Nelaikykite gaminio pėda. PASTABA: Netraukite starterio virvės iki pat galo. Nepaleiskite starterio virvės rankenos, kai ji ištraukta. Tai gali pakenkti gaminiui. Pasižymėkite: Jei variklis sustoja, perkelkite oro sklendės rankenėlę į uždarytą padėtį ir vėl atlikite paleidimo veiksmus.

1. Į kuro bakelį pripilkite švaraus kuro mišinio.

2. 10 kartų paspauskite kuro siurblio pūslelę, kol kuras

užpildys pūslelę. Kuro siurblio pūslelė neturi būti pilna kuro.(Fig 20. )

3. Perkelkite variklio oro sklendės rankenėlę į viršutinę

FULL CHOKE padėtį.(Fig 21. )

4. Pasukite reguliuojamą greičio valdiklį iki galo pagal

laikrodžio rodyklę.(Fig 22. )

5. Kairiąja ranka laikykite įrenginio korpusą ant grindų.

6. Perkelkite oro sklendės rankenėlę į 1/2 padėtį ir

patraukite starterio virvės rankenėlę, kol variklis pasileis ir pradės veikti.(Fig 23. )

7. Apie 10 sekundžių palaukite, kol variklis įšils.

8. Nuspauskite iki galo ir laikykite akceleratoriaus

gaiduką atlikdami visus likusius veiksmus.

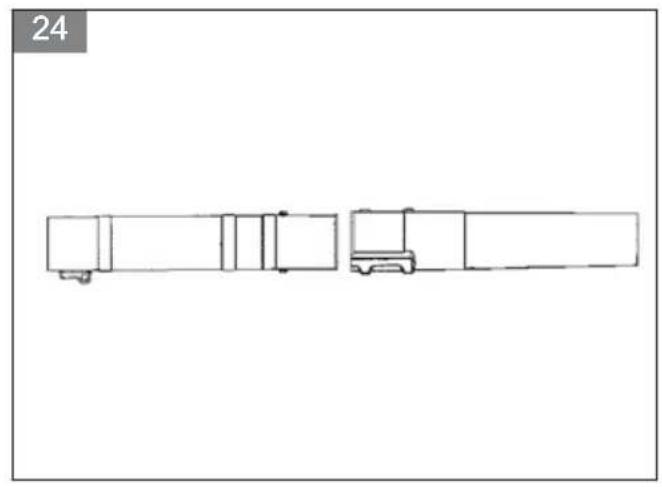

9. Nustatykite oro sklendės rankenėlę į padėtį OFF

CHOKE (atidaryta).(Fig 24. )

10. Palaukite apie 1 minutę, kol variklis įšils.

Šilto variklio užvedimas

1. Paspauskite akceleratoriaus gaiduką ir laikykite jį

2. Oro sklendės rankenėlę perjunkite į 1/2 padėtį.

3. Greitai patraukite starterio virvės rankenėlę, kai

varikliui veikiant traukiate akceleratoriaus gaiduką.

4. Nustatykite oro sklendės rankenėlę į padėtį OFF

CHOKE (atidaryta). Norėdami sustabdyti variklį

• Paspauskite ir atleiskite variklio STOP (išjungimo) jungiklį. Jungiklis automatiškai grįžta į ON padėtį. Prieš bandydami iš naujo paleisti gaminį palaukite 7 sekundes, kad įsitikintumėte, jog jungiklis atsistatė. Antgalio naudojimas

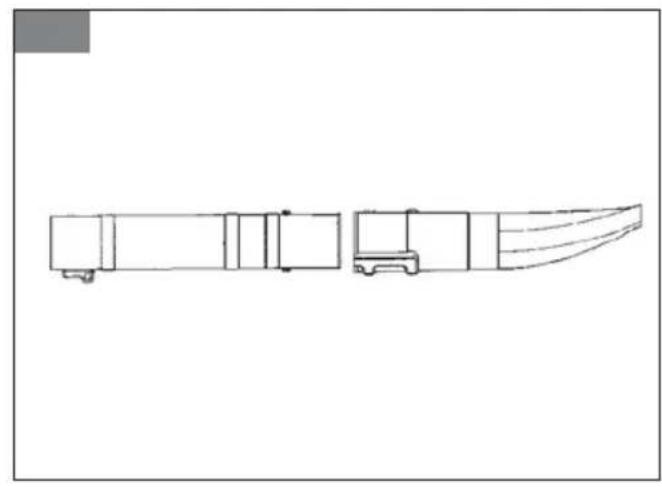

• Standartinį antgalį naudokite, kai reikalingas tikslumas ir didelė oro srauto koncentracija.(Fig 25. )

• Didelio greičio antgalį naudokite, kai reikia pūsti platesne oro srove ir reikalingas didelis oro greitis. (Fig 26. ) Pūstuvo antgalio reguliavimas

1. Pasukite antgalį į kairę, kad atjungtumėte įkišamą

2. Perkelkite antgalį į tinkamą padėtį.

3. Pasukite antgalį į dešinę, kol išgirsite spragtelėjimą.

Norint siurbti Prieš pradėdami siurbimą, pasirūpinkite reikiama saugos įranga. PERSPĖJIMAS: Prieš naudodami įsitikinkite, kad surinkimo maišas nepažeistas, o užtrauktukas užtrauktas. Nenaudokite maišo jei jis pažeistas. Taip išvengsite skriejančių atplaišų sukeliamų pažeidimų. Atliekant operacijas kairiąja ranka išauga rizika. Neprisilieskite kūnu prie išleidimo angos srities. PERSPĖJIMAS: Nepaleiskite pūstuvo, jei įvado dangtelis atidarytas arba pažeistas (nebent pritvirtintas siurbimo vamzdis).

• Dirbant su pūstuvu surinkimo maišas turi kabėti ant peties diržo. Diržas turi būti uždėtas ant peties viršaus.

• Paleiskite pūstuvą. Laikykite instrukcijų, pateikiamų skyriuje „Įjungimas ir išjungimas“ Prieš paleidžiant variklį psl. 217 . Perskaitykite saugos nurodymus SAUGA psl. 214

Surinkimo maišo ištuštinimas PERSPĖJIMAS: Visada apžiūrėkite surinkimo maišą. Prieš naudodami įsitikinkite, kad jis nepažeistas, o užtrauktukas užtrauktas. Nenaudokite pažeisto maišo. Jus gali sužeisti lekiančios šiukšlės. Būkite atsargūs, kai atliekamos operacijos kaire ranka. Nelieskite išleidimo angos srities.

2. Užtraukite šone esantį užtrauktuką.

3. Ištuštinkite surinkimo maišą.

PERSPĖJIMAS: Prieš valydami, taisydami arba prižiūrėdami gaminį perskaitykite ir supraskite saugos skyrių. Priežiūros grafikas Būtinai vadovaukitės priežiūros grafiku. Priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai skiriasi, jei gaminio nenaudojate kasdien. Atlikite tik šiame vadove nurodytus priežiūros darbus. Dėl kitų, šiame vadove neminimų priežiūros darbų kreipkitės į patvirtintą techninės priežiūros centrą. Kasdienė techninė priežiūra

• Nuvalykite išorinius paviršius.

• Ištirkite greičio valdymo ir akceleratoriaus gaiduko funkciją. Pakeiskite pažeistas dalis.

• Patikrinkite išjungimo jungiklį. Jei būtina, pakeiskite jį.

• Patikrinkite greitį tuščiąja eiga.

• Išvalykite oro filtrą Jei būtina, pakeiskite jį.

• Įsitikinkite, ar įleidimo angos dangtelis gali būti užfiksuotas uždarytoje padėtyje. Įsitikinkite, kad sparnuotė švari.

• Priveržkite visas veržles ir varžtus.

• Patikrinkite gaubtus, ar juose nėra įtrūkimų.

• Įsitikinkite, kad surinkimo maišas nepažeistas ir nesugadintas užtrauktukas. Jei reikia, pakeiskite maišą. Savaitinė techninė priežiūra

• Patikrinkite starterio mechanizmo, starterio virvės ir įtempimo spyruoklės būklę. Pakeiskite visas apgadintas dalis.

• Patikrinkite oro įsiurbimo įtaiso ant starterio mechanizmo būklę. Išimkite šiukšles, jei oro įsiurbimo anga užsikimšo.

• Nuvalykite uždegimo žvakės išorinę pusę. Išimkite ją ir patikrinkite tarpą tarp elektrodų. Nustatykite, kad tarpas būtų 6 mm, arba pakeiskite uždegimo žvakę.

• Nuvalykite sparnuotės peilius.

• Nuvalykite kibirkščių sulaikymo tinklelį ir, jei reikia, pakeiskite jį (netaikoma duslintuvams su katalizatoriumi).

• Nuvalykite karbiuratoriaus zoną.

• Išvalykite oro filtrą Mėnesinė techninė priežiūra

• Patikrinkite starterio virvės rankenėlę ir starterio virvę.

• Išvalykite kuro baką.

• Išvalykite karbiuratorių ir jo aplinkinę zoną.

• Nuvalykite sparnuotės peilius.

• Patikrinkite, ar kuro žarnelės nesutrūkusios ar kitaip nepažeistos. Jei reikia, pakeiskite

• Pakeiskite kuro filtrą kuro bakelyje.

• Patikrinkite visus laidus ir jungtis.

• Pakeisti uždegimo žvakę

• Pakeiskite oro filtrą. Kasmetinė techninė priežiūra

• Patikrinkite uždegimo žvakę.

• Nuvalykite išorinius karbiuratoriaus paviršius ir aplinkinę zoną.

• Išvalykite aušinimo sistemą.

• Patikrinkite kibirkščių sulaikymo tinklelį.

• Patikrinkite kuro filtrą.

• Patikrinkite, ar nepažeista kuro žarnelė.

• Patikrinkite visus laidus ir jungtis. Kas 50 val. atliekama priežiūra

• Patvirtintame techninės priežiūros centre suremontuokite arba pakeiskite duslintuvą. Greičio tuščiąja eiga reguliavimas

• Prieš reguliuodami greitį tuščiąja eiga įsitikinkite, kad oro filtras švarus, o oro filtro dangtelis pritvirtintas.

• Reguliuokite greitį tuščiąja eiga greičio tuščiąja eiga reguliavimo varžtu T, kurį nurodo žymė „T“. (Fig 27. )

• Greitis tuščiąja eiga yra tinkamas, kai variklis tolygiai veikia visose padėtyse.

1. Norėdami padidinti greitį pasukite greičio tuščiąja

eiga reguliavimo varžtą pagal laikrodžio rodyklę.

2. Norėdami sumažinti greitį pasukite greičio tuščiąja

eiga reguliavimo varžtą prieš laikrodžio rodyklę. Kibirkščių sulaikymo tinklelio priežiūra Valykite kibirkščių sulaikymo tinklelį vieliniu šepečiu. Aušinimo sistemos valymas Nuvalykite aušinimo sistemos dalis šepečiu. (Fig 28. ) Uždegimo žvakės tikrinimas PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jį sunku paleisti arba jis netinkamai veikia tuščiąja eiga.

239 - 001 - 06.07.2017

219• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų: a) Įsitikinkite, kad tinkamai sureguliuotas greitis tuščiąja eiga. b) Įsitikinkite, kad naudojate tinkamą kuro mišinį. c) Patikrinkite, ar oro filtras yra švarus.

• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodų. Žr. TECHNINIAI DUOMENYS psl. 220

• Esant reikalui pakeiskite uždegimo žvakę.

Oro filtro priežiūra Kaip išvalyti oro filtrą

1. Nuimkite oro filtro dangtelį ir išimkite oro filtrą. (Fig

2. Išplaukite oro filtrą šiltame muiluotame vandenyje.

Prieš sumontuodami oro filtrą, palaukite, kol jis išdžius.

3. Pakeiskite oro filtrą, jei jis toks purvinas, kad jo

nebeįmanoma išplauti. Visada pakeiskite pažeistą oro filtrą.

4. Jei gaminyje naudojamas poroloninis oro filtras,

naudokite oro filtrų alyvą. Oro filtrų alyvą naudokite tik porolono filtrui. Nenaudokite alyvos veltiniam oro filtrui. TECHNINIAI DUOMENYS gaminys B2126 (125B28HV) BV2126 (125B28HV) Variklio specifikacija Cilindro darbinis tūris cm

Tarpas tarp elektrodų mm 0,6 0,6 Kuro bakelio tūris cm

Greitis tuščiąja eiga min

2800–3200 2800–3200 Didžiausios galios greitis min

Galia kW 0,8 0,8 Uždegimo žvakė RCJ-6Y RCJ-6Y Didžiausio greičio pūtimo režimas min

Didžiausio griečio siurbimo režimas min

– 7500 Išmetalų filtro charakteristikų ilgaamžiškumo laikotarpis h 50 50 Triukšmo ir vibracijos duomenys Atitinkamas vibracijos lygis rankenėlėse su įtaisytais pūstuvo vamzdžiais ir antgaliu (originalus) – žr. 1 pastabą m/s

8,3 8,3 Atitinkamas vibracijos lygis rankenėlėse su įtaisytais siurbimo vamzdžiais ir antgaliu (originalus), kair./dešin. – žr. 1 pastabą m/s

--/-- 6,4/8,3 Atitinkamas garso slėgio lygis operatoriaus ausims išmatuoja- mas pagal ISO 22868, įrenginiuose su įtaisytais pūstuvo vamzdžiais ir antgaliu (originalus) dB (A) 94 99 Atitinkamas garso slėgio lygis operatoriaus ausims išmatuoja- mas pagal ISO 22868, įrenginiuose su įtaisytais siurbimo vamzdžiais (originalūs) dB (A) – 99 Triukšmo lygis, garantuotas (L

) – žr. 2 pastabą dB (A) 107 107 Triukšmo lygis, išmatuotas – žr. 2 pastabą dB (A) 106 106

Gaminio matmenys Svoris (be kuro, bet su pūstuvo vamzdžiu ir prijungtu standarti- niu antgaliu) kg 4,3 4.4 1 pastaba. Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1 m/s

tipiška statistinė sklaida (standartinis nuok- rypis). 2 pastaba. Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia ({L

) pagal EB direktyvą 2000/14/ EB. Pateiktas įrenginio garso stiprumo lygis buvo išmatuotas naudojant didžiausią garsą sukeliantį originalų pjovimo įtai- są. Skirtumas tarp garantuojamosios ir matuojamosios garso galios yra tas, kad pagal Direktyvą 2000/14/EB garan- tuojamoji garso galia apima ir matavimo rezultatų sklaidą bei nukrypimus tarp skirtingų to paties modelio įrenginių. 3 pastaba. Pateiktuose duomenyse apie ekvivalentinį įrenginio garso slėgio lygį yra 1 dB (A) tipiška statistinė sklaida (standartinis nuokrypis). Ventiliatorius Gaminys B2126 BV2126 Tipas Radialinis ventiliator- ius Radialinis ventiliator- ius Maksimalus oro greitis, standartinis antgalis km/h 217 217 Maksimalus oro greitis, didelio greičio antgalis* km/h 273 273 Oro tūris pūtimo režimu kub. pė- dos / min

• kai kurių modelių papildoma įranga PRIEDAI B2126 Patvirtinti priedai Tipas Didelio greičio antgalis 545 119 502

EB ATITIKTIES DEKLARACIJOS TURINYS

Mes, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN , savo atsakomybe pareiškiame, kad pateiktas gaminys: Aprašas Gasoline Blower / Blower- Vacuum Gamintojas Jonsered Platforma / tipas / modelis Platforma 125B28HV, ati- tinkanti modelį B2126, BV2126 Aprašas Gasoline Blower / Blower- Vacuum Partija Serijos numerių data nuo

visiškai atitinka šias ES direktyvas ir reikalavimus:

239 - 001 - 06.07.2017

221D Direktyva / reikalavimas Aprašas 2006/42/EC „dėl mašinų“ 2014/30/EU „dėl elektromagnetinio su- derinamumo“ 2000/14/EC „dėl triukšmo lauke“ Taikomi tokie darnieji standartai ir (arba) techninės specifikacijos: EN ISO 12100, EN ISO 1186-1, CISPR 12, ISO 14982 Pagal 2000/14/EC direktyvos V priedą nustatytosios garso vertės pateikiamos šios instrukcijos techninių duomenų skyriuje iri pasirašytoje EB atitikties deklaracijoje. SMP Svensk Maskinprovning AB atliko neatlygintiną tyrimą bendrovės „Husqvarna AB“ vardu ir pateikia EB komisijos 2006/42/EC direktyvos dėl mašinų atitikties sertifikatą. Šis sertifikatas, kaip nurodyta pasirašytoje EB atitikties deklaracijoje, galioja visoms gamybos vietoms ir kilmės šalims, nurodytoms gaminio etiketėje. Pristatytas Gasoline Blower / Blower-Vacuum atitinka kontrolę praėjusį pavyzdį.
