NAUDOJIMO INSTRUKCIJA LM 2147 CMDAE JONSERED

Kadangi gaminis nuolat derinamas, įmonė palieka sau teise keisti techninius duomenys, apie kuriuos yra nurodyta šioje instrukcijoje, be išankstinio pranešimo. Instrukcija buvo paruošta įvairių vejapjovės modelių vartojimui, kurios tūri įvairias forma ir įrengimus.

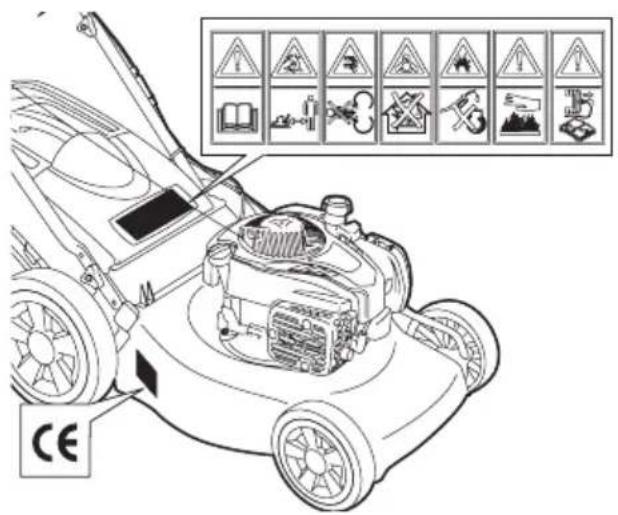

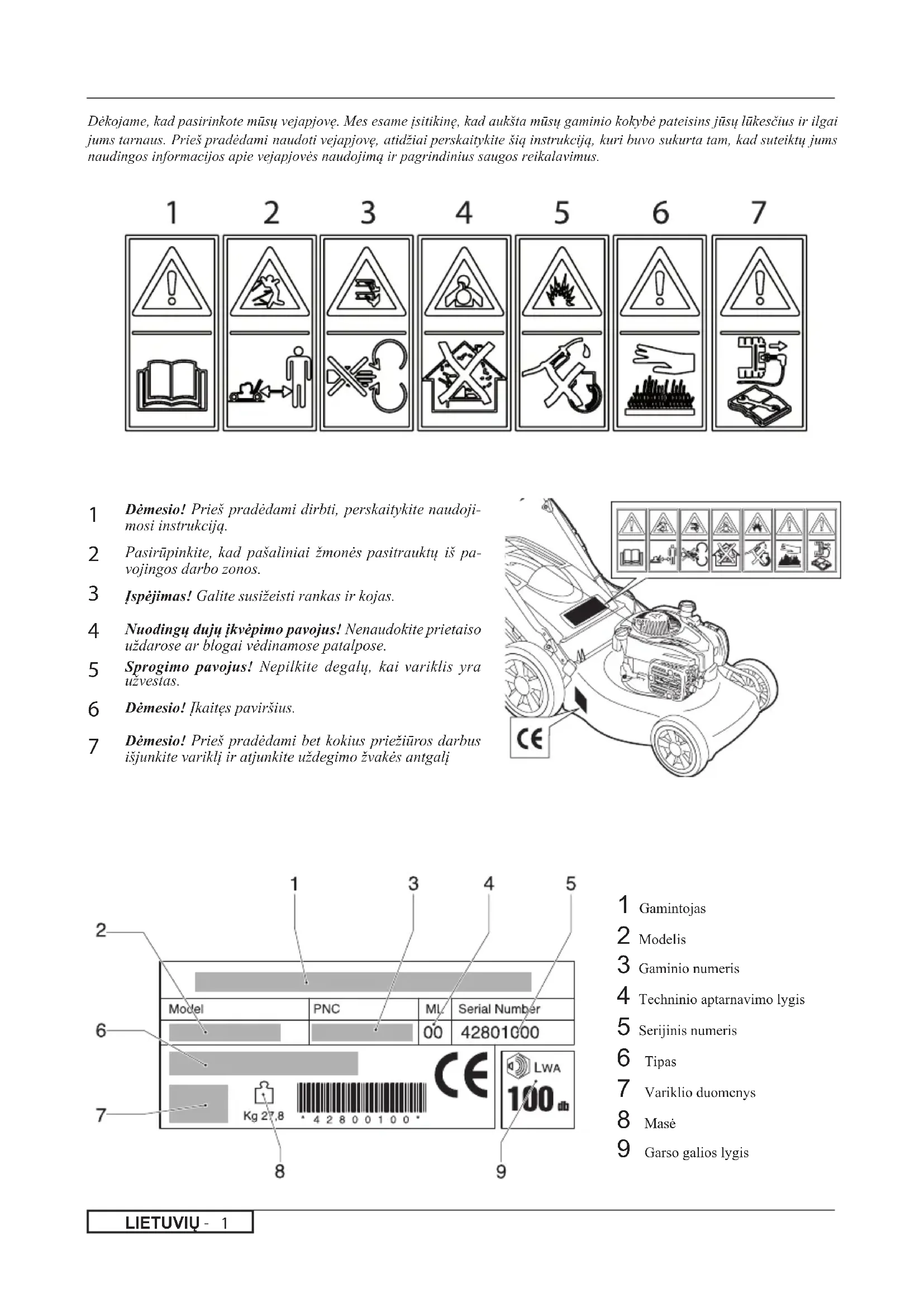

Dėkojame, kad pasirinkote mūsų vejapjovę. Mes esame įsitikinę, kad aukšta mūsų gaminio kokybė pateisins jūsų lūkesčius ir ilgai jums tarnaus. Prieš pradėdami naudoti vejapjovę, atidžiai perskaitykite šią instrukciją, kuri buvo sukurta tam, kad suteiktų jums naudingos informacijos apie vejapjovės naudojimą ir pagrindinius saugos reikalavimus. Dėmesio! Prieš pradėdami dirbti, perskaitykite naudoji- mosi instrukciją. Pasirūpinkite, kad pašaliniai žmonės pasitrauktų iš pa- vojingos darbo zonos. Įspėjimas! Galite susižeisti rankas ir kojas. Nuodingų dujų įkvėpimo pavojus! Nenaudokite prietaiso uždarose ar blogai vėdinamose patalpose. Sprogimo pavojus! Nepilkite degalų, kai variklis yra užvestas. Dėmesio! Įkaitęs paviršius. Dėmesio! Prieš pradėdami bet kokius priežiūros darbus išjunkite variklį ir atjunkite uždegimo žvakės antgalį 1 Gamintojas 2 Modelis 3 Gaminio numeris 4 Techninio aptarnavimo lygis 5 Serijinis numeris 6 Tipas 7 Variklio duomenys 8 Masė 9 Garso galios lygisLIETUVIŲ - 2 Nurodymas a) Jaunesni nei 16 metų ir su vejapjovės naudojimo nuro- dymais nesusipažinę asmenys jos naudoti negali. b) Naudojantis vejapjovę asmuo darbo teritorijoje atsako už pašalinių asmenų saugumą. Kai vejapjovė įjungta, vaikai ir naminiai gyvūnai turi būti atokiau nuo prietaiso. c) Prietaisu galima tik pjauti žolę. Negalima jo naudoti kitais tikslais (pvz. lyginti kurmių išraustos žemės ar skruzdėlynų). d) Dirbkite tik pakankamai apšviestoje teritorijoje. e) Prieš pradėdami pjauti patikrinkite, ar žolėje nėra pašalinių daiktų, kuriuos vejapjovė gali išsviesti. Pjaudami stebėkite, ar neliko jų pjaunamoje teritorijoje. Paruošimas/veikimo būdas a) Pjaudami avėkite patvarius batus ir ilgas kelnes. b) Prieš pradėdami pjauti patikrinkite, ar peilis ir peilio tvir- tinimo varžtas yra gerai pritvirtinti. Jei peilis sugadintas, jis turi būti pakeistas. c) Turite išjungti variklį, nuimti uždegimo žvakės antgalį ir palaukti, kol peilis nustos judėti prieš:

• transportuodami, perkeldami arba paimdami prietaisą iš darbo teritorijos;

• atlikdami remonto ir valymo darbus bei peilio apžiūrą;

• nustatydami pjovimo aukštį;

• palikdami prietaisą be priežiūros. Dėmesio! Užvedus variklį, peilis iš karto pradeda suktis. d) Dėmesio! Kuras gali lengvai užsidegti:

• Laikykite kurą tik jam skirtuose bakuose.

• Baką pildykite tik atvirame ore ir jokiu būdu tai darydami nerūkykite.

• Prieš užvesdami variklį, baką visiškai užpildykite benzinu. Kai variklis įjungtas ar dar šiltas, niekada neatidarykite bako dangtelio ir nepilkite benzino.

• Jei išpylėte benziną, niekada nebandykite užvesti variklio. Pastatykite prietaisą kitoje vietoje ir saugokite nuo galimo ugnies židinio, kol išgaruos benzinas.

• Gerai užsukite bako dangtelį. e) Prietaisai su vidaus degimo varikliu, siekiant išvengti apsinuodijimo pavojaus, neturi būti užvedami uždarose patalpose. f) Pjaudami eikite, niekada nebėkite. g) Kai norėsite prietaisą apsukti, arba kai jį trauksite savęs link, būkite ypatingai atsargūs. h) Jei dirbate šlaituose ar pakalnėse, turite imtis ypatingų atsargumo priemonių:

• avėkite neslystančius batus;

• atsargiai vaikščiokite;

• dirbdami eikite aplink kalvą, o ne į kalną ar pakalnę;

• keisdami eigos kryptį, būkite labai atsargūs;

• nedirbkite pernelyg stačiuose šlaituose.

i) Vejapjovės negalima naudoti, jei apsaugos įrenginiai

(dangtis, žolės surinktuvas ir t.t) sugadinti, netinkamai įmontuoti arba jų visiškai nėra. j) Dėl netinkamai įmontuotos žolės surinkimo ar išmetimo įrangos, peiliai gali pakelti į orą ir išsviesti papuolusius daiktus. SAUGUMO NUORODOS k) Saugumo sumetimais variklio apsisukimų skaičius negali viršyti duomenų, pateiktų ant gaminio etiketės. l) Pagal naudojimo nurodymus atsargiai užveskite variklį. Kai variklis įjungtas, niekada nelieskite ir nekiškite kojų ar rankų po vejapjovės korpusu. Apsauginio dangčio liesti taip pat negalima.. m) Užvesdami variklį bei dirbdami, nekelkite aukštyn galinės vejapjovės dalies. n) Jei peiliai susidūrė su kokia nors kliūtimi, reikia nedel- siant išjungti variklį ir nuimti uždegimo žvakės antgalį. Vejapjovė turi būti patikrinta įgaliotame techninės priežiūros centre. Priežiūra ir saugojimas a) Visos veržlės, sraigtai ir varžtai visada turi būti gerai priveržti, kad jūsų vejapjovė būtų paruošta saugiam darbui. b) Niekada nestatykite prietaiso (kai jo bakas pilnas kuro) tokiose vietose, kur kuro garai galėtų pasiekti atviros ugnies šaltinį ar kibirkštis. c) Tik varikliui atvėsus, gaminį galite padėti į patalpą. d) Ant variklio, duslintuvo, akumuliatoriaus tvirtinimo skyriaus ir kuro bako neturi būti žolės, lapų ir tepalo. Taip sumažės gaisro rizika. e) Nuolat tikrinkite, ar vejapjovės žolės surinktuvas nesusidėvėjo. f) Reikia nedelsiant pakeisti susidėvėjusias arba pažeistas vejapjovės detales. g) Jei reikia išpilti iš bako benziną, tai darykite tik atvi- rame ore. h) Pagal nurodymus sumontuokite peilius. Naudokite tik tokius peilius, ant kurių yra nurodytas gamintojas (ar jo ženklas) arba tiekėjas ir pažymėtas užsakymo numeris.

ŽEMUTINIŲ RANKENŲ MONTAVIMAS (Žemutinių) AUKŠTUTINIŲ RANKENŲ MONTAVIMAS (Aukštutinių) RANKENŲ REGULIAVIMAS MULČIAVIMO KAMŠČIO ĮSTATYMAS (tik tiems modeliams, kur tai įeina į sudėtį) Norėdami pjauti žolę mulčiavimo sistema (žolė nesurenkama), pakelkite apsauginį dangtį, įmontuokite kamštį ir pritvir- tinkite spyruoklę, kaip parodyta.

PJOVIMO AUKŠČIO NUSTATYMAS

1 Viršutinė rankena 2 Kuro siurbliukas 3 Viršutinės rankenos tvirtinimo sparnuotoji veržlė 4 Žolės surinktuvas 5 Alyvos bakelio dangtelis 6 Variklio alyvos išleidimo varžtas 7 Korpusas 8 Pjovimo aukščio nustatymo svirtis 9 Uždegimo žvakė 10 Kuro bako dangtelis 11 Variklio starterio rankenėlė 12 Apsauginis dangtis

14 Variklio stabdymo svirtis 15 Pavaros reduktorius 16 Uždegimo raktas 17 Pagerintos automatinės pavaros greičio svirtis 18 Pavaros sankabos svirtis Prieš pradėdami pjauti, pašalinkite iš žolės visus pašalinius daiktus, o pjaudami stebėkite ar jų neliko pjaunamame plote. Užvesdami variklį bei dirbdami, nekelkite aukštyn galinės vejapjovės dalies. Kai variklis įjungtas, niekada nelieskite ir nekiškite kojų ar rankų po vejapjovės korpusu. Apsauginio dangčio liesti taip pat negalima.

Dirbkite tik tinkamai uždėję žolės surinktuvą arba apsauginį dangtį. Prieš nuimdami žolės surinktuvą arba nustatydami pjovimo aukštį, išjunkite variklį. Kai variklis įjungtas, niekada nelieskite ir nekiškite kojų ar rankų po vejapjovės korpusu. Apsauginio dangčio liesti taip pat negalima. APRAŠYMAS APSAUGINIO MONTAVIMAS (jeigu dar nesurinktas) Kaip pavaizduota E1 paveikslėlyje, laidams prie rankenos pritvirtinti naudokite pridedamus diržus. Tvirtindami neįtempkite laidų pernelyg stipriai.LIETUVIŲ - 4 VEIKIMAS VARIKLIO PARUOŠIMAS (Piešinis JI) Skaitykite variklio gamintojo pateiktą naudojimosi instrukciją. Dėmesio: prieš naudodami vejapjovę, į variklį pripilkite alyvos. VARIKLIO UŽVEDIMAS (Piešinis J II) Paruošę prietaisą, galite užvesti variklį: a) Prispauskite variklio stabdymo svirtį (14) prie viršutinės rankenos, taip paruošite variklį užvedimui. Užvesdami variklį ir darbo metu, laikykite stabdymo svirtį pritrauktą - taip stabdžių trinkelė bus atitraukta nuo smagračio. b) Varikliai su degalų pildymo sistema: Variklio naudojimo instrukcijoje pateikta daugiau nuorodų. c) Variklio užvedimas: Rankinis užvedimas (prispauskite variklio stabdymo svirtį (14) prie viršutinės rankenos). Variklio starterio rankenėlę (11) nestipriai patraukite, kol, veikiant kompresijai, pajusite pasipriešinimą. Atleiskite rankenėlę ir stipriai patraukite. ELEKTRINIS PALEIDIMO BŪDAS. (prispauskite variklio stabdymo svirtį (14) prie viršutinės rankenos). Įstatykit elektros šakute (G)į variklio elektros rozete (H). Pasukit uždegimo raktą (16) DEMESIO! Ašmenys pradeda suktis tik paleidus variklį. Dirbdami laikykite variklio stabdymo svirtį (14) pritraukta. Jei ją atleisite, variklis išsijungs. PJOVIMAS Norėdami pjauti žolę, stumkite prietaisą rankomis arba įjunkite automatinę pavarą. Automatinė pavara įjungiama nuspaudžiant sankabos svirtį (17 - 18) (Piešinis J III); laikykite pavaros sankabos svirtį prispaustą prie vejapjovės rankenos. Atsargiai: įjunkite sankabą tik veikiant varikliui. Automatinę pavarą išjunkite atleisdami sankabos svirtį (18). SANKABOS MOVOS KABELIO REGULIAVIMAS (tik savaeigiams variantams) Svarbu: jei, spaudžiant sankabos svirtį, neįsijungia automatinė priekinė pavara, reikia sureguliuoti sankabos troselį. Įkiškite spyruoklę (P) į vieną iš kiaurymių (R) arba (S).

DĖMESIO! Prieš atlikdami techninės priežiūros darbus išjunkite variklį ir nuimkite uždegimo žvakės antgalį.. Keturtakčiuose varikliuose reikia patikrinti alyvos lygį, papildyti, o jei ji nešvari - pakeisti. Daugiau informacijos rasite variklio naudojimosi in- strukcijoje. Nuolat tikrinkite vejapjovę ir pašalinkite korpuso apačioje susikaupusią žolę. Valydami vejapjovę niekada nepilkite ant jos vandens, nes galite sugadinti elektrinį starterį. Būkite atsargūs, nes duslintuvas gali būti karštas. Dažnai tikrinkite, ar rotaciniai peiliai nėra pažeisti. ei vejapjovės peilis atsimušė į kokį nors kietą daiktą, prietaisas turi būti patikrintas įgaliotame techninės priežiūros centre. Apatinės korpuso dalies valymas Mašina turi būti išjungta, nejudančioje padėtyje. - Vandens žarnos antgalį (22) prijunkite prie korpuse esančios jungties. Paleiskite vandenį. - Užveskite variklį (peilis sukasi) ir palikite jį keletą minučių užvestą. - Baigę valyti išjunkite variklį, nutraukite vandens tiekimą, atjunkite vandens žarną nuo jungties ant korpuso. 3–4 kartus paspauskite ant karbiuratoriaus esantį kuro siurblį (2). Prieš traukdami mašiną savęs link, išjunkite pavarą ir pastumkite mašiną pirmyn apie 10 cm.LIETUVIŲ -

ROTACINIS Norėdami nuimti peilį (23), atsukite varžtą (24). Patikrinkite peilio laikiklį (25), poveržles (26), pleištą (27) ir, jei reikia, pakeiskite.

Prieš pirmą karą paleidžiant variklį rekomenduojama maždaug 2 – 3 valandas pakrauti bateriją Jeigu bateriją paleidimo metu duoda mažą įtampą, pakraukite ją 24 valandas. Paleidžiant nelaikykite startą paspaustu ilgiau, nei 5 sek.

AKUMULIATORINĖS BATERIJOS TECHNINIS AP-

TARNAVIMAS. SVARBI PASTABA: Teisingam akumuliatorinės baterijos (29) techniniam aptarnavi- mui, ypač ruošiant ją ilgai prastovai, tam, kad perkrauti nebūtinai reikalinga išimti ją iš skyriaus, paprastai padarykite sekantį:

1) Atjunkit kontaktą (30)

2) Laikykit bateriją vėsoje sausoje vietoje.

3) Prieš naudojant perkraukite ją kambarinėje temperatūroje

4) Prieš naudojant vėl prijunkit kontaktą (30)

Šios baterijos turi markiruote su užrašu „uždaroji dėžė utilizavimo atliekoms“, turi simbolį Pb ( bate- rija turi savo sudėtyje šviną) ir neturi būti utilizuotos buitinių atliekų konteineriuose. Vartotojas pagal įstatymus privalo perduoti išnaudotas akumuliatorines baterijas į specialų surinkimo punktą ar gražinti jų pardavėjui.

AKUMULIATORINĖS BATERIJOS UTILIZACIJA. Montuodami patikrinkite, ar pleištas (27) įstatytas į ašį, o peilis pritvirtintas taip, kad ašmenys būtų nukreipti variklio sukimosi kryptimi. Peilis turi būti pritvirtintas varžtu (24) ir jo užveržimo momentas turi būti 5.34 Kgm (52.4 Nm). Jeigu garantinio laikotarpio metu dėl nekokybiškos gamybos at- siras bet kurios dalies gedimų, kompanija „Husqvarna AB“ savo įgaliotųjų serviso specialistų pagalba atliks klientui nemokamą remontą ar pakeis dalys su sąlyga, kad a) Dėl gedimo bus tiesioginiai pranešta remonto įgaliotajam specialistui; b) Bus pateikti pirkimo įrodymai c) Gedimas atsitiko ne dėl nedėmesingo ar netinkamo vartojimo ir ne dėl nauduotojo neteisingos reguliotės; d) Gedimas atsirado ne dėl natūralaus nusidėvėjimo priežasčių; e) Jeigu šis prietaisas nebuvo serviso aptarnavime ar nebu- vo remontuojamas, nebuvo demontuotas ir jo atžvilgiu nebuvo kokio nors kito žmogaus įsikišimo, kuris neturėjo tam„Husqvarna AB“ įgaliojimų; f) Jeigu šis prietaisas nebuvo nuomojamas; g) Jeigu šis prietaisas nebuvo vartojamas už tos šalies ribų, kurioje jis buvo nupirktas; h) Jeigu šis prietaisas nebuvo vartojamas komercijos tik- slams. Ši garantija yra papildoma ir jokiu būdu nesumažina kliento teisų. Surišti su žemiai išdėstytu gedimai nekompensuojami, todėl yra labai svarbu kad Jus susipažintum su šia Operatoriaus Instrukciją ir suprastum kaip reikia dirbti ir kaip reikia atlikti šio prietaiso techninį aptarnavimą: Gedimai, kuriems netaikoma šia garantiją: - Pažeistų ar nusidėvėjusių ašmenų keitimas; - Gedimai, kurie atsirado dėl pirminio gedimo pranešimo nebuvimo; - Gedimai, kurie atsirado dėl staigaus stūmio; - Gedimai, kurie atsirado dėl instrukcijų ar rekomendacijų neprisilaikymo eksploatavimo metu, kurios yra aprašytos šioje Operatoriaus Instrukcijoje. - Atiduotiems į nuomą prietaisams ši garantija netaikoma; - Toliau įvardinti gaminiai skaitosi turintieji palinkimą nusidėvėjimui ir jų tarnybos terminas priklauso nuo regulia- raus techninio aptarnavimo, todėl dėl jų paprastai nereiškia jokių teisminių pretenzijų dėl garantinių įsipareigojimų: Ašmenys, Elektros tinklų kabeliai, Pavaros diržai. DĖMESI0! „Husqvarna AB“ neprisiima sau atsakomybės šios garantijos ribose dėl tų gedimų, kurie pilnai ar dalinai, tiesioginiai ar netiesioginiai atsirado dėl atsarginių dalių ar papildomų dalių pastatymo, kurios nebuvo „Husqvarna AB“ pagamintos ar patvirtintos ar jeigu prietaisas buvo pakeistas kakiu nors kitu būdu.LIETUVIŲ - 6 ATITIKTIES DEKLARACIJA Aš, žemiau pasirašęs Claes Losdal , Husqvarna AB, Drottninggatan, SE-561 82 Huskvarna, Sweden (laikytojas techninę dokumentaciją) liudiju, kad ši vejapjovė: Kategorija ....................................................... Ritulinė benzininė sukimosi mašina Gamintojas ..................................................... Husqvarna AB Tipas ................................................................................................................A Versija .............................................................................................................B Apiėmimo plotis .............................................................................................C Garantuojamas garso galios lygis ...................................................................D Išmatuotas garso galios lygis (matavimo neapibrěżtis) K= 1 dB(A) .............E Garso slėgio lygis klausai (matavimo neapibrěżtis) K= 1 m/s

.....................G Pjaunamojo įtaiso rūšis ..................................................sukantis antgalis Serijos nustatymas .........................................................Žiūrėkit šio produkto nominalinių reikšmių etiketė Atitikties nustatymo procedūra ..................................ANNEX VI MOD. LM2147CM, LM2147CMD, LM2147CMDAE Gavusios pranešimą instancijos ......................................Nr. 0470 - NEMKO AS Gaustadalleen 30 - PO Box 73 Blindern 0314 OSLO - Norway
