KÄYTTÖOHJE LM 2147 CMDAE JONSERED

OHJEKIRJA (Alkuperäisen ohjeen kaannos)

F1 TARKEAA TIETOA: Lue namohjeet houlellsesti ja varmlsta, etta olet ymmartanyt ne, ennen

kuin alat kayttta tata laitetta ja sailyta myohempaa tarvetta varten

Jatkuvan tuotteen parannusohjelman tahden valmistaja pidattaa oikeuden vaihtaa ilman ennakkovaroitusta tassohjekirjasessa mainittuja teknisia yksitsyikohtia.

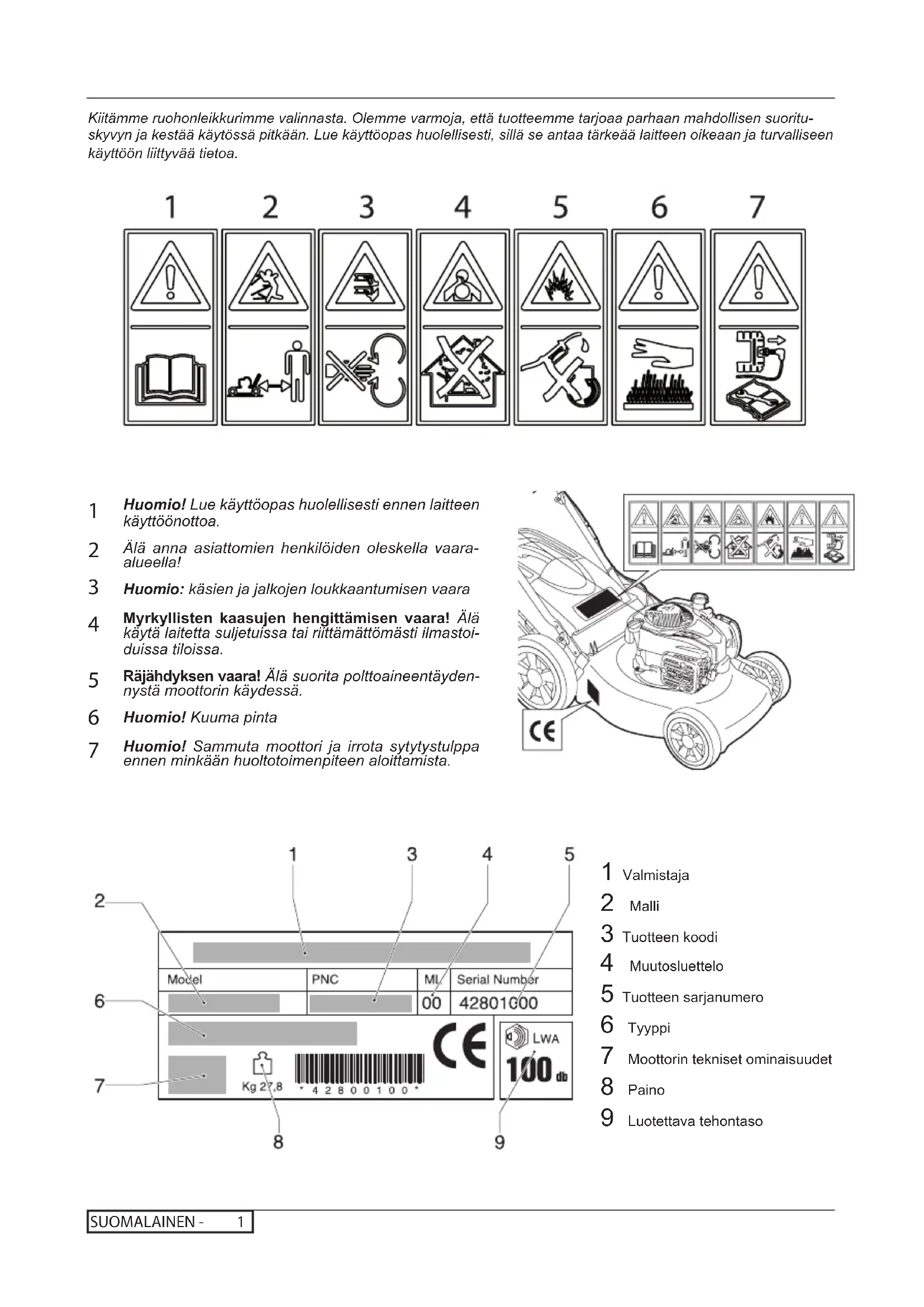

Kiitämme ruohonleikkurimme valinnasta. Olemme varmoja, etta tuotteemme tarjoaa parhaan mahdollisen suoritu-skyvyn jakestaa kaytossa pitkaan. Lue kayttöpas huolellisesti, sill se antaa tärkeaa laitteen oikeaan ja turvalliseen kayttoon liittyvää tietoa.

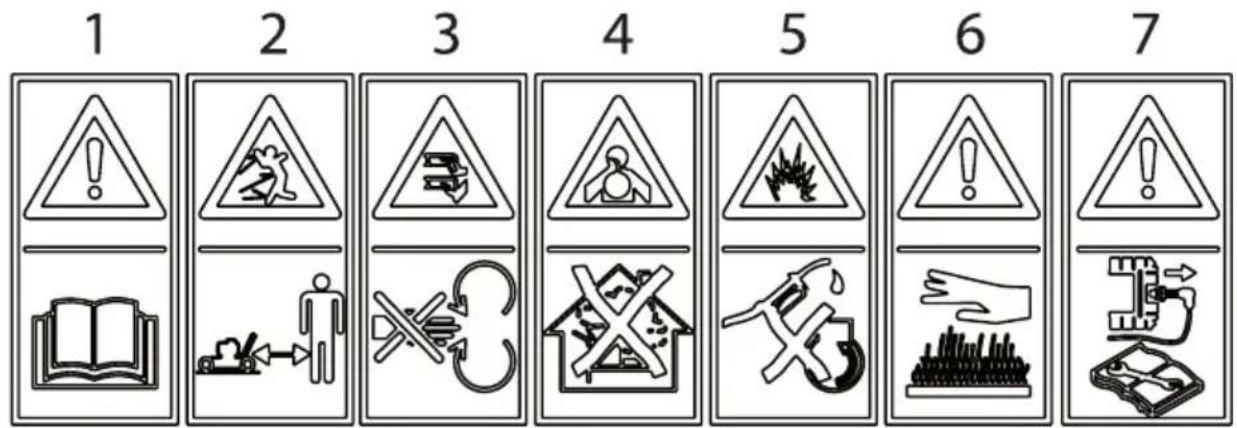

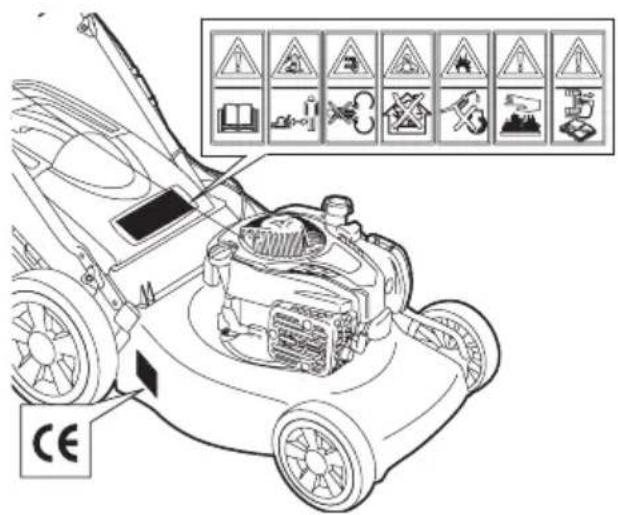

1 Huomio! Lue kayttoopas huolellisesti ennen laitteen kayttöonotto.
2 Alanna asiattomien henkiloiden oleskella vaaralueella!
3 Huomio: kaisen ja jalkojen loukkaantumisen vaara
4 Myrkyllisten kaasujen hengittamisen vaara! Alä kayta laitetta suljetuissa tai rittamattomasti ilmastoiduissa tiloissa.
5 Rajahdyksen vaara! Alä suorita polttoaineentäyden-nysta moottorin kaydessa.
6 Huomio! Kuuma pinta
7 Huomio! Sammuta moottori ja irrota sytytystulppa ennen minkaan huoltotoimenpiteen aloittamista.

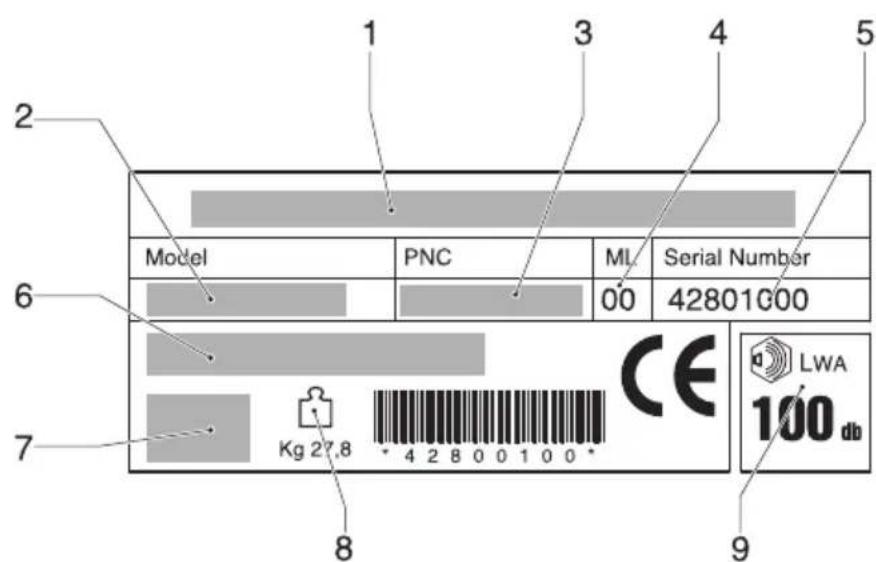

1 Valmistaja
2 Malli
3 Tuotteen koodi
4 Muutosluettelo
5 Tuotteen sarjanumero
6 Typpi
7 Moottorin tekniset ominaisuudet
8 Paino
9 Luotettava tehontaso

TURVANORMIT

Käyden ohjattavien ruohonleikkureiden turvalliset käytövat

TÄRKEÄ: Tämä leikkuri voi vahingoittaa käsia ja jalkoja ja se voi heittä esineita. Alla olevin turvallisu-ussaantöjen laiminlyöminen voi johtaavakavaan vammaan tai kuolemaan.

I. Koulutus

• Lue ohjeet huolellisesti. Tutustu säatimiin ja opettele valineiden oikea käytö.
• Alä koskaan anna lasten tai ihmisten, jotka eivat ole tutustuneet käyttoohjeisiin, käyttaa ruhonleikkuria. Paikalliset saannot voivat rajoittaa ajajan ikäa.
• Alä koskaan leikkaa ruohoa, kun ihmisä, varsinkin lapsia on lahellä.
• Muista, etta ajaja tai kayttajā on vastuussa alueella toisille ihmisille sattuvista onnettomuucksista tai vaar-oista.

II. Valmistelu

• Ruohoa leikattaessa on aina kaytettä vahvoja jalki-neita ja pitkä housuja. Älä kaytä konetta paljain jaloin tai avoimin sandaalein.

• Tarkasta huolellisesti alue, jolta ruoho leikataan ja poista kaikki esineet, joita kone voi heitellä ympäri.
  VAROITUS! Bensiini on hyvin tulenarkaa.

• Säilytä poltoaine tähän tarkoitukseen erityisesti suunnitelluissa astioissa.

• Lisää polttoainetta ainoastaan ulkona; alä tupakoi polittoainetäytön aikana.

• Lisää poltoinetta ennen kuin käynnistät moottorin.
  Alä koskaan poista tulppaa poltoainesäiliostä tai lisää bensiiniä moottorin ollessa käynissä tai kuu-man.

• Jos bensiiniä laikkyy, alä yritä käynnistaa moot-toria, vaan siirä kone pois laikkymaalueelta ja valta luomasta mitään sytytyslahdettä ennen kuin bensiinihöyryt ovat havinneet.

• Pane kaikki poltoainesäliöden ja astioiden kannet huolellisesti paikoilleen.

Vaihda vialiset aanenvaimentimet.

• Ennen käytöä tarkista aina visuaalisesti, etta terat, terien pultit ja leikkuulaite eivat ole kuluneita tai vaurioituneita. Vaihda kuluneet tai vahingoittuneet terat ja pultit sarjoittain tasapainon sailyttämiseksi.

• Monitoräisissä koneissa on oltava varovainen, yhden terän pyörittäminen voi aiheuttaa toisten terien pyörämisen.

III. Kaytto

• Älä käytä moottoria suljetussa tilassa, johon voi keräytä vaarallisia hiilimonoksidihöryjä.
  Leikkaa ruoho vainpäävalossa tai hyvässä valaistukssessa.
• Mikäli mahdollista, välta käytämästa laitetta marallänurmikolla.
• Varmista aina jalansijasi rinteissä.
• Kävele, alä koskaan juokse. Kuljeta pyörillä varustetuja vaakatasoleikkureita rinteiden pitkittäissuunnassa, alä koskaan ylos ja alas.
• Ole aärmmäisen varovainen vaihtaessasi suuntaa rinteissä.
• Älä leikkaa erittäin jyrkkiä rinteita.

• Ole erittäin varovainen peruuttaessasi tai vetaessäruohonleikkuria itseäsi kohti.

• Pysaytä terä, jos ruohonleikkuri täytyy kallistaa kuljetu sta varten tai ylittäessasi muita pintoja kuin ruohikkoa ja kuljettaessasi ruohonleikkuria leikattavalle alueelle tai siltä pois.

• Alä koskaan käytä ruohonleikkuria, jona turvasuojat ovat vialisia tai ilman paikoilleen kiinnitettyjä turvalaitteita, esimerkiki ohjauslevyjä ja/tai ruohonkerääjiä.
• Alä muuta moottorin säatöjä tai aja moottoria lian suurilla nopeuksilla. Jos moottoria ajetaan ylinopeuksilla voi henkilovamman vaara lisäantyä.
  Vapauta kaikki terän ja ajokytkimet ennen moottorin käynnistysta.
• Käynnistä moottori ja kytke moottoriin virta varoen ohjeiden mukaan ja jalat kunnolla erossa terästa.
• Älä kallista ruohonleikkuria moottoria käynnistettaessä tai kytkettäessä moottoriin virta paitsi jos ruohonleikkuri on tarkoitetu kallistettavaksi käynnistettaessä. Tassā tapauksessa alä ehdottomasti kallista enempää kuin on tarpeen ja nosta ainoastaan käytäjästä poispäin olevaa osaa.
• Alä kaynnista moottoria seisten poistokourun edessa.
• Alä laita kāsiā tai jalkoja pyörivien osien lahelle. Pysy aina sivussa poistoaukosta.
• Älä koskaan nosta tai kanna ruohonleikkuria moottorin käydessä.

• Pysäytä moottori ja irrota sytytystulpan johto:

• ennen kuin puhdistat tutokosia tai poistat esteem poistokourusta;

• ennen kuin tarkistat, puhdistat tai huollat konetta.

• jos osut vieraaseen esineeseen. Tarkista ruohonleikkurin kohdistunut vahinko ja korjaa ennen kuin aloitat ja kaytät sitä uudelleen;

• jos kone alkaa täristä epanormaalisti (tarkista heti) teralaite on vahingoittunut.

• Pysäytä moottori:

• aina jattäessäruohonleikkurin;

• ennen polttoaineen lisäystä.

Vahennä kaasun saatöa moottorin hidastamiseksi; jos moottorissa on sulkuventtiili, kännä poltoaine pois ruohonleikkauksen paatytyta.

• Aja hitaasti käyttaessähi nattavaa istuinta.

IV. Huolto ja Sailytys

• Pida kaikki mutterit, pultit ja ruuvit tiukalla varmistaaksesi, etta valineisto on hyvassä toimintakunnossa.
• Alä koskaan sāilytā konetta bensiin ollessa sāliössārakennuksessa, jossa hóryt voivat joutua kosketuksiinavoimen liekin tai kipinan kanssa.
• Anna moottorin jäahtyä ennen kuin sailytät sitä missän suljetussa tilassa.
  Palovaaran vahentamiseksi, pidä moottori, vaimen-nin, akkuosasto ja bensiin sailytyspaikka vapaana ruohosta, lehdistä tai liallisesta rasvasta.
• Tarkista usein, ettei ruohonkeraa jä ole kulunut ja muuten huonossa kunnossa.
  Vaihda kuluneet tai vahingoittuneet osat turvallisuuden vuoksi.
• Mikäli poltoainesäiliö on tyhjennettäua, on se suoritetava ulkona.

NIMIKKEISTÖ

1 Työntöaisa
2 Rikastinpumppu
3 Työntöaisan kinnikkeet
4 Ruohonkeruupussi
5 Oljykorkki
6 Oljyn tyhjennyskorkki
7 Runk
8 Leikkuukorkeuden saatunuppi
9 Sytytystulppa
10 Poltoinesaillion korkki
11 Moottorin käynistyskahva

12 Sulkuluukku
13 -
14 Turvapiu
15 Vaihdeyksikkö
16 Sähkökaynistyksen avain
17 Etenemisnopeuden vipun
18 Autostart-avain

RUOHONKERÄYSPUSSIN/KORIN ASENNUS

SUOJUKSEN ASENNUS (jos ei jo asennettu)

KAHVAN ASENNUS (Alemman)

KAHVAN ASENNUS (Ylemman)

Kiinnitš johdot kahvaan mukana toimitettavien hihnojen avulla (katso kuva E1).

Varo venytt mst Johtoja liikaa asennuksen yhteydess

TYÖNTÖAISAN KORKEUDEN SÄÄTO

BIO-TULPAN ASENNUS (vain malleille, joissa olemassa)

Halutessasi kayttäa ruohonleikkurin allejattöiminta on bio-tulppa asennettava paikoilleen s. 54 osion G kuvien osoittamalla tavalla. Nosta sulkuluukku (12) ja asenna bio-tulppa paikoilleen kiinnitsjousen avulla.

LEIKKUUKORKEUDEN SÄATÖ

TURVALLISUUS

Laitetta käytettaessä on ruohonkokoojan oltava paikoillaan tai allejattöiminnon yhteydessä sulkuluukun (12) oltava kiinni.

Sammuta moottori aina kun poistat ruohonkeruukorin tai saadat leikkuukorkeutta.
Alä pane kasiäsi tai jalkojasi milloinkaan rungon reunojen alle tai poistoaukloon moottorin to-miessa.

Poista kaikki mahdolliset esineet nurmikolta ennen ruohonleikkuun aloittamista.

Varo nurmikolle jaeneita esineita ruohonleikkuun aikana. Laitteen kayttaj on vastuussa muille henkilioille sattuneista vahingoista tyolueella.

Älä nosta ruohonleikkuria sen kaytön tai moottorin kaynnistämisen yhteydessä. Kallista sitä ainoastaan tarvittaessa siten, etta tera on suunnattuna itsestäsi poispän.

Alä pane kāsiäsi tai jalkojasi milloinkaan rungon reunojen alle tai leikkuujätteen poistoaukkoon moottorin toimiessa

RUOHONLEIKKURIN KAYTTÖ

MOOTTORI (Kuva JI)

Suorita moottoriin tehtavat toimenpiteet sen valmistajan antaman kayttooppaan ohjeiden mukaisesti.

HCOMIO: Lisaa moottorioljya ennen kaytöonottoa.

MOOTTORIN KÄYNNISTYS (Kuva JII)

Käynnistä moottori seuraavassa annettujen ohjeiden mukaisesti esivalmistelujen suorittamisen jälkeen:

a)Vedä moottorin turvakytkin (14) kiinnyötaisaan, Jonka jälkeen voit käynistaa moottorin. Moottori sammuu automaattisesti,Jos irrotat otteesi turvakytkimesta. Turvakytkin on siis pidettä työskentelyn aikana painettuna työntöaisaa vasten.
b) "Primer"-järestelmälla varustetut moottorit: Paina kaasuttimessa sijaitsevaa polittoaineen rikastuspumpppua (2) 3-4 kertaa.

Lisatietoja loydāt moottorin omasta kayttöoppaasta.

KASIKAYNNISTYS: Veda moottorin turvakytkin (14)
kiinni tyontoaisaan.

Ota moottorin käynnistyskahvasta kiinni (11) ja vegä köytta kevyesti, kunnes tunnet puristukstesta johtuvan vastuksen. Vapauta kahva ja vegä voimakkaasti.

SAHKOKAYNNISTYS: (painamalla alas moottorin pysaytysjarrua (14)).

Työnnä pistoke (G) pistorasiaan (H) moottorissa.
Käennä virtalukon avainta (16)

HUOMIO! Tera alkaa pyoria heti moottorin kaynistyksen yhteydessa.

Pidā turvakytkin (14) painettuna toiminnan aikana, sillā moottori pysahtyy kahvan vapauttamisen yhteydessä.

LEIKKUU

Suorita ruohonleikkuu tyontamalla laitetta kasin tkytke veto paalle.

Vedon käytö (Kuva JIII): nosta kytkinvipua (17 - 18) ja pidä se painettuna.

HUOMIO: kytke veto pälle ainoastaan
moctorin käydessa.

Vedon poiskytkenta: vapauta kytkinvip

Ennen kuin vedat konetta itseasi kohti, vapauta koneen veto ja työnnä konetta eteenpain noin 10 senttimetriä.

KYTKINJOHDON SÄATÖ (vain itse liikkuville versioille)

Tärkeä: mikäli veto ei kytkeydy kytkinvivun painamisen yhteydessä, saäda vaihdekaapelia asettamalla jousi (P) yhteen levylä (R) olevista reiistä tai kytkinvivun reikään "S".

HUOLTO

Huomio! Sammuta moottori ja irrota sytytystulppa ennen minkaan huoltotoimenpiteen aloittamista

Tarkista oljyn taso saannollisesti nelitahtisilla poltto-moottoreilla varustetuissa malleissa. Lisaa tai vaihda oljy tarpeen mukaan. Lisatietojaaat moottorin omasta kayttooppaasta.
Tarkista ruuvien ja muttereiden kireys saannolliseesti. Puhdista ruohonleikkuri aina kayton jälkeen sekä paälta että alta. Varmista, ettei ruho pääse keräantymän rungon alle. Alä kuitenkaan koskaan kaada vettä ruohonleikkurin pääle, sillä se voi vauroittaa koneen mekanismeja.
Varo pakoputken aanenvaimenninta, sillä se voi olla tulikuuma.
Tarkista teran kunto saannollisesti, ja korjaa viat mahdollisimman nopeasti.

Ruohonleikkurin tärina vojohtua epatasapainossa olevasta terastä. Vaihda tera valittomasti tai tasapainota se.
Anna huoltopisteen tarkistaa ruohonleikkuri jokaisen käytökauden jälkeen. Tämä on erityisen tärkeää silloin,Jos terä on vahingoittunut törmayksen yhteydessä.
Ruohonleikkurin alustan puhistus
Tahan ruohonleikkuriin on mahdollista kiinnittaa vesi-letku alustan puhdistamiseksi. Toimi seuraavasti:

1) sammuta moottori
2) kyke vesijohto (Gardena-liitin) kiinni ruohonleikkuriin kuvan osoittamalla tavalla ja aukaise hana.
3) käynnistä moottori ja anna sen käydä mutama minuutti
4) sammuta moottori, sulje hana ja irrota letku.

TERÄ

• Poista terä (23) ruuvaamalla ruuvi (24) irti
  Tarkista: terän kannatin (25), kytkimen alu

slaatta (26), kiila (27) ja aluslaatat (28). Vaihda ne uusiin, mikali niissä ilmenee puutteita.

• Varmista asennuksen yhteydessä, etta kiila (27) on mootorin aktakin istukassa ja etta tera on asennettu siten, etta leikkaava sivu osoittaa mootorin kiertosuuntaan. Teran ruvi (24) on kiristettäva vaantomomentilla 5,34 Kpm (52,4 Nm).

SAHKOINEN KAYNNISTYSSARJ

• Lataa akkua 2-3 tunnin verran ennen ensimäistä käynnistystä.

Mikali akun toiminassa ilmenee puutteita kayn-nistyksen yhteydessä, lataa sitä 24 tuntia.
Alä yritä kaynnistaa laitetta yli 5 sekuntia kerrallaan

AKUN HUOLTO

HUOMIO

Akkua (29) ei tarvitse poistaa lautikostaan huollon suoritamiseksi erityisesti pitkien seisokkiaikojen sekä uudelleen latauksen yhteydessä. Toimi tällöin seuraavasti:

1) Irrota liitin(30)
2) Säilytä akku kuivassa ja viileassä paikassa
3) Lataa akku uudelleen huoneen lampötilassa ennen käyttoä 24-36 tunnin ajan.
4) Kiinnita liitin (30) uudelleen ennen kaytttoönottoa.

AKUN HAVITTÄMINEN

Akkuja, jotka on merkitty "roskasaiiön päää oleva risti" symbolilla ja joissa on kemiallinen symboli Pb (= lyijyakku) ei saa heittä ravallisin kotitalouksille tarkoitettuihin roskasaiiöihin.

Käytäjan on lain mukaisesti vietävä käytetyt akut asianmukaisin keräilypisteisiin tai jälleenmyyjille

TAKUU & TAKUUTODISTUS

Jos jokin oso osoittautuu vialloseksi valmistusvirheen takia takuuajan sisallä, Husqvarna AB korjaa vian tai vaihtaa uuteen valtuutetussa huoltolikkeessä maksutta asiakkaalle edellyttäen, etta:

a) viasta ilmoitetaan suoraan valtuutetulle korjaamolle;
b) ostodistus esitetaan;
c) vika ei johdu vaarinkaytosta, laiminlyomisesta tai kayttajan suorittamista vaarista saadoiista;
d) vika ei johdu normalaista kulumisesta;
e) ruohonleikkuria ei ole huoltanut tai korjannut, purkanut tai muuten kasiitelyt kukaan muu kuin Husqvarna AB valtuuttama henkilo;
f) ruohonleikkuria ei ole vuokrattu;
g) ruohonleikkurin omistaa sen alkuperainen ostaja;
h) ruohonleikkuria ei ole käytetty kaupalliin tarkoituksiin.
- Kulutuskaupon osalta noudatetaan lisaksi jalleenmyyyjan ja kuluttajan valillakuluttjasuojalain saannoksiia.
Takuu ei kata seuraavista johtuvia vikoja. Siksi on tärkeä, etta luet tassä kayttöoppaassa esiintyvät ohejt huolella, ja ymmarrat, kuinka ruohonleikkuria kaytetään.

Takuu ei kata seuraavia:

HUOM!

• Vahingoittuneiden tai kuluneiden terien vaihto.
• Ilmoittamatta jatetysta hairiosta aiheutuneet viat.
• Yhtäkkisestä iskusta aiheutuneet viat.
• Ruohonleikkurin tassä käytöoppaassa esitettyen ohjeiden ja suositusten vastaisesta käytõstä aiheutuvat viat.
• Vuokräytössä olevia ruohonleikkureita.
• Seuraavat osat kuluvat normaliakytossa ja niiden kayttoikä riippuu siitta, kuinka niitta huolletaaan ja nain ollen ne eivat normalisti ole takuun kattamia: terät, verkkojho to ja hihna.

Husqvarna AB takuu ei kata sellaisia vahinkoja, jotka johtuvat suoraan tai epasuoraan sellaisten varaosien tai lisaoien kaytostä, jotka eivät ole Husqvarna AB valmistamia tai sen hyväksy

EC VAATIMUSTENMUSTENMUKAIUSVAKUUTUS

Minä allekirjoittanut Claes Losdal, Husqvarna AB, Drottninggatan, SE-561 82 Huskvarna, Sweden (pitäjä tekinen dokumentaatio) vakuutan, etta seuraava ruohonleikkuri:-

Luokitus Bensiinikayttöinen työnnettäva ruohonleikkuri

Merkki .Husqvarna AB

Vastaa direktiivin 2000/14/ETY vaitimuksia.

Tyyppi .A

Versio. B

Leikkausleveys C

Taattu luotettava tehontaso D

Mitattu luotettava tehontaso

Aänenpaineen taso (mittasepātarkkuus) K= 1 dB(A)

Tärinä kahvassa (mittausepātarkkuus) K = 1 m/s^2 .

Leikkauslaitteen typpi. Pyoriv a tera

Sarjan Tunnus . Katso Tuotteen Arvokilpea

Yhdenmukaisuusarvioint .ANNEX VI

MOD.LM2147CM,LM2147CMD,LM2147CMDAE

Tiedotusosapuoli. .Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

MOD.LM2146CMD

Tiedotusosapuoli. .Nr. 0404 - SMP Svensk Maskinprovning AB

Fyrisborgsgatan 3

754 50 Uppsala - SWEDEN

Muut direktivit. 2006/42/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

seka standardeja EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Claes Losdal

Technical Manager

Husqvarna AB
