LM 2147 CMDAE - Gressklipper JONSERED - Gratis bruksanvisning og manual

Type gressklipper	Bensindrevet selvgående
Klippebredde	46 cm
Klippemoduser	3 i 1: oppsamlingsboks, bioklipp, sideutkast
Start	Elektrisk
Fremdrift	Selvgående med variabel hastighet
Drivstoff	Bensin (4-takts motor)
Minimum klippehøyde	7 cm
Vekt	35 kg

Ofte stilte spørsmål - LM 2147 CMDAE JONSERED

Hva betyr bokstavene CMDAE i modellnavnet Jonsered LM 2147 CMDAE?

Suffikset CMDAE beskriver maskinens funksjoner: C = Catcher (oppsamlingsboks), M = Mulching (finhakking av gresset), D = Discharge (sideutkast), A = Selvgående, E = Elektrisk start. Denne gressklipperen tilbyr derfor tre klippemoduser og enkel start med elektrisk knapp.

Hvordan starter jeg Jonsered LM 2147 CMDAE med elektrisk start?

Sørg for at batteriet er ladet (tilkoblet strømnettet mellom bruk). Sett gasshåndtaket i startposisjon, hold sikkerhetshåndtaket og trykk på den elektriske startknappen. Hvis motoren ikke reagerer, sjekk motoroljens nivå og tilstanden til startbatteriet.

Hvordan bytter jeg fra oppsamlingsmodus til mulching-modus på LM 2147 CMDAE?

Fjern oppsamlingsboksen bak, og sett inn den medfølgende mulchpluggen i utkaståpningen. Mulchbladet finhakker gresset som faller direkte tilbake på plenen. Husk å klippe oftere for effektiv mulching (aldri klipp mer enn en tredjedel av høyden i én passering).

Hva er klippebredden, og for hvilken størrelse plen er denne gressklipperen egnet?

LM 2147 CMDAE har en klippebredde på 46 cm. Takket være sin selvgående drift med variabel hastighet, er den egnet for mellomstore plener, vanligvis opptil 1 500 m². Den selvgående funksjonen reduserer betydelig tretthet på lette skråninger.

Den bensindrevne motoren starter ikke, hva skal jeg gjøre?

Kontroller følgende i rekkefølge:

• Motoroljens nivå (målepinnen under motorlokket)
• Tilstedeværelse av ferskt drivstoff i tanken
• Ren og godt tilskrudd tennplugg
• Ikke tett luftfilter
• Ladestatus på startbatteriet hvis du bruker elektrisk start

Hvis motoren hoster men ikke starter etter vinterlagring, tøm den gamle bensinen og erstatt den med fersk bensin.

Hvordan justerer jeg klippehøyden på Jonsered LM 2147 CMDAE?

Klippehøyden justeres ved hjelp av en eller flere sentraliserte spaker på rammen. Plasser gressklipperen på en flat overflate, og flytt justeringsspaken til ønsket posisjon. For pyntet plen anbefales en klippehøyde mellom 3 og 4,5 cm. I tørkeperioder øk høyden til 5-6 cm for å beskytte plenen.

Hvordan vedlikeholder jeg bladet på LM 2147 CMDAE?

Etter hver sesong eller hver 25. driftstime, inspiser bladet for skader eller slitasje. For å slipe eller bytte det, koble fra tennpluggen før du arbeider under dekselet. Bruk et originalt Jonsered-blad som er kompatibelt med modellen LM 2147 (tilgjengelig hos reservedelsforhandlere). En ombalansering anbefales etter hver sliping.

Den selvgående funksjonen fungerer ikke lenger, hva kan være årsaken?

De vanligste årsakene er: slitt eller ødelagt girkabel, utslitte friksjonsklosser på hastighetsregulatoren, eller slakk eller ødelagt trekkrem. Sjekk først kabelen som kobler trekkhåndtaket til hjuldriftsmekanismen. Disse delene er tilgjengelige hos Jonsered reservedelsforhandlere.

Hvilken motorolje skal jeg bruke, og hvor ofte skal jeg skifte olje?

Bruk en SAE 30 eller SAE 10W-30 motorolje for en 4-taktsmotor. Utfør den første oljeskiftet etter 5 driftstimer for en ny motor, deretter hver 50. time eller hver sesong. Oljens nivå bør kontrolleres før hver bruk. Aldri start med utilstrekkelig oljenivå for å unngå motorbeslag.

Hvordan forbereder jeg gressklipperen for vinterlagring?

Tøm bensintanken eller tilsett en drivstoffstabilisator. Bytt motoroljen når den er varm før lagring. Rengjør undersiden av klippedekselet og smør friksjonspunktene. Lad det elektriske startbatteriet og koble det fra for lagring. Oppbevar gressklipperen på et tørt sted, beskyttet mot frost.

Hvor kan jeg finne originale reservedeler til Jonsered LM 2147 CMDAE?

Originale deler (blader, reimer, kabler, filtre, tennplugger) er tilgjengelige hos autoriserte Jonsered/Husqvarna-forhandlere, samt på nettsteder som spesialiserer seg på hagemaskinreservedeler. Ha den fullstendige modellreferansen tilgjengelig (skrevet på typeskiltet under dekselet) for å bestille riktige deler.

BRUKSANVISNING LM 2147 CMDAE JONSERED

BRUKERHANDBOK (Oversetteile av opprinneig bruksanvishing)

VIKITIG IN-FORMASJON: Les disse anvisingene neye og forsikre deg om at du forstar dem fer du bruker ehenten og oppobber devem for sen-ere suk.

NO Produsenten forbeholder seg all rett og mulighet til a forandre tekniske detaljer i donne manualen uten forhandsvarsel.

Denne instruksjonsboken er utformet for a dekke flere gressklippere med forskjellig utseende og utstyrr.

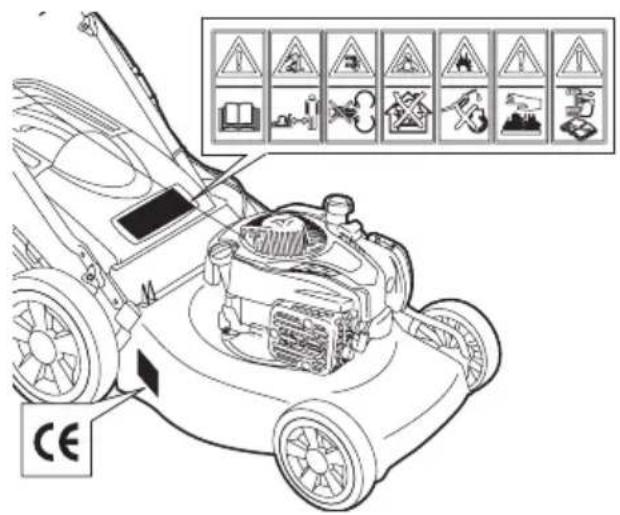

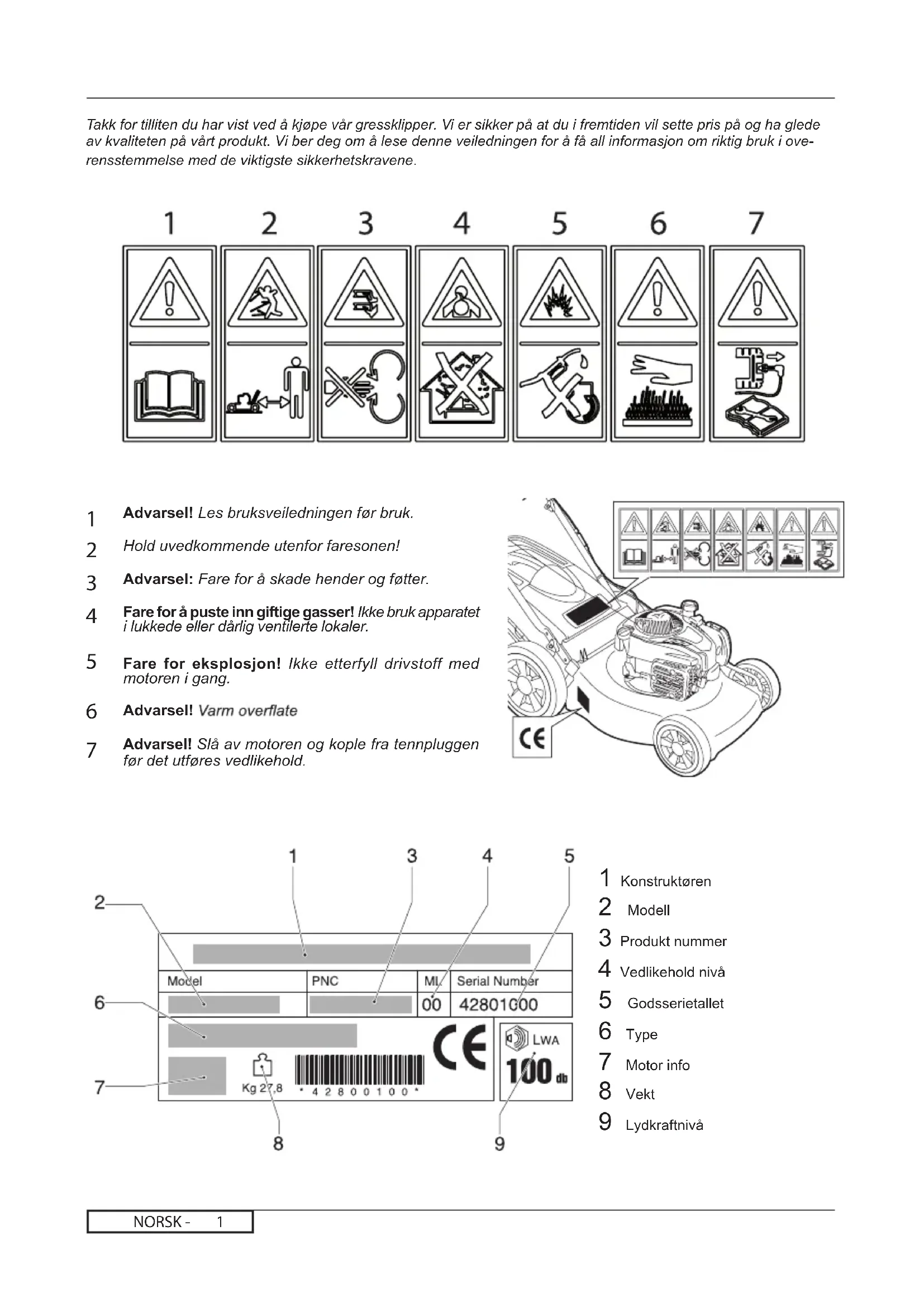

1 Advarsel! Les bruksveiledningen foor bruk.
2 Hold uvedkommendeutenfor faresonnen!
3 Advarsel: Fare for a skade hender og foter.
4 Fare for a puste inn giftige gasser! Ikke bruk apparatet i lukkede ellr darlig ventilnte lokaler.
5 Fare for eksplosjon! Ikke etterfyll drivstoff med motoren i gang.
6 Advarsel! Varm overflate
7 Advarel! Sla av motoren og kople fra tennpluggen for det utfores vedlikehold.

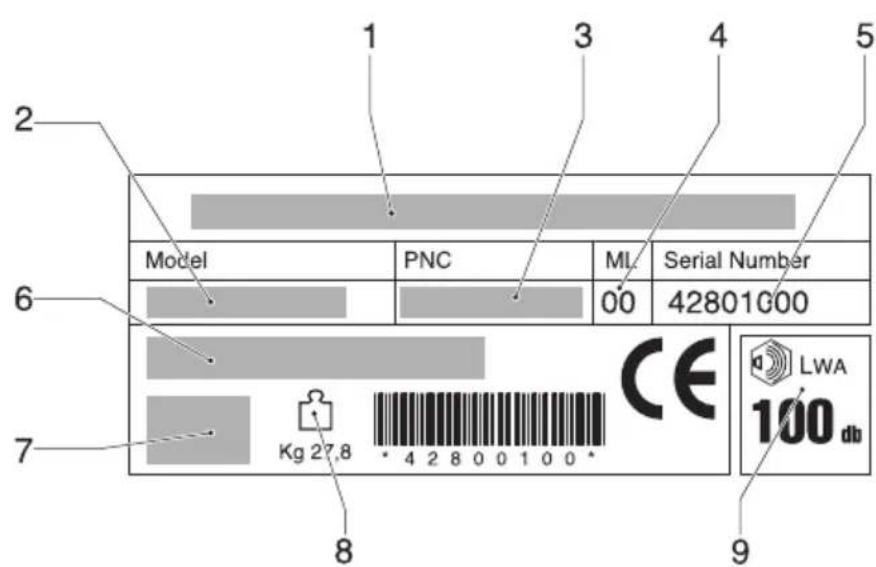

1 Konstruktoren
2 Modell
3 Produkt nummer
4 Vedlikehold niva
5 Godsserietallet
6 Type
7 Motor info
8 Vekt
9 Lydkraftniva

SIKKERHETSNORMER

Sikre driftsmetoder for gangkontrollerte roterende plenklippere

IV. Vedligeholdelse og Oplagring

For a utfore klippingen av gresset med mulching systemet (uten oppsamling av gresset) hev lemmen og sett inn lokket ved a feste det med fjera som vist i figuren

REGULERING AV KILIPPEHØYDEN

SIKKERHETSFORSKRIFTER

Gressklipperen ma alltid brukes sammen med montert oppsmler ell deflektor.
Stopp motoren for du fjerner oppsamleren ell er regulerer klippehoyden.
Stikk aldri hender ellr foter under chassiset ellr i utkasterapningen nr motoren gar.

För du begyinner à klippe, rydd greissplenen for eventuelle fremmedlegemer som kan skade gressklipperen under bruk.

Under arbeideter det ndvendig a vare oppmerksom pa eventuelle fremmedlegemer som ligger igjen pa plenen. I arbeidsomradyet erBrukeren ansvarlig overfor tredjepersoner.

Under oppstart eller start av motoren ma ikke brukeren heise opp gressklipperen, men kun vippe den over dersom det er ndvendig sik at kniven er vendt mot motsatt side av operatoren.

Man maybe under noen omstendigheter stikke hender.
eller foter under klipperen ellr i utkaster apningen narn motoren er i gang

DRIFT

KLARGJØRING AV MOTOR (Fig.JI)

For klargjøring av motoren, se motorens bruksvei

a) For motorer med "primer":
Trykk tre eller fire ganger pa pumpen for berikning av drivstoff (2), som sitter paforallsseren.
b) Hold sikkerhetschendelen (14)inne bade under start og under drift.

For ytterligere oppklaringer se motorens bruksveiled- ning.

c) Start motoren med startsnoren (11). Trekk forsiktig i snoren til du kjenner motstand, dra deretter i gang motoren med full kraft.
Settinn pluggen (G) i sukkelen (H) pa motoren. Drei tenningsnokkelen (16)

Innkobling av bakhjulsdrift (Fig.1): Klem inn hendelen (17 - 18) og hold deninne.

Advarsel: Ma kun innkobles mens motoren er i gang.

Utkoplig av automatisk fremføring: slipp opp clutchhandtaket.

För du trekker maskinen mot deg, løser du ut drivverket og skyver maskinen cirka 10cm fremover.

JUSTERING AV CLUTCHWIRE (for versjoner med fremdrift)

OBS! Dersom bakhjulsdriften ikke kobler innær man klemmer inn hendelen (18), justerer man innkoblingska-belen ved à flytte fjaren (P) til et av de andre hullene på Ende stykket (R) eller braketen (S).

VEDLIKEHOLD

ADVARSEL! Ved reparasjoner og vedlikehold av gressklipperen skal alltid pennplugghetten kobles fra og holdes bort fra pennpluggen

For 4-takts bensinmotorer ma oljenivaret kontroleresjevnlig.Fylloppellerbyttutoljendersomdetenndvendig.Forytterligereforklaringerse motorensbruksveiledning.
Kontroller jevnig at skruene og mutrene er strammet skikkelig. Etter at gresset har blitt klippet ma alltid apparatet rengjores bade pa under- og oversiden. Unnga at det samler seg opp gress under chassisitet.
Vær oppmerksom pa eksosrret. Det er veldig varmt.
Kontroller kniven regelmessig for eventuelle skader og sprekker.

Det er en god vane à la gresskippere bile kontrollert av et "Partner Serviceverksted" og eventuelt foreta en service etter endt sesong. Dette spesielt his kniven er skadet aller slov.
DERSOM DET SKAL UTFORES NOEN FORM FOR VEDLIKEHOLD UNDER KLIPPEREN, SKAL DENNE KUN VIPPES OPP I FRAMKANT SLIK AT TENNPLUGGEN BLIR HOYESTE PUNKT
For rengjøring under chassiset:
Koble en vannslange til nipelen (22), skru på vannet og start motoren og koble eventuelt inn kniven. La motorenGA noen minutter.

KNIV

• Løsne skruen (23) for á fjerne kniven (24)

• Kontroller: knivholderen(25), friksjonsskiven(26), kilen (27) og brikken (28). Skift defekte aller skadde deler.

• Ved montering mä du passer på at kilen (27) er plasserti i sporet i motorakselen og at kniven er montert med den skarpe kanten mot motorens rotasjonsretning. Knivskruen (24) mä tiltrekkes med et moment på 5,4 Kpm (53 Nm).

ELEKTRISK START

För første start er det fordelaktig á lade batteriet i 2 - 3 timer.

Dersom dette ikke er tilstrekkelig lades det iytterlige 24 timer.
Kjør ikke startmotoren mer enn ca. 5 sekunder for hvert startforsk.

BATTERIRETUR

Batterier merket med dette merket og det kjemiske symbolet "Pb" inneholder bly og er spezialavfall. Dette fär ikke kastes blant vanlig avfall

BATTERIVENLIKEHOLD

OBS!

Ved lengere lagringsperioder f.eks. om vinteren er det nodvendig a gi batteriet en opplading. Dette er ogsa nodvendig dersom man merker at batterieffekten blir for svak i sesongen. Ga frem pa folgende mate:

1)Koble fra koblingstykket (30).
2)Koble til batteriladeren og lad batteriet i 24 timer.
3) Koble sammen koblingstykket (30) igjen.

Oppbevar batteriet tort og kjolig.

Batteriet skal leveres inn pa saerskilte innsamlingsstasjoner ell hos forhandlere av startbatterier. Dette er kostnadsfritt.

GARANTI

Hvis noen del skulle vise seg a vare defekt grunnet produksjonsfeit i garantiperioden, vil Husqvarna AB gjennom sine autoriserte servicereparatorer sta for reparasjon aller bytte, vederlagsfritt for kunden, forutsatt at:

a)Det meldes fra om feilen direkte til serviceverkstedet aller forhandler.
b) Det fremlegges kjopsbevis.
c)Feilen不解h grunn av misbruk, vannskjotsel ell er feilaktig justering av brukeren.
d)Svikten ikke skyldes alminnelig bruk og slitasje.
e)Maskinen har ikke vært ettersett eller reparent, tatt fra hverandre eller vært fingret med av personer som ikke er autorisert av Husqvarna AB.
f) Maskinen har ikke vaert leid ut.
g)Maskinen er eid av den opprinnelige kjopenen.
h) Maskinen ikke har vaert brukt kommersielt.

Denne garantien er i tillegg til, og reduserer ikke pa noen mæte, kundens lovbestemte rettigheter.

Svikt som skyldes nedenstående, er/DDekket. Det er derfor viktig at du leser anvisingene i donne braupsanvisingen og forstår hvordan du skal bruke og vedlikeholde maskinen:

Svikt som jegke er dekket av garantien

• Bytte av slitte ellr skadde kniver.

• Svikt som skyldes at det ikke ble meldt fra om feilen i utgangspunktet.

• Svikt som skyldes plutselig stot aller kollisjon.

• Svikt som skyldes at produitet ikke har vaert brukt i henhold til anvisingene og anbefalingene i denen bruksanvisingen.

• Maskiner som har vært utleid dekker ikke avDENNE garantien.

• Folgende deler ansees for a vare deler som utsettes for slitasje; knife og elektrisk kabel. Deres levetid avhenger av regelmessig vedlikehold og derfor er de/DDke vanligvis gjenstand for gyldige garantikrav: kniver, elektrisk kabel og rem

Advarsel!

Husqvarna AB patar seg intet ansvar under garantien for feil som helt eller delvis, direkte aller indirekte, har oppstatt som folege av at nye deler ull ekstra deleer er montert, som ikke er fabrikert aller godkjent av Husqvarna AB, ull som folege av at maskinen pa noen mate har vaert modifisert.

EC KONFORMITETSERKLÄERING

Undertegnede, Claes Losdal, Husqvarna AB, Drottninggatan, SE-561 82 Huskvarna, Sweden (keeper av tecnisk dokumentasjon) attesterer at folgende gresskipper:-

Kategori Bensindreven, roterende pahjul

Merke. Husqvarna AB

Svarer til spesifikasjonene i Direktiv 2000/14/EEC

Type A

Versjon. B

Klippebrede. C

Garantert lydkraftniva D

Malt lydkraftniva

Stynivá (measurement usikkerhet) K= 1 dB(A) F

Vibrasjoner i styre (measurement usikkerhet) K = 1m / s^2

Type klippeinnretning.Roterende kniv

Serieidentifikasjon..Se Produktets Klassiferingsetikett

Prosedyre for konformitetsurdering. ANNEX VI

MOD.LM2147CM,LM2147CMD,LM2147CMDAE

Fel som ej omfattas av garantin

Metod for bedomning av overensstammels.. ANNEX VI

MOD.LM2147CM,LM2147CMD,LM2147CMDAE

Notifierat organ. Nr. 0470 - NEMKO AS Gaustadalleen 30 - PO Box 73 Blindern 0314 OSLO - Norway

MOD.LM2146CMD

VIKTIG: Denne klipperen er i stand til ä kutte av hender og føtter samt kaste ting rundt omkring. Hvis du unnlater ä overholde de følgende sikkerhetsforanstaltninger kan dette resultere i alvorlig skade eller ødsfall.

I. Opplaring

• Bruksanvisingene må leses nøye. Pass godt pa at du gjør deg kjent med betjeningsutstyret og lærer hvordan det skal brukes.
  La aldri barn eller uvedkommende personer som/DD er kjente med bruksanvisingene bruke gressklipperen/ traktoren. Lokale retningslinjer kan eventuelt begrense operatorens aldersgrense.
• Bruk aldri gressklipperen mens folk, spesielt barn ell dyr, befinner seg i naerheten.
  Husk alltid pa at operatoren ellr brukeren har ansvaret for de ulykker eller farer som eventuelt forekommer pa andre mensnesker ell erdes eiendommer.

II. Forberedelse

Nargressklipperen/traktoren er i bruk, er det viktig at forenen alltid bruker kraftige sko og lange bukser. Kjoretoyet ma ikke drives barbent eller med apne sandaler.
- Kontroller hele området hvor utstyret skal brukes og fjern eventuelle ting somlett kan blislengt omkring av maskinen.

ADVARSEL

• Bensin er meget brannfarlig.
• Oppbevar brensel i spesielle beholdere laget til dette formal.
  -Fyll kun pa bensin utendors.Det er viktig a huske pa at royking mens man fyller pa bensin er meget farlig.
• Bensinen må tilsettes För maskinen startes. Ta aldri lokket av bensintanken eller tilsett bensin mens motoren er i gang eller mens den er varm.
• Hvis du tilfeldigvis soler med bensin, ma du ikke prove à starte motoren. Flytt maskinen bort fra det omradrdet hvor du solte, og la vær á start motoren igjen helt til bensinlukten har forsvunnet.
• Sett alle lokkene på brenselstankene og beholderne godt fast igjen.
  Fjern alle defekte lyddempere.
  Fordu tar maskinen i bruk, ma du alltid sjekke kjoretoyet visuelt for a vare sikker pa at bladene, bladskruene og hele skjaeremonteringen ikke har blitt slitt erller skadet. Eventuelle slitte aller skadede blader og skruer erstattes i satser sikat balansen opprettholdes til alle tider.
• Pá maskiner med flere blader, vær forsiktig da rotering av ett blad, kan forarsake at andre blader ogsa begynner Å rotere.

III. Drift

IV. Vedlikehold og Oppbevaring

Pass pà at alle skruer og bolter sitter godt fast for à kunne forsikre deg om at utstyrets driftsforhold er gode og trygge.
- Maskinen må aldri oppbevares med bensin i tanken innendørs hvor dunstene kan nå apen fl amme eller gnister.
- La motoren avkjoles for gressklipperen settes til oppbevaring hvor som helst.
For a kunne redusere fare for brann, ma motoren, lyddemperen, batteriseksjonen og bensinbeholderen holds borte fra gressomrader, 0v,ller omrader som er omgitt av meget olje.
- Sjekk gressfangeren ofte for Å unngå slitasje eller skade.
- Slitte eller ødelagte deler på sjekkes ofte av sikkerhetsmessige arsaker.
Hvis bensintanken ma tommas, ma dette gjores utendors.

BESKRIVELSE

1 Øvre handtag
2 Primperpumpe
3 Skruer, kontramøtrik for Øvre handtag
4 Opsamler
5 Oliepafyldningsdaksel
6 Olieaftapningsprop
7 Stel
8 Handtag for indstilling af klippehjde
9 Taendrør
10 Benzindeksel
11 Handtag for start of motor

12 Handtag deflektor
13 -
14 Sikkerhedshandtag
15 Reduktionsenhed
16 Taendingsnøgle
17 Handtag for fremf.orgingshastighed
18 Koblingshandtag

MONTERING AF OPSAMLER

MONTERING AF OPSAMLER (hvis jegke allerede samlet)

MONTERING AF NEDRE STYR (Nedre)

MONTERING AF ØVRE STYR (Øvre)

Saat stikket fra handtaget (G) sammen med stikket fra motoren (H). Drej noglen (16).

SIGTIG! Klingen begynder at dreje, sa motoren taendes

Hold handtaget (14) nede under brug, nar det slippes standses motoren.

KLIPNING

Forsigtig! Enhver form for vedligeholdelse skal ske med slukket motor og frakoblet taendrør
