KASUTUSJUHEND LM 2147 CMDAE JONSERED
Tootja jatab endale oiguse muuta kaesolevas kasutusjuhendis kirjeldatud omadusi ja andmeid suvalisel hetkel ja sellest eelnevalt ette teatamata.
See kasutusjuhend on koostatud kasutamiseks muruniidukite eri mudelitega, millel voib olla erinev kuju ja varustus.

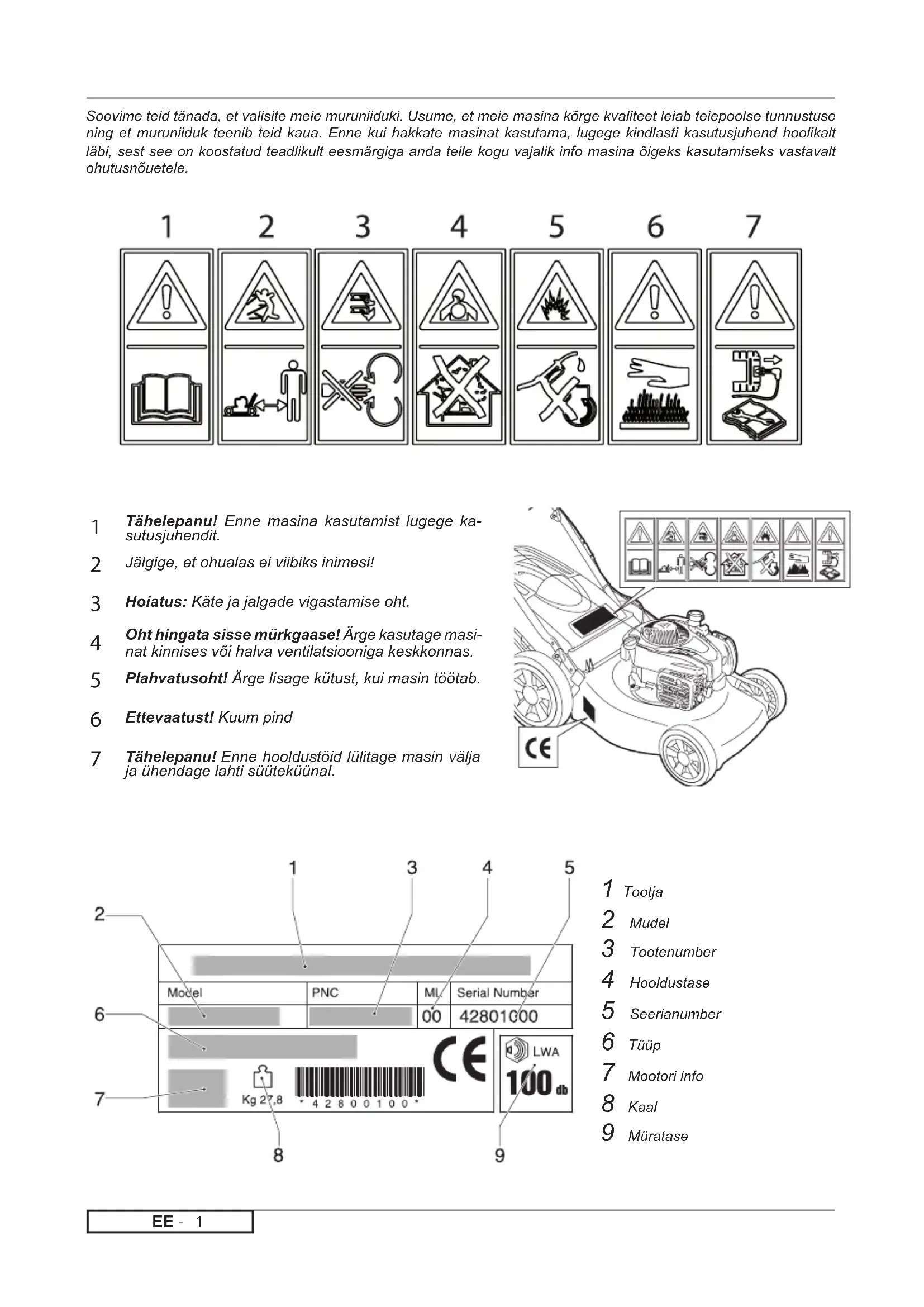

Soovime teid tänada, et valisite meie muruniiduki. Usume, et meie masina kõrge kvaliteet leiab tieepoolet tunnustuse ning et muruniiduk teenib teid kaua. Enne kui hakkate masinat kasutama, lugege kindlasti kasutusjuhend hoolikalt labi, sest see on koostud teadlikult eesmärgiga anda teile kogu vajalik info masina Óigeks kasutamiseks vastavalt ohutusnoutele.

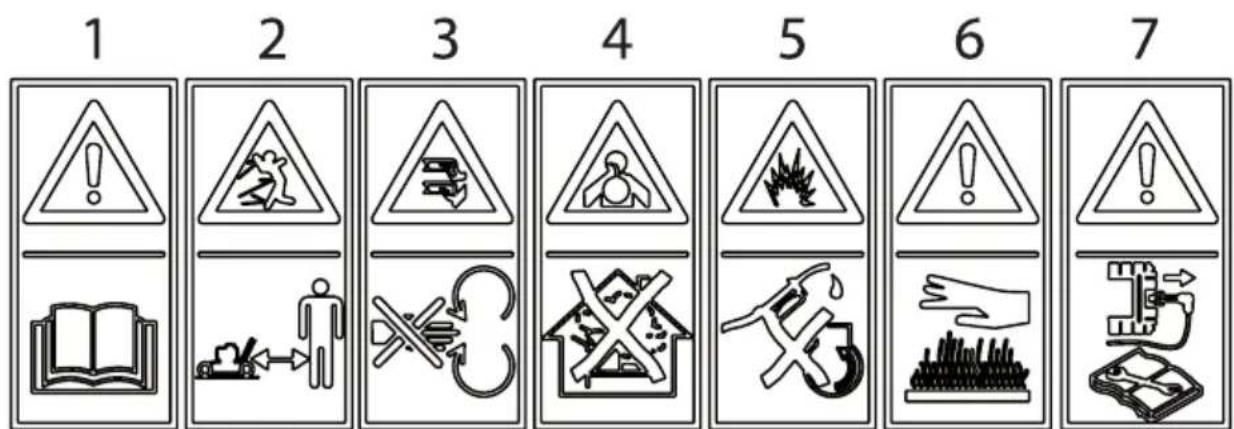

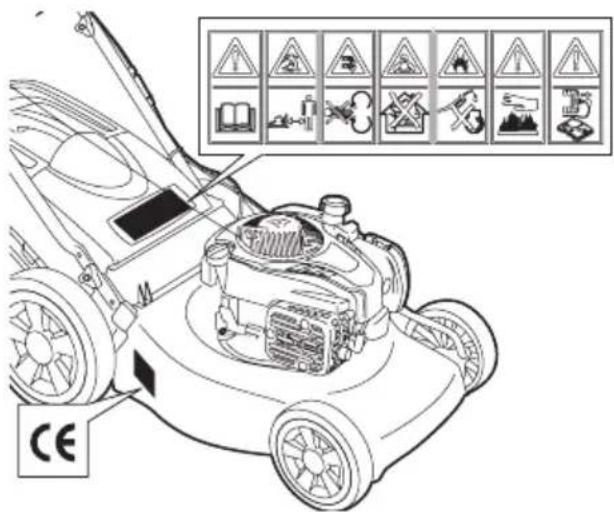

1 Tahelepanu! Enne masina kasutamist lugege kasusujuhendit.
2 Jalgige, et ohualas ei viibiks inimesi!
3 Hoiatus: Kate ja jalgade vigastamise oht.
4 Oht hingata sisse mürkgaase! Arge kasutage masinat kinnises voi halva ventilatsiooniga keskkonnas.
5 Plahvatusoht! Arge lisage kutust, kui masin tootab.
6 Ettevaatust! Kuum pind
7 Tahelepanu! Enne hooldustoid lulitage masin valja ja uhendage lahti suutekuunal.

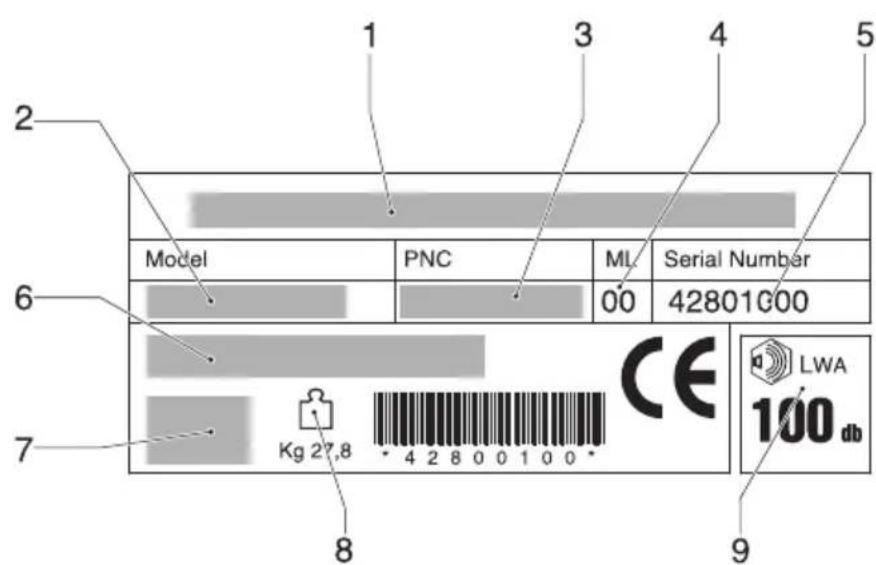

1 Tootja
2Madel
3 Tootenumber
4 Hooldustase
5 Seerianumber
6 Tuaip
7 Mootori info
8 Kaal
9 Müratase
OHUTUSREEGLID
Väljaöpe
a)Isikud,keseiole tuttavad kasutusjuhendiga,ei tohi muru niidukit kasutada.Arge lubage lastel ega inimestel,keseiolekasutusjuhendistaru saanud,murunii dukit kasutada.Masina kasutamise minimumvanus voidakse kohalike märustega kindlaks maarata.
b)Kaitaja vastutab teiste tooalas viibivate inimeste turvalisuse eest. Jalgige, et lapsed ja koduloomad oleksid tootavast muruniidukist turvalises kauguses.
c)Masin on moeldud ainult loodusliku rohu loikamiseks. Arge kunagi kasutage niidukit muul otstarbel (nait. pinnase ebatasasuste, nagu mutiaugud voi sipelgapedad, tasandamiseks).
d)Tööttage ainult siis, kui selleks on piisavalt valgust.
e)Enne niitmist eemaldage murult koik voorkehad, mis voivad masinast eemale paiskuda. Niites olge tahelepanelik voorkehade suhtes, mida te voibolla varem ei marganud.
Muruniiduki tooks ettevalmistamine ja too murunidukiga
a)Kandke niites tugevaid jalatseid (saapaid voi tugevaid kingi) ning pikki pukse.
b)Enne niitmise alustamist veenduge, et tera ja selle kinnituskruvi oleksid korralikult kinni.
Kui tera on vigastatud, tuleb see valja vahetada.
c)Lulitage mootorvalja,oodake,kuni tera enam ei liiguaeemaldage suutekuunal,enne kui:
- transpondite, tõstate või liigutate masinat tõopalast eemale;
- teostate hooldus- voi puhastustoid, voi toid loiketera juures;
eguleerite loikekorgust;
- jatate masina järelvalveta.
Ettevaatust! Lieketera hakkab kohe poorlema, kui masin käivitatakse
d)Ettevaatust! Kutus on kergestisuttiv:
Säilitage kütust selleks ettenahtud mahutites.
- Lisage kutust ainult vabas öhus ning seda tehes örge suitsetage.
- Enne mootori käivitamist tätte kutusepaak. Årge mingil juhul avage kutusepaagi kaant ega lisage kutust, kui mootor tootab voi on veel kuum.
Kui bensiini on valja voolanud, arge mingil juhul käivitage mootorit. Viige niiduk eemale kohast, kuhu kutust maha laks, ja valtige voimalikke suttimisallikaid, kuni bensiinaur on Hajunud.
- Pange kutusepaagi kaas tagasi ja keerake korralikult kinni.
e)Arge laske mootoril tootada suletud ruumis, kuhu voivad koguneda ohtlikud vingugaasi aurud.
f) Samuti peab niites alati kaima, kunagi ei tohi joosta.
g)Muruniidukit poorates voienda suunas tommates olge eriti ettevaatlik.
h)Eriti ettevaatlik tuleb olla kallakutel voi maest alla niites:
- Kasutage sobivaid mittelibisevaid jalatseid.
Jalgige, et teil oleks alati kindel jalgealune.
- Niitke kallakuga paralleelselt, mitte kunagi üles ega alla.
- Suunda muutes olge väga ettevaatlik.
- Arge niitke liiga järskudel nõlvadel.
i) Arge kunagi kasutage muruniidukit, kui kaitsevahendid ja ohutusseadised (nait. deflektor, rohukoguja) ei ole korralikult paigas ja tookorras.
j)Veenduge, et rohukoguja ja deflektor oleksid korralikult paigas. Vastasel korral voib loiketera paisata eemale
vöörkehi.
k)Turvakaalutlustel ei tohi mootor kunagi ületada kiirust ( / ) ,mis on kleebisel ara toodud.
1) Ölge mootorit käivitades ettevaatlik ja järgige kindla-sti kasutusjuhiseid. Kui mootor tootab, arge kunagi pange käsi ega jalgu katte alla ega tagumisse valjastusavasse.
m) Mootorit käivitades voi normalse too ajal arge kunagi tostke muruniiduki tagumist osa üles.
n) Kui loiketera porkub vastu takistust, seisake koheselt niiduk. Seejarel laske asjatundjal tera üle vaadata.
a)Et niidukiga oleks turvaline tootada, veenduge, et koik mutrid, poldid ja kruvid oleksid korralikult pingutatud.
b)Kui paagis on kutust, arge kunagi jatke masinat suletud ruumi, kus kutuseaur voib puutuda kokku lahtise tule voi sademetega.
c)Enne seadme suletud ruumis ladustamist laske mootoril jahtuda.
d)Jalgige, et mootoris, summutis, akupesas ning kutusepaagis ei oleks rohtu, lehti ega liigset maaret, et vahendada tuleohtu.
e)Kontrollige regulaarselt rohukogujat kulumise voi seisundi halvenemise osas
f) Turvakaalutlustel asendage kindlasti oigeaegselt kulunud voi vigastatud detailid.
g)Kui kutusepaak tuleb tuhjendada, on tahtis, et seda tehtaks vabas ohus.
h)Monteerige loiketera vastavalt juhistele ning kasutage ainult selliseid loiketeri, millel on tootja nimi voi tootja voi muju kaubamark ning mis on tahistatud vastava tootenumbriga.
i)Et kaitsta kasi loiketerade paigaldamisel voi eemaldami-sel, tuleb kindlasti kanda sobivaid kaitsekindaid.
KIRJELDUS
1 Ülemised käpidemed
2 Kütuse rikastuspump
3 Ülemiste käepidemetekinnitusnPud
4 Rohukoguja
5 Oli lisamise koht
6 Oli väljalalske koht
7 Kate
8 Löikekörguse reguleerimishoovad
9 Suutekuunal
10 Kutusepaagi kaas
11 Mootori käivitamise käepide
12 Tagumine deflektor
13 -
14 Mootori seiskamise hoob
15 Reduktor
16 Suutevoti
17 Lijkumiskiiruse hoob edasisuunas
18 Sidurihoob
ROHUKOGUJA PAIGALDAMINE
DEFLEKTORI PAIGALDAMINE (kui ei ole juba paigaldatud)
KÄEPIDEMETE PAIGALDAMINE (Alumiste)
KÄEPIDEMETE PAIGALDAMINE (Ulemiste)
Kinnitage kaablid rihmade abil kš epideme k lge, nagu nš idatud joonisel E1.
Vs ltige kaablite kinnitamisel nende liigset pingutamist.
KÄEPIDEMETE REGULEERIMINE
MULTŠIMISNOU PAIGALDAMINE (ainult mudelitele, milel see olemas on)
Et ligata rohtu multsimissüsteemiga (rohu kogumist ei toimu), tostke tagumine deflektori paneel üles ja pange nou khale, kinnitades selle vedruga nagu joonisel kujutatud.
LOIKE REGULEERIMINE
OHUTUSABINOUD
Jalgige alati, et totades oleks deflektor voi rohukoguja oiges asendis.
Enne rohukoguja eemaldamist voi loikekorguse reguleerimist seisake alati mootor.
Kui mootor tootab, arge kunagi pange kasi ega jalgu katte alla voi rohu valjutusavasse.
Enne niitmist eemaldage murult koik voorkehad, mis voivad masinast eemale paiskuda. Niites olge tahelepanelik voorkehade suhtes, mida te voibolla varem ei marganud.
Mootorit käivitades voi normalse too ajal arge kunagi tostke muruniiduki tagumist osa üles.
Kui mootor toötab, ärge kunagi pange käsi ega jalgu katte alla ega tagumisse väljutusavasse.
KAITAMINE
MOOTORI REGULEERIMINE (joonis JI)
Vt mootori tootja hooldusjuhendit.
ETEVAATUST:- oli tuleb lisada
moctorile enne kasutamist
MOOTORI KÄIVITAMINE (joonis Jill)
Kui masin on nōuetekohaselt ette valmistatud, käivitag mootor järgmisel viisil:
a)Vajutage mootori seiskamise hoovale (14), et valmistada mootor käivamieks ette; masinat käivitades ja sollega toötades suruge hoob vastu käepidet (see paneb toöle mootori piduri).
b) Starteriklapiga mootorid: Vajutage karburaatoril asuvat kutuserikastuspumpa (2) 3-4 korda.
Täiendava info ja selgituste saamiseks lugege tāhelepanelikult mootori kasutusjuhendit.
c)Käivitage mootor. KÄSITSI KÄIVITAMINE: (Hoides all mootori seiskamise hooba (14)).
Hoidke mootori käivitamise käepidemest (11) ja tommake starteri trossi ornalt, kuni tunnete kompressionist pohjustatud vastgupanu. Laske starteritross aeglaselt tagasi, seejärel tommake kä Epidet tugevasti enda suunas nii kaugele kui voimalik.
ELEKTRILINE KÄIVITAMINE: (Hoides all motori seiskamise hooba (14)).
Pange pistik (G) mootoril olevasse pessa (H). Keerake süutevötit (16)
ETTEVAATUST! Lokietera hakkab poorelma kohe, kui mootor kaivitatakse.
Hoidke masinaga toötades mootori seiskamise hooba (14) all. Kui hoob vabastatakse, siis mootor seiskub.
NIITMINE
Rohu loikamiseks likake niudukit käsitsi voi paigaldage automaatne likumisseade.
Kuidas paigaldada automaaset liikumisseadet (joonis Jill): Tostke siduri hoob (17 - 18) üles ja hoidke selles asendis.
EATEVAATUST! Lulitage seade sisse ainult sis, kui mootor tootab.
Kuidas automaatset liikumisseadet vabastada: Vaba-stage siduri hoob.
Enne masina enda poole tombamist vabastage ajam ja likake masinat umbes 10 cm edasisuunas.
Tähtis: Kui vajutate sidurihoovale ja automaatne liikumisseadis ei käivitu, tuleb siduritrossi reguleerida, pannes vedru (P) monda plaadil (R) olevasse auku (S).
HOOLDUS

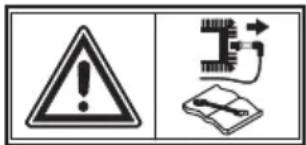

Ettevaatust! Enne hooldustoid lulitage mootor valja ja uhendage lahti suutekuunal.
Neljatakilise mootori puhul kontrollige ölitaset ja vahetage öli, kui see on must. Täiendavaid selgitusi vt MOOTORI KASUTUSJUHEND.
Kontrollige niidukit sageli ja veenduge, et rohujägid oleksid katte alt eemaldatud.
Arge kunagi puhistage niidukit, valades sellele vett: see voib elektrisüsteemi tösiselt rikkuda.
Olge ettevaatlik, valjalasketoru voib olla vaga kuum.
Kontrollige sageli liketera voimalike kahjustuste osas.
Muruniidukit tuleb kontrollida VOLITATUD ESINDUSES.
Kerealune puhastamine
Masin peab seisma ja olema valja lulitatud.
- Kinnitage otsik (22) kraani kulge. Keerake kraan lahti.
- käivitage mootor (loiketera pörre), laske sel moni, minut soojeneda.
- kui olete puhastamise lopetanud, lulitage mootor valja, keerake kraan kinni, votke voolik ara.
LOIKETERA
Löiketera (23) eemaldamiseks vabastage kruvi (24).
-
Kontrollige lokietera toe (25) seiundit, pesurit (26), votit (27) ning pesurit (28) ja vaheteg valja kik defektsed osad.
-
Uuesti kokku pannes veenduge, et voti (27) oleks vollile oigest asetatud ning et loikeservad oleksid mootori poorlemise suunas. Lioketera kruvi (24) peab olemapingutatud 5,34 Kgm (52,4 Nm).
ELEKTRILINE KÄIVITAMINE:
Enne mootori esmakordset käivitamist on soovitav laadda akut 2 kuni 3 tundi.
Kui kävitamisel selgub, et aku on nörk, laadige seda 24 tundi.
Arge jatkake käivitamist rohkem kui 5 sekundi vältel.
AKU HOOLDAMINE
TAHTIS
Aku öigeks hooldamiseks (29), eriti valmistudes seadet pikemaks ajaks seisma jätma ning laadimiseks valmistudes laadimiseks ei ole vaja akut pesast eemaldada, vaid toimida tuleb järgmisel viisil:
1) Eemaldage kontakt (30).
2) Sāilitage akut värske ðhuga ja kuivas kohas.
3) Enne kasutamist laadige akut toattemperatuuril 24-36 tundi.
4) Enne kasutamist taastage kontakt (30).
AKU LIKVIDEERIMINE
Akusid, millei on tahis "mahatommatud prugikonteiner" ning keemiline sumbol Pb (akusisaldab pliid), ei tohi visata kodumajapidamiste prugikonteinerisse.
Kasutaja on seaduslikult kohustatud viima kasutatud akud spetsiaalsesse kogumispunktivoi tagastama muujale.
GARANTII JA GARANTIIPOLIITIKA
Kui garantiiajal avastatakse mone detaili defekt, mis on tingitud tootmisveast, parandab voi asendab firma Husqvarna AB salle omavolitatud tokodade kaidu kliendile tasuta, eeldusel, et:
a) yeast teatakse otse volitud tookotta
b) esitatakse ostu toendav dokument
c) viga ei ole tingitud vaarast kasutamisest, holetusest ega ebaigest reguleerimisest kasutaja poolt
d) viga ei ole tingitud kulumisest
e) masin ei ole olnud teeninduses ega remondis, seda eie ole koost lahti voetud ega omavoliliselt muudetud isiku poolt, kellel puudus selleks firma Husqvarna Outdoor luba Tooted
f) masinat ei ole valja renditud
g) masin on isiku omanduses, kes selle algselt ostis
h) masinat ei ole kasutatud ariotstarbel
See garantii taiendab kliendile seadusega ettenahtud oigusi ega vahenda neid mingil viisil.
- Garantii ei kata allpool loetletud pohjustel tekkinud rikkeid, seetottu on tahtis, et loeksite tahahepanelikult labi selles kasutusjuhendis sisalduvad juhised ning moistaksite, kuidas omasinat kaitada ja hooldada.
Garantii ei mata jargmisi rikkeid:
- kulunud voi vigastatud terade asendamine
- rikked, mis on tingitud asjaolust, et algsest veast ei teatatud
- rikked, mis on tekkinud äkilise kokkupörke tagajärjel
- rikked, mis on tingitud asjaolust, et toodet ei kasutatud vastavalt kasutusjuhendis sisalduvatele juhistele ja soovitustele
- garantii ei laiene masinatele, mida kasutatakse rendimasinatena
- järgnevalt loetletud detaile käsitatakse kuluvate osadenaning nende eluiga söltub korraparasest hooldusest, mistöttu need ei saa reeglina olla garantiiinõude aluseks: Iöiketerad, elektrikaabel, rihm
ETTEVAATUST!
Firma Husqvarna AB ei vota endale garantist tulenevat vastutust defektide eest, mis on tervikuna voi osaliselt, otseselt voi kaudsalt pohjustatud asendusosade voi lisadetailide paigaldamisest, mis ei ole toodetud firmas Husqvarna AB voi selle poolt heaks kiidetud, ega defektide eest, mis on pohjustatud masina uskkoik millisel viisil muutmisest.
EÜ VASTAVUSDEKLARATSIOON
Mina, allakirjutanu Claes Losdal, Husqvarna AB, Drottninggatan, SE-561 82 Huskvarna, Sweden (valdaja tehnilise dokumentatsiooni) toendan, et muruniiduk:-
kategoria. .bensiinimootoriga ratastega rootor
Mark .Husqvarma AB
Vastab direktiivi 2000/14/EMU spetsifikatsionidele.
Tuup .A
Versoon. B
Löikelaius.
Garanteeritud maturase. D
Mödetud müratase. E
Müratase körvas (mötemäramatus) K= 1 dB(A)
Käepideme vibratsion (mötemäramatus) K= 1 m/s². G
Lökeseadme tuup roteeruv tera
Teavitatud asutus.. .Nr. 0470 - NEMKO AS
Gaustadalleen 30 - PO Box 73 Blindern
0314 OSLO - Norway
MOD.LM2146CMD
Teavitatud asutus.. .Nr. 0404 - SMP Svensk Maskinprovning AB
Fyrisborgsgatan 3
754 50 Uppsala - SWEDEN
Muud direktiivid: 2006/42/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC
& kohadataavad standardid: EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201
Claes Losdal
Technical Manager
Husqvarna AB
