KASUTUSJUHEND LM 2247 CDP JONSERED

ETTEVAATUST! Vääral või hooletul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma.

Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Vaata, et tööpiirkonnas poleks vööraid isikuid.

Vältimaks soovimatut käivitumist, eemaldage süütejuhe süütekünlalt.

Õlivarras/Õlipaak

Väljaviskuvate ning tagasipörkavate asjade oht.

Ettevaatust - liikuvad terad. Hoidke jalgu ja käsi.

Hoiatus: pöörlevad osad. Hoidke käed ja jalad eemal.

Seade vastab EL kehtivatele direktiividele.

Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil.

Ärge kasutage seadet siseruumis või kohas, kus pole õhutust. Heitgaasis on vingugaasi, mis on värvitu ja lõhnatu eluoftlikult mürgine gaas.

Plahvatusoht

Kuum pind.

Mootor tarnitakse ilma õlita.

Enne masina kasutamist lisage öli.

Kütuse tankimine. Mootor ei tööta kütusega E85 (85% etanooli).

Hoiatustasemete selgitus

Hoiatused jagunevad kolmele tasemele.

ETTEVAATUST!

ETTEVAATUST! Näitab ohtlikku kehavigastust või kasutaja surma põhjustavat või lähedalolevaid objekte kahjustavat ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHTIS!

TÄHTIS! Näitab vigastuste ohtu kasutajale või ohtu lähedalolevatele objektidele, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHELEPANU!

TÄHELEPANU! Näitab lähedalolevate objektide või seadme kahjustamise ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

ESITLUS

Sisukord Lugupeetud tarbija!

SÜMBOLITE TÄHENDUS

Sumbolite tähendus 226

Hoiatustasemete selgitus 226

ESITLUS

Sisukord 227

Lugupeetud tarbija! 227

ESITLUS

Mis on mis muruniidukil? 228

SEADME OHUTUSVARUSTUS

Üldised näpunäited 229

KOKKUPANEK JA REGULEERIMINE

Üldised näpunäited 230

Käepide 230

Niitmiskõrgus 231

Koguja 231

Üldised näpunäited 233

Küttesegu 233

Tankimine 233

Transport ja hoiustamine 233

KÄITAMINE

Isiklik ohutusvarustus 234

Üldised ohutuseeskirjad 234

Põhiline lõikamistehnika 235

Transport ja hoiustamine 235

Käivitamine ja seiskamine 236

HOOLDUS

Üldised näpunäited 237

Hooldusskeem 237

Üldkontroll 237

Süüteküunlad 239

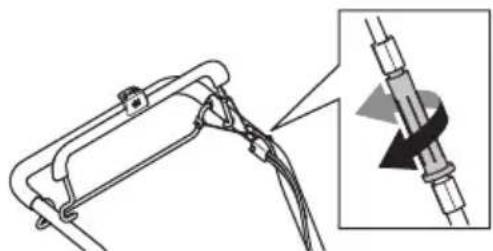

Sidurikaabli seadistamine 239

Öhufilter 239

Õlivahetus 239

Kütusesüsteem 239

TEHNILISED ANDMED

Tehnilised andmed 240

EÜ kinnitus vastavusest 241

Önnitleme teid, et olete valinud Jonsered toote! Me oleme veendunud, et te hindade körgelt meie toodete kvaliteeti ja tehnilisi näitajaid, ning seda ka tulevikus. Kui te ostate meie toote, on teile tagatud professionaalne abi nii seadmete hooldamise kui parandamise osas. Kui seadme müüja juures pole volitatud töökoda, küsige, kus on meie lähim volitatud töökoda.

Me loodame, et jäite oma ostuga rahule ja sellest saab teie hea abimees pikkadeks aastateks. Ärge unustage, et seadme kasutusjuhend on väärtuslik abimees. See aitab teid oluliselt oma seadme tööiga pikendada, kui te järgite neid soovitusi, mis on juhendis toodud seadme hooldamise, korrastamise ning parandamise kohta. Kui te kord müüte selle seadme ära, andke sellega uuele omanikule kaasa ka kasutusjuhend.

Soovime teile palju edu oma Jonsered tootega töötamisel!

Jonsered töötab pidevalt oma toodete edasiarendamise alal ja jätab seetöttu endale öiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas.

ESITLUS

Mis on mis muruniidukil?

1 Mootoripiduri hoob
2 Edasiveohoob (LM 2247CD, LM 2247CDP)
3 Koguja
4 Käepideme körguse reguleerimise lukustushoob.
5 Ölivarras/ölipaak
6 Lõiketerakate
7 Summuti
8 Süüteküünlad

9 Käiviti käepide
10 Tagumine kaitse
11 Öhufilter
12 Kütuse lisamine
13 Niitmiskõrguse regulaator
14 Etteandpumba kummipõis (LM 2247C, LM 2247CD)
15 Käsitsemisõpetus

SEADME OHUTUSVARUSTUS

Üldised näpunäited

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihooldust, mis tagab ohutu töö.

ETTEVAATUST! Ära kunagi kasuta seadet, mille ohutusvarustus on puudulik. Vajadusel lasta seadme hooldustöökojas parandada.

Ärge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega võtke ka kasutada sellist seadet, millest võib arvata, et keegi on selle ümber ehtanud. Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Lõiketerakate

- Lõiketerakate on ette nähtud vibratsiooni vähendamiseks ja lõikekahjude ohu vähendamiseks.

Lõikurikatte kontrollimine

- Kontrollige, et lõikeosa kate pole kahjustatud ja lõikeosa välisel kattel pole nähtavaid defekte (nt pragusid).

Mootoripiduri hoob

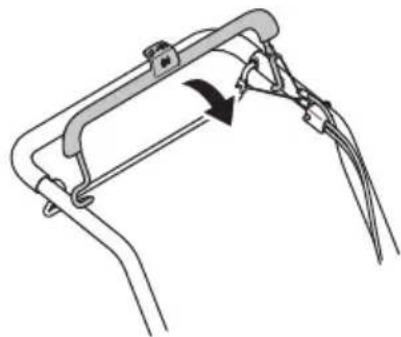

- Mootoripidur on ette nähtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub.

Pidurikäepideme kontrollimine

Käivitage masin vastavalt käivitusjuhistele (vt Käivitamine ja seiskamine") ja seejärel vabastage pidurikäepide. Motooripidur peab olema alati reguleeritud nii, et mootor seiskub 3 sekundi jooksul.

ETTEVAATUST! Ärge kunagi kasutage ilma summutita või viga saanud summutiga seadet. Vigane summuti võib suurendada mürataset ja tuleohtu. Hoidke tulekustutusvahendid käepärast.

Summuti läheb seadme töötamisel väga kuumaks ja on kuum ka pärast seadme välja lülitamist. See kehtib ka tühikäigul töötamise kohta. Olge töötamisel hoolikas ja ettevaatlik, eriti siis, kui töötate tuleohtlike gaaside ja muude materjalide lähedal.

- Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootori heitgaasid operaatorist eemale.

Summuti kontroll

- Kontrollige korrapäraselt, kas summuti on terve ja kas see on korralikult kinni.

KOKKUPANEK JA REGULEERIMINE

Üldised näpunäited

TÄHTIS! Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Käepide

Seaded

Käepideme körgus

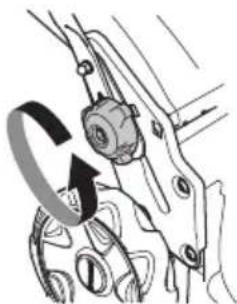

• Keerake alumised hoovad lahti.
• Lükake nupud masina mölemal küljel soonte otstesse.

• Käepideme körguse saab seada 2 erinevasse asendisse.
• Seadistage körgus sobivaks.

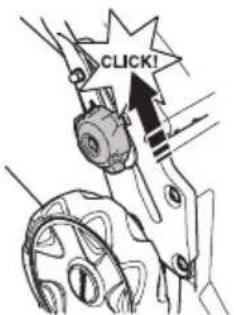

• Lükake nuppe ülespoole käepideme suunas, kuni need peatuvad ja kölab klöpsatus.

CLICK!

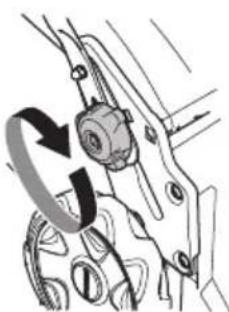

- Keerake hoovad korralikult kinni.

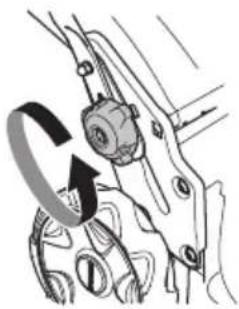

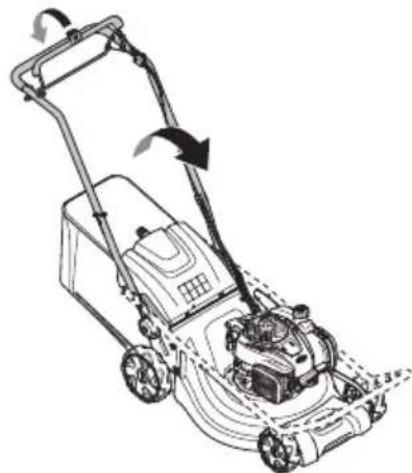

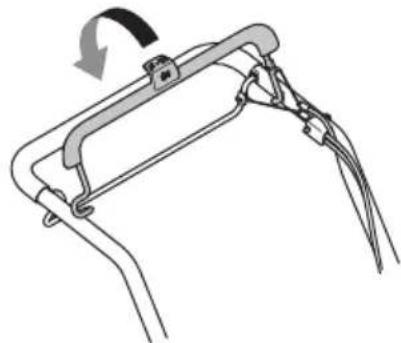

Transpordiasend.

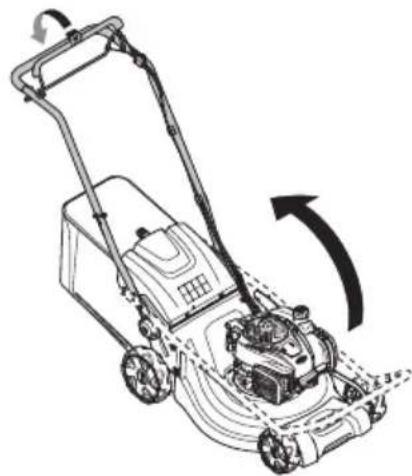

Käepideme koostu saab kokku pöörata, et vähendada ruumivajadust transportimisel ja säilitamisel.

- Keerake alumised hoovad lahti.

- Lükake nupud masina mölemal küljel soonte otstesse.

- Pöörake mootori piduri hoob juhtraua poole.

• Lükake käepidet ettepoole.

- Pöörake mootori piduri hoob juhtraua poole.

- Pöörake käepide püstasendisse.

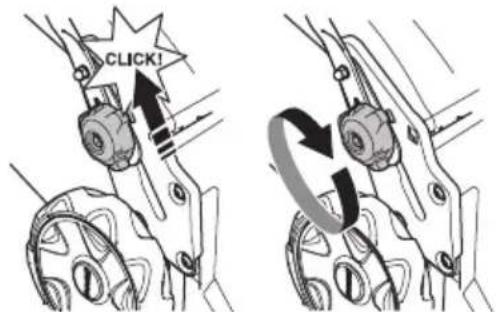

- Lükake nuppe ülespoole käepideme suunas, kuni need peatuvad ja kölab klöpsatus.

CLICK!

- Kruvige koos nupuga käepideme külge.

Niitmiskõrgus

MÄRKUS! Ära seadista niitmiskõrgust liiga madalaks, kuna ebatasasuste korral võivad lõiketerad käia küngaste vastu.

Masin on varustatud lõikekõrguse keskregulaatoriga.

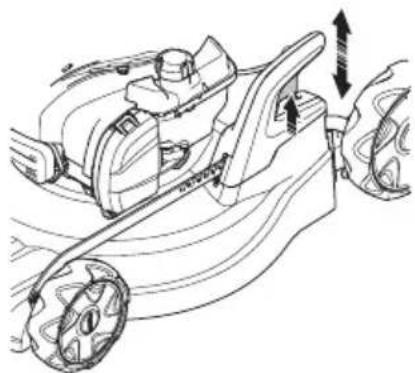

- Lõikekörguse vähendamiseks lükake hooba tahapoole ja suurendamiseks ettepoole.

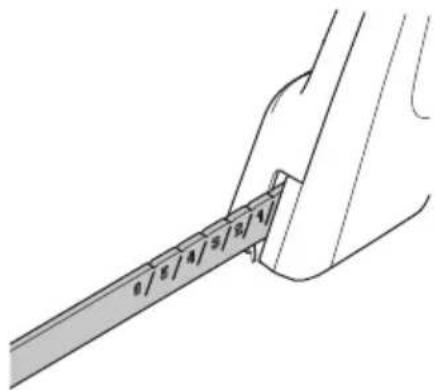

- Kangiga saab reguleerida 6 erinevat lõikamiskõrgust.

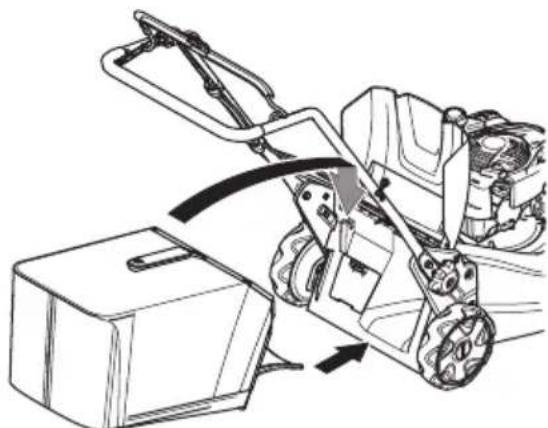

- Raamil asuv koguja käepide tuleb asetada kogumiskoti peale.

- Kinnitage raami alumine osa koguri all asuvasse soonde.

• Kinnitage raam kiirkinnitusklambritega.

- Veenduge, et masina väljaviskeosa on puhas ja selles pole niidetud muru.

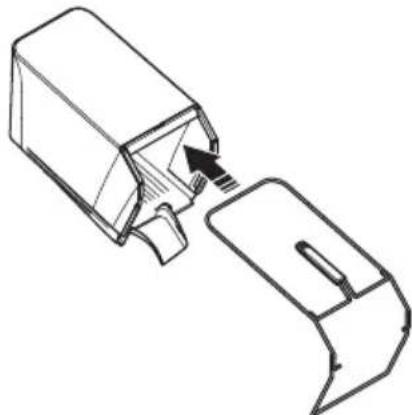

- Kinnitage kogur korpuse ülemise serva külge.

- Paigutage koguri keel masina väljaviskeosa külge.

- Kinnitage kogumiskoti põhi väljalaskeava külge.

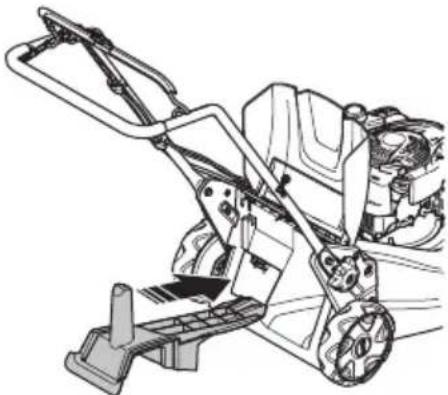

Peenestaja kinnitamine - Tarvikud

Lisavarustusena on saadaval multšimiskomplekt, et püüduriga masinatega saaks multšimisfunktsiooni kasutada. Komplektis on multšikork ja lõiketera.

- Tõstke väljalaske kaitse üles, et multšikork paigaldada/eemaldada.

- Vahetage lõiketera tarnitud Combi-lõiketera vastu. Lisateavet leiate jaotisest Lõikevarustus".

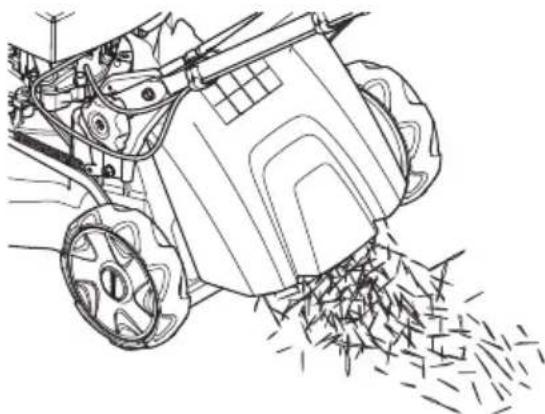

Tagantväljavise

Masinat saab kasutada ka ilma multšimisseadme ja kogurita.

• Töstke tagumine kaitse üles ja eemaldage kogur.
• Eemaldage multšikork.
- Sulgege kaitse.

ETTEVAATUST! Kui mootor töötab suletud või halva õhutusega ruumis, võib seade põhjustada lämbumissurma või vingugaasimürgistuse.

Kütus ja kütuseaurud on väga tuleohtlikud ning võivad põhjustada ohtlikke kahjustusi sissehingamisel või nahale sattumisel. Olge ettevaatlik kütuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kütust hästi õhustatavas kohas.

Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju. Sellepärast ära käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Ärge suitsetage kütuse lähedal ega pange sinna kuumi esemeid.

Küttesegu

MÄRKUS! Seadmele on paigaldatud neljataktimootor. Jälgige, et mootoris oleks alati piisavalt öli.

Bensiin

• Kasuta kvaliteetset plii- või pliivaba bensiini.
• Soovituslik madalaim oktaanarv on 90 (RON). Kui te töötate 90st madalama oktaanarvuga kütusega, tekib mootori kuumenemine. See võib mootorit kahjustada ja põhjustada tõsiseid mootoririkkeid.
• Kui on saadaval keskkonnasäästlikku, nn. alkülaatkütust, tuleb seda kasutada.

Mootoriõli.

MÄRKUS! Kontrolli enne muruniiduki käivitamist ölitaset. Liiga madal ölitase vöib pöhjustada tõsiseid mootorikahjustusi. Vaadake juhiseid peatükist „Hooldus“.

- Mootoriöli vahetatakse esimest korda pärast 5 töötundi. Tehniliste andmete peatükist leiate juhised sobiva öli valimiseks. Ärge kasutage kahetaktimootori öli.

Tankimine

!

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist mõni minut jahtuda.

Bensiini mahaloksumise vältimiseks kasutage kütuse lisamisel alati bensiinikanistrit.

Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda.

Pühkige kütusepaagi korgi ümbrus puhtaks.

Pärast kütuse lisamist pinguta korki hoolikalt. Hooletus võib põhjustada tulekahju.

Enne käivitamist vii seade vähemalt 3 meetri kaugusele kütuse lisamise paigast.

Ära käivita seadet:

• Kui kütus või mootoriõli on tilkunud masinale, kuivata köik pritsmed ja lase bensiinijääkidel aurustuda.
• Kui kütust on sattunud Su kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust. Pese vee ja seebiga.
• Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust.

Transport ja hoiustamine

• Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sädemete või lahtise tulega, näit. masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.
• Hoia ja transpordi kütust selleks ettenähtud nõus.

- Lase kütuse– ja õlipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Palu lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse ja õli jaoks.

Isiklik ohutusvarustus

Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista önnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel.

Kasuta alati:

• Kui müratase ületab 85 dB piiri, kasutage körvaklappe.
  • Vastupidavad, mittelibisevad jalatsid.
• Tugevad pikad püksid. Ära kanna lühikesi pükse või sandaale ega ole paljajalu.
• Vajadusel tuleb kasutada kindaid, näiteks lõikeosa paigaldamisel, kontrollimisel ja puhastamisel.

Üldised ohutuseeskirjad

Selles osas kirjeldatakse põhilisi ohutusjuhiseid seadme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

• Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.
• Ärge unustage, et seadme operaator vastutab seadmest tingitud ohtude ning önnetuste ning varaliste kahjude eest.
• Seade tuleb puhas hoida. Sildid ja kleebised peavad olema täielikult loetavad.

Kõiki olukordi, mis võivad seadme käitamisel ette tulla, ei ole võimalik kirjeldada. Olge alati ettevaatlik ja lähtuge tervest mõistusest. Kui satute ebaturvalisena tunduvasse olukorda, lõpetage töö ning otsige asjatundlikku abi. Pöörduge edasimüüja, hoolduskeskuse või kogenud kasutaja poole. Ärge üritage teha midagi, milles te ei ole kindell!

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Tösiste vöi surmaga löppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga.

ETTEVAATUST! Vääral või hooleutul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma.

Ärge lubage seadet kasutada või hooldada väljaõppeta inimesi või lapsi.

Ohutuse tagamiseks tuleks füüsilise või vaimse puudega või terviserikkega inimestel seadet kasutada vaid järelevalve all.

Ära luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisõpetuse sisust aru saanud.

Ärge töötage seadmega, kui te olete väsinud, ravimite või alkoholi mõju all, ms võivad mõjutada teie otsustamisvõimet, nägemist ja keha valitsemist.

ETTEVAATUST! Kooskõlastuseta muudatused ja mitteoriginaalosad võivad põhjustada ohtlikke kahjustusi nii kasutajale endale kui juuresviibijaile. Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata.

Ärge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega võtke ka kasutada sellist seadet, millest võib arvata, et keegi on selle ümber ehitanud.

Ära kasuta vigastatud seadet. Kontrolli ja hoolda seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist.

Kasuta alati originaalosi.

KÄITAMINE

Tööplatsi ohutus

• Enne niitmise alustamist tuleb murult eemaldada oksad, raod, kivid jne.
• Lõikeosaga kokku puutuvad objektid võivad õhku paiskuda ning tabada inimesi või esemeid. Hoidke kõrvalised isikud ja loomad ohutus kauguses.
• Ärge kunagi kasutage seadet halva ilmaga, eriti udu, vihma, niiskete või märgade töötingimuste, tugeva tuule, liigse külma ning pikseohu korral jms oludes. Külma ilmaga töötamine on väga väsitav ja sellega kaasneb muid ohte, nagu libe maapind.
• Kontrollige ümbrust ja veenduge, et miski ei saa häirida teie kontrolli seadme üle.
• Ettevaatust juurte, kivide, okste, aukude, kraavide jms. Körges rohus võib takistusi mitte märgata.
• Nõlvade niitmine võib olla ohtlik. Ära kasuta muruniidukit väga järskudel nõlvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.
• Kallakul peab käik kulgema nõlvakaldega risti. Mööda nõlva üles ja alla käia on palju raskem.
• Ettevaatust nurkade ja vaatevälja varjavate objektide läheduses.

Tööohutus

- Muruniiduk on ette nähtud üksnes muru niitmiseks. Seadme mitteotstarbekohane kasutamine on keelatud.

- Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

- Ära kunagi käivita muruniidukit enne, kui lõiketera ja kõik katted on korrektselt paigaldatud. Vastasel korral võib lõiketera lahti tulla ning põhjustada vigastusi.

- Väldi lõiketera lõöke vastu võõrkehi nagu kivid, puujuured või muu sarnane. Selle tagajärjel võib lõiketera nüriks muutuda ning mootorivõll kõverduda. Kõver telg toob kaasa tasakaalu kadumise ja tugeva vibratsiooni, millega kaasneb lõiketera eemaldumise oht.

- Pidurihoob ei tohi masina töö ajal olla püsivalt kinnitatud käepideme külge.

- Aseta muruniiduk stabiilsele tasasele aluspinnale ja käivita see. Jälgä, et lõiketera ei satuks kontakti maapinna või muude esemetega.

- Liikuge alati seadme taga. Jälgige, et rattad puudutaksid maad ning hoidke niites kahe käega käepidemest kinni. Hoidke käed ja jalad liikuvatest teradest eemal.

- Ärge kallutage töötava mootoriga seadet.

- Masinat töö ajal enda suunas tömmates tuleb olla äärmiselt tähelepanelik.

- Ära kunagi tõsta või kanna muruniidukit, kui selle mootor on käivitatud. Kui pead muruniidukit tõstma, seiska köigepealt mootor ning eemalda süütekaabel süüteküunlalt.

- Ärge niitke muru tagurpidi liikudes.

- Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.

• Ära kunagi jookse töötava masinaga. Muruniidukiga tuleb alati töötada käies.
• Enne niitmiskõrguse muutmist seiska mootor. Ärge seadistage, kui mootor töötab.
• Mitte kunagi ärge jätke töötava mootoriga seadet järelevalveta. Lülitage mootor välja. Veenduge, et lõikeosa on lõpetanud pöörlemise.
• Kui puutute seadmega vastu mingit kõrvalist eset või kui vibratsioon lakkab, katkestage kohe töö ja lülitage seade välja. Võtke süütejuhe süüteküünla küljest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel.

Põhiline lõikamistehnika

• Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nüri tera lõikab ebaühtlaselt ning rohuliblede lõikepind tömbub kollaseks.
• Ära kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuivadel perioodidel. Niida köigepealt suure niitmiskörgusega. Seejärel kontrolli tulemust ja laneta körgus sobiva tasemeni. Kui muru on eriti körge, söida aeglaselt ja niida kaks korda.
• Niitke iga kord erinevas suunas, et vältida triipude tekkimist murule.

Transport ja hoiustamine

• Vedamiseks kinnitage seadme osad alati kindlalt, et vältida vedamise käigus võimalikke kahjustusi ja õnnetusi.
• Hoidke seadet suletud ruumis, lastele ning kõrvalistele isikutele kättesaamatus kohas.
• Hoidke seadet ja selle lisatarvikuid kuivas ja külma eest kaitstud kohas.
• Kütuse vedamise ja hoidmise kohta vt peatükki „Kütuse käsitsemine“.

Käivitamine ja seiskamine

Enne käivitamist

ETTEVAATUST! Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

• Vaata, et tööpiirkonnas poleks vööraid isikuid.
- Hooldage iga päev. Vaadake juhiseid peatükist „Hooldus“.
- Jälgi, kas süütekaabel on korralikult süüteküünlal.

Käivitamine

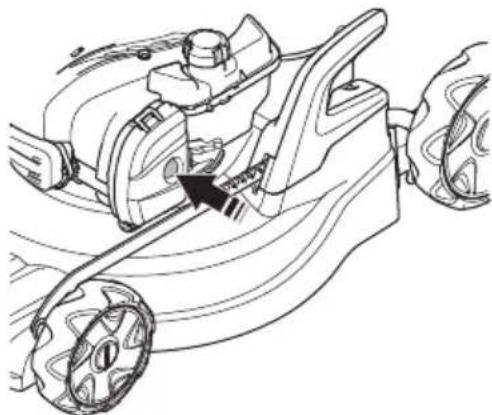

Käsitsi käivitamine (LM 2247C, LM 2247CD)

Mudelitel LM 2247C, LM 2247CD on käsi-õhuklapp (eeltäitepumba kummipõis). Enne muruniiduki esmakordset käivitamist vajutage viis korda kütusepumpa. Järgmistel kordadel, kui masinat külma mootoriga käivitate, vajutage kütusepumpa kolm korda.

- Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

• Seiske seadme taga.
• Võtke käivitikäepidemest kinni, tömmake käivitusnöör parema käega aeglaselt välja, kuni tunnete vastupanu (käiviti hambad haakuvad). Tõmmake hooga, nii et mootor käivitub. Käivitusnööri ei tohi kerida käe ümber.

Ajam (LM 2247CD, LM 2247CDP)

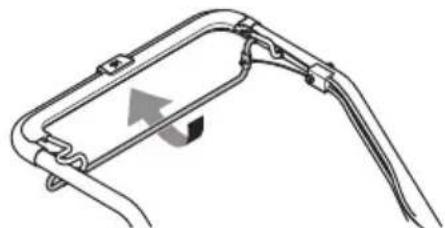

- Ajami käivitamiseks vajutage edasiveohooba käepideme poole.

- Enne masina enda poole tömbamist vabastage ajam ja lükake masinat umbes 10 cm edasisuunas.

Seiskamine

- Mootor seiskub, vabastades mootoripiduri hoova.

ETTEVAATUST! Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda töökotta.

Kontrolli ja/või hooldust tuleb teha välja lülitatud mootoriga. Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga.

TÄHELEPANU! Masina kallutamisel jälgige, et öhufilter jääks köige körgemale.

- Kasuta alati originaalosi.

Hooldusskeem

Hooldusskeemil on näha, millised seadme osad hooldust vajavad ning milliste vaheaegade tagant hooldustöid tuleb teha. Vaheajad on arvutatud eeldusel, et seadet kasutatakse iga päev, ning need võivad vastavalt kasutussagedusele erineda.

Enne käivitamist	Iganädalane hooldus	Igakuine hooldus
Üldkontroll Süüteküurlad Öhufilter
Välispidine puhastus $ummuti* Kütusesüsteem
Öli tase.
Lõikeseade
Lõiketerakate*
Veorihma kontrollimine ja seadistamine
Mootoripiduri hoob*

*Vaadake juhiseid peatükist „Seadme ohutusvarustus“.

Lisateavet leiate mootori kasutusjuhendist.

Üldkontroll

• Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.
• Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks.
• Ära kasuta masina puhastamiseks survepesu.
• Ära kunagi pritsi vett otse mootorile.
• Puhasta käiviti öhuimemisava. Kontrolli käivitit ja selle nööri.
• Lõiketerakatte alt puhastamisel keera masina süüteküinal ülespoole. Tühjendage bensiinipaak.

TÄHTIS! Laske masinal maha jahtuda. Kuum öli vöib pöhjustada raskeid põletusvigastusi.

Õlitaseme kontrollimisel peab muruniiduk seisma tasasel aluspinnal. Kontrolli õlitaset mõõtevardaga õlipaagi korgi küljes.

• Eemaldage õlipaagi kork ning pühkige õlivarras puhtaks.
• Pange õlivarras uuesti paaki.
• Kui ôlitase on madal, lisa mootoriöli kuni ôlivarda ülemise tasemeni.

HOOLDUS

Lõikeseade

• Kontrolli lõikeosa seisukorda, et seal poleks vigastusi või pragusid. Vigastatud või pragudega lõikeosad tuleb välja vahetada.
• Jälgi, et Sul oleks alati hästi teritatud ja õigesti tasakaalustatud lõiketera.

TÄHELEPANU! Pärast teritamist tuleb lõiketerasid tasakaalustada. Terade tasakaalustamist, vahetamist või teritamist tuleb teha töökojas.

Kui niiduk sõidab takistuse otsa ja lõiketerad lähevad katki, tuleb need vahetada. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Terade vahetamine

ETTEVAATUST! Kasuta lõikevarustuse teenindamisel ja hooldamisel alati tugevaid kindaid. Lõiketerad on väga teravad ning lõikekahjustused võivad tekkida väga kergesti.

Lahti võtmine

ETTEVAATUST! Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

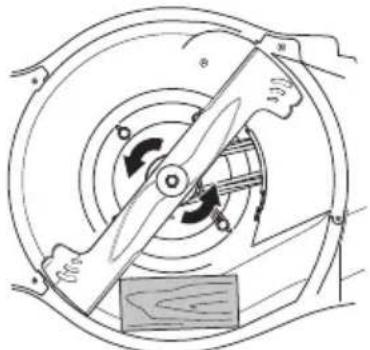

- Lukustage lõiketera puidust klotsiga. Keerake lahti lõiketera polt ja eemaldage see ning seib ja lõiketera. Eemaldage lõiketera polt, keerates seda vastupäeva.

- Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka, kas lõiketera polt on terve ja mootorivõll ei ole kõver.

Koostamine

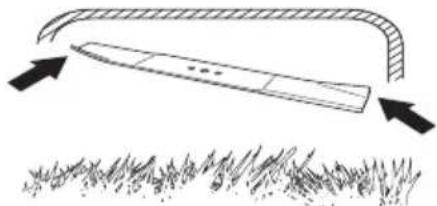

- Tera tuleb paigaldada nii, et nurga all olevad otsad on suunatud üles katte poole.

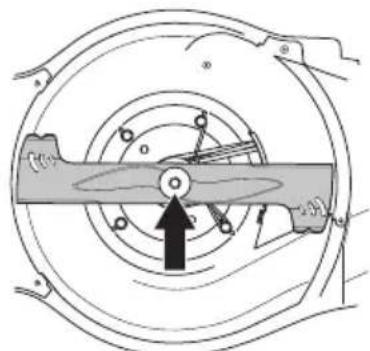

- Aseta lõiketera hõõrdeseibiga vastu lõiketerakinnitust. Jälgi, et lõiketera on teljel õigesti keskel.

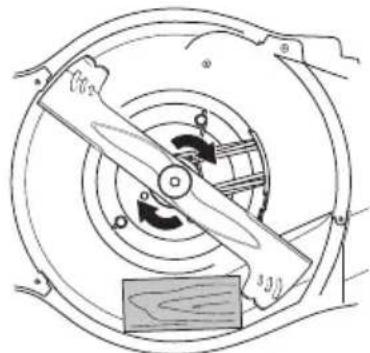

- Lukustage lõiketera puidust klotsiga. Paigaldage seib ja keerake polt päripäeva nõuetekohaselt kinni. Polt peab olema kinni keeratud pingutusmomendiga 70 Nm.

• Keerake tera käega, veendumaks, et see pöörleb vabalt.
  • Proovikäivitage seade.

TÄHTIS!

Olge alati ettevaatlik ja lähtuge tervest möistusest. Vältige olukordi, millega te ei pruugi toime tulla. Kui te pärast selle juhendi läbilugemist tunnete veel ebakindlust, küsige enne jätkamist nõu asjatundjalt. Võtke ühendust volitatud töökojaga.

Kasutage alati ainult originaalvaruosi. Lisateabe saamiseks vaadake jaotist "Tehnilised andmed".

Süüteküünlad

MÄRKUS! Kasuta alati soovitatud süütekünla tüüpi! Vale süüteküunal võib vigastada kolbi või silindrit.

• Kui seadme võimsus on väike, käivitada on raske või seade töötab tühikäigul ebaühtlaselt, kontrollige alati kõigepealt, kas süüteküünal on korras, enne muude abinõude rakendamist.
• Puhasta must süüteküünal ja kontrolli samal ajal, kas elektroodide vahe on 0,7 mm. Vajaduse korral vahetage välja.

Sidurikaabli seadistamine

Kui liikumine tundub aeglane, võib selle põhjuseks olla libisev rihm. Sel juhul tuleb reguleerida siduritrossi.

Täppisreguleerige trossi reguleerkruvi kasutades.

• Trossi pinguldamiseks ja kiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva.
  Ärge trosse üle pinguldage. Kui niiduk hakkab liikuma sidurihooba vajutamata, lõdvendage trossi.
• Trossi lõdvendamiseks ja kiiruse vähendamiseks keerake reguleerimiskruvi päripäeva.

Kui liikumine tundub ikka aeglane, tuleb rihm välja vahetada. Võtke ühendust volitatud töökojaga.

Õhufilter

• Eemalda õhufiltri kaitse ja demonterei õhufilter.
• Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korrapäraselt uuega asendada. Vigastatud õhufilter tuleb kohe välja vahetada.
• Jälgi paigaldamisel, et öhufilter on tihedalt vastu filtrihoidikut.

Puhastage paberfilter. (LM 2247CDP)

- Puhastage filter, koputades seda tasase pinna vastu. Ärge kunagi kasutage filtri puhastamiseks bensiiiniga lahustit, nt petrooleumi, ega suruõhku.

Puhastage vahtkummist filter. (LM 2247C, LM 2247CD)

- Võtke vahtkummifilter ära. Peske filtrit korralikult leiges seebivees. Pärast pesemist loputage filtrit korralikult puhtas vees. Pigistage filtrit ja pange kuivama. NB! Kõrge survega suruõhk võib vahtkummit kahjustada. Pärast puhastamist tuleb filter mootoriõliga sisse õlitada. Pühkige liigne õli ära, surudes puhast riidelappi filtri vastu.

Õlivahetus

• Tühjenda kütusepaak.
- Keera lahti ölipaagi kork.
- Aseta kohale sobiv nõu õli kogumiseks.
- Lase öli välja, kallutades mootorit nii, et öli voolab täitetoru kaudu välja. Masina kallutamisel jälgige, et öhufilter jääks köige körgemale. Küsi lähimast bensiinijaamast, kuhu saad ära anda kütuse ja mootoriöli jäägid.
- Täitke hea kvaliteediga uue mootoriöliga. Vaadake juhiseid peatükist "Tehnilised näitajad".
• Lisateavet leiate mootori kasutusjuhendist.

Kütusesüsteem

• Kontrollige, kas paagi kaas ja tihend on korras.
• Kontrollige kütusevoolikut. Vajadusel vahetage.

TEHNILISED ANDMED

Tehnilised andmed

	LM 2247C LM 224	7CD LM 2247CDP
Mootor
Mootori tootja Briggs & Stratton Briggs & Stratton Briggs	& Stratton
Silindri maht, cm3	125 125 140
Kiirus, rpm 2900 2900 2900
Mootori nimivõimsus, kW (vt märkus 1) 1,8@2900 1,8@	2900 2,1@2900
Süütesüsteem
Süüteküunlad Champion XC92YC Champion XC92YC	Champion XC92YC
Elektroodide vahe, mm 0,5 0,5 0,5
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l 0,8 0,8 0,8
*Mootoriõli	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Kaal
Seade tühjade paakidega, kg 27 29 30
Müraemissioon (vt. märkust 2)
Müra võimsustase, dBA	95,7	95,7	94,4
Müra võimsustase, garanteeritud LWA dBA	96 96 96
Müratase (vt. märkust 3)
Mürarõhutase kasutaja kõrva juures, dB (A)	84,8	84,8	84,1
Vibratsioonitase, ahveq (vt. märkust 4)
Käepide, m/s2	3,4 3,4 3,4
Lõikesüsteem
Niitmiskõrgus, mm	20-75	20-75	20-75
Töölaius, cm	47 47 47
Tera	Collect	Collect	Collect
Tootenumber 5882755-10 5882755-10	5882755-10
Kogurniskoti maht, liitrit	55 55 55

1. märkus: Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), möõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik efektiivvõimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.
2. märkus: Ümbritsevasse keskkonda leviva müra võimsus (LWA), mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ.
3. märkus: Helirõhutase standardi ISO 5395 järgi. Helirõhutaseme kohta toodud andmete statistiline dispersion (standardhälve) on 1,0 dB (A).
4. märkus: Vibratsioonitase standardi ISO 5395 järgi. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersion (standardhälve) on 0.2 m/s ^2 .
   *Kasutage kvaliteedi SF, SG, SH, SJ või kõrgema kvaliteedi mootoriõli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale väliskeskkonna temperatuurile sobivaim viskoossus.

EÜ kinnitus vastavusest

• 2006/42/EÜ (17. mai 2006. a) „mehhanismide kohta“.
• elektromagnetilise ühilduvuse direktiiv 26. veebruar 2014, 2014/30/EU.
- müradirektiiv 8. maist 2000 2000/14/EÜ.

Teave müra kohta on toodud peatükis Tehnilised andmed.

Järgitud on alljärgnevaid standardeid: ISO 5395, ISO 14982

Kontrollorgan: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, on välja andnud tunnistuse seadme vastavuse kohta ELi nõukogu 8. mai 2000 direktiivi 2000/14/EÜ lisale VI müraemissioonide kohta keskkonnas.

Huskvarna, 25. november 2015

$$ \Delta \cdot 2 m $$

Claes Losdal, arendusdirektor/aiandustooted.

(Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

SUTARTINIAI ŽENKLAI

Sutartiniai ženklai
