KULLANIM KILAVUZU LM 2247 CDP JONSERED

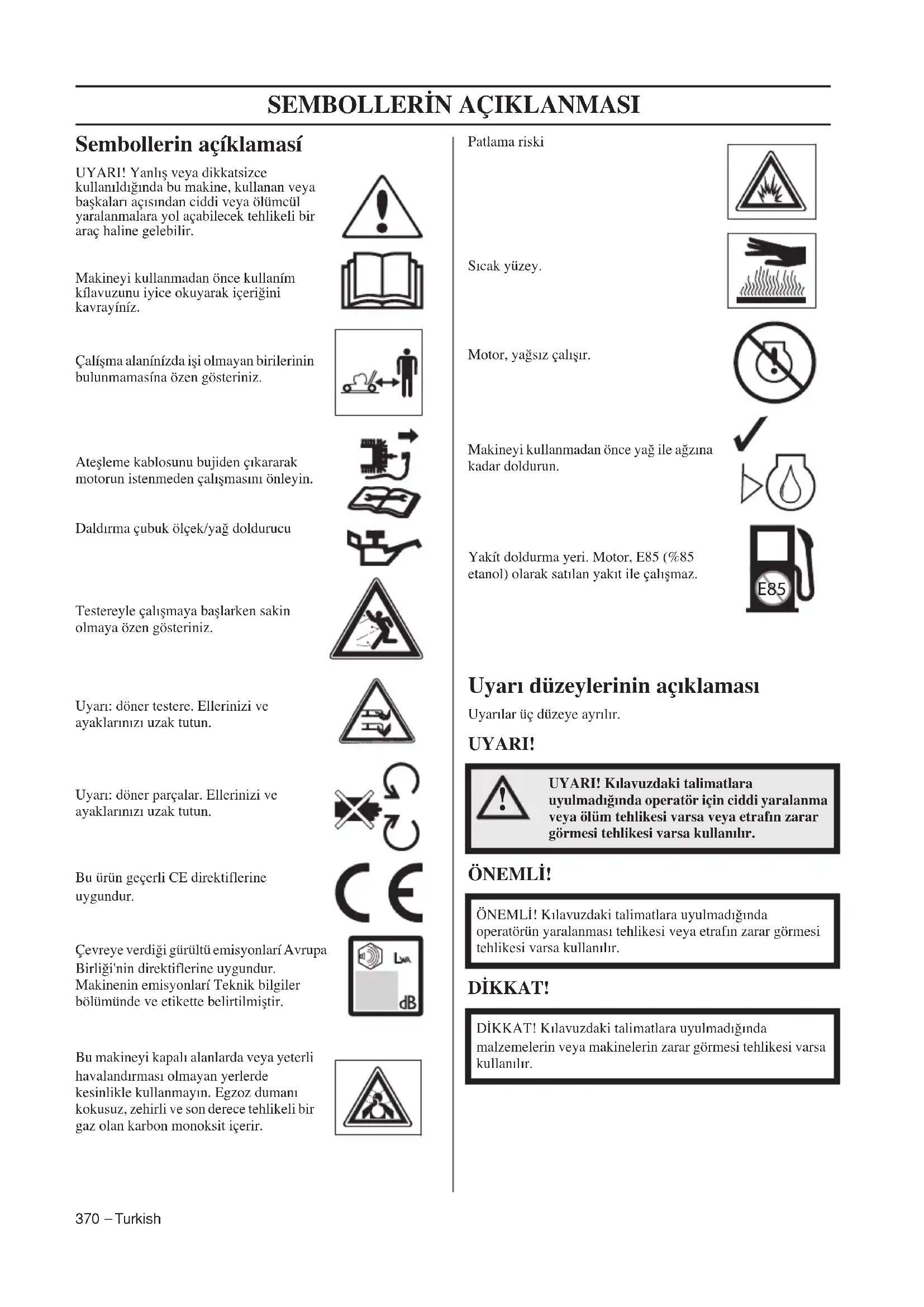

Sembollerin açıklaması

UYARI! Yanlış veya dikkatsizce kullanıldığında bu makine, kullanan veya başkaları açısından ciddi veya ölümcül yaralanmalara yol açabilecek tehlikeli bir araç haline gelebilir.

Makineyi kullanmadan önce kullaním kılavuzunu iyice okuyarak içeriğini kavrayíniz.

Çalışma alanınızda işi olmayan birilerinin bulunmamasına özen gösteriniz.

Ateşleme kablosunu bujiden çıkararak motorun istenmeden çalışmasını önleyin.

Daldırma çubuk ölçek/yağ doldurucu

Testereyle çalışmaya başlarken sakin olmaya özen gösteriniz.

Uyarı: döner testere. Ellerinizi ve ayaklarını uzak tutun.

Uyarı: döner parçalar. Ellerinizi ve ayaklarını uzak tutun.

Bu ürün geçerli CE direktiflerine uygundur.

Çevreye verdiği gürültü emisyonları Avrupa Birliği'nin direktiflerine uygundur. Makinenin emisyonları Teknik bilgiler bölümünde ve etikette belirtilmiştir.

Bu makineyi kapalı alanlarda veya yeterli havalandırması olmayan yerlerde kesinlikle kullanmayın. Egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir.

Patlama riski

Sıcak yüzey.

Motor, yağsız çalışır.

Makineyi kullanmadan önce yağ ile ağzına kadar doldurun.

Yakıt doldurma yeri. Motor, E85 (%85 etanol) olarak satılan yakıt ile çalışmaz.

Uyarı düzeylerinin açıklaması

Uyarılar üç düzeye ayrılır.

UYARI!

UYARI! Kılavuzdaki talimatlara uyulmadığında operatör için ciddi yaralanma veya ölüm tehlikesi varsa veya etrafın zarar görmesi tehlikesi varsa kullanılır.

ÖNEMLİ!

ÖNEMLİ! Kılavuzdaki talimatlara uyulmadığında operatörün yaralanması tehlikesi veya etrafın zarar görmesi tehlikesi varsa kullanılır.

DİKKAT!

DİKKAT! Kılavuzdaki talimatlara uyulmadığında malzemelerin veya makinelerin zarar görmesi tehlikesi varsa kullanılır.

İçindekiler

SEMBOLLERİN AÇIKLANMASI

Sembollerin açıklaması 370

Uyarı düzeylerinin açıklaması 370

SUNUM

İçindekiler 371

Değerli Müşterimiz, 371

SUNUM

Çim biçme makinesinde ne nedir? 372

MAKİNENİN GÜVENLİK EKİPMANLARI

Genel 373

MONTAJ VE AYAR

Genel 374

Kol 374

Kesme yüksekliği 375

Toplama torbası 375

Malç girişi 376

Arkadan boşaltım 376

YAKIT KULLANIMI

Genel 377

Çalıştirící 377

Yakıt ikmali 377

Taşima ve saklama 377

ÇALIŞTIRMA

Kişisel koruyucu araçlar 378

Genel güvenlik açıklamaları 378

Çalışma tekniğinin temeli 379

Taşuma ve saklama 379

Çalıştırma ve durdurma 380

BAKIM

Genel 381

Bakım şeması 381

Genel denetim 381

Buji 382

Kavrama kablosunun ayarlanması 383

Hava filtresi 383

Yağ değişimi 383

Yakıt sistemi 383

TEKNİK BİLGİLER

Teknik bilgiler 384

Uygunluk konusunda AB deklarasyonu 385

Değerli Müşterimiz,

Bir Jonsered ürünü aldığız için sizi kutlarız. Ürünlerimizi kalite ve performans açısından büyük bir memnuniyetle uzun yıllar kullanacağınıza inancımız tamdır. Ürünlerimizden herhangi birini satın almanız, gerektiğinide profesyonel onarım ve servis hizmetlerine ulaşmanızı sağlar. Makinenizi satın aldığınız yer yetkili bayilerimizden biri değilse, size en yakın servis istasyonunun adresini isteyin.

Dileğimiz, ürünümüzden memnun kalmanız ve uzun yıllar kullanmanızdır. Bu kullanım kılavuzunu değerli bir belge olarak koruyun. 'İçinde önerilenleri (kullanım, servis, bakım, vs.) yerine getirerek makinenizin ömrünü uzatabilir ve elden düşme satış değerini artırabilirsiniz. ' Bir gün makinenizi satarsanız, yeni sahibine kullanım kılavuzunu da vermeyi ihmal etmeyin. '

Jonsered makinenizi güle güle kullanım!

Jonsered ürünlerini sürekli olarak geliştirmeye çalışmaktadır, bu yüzden ürünlerin biçim ve görünüşleri konusunda önceden haber vermeksizin değişiklik yapma hakkımız saklıdır.

SUNUM

Çim biçme makinesinde ne nedir?

1 Motor fren kolu
2 Tahrik kılavuzu (LM 2247CD, LM 2247CDP)
3 Toplama torbası
4 Kol yüksekliği ayarı için kilitleme kolu
5 Daldırma çubuk ölçek/yağ doldurucu
6 Kesme kapağı
7 Susturucu
8 Buji

9 Çalıştırma tutacağı
10 Arka siperlik
11 Hava filtresi
12 Yakıt doldurma
13 Kesme yüksekliği kontrolü
14 Primer diyafram (LM 2247C, LM 2247CD)
15 Kullanım kılavuzu

MAKİNENİN GÜVENLİK EKİPMANLARI

Genel

Bu bölümde, makinenin güvenlik donanımı konusunda ayrıntıfların neler olduğu, bunların hangi işlevlere sahip bulunduğu ve doğru çalışıp çalışmadığına emin olmak için kontrol ve bakımının nasıl gerçekleştirilreceği açıklanmaktadır.

UYARI! Güvenlik teçhizatı işlemeyen bir makineyi asla kullanmayınız. Makineniz bu denetimlerden herhangi birisinde takılirsa onarım için servis ajaníniza başvurunuz.

Makineyi orijinal tasarımından uzaklaşacak biçimde modifiye etmeyin, başkası tarafından modifiye edilmiş gibi görünüyorsa kullanmayın. Ateşleme kablosunu bujiden çıkararak motorun istenmeden çalışmasını önleyin.

Kesme kapağı

- Kesme kapağı titreşimi ve kesik riskini azaltmak üzere tasarlanmıştır.

Kesme kapağı kontrolü

- Kesme kapağının hasarlı olmadığından ve dış tarafından bulunan koruyucu kesme kapağında çatlak gibi gözle görülür hasarlar bulunmadığından emin olun.

Motor fren kolu

- Fren kolu, motoru durdurmak üzere tasarlanmıştır. Motor fren kolundaki tutma yeri bırakıldığında motor durmalıdır.

Motor fren kolunu kontrol etme

Makineyi çalıştırma talimatlarına göre çalıştırın (bkz. 'Çalıştırma ve Durdurma') ve ardından fren kolunu serbest bırakın. Motor freni daima motor 3 saniye içerisinde duracak şekilde ayarlanmalıdır.

UYARI! Bir makineyi asla susturucusuz veya bozuk bir susturucuyla kullanmayın. Bozuk susturucu, gürültü seviyesini ve yangın tehlikesini büyük oranda artırır. Yangın söndürme ekipmanlarını elinizin altında tutun.

Susturucu kullanım sonrasında kapatıldığında çok sıcak olabilir. Bu, boşta çalışma durumunda da geçerlidir. Özellikle yanıcı maddelerin ve/veya gazların yakımında çalışırken yangın tehlikesine dikkat edin.

- Susturucu, olanak elverdiğince, motor saçıntılarından kullanıcifyí korumak üzere ve sesin düzeyini düşürmek için yapılmıştır.

Susturucuyu kontrol etme

- Susturucunun eksiksiz olduğunu ve doğru şekilde sabitlendiğini düzenli olarak kontrol edin.

Genel

ÖNEMLİ! Ateşleme kablosunu bujiden çıkararak motorun istenmeden çalışmasını önleyin.

Kol

Ayarlar

Sap yüksekliği

• Alt düğmeleri gevşetin.
• Düğmeleri makinenin her iki tarafından girintinin ucuna kadar kaydırın.

• Kol yüksekliği 2 farklı konuma ayarlanabilir,
• Yüksekliği ayarlayın.

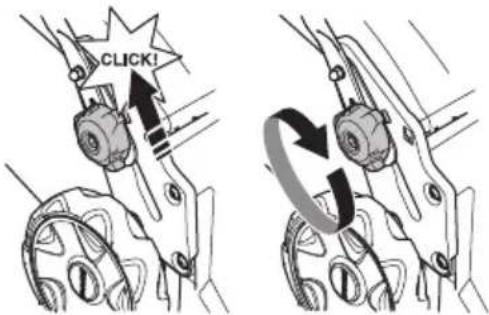

• Düğmeleri kolun yukarısına doğru durana ve bir tıklama sesi duyulana kadar kaydırın.

CLICK!

• Düğmeleri gerektiği kadar sıkın.

Nakliye konumu

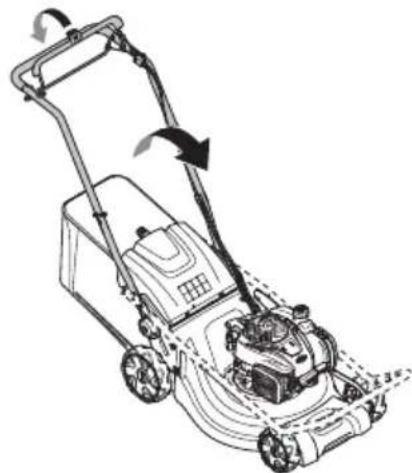

Taşıma ve depolama için gereken alanı en aza indirmek için kol grubu katlanabilir.

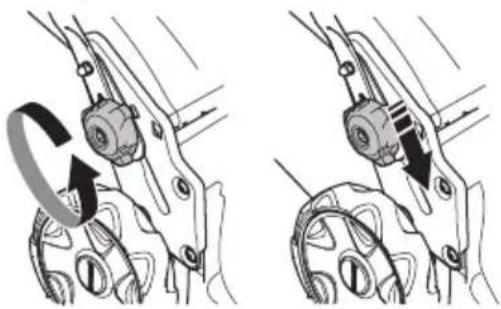

• Alt düğmeleri gevşetin.
• Düğmeleri makinenin her iki tarafından girintinin ucuna kadar kaydırın.

• Motor fren kolunu gidona tersi yönde kivirin.

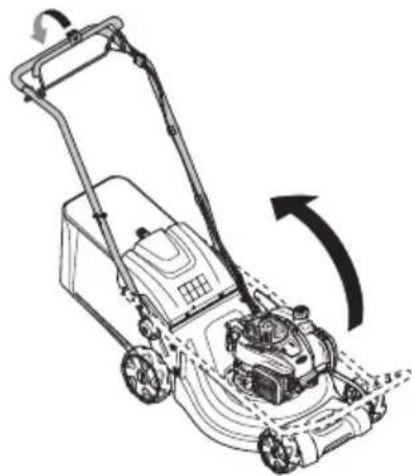

• Kolu öne doğru katlayın.

• Motor fren kolunu gidona tersi yönde kivirin.

- Kolu dik konuma gelecek şekilde katlayın.

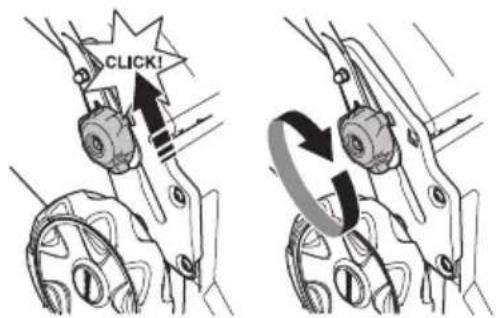

- Düğmeleri kolun yukarısma doğru durana ve bir tıklama sesi duyulana kadar kaydırın.

CLICK!

• Düğmeyi çevirerek tutma yerine vidalayın.

Kesme yüksekliği

NOT! Kesme yüksekliğini çok düşük bir değere ayarlarsanız testereler düzensiz bir şekilde zemine çarpabilir.

Makine, merkezi kesme yüksekliği ayarı ile donatılmıştır.

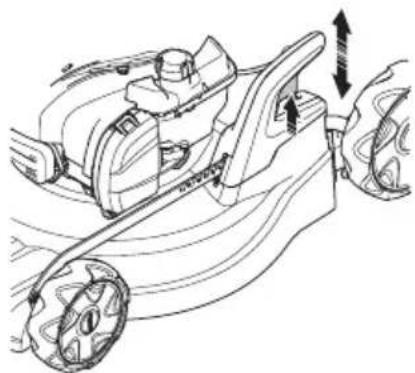

- Kesme yüksekliğini artırmak için kolu öne, azaltmak için geriye itin.

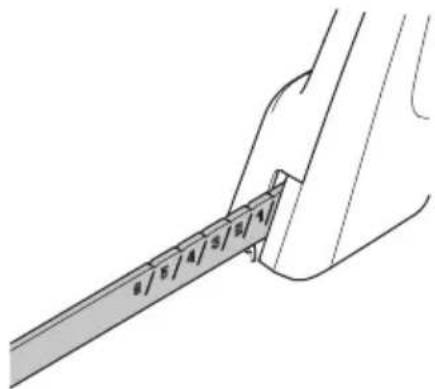

- Kesme yüksekliği, kesme yüksekliği koluyla 6 farklı pozisyona ayarlanabilir.

8 5 4 3 6 4

Toplama torbası

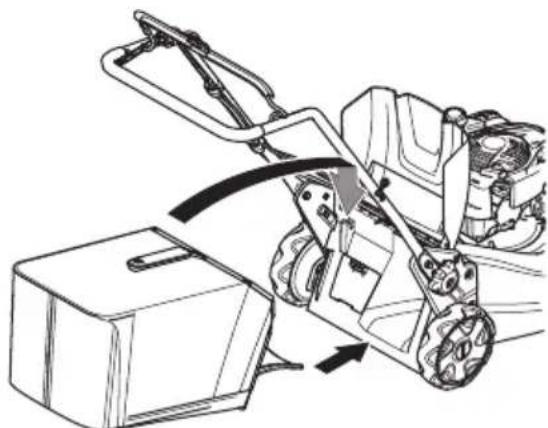

- Gövdede bulunan kollektör kolu, kollektör torbasının üzerine yerleştirilmelidir.

• Gövdenin alt kısmını, kollektörün altındaki girintiye takın.

- Hızlı klipsleri kullanarak gövdeyi sabitleyin.

- Makinenin boşaltım tablasının temiz olduğundan ve çim kalıntıları bulunmadığından emin olun.

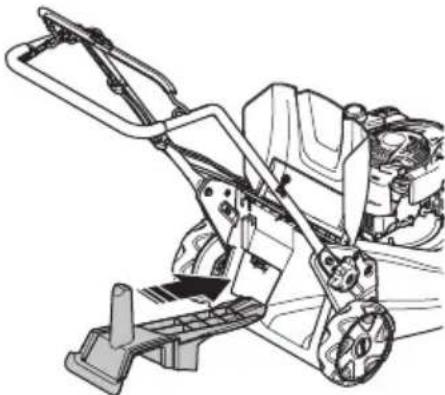

• Kollektörü gövdenin üst kenarına takın.

- Kollektör dilini makinenin boşaltım tablasına yerleştirin

- Çim torbasının taban kısmını tahliye hortumuna takın.

Malçlama kiti bir aksesuar olarak, ayırıcı ile donatılmış makinelerin malçlama fonksiyonuyla birlikte kullanılabilmesi için sağlanır. Kitin içinde malç tapası ve biçak bulunur.

- Malç tapasını takmak/sökmek için tahliye korumasını kaldırın.

- Verilen Kombi bıçağı ile bıçağı değiştirin. Daha fazla bilgi için bkz. 'Kesme Ekipmanı'.

Arkadan boşaltım

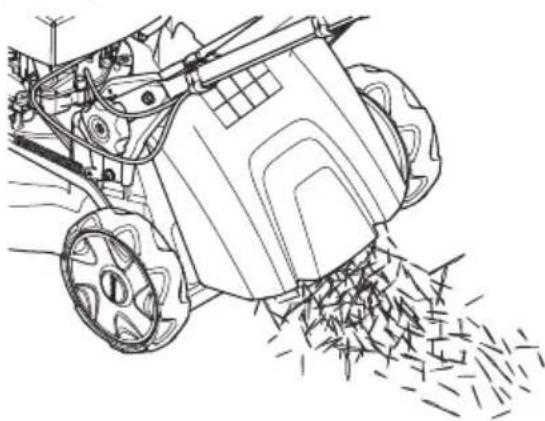

Makine aynı zamanda malç girişi ve kollektör olmadan kullanılabilir.

• Arka siperliği kaldırın ve ayırcıyı sökün.
• Malç tapasını çıkarın.
• Siperliği kapatın.

UYARI! Motorun kapalı veya havalandırması iyi olmayan yerlerde çalıştırılması havasızlıktan boğulmaya veya karbon monoksit zehirlenmesine yol açabilir.

Yakıt ve yakıt buharı kolay ateş alır ve teneffüs edildiğinde veya cildinizle temas ettiğinde ciddi yaralanmalara yol açabilir. Bu nedenle yakıt işlemlerinde azami derecede dikkatlı olmalı ve yeterli havalandırma olmasına özen göstermelisiniz.

Egzos dumanları sícaktır ve yangına neden olabilecek kívilcímlar da taşıyabilmektedir. Bu nedenle hiçbir biçimde makineyi kapalı yerde ve kolay tutuşabilir maddelerin yakínında çalıştırmayınız!

Yakıtın yakınında sigara içmeyiniz ve/veya sıcak bir cisim bulundurmayınız.

Çalıştíricí

NOT! Makinenin motoru dört zamanlıdır. Yağ tankında her zaman yeterli yağ bulunmasına dikkat edin.

Benzin

• Kurşunsuz veya kurşunlu kaliteli benzin kullaníniz.
• Önerilen en düşük oktan 90'dır (RON). Motoru 90'dan daha düşük oktanlı yakıtlə çalıştırısınız, motor tekler. Bu nedenle motor çok fazla ısınır, bu da motorda ciddi zarara yol açabilir.
• Bunu çevreye uyumlu benzin olarak adlandırabiliriz soğuk durumdaki benzinden de yararlanılabilir.

Motor yağı

NOT! Çim biçme makinesini çalıştırmadan önce yağ seviyesini kontrol edin. Yağ seviyesinin çok düşük olması motorda ciddi hasarlara yol açabilir. "Bakım" bölümündeki talimatlara bakın.

- Motor yağı ilk defa 5 saatlik çalışma süresinden sonra değiştirilmelidir. Hangi yağ tipinin kullanılması gerektiğine ilişkin tavsiyeler için Teknik Verilere başvurun. İki zamanlı motorlar için üretilmiş yağları asla kullanmayın.

Yakít ikmali

UYARI! Yakıtı doldurmadan önce motoru durdurun ve motorun soğumasını bekleyiniz.

Sıçratmamak için daima benzin kabı kullanın.

Yakıt doldururken, olası bir fazla basıncin yavaşça kaybolması için depo kapağını yavaşça açíniz.

Depo kapağının çevresini temizleyin.

Yakıt ikmalinden sonra depo kapağını iyice síkiştırarak kapatíniz. Aksi durumda, yangın çıkabilir.

Makineyi çalıştırmadan önce, yakıt ikmal yerinden en az 3 m uzaklaşınız.

Aşağıdaki durumlarda makineyi asla çalıştırmayınız:

• Üzerine yakıt ya da zincir yağı saçılmışsa. Saçıntıyı kurulayınız ve benzin kalıntısının uçmasını bekleyiniz.
• Eğer yakıt döküntüsü size veya elbisenize bulaşırsa, hemen elbisenizi değiştiriniz. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini hemen yıkayınız. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini sabun ve suyla yıkayınız.
• Yakıt sízdírígorsa. Depo kapağı ve yakıt kablolarında sízma olup olmadışiní düzenli olarak denetleyiniz.

Taşıma ve saklama

• Makineyi ve yakıtı, kıvılcım ve alev sızıntısı riskinin olmadığı, örn: elektrik makinelerinin, elektrik motorlarının, elektrik kontağının/elektrik düğmesinin veya ısı dağıtım merkezlerinin bulunmadığı ortamlarda muhafaza ediniz ve taşıyınız.
• Yakıtın taşınması ve korunmasında yalnızca özel olarak tavsiye edilen ve onaylanmış bulunan araçlar kullanılacaktır.

Uzun süreli saklama

- Makinenin uzun süre koruması durumunda, yakıt tankı, mutlaka boşaltılmalıdır. En yakındaki benzin istasyonu ile temasa geçerek elinizdeki benzin fazlasını ne yapmanız gerektiğini sorunuz.

Kişisel koruyucu araçlar

Makineyi her kullandığínizda, onaylanmış kişisel koruyucu araçlar kullanmalisiniz. Kişisel koruyucu araçlar sakatlanma tehlikesini ortadan kaldírmasalar da, herhangi bir kazanín meydana gelmesi durumunda yaralanma derecesini azaltırlar. Uygun kişisel koruyucu araçlar seçmekte satıcínizin yardımını isteyiniz.

Her zaman kullanılması gereken malzemeler:

• Gürültü düzeyi 85 db üzerinde çıkarsa kulaklık takın.
• Sağlam, kaymayan botlar veya ayakkabılar.
• Ağır, uzun pantolonlar. Şort, sandalet giymeyin veya çıplak ayakla dolaşmayın.
• Kesme donanımını inceleme veya temizleme gibi gereken durumlarda eldiven kullanın.

Genel güvenlik açıklamaları

Bu bölüm, makine kullanımıyla ilgili temel güvenlik talimatlarını açıklar. Bu bilgi profesyonel beceri ve deneyimin yerine geçemez.

• Makineyi kullanmadan önce kullanım kılavuzunu iyice okuyarak içeriğini kavrayınız.
• İnsanların veya malların kazalara veya tehlikelere maruz kalmasından operatörün sorumluluğu olacağını unutmayın.
• Makine temiz tutulmalıdır. İşaretler ve etiketler tam olarak okunaklı olmalıdır.

Her zaman sağduyulu davranın.

Karşılaşabileceğiniz tüm olası durumları incelemek mümkün değildir. Her zaman dikkatli olun ve sağduyunuzu kullanın. Kendinizi kullanımla ilgili güvensiz hissettiğiniz bir durumda kalırsanız, çalışmayı bırakın ve uzman tavsiyesi alın. Saticınızla, servisinizle veya daha deneyimli bir motorlu testere kullanıcısıyla irtibata geçin. Kendinize güvenemediğiniz hiçbir işi denemeyin!

UYARI! Bu makine, çalışması sırasında bir elektromanyetik alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implantlar takılı kişilerin, bu makineyi çalıştırmadan önce doktorlarına ve tıbbi implant üreticisine danışmanlarını öneririz.

UYARI! Yanlış veya dikkatsizce kullanıldığında bu makine, kullanan veya başkaları açısından ciddi veya ölümcül yaralanmalara yol açabilecek tehlikeli bir araç haline gelebilir.

Çocukların veya makinenin kullanılması konusunda eğitilmemiş yetişkinlerin makineyi kullanmasına veya makinede servis işlemleri yapmasına hiçbir zaman izin vermeyin.

Makine fiziksel veya zihinsel yeteneklerinde azalma olan veya sağlık nedenlerinden dolayı makine kullanımı uygun olmayan kişiler tarafından, güvenliklerinden sorumlu bir kişinin gözetimi olmaksızın kullanılmamalıdır.

Kullanım kılavuzu içeriğini anladığından emin olmadan hiçbir kimsenin makineyi kullanmasına izin vermeyin.

Yorgunsanız, alkollüyseniz, görme veya muhakeme yeteneğinizi veya koordinasyonunuzu zayıflatacak ilaçlar aldıysanız makineyi asla kullanmayın.

UYARI! Makine üzerinde yetkisiz olarak değişiklik yapılması ve/veya onaylı olmayan aksesuarların kullanılması, makineyi kullanan kişi veya başka kişilerin yaralanmasına veya ölümüne neden olabilir. İmalatçının izni olmaksızın makinenin orijinal yapısı hiçbir biçimde değiştirilemez.

Makineyi orijinal tasarımından uzaklaşacak biçimde modifiye etmeyin, başkası tarafından modifiye edilmiş gibi görünüyorsa kullanmayın.

Hatalí bir makineyi asla kullanmayınız. Elinizdeki broşürde bulunan bakım, denetim ve servisle ilgili açıklamaları izleyiniz. Kimi bakım ve servis önlemleri, deneyimli ve kalifiye ustalar tarafından yapılmalıdır.

Her zaman orijinal yedek parça kullanılmalidir.

Çalışma alanı güvenliği

• Çim biçmeye başlamadan önce dal, ince dal, taş vb çimenlik alandan uzaklaştırılmalıdır.
• Kesme donanımına çarpan nesneler fırlayarak insanlara ve eşyalara zarar verebilir. İnsanlar ve hayvanlar uzak tutulmalıdır.
• Makineyi kesinlikle sis, yağmur altında, nemli veya ıslak yerlerde, kuvvetli rüzgarlar, şiddetli soğuk, yıldırım riski gibi olumsuz hava koşullarında kullanmayın. Kötü havalarda çalışmak yorucu olur ve tehlikeli durumlar oluşturabilir, örneğin, kaygan zemin.
• Makineyi kontrol etmenizi etkileyecek hiçbir şey bulunmadığından emin olmak için çevrenizi gözleyin.
• Kök, taş, ince dal, çukur, hendek vb. unsurlara dikkat edilmelidir. Uzun çimlerde engeller olabilir.
• Eğimlerde çim biçmek tehlikeli olabilir. Çim biçme makinesini dik eğimlerde kullanmayın. Çim biçme makinesi 15 dereceden fazla eğimlerde kullanılmamalıdır.
• Kesim işlemi arazide sona erdiginde aracı belli bir açıyla yaslayarak kesmeye devam ediniz. Cihazla çapraz yönde kesim yapmak, cihaza yaslanarak yukarı-aşağı doğru yapılan kesimden çok daha kolaydır.
• Gizli köşelere ve görüşünüzü kapatabilecek nesnelere yaklaşırken dikkatli olun.

Çalışma güvenliği

• Bir motorlu bıçkı, yalnızca ağaç kesmek üzere yapılmıştır. Tüm diğer kullanımlar yasaktır.
• Kişisel koruyucu araçlar kullaníniz. Kişisel koruyucu araçlar bölümüne bakíniz.
• Testere ve tüm kapakları doğru bir şekilde takmadan çim biçme makinesini çalıştırmayın. Aksi takdirde testere gevşeyerek yaralanmalara neden olabilir.
• Testerenin taş, kök ve benzeri yabancı cisimlere çarpmadığından emin olun. Aksi takdirde testere körelebilir motor mili eğilebilir. Eğilmiş aks, dengesizliğe ve ağır titreşime neden olarak testerenin gevşemesi riskini oluşturur.
• Makine çalışır durumdayken fren kolu asla kola kalıcı olarak sabitlenmemelidir.
• Çim biçme makinesini sert ve düz bir yüzeye koyun ve çalıştırın. Testerenin zeminle veya diğer nesnelerle temas etmediğinden emin olun.
• Daima makinenin arkasında durun. Çim biçerken tüm tekerleklerin zeminde kalmasını sağlayın ve her iki elinizle kolu tutun. Ellerinizi ve ayaklarımızı döner biçaklardan uzakta tutun.
• Motor çalışır durumdayken asla makineyi sallamayın.
• Çalışmanız sırasında makineyi kendinize doğru çekerken özellikle dikkatli olun.

• Motor çalışır durumdayken çim biçme makinesini kesinlikle kaldırmayın. Çim biçme makinesini kaldırmanız gerektiğinde, önce motoru kapatın ve ateşleme ucunu bujiden çıkarın.

• Çimleri geriye doğru yürüyerek biçimeyin.

• Makine biçilmeyecek zemin üzerinde hareket ettirilirken motor kapatılmalıdır. (Örn. çakıl patika, taş, kiremit, asfalt vb.)
• Makine çalışır durumdayken asla makineyle koşmayın. Çim biçme makinesini kullanırken daima yürümelisiniz.
• Kesme yüksekliğini değiştirmeden önce motoru kapatın. Motor çalışır durumdayken asla ayarlama yapmayın.
• Motor çalışırken makinenin başından asla ayrılmayın. Motoru kapatın. Kesme donanımının dönmediğinden emin olun.
• Makine yabancı bir maddeye gelirse veya titreşim olursa hemen makineyi durdurun. Buji kablosunu bujiden çıkarın. Makinenin hasar görüp görmediğini kontrol edin. Hasar varsa onarın.

Çalışma tekniğinin temeli

• En iyi sonucu almak için daima keskin bir biçak kullanım. Kör bıçaklar düzensiz kesme yapar ve çimenler kesilen yüzeyde sararır.
• Asla çim boyunun 1/3'ünden fazlasını biçmeyin. Bu kural özellikle kuru dönemlerde geçerlidir. İlk olarak kesme yüksekliği yüksek ayardayken biçmeye başlayın. Sonra sonucu kontrol ederek uygun yüksekliğe düşürün. Çimenler gerçekten çok uzunsa makineyi yavaş kullanın ve gerekirse iki kere biçim.
• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

Taşıma ve saklama

• Nakliye sırasında hasar görmesini ve kaza olmasını önlemek için nakliye sırasında ekipmanı sağlam bir şekilde sabitleyin.
• Ekipmanı kilitlenebilir bir yerde tutarak çocukların ve izinsiz kişilerin erişmesini engelleyiniz.
• Makineyi ve ekipmanlarını kuru olan ve don yaşanmayacak bir yerde saklayın.
• Yakıtın taşınması ve saklanması talimatları için "Yakıt işlemleri" bölümüne bakın.

Çalıştırma ve durdurma

Başlatmadan önce

UYARI! Makineyi kullanmadan önce kullaním kılavuzunu iyice okuyarak içeriğini kavrayınız.

Kişisel koruyucu araçlar kullanınız. Kişisel koruyucu araçlar bölümüne bakınız.

• Çalışma alanínizda işi olmayan birilerinin bulunmamasına özen gösteriniz.
• Günlük bakımı yapın. "Bakım" bölümündeki talimatlara bakın.
• Ateşleme ucunun bujiye doğru şekilde yerleştiginden emin olun.

Çalıştırma

Manuel Başlatma (LM 2247C, LM 2247CD)

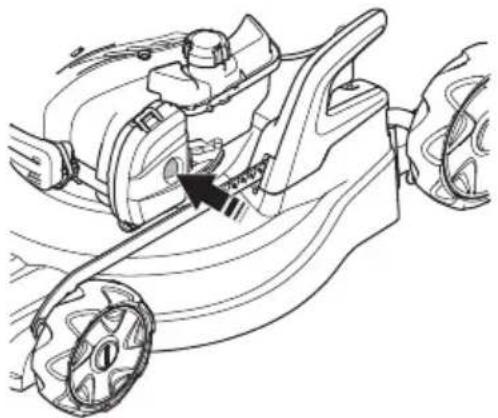

LM 2247C, LM 2247CD modellerinde manuel jikle (primer diyafram) bulunur. Çim biçme makinesini ilk defa çalıştırıyorsanız yakıt pompasına beş kez basın. Daha sonra, soğuk motoru çalıştırırken yakıt pompasına üç kez basmanız gerekir.

- Motor çalıştırıldığında motor fren kolu gidona ters yönde tutulmalıdır.

• Makinenin arkasında durun.
• Çalıştırma kolunu tutun, hafif bir direnç hissedinceye kadar kordonu yavaşça çekin (çalıştırma kilit mandalı kavrar). Motoru çalıştırmak için kuvvetlice çekin. Çalıştırma ipini hiçbir zaman elinize dolamayınız.

Tahrik (LM 2247CD, LM 2247CDP)

- Tahrik kılavuzunu kola doğru ittirerek tahriki çalıştırın.

- Makineyi kendinize doğru çekmeden önce tahriki ayırın ve makineyi 10 cm kadar ileri itin.

Stop

- Motor fren kolunu bırakarak motoru durdurun.

UYARI! Kullanım Kılavuzunda açıklanan bakım ve servis işlemlerini yalnızca makineyi kullanacak kişi gerçekleştirmelidir. Bu işlemlerden fazlası servis tarafından yapılmalıdır.

Herhangi bir kontrol veya bakım işlemi gerçekleştirilmeden önce motoru kapatın. Ateşleme kablosunu bujiden çıkararak motorun istenmeden çalışmasını önleyin.

Makine doğru bir şekilde kullanılmaz ve gerekli onarımlar ve bakımlar yetkili servis ve bilirkişiler tarafından yapılmazsa, o taktirde makinenin ömrünün uzunluğu kısalabilir ve kaza riski artabilir. Eğer daha fazla bilgiye ihtiyaç duyuyorsanız, en yakın servis istasyonuna başvuruda bulununuz.

DİKKAT! Makine eğildiğinde hava filtresinin en üst konumda olduğundan emin olun.

- Her zaman orijinal yedek parça kullanılmalıdır.

Bakım şeması

Bakım takviminde, makinenizin hangi parçalarının bakım gerektirdiğini ve bakım aralıklarının neler olduğunu görebilirsiniz. Aralıklar, makinenin günlük kullanımına göre hesaplanır ve kullanım oranına göre değişiklik gösterebilir.

Başlatmadan önce Haftalık bakım Aylık bakım
Genel denetim Buji Hava filtresi
Harici temizlik Susturucu* Yakıt sistemi
Yağ seviyesi
Kesici gereçler
Kesme kapağı*
Hareket kayışının incelenmesi ve ayarlanması
Motor fren kolu*

* "Makinenin güvenlik ekipmanları" bölümündeki talimatlara bakın.
Daha fazla bilgi için lütfen motor Kullanım Kılavuzu'na göz atın.

Genel denetim

- Vidalarín ve somunların síkışma durumlaríní denetleyiniz.

Harici temizlik

• Çim makinesindeki yaprak, çimen ve benzeri nesneleri fırça ile temizleyin.
• Makineyi temizlemek için yüksek basınçlı yıkayıcı kullanmayın.
• Makineye asla doğrudan su tutmayın.
• Çalıştırma aracínin hava girişini temizleyiniz. Çalıştırma aracíní ve çalıştırma ipini denetleyiniz.
• Kesim tablasının altını temizlerken makineyi buji yukarı bakacak şekilde çevirin. Yakıt tankını boşaltın.

Yağ seviyesi

ÖNEMLİ! Makinenin soğumasını bekleyin. Sıcak yağ, ciddi yanıklara neden olabilir.

Yağ seviyesini kontrol ederken çim biçme makinesinin düz zeminde durduğundan emin olun. Yağ doldurucunun kapağındaki daldırma çubuk ölçekle yağ seviyesini kontrol edin.

• Yağ kapağını çıkarın ve daldırma çubuk ölçeği temizleyin.
• Daldırma çubuk ölçeği tekrar yerleştirin.
• Yağ seviyesi düşükse motor yağı ile daldırma çubuk ölçeğin üst seviyesine kadar doldurun.

Kesici gereçler

• Kesme cihazlarının zarar görüp görmediğini ve çatlama olup olmadığını kontrol ediniz. Zarar görmüş olan kesme cihazı daima değiştirilecektir.
• Testerenin zeminde ve doğru bir şekilde dengede olduğundan emin olun.

DİKKAT! Bıçaklar keskinleştirildikten sonra dengelenmelidir. Bıçakların dengelenmesi, değiştirilmesi veya bilenmesi servis tarafından yapılmalıdır.

Nesnelere çarpıp arızaya neden olduğunda hasar görmüş bıçaklar değiştirilmelidir. Bıçakta bileme veya değiştirme gerekip gerekmediğine servis merkezi karar vermelidir.

BAKIM

Bıçakları değiştirme

UYARI! Kesme donanımına bakım onarım yaparken mutlaka ağır hizmet tipi iş eldivenleri takım. Testereler oldukça keskindir ve kolaylıkla kesiklere yol açabilir.

Çıkarma

UYARI! Ateşleme kablosunu bujiden çıkararak motorun istenmeden çalışmasını önleyin.

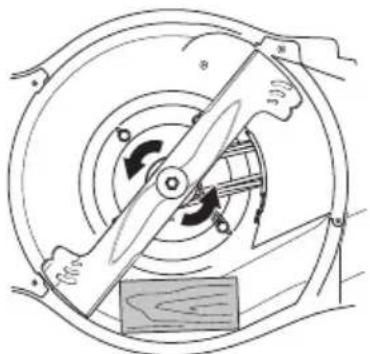

- Biçağı tahta bir blokla kilitleyin. Biçak civatasını gevşetin ve biçak civatasını, rondelayı ve biçağı sökün. Biçak civatasını, civatayı saat yönünün tersine çevirerek sökün.

- Eski bıçağı çıkarın. Bıçak kelepçelerinin hasar görmediğinden emin olun. Ayrıca testere civatasının hasarsız ve motor milinin eğilmemiş olduğundan da emin olun.

Montaj

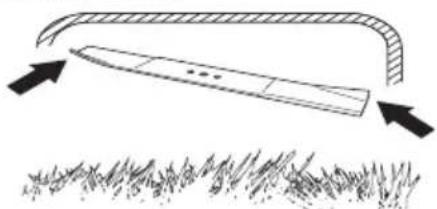

- Biçak, açılı uçları kapağa doğru yukarı bakacak şekilde monte edilmelidir.

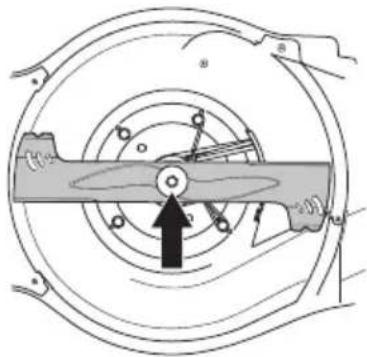

- Kesiciyi, kesici braketinin önüne sürtünme pulu takarak yerleştirin. Testerenin doğru şekilde milin ortasında olduğundan emin olun.

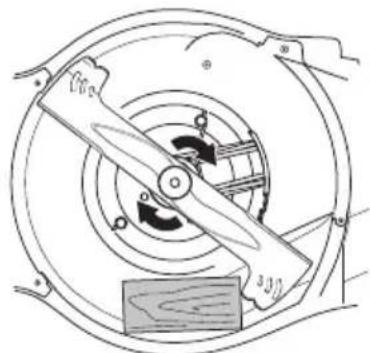

- Bıçağı tahta bir blokla kilitleyin. Rondelayı takın ve cıvatayı saat yönünde çevirerek doğru şekilde sıkın. Cıvata, 70 Nm'lik bir torkla sıkılmalıdır.

- Bıçağı elinizle döndürün ve serbestçe döndüğünden emin olun.

- Makineyi deneme amaçlı çalıştırın.

ÖNEMLİ!

Her zaman dikkatli olun ve sağduyulu davranın. Kapasitenizi aştığını düşündüğünüz durumlardan kaçının. Bu talimatları okuduktan sonra kullanım prosedürleri konusunda hala emin olamıyorsanız devam etmeden önce bir uzmana danışmalısınız. Yetkili bir servise başvurun.

Her zaman orijinal parçalar kullanım. Daha fazla bilgi için "Teknik veriler" bölümüne bakın.

Buji

NOT! Her zaman önerilen buji tipini kullaníniz! Yanlış buji, kömür/silindir tahribine neden olur.

- Makinenin gücü düşük, çalıştırması zor veya rölanti hızı düşükse, sonraki adımlara geçmeden önce daima bujiyi kontrol edin.

- Buji kirliyse, temizleyiniz ve elektrot aralığının 0,7 mm olduğunu denetleyiniz. Gerekirse değiştirin.

Kavrama kablosunun ayarlanması

Tahrik yavaşsa bunun nedeni bir kayışın kaymış olması olabilir; bu durumda debriyaj kablosunun ayarlanması gerekir.

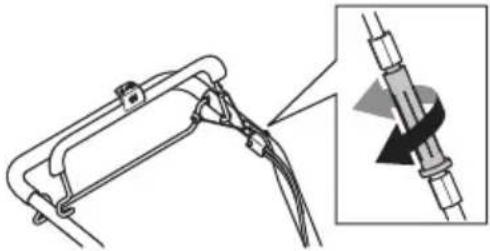

Ayar vidasını kullanarak kabloya hassas ayar yapın.

- Kabloyu gerginleştirmek ve hızı artırmak için ayar vidasını saat yönünün tersine doğru tornavidayla çevirin.

Kabloların çok fazla gerginleştirilmediğinden emin olun. Çim biçme makinesi, kavrama kolu çalıştırılmadan tahrike başlarsa kabloyu uzatın.

- Kabloyu uzatmak ve hızı azaltmak için ayar vidasını saat yönüne doğru tornavidayla çevirin.

Tahrik hala yavaşsa kayışın yeniden yerleştirilmesi gerekir. Yetkili bir servise başvurun.

Hava filtresi

• Hava filtresi kapağını sökünüz ve filtreyi dışarıya çıkarınız.
• Uzun süre kullanılmış bir hava filtresinin büsbütün temizlenmesi olanaksızdır. Bundan ötürü filtre, düzenli aralıklarda yenisiyle değiştirilmelidir. Bozuk bir hava filtresi kesinlikle değiştirilmek zorundadır.
• Yeniden takarken filtrenin filtre yuvasına tamamen oturduğundan emin olun.

Kağıt filtreyi temizleyin (LM 2247CDP)

- Düz bir zemine doğru vurarak filtreyi temizleyin. Filtreyi temizlemek için asla gazyağı veya basınçlı hava gibi petrol kökenli solventler kullanmayın.

Köpük plastik filtreyi temizleme (LM 2247C, LM 2247CD)

- Köpük plastik filtresini çıkarın. İlk, sabunlu suyla iyice yıkayın. Temizlikten sonra, filtreyi temiz suyla iyice durulayın. Filtreyi sıkın ve kurumaya bırakın. NOT! Yüksek basınçlı sıkıştırılmış hava, köpüğe zarar verebilir. Temizleme sonrasında filtre motor yağı ile yağlanmalıdır. Filtreye temiz bir bezle baskı uygulayarak fazla yağı silin.

Yağ değişimi

• Yakıt tankını boşaltın.
• Yağ doldurucunun kapağını sökün.
• İçindeki yağı almak için uygun bir kap yerleştirin.
• Yağın doldurucu borusundan geçmesi için motoru eğerek yağı boşaltın. Makine eğildiğinde hava filtresinin en üst konumda olduğundan emin olun. Atık motor yağını nereye atabileceğinizi bölgenizdeki benzin istasyonuna sorabilirsiniz.
• İyi kaliteli yeni motor yağı ile doldurun. "Teknik veriler" bölümündeki talimatlara göz atın.
• Daha fazla bilgi için lütfen motor Kullanım Kılavuzu'na göz atın.

Yakıt sistemi

• Depo kapağının ve contasının hasarlı olup olmadığını kontrol edin.
• Yakıt hortumunu kontrol edin. Gerekirse değiştirin.

TEKNİK BİLGİLER

Teknik bilgiler

	LM 2247C LM 2247CD	LM 2247CDP
Motor
Motor üreticisi Briggs & Stratton Briggs & Stratton	Briggs & Stratton
Silindir hacmi, cm3	140 190 190
Hız, rpm 2900 2900 2900
Nominal motor çıkış gücü, kW (bkz. not 1) 2,1 2,5 2,6
Ateşleme sistemi
Buji NGK BPR6ES NGK BPR6ES NGK BPR6ES
Elektrot aralığı, inç/mm 0,5 0,5 0,5
Yakıt yağlama sistemi
Benzin deposu hacmi, litre 0,8 0,9 0,9
*Motor yağı SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Ağırlık
Boş tanklarla birlikte makine ağırlığı, kg	35,0	30,0	35,4
Gürültü emisyonları (2 nolu dipnota bakınız)
Ses gücü düzeyi, ölçülmüş dB(A)	94	95	95
Ses gücü düzeyi, garantili LWA dB(A)	95	95	95
Ses düzeyi (3 nolu dipnota bakınız)
Operatörün kulağında ses basıncı düzeyi, dB (A)	80	80	80
Titreşim düzeyleri, ahveq (4 nolu dipnota bakınız)
Kulp, m/sn2	5,0 5,0 5,0
Kesme sistemi
Kesme yüksekliği, mm	30-90	30-90	30-90
Kesme genişliği, cm	46	46	46
Testere	Combi	Combi	Combi
Parça numarası	5811889-10	5811889-10	5811889-10
Çim torbası kapasitesi, litre	55	50	50

Not 1: Motor için gösterilen güç derecesi SAE J1349/ISO1585 standardına göre ölçülen motor modeli için tipik bir üretim motorunun (belirlenmiş dev/dk'da) ortalama net güç çıkışıdır. Seri üretim motorları bu değerden farklı olabilir. Son makineye takılmış motor için gerçek güç çıkışı işletim hızına, çevre koşullarına ve diğer değerlere bağlıdır.
Not 2: Çevreye verilen gürültü emisyonu AB direktifi 2000/14/EC uyarınca ses gücü ( L_WA ) olarak ölçülmüştür.
Not 3: ISO 5395'ya göre ses basıncı düzeyi. Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,2 dB (A) şeklindedir.
Not 4: ISO 5395'ya göre titreşim düzeyi. Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 0,2 m/s² şeklindedir.
*SF, SG, SH, SJ veya üstünde bir kalitede motor yağı kullanın. Motor üreticinin kılavuzundaki viskozite tablosuna bakarak beklenen dış ortam sıcaklığına göre en iyi viskoziteyi seçin.

Uygunluk konusunda AB deklarasyonu

(Sadece Avrupa için geçerlidir)

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: [phone], yegane sorumlu olarak 15XXXXXXXX ve sonrası seri numaralarına ait Jonsered LM 2247C, LM 2247CD, LM 2247CDP model çim biçme makinesinin KONSEY YÖNERGESİ gereksinimleri ile uyumlu olduğunu beyan eder:

• 17 Mayıs 2006 tarihli, "makinelerle ilgili", 2006/42/EC.
• "elektromanyetik uygunluk hakkında" başlıklı, 26 Şubat 2014 tarih ve 2014/30/EU sayılı KONSEY DİREKTİFİ ve geçerli ekler.
• "çevreye gürültü emisyonları hakkında" başlıklı, 8 Mayıs 2000 tarih ve 2000/14/EC sayılı KONSEY DİREKTİFİ.

Gürültü emisyonları hakkında bilgi için, Teknik bilgiler başlıklı bölüme bakınız.

Uygulanan standartlar: ISO 5395, ISO 14982

Bildirilen kurum: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, "çevredeki gürültü emisyonları ile ilgili" 8 Mayıs 2000 tarihli KONSEY YÖNERGESİ 2000/14/EC'DE ek VI'ya göre uygunluk değerlendirmesine ilişkin raporları yayınladı.

Huskvarna, 25 Kasım 2015

$$ \Delta \cdot 2 m $$

Claes Losdal, Geliştirme Yöneticisi/Bahçe Ürünleri

(Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.)

Orijinal talimatlar

Bruksanvisning i original Originale instruktioner Originale instruksjoner Alkuperäiset ohjeet Original instructions Originalanweisungen Instructions d'origineOriginele instructies Instrucciones originales Istruzioni originali Původní pokyny Eredeti útmutatáslíPstvočitjaacupgtotstvraa Originaaljuhend Instrukcijas originālvalodāOriginalios instrukcijos Izvirna navodila Pôvodné pokyny Оригинални инструкции Оригинальные инструкции Основні інструкції А рхікєє одеуієς Orijinal talimatlar

1157662-38
