KULLANIM KILAVUZU B2126 JONSERED

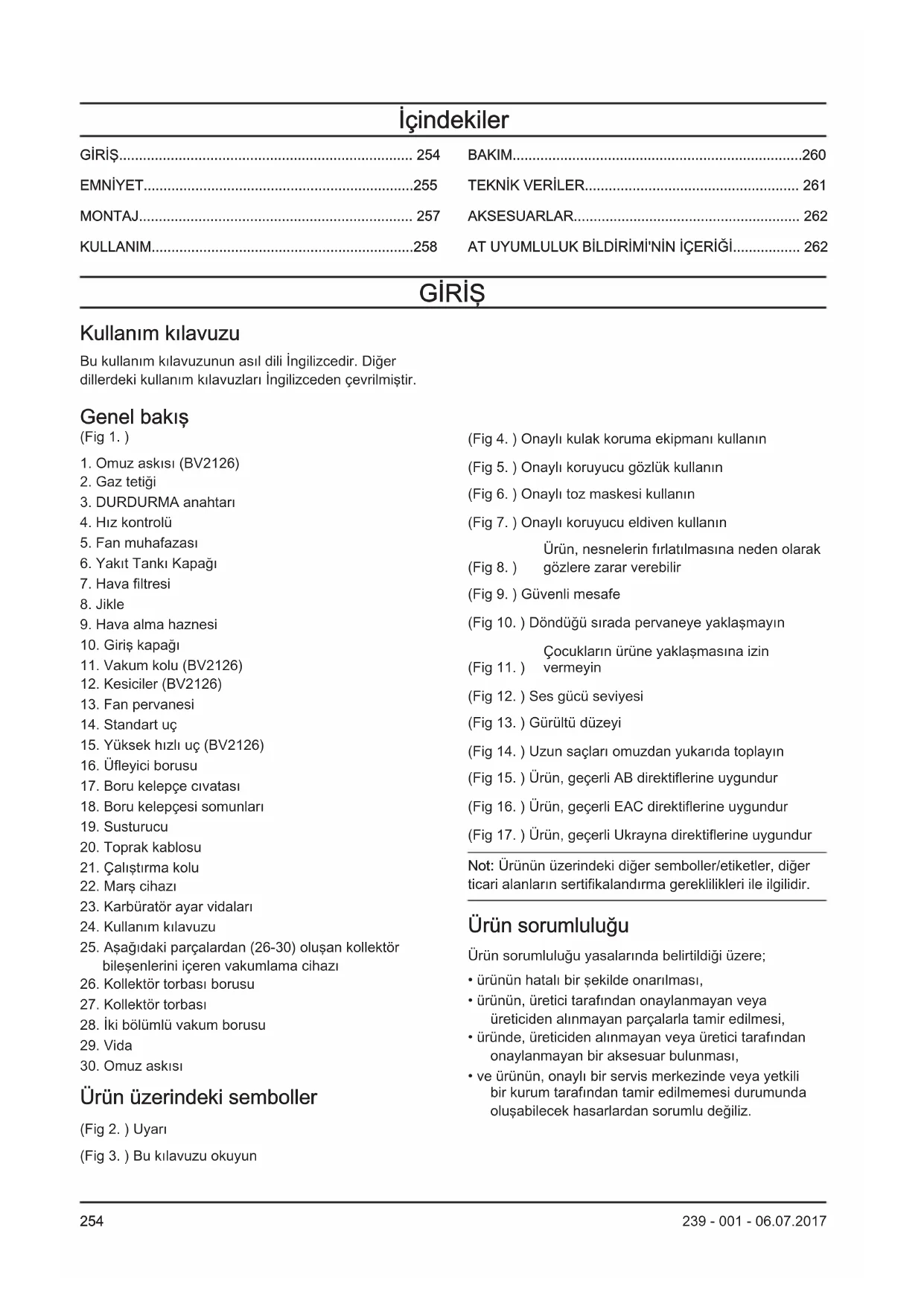

Kullanım kılavuzu 254-263

AKSESUARLAR......................................................... 262 AT UYUMLULUK BİLDİRİMİ'NİN İÇERİĞİ................. 262 GİRİŞ Kullanım kılavuzu Bu kullanım kılavuzunun asıl dili İngilizcedir. Diğer dillerdeki kullanım kılavuzları İngilizceden çevrilmiştir. Genel bakış (Fig 1. )

1. Omuz askısı (BV2126)

6. Yakıt Tankı Kapağı

15. Yüksek hızlı uç (BV2126)

18. Boru kelepçesi somunları

24. Kullanım kılavuzu

25. Aşağıdaki parçalardan (26-30) oluşan kollektör

bileşenlerini içeren vakumlama cihazı

26. Kollektör torbası borusu

27. Kollektör torbası

28. İki bölümlü vakum borusu

Ürün üzerindeki semboller (Fig 2. ) Uyarı (Fig 3. ) Bu kılavuzu okuyun (Fig 4. ) Onaylı kulak koruma ekipmanı kullanın (Fig 5. ) Onaylı koruyucu gözlük kullanın (Fig 6. ) Onaylı toz maskesi kullanın (Fig 7. ) Onaylı koruyucu eldiven kullanın (Fig 8. ) Ürün, nesnelerin fırlatılmasına neden olarak gözlere zarar verebilir (Fig 9. ) Güvenli mesafe (Fig 10. ) Döndüğü sırada pervaneye yaklaşmayın (Fig 11. ) Çocukların ürüne yaklaşmasına izin vermeyin (Fig 12. ) Ses gücü seviyesi (Fig 13. ) Gürültü düzeyi (Fig 14. ) Uzun saçları omuzdan yukarıda toplayın (Fig 15. ) Ürün, geçerli AB direktiflerine uygundur (Fig 16. ) Ürün, geçerli EAC direktiflerine uygundur (Fig 17. ) Ürün, geçerli Ukrayna direktiflerine uygundur Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz.

EMNİYET Güvenlik tanımları Aşağıdaki tanımlar, her bir sinyal kelimesinin önem derecesini belirtir. UYARI: Yaralanma tehlikesi. DİKKAT: Ürünün hasar görme tehlikesi. Not: Bu bilgiler, ürünün kullanımını kolaylaştırır. Genel güvenlik talimatları

• Ürünü doğru şekilde kullanın. Yaralanma veya ölüm, hatalı kullanımın olası sonuçlarıdır. Ürünü, yalnızca bu kılavuzda belirtilen işler için kullanın. Ürünü başka işler için kullanmayın.

• Bu kılavuzdaki talimatlara uyun. Güvenlik sembollerine ve güvenlik talimatlarına uyun. Operatörün talimatlara ve sembollere uymaması yaralanma, hasar veya ölümle sonuçlanabilir.

• Bu kılavuzu atmayın. Ürününüzü monte etmek, çalıştırmak ve iyi durumda tutmak için talimatlara başvurun. Ataşmanların ve aksesuarların doğru kurulumu için talimatlara başvurun. Yalnızca onaylanmış ataşmanları ve aksesuarları kullanın.

• Hasarlı ürünü kullanmayın. Bakım takvimine uyun. Yalnızca bu kılavuzda ilgili talimatı bulduğunuz bakım çalışmalarını gerçekleştirin. Diğer tüm bakım işlerini onaylı bir servis merkezi yapmalıdır.

• Bu kılavuz, ürünü kullanırken oluşabilecek tüm durumları kapsayamaz. Dikkatli olun ve sağduyunuzu kullanın. Durumdan emin değilseniz ürünü kullanmayın veya ürün üzerinde bakım yapmayın. Bilgi almak için bir ürün uzmanına, bayinize, servis noktasına veya onaylı servis merkezine danışın.

• Ürünü monte etmeden, saklamadan veya ürün üzerinde bakım yapmadan önce buji kablosunun bağlantısını kesin.

• Orijinal özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir.

• Motordan çıkan dumanları solumayın. Motordan çıkan egzoz dumanlarını uzun süre solumak sağlık açısından risklidir.

• Ürünü kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Egzoz dumanları sıcaktır ve bir yangına neden olabilecek kıvılcımlar içerebilir. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Bu ürünü kullandığınızda motor, elektromanyetik bir alan oluşturur. Elektromanyetik alan, tıbbi implantlara zarar verebilir. Ürünü kullanmadan önce doktorunuzla ve tıbbi implant üreticinizle iletişime geçin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin. Talimatlar hakkında bilgisi olmayan birinin ürünü çalıştırmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü, çocukların ve onaylanmayan kişilerin ulaşamayacağı bir yere kilitleyin.

• Ürün, nesneleri fırlatarak yaralanmaya sebep olabilir. Yaralanma veya ölüm riskini azaltmak için güvenlik talimatlarına uyun.

• Motor açıkken üründen uzaklaşmayın.

• Oluşabilecek kazalardan operatör sorumludur.

• Ürünü kullanmadan önce parçaların hasarlı olmadığından emin olun.

• Ürünü kullanmadan önce diğer insanlardan veya hayvanlardan en az 15 m (50 ft) uzakta olduğunuzdan emin olun. Etrafınızdaki bir kişinin ürünü kullanacağınızı bildiğinden emin olun.

• Ulusal veya yerel yasalara uyun. Bazı koşullarda bu yasalar, ürünün kullanımını önleyebilir veya kısıtlayabilir. Üfleyicinin çalışmasıyla ilgili güvenlik talimatları

• Ürünü yalnızca yerdeki yaprak ve diğer döküntüleri üflemek veya gidermek için kullanın.

• Ürünü yorgunken, hastayken veya alkol ya da ilaç etkisi altındayken çalıştırmayın.

• Çevredeki kişilerin veya hayvanların operatöre 15 m'den (50 ft) fazla yaklaşmalarına izin vermeyin.

• Ürün, nesneleri yüksek hızda fırlatabilir ve bunlar sekerek operatöre çarpabilir. Bu, göze zarar verebilir.

• Üfleyicinin ucunu insanlara veya hayvanlara doğrultmayın.

• Uzun saçları omuzdan yukarıda toplayın.

• Aksesuarları veya diğer parçaları takmadan ya da sökmeden önce motoru durdurun.

• Ürünü siperliksiz çalıştırmayın.

• Çalışma alanında insanlar varsa ürünü çalıştırmayın. Çalışma alanına biri girerse ürünü durdurun.

• Ürünü, hava akışı yetersiz olan yerlerde çalıştırmayın. Hava akışının yeterli olmaması, nefessiz kalma veya karbon monoksit nedeniyle yaralanmaya ya da ölüme yol açabilir.

239 - 001 - 06.07.2017

255• Ürün açıkken, durduktan sonra ve rölantide çalışırken susturucu çok sıcaktır. Yanıcı maddelerin ve yanıcı gazların yakınındayken dikkatli olun.

• Giriş kapağı bölgesine dokunmayın. Takı ve bol duran giysileri giriş bölgesinden uzak tutun.

• Her zaman doğru bir şekilde yere basın. Ürünü yalnızca güvenli ve düz yüzeylerde çalıştırın. Merdiven gibi sabit olmayan veya kaygan yüzeyler denge ya da kontrol kaybına neden olabilir.

• Ürünü çatı gibi yüksek yerlerde çalıştırmayın.

• Nakliye sırasında ürünü sabitleyin.

• Ürünü yalnızca önerilen saatlerde çalıştırın. Yerel düzenlemelere uyun. Genellikle, Pazartesi - Cumartesi 09:00-17:00 saatleri arasında çalıştırılması önerilir.

• Çalışmanız sırasında ürünü mümkün olan en düşük gaz seviyesinde çalıştırın.

• Ürünü kullanırken düşme ihtimaliniz olmadığından emin olun. Ürünü kullanırken eğilmeyin.

• Çalıştırmadan önce, özellikle susturucu, hava girişi ve hava filtresi olmak üzere, ürünün iyi durumda olduğundan emin olun.

• Ürünün çalışmasından önce yerdeki döküntüleri dağıtmak için bir tırmık veya süpürge kullanın.

• Çalışma alanı kirliyse hortumla su püskürterek temizleyin.

• Su tasarrufu yapmak için hortumla temizlik yerine ürünü kullanın.

• Döküntüleri güvenli bir şekilde üfletin. Çocuklara, hayvanlara, açık pencerelere veya araçlara dikkat edin.

• Ürünü kolayca zarar gören bitkilere doğrultmayın.

• Duvar, büyük taşlar, araçlar veya çitler gibi nesnelere doğru hava üfletmeyin.

• İçerideki köşelerde çalışıyorsanız köşeden çalışma alanının ortasına doğru üfletin. Aksi halde, döküntüler yüzünüze çarparak gözlerinizin yaralanmasına neden olabilir.

• Hava akışının zemine yakın olmasını sağlamak için tam uç uzatmasını kullanın.

• Çevredekilerin koruyucu gözlük takması gereklidir.

• Ürünü kullandıktan sonra atık kaplarındaki döküntüleri bertaraf edin.

Vakumun kullanımıyla ilgili güvenlik talimatları

• Fanın hasar görmesini önleyin. Ahşap, teneke kutu, kauçuk malç gibi katı ve büyük nesneleri veya uzun ip parçalarını vakumlamayın.

• Vakum borusunun yere çarpmamasına dikkat edin.

• Bir tıkanıklığı açmak veya tıkanmaya neden olan bir maddeyi çıkarmak için önce motoru durdurun ve buji kapağını çıkarın. Kişisel koruyucu ekipman

• Ürünü kullanırken her zaman uygun kişisel koruyucu ekipmanlar kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini ortadan kaldırmaz. Kişisel koruyucu ekipmanlar, bir kaza oluşması durumunda yaralanma derecesini azaltır.

• Ürünü kullanırken daima onaylı bir koruyucu gözlük kullanın.

• Ürünü çıplak ayakla veya açık ayakkabılarla kullanmayın. Her zaman ağır hizmet tipi kaymayan botlar giyin.

• Kalın, uzun pantolonlar giyin.

• Gerekiyorsa onaylı koruyucu eldivenler takın.

• Nesnelerin kafanıza düşme riski varsa bir baret kullanın.

• Ürünü kullanırken daima onaylı bir koruyucu kulaklık takın. Uzun süre boyunca gürültüye maruz kalmak gürültüye bağlı işitme kaybına neden olabilir.

• Ürünü tozlu ortamlarda çalıştırırken her zaman onaylı bir toz maskesi kullanın.

• Yakınınızda bir ilk yardım kiti bulunduğundan emin olun. Ürün üzerindeki koruyucu cihazlar

• Ürünün bakımını düzenli olarak yaptığınızdan emin olun.

• Ürünün kullanım ömrü artar.

• Kaza riski azalır. Ürün üzerinde ayarlama veya onarım yapılması için düzenli olarak ürünün onaylı bir bayi veya onaylı bir servis merkezi tarafından incelenmesini sağlayın.

• Ürünü, hasarlı koruyucu ekipmanla kullanmayın. Ürün hasar görürse onaylı bir servis merkeziyle görüşün. Durdurma anahtarı Motoru başlatın. Durdurma anahtarını durma konumuna getirdiğinizde motorun durduğundan emin olun. (Fig 18. ) Susturucu UYARI: Sıcaksa susturucuya dokunmayın. Motor çalışırken ve durduktan sonra susturucu çok sıcaktır. Susturucuya dokunmak yanıklara neden olabilir.

• Susturucusu hasar görmüş motor kullanmayın. Hasarlı bir susturucu, gürültü düzeyini ve yangın riskini artırır. Yakında bir yangın söndürücü bulundurun.

• Susturucunun ürüne takılı olup olmadığını düzenli olarak kontrol edin.

• Motor açıkken motora veya susturucuya dokunmayın. Motor durduktan sonra motora veya susturucuya bir süre boyunca dokunmayın. Sıcak yüzeyler yaralanmalara sebep olabilir.

• Sıcak susturucu yangına neden olabilir. Ürünü yanıcı sıvıların veya dumanların yakınında kullanırken dikkatli olun.

dokunmayın. Parçalar kanserojen kimyasallar içerebilir.

• Bazı üfleyici modellerinde kıvılcım önleyici siperlik vardır. Siperliği belirtilen aralıklarla temizleyin ve değiştirin. Bakım bölümüne ( BAKIM sayfada: 260

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin. Üründeki istenmeyen yakıtı temizleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Ürüne ya da vücudunuza yağ veya yakıt dökerseniz motoru çalıştırmayın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını dikkatlice sıkın; aksi takdirde yangın çıkabilir.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın.

• Yakıt tankına çok fazla yakıt doldurmayın.

• Ürünü veya yakıt konteynerini taşırken sızıntı olmadığından emin olun.

• Ürünü veya bir yakıt konteynerini açık ateşin, kıvılcımın veya pilot alevinin olduğu bir alana koymayın. Depolama alanında açık alev olmadığından emin olun.

• Yakıtı taşırken veya depolarken yalnızca onaylı konteynerleri kullanın.

• Ürünü uzun süre saklamadan önce yakıt tankını boşaltın. Yakıtın nereye atılacağı konusunda yerel yasalara uyun.

• Ürünü uzun süre saklamadan önce temizleyin.

• Motorun kazara çalışmasını engellemek için ürünü saklamadan önce buji kablosunu çıkarın. Bakım için güvenlik talimatları UYARI: Yanlış bakım işlemi, motorun ciddi hasar görmesine veya ciddi yaralanmalara neden olabilir. Makine sahibi, kullanım kılavuzunda belirtilen gerekli tüm bakımların yapılmasından sorumludur. Bakımdan önce bujiyi sökün. Karbüratör ayarlamalarından önce bujiyi sökmeyin. MONTAJ UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyun. Üfleyici borusunun ve ucun ürüne takılması Not: Üfleyici borusunu üfleyici çıkışına takmak için cıvata yeterince gevşek olmalıdır. Cıvatayı gevşetmek için tornavidayla saat yönünün tersine döndürün.

1. Üst üfleyici borusunun üzerindeki girintiyi üfleyici

çıkışındaki oyukla hizalayın. Boruyu yerine takın.

2. Boruyu bağlamak için cıvatayı tornavidayla saat

yönünde döndürün. Not: Somunda herhangi bir araç kullanmayın.

3. Alt üfleyici borusundaki yuvaları üfleyici üst

borusundaki çıkıntılarla aynı hizaya getirin. Alt üfleyici borusunu üst üfleyici borusunun üzerine getirin.

4. Alt üfleyici borusunu tık sesi gelene kadar saat

yönünde döndürün. Kollektör torbasının farklı vakum borularıyla takılması Vakumlama cihazı bazı modellerde bulunan bir aksesuardır. UYARI: Boruları ürüne takmadan önce motoru kapatın.

1. Kollektör torbasını açın. Kollektör torbası borusunu

torbanın içinden geçirerek vakum giriş ağzına takın.

239 - 001 - 06.07.2017

257Lastiğin oluğa oturduğundan emin olun. Torba üzerindeki fermuarı kapatın.

2. Üfleyici borusunu çıkarın ve kollektör torbasının

borusunu takın. Boru kelepçe cıvatasını takıp sıkın. Kayışı kollektör torbasının askılarına takın.

3. Alt vakum borusundaki oku üst vakum borusundaki

okla hizalayın. Üst vakum borusunu alt vakum borusunun içine yaklaşık 7 cm (3 inç) itin. Alt boru üst boruya güvenli bir şekilde takılana kadar itin. Verilen vidayla iki boruyu birleştirin.

4. Kapağı açmak için tornavida kullanın. Tornavidayı

giriş kapağındaki oka yerleştirin. Ok, menteşenin karşı tarafındaki kapağın kenarının altındadır.

5. Vakum borularını üfleyicinin alt tarafındaki büyük

açıklıktan içeri itin. Tırnakları borulardaki yuvalarla hizalayın. Bayonet sistemi kilitlenene kadar döndürün. Kilit simgeleri hizalanmalıdır.

KULLANIM UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Yakıt Yakıtın kullanılması DİKKAT: Bu üründe iki devirli motor bulunur. Benzin ve iki devirli motor yağı karışımı kullanın. Karışımda doğru miktarda yağ kullandığınızdan emin olun. Yanlış benzin ve yağ oranı motora zarar verebilir. Benzin DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir. DİKKAT: %10'dan fazla etanol konsantrasyonu (E10) içeren benzin kullanmayın. Bu, üründe hasara neden olabilir.

• Her zaman minimum 90 RON (87 AKI) oktan numarasına sahip ve %10'dan az etanol konsantrasyonu (E10) içeren yeni kurşunsuz benzin kullanın.

• Ürünü sık sık ve sürekli olarak yüksek motor devrinde kullanıyorsanız daha yüksek oktan numarasına sahip benzin kullanın. İki devirli motor yağı

• Yalnızca yüksek kaliteli iki devirli motor yağı kullanın. Yalnızca hava soğutmalı motor yağı kullanın.

• Diğer yağ türlerini kullanmayın.

• Karışım oranı 50:1'dir (%2) Benzin Yağ 1 ABD Gal. 77 ml (2,6 oz) 1 BK Gal. 95 ml (3,2 oz) Benzin Yağ 5 l 100 ml (3,4 oz) Yakıt karışımının hazırlanması Not: Yakıt karıştırırken daima temiz bir yakıt konteyneri kullanın. Not: 30 gün içinde tüketilemeyecek miktarda yakıt karışımı hazırlamayın.

1. Benzin miktarının yarısını ekleyin.

2. Yağ miktarının tümünü ekleyin.

3. İçeriğin karışması için yakıt karışımını çalkalayın.

4. Kalan benzin miktarını ekleyin.

5. İçeriğin karışması için yakıt karışımını çalkalayın.

6. Yakıt tankını doldurun.

• Her zaman sıçratma karşıtı valfi olan bir yakıt konteyneri kullanın.

• Konteynerde yakıt varsa istenmeyen yakıtı boşaltın ve konteynerin kurumasını bekleyin.

• Yakıt tankı kapağının etrafındaki bölgenin temiz olduğundan emin olun.

• Yakıt karışımını yakıt tankına eklemeden önce yakıt konteynerini çalkalayın. Çalıştırma ve durdurma Motoru çalıştırmadan önce

• Üründe eksik, hasarlı, gevşek veya aşınmış parçalar olup olmadığını kontrol edin.

• Kollektör torbasını kontrol edin. Kollektör torbasının hasar görmemiş ve fermuarın kapalı olduğundan emin olun.

• Gaz tetiğinin düzgün çalışıp çalışmadığını kontrol edin.

239 - 001 - 06.07.2017• Durdurma düğmesinin düzgün çalışıp çalışmadığını

• Üründe yakıt sızıntısı olup olmadığını kontrol edin.

Soğuk motoru çalıştırma UYARI: Çalıştırma ipini kolunuza dolamayın. DİKKAT: Ürünü ayağınızla tutmayın. DİKKAT: Çalıştırma ipini sonuna kadar çekmeyin. Çalıştırma ipi çekilmiş durumdayken çalıştırma ipi kolunu bırakmayın. Aksi halde ürün zarar görebilir. Not: Motor durursa jikle kontrolünü kapalı konuma getirin ve çalıştırma adımlarını tekrarlayın.

1. Yakıt tankını temiz bir yakıt karışımıyla doldurun.

2. Yakıt ampule dolmaya başlayana kadar primer

ampulüne 10 kez basın. Primer ampulü yakıtla dolu olmamalıdır.(Fig 20. )

3. Motor jikle kontrolünü FULL CHOKE (TAM JİKLE)

(kapalı) konumuna getirin.(Fig 21. )

4. Değişken hız kontrolünü saat yönünün tersine

tamamen itin.(Fig 22. )

5. Makinenin gövdesini zeminin üzerinde tutmak için

sol elinizi kullanın.

6. Jikle kontrolünü 1/2 konumuna getirin ve çalıştırma

ipi kolunu motor başlatılıp çalışana kadar çekin.(Fig

7. Motoru yaklaşık 10 saniye çalıştırın.

8. Geri kalan tüm adımlarda gaz tetiğine tamamen

basın ve basılı tutun.

9. Jikle kontrolünü OFF CHOKE (JİKLE KAPALI) (açık)

konumuna getirin.(Fig 24. )

10. Motoru 1 dakika ısıtın.

Sıcak motoru çalıştırma

1. Gaz tetiğine basın ve tetiği basılı tutun.

2. Jikle kontrolünü 1/2 konumuna getirin.

3. Gaz tetiğini çekerken motor çalışana kadar

çalıştırma ipi kolunu hızlıca çekin.

4. Jikle kontrolünü OFF CHOKE (JİKLE KAPALI) (açık)

konumuna getirin. Motorun durdurulması

• Motor STOP (durdurma) anahtarına basıp bırakın. Anahtar otomatik olarak ON (açık) konumuna döner. Anahtarın sıfırlandığından emin olmak için ürünü yeniden çalıştırmayı denemeden önce 7 saniye bekleyin. Uç kullanımı

• Hassasiyet ve yüksek hava akışı konsantrasyonu gerekli olduğunda standart ucu kullanın.(Fig 25. )

• Daha büyük bir hava akışı ve yüksek hava hızı gerekli olduğunda, yüksek hızlı ucu kullanın. (Fig

Üfleyici ucunun ayarlanması

1. Bayonet montajı çıkarmak için ucu sola doğru kıvırın.

2. Ucu uygun konuma getirin.

3. Bir tıklama hissedene kadar ucu sağa kıvırın.

Vakumlama Vakumlamadan önce gerekli güvenlik ekipmanlarını takın. UYARI: Kullanımdan önce kollektör torbasının hasar görmemiş ve fermuarın kapalı olduğundan emin olun. Hasarlı torba kullanmayın. Böylece havaya sıçrayan döküntülerin neden olabileceği yaralanmalar önlenir. Sol elle kullanma, riski artırır. Egzoz çıkış bölgesine vücudunuzun temas etmesinden kaçının. UYARI: Giriş kapağı açık veya hasarlıysa üfleyiciyi çalıştırmayın (vakum borusu takılıysa çalıştırılabilir).

• Üfleyici çalışırken kollektör torbası omuz askısıyla taşınmalıdır. Askı omzun üst kısmına takılmalıdır.

• Üfleyiciyi çalıştırın. Çalıştırma ve durdurma bölümündeki Motoru çalıştırmadan önce sayfada:

talimatlara uyun. Güvenlik talimatlarını EMNİYET sayfada: 255 okuyun. Kollektör torbasının boşaltılması UYARI: Kollektör torbasını her zaman kontrol edin. Kullanımdan önce torbanın hasar görmemiş ve fermuarın kapalı olduğundan emin olun. Hasarlı torbayı kullanmayın. Havaya sıçrayan döküntüler nedeniyle yaralanma riski vardır. Sol elinizle çalışıyorsanız dikkatli olun. Egzoz çıkış bölgesine dokunmayın.

2. Yandaki fermuarı açın.

3. Kollektör torbasını boşaltın.

239 - 001 - 06.07.2017

259B BAKIM UYARI: Ürünü temizlemeden, ürün üzerinde onarım veya bakım işlemi yapmadan önce güvenlik bölümünü okuyup anlayın. Bakım takvimi Bakım takvimine uyduğunuzdan emin olun. Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürünü her gün kullanmıyorsanız aralıklar farklı olur. Yalnızca bu kılavuzda bulunan bakım çalışmalarını gerçekleştirin. Bu kılavuzda bulunmayan diğer bakım çalışmaları için onaylı bir servis merkeziyle görüşün. Günlük bakım

• Dış yüzeyleri temizleyin.

• Hız kontrolü ve gaz tetiği işlevini kontrol edin. Hasarlı parçaları değiştirin

• Durdurma anahtarını kontrol edin. Gerekirse değiştirin.

• Rölantiyi kontrol edin.

• Hava filtresini temizleyin. Gerekirse değiştirin.

• Giriş kapağının kapalı konumda kilitlenebildiğinden emin olun. Pervanenin temiz olduğundan emin olun.

• Tüm somunları ve vidaları sıkın.

• Yataklarda çatlak olmadığından emin olun.

• Toplama torbasının hasar görmemiş olduğundan ve fermuarın çalıştığından emin olun. Gerekirse torbayı değiştirin. Haftalık bakım

• Marş cihazının, çalıştırma ipinin ve gergi yayının durumunu kontrol edin. Tüm hasarlı parçaları değiştirin.

• Marş cihazındaki hava giriş kısmının durumunu kontrol edin. Hava girişi tıkalıysa döküntüleri çıkarın.

• Bujinin dış kısmını temizleyin. Bujiyi sökün ve elektrot boşluğunu kontrol edin. Aralığı 6 mm (0,024 inç) olarak ayarlayın veya bujiyi değiştirin.

• Pervanenin kanatlarını temizleyin.

• Kıvılcım önleyici siperliği temizleyin ve gerekirse değiştirin (katalitik dönüştürücülü susturucular için geçerli değildir).

• Karbüratör bölgesini temizleyin.

• Hava filtresini temizleyin. Aylık bakım

• Çalıştırma ipi tutacağını ve çalıştırma ipini kontrol edin.

• Yakıt tankını temizleyin.

• Karbüratörü ve etrafındaki alanı temizleyin.

• Pervanenin kanatlarını temizleyin.

• Yakıt hatlarında çatlak veya başka bir hasar olup olmadığını kontrol edin. Gerekirse değiştiriniz

• Yakıt tankındaki yakıt filtresini değiştirin.

• Tüm kabloları ve bağlantıları kontrol edin.

• Hava filtresini değiştirin. Yıllık bakım

• Bujiyi kontrol edin.

• Karbüratörün dış yüzeyini ve yanındaki alanları temizleyin.

• Soğutma sistemini temizleyin.

• Kıvılcım önleyici siperliği kontrol edin.

• Yakıt filtresini kontrol edin.

• Yakıt hortumunda hasar olup olmadığını kontrol edin.

• Tüm kabloları ve bağlantıları kontrol edin. 50 saatlik bakım

• Susturucunun onarımını veya değişimini onaylı bir servis merkezine yaptırın. Rölantinin ayarlanması

• Rölantiyi ayarlamadan önce hava filtresinin temiz ve hava filtresi kapağının takılı olduğundan emin olun.

• "T" işaretiyle belirtilmiş rölanti T ayar vidası ile rölantiyi ayarlayın. (Fig 27. )

• Motorun her konumda sorunsuz çalışması rölantinin doğru ayarlandığı anlamına gelir.

1. Daha yüksek hız için rölanti ayar vidasını saat

2. Daha düşük hız için rölanti ayar vidasını saat

yönünün tersine döndürün. Kıvılcım önleyici siperliğin bakımı Kıvılcım önleyici siperliği temizlemek için bir tel fırça kullanın. Soğutma sistemini temizleme Soğutma sisteminin parçalarını bir fırçayla temizleyin. (Fig 28. ) Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

239 - 001 - 06.07.2017• Buji kirliyse temizleyin ve elektrot boşluğunun doğru

olduğundan emin olun, bkz.

• Gerekirse bujiyi değiştirin.

Hava filtresinin bakımı Hava filtresinin temizlenmesi

1. Hava filtresi kapağını ve hava filtresini çıkarın. (Fig

2. Hava filtresini ılık, sabunlu suyla temizleyin.

Takmadan önce hava filtresinin kuru olduğundan emin olun.

3. Tamamen temizlenmeyecek kadar kirlenmişse hava

filtresini değiştirin. Hasar görmüş hava filtrelerini daima değiştirin.

4. Ürününüzde köpük hava filtresi varsa hava filtresi

yağı uygulayın. Hava filtresi yağını yalnızca köpük filtreye uygulayın. Keçe filtreye yağ uygulamayın.

birim B2126 (125B28HV) BV2126 (125B28HV) Motor Teknik Özellikleri Silindir hacmi cm

2800 - 3200 2800 - 3200 Maksimum güç hızı dak

Güç çıkışı kW 0,8 0,8 Buji RCJ-6Y RCJ-6Y Maksimum hızda üfleme modu dak

Maksimum hızda vakum modu dak

-- 7500 Emisyon dayanıklılığı süresi saat 50 50 Gürültü ve Titreşim Verileri Üfleyici boruları ve ucu (orijinal) bulunan kollarda eşdeğer titre- şim seviyesi - not 1'e bakın m/sn

8,3 8,3 Vakum boruları (orijinal) bulunan kollarda eşdeğer titreşim sev- iyesi, sol/sağ - not 1'e bakın m/sn

--/-- 6,4/8,3 Operatör kulağında ISO 22868'e göre ölçülen eşdeğer ses ba- sıncı seviyesi, üfleyici boruları ve uçla (orijinal) donatılmış dB(A) 94 99 Operatör kulağında ISO 22868'e göre ölçülen eşdeğer ses ba- sıncı seviyesi, vakum borularıyla (orijinal) donatılmış dB(A) -- 99 Ses gücü seviyesi, garanti edilen (L

) - bkz. not 2 dB(A) 107 107 Ses gücü seviyesi, ölçülen - bkz. not 2 dB(A) 106 106 Ürün Boyutları Ağırlık (yakıtsız, ancak üfleyici borusu ve standart uç takılı halde) kg 4,3 4,4

239 - 001 - 06.07.2017

261N Not 1: Eş değer titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1 m/s

şeklindedir. Not 2: Ses gücü (L

) türünden ortamda ölçülen gürültü yayma değeri, 2000/14/AT sayılı AT direktifine uygun olar- ak ölçülmüştür. Makine için bildirilen ses seviyesi, en yüksek seviyeyi veren orijinal kesme ataşmanıyla ölçülmüştür. Garanti edilen ve ölçülen ses düzeyi arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir. Not 3: Makinenin eşdeğer ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1 dB (A) şeklindedir. Fan Birim B2126 BV2126 Tip Radyal fan Radyal fan Maks. hava hızı, standart uç km/s 217 217 Maks. hava hızı, yüksek hızlı uç* km/s 273 273 Hava hacmi üfleme modu cfm 425 425 Hava hacmi vakum modu cfm -- 445 *bazı modeller için isteğe bağlı aksesuar AKSESUARLAR B2126 Onaylı aksesuarlar Tip Yüksek hızlı uç 545 119 502 AT UYUMLULUK BİLDİRİMİ'NİN İÇERİĞİ Husqvarna AB, SE 561 82 Huskvarna, SWEDEN olarak sunulan ürünün tek sorumlusu olma vasfıyla aşağıdaki beyanlarda bulunmaktayız: Açıklama Gasoline Blower / Blower- Vacuum Marka Jonsered Platform / Tür / Model B2126, BV2126 modelini temsil eden 125B28HV platformu Parti 2013ve daha ileri tarihli seri numaraları aşağıdaki AB direktifleri ve düzenlemeleriyle tamamen uyumludur: Direktif/Düzenleme Açıklama 2006/42/EC "makinelerle ilgili" 2014/30/EU "elektromanyetik uyumlu- lukla ilgili" 2000/14/EC "açık alanda gürültüyle il- gili" Uygulanan uyumlulaştırılmış standartlar ve/veya teknik özellikler şu şekildedir: EN ISO 12100, EN ISO 1186-1, CISPR 12, ISO 14982 2000/14/EC direktifi Ek V uyarınca beyan edilen ses değerleri, bu kılavuzun teknik veriler kısmında ve imzalı AT Uyumluluk Bildirimi'nde belirtilmiştir. SMP Svensk Maskinprovning AB, Husqvarna AB adına, makinelerle ilgili 2006/42/EC sayılı AT Konsey direktifi

239 - 001 - 06.07.2017Uygunluk belgesi uyarınca gönüllü bir inceleme

gerçekleştirmiştir. İmzalı AT Uyumluluk Bildirimi'nde sağlandığı haliyle sertifika, tüm üretim yerleri ve Menşe Ülkeleri için üründe belirtildiği şekilde geçerlidir. Sağlanan Gasoline Blower / Blower-Vacuum , incelemeden geçen örneğe uygundur.
