KASUTUSJUHEND B2126 JONSERED

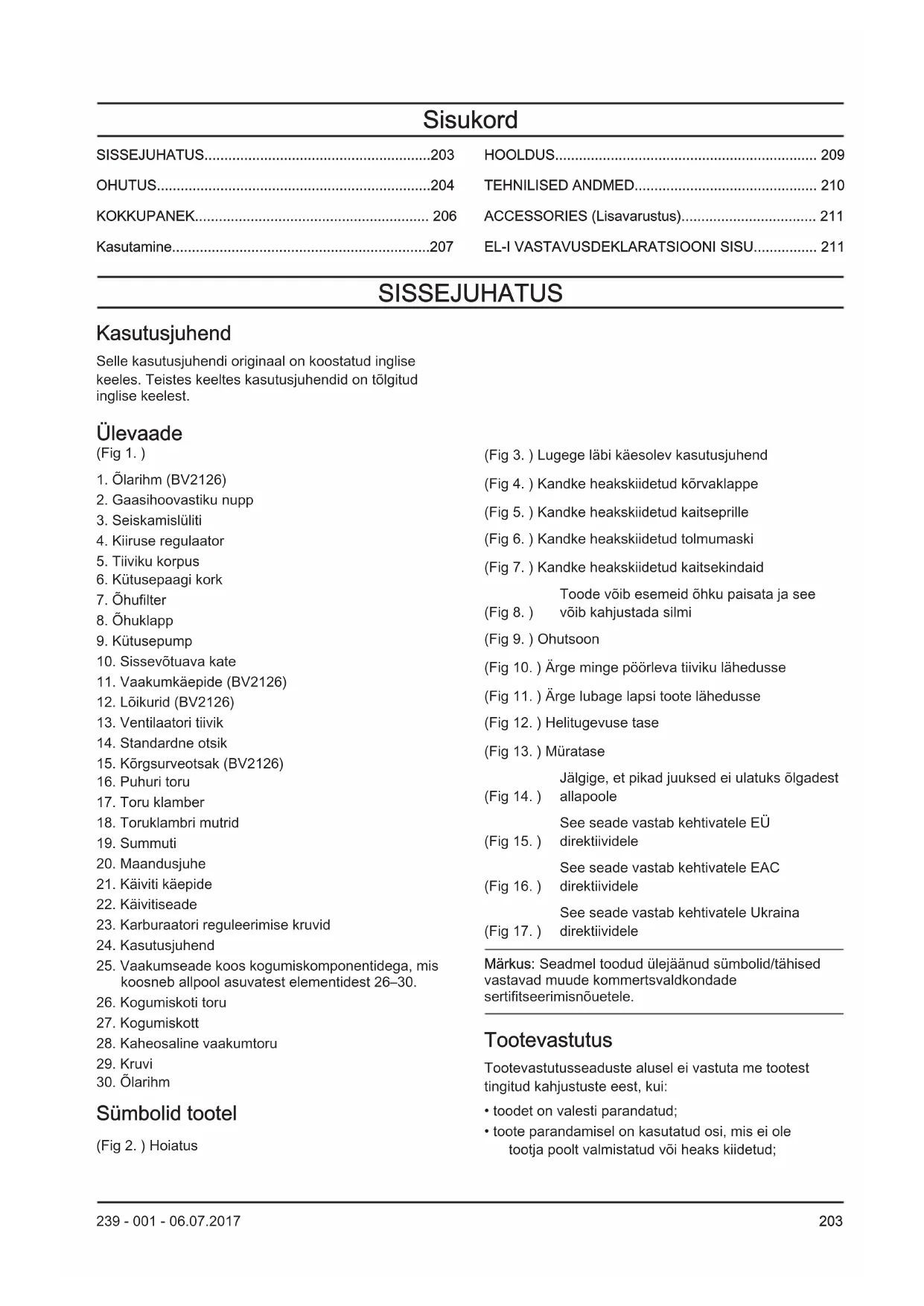

SISSEJUHATUS Kasutusjuhend Selle kasutusjuhendi originaal on koostatud inglise keeles. Teistes keeltes kasutusjuhendid on tõlgitud inglise keelest. Ülevaade (Fig 1. )

4. Kiiruse regulaator

10. Sissevõtuava kate

11. Vaakumkäepide (BV2126)

12. Lõikurid (BV2126)

13. Ventilaatori tiivik

23. Karburaatori reguleerimise kruvid

25. Vaakumseade koos kogumiskomponentidega, mis

koosneb allpool asuvatest elementidest 26–30.

26. Kogumiskoti toru

Sümbolid tootel (Fig 2. ) Hoiatus (Fig 3. ) Lugege läbi käesolev kasutusjuhend (Fig 4. ) Kandke heakskiidetud kõrvaklappe (Fig 5. ) Kandke heakskiidetud kaitseprille (Fig 6. ) Kandke heakskiidetud tolmumaski (Fig 7. ) Kandke heakskiidetud kaitsekindaid (Fig 8. ) Toode võib esemeid õhku paisata ja see võib kahjustada silmi (Fig 9. ) Ohutsoon (Fig 10. ) Ärge minge pöörleva tiiviku lähedusse (Fig 11. ) Ärge lubage lapsi toote lähedusse (Fig 12. ) Helitugevuse tase (Fig 13. ) Müratase (Fig 14. ) Jälgige, et pikad juuksed ei ulatuks õlgadest allapoole (Fig 15. ) See seade vastab kehtivatele EÜ direktiividele (Fig 16. ) See seade vastab kehtivatele EAC direktiividele (Fig 17. ) See seade vastab kehtivatele Ukraina direktiividele Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

239 - 001 - 06.07.2017

203• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

OHUTUS Ohutuse määratlused Järgnevad määratlused näitavad märgusõnade raskusastet. HOIATUS: Kehavigastused. ETTEVAATUST: Toote kahjustus. Märkus: See teave hõlbustab toote kasutamist. Üldised ohutuseeskirjad

• Kasutage toodet õigesti. Valesti kasutamise tagajärjeks võib olla kehavigastus või surm. Kasutage toodet ainult käesolevas kasutusjuhendis kirjeldatud tööde tegemiseks. Ärge kasutage toodet muude tööde tegemiseks.

• Järgige käesolevas kasutusjuhendis toodud juhiseid. Järgige hoiatussümboleid ja ohutuseeskirju. Kui operaator ei järgi juhiseid, eeskirju ja sümboleid, võib selle tagajärjeks olla kahjustus, kehavigastus või surm.

• Hoidke see kasutusjuhend alles. Tarvitage kasutusjuhendit toote kokkupanemisel, kasutamisel ja heas töökorras hoidmisel. Tarvitage kasutusjuhendit tarvikute ja lisavarustuse õigeks paigaldamiseks. Kasutage ainult heakskiidetud tarvikuid ja lisavarustust.

• Ärge kasutage kahjustatud toodet. Järgige hooldusskeemi. Tehke ainult neid hooldustöid, mille juhised on toodud selles kasutusjuhendis. Kõik ülejäänud hooldustööd peab tegema volitatud hoolduskeskus.

• Selles kasutusjuhendis ei saa kirjeldada kõiki olukordi, mis võivad toote kasutamise käigus ette tulla. Olge ettevaatlik ja kasutage tervet mõistust. Ärge kasutage toodet ega tehke hooldustöid, kui te pole antud olukorras kindel. Vestelge lisateabe saamiseks toote asjatundja, edasimüüja, hooldustöökoja või volitatud hoolduskeskuse esindajaga.

• Enne toote kokkupanemist, hoiule asetamist või hooldustööde tegemist lahutage süüteküünla juhe.

• Ärge kasutage toodet, kui selle algseid tehnilisi näitajaid on muudetud. Ärge muutke toote ühtegi osa ilma tootja heakskiiduta. Kasutage ainult tootja poolt heaks kiidetud osi. Vale hooldamise tagajärjeks võib olla kehavigastus või surm.

• Ärge hingake sisse mootori heitgaase. Mootori heitgaaside pikaajaline sissehingamine on tervisele ohtlik.

• Ärge käivitage toodet siseruumis ega tuleohtlike materjalide ligidal. Heitgaasid on tulised ja võivad sisaldada sädemeid, mis võivad põhjustada tulekahju. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.

• Toote mootor tekitab kasutamise ajal elektromagnetvälja. Elektromagnetväli võib kahjustada meditsiinilisi implantaate. Enne toote kasutamist pidage nõu oma arsti ja implantaadi valmistajaga.

• Ärge lubage lastel toodet käsitseda. Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.

• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Kasutusel mitte olev toode lukustage kohta, kus lapsed ja volitamata isikud selle juurde ei pääse.

• Toode võib esemeid õhku paisata ja põhjustada kehavigastusi. Vigastus- ja surmaohu vähendamiseks järgige ohutuseeskirju.

• Ärge lahkuge töötava mootoriga toote juurest.

• Õnnetusjuhtumite eest toote kasutamisel vastutab toote operaator.

• Enne toote kasutamist veenduge, et kõik osad oleksid terved.

• Enne toote kasutamise alustamist veenduge, et teised inimesed ja loomad asuksid teist vähemalt 15 m (50 jala) kaugusel. Veenduge, et läheduses viibivad inimesed oleksid toote kasutamisest teadlikud.

• Tutvuge riiklike või kohalike eeskirjadega. Need võivad toote kasutamist teatud asjaoludel piirata või selle keelata. Puhurseadme kasutamise ohutuseeskirjad

• Kasutage seadet üksnes lehtede ja muu prahi maapinnalt eemale puhumiseks või eemaldamiseks.

• Ärge kasutage seadet, kui olete väsinud või haige või tarvitanud alkoholi, uimastavaid aineid või ravimeid.

• Kõrvalseisjad ja loomad peavad asuma seadme operaatorist vähemalt 15 m kaugusel.

• Seade võib suurel kiirusel õhku paisata esemeid, mis võivad rikošetist operaatorit tabada. See võib põhjustada silmakahjustusi.

239 - 001 - 06.07.2017• Ärge suunake puhurseadme otsakut inimeste või

• Jälgige, et pikad juuksed ei ulatuks õlgadest allapoole.

• Enne tarvikute ja muude komponentide paigaldamist või eemaldamist seisake alati mootor.

• Ärge kasutage toodet ilma kaitsepiirdeta.

• Ärge kasutage toodet, kui tööpiirkonnas on inimesi. Peatage toode, kui tööpiirkonda siseneb inimene.

• Ärge kasutage toodet ruumis, kus puudub piisav õhuvahetus. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.

• Toote töötamise ja tühikäigul käitamise ajal ning pärast toote seiskamist on summuti väga tuline. Tuleohtlike materjalide ja aurude läheduses olge väga ettevaatlik.

• Ärge puudutage sissetõmbeava katte piirkonda. Hoidke ehted ja lahtised rõivad sissetõmbeava piirkonnast eemal.

• Veenduge alati, et teil oleks kindel jalgealune, ning kasutage toodet ainult turvalisel ja tasasel pinnal. Libedad ja ebastabiilsed pinnad (nt redelid) võivad põhjustada tasakaalu või seadme üle kontrolli kaotamise.

• Ärge kasutage toodet suurtel kõrgustel, näiteks katusel.

• Kinnitage seade transportimise ajaks.

• Kasutage toodet ainult soovitatud kellaaegadel. Järgige kohalikke kehtivaid eeskirju. Tavapärane soovitatav ajavahemik on 09.00 kuni 17.00 esmaspäevast laupäevani.

• Kasutage toodet antud tööülesande tegemiseks kõige madalama vajaliku gaasitasemega.

• Kindlustage, et te ei saaks toote kasutamise ajal kukkuda. Ärge kallutage toote kasutamise ajal.

• Enne kaasutamist veenduge, et toode (eriti summuti, õhuvõtuava ja õhufilter) oleks heas seisukorras.

• Enne toote kasutamist kobestage reha või luuaga maapinnal olev praht lahti.

• Kui tööpiirkond on määrdunud, kastke see voolikuga üle.

• Vee säästmiseks võite kasutada toodet vooliku asemel.

• Puhuge prahti ohutult. Jälgige läheduses asuvaid lapsi, loomi, avatud aknaid ja sõidukeid.

• Ärge suunake toodet õrnade taimede poole.

• Ärge puhuge õhku objektide (seinad, suured kivid, sõidukid, aiad) suunas.

• Kui töötate sisenurgas, suunake õhuvool nurgast tööala keskosa poole. Vastasel juhul võib praht teile näkku paiskuda ja põhjustada silmavigastusi.

• Õhujoa maapinna lähedal hoidmiseks kasutage otsaku pikendust.

• Kõrvalseisjad peavad tingimata kandma silmade kaitset.

• Pärast toote kasutamist toimetage praht jäätmekäitluspunkti.

Vaakumseadme kasutamise ohutuseeskirjad

• Vältige ventilaatori kahjustamist. Ärge kasutage vaakumseadet suurte tahkete esemete (puit, purgid, kummipuru või pikad nöörijupid) imamiseks.

• Ärge laske vaakumtorul puutuda vastu maad.

• Enne ummistuse eemaldamist seisake mootor ja lahutage süüteküünla kate. Isiklik kaitsevarustus

• Toote kasutamise ajal kandke alati kohast isiklikku kaitsevarustust. Isiklik kaitsevarustus ei kõrvalda täielikult kehavigastuste ohtu. Isiklik kaitsevarustus vähendab õnnetuse korral kehavigastuse raskusastet.

• Toote kasutamisel kandke alati heakskiidetud kaitseprille.

• Ärge käsitsege toodet paljajalu või lahtiste jalatsitega. Kandke alati vastupidavaid libisemiskindlaid jalanõusid.

• Kandke tugevaid pikki pükse.

• Vajaduse korral kandke heakskiidetud kaitsekindaid.

• Kui valitseb kõrgel asuvate esemete allakukkumise oht, kandke kiivrit.

• Toote kasutamisel kandke alati heakskiidetud kõrvaklappe. Pikaajaline mürakeskkonnas viibimine võib põhjustada mürast tingitud kuulmiskadu.

• Toote kasutamisel tolmurikkas keskkonnas kandke alati heakskiidetud tolmumaski.

• Veenduge, et läheduses asuks esmaabikomplekt. Toote kaitseseadised

• Tehke regulaarselt toote ettenähtud hooldustöid.

• Toote kasutusiga pikeneb.

• Õnnetuste oht väheneb. Laske toode edasimüüja juures või volitatud hoolduskeskuses regulaarselt läbi vaadata ja teha vajalikud reguleerimis- või parandustööd.

• Ärge kasutage toodet, kui kaitseseadised on kahjustatud. Kui toode saab kahjustada, pöörduge volitatud hoolduskeskusesse. Seiskamislüliti Käivitage mootor. Veenduge, et seiskamislüliti seadmisel seiskamisasendisse mootor seiskuks. (Fig 18. ) Summuti HOIATUS: Ärge puudutage kuuma summutit. Mootori töötamise ajal ja pärast selle seiskamist on summuti väga tuline. Summuti puudutamine võib tekitada põletusvigastusi.

239 - 001 - 06.07.2017

205• Ärge kasutage mootorit, kui summuti on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu. Hoidke tulekustuti käepärast.

• Kontrollige regulaarselt, kas summuti on toote küljes alles.

• Ärge puudutage mootorit ega summutit, kui mootor on tuline. Ärge puudutage mootorit ega summutit mõnda aega pärast mootori seiskamist. Tulised pinnad võivad põhjustada kehavigastusi.

• Tuline summuti võib põhjustada tulekahju. Olge väga ettevaatlik, kui kasutate toodet tuleohtlike vedelike või aurude läheduses.

• Kui summuti on kahjustatud, ärge puudutage summuti osi. Osad võivad sisaldada kantserogeenseid aineid.

• Mõnedel puhurseadme mudelitel on sädemepüüdur. Puhastage ja vahetage püüdurit määratud intervallide järel. Lugege hoolduspeatükki

Ohutusnõuded kütuse käsitsemisel

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada. Eemaldage kütus toote pinnalt.

• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub nahale, puhastage piirkond seebi ja veega.

• Ärge käivitage mootorit, kui kütus või õli satub toote pinnale või teie nahale.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor oleks külm.

• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.

• Ärge tankige mootorit siseruumis. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.

• Keerake kütusepaagi kork hoolikalt kinni, et vältida tulekahju.

• Enne käivitamist viige toode vähemalt 3 m (10 jala) kaugusele kohast, kus toimus kütusepaagi täitmine.

• Ärge tankige paaki liiga palju kütust.

• Veenduge, et toote või kütusenõu liigutamisel ei tekiks leket.

• Ärge asetage toodet või kütusenõu kohta, kus on lahtine leek, sädemed või süüteleek. Veenduge, et hoiukohas ei oleks lahtist leeki.

• Kütuse kandmiseks või hoidmiseks kasutage üksnes heakskiidetud mahuteid.

• Enne pikaajalisele hoiule jätmist tühjendage kütusepaak. Järgige kütuse kasutuselt kõrvaldamist reguleerivaid kohalikke eeskirju.

• Enne pikaajalisele hoiule jätmist puhastage toode.

• Enne toote hoiule jätmist eemaldage süüteküünla juhe, et välistada mootori tahtmatu käivitamise võimalus. Ohutusjuhised hooldamisel HOIATUS: Ebaõige hooldus võib kaasa tuua mootori tõsise kahjustamise või ohtliku kehavigastuse. Omanik vastutab kõigi kasutusjuhendis loetletud vajalike hooldustööde läbiviimise eest Enne hooldustööde alustamist lahutage süüteküünal. Ärge lahutage süüteküünalt enne karburaatori reguleerimist. KOKKUPANEK HOIATUS: Enne toote kokkupanemise alustamist lugege läbi ohutuspeatükk. Tootele puhuritoru ja otsaku paigaldamine Märkus: Puhuritoru asetamiseks puhuri väljalaskeavasse tuleb polt piisavalt lahti keerata. Avamiseks keerake polti kruvikeerajaga vastupäeva.

1. Joondage ülemise puhuritoru eend puhuri

väljalaskeava süvendiga. Lükake toru oma kohale.

2. Toru kinnitamiseks keerake polti kruvikeerajaga

päripäeva. Märkus: Mutri juures ärge tööriistu kasutage.

3. Joondage alumise puhuritoru avad ülemise toru

sakkidega. Lükake alumine puhuritoru ülemise külge.

4. Keerake alumist puhuritoru päripäeva, kuni kuulete

Kogumiskoti paigaldamine erinevatele vaakumtorudele Vaakumseade on mõnede mudelite varustusse kuuluv tarvik. HOIATUS: Enne torude tootele paigaldamist lülitage mootor välja.

1. Avage kogumiskott. Asetage kogumiskoti toru koti

seestpoolt ja kinnitage vaakumseadme sisselaskeava külge. Veenduge, et elastikosa asetuks süvendisse. Tõmmake kinni kotil olev tõmblukk.

2. Eemaldage puhuritoru ja paigaldage kogumiskoti

toru. Paigaldage ja kinnitage toru klamberpolt. Kinnitage kogumiskoti aasadesse rihm.

3. Joondage alumise vaakumtoru nool ülemise

vaakumtoru noolega. Lükake alumine vaakumtoru umbes 7 cm ulatuses ülemise vaakumtoru sisse. Lükake seni, kuni alumine toru on kindlalt ülemise külge kinnitatud. Fikseerige torud kaasasoleva kruviga.

asuvasse suurde avasse. Joondage sakid torude avadega. Keerake, kuni bajonettkinnis lukustub. Lukusümbolid peavad asuma kohakuti. Kasutamine HOIATUS: Enne toote kasutamist lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks. Kütus Kütuse kasutamine ETTEVAATUST: Tootel on kahetaktiline mootor. Kasutage bensiini ja kahetaktiliste mootorite mootoriõli segu. Jälgige, et õli kogus segus oleks õige. Vale bensiini ja õli suhe võib mootorit kahjustada. Bensiin ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib toodet kahjustada. ETTEVAATUST: Ärge kasutage bensiini, mille etanoolisisaldus (E10) on üle 10%. See võib toodet kahjustada.

• Kasutage alati värsket pliivaba bensiini, mille oktaaniarv on vähemalt 90 RON (87 AKI) ja etanoolisisaldus (E10) alla 10%.

• Kui toode töötab sageli püsivalt kõrge mootori kiirusega, kasutage suurema oktaaniarvuga bensiini. Kahetaktiliste mootorite mootoriõli

• Kasutage üksnes kõrge kvaliteediga kahetaktiliste mootorite mootoriõli. Kasutage üksnes õhkjahutusega mootorite mootoriõli.

• Ärge kasutage teist tüüpi õlisid.

• Segusuhe 50:1 (2%) Bensiin Õli 1 USA gallon 77 ml (2,6 untsi) 1 Briti gallon 95 ml (3,2 untsi) 5 l 100 ml (3,4 untsi) Kütusesegu valmistamine Märkus: Kütuse segamiseks kasutage alati puhast kütusenõu. Märkus: Ärge valmistage rohkem kütusesegu, kui kulub umbes 30 päeva jooksul.

1. Valage nõusse pool vajaminevast bensiinikogusest.

2. Valage nõusse kogu vajaminev õlikogus.

3. Loksutage kütusesegu, et koostisosad seguneksid.

4. Valage nõusse teine pool vajaminevast

6. Täitke kütusepaak.

• Kasutage alati ülevoolukaitsega kütusenõu.

• Kui nõus on kütust, eemaldage ebavajalik kütus ja laske nõul kuivada.

• Veenduge, et kütusepaagi korgi ümbrus oleks puhas.

• Enne kütusesegu lisamist kütusepaaki loksutage kütusenõud.

239 - 001 - 06.07.2017

207K Käivitamine ja seiskamine Enne mootori käivitamist

• Veenduge, et tootel poleks puuduvaid, kahjustatud, lahtisi või kulunud osi.

• Vaadake üle kogumiskott. Veenduge, et kogumiskott poleks kahjustatud ja et tõmblukk oleks suletud.

• Kontrollige mutreid, kruvisid ja polte.

• Kontrollige õhufiltrit.

• Kontrollige, kas gaasihoovastiku nupp töötab korralikult.

• Kontrollige, kas seiskamislüliti töötab korralikult.

• Kontrollige, kas tootel ei esine kütuseleket. Külma mootori käivitamine HOIATUS: Ärge kerige käivitusnööri ümber käe. ETTEVAATUST: Ärge hoidke toodet jalgadega paigal. ETTEVAATUST: Ärge tõmmake käivitusnööri lõppasendisse. Ärge laske väljatõmmatud käivitusnööri käepidet lahti. See võib toodet kahjustada. Märkus: Kui mootor seiskub, liigutage õhuklapp suletud asendisse ja viige uuesti läbi käivitamistoiming.

1. Täitke kütusepaak puhta kütuseseguga.

2. Vajutage kütusepumpa 10 korda, kuni kütus hakkab

anumasse valguma. Kütusepumba anum ei tohi kütusega täituda.(Fig 20. )

3. Liigutage mootori õhuklapp kõrgemale asendist

FULL CHOKE (suletud).(Fig 21. )

4. Lükake pöörlemiskiiruse regulaator lõpuni

vastupäeva.(Fig 22. )

5. Hoidke vasaku käega seadme korpus vastu

6. Liigutage õhuklapp 1/2 asendisse ja tõmmake

käivitusnööri käepidet, kuni mootor käivitub ja tööle hakkab.(Fig 23. )

7. Laske mootoril umbes 10 sekundit töötada.

8. Vajutage gaasihoovastiku nupp lõpuni alla ja hoidke

seda all kõigi järgnevate sammude ajal.

9. Liigutage õhuklapp asendisse OFF CHOKE

10. Soojendage mootorit kuni üks minut.

Sooja mootori käivitamine

1. Vajutage ja hoidke gaasihoovastiku nuppu.

2. Liigutage õhuklapp 1/2 asendisse.

3. Tõmmake kiiresti käivitusnööri käepidet, tõmmates

samal ajal gaasihoovastiku nuppu, kuni mootor töötab.

4. Liigutage õhuklapp asendisse OFF CHOKE

(avatud). Mootori seiskamine

• Vajutage ja vabastage mootori STOP lüliti. Lüliti liigub automaatselt tagasi ON-asendisse. Enne toote taaskäivitamist oodake seitse sekundit, et lüliti jõuaks lähtestuda. Otsaku kasutamine

• Kui vajate täpset ja kontsentreeritud õhujuga, kasutage standardotsakut.(Fig 25. )

• Kui vajate laiemat õhujuga ja suuremat õhukiirust, kasutage kõrgsurveotsakut. (Fig 26. ) Puhurseadme otsaku reguleerimine

2. Liigutage otsak kohasesse asendisse.

3. Keerake otsakut paremale, kuni kuulete klõpsatust.

Imamine Enne imamise alustamist paigaldage vajalik ohutusvarustus. HOIATUS: Enne kasutamist veenduge, et kogumiskott poleks kahjustatud ja et tõmblukk oleks suletud. Ärge kasutage kahjustatud kotti. Nii väldite õhku paiskuvast prahist tingitud kehavigastusi. Vasakukäeline kasutamine tõstab ohutaset. Vältige keha sattumist vastu heitgaasi väljalaskeva piirkonda. HOIATUS: Ärge käivitage puhurseadet, kui sisselaskeava kate on lahti või kahjustatud (välja arvatud siis, kui on paigaldatud vaakumtoru).

• Puhuri töötamise ajal peab kogumiskotti toetama õlarihm. Rihma tuleb kanda õla ülaosal.

• Käivitage puhurseade. Täitke käivitamist ja seiskamist kirjeldavas peatükis toodud juhiseid Enne mootori käivitamist lk 208 . Lugege läbi ohutuseeskirjad OHUTUS lk 204

Kogumiskoti tühjendamine HOIATUS: Vaadake kogumiskott alati üle. Enne kasutamist veenduge, et see poleks kahjustatud ja et tõmblukk oleks suletud. Ärge kasutage kahjustatud kotti. Lendav praht võib põhjustada kehavigastusi. Vasakukäelisel kasutamisel olge eriti

239 - 001 - 06.07.2017ettevaatlik. Ärge puudutage heitgaasi

väljalaskeva piirkonda.

2. Avage küljel asuv tõmblukk.

3. Tühjendage kogumiskott.

HOOLDUS HOIATUS: Enne toote puhastamist, remontimist või hooldamist lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks. Hooldusskeem Järgige kindlasti hooldusskeemi. Intervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Kui toodet ei kasutata igapäevaselt, on intervallid erinevad. Tehke ainult neid hooldustöid, mida on selles kasutusjuhendis kirjeldatud. Hooldustööde osas, mida selles kasutusjuhendis kirjeldatud ei ole, pöörduge volitatud hoolduskeskuse poole. Igapäevane hooldus

• Puhastage välispinnad.

• Kontrollige pöörlemiskiiruse regulaatori ja gaasihoovastiku nupu toimimist. Vahetage välja kahjustatud osad.

• Kontrollige seiskamislülitit. Vajaduse korral vahetage see välja.

• Kontrollige tühikäigu kiirust.

• Puhastage õhufilter. Vajaduse korral vahetage see välja.

• Veenduge, et sisselaskeava katte saaks suletud asendisse lukustada. Veenduge, et tiivik oleks puhas.

• Keerake kinni kõik mutrid ja poldid.

• Veenduge, et korpusel poleks pragusid.

• Veenduge, et kogumiskott poleks kahjustatud ja et tõmblukk töötaks. Vajadusel vahetage kott välja. Iganädalane hooldus

• Kontrollige käivitiseadme, käivitusnööri ja pingevedru seisukorda. Vahetage välja kõik kahjustatud osad.

• Kontrollige õhuvõtuava ja käivitiseadme seisukorda. Kui õhuvõtuava on ummistunud, eemaldage praht.

• Puhastage süüteküünla välispind. Võtke küünal maha ja kontrollige elektroodide vahet. Reguleerige vahekauguseks 6 mm või vahetage süüteküünal välja.

• Puhastage tiiviku labad.

• Puhastage sädemepüüdur või vajaduse korral vahetage see (mitte katalüsaatoriga summutite korral).

• Puhastage karburaatori ümbrus.

• Puhastage õhufilter. Igakuine hooldus

• Kontrollige käivitusnööri käepidet ja käivitusnööri.

• Puhastage karburaator ja selle ümbrus.

• Puhastage tiiviku labad.

• Kontrollige, et kütusetorudes ei oleks mõrasid ega muid kahjustusi. Vajaduse korral vahetage need välja

• Vahetage välja kütusepaagis olev kütusefilter.

• Kontrollige kõiki juhtmeid ja ühendusi.

• Vahetage süüteküünal.

• Vahetage õhufilter. Iga-aastane hooldus

• Kontrollige süüteküünalt.

• Puhastage karburaatori välispind ja selle ümbrus.

• Puhastage jahutussüsteemi.

• Kontrollige sädemepüüdurit.

• Kontrollige kütusefiltrit.

• Veenduge, et kütusevoolikul poleks kahjustusi.

• Kontrollige kõiki juhtmeid ja ühendusi. 50 töötunni järgne hooldus

• Laske summuti volitatud hoolduskeskuses parandada või asendada. Tühikäigu pöörete arvu reguleerimine

• Enne tühikäigu pöörete arvu reguleerimist veenduge, et õhufilter oleks puhas ja õhufiltri kate asuks oma kojal.

• Reguleerige tühikäigu pöörete arvu tühikäigu reguleerimiskruviga T, mis kannab tähist „T”. (Fig

• Tühikäigu pöörete arv on õige siis, kui mootor töötab igas asendis ühtlaselt.

1. Kiiruse tõstmiseks keerake tühikäigu

reguleerimiskruvi päripäeva.

2. Kiiruse langetamiseks keerake tühikäigu

reguleerimiskruvi vastupäeva. Sädemepüüduri hooldamine Puhastage sädemepüüdur terasharjaga. Jahutussüsteemi puhastamine Puhastage jahutussüsteemi osad harjaga. (Fig 28. ) Süüteküünla kontrollimine ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal võib toodet kahjustada.

239 - 001 - 06.07.2017

209• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.

• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid. a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud. b) Veenduge, et kütusesegu oleks õige. c) Veenduge, et õhufilter oleks puhas.

• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on õige, vt TEHNILISED ANDMED lk 210 .(Fig 29. )

• Vajaduse korral vahetage süüteküünal välja.

1. Eemaldage õhufiltri kate ja õhufilter. (Fig 30. )

2. Puhastage õhufilter sooja seebiveega. Enne tagasi

paigaldamist veenduge, et õhufilter oleks kuiv.

3. Kui õhufilter on puhastamiseks liiga määrdunud,

asendage see. Kahjustatud õhufilter tuleb alati välja vahetada.

Elektroodi vahe mm 0,6 0,6 Kütusepaagi maht cm

2800–3200 2800–3200 Maksimumvõimsuse kiirus min

Võimsus kW 0,8 0,8 Süüteküünal RCJ-6Y RCJ-6Y Maksimaalne kiirus, puhurirežiim min

-- 7500 Heite püsimisaeg H 50 50 Müra- ja vibratsiooniandmed Samaväärne vibratsioonitase käepidemetel, varustatud puhuri- torude ja otsakuga (originaalvarustus) – vt märkust 1 m/s

8,3 8,3 Samaväärne vibratsioonitase käepidemetel, varustatud vaa- kumtorudega (originaalvarustus), vasak/parem – vt märkust 1 m/s

--/-- 6,4/8,3 Samaväärne helirõhu tase kasutaja kõrva juures, mõõdetud vastavalt standardile ISO 22868, varustatud puhuritorude ja ot- sakuga (originaalvarustus) dB (A) 94 99 Samaväärne helirõhu tase kasutaja kõrva juures, mõõdetud vastavalt standardile ISO 22868, varustatud vaakumtorudega (originaalvarustus) dB (A) -- 99 Helitugevuse tase, garanteeritud (L

) – vt märkust 2 dB (A) 107 107 Helitugevuse tase, mõõdetud – vt märkust 2 dB (A) 106 106 Toote mõõtmed

239 - 001 - 06.07.2017Kaal (ilma kütuseta, kuid koos paigaldatud puhuritoru ja stand-

Ekvivalentse vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 1 m/s

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

) vastavalt EÜ direktii- vile 2000/14/EÜ. Seadme antud müratase mõõdeti enim müra tekitava originaalsaagimisseadme kasutamisel. Eri- nevus garanteeritud ja mõõdetud helivõimsustaseme vahel seisneb selles, et direktiivi 2000/14/EÜ alusel hõlmab garanteeritud helivõimsustase ka mõõtmistulemuste dispersiooni ja kõrvalekaldeid sama mudeli erinevate seadmete vahel.

Antud andmetel seadme helitugevuse taseme ekvivalendi kohta on statistiline tüüplevi 1 dB(A) (stand- ardne kõrvalekalle). Ventilaator Ühik B2126 BV2126 Tüüp Radiaalventilaator Radiaalventilaator Suurim õhukiirus, standardotsak km/h 217 217 Suurim õhukiirus, kõrgsurveotsak* km/h 273 273 Õhumaht, puhurirežiim cfm 425 425 Õhumaht, vaakumrežiim cfm -- 445 *valikuline lisatarvik mõnedel mudelitel ACCESSORIES (Lisavarustus) B2126 Heakskiidetud lisavarustus Tüüp Kõrgsurveotsak 545 119 502

EL-I VASTAVUSDEKLARATSIOONI SISU

Meie, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN , deklareerime ainuvastutusel, et kirjeldatud toode: Kirjeldus Gasoline Blower / Blower- Vacuum Kaubamärk Jonsered Platvorm/tüüp/mudel Platvorm125B28HV, mille alla kuulub mudel B2126, BV2126 Partii Seerianumber alates aas- tast 2013. vastab täielikult järgmistele EÜ direktiividele ja eeskirjadele: Direktiiv/eeskiri Kirjeldus 2006/42/EC „masinadirektiiv” 2014/30/EU „elektromagnetilise ühildu- vuse direktiiv” 2000/14/EC „välitingimustes kasutata- vate seadmete müra dir- ektiiv”

239 - 001 - 06.07.2017

211Kohalduvad järgmised ühtlustatud standardid ja/või tehnilised spetsifikatsioonid: EN ISO 12100, EN ISO

1186-1, CISPR 12, ISO 14982

Vastavalt direktiivi 2000/14/EC lisale V on deklareeritud helitaseme väärtused toodud tehniliste andmete jaotises ja allkirjastatud EÜ vastavusdeklaratsioonis. SMP Svensk Maskinprovning AB on teostanud Husqvarna AB tellimusel vabatahtliku ekspertiisi ja väljastanud vastavussertifikaadi vastavalt EÜ Nõukogu masinadirektiivile 2006/42/EC. Allkirjastatud EÜ vastavusdeklaratsioonil toodud sertifikaat kehtib kõikidele tootel viidatud tootmiskohtadele ja päritoluriikidele. Tarnitud Gasoline Blower / Blower-Vacuum vastab näidisele, mis läbis kontrolli.
