ПОСІБНИК КОРИСТУВАЧА B2126 JONSERED

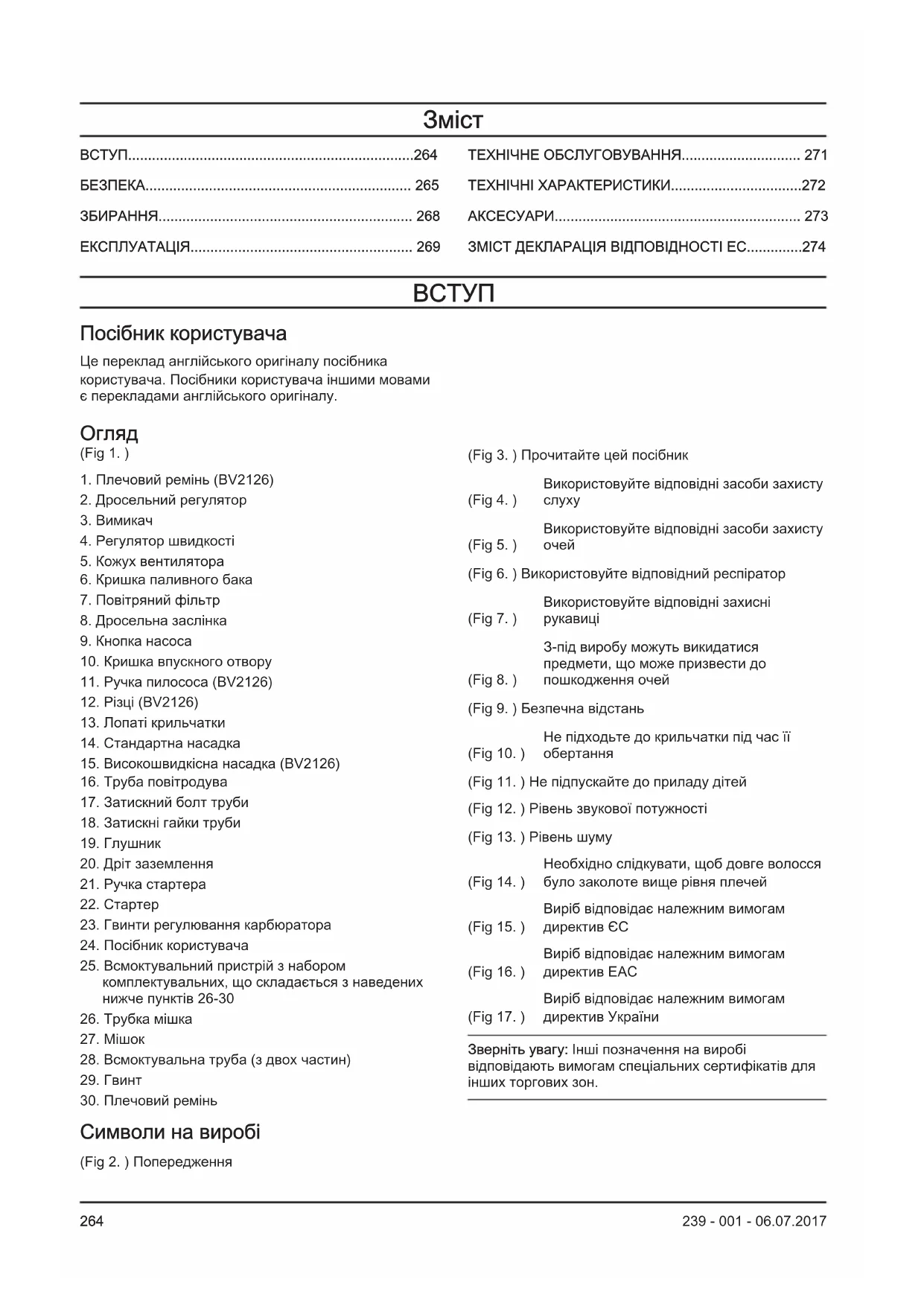

Посібник користувача 264-274

12. Режущие звенья (BV2126)

Посібник користувача Це переклад англійського оригіналу посібника користувача. Посібники користувача іншими мовами є перекладами англійського оригіналу.

1. Плечовий ремінь (BV2126)

2. Дросельний регулятор

4. Регулятор швидкості

5. Кожух вентилятора

6. Кришка паливного бака

7. Повітряний фільтр

8. Дросельна заслінка

10. Кришка впускного отвору

11. Ручка пилососа (BV2126)

13. Лопаті крильчатки

14. Стандартна насадка

15. Високошвидкісна насадка (BV2126)

16. Труба повітродува

17. Затискний болт труби

18. Затискні гайки труби

23. Гвинти регулювання карбюратора

24. Посібник користувача

25. Всмоктувальний пристрій з набором

комплектувальних, що складається з наведених нижче пунктів 26-30

28. Всмоктувальна труба (з двох частин)

Символи на виробі (Fig 2. ) Попередження (Fig 3. ) Прочитайте цей посібник (Fig 4. ) Використовуйте відповідні засоби захисту

(Fig 5. ) Використовуйте відповідні засоби захисту

(Fig 6. ) Використовуйте відповідний респіратор (Fig 7. ) Використовуйте відповідні захисні

(Fig 8. ) З-під виробу можуть викидатися предмети, що може призвести до пошкодження очей (Fig 9. ) Безпечна відстань (Fig 10. ) Не підходьте до крильчатки під час її

(Fig 11. ) Не підпускайте до приладу дітей (Fig 12. ) Рівень звукової потужності (Fig 13. ) Рівень шуму (Fig 14. ) Необхідно слідкувати, щоб довге волосся було заколоте вище рівня плечей (Fig 15. ) Виріб відповідає належним вимогам директив ЄС (Fig 16. ) Виріб відповідає належним вимогам директив EAC (Fig 17. ) Виріб відповідає належним вимогам директив України Зверніть увагу: Інші позначення на виробі відповідають вимогам спеціальних сертифікатів для інших торгових зон.

Відповідальність за якість продукції Згідно із законом про відповідальність за якість продукції, ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

• виріб був неправильно відремонтований.

• виріб був відремонтований з використанням деталей, виготовлених не виробником, або не сертифікованих виробником.

• виріб обладнаний приладдям, виготовленим не виробником, або не сертифікованим виробником.

• виріб був відремонтований в неавторизованому сервісному центрі або неавторизованою

Визначення щодо правил безпеки Визначення, наведені нижче, пояснюють рівень серйозності кожного сигнального слова. ПОПЕРЕДЖЕННЯ: Небезпека травми для

Небезпека пошкодження виробу. Зверніть увагу: Ця інформація спрощує використання

Загальні правила техніки безпеки

• Використовуйте виріб правильно. Неправильне використання може призвести до травм або смерті. Використовуйте виріб лише для завдань, перелічених у цьому посібнику. Забороняється використовувати продукт для інших завдань.

• Дотримуйтеся інструкцій, наведених у цьому посібнику. Дотримуйтеся інструкцій, зазначених на попереджувальних знаках та в правилах техніки безпеки. Недотримання оператором інструкцій, зазначених на попереджувальних знаках та в правилах техніки безпеки, може призвести до травм, пошкоджень або смерті.

• Не викидайте цей посібник. Користуйтеся інструкціями для монтажу, експлуатації та підтримки виробу в задовільному стані. Користуйтеся інструкціями для правильного встановлення насадок та приладдя. Використовуйте лише сертифіковані насадки та

• Не користуйтеся пошкодженим виробом. Дотримуйтеся графіка технічного обслуговування. Виконуйте лише те обслуговування, для якого наведені інструкції в цьому посібнику. Все інше обслуговування повинне виконуватися в авторизованому сервісному центрі.

• Цей посібник не включає всі ситуації, що можуть статися під час використання виробу. Будьте обережні та дотримуйтеся здорового глузду. Не експлуатуйте виріб та не виконуйте технічне обслуговування в разі, якщо ви не можете розібратися в поточній ситуації. Більш детальну інформацію можна дізнатися в експерта з продукції, вашого дилера, центрі обслуговування або в авторизованому сервісному центрі.

• Перед монтажем, зберіганням або технічним обслуговуванням необхідно виймати свічку запалювання.

• Не використовуйте виріб у разі зміни його початкових технічних характеристик. Не замінюйте деталі виробу без дозволу виробника. Використовуйте лише сертифіковані виробником деталі. Неправильне технічне обслуговування може призвести до травм або смерті.

• Не вдихайте вихлопні гази, що виходять з двигуна. Тривале вдихання вихлопних газів двигуна може бути небезпечним для здоров’я.

• Не вмикайте виріб у приміщенні чи біля легкозаймистих матеріалів. Вихлопні гази мають високу температуру та можуть містити іскри, від яких можливе загоряння. Недостатнє провітрювання може призвести до травм або смерті внаслідок задухи чи отруєння моноксидом

• Під час використання виробу двигун створює електромагнітне поле. Електромагнітне поле може пошкодити медичні імплантати. Перш ніж працювати з цим приладом, проконсультуйтеся з лікарем і виробником медичного імплантату.

• Не давайте використовувати прилад дітям. Не давайте використовувати прилад особам, що не ознайомилися з інструкціями.

• Завжди спостерігайте за особами з обмеженими фізичними чи розумовими можливостями, що використовують виріб. Біля виробу, що працює, повинна завжди знаходитися відповідальна доросла особа.

• Зачиняйте виріб у місці, куди не зможуть отримати доступ діти та особи, що не мають належної підготовки для використання виробу.

• З під виробу можуть викидатися предмети, що може призвести до травм. Для зменшення ризику травм або смерті дотримуйтеся правил техніки

265• Не відходьте далеко від працюючого виробу.

• У разі нещасного випадку відповідальність несе

• Перед використанням виробу переконайтеся, що його деталі не мають пошкоджень.

• Перед використанням виробу переконайтеся, що ви знаходитесь на відстані не менше 15 м від інших осіб або тварин. Переконайтеся, що особа на прилеглій території знає, що ви збираєтеся використовувати виріб.

• Дотримуйтеся державного та місцевого законодавства. Норми законодавства можуть забороняти або обмежувати використання виробу в деяких умовах.

Правила техніки безпеки під час користування повітродувом

• Використовуйте виріб тільки для здування або прибирання листя чи іншого сміття з землі.

• Не використовуйте виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів.

• Не дозволяйте стороннім спостерігачам або тваринам перебувати на відстані ближче, ніж за 15 метрів від оператора.

• Виріб може викидати предмети з великою швидкістю, і вони можуть зрикошетити на оператора. Це може призвести до пошкодження

• Не спрямовуйте насадку повітродува на людей або тварин.

• Необхідно слідкувати, щоб довге волосся було заколоте вище рівня плечей.

• Зупиніть двигун перед встановленням або зняттям аксесуарів чи інших конструктивних

• Не використовуйте виріб за відсутності захисного

• Не використовуйте виріб, якщо на робочій ділянці знаходяться люди. Зупиніть виріб у разі, якщо на робочу ділянку зайшла особа.

• Не використовуйте виріб у приміщеннях із недостатнім рухом повітря. Недостатнє провітрювання може призвести до травм або смерті внаслідок задухи чи отруєння моноксидом

• Глушник дуже сильно нагрівається під час роботи виробу, роботи на холостому ході та залишається гарячим після вимкнення. Будьте обережні під час роботи біля легкозаймистих матеріалів та

• Не торкайтеся зони кришки впускного отвору. Тримайте ювелірні вироби та просторий одяг якомога далі від впускного отвору.

• Завжди зберігайте правильну стійку та використовуйте виріб лише на безпечних та рівних поверхнях. Стоячи на слизькій або нестійкій поверхні, наприклад, на драбині, можна втратити рівновагу або контроль.

• Не використовуйте виріб на високих ділянках, наприклад, на дахах.

• Для перевезення виріб слід надійно закріпити.

• Використовуйте виріб лише в рекомендований час. Дотримуйтеся місцевих норм. Зазвичай рекомендують використовувати виріб із 9:00 до 17:00 з понеділка по суботу.

• Для виконання роботи використовуйте виріб на найнижчій можливій швидкості.

• Переконайтеся, що під час використання виробу ви не впадете. Не нахиляйтеся під час експлуатації виробу.

• Перед використанням переконайтеся, що виріб знаходиться в справному стані, особливо глушник, всмоктувач повітря та повітряний

• Перед використання виробу попрацюйте граблями або мітлою, щоб сміття не так щільно прилягало до землі.

• Якщо робоча ділянка брудна, обробіть її водою за допомогою шланга.

• Використовуйте виріб як альтернативу шлангу, щоб зберегти воду.

• Здувайте сміття обережно. Остерігайтеся дітей, тварин, відкритих вікон та автомобілів.

• Не направляйте виріб на рослини, що можуть легко пошкодитися.

• Не видувайте повітря в напрямку об’єктів на кшталт стін, великих каменів, транспортних засобів та огорож.

• У разі роботи з внутрішніми кутами, видувайте повітря в напрямку центру робочої зони. За невиконання цієї умови сміття може потрапити в обличчя та призвести до травмування очей.

• Висувайте насадку на максимальну довжину, щоб струмінь повітря працював поблизу від землі.

• Сторонні особи також повинні мати засоби захисту очей.

• Після використання виробу викиньте сміття в контейнери для відходів. Правила техніки безпеки під час користування пилососом

• Не допускайте пошкодження вентилятора. Не всмоктуйте великих твердих об’єктів на кшталт гілок, бляшанок, шматків гуми або довгих

• Всмоктувальна труба не повинна торкатися землі.

• Перед усуванням засмічення або забруднюючих матеріалів слід зупинити двигун та від’єднати ковпак свічки запалювання. Засоби індивідуального захисту

• Під час експлуатації виробу завжди використовуйте відповідні засоби індивідуального

239 - 001 - 06.07.2017захисту. Засоби індивідуального захисту не

усувають повністю ризик отримання травм. Засоби індивідуального захисту знижують рівень пошкоджень у разі нещасного випадку.

• Під час експлуатації виробу завжди користуйтеся відповідними засобами захисту очей.

• Не використовуйте виріб, не надягнувши взуття або перебуваючи у відкритому взутті. Завжди використовуйте надміцні чоботи із захистом від

• Використовуйте цупкі довгі штани.

• За необхідності використовуйте сертифіковані захисні рукавиці.

• У разі наявності ризику падіння предметів на голову, використовуйте шолом.

• Під час експлуатації виробу завжди користуйтеся відповідними засобами захисту органів слуху. Довготривалий вплив шуму може призвести до втрати слуху.

• Під час експлуатації виробу в запилених середовищах завжди користуйтеся відповідним респіратором.

• Переконайтеся, що поряд є набір засобів для надання першої медичної допомоги.

Захисні засоби на пристрої

• Переконайтеся, що технічне обслуговування виробу проводиться регулярно.

• Строк служби виробу збільшується.

• Небезпека виникнення нещасних випадків зменшується. Регулярний огляд, регулювання або ремонт виробу повинен проводитися авторизованим дилером або сервісним центром.

• Не використовуйте виріб з пошкодженим захисним спорядженням. У разі пошкодження виробу, зверніться до авторизованого сервісного

Запустіть двигун. Переконайтеся, що двигун вимикається, коли ви переводите вимикач у позицію

ПОПЕРЕДЖЕННЯ: Забороняється доторкатися до гарячого глушника. Глушник дуже сильно нагрівається під час роботи двигуна та залишається гарячим після вимкнення виробу. Доторкнувшись до нього, можна обпектися.

• Не запускайте двигун з пошкодженим глушником. Пошкоджений глушник збільшує рівень шуму та підвищує небезпеку загоряння. Тримайте поруч вогнегасник.

• Регулярно перевіряйте кріплення глушника до

• Не торкайтеся двигуна або глушника під час роботи двигуна. Після зупинки двигуна почекайте деякий час перш ніж торкатися двигуна або глушника. Контакт із гарячими поверхнями може призвести до травм.

• Гарячий глушник може призвести до загоряння. Будьте обережні в разі використання виробу біля легкозаймистих рідин або газів.

• Не торкайтеся частин глушника в разі його пошкодження. Ці частини можуть містити канцерогенні хімічні речовини.

• Деякі моделі повітродувів оснащені іскрогасником, який слід чистити та замінювати з указаними інтервалами. Див. розділ «Технічне обслуговування» (

ОБСЛУГОВУВАННЯ на сторінці 271 ).(Fig 19. ) Заходи безпеки при заправці палива

• Не запускайте виріб, якщо на ньому залишилося пальне або моторна олива. Приберіть непотрібне пальне/оливу та дайте виробу просохнути. Приберіть непотрібне пальне з виробу.

• Якщо ви пролили пальне на свій одяг, негайно переодягніться.

• Не допускайте потрапляння пального на тіло, адже це може призвести до травм. Для видалення пального, що потрапило на тіло, використовуйте мило та воду.

• Не запускайте двигун у разі потрапляння оливи або пального на виріб або тіло.

• Не запускайте виріб у разі наявності протікання у двигуні. Регулярно перевіряйте двигун на протікання.

• Будьте обережні при поводженні з пальним. Пальне є легкозаймистою речовиною, а його пари вибухонебезпечні та можуть призвести до травм або смерті.

• Не вдихайте вихлопні гази, це може призвести до травм. Забезпечте належне провітрювання.

• Не паліть біля пального або двигуна.

• Не кладіть біля пального або двигуна теплі

• Не доливайте пальне в працюючий виріб.

• Перед заправленням переконайтеся, що двигун

• Перед заправленням повільно відкрийте кришку паливного бака, обережно зменшивши тиск.

• Не заправляйте виріб у приміщенні. Недостатнє провітрювання може призвести до травм або смерті внаслідок задухи чи отруєння моноксидом

• Обережно затягуйте кришку паливного бака, адже існує ризик виникнення пожежі.

• Перед запуском пересуньте виріб на 3 м від місця, де ви заправляли його.

239 - 001 - 06.07.2017

267• Не заливайте в паливний бак занадто багато

• Переконайтеся у відсутності ризику протікань під час переміщення виробу або ємності для

• Не залишайте виріб або ємність для пального біля відкритого вогню, джерела іскор або запальника. Переконайтеся, що в зоні зберігання відсутні джерела відкритого вогню.

• Під час переміщення або зберігання палива користуйтеся лише сертифікованими ємностями.

• Спустошуйте паливний бак перед тривалим зберіганням. Дотримуйтеся місцевого законодавства щодо утилізації пального.

• Очищуйте виріб перед тривалим зберіганням.

• Щоб двигун випадково не запустився, перед зберіганням необхідно зняти кабель свічки запалювання.

Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Неправильне технічне обслуговування може спричинити серйозні пошкодження двигуна або тяжкі

Власник зобов’язаний виконувати роботи з необхідного технічного обслуговування, які вказані в посібнику користувача. Перед технічним обслуговуванням знімайте ковпачок зі свічки запалювання. Не виймайте свічку запалювання для регулювання карбюратора.

ПОПЕРЕДЖЕННЯ: Перед збиранням виробу прочитайте розділ про правила техніки безпеки. Встановлення повітродувної труби і насадки на виріб Зверніть увагу: Болт має бути достатньою мірою ослаблений, щоб можна було вставити повітродувну трубу у випускний отвір. Щоб ослабити болт, поверніть його проти годинникової стрілки за допомогою викрутки.

1. Вирівняйте звужений кінець повітродувної труби з

пазом на випускному отворі повітродува. Встановіть трубу на місце.

2. Для закріплення труби поверніть болт за

годинниковою стрілкою за допомогою викрутки. Зверніть увагу: Забороняється торкатися гайки будь-яким інструментом.

3. Сумістіть прорізи на нижній повітродувній трубі з

виступами на верхній трубі. Вставте нижню повітродувну трубу у верхню.

4. Повертайте нижню повітродувну трубу за

годинниковою стрілкою, доки не почуєте

Встановлення мішка з різними всмоктувальними трубами Приладдя для всмоктування є аксесуаром, що поставляється з деякими моделями. ПОПЕРЕДЖЕННЯ: Перед встановленням труб не виріб виключіть двигун.

1. Відкрийте мішок. Вставте трубку для мішка з

внутрішньої сторони мішка так, щоб вона ввійшла у вхідний отвір мішка. Переконайтеся, щоб еластична деталь встала на місце у виїмці. Застебніть замок-блискавку на мішку.

2. Зніміть повітродувну трубу і вставте трубку мішка.

Встановіть і затягніть затискний болт труби. Пристебніть ремінь до петель на мішку.

3. Вирівняйте стрілку на нижній всмоктувальній

трубі зі стрілкою на верхній всмоктувальній трубі. Вставте нижню всмоктувальну трубу у верхню приблизно на 7 см. Вставте нижню трубу у верхню так, щоб нижня труба була надійно зафіксована на належному місці всередині верхньої. Закріпіть обидві труби за допомогою гвинта, що входить до комплекту поставки.

4. Відкрийте кришку за допомогою викрутки.

Розташуйте викрутку на стрілці на кришці впускного отвору. Стрілка знаходиться нижче кромки кришки з протилежної сторони шарніру.

5. Вставте всмоктувальні труби у великий отвір у

нижній частині повітродува. Сумістіть виступи з прорізами на трубі. Крутіть, поки байонетне кріплення не зафіксується. Символи замка мають співпадати.

ЕКСПЛУАТАЦІЯ ПОПЕРЕДЖЕННЯ: Перед використанням виробу уважно прочитайте розділ про правила техніки безпеки.

Цей виріб оснащений двотактним двигуном. Використовуйте суміш бензину та моторної оливи для двотактних двигунів. Для суміші використовуйте правильну кількість оливи. Невірне співвідношення бензину та оливи може призвести до пошкодження двигуна.

Не використовуйте бензин із октановим числом нижче 90 RON (87 AKI). Це може призвести до пошкодження

Не використовуйте бензин із концентрацією етанолу більше 10% (E10). Це може призвести до пошкодження

• Завжди використовуйте новий неетилований бензин з мінімальним октановим числом 90 RON (87 AKI) та концентрацією етанолу менше 10% (E10).

• У разі частого використання виробу з високою частотою обертання двигуна, необхідно використовувати бензин з вищим октановим

• Використовуйте лише високоякісну двотактну моторну оливу. Використовуйте лише моторну оливу для повітряного охолодження.

• Не використовуйте інші типи оливи.

• Співвідношення компонентів 50:1 (2%) Бензин Олива 1 амер. гал. 77 мл (2,6 унції) 1 брит. гал. 95 мл (3,2 унції) 5 л 100 мл (3,4 унції) Створення паливної суміші Зверніть увагу: Для змішування суміші завжди використовуйте чисту паливну ємність. Зверніть увагу: Не змішуйте об’єм суміші, яку не зможете використати протягом 30 днів.

1. Додайте половину кількості бензину.

2. Додайте всю оливу.

3. Збовтайте паливну суміш для змішування

5. Збовтайте паливну суміш для змішування

6. Наповніть паливний бак.

• Завжди використовуйте паливну ємність з антипропускним клапаном.

• Якщо на ємності знаходиться паливо, приберіть його та дайте ємності просохнути.

• Переконайтеся, що область навколо кришки паливного бака чиста.

• Перед додаванням паливної суміші в паливний бак збовтайте ємність з паливом. Запуск і зупинення роботи Перед запуском двигуна

• Перевірте виріб на предмет відсутніх, пошкоджених, розхитаних або зношених деталей.

• Перевірте мішок. Переконайтеся, що мішок не пошкоджений, а замок-блискавка застібнутий.

• Перевірте гайки, гвинти та болти.

• Перевірте повітряний фільтр.

• Перевірте правильність роботи курка газу.

• Перевірте правильність роботи вимикача.

• Перевірте виріб на наявність витоків палива. Запуск холодного двигуна ПОПЕРЕДЖЕННЯ: Не намотуйте трос стартера на руку.

Не тримайте виріб ногами.

Не дотягуйте трос стартера до крайнього положення. Не відпускайте ручку троса стартера, коли він повністю витягнутий. Це може пошкодити виріб. Зверніть увагу: Якщо двигун зупинився, переведіть повітряну заслінку в закрите положення та повторіть описані раніше дії.

1. Залийте до паливного бака чисту паливну суміш.

2. Натисніть кнопку насоса 10 разів, доки паливо не

почне надходити в балон. Кнопка насоса не повинна бути повністю залита паливом.(Fig 20. )

3. Переведіть керування повітряну заслінку двигуна

в положення FULL CHOKE (Повний заслін, закрите положення).(Fig 21. )

4. Повністю поверніть регулятор швидкості проти

годинникової стрілки.(Fig 22. )

5. Лівою рукою притисніть корпус інструмента до

6. Переведіть повітряну заслінку у положення 1/2 і

потягніть ручку стартера, поки двигун не запрацює.(Fig 23. )

7. Дайте двигуну попрацювати приблизно 10 секунд.

8. Повністю натисніть дросельний регулятор і не

відпускайте його, поки не виконаєте всі дії, що залишилися.

9. Переведіть повітряну заслінку у положення OFF

CHOKE (Без заслону, відкрите положення).(Fig

10. Прогрійте двигун протягом 1 хвилини.

Запуск теплого двигуна

1. Натисніть і утримуйте дросельний регулятор.

2. Переведіть важіль дросельної заслінки у

3. Стискаючи курок газу, різко потягніть за ручку

стартера, щоб запустити двигун.

4. Переведіть повітряну заслінку у положення OFF

CHOKE (Без заслону, відкрите положення). Зупинення двигуна

• Натисніть і відпустіть перемикач двигуна STOP (Стоп). Перемикач автоматично повернеться у положення ON (Увімк.). Перед спробую перезапуску виробу зачекайте 7 секунд, щоб переконатися, що перемикач перейде в початковий стан. Використання насадки

• У разі, коли потрібно працювати з більш високою точністю і потрібна висока концентрація потоку повітря, застосовуйте стандартну насадку.(Fig

• Якщо потрібен ширший потік повітря і більша швидкість, застосовуйте високошвидкісну насадку. (Fig 26. ) Регулювання насадки повітродува

1. Поверніть насадку ліворуч, щоб послабити

байонетне кріплення.

2. Переведіть насадку у відповідне положення.

3. Поверніть насадку праворуч, доки не почуєте

Всмоктування Перш ніж починати працювати в режимі всмоктування, надягніть необхідне захисне обладнання. ПОПЕРЕДЖЕННЯ: Перед використанням переконайтеся, що мішок не пошкоджений, а замок-блискавку застібнуто. Не використовуйте пошкоджений мішок. Це допоможе уникнути травм від сміття, що може опинитися в повітрі. Робота з виробом лівою рукою підвищує ризики. Не допускайте, щоб частини тіла торкалися зони вихлопу. ПОПЕРЕДЖЕННЯ: Ніколи не запускайте повітродув, якщо кришка впускного отвору відкрита або пошкоджена (за винятком випадків, коли під’єднана всмоктувальна труба).

• Під час роботи з повітродувом, мішок необхідно підтримувати за допомогою плечового ременя. Ремінь необхідно надягати на верхню частину

• Запустіть повітродув. Виконуйте інструкції з розділу по запуску та зупинці Перед запуском двигуна на сторінці 269 . Прочитайте інструкції з

БЕЗПЕКА на сторінці 265

Спорожнення мішка ПОПЕРЕДЖЕННЯ: Завжди перевіряйте мішок. Перед використанням переконайтеся, що він не пошкоджений, а замок-блискавка застібнутий. Не користуйтеся пошкодженим мішком. Існує ризик травмування сміттям, що може з нього вилетіти. Будьте обережні, якщо працюєте лівою рукою. Не торкайтеся зони вихлопу.

2. Відкрийте замок-блискавку на мішку.

3. Спорожніть мішок.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ПОПЕРЕДЖЕННЯ: Перед очищенням, ремонтуванням чи технічним обслуговуванням уважно прочитайте розділ про правила техніки безпеки. Графік технічного обслуговування Завжди дотримуйтеся графіка технічного обслуговування. Інтервали вираховуються з урахуванням щоденного використання виробу. Значення інтервалів буде іншим, якщо ви не використовуйте виріб щоденно. Виконуйте лише те обслуговування, яке описане в цьому посібнику. Інформацію щодо інших видів обслуговування, не наведених у цьому посібнику, можна отримати в авторизованому сервісному центрі. Щоденне технічне обслуговування

• Очищення зовнішніх поверхонь.

• Перевірка роботи регулятора швидкості та курка газу. Заміна пошкоджених деталей.

• Перевірка вимикача. За необхідності замініть

• Перевірка швидкості холостого ходу.

• Очищення повітряного фільтра. За необхідності замініть його.

• Переконайтеся, що кришка впускного отвору фіксується у закритому положенні. Переконайтеся, що крильчатка чиста.

• Затягніть всі гвинти та гайки.

• Переконайтеся, що на корпусах немає тріщин.

• Переконайтеся, що мішок не пошкоджений, а замок-блискавка працює. Замініть мішок у разі

Щотижневе технічне обслуговування

• Перевірка стану стартера, троса стартера і притискної пружини. Замініть всі пошкоджені

• Перевірка стану повітрозабірника на стартері. Якщо всмоктувач повітря забився, звільніть його від сміття.

• Очищення зовнішньої частини свічки запалювання. Витягніть її та перевірте проміжок між електродами. Відрегулюйте зазор між електродами до 0,6 мм чи замініть свічку запалювання.

• Очищення лопатей на крильчатці.

• Очищення іскрогасника та його заміна в разі потреби (це не стосується глушників із каталітичним допалювачем газів).

• Очищення зони карбюратора.

• Очищення повітряного фільтра. Щомісячне технічне обслуговування

• Перевірка ручки троса стартера та троса

• Прочистьте паливний бак.

• Почистьте карбюратор та зону навколо нього.

• Очищення лопатей на крильчатці.

• Перевірте трубки паливної системи на предмет тріщин або інших пошкоджень. У разі необхідності замініть їх

• Замініть паливний фільтр у паливному баці.

• Перевірка всіх кабелів та з’єднань.

• Заміна свічки запалювання.

• Заміна повітряного фільтру. Щорічне обслуговування

• Перевірка свічки запалювання.

• Очищення зовнішньої поверхні карбюратора та прилеглих до нього ділянок.

• Очищення системи охолодження.

• Перевірка іскрогасника.

• Перевірка паливного фільтра.

• Перевірка шланга подачі пального на пошкодження.

• Перевірка всіх кабелів та з’єднань. Технічне обслуговування після 50 годин експлуатації

• Необхідно відремонтувати або замінити глушник в авторизованому сервісному центрі. Налаштування швидкості холостого

• Перед налаштуванням швидкості холостого ходу переконайтеся, що повітряний фільтр чистий, а кришка повітряного фільтра встановлена.

• Налаштуйте швидкість холостого ходу за допомогою регулювального гвинта T, який позначений літерою «T». (Fig 27. )

• Швидкість холостого ходу відрегульована правильно, якщо двигун працює рівномірно в будь-якому положенні.

1. Щоб збільшити швидкість повертайте гвинт

регулювання холостого ходу за годинниковою

2. Щоб зменшити швидкість повертайте гвинт

регулювання холостого ходу проти годинникової

Технічне обслуговування іскрогасника Для очищення іскрогасника використовуйте дротяну

271О Очищення системи охолодження Очищуйте елементи системи охолодження за допомогою щітки. (Fig 28. ) Перевірка свічки запалювання

Завжди користуйтеся рекомендованими свічками запалення. Неправильний тип свічки запалювання може призвести до пошкодження виробу.

• У разі, якщо двигун втрачає потужність, його важко запустити або він погано працює на холостому ходу, необхідно перевірити свічку запалювання.

• Щоб зменшити ризик потрапляння зайвих предметів на електроди свічки запалювання, дотримуйтеся таких інструкцій: a) переконайтеся, що швидкість холостого ходу встановлено правильно; b) переконайтеся в правильності змішування паливної суміші; c) переконайтеся, що повітряний фільтр чистий.

• Якщо свічка забруднена, її слід очистити та переконатися, що між електродами встановлено правильний зазор, див.

ХАРАКТЕРИСТИКИ на сторінці 272 .(Fig 29. )

• За необхідності замініть свічку запалювання. Технічне обслуговування повітряного

Очищення повітряного фільтра

1. Зніміть кришку повітряного фільтра та витягніть

повітряний фільтр. (Fig 30. )

2. Чистити повітряний фільтр потрібно теплою

мильною водою. Перед встановленням переконайтеся, що повітряний фільтр сухий.

3. Якщо повітряний фільтр занадто брудний для

очищення, замініть його. Пошкоджений повітряний фільтр необхідно замінювати обов’язково.

4. Якщо ваш виріб оснащений губчастим повітряним

фільтром, використовуйте оливу для повітряних фільтрів. Оливу для повітряних фільтрів слід наносити лише на губчасті фільтри. Забороняється наносити оливу на фетровий

B2126 (125B28HV) BV2126 (125B28HV) Технічні характеристики двигуна Об’єм циліндра см

Проміжок між електродами мм 0,6 0,6 Об’єм паливного бака см

Швидкість холостого ходу об/хв 2800-3200 2800-3200 Максимальна потужність об/хв 8000 8000 Вихідна потужність кВт 0,8 0,8 Свічка запалення RCJ-6Y RCJ-6Y Максимальна швидкість в режимі повітродува об/хв 8600 8600 Максимальна швидкість в режимі пилососа об/хв -- 7500 Період стійкості характеристик випромінювання год 50 50 Дані щодо шуму та вібрації Еквівалентні рівні вібрації на ручках з встановленими повітродувними трубами та насадкою (оригінал) – див. примітку 1

239 - 001 - 06.07.2017Еквівалентні рівні вібрації на ручках з встановленими

всмоктувальними трубами (оригінал), ліворуч/праворуч – див. примітку 1

--/-- 6,4/8,3 Еквівалентний рівень шумового тиску у вусі оператора, виміряний у відповідності зі стандартами ISO 22868 та встановленими повітродувними трубами та насадкою

дБ(А) 94 99 Еквівалентний рівень шумового тиску у вусі оператора, виміряний у відповідності зі стандартами ISO 22868 та всмоктувальними трубами (оригінал) дБ(А) -- 99 Рівень звукової потужності, гарантований (L

примітку 2 дБ(А) 107 107 Рівень звукової потужності, виміряний – див. примітку 2 дБ(А) 106 106

Розміри виробу Вага (без пального, але зі встановленою повітродувною трубою та стандартною насадкою) кг 4,3 4,4 Примітка 1: Представлені дані про еквівалентний рівень вібрації мають типову статистичну дисперсію (стандартне відхилення) в 1 м/с

Примітка 2: Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC. Зазначений рівень звукової потужності для машини був виміряний з оригінальним різальним устаткуванням, що дає найвищий рівень. Різниця між гарантованим і вимірюваним рівнем звукової потужності полягає в тому, що гарантована звукова потужність включає також дисперсію результатів вимірювання та відмінності між різними машинами тієї самої моделі відповідно до Директиви 2000/14/EC. Примітка 3: Представлені дані для еквівалентного рівня звукового тиску для машини мають типову статистичну дисперсію (стандартне відхилення) в 1 дБ(A). Вентилятор Одиниця

B2126 BV2126 Тип Радіальний

Макс. швидкість подачі повітря, стандартна

км/год 217 217 Макс. швидкість подачі повітря, високошвидкісна

км/год 273 273 Об’єм повітря в режимі повітродува куб.фут/хв 425 425 Об’єм повітря в режимі пилососа куб.фут/хв -- 445 *додаткові аксесуари для деяких моделей

B2126 Схвалені аксесуари Тип

239 - 001 - 06.07.2017

273Високошвидкісна насадка 545 119 502

ЗМІСТ ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ЕС Ми, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN , заявляємо під свою виключну відповідальність, що представлений виріб: Опис Gasoline Blower / Blower- Vacuum Бренд Jonsered Платформа / Тип /

Платформа125B28HV, представлена модель B2126, BV2126 Партія Серійні номери за 2013 рік і пізніше повністю відповідає наступним директивам та

Директива/Норма Опис 2006/42/EC «Про механічне обладнання» 2014/30/EU «Про електромагнітну сумісність» 2000/14/EC «Про випромінювання шуму від обладнання, призначеного для використання надворі» Застосовуються такі узгоджені стандарти та/або технічні специфікації: EN ISO 12100, EN ISO 1186-1, CISPR 12, ISO 14982 Згідно з директивною 2000/14/EC, додаток V, заявлені шумові характеристики зазначені в розділі технічних даних цього посібника та в підписаній декларації відповідності ЕС. Компанія SMP Svensk Maskinprovning AB виконала добровільну перевірку компанії Husqvarna AB і видала їй сертифікат відповідності нормам директиви Ради ЕС 2006/42/EC «Про машини та механізми». Сертифікат, як зазначено в підписаній декларації відповідності ЕС, діє для всіх місць виробництва та країн-виробників, зазначених на виробі. Gasoline Blower / Blower-Vacuum , що постачається, відповідає зразкам, які пройшли перевірку.
