Produkttyp	Termisk blåsare
Märke	Jonsered
Modell	B2126
Motor	2-takt, cylindervolym 28 cm³
Effekt	0,8 kW
Bränsle	Bensin/2-taktsolja blandning 50:1
Bränsletankens kapacitet	500 ml
Vikt (utan bränsle, med rör och standardmunstycke)	4,3 kg
Maximal lufthastighet (standardmunstycke)	217 km/h
Maximal lufthastighet (höghastighetsmunstycke)	273 km/h
Luftflöde vid blåsning	425 cfm
Tomgångsvarvtal	2800-3200 min⁻¹
Maximalt effektvarvtal	8000 min⁻¹
Tändstift	RCJ-6Y, avstånd 0,6 mm
Garanterad ljudeffektnivå (LWA)	107 dB(A)
Vibrationsnivå vid handtagen (blåsning)	8,3 m/s²
Säkerhetsavstånd	15 m (50 ft)
Rekommenderad skyddsutrustning	Hörselskydd, skyddsglasögon, handskar, dammmask
Inkluderade tillbehör	Blåsarrör, standardmunstycke, höghastighetsmunstycke, uppsamlingssäck (modell BV2126)
Regelbundet underhåll	Rengöring av luftfilter, kontroll av tändstift, rengöring av gnistskydd
Reparationsmöjlighet	Reservdelar finns hos auktoriserade servicecenter

Vanliga frågor - B2126 JONSERED

Vilken typ av bränsle ska jag använda till Jonsered B2126 lövblåsare?

Använd en blandning av blyfri bensin (oktantal minst 90 RON) och högkvalitativ 2-taktsolja i förhållandet 50:1 (2% olja). Använd inte bensin med mer än 10% etanol.

Hur startar jag motorn kall?

Tryck 10 gånger på primerbollen, ställ choken i läget FULL CHOKE, håll maskinen på marken, dra i startsnöret tills motorn startar, flytta sedan choken till mellanläget och slutligen till OFF CHOKE efter några sekunder.

Vilket säkerhetsavstånd måste jag hålla?

Håll ett avstånd på minst 15 meter (50 fot) mellan dig och andra personer eller djur när du använder produkten.

Hur underhåller jag luftfiltret?

Ta bort locket och filtret, rengör det med varmt tvålvatten, torka det helt innan du sätter tillbaka det. Byt ut det om det är för smutsigt eller skadat. Om det är ett skumfilter, applicera speciell olja.

Kan jag använda lövblåsaren i dammsugarläge?

Modell B2126 är en ren lövblåsare. För dammsugarläge måste du använda det extra dammsugarkitet (finns på modell BV2126). Se instruktionsboken för montering.

Hur ställer jag in tomgångsvarvtalet?

Använd justerskruven T märkt 'T'. Vrid den medurs för att öka tomgången, moturs för att minska. Tomgången är rätt när motorn går jämnt i alla lägen.

Vilken skyddsutrustning ska jag bära?

Bär alltid godkända hörselskydd, skyddsglasögon, handskar och en dammmask. Använd slutna halkskyddade skor och långbyxor.

Hur tömmer jag uppsamlingssäcken i dammsugarläge?

Stäng först av motorn. Öppna dragkedjan på sidan av säcken och töm skräpet. Kontrollera att säcken inte är skadad innan du stänger den.

Hur ofta ska jag byta tändstiftet?

Kontrollera tändstiftet varje vecka och rengör det vid behov. Byt ut det en gång per år eller tidigare om det är sotigt eller om elektrodavståndet inte är 0,6 mm. Använd ett tändstift av typ RCJ-6Y.

Vad gör jag om motorn inte startar?

Kontrollera bränslet (rätt blandning), tändstiftet (rent och rätt avstånd), luftfiltret (rent), och att stoppknappen är i läge 'start'. Om problemet kvarstår, kontakta ett auktoriserat servicecenter.

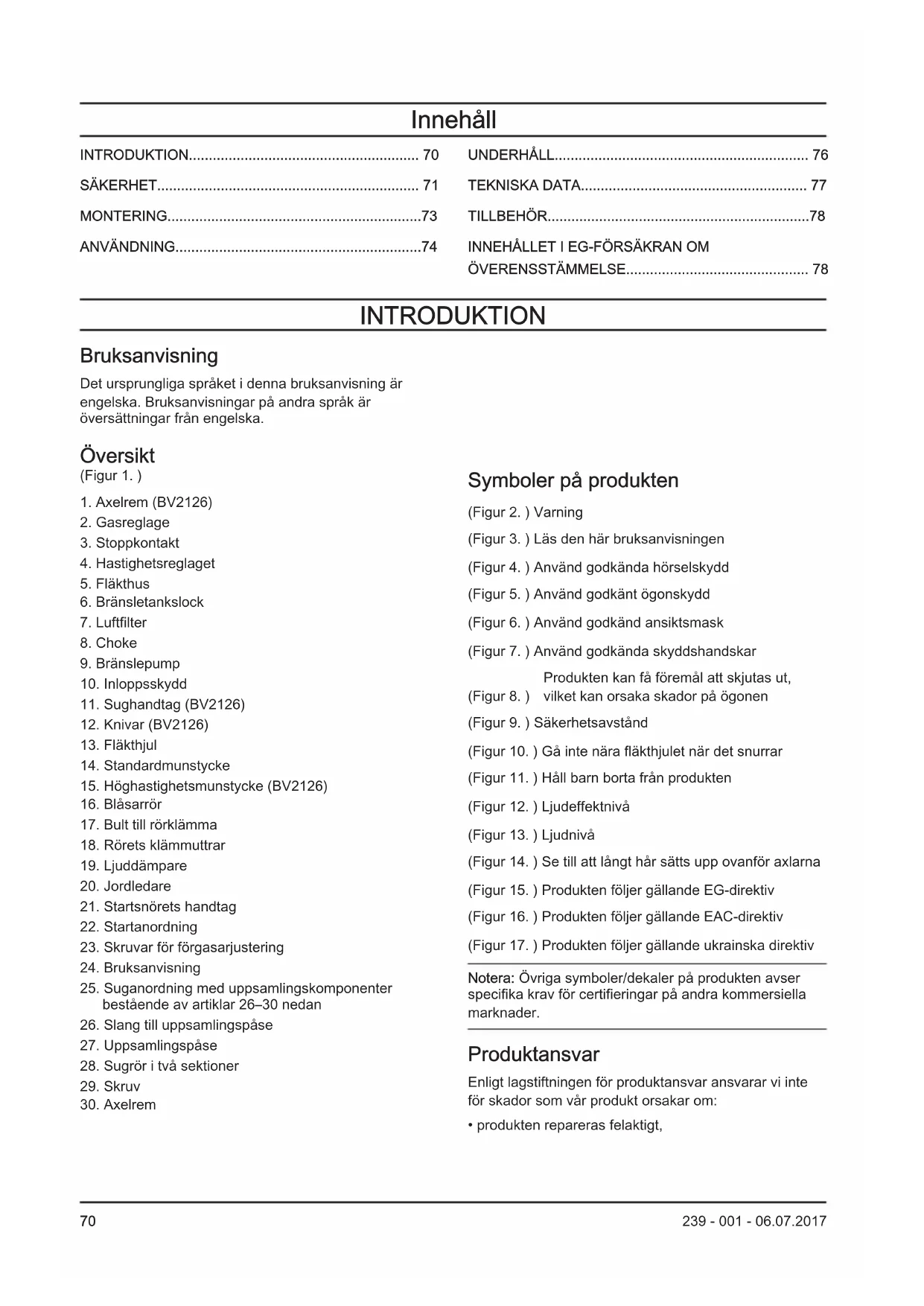

BRUKSANVISNING B2126 JONSERED

Det ursprungliga språket ienna bruksanvisning ar engelska. Bruksanvisninger pa andra sprak ar översättingar frän engelska.

Översikt

(Figur 1.)

1. Axelrem (BV2126)
2. Gasreglage
3. Stopkontakt
4. Hastighetsreglaget
5. Flakthus
6. Bransletankslock
7. Luftfilter
8. Choke
9. Branslepump
10. Inloppsskydd
11. Sughandtag (BV2126)
12. Knivar (BV2126)
13. Flakthjul
14. Standardmunstycke
15. Hoghastighetsmunstycke (BV2126)
16. Blasarrö
17. Bult till rörklämma
18. Rörets klammuttran
19. Ljuddampare
20. Jordledare
21. Startsnöretshandtag
22. Startanordning
23. Skruvar for forgasarjustering
24. Bruksanvising
25. Suganordning med uppsamlingskomponenter bestaende av articlar 26-30 nedan
26. Slang till uppsamlingspase
27. Uppsamlingspase
28. Sugör i två sekctioner
29. Skruv
30. Axelrem

(Figur 3.) Lás den har bruksanvisingen
(Figur 4.) Använd godkända hörsskydd
(Figur 5.) Använd godkänt ögonskydd
(Figur 6.) Använd godkänd ansiktsmask
(Figur 7.) Använd godkända skyddshandskar Produktken kan fä foremål att skjutas ut,
(Figur 8.) vilket kan orsaka skador pa ogonen
(Figur 9.) Sakerhetsavständ
(Figur 10.) Gå inte nara flakthjulet nar det snurrar
(Figur 11.) Håll barn borta frän produiten
(Figur 12.) Ljudeffektniva
(Figur 13.) Ljudniva
(Figur 14.) Se till att langt hår sätts upp ovanfor axlarna
(Figur 15.) Produkten foljer gällande EG-direktiv
(Figur 16.) Produktten foljer gällande EAC-direktiv
(Figur 17.) Produktten foljer gällande ukrainska direktiv

Notera: Övriga symbolor/dekaler på produit avser specifica krav for certifieringar på andra kommersiella marknader.

Produktansvar

Enligt lagstiftningen for produitansvar ansvarar vi inte for skador som var produit orsakar om:

• Produkten repareras felaktigt,

• Produkten repareras med delar som intekommen fran tilverkaren eller inte har godkänts av tillverkaren,

• Produkten har ett tillbehör som intekommen frän tillverkaren aller inte har godkänts av tillverkaren.

• Produkten inte repareras vid att godkant servicecenter aller av en godkänd person.

SAKERHET

Sakerhetsdefinitioner

Definitionerna nedan beskriver allvarlighetsgraden for varje signalord.

WARNING: Personskador.

OBSERVERA: Skador på produit.

Notera: Denna information gör Produkten lättare att använda.

Allmanna sakerhetsanvisningar

• Använd Produkten på rätt satt. Skador eller dödsfall ar att möjigt resultat av felaktig användning. Använd endastprodukten for arbetsuppgifterna som finns ienna bruksanvising. Använd inteprodukten till andra uppgifter.
• Folj instruktionerna ienna bruksanvising. Folj sakerhetssymbolerna och sakerhetsinstruktionerna. Om användaren inte foljer instruktionerna och symbolerna ar skador eller dödsfall att möglit resultat.
• Spara den har bruksanvisingen. Använd instruktionerna für att satta ihop, använda och Förvara din produit i gott skick. Använd instruktionerna für korrekt installation av tillbehör och extrautrustning. Använd endast godkända tillbehör och extrautrustning.
  Använd inte en skadad produit. Folj underhällsschemat. Utför endast det unterhällarsbete som du hittar instruktioner om i den har braupsanvisingen. Godkända servicecenter mäste göra allt annat unterhällarsbete.
• Den här bruksanvisingen kan inte inkludera alla situationer som kan uppstäRARY du använderprodukten. Var försiktig och använd sunt fornuft. Använd inteprodukten erller utfor underhäll påprodukten om du inte ar trygg med situationen. Tala med en produktexpert, din Återförsäljare, din serviceverkstad eller att godkant servicecenter for att fä information.

• Koppla ur tändstiftskabeln innan du monterarprodukten, staller undanprodukten forforvaring ellutfor unterhall.

• Använd inte Produkten om den änderas från dess Första specification. Byt inte ut en del avproduktenutan tillverkarens godkännande. Använd endastreservdeler som godkänts av tillverkaren. Skadoreller dödsfall arett möglitresultat av felaktigt underhäll.

• Undvik att andas in rök frän motorn. Längvarig inandning av motorns avgaser utgor en hällorisk.
• Starta inteprodukten inomhus aller nara brandfarlicht material. Avgaserna ar heta och kan medfonna gnistor som kan orsaka brand. Otilrackligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidforallgiftning.
• När du använderenna produit skapar motorn ettelektromagnetiskt falt. Det elektromagnetiska faltetkan orsaka skador pa medicinska implantat. Tala med din likare och tilverkaren av eventuella medicinska implantat innan du använderprodukten.
• Lat inte barn användaprodukten. Lat inte personerutan kännedorom om instruktionerna användapatrukden.
• Se till att du alltid overvakar en person med nedsatt fysisk eller mental kapacitet som anvander Produkten. En vuxen person maste vara narvarande hela tiden.
• Lås in Produkten på en plats)där barn och obehöriga personer inte har atkomst.
• Produktken kan skjuta ut foremål och orsaka skador. Följ sakerhetsinstruktionerna for att minska risiken for personskador eller dödsfall.
• Lämna inteprodukten nar motorn ar pa.
• Användaren av Produkten ar ansvarig om en olycka inträffar.
• Kontrollera att delarna inte ar skadade innan du anvander Produkten.
• Se till att du stared minst 15m fran andra personer erller djur innan du anvander Produkten. Se till att personer i narheten vet att du kommt att anvanda produiten.
• Folj nationella aller lokala lagar. De kan forhindra aller minskaprodukts Funktion under vissa forhällanden.

Sakerhetsinstruktioner for anvandande av blåsaren

• Använd Produkten endast für att bläsa bort aller ta upp lov och annat skräp som ligger på marken.

• Använd aldrig Produkten om du ärrott, sjuk aller om du är paverkad av alcohol, droger aller lakemedel.

• Lát inte andra manniskor eller djur vistas narmare an 15 meter frän användaren.

• Produktken kan kasta ut foremål i hög hastigkeit som kan studsa och träffa användaren. Detta kan orsaka ögonskador.
• Rikta inte blasarens munstycke mot andramänniskor eller djur.
• Se till att langt hare sats upp ovenfor axlarna.
• Stanna motorn innan du monterar ellr demonterar tillbehör ellr andra komponenter.
• Använd inteproduktenutan dess skydd.
• Använd inte Produkten om det finns personer i arbetsområdet. Stoppaprodukten om en person gär in i arbetsområdet.
• Använd inte Produkten i utrymmen med otillräcklig luftflöde. Om luftflödetär otillräcklig kan det orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidforgiftning.
• Ljuddamparen ar mycket varm nar produkten ar pa, nar den har stannat och nar den gár pà tomgang. Var forsiktig i narheten av brandfarliga material och brandfarliga gaser.
• Rör inte området vid inloppsskyddet. Håll smycken och留存 Hangande klädesplagg borta frän inloppet.
• Ha alltid bra fotfäste och använd Produkten endast på sakra och jämna ytor. Hala eller instabila ytor, t.ex. stegar, kan få dig att tappa balansen eller kontrollen.
• Använd inte Produkten på höga platser, t.ex. på att tak.
• Sakra Produkten under transport.
• Använd Produkten endast vid rekommenderade tider. Folj lokala bestämelser. De vanlga rekommendationerna ar kl. 9.00 till 17.00, mandag till lordag.
• Använd Produkten med lagsta möjiga gaspádrag für att fã arbetet gjort.
• Se till att du inte kan falla Near du anvander Produkten. Luta dig inte Near du anvander Produkten.
• Kontrollera att Produkten ar i gott skick fore anvandning, särskilt ljuddämparen, luftintaget och luftfiltret.
• Använd en kratta eller en borste für att lossa skrapp på marken innanprodukten används.
• Om arbetsomradet ar smutsigt kan du spruta rent det med en slang.
• Använd Produkten som att alternatively till en slang für att spara vatten.
• Blås skräp på att saker tätt. Håll uppsikt after barn, djur, öppna fönster och fordon.
• Rikta inte Produkten mot växter somätt kan skadas.
• Blås inte luften i riktning mot foremål som vöggar, stora stenar, fordon och staket.
• Om du arbetar i innerhorn blaser du fran hornet och mot mitten av arbetsomradet. I annat fall kan skraptraffadig ansiktet och orsaka ogonskador.

• Använd hela forlängningsröret für att hälla Luftströmmen nara marken.

• Askádare maste använda ögonskydd.

• Slang skrapiet i avfallsbehallare after anvandning av Produkten.

Sakerhetsinstruktioner for anvandning av sugen

• Forhindra skador på fläkten. Sug inte upp stora, fasta foremål som tra, burkar, gummigranulat uller stora bitar snöre.
• Lat inte sugroret slä i marken.
• Stanna motorn och koppla ur tandhatten innan du tari bort nagot som fastnat eller tapper till roret.

Personlig skyddsutrustning

• Använd alltid rätt personlig skyddsutrustning nar du använder Produkten. Den personlga skyddsutrustningen eliminerar inte risiken für skador. Den personlga skyddsutrustningen minskar skadans allvarlighetsgrad om en olycka inträffar.
• Använd alltid godkänt ögonskydd när du användenprodukten.
• Använd inteprodukten barfota aller med öppna skor.
  Använd alltid kraftiga halksäkra kängor.
• Använd tjockare längbyxor.
• Om det ar nödvändigt bör du använda godkända skyddshandskar.
• Använd hjälm om det finns en risik att foremål faller ned på huvudet.
• Använd alltid godkänthorselskydd nár du anvanderprodukten. Oljud under en langre period kan leda till bullerorsakad horselnedsätting.
• Använd alltid en godkänd ansiktsmask nar du använder Produkten i dammiga miljöer.
• Set till att du har forsta hjälpen i narheten.

Sakerhetsanordningar på Produkten

• Se till att du regelbundet utfor underhall pa Produktien.

• Produktens livslängd ökar.

• Risken for olyckor minskar.

Lat en auktoriserad aterforsalgarellerett godkant servicecenter regelbundet undersokaprodukten for att gora justeringarllerreparationer.

• Använd inte en produit med skadad skyddsutrustning. Om produiten ar skadad bör dul tala med att godkänt servicecenter.

Stopkontakt

Starta motorn. Kontrollera att motorn stangs av när stoppreglaget flyttas till stopläget.

(Figur 18.)

Ljuddampare

WARNING: Rör inte ljuddämparen om den ar varm. Ljuddämparen ar mycket varm nar motorn gär och nar den har stannat. Om du rör ljuddämparen kan det orsaka brännskador.

• Använd inte en motor med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisken. Ha en brandsläckare i narheten.
• Kontrollera regelbundet att ljuddämparen sitter fast på produiten.
  Ror inte motorn aller ljuddamparen nar motorn ar pa. Ror inte motorn aller ljuddamparen forran en stund after att motorn stannat. Heta ytor kan orsaka skador.
• En varm ljuddampare kan orsaka brand. Var forsiktig om du anvander Produkten nara brandfarliga vatskor ell er angor.
  Ror inte ljuddamparens delar om ljuddamparen ar skadad. Delarna kan innehalla vissa cancerframkallande kemikalier.
  Vissa blasare ar har att gnistkydd. Rengor och byt skarmen vid angivna intervaller. Las mer i avsnittet om underhall (UNDERHALL pa sida 76).(Figur 19.)

Bränslesäkerhet

• Starta inte Produkten om det finns branske aller motorolja på Produkten. Ta bort det oönskade branslet/oljan och lát Produkten torka. Ta bort oönskat branske是从 Produkten.
• Om du spillt bransle på kläderna skall dessa bytas omedelbart.
• Se till att inte få brändsle på kroppen, det kan orsaka personskador. Om du fär brändsle på kroppen använder du tval och vatten for att ta bort brändslet.
• Starta inte motorn om du spiller olja eller branske på produiten eller på kroppen.
• Starta inte Produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.

• Var försiktig med brändsle. Brändsle ar brandfarlicht och Ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bransleangor ddet kan orsaka personskador. Se till att det finns tillrackligt luftflode.

• Rök inte i narheten av branslet aller motorn.
• Placera inga varma foremål närheten av bränslet aller motorn.
  Fyll inte pa bransle nar motorn ar pa.
• Se till att motorn har svalnat innan du fyller pa bransle.
• Innan du fyller på bransle bör du öppna bransletankloket langsamt och försiktigt släppa på trycket.
  Fyll inte på bransle i motorn inomhus. Otilrackligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidforallgifting.
• Dra Åt tanklocket fösiktigt, annars kan brand uppsta.
• Flytta produit minst 3 m fran den plats dar du fyllde pa tanken innan du startup den.
  Fyll inte pa med for mycket bransle i bransletanken.
• Kontrollera att lackage inte kan uppsta nar du flyttarprodukten eller branslebehällaren.
• Placera inte Produkten eller branslebehällaren)daret finns öppen eld, gnistor erler tandlagor. Se till attdet inte finns nàgon öppen eld i forvaringsutrymmet.
• Använd endast godkända behallare nár du flyttar branslet eller ställer undan branslet forforvaring.
• Töm bransletanken före längtidsforvaring. Folj lokala lagar om var du kan kasta bransle.
• Rengör Produkten före längtidsforvaring.
• Ta bort tandstiftskabeln innan du ställer undanprodukten for Förvaring sà att motorn inte oavsiktligt startar.

Sakerhetsinstruktioner for underhall

WARNING: Felaktigt underhall kan leda till svara motorskador erler allvariga personskador.

Agaren av maskinen ar ansvarig for att utfor allt nodvändigt unterhäll som anges i braksanvisingen. Koppla loss tandstiftet innan underhallsarbetet. Koppla inte loss tandstiftet innan du utfor justeringar av forgasaren.

MONTERING

WARNING: Läs sakerhetskapitletinnan du monterarprodukten.

Sà monterar du blåsarröret och munstyetcket på Produkten

Notera: Bulten maste vara tillrackligt los for att placera blasarröret i blasutloppet. Vrid bulten moturs med en skruvmejsel for att lossa den.

1. Rikta in styrtappen på det övre blåsarröret med spåret i blåsutloppet. Tryck röret på plats.
2. Vrid bulten medurs med en skruvmejsel for att fasta roret.

Notera: Använd inga verktyg på muttern.

1. Ratta in sparen pa det nedre blasarroret mot tapparna pa det ovre. Skjut det nedre blasarroret over det ovre.

2. Vrid det nedre blasarröret medurs tills du hör att klickljud.

Sà monterar du uppsamlingspåsen med de olika sugrören

Sugenheten ar att tillbehör som medfoljer vissa modeller.

WARNING: Stäng av motorn innan du satter fast roren pa produits.

1. Oppna uppsamlingspåsen. Placera uppsamlingspåsens rör frän insidan av påsen für att fästa det på luftintagets öppning. Passa in den elastiska delen i spåret. Dra iven påsens blixlås.

2. Avlagsna blasarroret och montera uppsamlingspasens ror. Montera och dra at rorets

klambult. Satt fast remmen i uppsamlingspasens oglor.

1. Rikta in sparen pa det nedre sugroret mot pilen pa det ovre sugroret. Tryck in det nedre sugroret cirka 7 cm i det ovre sugroret. Tryck tills det nedre roret sitter fast ordentligt i det ovre roret. Montera ihop de tvare roren med den medfoljande skruven.
2. Använd en skruvmejsel for att öppna locket. Placera skruvmejseln vid pilen på inloppsskyddet. Pilen finns under kanten av skyddet på motsatt sida av gangjärnet.
3. Tryck in sugröret i den stora öppningen på undersidan av blåsaren. Rikta in flikarna mot skärorna i rören. Vrid tills bajonettkopplingen lases. Lässymbolerna måste vara inriktade.

ANVÄNDNING

WARNING: Läs och Första sakerhetskapitletinnan du använderprodukten.

Bransle

Sà anvander du bransle

OBSERVERA: Denna produit har en tvataktsmotor. Anvand en blandning av bensin och tvataktsmotorolja. Se till att anvanda ratt mangd olja i blandningen. Ett felaktigt blandningsforhallande av bensin och olja kan skada motorn.

Bensin

OBSERVERA: Använd inte bensin med att oktantal lagre an 90 RON (87 AKI). Det kan orsaka skador på Produkten.

OBSERVERA: Använd inte bensin med mer an 10% etanol (E10). Det kan orsaka skador på Produkten.

• Använd alltid ny blyfri bensin med ett oktantal på minst 90 RON (87 AKI) och medindreän 10% etanol (E10).
• Använd bensin med ett högre oktantal om du ofter använder Produkten vid kontinuerigt högt motorvarvital.

Tvataktsmotorolja

• Använd endast tvataktsmotorolja av hög kvalitet.
  Använd endast luftkyld motorolja.
  Anvand inga andra typer av olja.

Blandningsforhallande 50:1 (2%)

Bensin Olja
3,79 liter 77 ml
4,55 liter 95 ml
5 l 100 ml

Sagordubransblebandningen

Notera: Använd alltid en ren bränslbehällare nar du blandar branslet.

Notera: Blanda inte mer branslebandning an for 30 dagar.

1. Tillsatt halften av bensinen.
2. Tillsatt all olja.
3. Skaka branslebandningen sa att innehallet blandas.
4. Tillsatt resten av bensinen.
5. Skaka branslebandningen sa att innehallet blandas.
6. Fyll bransletanken.

Sà tillsätter du bransle

• Använd alltid en bränstebehállare med spillskydd.
• Om detkommen bransle pa behallaren tar du bort det oonskade branslet och later behallaren torka.
• Se till att området i narheten av brändsletankloket År rent.
• Skaka branslebehällaren innan du tillsätter bransblandningen i bransletanken.

Sà startup och stoppar du

Innan du startup motorn

• Genomsökprodukten after saknade, skadade, losa, eller slitna delar.
• Undersök uppsamlingspåsen. Se till att uppsamlingspåsen inte är skadad och att blixtlåset ar stängt.
• Undersök muttrar, skruvar och bultar.
• Undersök luftfiltret.
• Undersök om gasreglaget fungerar korrekt.
• Undersök om stoppreglaget fungerar korrekt.
  Genomsokprodukten afterbranslelacor.

Sà startup du en kall motor

WARNING: Virainte startsnoret runt armen.

OBSERVERA: Häll inteprodukten med foten.

OBSERVERA: Dra inte ut startsnoret anda ut. Slapp inte startsnorets handtag när startsnoret ar utdraget. Detta kan orsaka skador påprodukten.

Notera: Om motorn stannar skjuter du chokereglaget till stängt lage och utfor startproceduren ingen.

1. Fyll bransletanken med en ren branslebandning.
2. Tryck in bransleblasan 10 ganger tills bransle börjar fylla blasan. Bransleblasan fär inte vara full med bransle.(Figur 20.)
3. Skjut motrons chokereglage till positionen over FULL CHOKE (stangd).(Figur 21.)
4. Vrid varvtalsreglaget helt moturs.(Figur 22.)
5. Använd vänster hand für att hälla maskinen pär marken.
6. Skjut chokereglaget till 1/2-positionen och dra i startsnoret tills motorn gär igäng.(Figur 23.)
7. Kör motorn i ungefar 10 sekunder.
8. Häll in gasreglaget helt under alla Återstående steg.
9. Skjut chokereglaget till positionen OFF CHOKE (oppen).(Figur 24.)
10. Varm upp motom i 1 minut.

Sà startup du en varm motor

1. Håll in gasreglaget.
2. Flytta chokereglaget till 1/2-positionen.

3. Dra snabbti starthandtaget samtidigt som du haller in gasreglaget tills motorn gár.

4. Skjut chokereglaget till positionen OFF CHOKE (oppen).

Stanga av motorn

• Tryck på och släpp motorns STOPP-knapp. Knappen atergar automatiskt till PÅ-laget. Vanta 7 sekunder innan du forsöker starta omprodukten for att kontrollera att knappen aterstalls.

Sà använder du ett munstycke

• Använd standardmunstycket när du behöver precision och hög luftkoncentration.(Figur 25.)
  Använd hoghastighetsmunstycket när du behöver en bredare luftström och högre luftthastighet. (Figur 26.)

Sà justerar du blåsarens munstycke

1. Vrid munstycket at vänster for att lossa bajonettkopplingen.
2. Flytta munstycket till lamplig position.
3. Vrid munstycket at hoger tills du kanner att det klickar till.

S\suger du

Innan du suger bor du satta pa dig den nodvandiga sakerhetsutrustingen

WARNING: Se till att upssamlingspåsen inte ar skadad och att bixtlåset ar stängt innan användning. Använd inte en pase som ar skadad. Detta forhindrar skador orsakade av flygande skrap. Användning med vänster hand ökar risken. Låt inte din kropp vidröra området rund avgasutloppet.

WARNING: Starta inte blåsaren när inloppsskyddet År öppet eller skadat (forutom när sugröret År monterat).

När blåsaren används mäste uppsamlingspäsen bāras upp av axelremmen. Remmen mäste bāras over axeln.
- Starta blåsaren. Följ instruktionerna i avsnittet for start och stopp Innan du startup motom pa sida 75. Läsigenom sökerhetsinstruktionerna SÄKERHET pa sida 71.

Sàömmer du uppsamlingspåsen

VARNING: Undersök alltid
uppsamlingspåsen. Se till att den inte ar skadad och att bixtlaset ar stängt innan användning. Använd inte en skadad pase. Skrapp som flyger omkring utgör en skaderisk. Var försiktig om du använderprodukten med vänster hand. Rör inte vid området rund avgasutloppet.

1. Stäng av Produkten.

UNDERHÄLL

WARNING: Läs och Första sakerhetskapitletinnan du rengör, reparer erller utforunderhall på produiten.

Underhällsschema

Se till att du foljer underhãllsschemat. Intervallen beraknas utifrän daglig användning avprodukten. Intervallen are annorlunda om du inte anvanderprodukten varje dag. Utfor endast det underhãllsarbete som finns i den har bruksanvisingen. Tala med ett godkant servicecenter om andra underhãllsarbeten som inte finns i den har bruksanvisingen.

Dagligt underhalle

Rengor utvandiga ytor.
- Undersök att varvitalsregleringen och gasreglaget fungerar. Byt ut skadade delar.
- Undersök stoppkontakten. Byt ut den vid behov.
- Undersök tomgangsvarvalet.
Rengör luftfiltret. Byt ut den vid behov.
- Set till att inloppsskyddet kan lásas i stängt lage. Set till att flakthjulet ar rent.
- Dra àt alla muttrar och skruvar.
- Se till att höljet ar fritt fran sprickor.
- Se till att uppsamlingspåsen inte är skadad och att blixtåset fungerar. Byt ut påsen vid behov.

Underhäll varje vecka

• Undersök skicket på startanordningen, startsnoret och spannfjädern. Byt ut alla skadade delar.
• Kontrollera skicket på startanordningens luftintag. Tabort skräp om luftintaget ar igentäppt.
• Rengör tändstiftet utvändigt. Ta bort det och kontrollera elektrodavstandet. Justera avstandet till 6 mm eller byt ut tändstiftet.
  Rengör bladen pa flakthjulet.
• Rengör gnistskyddet och byt ut det vid behov (inte pa ljuddämpare med katalysator).
  Rengor forgasaromradet
  Rengör luftfiltret.

Underhäll varje帽子

• Undersök startsnörets handtag och startsnöret.
  Rengorbransletanken.
• Rengör forgasaren och omrädet runt omkring.
  Rengör bladen på fläkthjulet.
• Undersök branskeledningarna och leta after sprickor erler andra skador. Byt ut filtret vid behov
• Byt ut branslefiltret i bransletanken.
• Undersök alla kablar och ansluttingar.
• Byt ut tandstiftet.
• Byt luftfilter.

Arligt underhall

• Undersök tändstiftet.
• Rengör utvändiga ytor på forgasaren och angransande områden.
  Rengör kylsystemet.
• Undersök gnistskyddet.
• Undersök bransleffiltret.
• Undersök brändslangen avseende skador.
• Undersök alla kablar och ansluttingar.

Underhäll after 50 timmar

• Lat et godkant servicecenter reparera eller byta ut ljuddamparen.

Så justerar du tomgangsvarvtalet

• Se till att luftfiltret År rent och att luftfilterkåpan sitter fast innan du justerar tomgangsvarvtalet.
• Justera tomgangsvarvalet med justerskruven T som ar markt med "T". (Figur 27.)

• Tomgangsvarvalet ar korrekt nar motorn arbetar jämnt i alla positioner.

• Vrid justerskruven medurs for högre hastigkeit.

• Vrid justerskruven moturs for lagre varvtil.

Sà utför du underhäll på gnistskyddet

Använd en stälborste for att rengöra gnistskyddet.

Sà rengör du kylsystemet

Rengör kylsystemets delar med en borste. (Figur 28.)

Så undersöker du tändstiftet

OBSERVERA: Använd alltid
rekommenderad tandstiftstyp. Fel typ av
tändstift kan orsaka skador på Produkten.

• Undersök tändstiftet om motorn har lag effekt, är svår att starta eller inte fungerar korrekt vid tomgängsvarvtil.
• Folj dessa instruktioner om du vill minska risken for oönskat material på tändstiftets elektroder:

a) Se till att tomgangsvarvtalet ar korrekt justerat.
b) Set till att branslebandningen ar korrekt.
c) Set till att luftfiltret ar rent.

• Om tändstiftet ar smutsigt rengör du det och ser till att elektrodavstandet ar korrekt, se TEKNISKA DATA på sida 77.(Figur 29.)

• Byt ut tandstiftet vid behov.

Sà utfor du underhäll på luftfiltret

1. Tag bort luftfilterkapan och luftfiltret. (Figur 30.)

2. Rengör luftfiltret med hjälp av varmt tvålvatten. Se till att luftfiltret ár torrt innan du installerar det.

3. Byt ut luftfiltret om det ar for smutsigt for att rengora helt. Byt alltid ut ett skadat luftfilter.

4. Om din produit har att skumluftfilter tillsätter du luftfilterolja. Applicera endast luftfilterolja på att skumfilter. Använd inte olja på att filter av filt.

TEKNISKA DATA

	enhet B21	26(125B28HV)	BV2126(125B28HV)
Motorspecifikationer
Cylindervolym cm	3	28 28
Elektrodgap mm 0,6 0,6
Bränsletankvolym cm	3	500 500
Tomgångsvarvtil min	-1	2 800 - 3 200 2 800	- 3 200
Maximal effekt min	-1	8 000 8 000
Uteffekt kW 0,8 0,8
Tändstift RCJ-6Y RCJ-6Y
Maxhastighet i blåsläge	min-1	8 600 8 600
Maxhastighet i sugläge	min-1	--	7500
Hällbarhetsperiod	h	50 50
Buller- och vibrationsdata
Motsvarande vibrationsnivå i handtag utrustat med bläsarrör och munstycke (original) - se anomal. 1	m/s2	8,3 8,3
Motsvarande vibrationsnivå i handtag utrustat med sugrör (original), vänster/höger - se anomal. 1	m/s2	-- /--	6,4/8,3
Motsvarande ljudtrycksnivå vid användarens öra uppmätt enligt ISO 22868 utrustad med bläsarrör och munstycke (original)	dB (A)	94 99
Motsvarande ljudtrycksnivå vid användarens öra uppmätt enligt ISO 22868 utrustad med sugrör (original)	dB (A)	--	99
Ljudeffektnivå, garanterad (LWA) - se anomal. 2	dB (A)	107 107
Ljudeffektnivå, uppmätt - se anomal. 2	dB (A)	106 106
Produktens mätt
Vikt (utan brändsle men med bläsarrör och standardmunstycke monterat)	kg	4,3 4,4

Anm. 1: Rapporterade data for evivalent vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 1m / s^2

Anm. 2: Emission av buller till omgivningen uppmatt som ljudeffekt (L_WA) enligt EU-direktiv 2000/14/EU. Rapporterad ljudeffektniva for maskinen har uppmatts med den originalskarurustning som ger den hogsta nivan. Skillnaden mellan garanterad och uppmatt ljudeffekt ar att den garanterade ljudeffekten ocksa inkladerar spridning i matresultatet och variationen mellan olica maskiner av sama modell enligt direktiv 2000/14/EC.

Anm. 3: Rapporterade data for equivivalent ljudtrycksniva for maskinen har en typisk statistisk spridning (standardavvikelse) pa 1 dB (A).

Fläkt Enhet B2126 BV2126
Typ Radialfläkt Radialfläkt
Maxlufthastigkeit, standardmunstycke km/h 217 217
Maxlufthastigkeit, högastighetsmunstycke * km/h 273 273
Luftvolym, blåsläge cfm 425 425
Luftvolym, sugläge cfm -- 445
*tillval für vissa modeller

TILLBEHÖR

B2126
Godkända tillbehör Typ
Höghastighetsmunstycke 545 119 502

INNEHALLET IEG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, forsakrar pa eget ansvar attenna produit:

Beskrivning Gasoline Blower / Blower-Vacuum
Varumärke	Jonsered
Plattform/typ/modell	Plattform125B28HV, representerar modell B2126,BV2126
Parti	Serienummer daterade 2013 och framåt

uppfyller alla krav i foljande EU-direktiv och forordninger:

Direktiv/förordning	Beskrivning
2006/42/EC	"angående maskiner"
2014/30/EU	"angående elektromagne-tisk kompatilitet"
2000/14/EC	"angående buller utom-hus"

Foljande harmoniserade standarder och/eller tekiska
specifikationer tillampas: EN ISO 12100, EN ISO
1186-1, CISPR 12, ISO 14982

I enlighet med direktiv 2000/14/EC, bilaga V finns ljudvärdena angivna i avsnittet om teknika data i denna handbok och i den undertechnade EU-forsakran om overensstammelse.

SMP Svensk Maskinprovning AB har utfort en frivillig kontroll at Husqvarna AB med ett certifikat om overensstammelse med rådets direktiv 2006/42/EC om maskiner.

Certifikatet, som levereras med en undertecknad EUforsakran om overensstammelse, ar tillampligt pa alla tillverkningsplatser och ursprungslander, sasom anges pa Produkten.

Medfoljande Gasoline Blower / Blower-Vacuum overensstämmer med det exemplar som genomgick kontrollen.

INNHOLD

INNLEDNING. 80

VEDLIKEHOLD. 86

SIKKERHET 81

TEKNISKE DATA. 87

MONTERING. 83

TILBEHØR. 88

DRIFT 84

INNHOLDET IEF-SAMSVARSERKLIERINGEN. 88

INNLEDNING

Bruksanvisning

Det originale språket i/DDne braksanvisningen er engelsk.Bruksanvisninger pa andre sprak er oversettelser fra engelsk.

Oversikt

(Fig 1.)

1. Skulderstropp (BV2126)
2. Gassregulator
3. Stoppbryter
4. Turtallsregulering
5. Viftehus
6. Drivstofflokk
7. Luftfilter
8. Choke
9. Brennstoffpumper
10. Innsugningsdeksel
11. Sugehandtak (BV2126)
12. Kappere (BV2126)
13. Viftelpehjul
14. Standarddyse
15. Hurtigdyse (BV2126)
16. Blaserør
17. Rørets lase bolt
18. Rørets lasemutre
19. Lyddemper
20. Jordledning
21. Starthandtak
    22.Startmotor
22. Justeringssskruer til forgassenen
23. Bruksanvising
24. Sugeenhet med oppsmlingskomponenter som bestar av elementene 26-30 nedenfor
25. Rør til opposamlingsspose
26. Oppsamlingspose
27. Sugeror i to deler
28. Skrue
29. Skulderstropp

Berøringen av lyddemperen kan forårsake forbrenninger.

• Ikke bruk en motor med defekt lyddemper. En defekt lyddemper øker lydnivæt og brannfaren. Ha et brannslukningsapparat iærhen.
• Kontroller regelmessig at lyddemperen er koblet til produitet.
• Ikke berør motoren eller lyddemperen när motoren er på. Ikke berør motoren eller lyddemperen på en stund etter at motoren har stoppet. Varme overflater kan forårsake personskade.
• En varm lyddemper kan forarsake brann. Vær forsiktig his vis du bruker produkt i nærheten av brennbare vesker eller damp.
• Ikke berør delene i lyddemperen hvis lyddemperen er skadet. Delene kan ineholde noen kreftframkallende kjemikalier.
• Noen blasermodeller har en gnistfangersskjerm. Rengjør og skift skjermen ved angitte intervaller. Se delen Vedlikehold (VEDLIKEHOLD på side 86).(Fig 19.)

Brennstoffsikkerhet

• Ikke start produit het vs det er drivstoff ellmerolje paa produktet. Fjern uoversket drivstoff/olje, og la produitet torke. Fjern uoversket drivstoff fra produitet.
• Skift klær umiddelbart hvis du søler drivstoff på klærne.
• Ikke få drivstoff på deg selv, det kan före til personskade. Bruk sape og vann for a fjerne drivstoff hvis du fär drivstoff på deg selv.
• Ikke start motoren hvis du söler olje eller drivstoff på produitet eller på deg selv.
• Ikke start Produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom.
  Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosee og kan forårsake personskade eller død.

• Ikke pust inn bensindamp, det kan føre til personskade. Pass pa at det er tilstrekkelig luftstrøm.

• Du mä ikke røyke i nærheten av drivstoff eller motoren.

• Ikke sett varme gjenstander i naerheten av drivstoff erler motoren.
• Ikke fyll pa drivstoff nár motoren er pa.
• Kontroller at motoren er avkjølt før du fyller på drivstoff.
• Apne tanklokket sakte og slipp ut trykke forsiktig før du fyller.
• Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan fore til personskade eller død på grunn av kveling eller karbonmonoksidforgifting.
• Trekk til lokket pa drivstoffanken forsiktig. Hvis du...,\
  • ikke gjør dette, kan det oppsta brann.
• Flytt produit minst 3m fra stedet du fylte tanken for du starter det.
• Ikke fyll for mye drivstoff pa tanken.
• Kontroller at det ikke oppstår lekkasjer nár du flytter produitet eller drivstoffbeholderen.
• Ikke plasser Produktet aller drivstoffbeholderen i nærheten av Åpen flamme, gnister aller pilotflamme. Pass på at det ikke er Åpen flamme i oppbevaringsområdet.
• Bruk bare godkjente beholdere nár du flytter drivstoff aller setter drivstoff til oppbevaring.
  Tom drivstoffanken for lengre tids oppbevaring. Folg lokale lover om hvor du kan kassere drivstoff.
• Rengjør Produktet før lenghts oppbevaring.
  Fjern tennpluggkabelen for du setter Produktet til oppbevaring for a sikre at motoren ikke starter ved et uhell.

ADVARSEL: Slá av motoren För du fester rørene til produktet.

För du starter motoren

OBS: Ikke lochtproduktet med foten.

OBS: Ikke trekk startsnoren til endestillingen. Ikke slipp startsnoren nar den er helt ute. Dette kan skade Produktet.

Slik slár du av motoren

• Trykk inn og slipp motorens STOPP-bryter. Bryteren vil automatisk gå tilbake til ON-stillingen (pá). Vent i sju sekunder før du prøver Å starteprodukter pa nytt, slick at du sikrer at bryteren tilbakerstilles.

Bruke et munnstykke

SMP Svensk Maskinprovning AB har utfør en frivillig typekontroll på vegne av Husqvarna AB, som bekrefter

at en utstyrstype er i overensstemmelse med EF-direktiv 2006/42/EC om maskiner.

För du starter motoren

Yakitin kullanilmasi
