INSTRUKCJA OBSŁUGI B2126 JONSERED

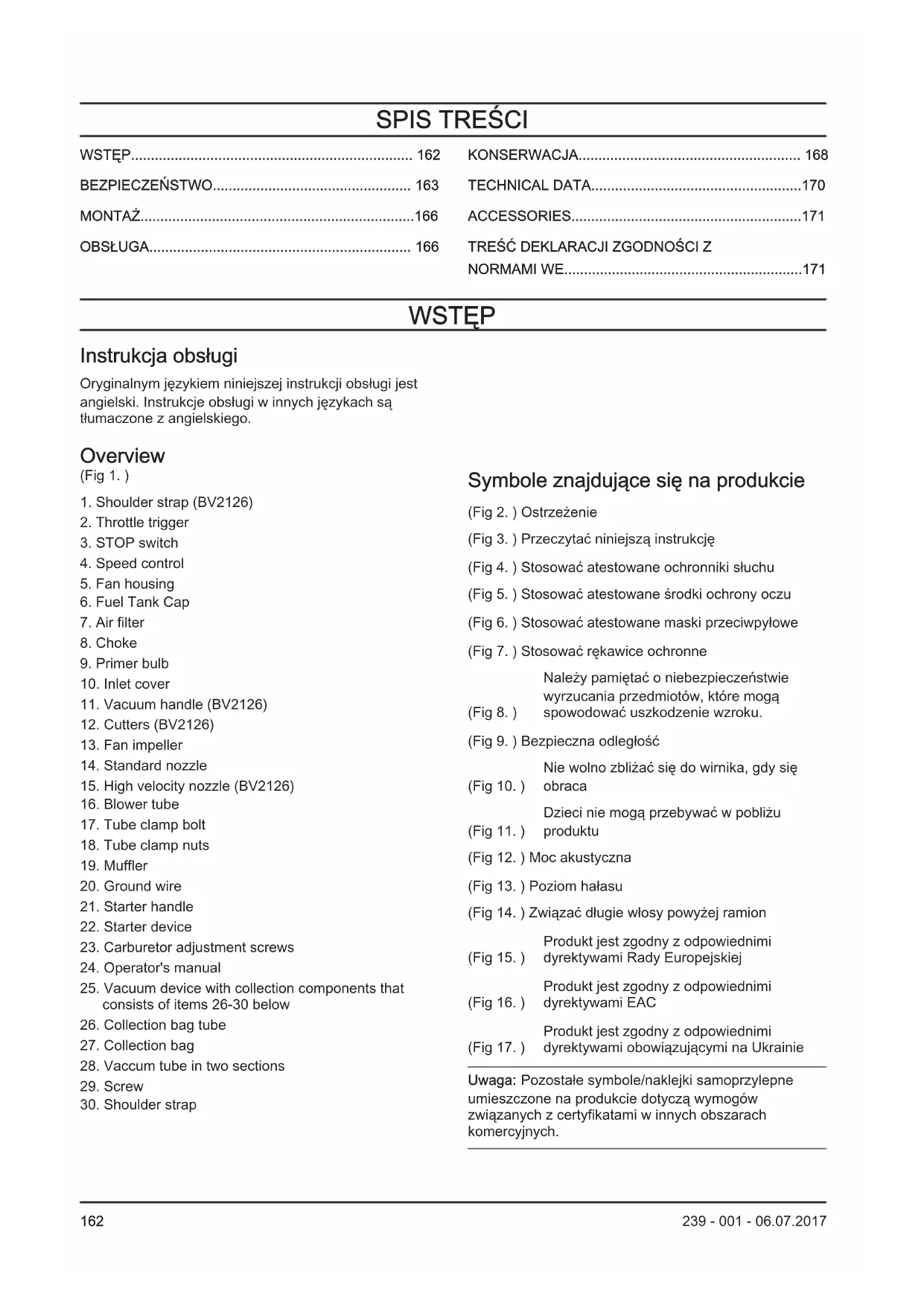

Instrukcja obsługi 162-171

NORMAMI WE............................................................171 WSTĘP Instrukcja obsługi Oryginalnym językiem niniejszej instrukcji obsługi jest angielski. Instrukcje obsługi w innych językach są tłumaczone z angielskiego. Overview (Fig 1. )

Symbole znajdujące się na produkcie (Fig 2. ) Ostrzeżenie (Fig 3. ) Przeczytać niniejszą instrukcję (Fig 4. ) Stosować atestowane ochronniki słuchu (Fig 5. ) Stosować atestowane środki ochrony oczu (Fig 6. ) Stosować atestowane maski przeciwpyłowe (Fig 7. ) Stosować rękawice ochronne (Fig 8. ) Należy pamiętać o niebezpieczeństwie wyrzucania przedmiotów, które mogą spowodować uszkodzenie wzroku. (Fig 9. ) Bezpieczna odległość (Fig 10. ) Nie wolno zbliżać się do wirnika, gdy się obraca (Fig 11. ) Dzieci nie mogą przebywać w pobliżu produktu (Fig 12. ) Moc akustyczna (Fig 13. ) Poziom hałasu (Fig 14. ) Związać długie włosy powyżej ramion (Fig 15. ) Produkt jest zgodny z odpowiednimi dyrektywami Rady Europejskiej (Fig 16. ) Produkt jest zgodny z odpowiednimi dyrektywami EAC (Fig 17. ) Produkt jest zgodny z odpowiednimi dyrektywami obowiązującymi na Ukrainie Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w innych obszarach komercyjnych.

Odpowiedzialność za produkt Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę. BEZPIECZEŃSTWO Definicje dotyczące bezpieczeństwa Poniższe definicje nadają poziom znaczenia każdemu słowu sygnałowemu. OSTRZEŻENIE: Obrażenia osób. UWAGA: Uszkodzenie produktu. Uwaga: Ta informacja ułatwia używanie maszyny. Ogólne zasady bezpieczeństwa

• Należy prawidłowo używać maszyny. Nieprawidłowe używanie grozi obrażeniami lub śmiercią. Maszyny należy używać wyłącznie do zadań opisanych w niniejszej instrukcji. Nie używać produktu do innych zadań.

• Przestrzegać informacji zawartych w niniejszej instrukcji. Stosować się do symboli i zasad bezpieczeństwa. W przypadku nieprzestrzegania instrukcji i symboli istnieje ryzyko wystąpienia obrażeń, uszkodzeń lub śmierci.

• Nie wolno wyrzucać tej instrukcji. Należy stosować się do instrukcji montażu, obsługi i konserwacji produktu. Należy stosować się do instrukcji montażu osprzętu i akcesoriów. Stosować wyłącznie zatwierdzony osprzęt i akcesoria.

• Nie wolno używać uszkodzonego produktu. Przestrzegać planu konserwacji. Przeprowadzać wyłącznie te prace konserwacyjne, które są opisane w tej instrukcji. Wszystkie inne prace konserwacyjne muszą być wykonywane przez autoryzowane centrum serwisowe.

• Niniejsza instrukcja nie obejmuje wszystkich sytuacji, które mogą wystąpić podczas używania produktu. Należy zachować ostrożność i kierować się zdrowym rozsądkiem. Nie wolno obsługiwać produktu lub wykonywać prac konserwacyjnych w przypadku braku pewności co do danej sytuacji. Skontaktować się ze specjalistą ds. produktu, dealerem, warsztatem obsługi technicznej lub autoryzowanym centrum serwisowym w celu uzyskania informacji.

• Przed przystąpieniem do montażu lub konserwacji oraz na czas długiego przechowywania maszyny odłączyć świecę zapłonową.

• Nie używać produktu w przypadku zmiany jego początkowych specyfikacji. Nie wymieniać części maszyny bez zgody producenta. Używać wyłącznie części zatwierdzonych przez producenta. Nieprawidłowa konserwacja może doprowadzić do obrażeń lub śmierci.

• Nie wdychać spalin z silnika. Długotrwałe wdychanie spalin silnika stanowi zagrożenie dla zdrowia.

• Nigdy nie włączać urządzenia w pomieszczeniach zamkniętych lub w pobliżu materiałów łatwopalnych. Spaliny mają wysoką temperaturę, a ponadto mogą wraz z nimi wydostawać się iskry, dlatego stanowią zagrożenie pożarowe. Niewystarczający przepływ powietrza może doprowadzić do obrażeń lub śmierci na skutek uduszenia lub zatrucia tlenkiem węgla.

• Podczas używania maszyny silnik wytwarza pole elektromagnetyczne. Może ono spowodować uszkodzenie implantów medycznych. Przed użyciem produktu należy skontaktować się z lekarzem oraz producentem implantu medycznego.

• Nie pozwalać dzieciom używać maszyny. Nie pozwalać osobom nieznającym instrukcji używać produktu.

• Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.

• Przechowywać maszynę w miejscu niedostępnym dla dzieci i nieuprawnionych osób.

• Maszyna może wyrzucać przedmioty i powodować obrażenia. Należy przestrzegać zasad bezpieczeństwa, aby zmniejszyć ryzyko odniesienia obrażeń lub śmierci.

• Nie odchodzić od maszyny podczas pracy silnika.

• Operator maszyny jest odpowiedzialny za ewentualne wypadki.

• Przed przystąpieniem do używania produktu upewnić się, że części nie są uszkodzone.

• Zachować odległość co najmniej 15 m (50 stóp) od innych osób lub zwierząt przed przystąpieniem do używania maszyny. Powiadomić osoby przebywające w pobliżu o zamiarze używania maszyny.

239 - 001 - 06.07.2017

163• Stosować się do przepisów krajowych lub lokalnych. Mogą one zabraniać lub ograniczać używanie produktu w niektórych sytuacjach.

Zasady bezpieczeństwa dotyczące obsługi dmuchawy

• Produktu można używać tylko do wydmuchiwania lub usuwania liści i innych resztek z ziemi.

• Osoba, która jest zmęczona, chora lub używała alkoholu, narkotyków lub lekarstw, nie może obsługiwać produktu.

• Osoby postronne ani zwierzęta nie mogą znajdować się bliżej niż 15 m (50 stóp) od operatora.

• Produkt może z dużą prędkością wyrzucać przedmioty, które po rykoszecie mogą uderzyć operatora. Może to spowodować uszkodzenie oczu.

• Dyszy dmuchawy nie wolno kierować w stronę ludzi ani zwierząt.

• Związać długie włosy powyżej ramion.

• Przed montażem lub demontażem akcesoriów oraz innych elementów należy zatrzymać silnik.

• Nie obsługiwać produktu bez założonej osłony.

• Nie używać maszyny, jeśli w obszarze pracy znajdują się osoby trzecie. Zatrzymać maszynę, jeśli inna osoba znajdzie się w obszarze pracy.

• Nie używać produktu w miejscu z niezadowalającym przepływem powietrza. Jeśli przepływ powietrza jest niewystarczający, może to doprowadzić do obrażeń lub śmierci na skutek uduszenia lub zatrucia tlenkiem węgla.

• Tłumik jest bardzo gorący podczas pracy produktu, po jego wyłączeniu i podczas pracy na biegu jałowym. Zachować ostrożność w pobliżu materiałów łatwopalnych i łatwopalnych oparów.

• Nie wolno dotykać obszaru osłony wlotu. Biżuterię i luźno zwisającą odzież należy trzymać z dala od obszaru wlotu.

• Zawsze należy zachowywać prawidłową postawę i obsługiwać produkt tylko na bezpiecznych i poziomych powierzchniach. Śliskie lub niestabilne powierzchnie, takie jak drabiny, mogą spowodować utratę równowagi lub kontroli.

• Produktu nie wolno używać na wysokości, np. na dachu.

• Zabezpieczyć urządzenie na czas transportu.

• Produkt należy obsługiwać tylko w zalecanych godzinach. Należy przestrzegać lokalnych przepisów. Zazwyczaj przyjmuje się, że prace mogą być wykonywane w godzinach od 9:00 do 17:00, od poniedziałku do soboty.

• Produktu należy używać z najniższym możliwym ustawieniu przepustnicy wystarczającym do wykonania danej pracy.

• Należy zabezpieczyć się przed upadkiem podczas używania produktu. Nie pochylać się podczas używania produktu.

• Przed pracą należy się upewnić, że produkt jest w dobrym stanie; zwłaszcza tłumik, wlot powietrza i filtr powietrza.

• Przed rozpoczęciem pracy z produktem należy użyć grabi lub miotły, aby zluzować zanieczyszczenia podłoża.

• Jeśli obszar roboczy jest brudny, należy spryskać go wodą z węża.

• Produktu należy używać jako alternatywy dla węża, aby oszczędzać wodę.

• Zdmuchiwać odpadki w bezpieczny sposób. Zwracać uwagę na dzieci, zwierzęta, otwarte okna i pojazdy.

• Produktu nie wolno kierować na rośliny, które można łatwo uszkodzić.

• Nie wolno kierować strumienia powietrza w stronę takich obiektów, jak ściany, duże kamienie, pojazdy i ogrodzenia.

• Jeśli prace są wykonywane w wewnętrznych narożach, należy dmuchać od rogu i w stronę środka obszaru roboczego. W przeciwnym razie zanieczyszczenia mogą trafić operatora w twarz i spowodować obrażenia oczu.

• Aby utrzymać strumień powietrza w pobliżu ziemi, należy użyć pełnego wydłużenia dyszy.

• Osoby postronne muszą nosić ochronę oczu.

• Po użyciu produktu należy wyrzucić zanieczyszczenia do pojemników na odpady. Zasady bezpieczeństwa dotyczące obsługi odkurzacza

• Należy zapobiegać uszkodzeniu wentylatora. Nie wolno wciągać dużych, twardych obiektów, takich jak drewno, puszki, mierzwa gumowa, ani długich kawałków sznurka.

• Nie dopuszczać do kontaktu rury odkurzacza z podłożem.

• Przed usunięciem zatoru lub zatkania należy wyłączyć silnik i odłączyć świecę zapłonową. Środki ochrony osobistej

• Zawsze należy stosować prawidłowe środki ochrony osobistej podczas używania produktu. Środki ochrony osobistej nie eliminują ryzyka odniesienia obrażeń. Środki ochrony osobistej zmniejszają powagę obrażeń w razie wystąpienia wypadku.

• Podczas używania produktu zawsze stosować zatwierdzoną osłonę oczu.

• Nie obsługiwać produktu boso lub w otwartym obuwiu. Zawsze nosić wytrzymałe buty z podeszwami zapobiegającymi poślizgnięciu.

• Stosować wytrzymałe, długie spodnie.

• Jeśli to konieczne, nosić zatwierdzone rękawice ochronne.

• Stosować kask, jeśli istnieje ryzyko spadnięcia przedmiotów na głowę.

239 - 001 - 06.07.2017• Podczas używania produktu zawsze stosować

zatwierdzoną osłonę zatwierdzone środki ochrony słuchu. Narażenie na działanie hałasu przez długi czas może spowodować utratę słuchu.

• Zawsze należy używać zatwierdzonej maski przeciwpyłowej podczas obsługi produktu w zapylonych środowiskach.

• Należy zadbać o dostępność zestawu pierwszej pomocy.

Środki zabezpieczające produktu

• Należy zapewnić regularną konserwację produktu.

• Wydłuża się czas eksploatacji produktu.

• Zmniejsza się ryzyko wypadków. Autoryzowany diler lub autoryzowane centrum serwisowe powinno regularnie sprawdzać produkt w celu przeprowadzenia regulacji lub napraw.

• Nie używać produktu z uszkodzonym wyposażeniem ochronnym. Jeśli produkt jest uszkodzony, skontaktować się z zatwierdzonym centrum serwisowym. Wyłącznik Uruchomić silnik. Sprawdzić, czy silnik wyłącza się po przestawieniu wyłącznika do pozycji zatrzymania. (Fig 18. ) Tłumik OSTRZEŻENIE: Nie dotykać gorącego tłumika. Tłumik jest bardzo gorący, gdy silnik pracuje, a także po jego wyłączeniu. Dotknięcie tłumika może spowodować oparzenia.

• Nie używać silnika z uszkodzonym tłumikiem. Uszkodzony tłumik zwiększa poziom hałasu i ryzyko pożaru. Przechowywać gaśnicę w pobliżu.

• Regularnie sprawdzać, czy tłumik jest przymocowany do maszyny.

• Nie dotykać silnika ani tłumika podczas pracy silnika. Nie dotykać silnika ani tłumika przez pewien czas po zatrzymaniu silnika. Dotknięcie gorącej powierzchni może spowodować obrażenia.

• Gorący tłumik może wywołać pożar. Należy zachować ostrożność w przypadku używania produktu w pobliżu łatwopalnych cieczy lub oparów.

• Nie dotykać części tłumika, jeśli jest on uszkodzony. Części mogą zawierać rakotwórcze środki chemiczne.

• Niektóre modele dmuchawy mają osłonę iskrochronną. Osłonę należy czyścić i wymieniać w określonych odstępach czasu. Patrz rozdział Konserwacja ( KONSERWACJA na stronie 168 ).(Fig

Zasady bezpieczeństwa - paliwo

• Nie uruchamiać produktu, jeśli znajduje się na nim paliwo lub olej silnikowy. Usunąć zabrudzenia paliwem/olejem i odczekać, aż produkt wyschnie. Usunąć niepożądane paliwo z produktu.

• W przypadku rozlania paliwa na ubranie należy je natychmiast zmienić.

• Nie dopuścić do kontaktu paliwa z ciałem, ponieważ może to spowodować obrażenia. Jeśli dojdzie do kontaktu paliwa z ciałem, zmyć paliwo używając wody z mydłem.

• Nie uruchamiać silnika, jeśli doszło do rozlania paliwa lub oleju na maszynę lub na ciało.

• Nie uruchamiać maszyny, jeśli silnik jest nieszczelny. Regularnie sprawdzać silnik pod kątem nieszczelności.

• Zachować ostrożność przy pracy z paliwem. Paliwo jest łatwopalne, a jego opary mogą wybuchnąć, powodując obrażenia lub śmierć.

• Nie wdychać oparów paliwa, ponieważ może to być groźne dla zdrowia lub życia. Zapewnić odpowiednią wentylację.

• Nie palić tytoniu w pobliżu paliwa lub silnika.

• Nie umieszczać gorących przedmiotów w pobliżu paliwa lub silnika.

• Nie dolewać paliwa podczas pracy silnika.

• Przed tankowaniem upewnić się, że silnik jest zimny.

• Przed tankowaniem pomału odkręcić korek zbiornika paliwa i ostrożnie zwolnić ciśnienie.

• Nie dolewać paliwa do silnika w zamkniętym pomieszczeniu. Niewystarczający przepływ powietrza może doprowadzić do obrażeń lub śmierci na skutek uduszenia lub zatrucia tlenkiem węgla.

• Dokładnie dokręcić korek zbiornika paliwa, aby nie dopuścić do pożaru.

• Przed uruchomieniem przesunąć produkt o co najmniej 3 m (10 stóp) od miejsca, w którym było dolewane paliwo.

• Nie wlewać zbyt dużo paliwa do zbiornika.

• Podczas ruchu produktu lub pojemnika na paliwo istnieje niebezpieczeństwo wycieku paliwa. Podjąć odpowiednie działania, aby nie dopuścić do wycieku.

• Nie umieszczać produktu lub pojemnika na paliwo w pobliżu otwartego płomienia, iskry lub płomienia zapłonowego. Należy upewnić się, że w miejscu przechowywania nie ma źródła otwartego płomienia.

• Do transportu i przechowywania paliwa należy używać wyłącznie zatwierdzonych zbiorników.

• Opróżnić zbiornika paliwa przed długim przechowywaniem. Przestrzegać lokalnych przepisów dotyczących utylizacji paliwa.

• Wyczyścić maszynę przed długim przechowywaniem.

• Odłączyć przewód świecy zapłonowej przed przechowywaniem produktu, aby uniemożliwić przypadkowe uruchomienie silnika.

239 - 001 - 06.07.2017

165I Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Nieprawidłowa konserwacja może doprowadzić do poważnego uszkodzenia silnika lub do poważnych obrażeń. Właściciel jest odpowiedzialny za konserwację produktu zgodnie z wymaganiami określonymi w instrukcji obsługi. Przed rozpoczęciem konserwacji odłączyć świecę zapłonową. Nie należy odłączać świecy zapłonowej przed regulacją gaźnika. MONTAŻ OSTRZEŻENIE: Przed przystąpieniem do montażu produktu zapoznać się z rozdziałem dotyczącym bezpieczeństwa. Instalowanie rury dmuchawy i dyszy w produkcie Uwaga: Śruba musi być wystarczająco luźna, aby umieścić rurę dmuchawy w wylocie dmuchawy. Odkręcić śrubę w lewo za pomocą śrubokręta, aby ją poluzować.

1. Wyrównać żebro górnej rury dmuchawy z rowkiem

wylotu dmuchawy. Ustawić rurę na miejscu.

2. Przykręcić śrubę w prawo za pomocą śrubokręta,

aby zamocować rurę. Uwaga: Nie używać żadnych narzędzi do nakrętki.

3. Wyrównać wycięcia dolnej rury dmuchawy z

wypustami górnej rury dmuchawy. Nałożyć dolną rurę dmuchawy na górną rurę dmuchawy.

4. Obrócić dolną rurę dmuchawy w prawo aż do

zatrzaśnięcia. Mocowanie worka odkurzacza do różnych typów rur odkurzacza Urządzenie odkurzacza to akcesorium dołączane do niektórych modeli. OSTRZEŻENIE: Przed podłączeniem rur do produktu należy wyłączyć silnik.

1. Otworzyć worek odkurzacza. Umieścić rurę worka

odkurzacza po wewnętrznej stronie worka, aby zamocować go do otworu wlotowego odkurzacza. Upewnić się, że element elastyczny znajduje się w rowku. Zamknąć zamek błyskawiczny worka.

2. Wyjąć rurę dmuchawy i zamontować rurę worka

odkurzacza. Założyć i dokręcić śrubę obejmy rury. Zamocować pasek do pętli worka odkurzacza.

3. Wyrównać strzałkę na dolnej rurze odkurzacza ze

strzałką na górnej rurze odkurzacza. Wsunąć dolną rurę odkurzacza na górną rurę odkurzacza na około 7 cm (3 cale). Wsuwać, aż dolna rura będzie dobrze zamocowana w górnej rurze. Połączyć obie rury za pomocą dostarczonej śruby.

4. Użyć śrubokręta, aby otworzyć pokrywę. Położyć

śrubokręt na strzałce na pokrywie wlotu. Strzałka znajduje się poniżej krawędzi pokrywy po drugiej stronie zawiasów.

5. Wsunąć rury odkurzacza w duży otwór w dolnej

części dmuchawy. Dopasować występy do gniazd na rurach. Obrócić, aż złącze bagnetowe zatrzaśnie się. Symbole blokady muszą być wyrównane. OBSŁUGA OSTRZEŻENIE: Przed przystąpieniem do używania produktu zapoznać się z rozdziałem dotyczącym bezpieczeństwa. Paliwo Używanie paliwa UWAGA: Produkt jest wyposażony w silnik dwusuwowy. Używać mieszanki benzyny i oleju do silników dwusuwowych. Upewnić się, że mieszanka zawiera odpowiednią ilość oleju. Nieprawidłowa proporcja benzyny i oleju może spowodować uszkodzenie silnika. Benzyna UWAGA: Nie używać benzyny o liczbie oktanowej niższej niż 90 RON (87 AKI). Niezastosowanie się do tego zalecenia może spowodować uszkodzenie produktu. UWAGA: Nie używać benzyny o stężeniu etanolu większym niż 10% (E10).

239 - 001 - 06.07.2017Niezastosowanie się do tego zalecenia

może spowodować uszkodzenie produktu.

• Zawsze należy używać nowej benzyny bezołowiowej o liczbie oktanowej nie mniejszej niż 90 RON (87 AKI) oraz o stężeniu etanolu mniejszym niż 10% (E10).

• Używać benzyny o wyższej liczbie oktanowej, jeśli maszyna często pracuje przy wysokiej prędkości obrotowej silnika.

Olej do silników dwusuwowych

• Używać wyłącznie wysokiej jakości oleju do silników dwusuwowych. Używać wyłącznie oleju silnikowego do silników chłodzonych powietrzem.

• Nie używać innych rodzajów olejów.

• Proporcje mieszanki to 50:1 (2%) Benzyna Olej 1 gal. amerykański 77 ml (2,6 oz) 1 gal. bryt. 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) Mieszanie paliwa Uwaga: Do mieszania paliwa zawsze należy używać czystego pojemnika na paliwo. Uwaga: Nie przygotowywać zbyt dużo mieszanki paliwowej. Przygotować maksymalnie ilość wystarczającą na 30 dni.

1. Wlać połowę ilości benzyny.

2. Wlać pełną ilość oleju.

3. Wstrząsnąć mieszankę, aby wymieszać składniki.

4. Wlać pozostałą ilość benzyny.

5. Wstrząsnąć mieszankę, aby wymieszać składniki.

6. Napełnić zbiornik paliwa.

• Zawsze stosować kanister z zabezpieczeniem przeciw przelewaniu paliwa.

• Jeśli na pojemniku znajdują się resztki paliwa, oczyścić pojemnik i zaczekać, aż wyschnie.

• Sprawdzić, czy obszar wokół nakrętki zbiornika paliwa jest czysty.

• Wstrząsnąć pojemnik na paliwo przed dolaniem mieszanki paliwowej do zbiornika paliwa. Uruchamianie i wyłączanie Przed uruchomieniem silnika

• Sprawdzić maszynę pod kątem brakujących, uszkodzonych, poluzowanych lub zużytych części.

• Sprawdzić worek odkurzacza. Upewnić się, że worek odkurzacza nie jest uszkodzony oraz że zamek błyskawiczny jest zamknięty.

• Sprawdzić nakrętki i śruby.

• Sprawdzić filtr powietrza.

• Sprawdzić poprawne działanie manetki gazu.

• Sprawdzić działanie przełącznika wyłączania.

• Sprawdzić urządzenie pod kątem wycieków paliwa. Uruchamianie zimnego silnika OSTRZEŻENIE: Nie owijać linki rozrusznika wokół ramienia. UWAGA: Nie przytrzymywać produktu stopą. UWAGA: Nie wolno ciągnąć za linkę rozrusznika do położenia końcowego. Nie puszczać uchwytu linki rozrusznika, gdy jest wyciągnięta. Może to spowodować uszkodzenie produktu. Uwaga: W przypadku wyłączenia się silnika przestawić dźwignię ssania do pozycji zamkniętej i ponownie wykonać czynności rozruchowe.

1. Zbiornik paliwa napełniać czystą mieszanką

2. Nacisnąć przycisk pompki 10 razy, aż paliwo zacznie

napełniać pompkę. Pompka nie może być całkowicie wypełniona paliwem.(Fig 20. )

3. Przesunąć dźwignię ssania do pozycji powyżej FULL

CHOKE (pełne ssanie) (pozycja zamknięta).(Fig

4. Popchnąć element sterujący zmienną prędkością do

końca w lewo.(Fig 22. )

5. Lewą ręką należy przytrzymać korpus maszyny na

6. Przesunąć dźwignię ssania do pozycji 1/2 i

pociągnąć uchwyt linki rozrusznika, aż silnik się uruchomi i zacznie pracować.(Fig 23. )

7. Pozostawić pracujący silnik na ok. 10 s.

8. Na czas trwania pozostałych czynności całkowicie

wcisnąć i przytrzymać manetkę gazu.

9. Ustawić dźwignię ssania w położeniu OFF CHOKE

(ssanie wyłączone) (pozycja otwarta).(Fig 24. )

10. Rozgrzewać silnik przez 1 min.

Uruchamianie rozgrzanego silnika

1. Nacisnąć i przytrzymać manetkę gazu.

2. Przesunąć dźwignię ssania do pozycji 1/2.

239 - 001 - 06.07.2017

1673. Szybko pociągnąć uchwyt linki rozrusznika, jednocześnie ciągnąc manetkę gazu, aż silnik zacznie działać.

4. Ustawić dźwignię ssania w położeniu OFF CHOKE

(ssanie wyłączone) (pozycja otwarta).

Zatrzymywanie silnika

• Nacisnąć i zwolnić wyłącznik silnika. Przełącznik automatycznie powróci do pozycji ON (wł.). Odczekać 7 s przed próbą ponownego uruchomienia produktu, aby upewnić się, że przełącznik zostanie zresetowany. Używanie dyszy

• Gdy konieczna jest dokładność i duża koncentracja strumienia powietrza, należy użyć standardowej dyszy.(Fig 25. )

• Gdy konieczny jest szerszy strumień powietrza i większa prędkość powietrza, należy użyć dyszy wysokiej prędkości. (Fig 26. ) Regulacja dyszy dmuchawy

1. Obrócić dyszę w lewo, aby odłączyć mocowanie

2. Przesunąć dyszę do właściwego położenia.

3. Obrócić dyszę w prawo, aż zatrzaśnie się na

miejscu. Odkurzanie Przed odkurzaniem należy założyć niezbędne wyposażenie bezpieczeństwa. OSTRZEŻENIE: Przed użyciem upewnić się, że worek odkurzacza nie jest uszkodzony oraz że zamek błyskawiczny jest zamknięty. Nie wolno używać uszkodzonego worka. Zapobiegnie to obrażeniom powodowanym przez wyrzucane w powietrze zanieczyszczenia. Obsługa lewą ręką zwiększa ryzyko. Ciało nie może dotykać obszaru wylotu spalin. OSTRZEŻENIE: Nie włączać dmuchawy, jeśli pokrywa wlotu jest otwarta lub uszkodzona (z wyjątkiem sytuacji, gdy zamontowana jest rura odkurzacza).

• W czasie pracy dmuchawy worek musi być przytrzymywany przez pasek naramienny. Pasek należy zakładać na górę ramienia.

• Uruchomić dmuchawę. Przestrzegać instrukcji podanych w rozdziale Przed uruchomieniem silnika na stronie 167 dotyczącym uruchamiania i wyłączania. Przeczytać zasady bezpieczeństwa BEZPIECZEŃSTWO na stronie 163

Opróżnianie worka odkurzacza OSTRZEŻENIE: Zawsze należy sprawdzać worek odkurzacza. Przed użyciem upewnić się, że nie jest on uszkodzony oraz że zamek błyskawiczny jest zamknięty. Nie wolno używać uszkodzonego worka. Wyrzucane z uszkodzonego worka zanieczyszczenia mogą powodować ryzyko odniesienia obrażeń. Należy zachować ostrożność podczas obsługi lewą ręką. Nie wolno dotykać obszaru wylotu spalin.

1. Zatrzymać urządzenie.

2. Otworzyć zamek błyskawiczny z boku.

3. Opróżnić worek odkurzacza.

KONSERWACJA OSTRZEŻENIE: Przed czyszczeniem, naprawą lub konserwacją produktu zapoznać się z rozdziałem dotyczącym bezpieczeństwa. Plan konserwacji Należy przestrzegać planu konserwacji. Interwały są obliczane dla codziennego używania maszyny. Interwały są inne, jeśli maszyna nie jest używana każdego dnia. Przeprowadzać wyłącznie te prace konserwacyjne, które są opisane w tej instrukcji. W sprawie prac konserwacyjnych, których nie opisano w niniejszej instrukcji, skontaktować się z autoryzowanym centrum serwisowym. Przegląd codzienny

• Oczyścić powierzchnie zewnętrzne.

• Sprawdzić działanie funkcji regulacji obrotów i manetki gazu. Wymień wadliwe elementy.

• Sprawdzić wyłącznik. W razie potrzeby należy go wymienić.

• Sprawdzić prędkość obrotową biegu jałowego.

• Czyszczenie filtra powietrza. W razie potrzeby należy go wymienić.

• Upewnić się, że pokrywę wlotu można zablokować w pozycji zamkniętej. Zadbać o czystość wirnika.

• Dokręcić wszystkie nakrętki i śruby.

• Upewnić się, że obudowy nie są popękane.

• Upewnić się, że worek odkurzacza nie jest uszkodzony oraz że zamek błyskawiczny działa. W razie potrzeby wymienić worek. Przegląd cotygodniowy

sprężyny napinającej. Wymienić wszystkie uszkodzone części.

• Sprawdzić stan układu wlotowego powietrza przy rozruszniku. Usunąć zanieczyszczenia, jeśli wlot powietrza jest zatkany.

• Oczyść świecę zapłonową z zewnątrz. Wykręcić ją i sprawdzić odstęp między elektrodami. Ustawić odległość tak, aby wynosiła 6 mm (0,024 cala), lub wymienić świecę zapłonową na nową.

• Oczyścić łopatki wirnika.

• Oczyścić osłonę iskrochronu i wymienić go, jeśli to konieczne (nie dotyczy tłumików z katalizatorem).

• Wyczyścić okolice gaźnika.

• Czyszczenie filtra powietrza.

• Sprawdzić rączkę linka rozrusznika oraz linkę rozrusznika.

• Oczyść zbiornik paliwa.

• Oczyść gaźnik i obszar wokół niego.

• Oczyścić łopatki wirnika.

• Sprawdzić, czy przewody paliwowe nie są pęknięte ani w inny sposób uszkodzone. Jeśli jest zanieczyszczony - wymienić

• Wymienić filtr paliwa w zbiorniku paliwa.

• Sprawdzić stan wszystkich przewodów i połączeń.

• Wymiana świecy zapłonowej.

• Wymienić filtr powietrza. Konserwacja coroczna

• Sprawdzić świecę zapłonową.

• Oczyścić zewnętrzne powierzchnie gaźnika i przylegających obszarów.

• Oczyść system chłodzący.

• Sprawdzić siatkę iskrochronu.

• Sprawdzić filtr paliwa.

• Sprawdzić przewód paliwowy pod kątem uszkodzeń.

• Sprawdzić stan wszystkich przewodów i połączeń. Konserwacja po 50 godzinach pracy

• Naprawić lub wymienić tłumik w autoryzowanym centrum serwisowym. Regulacja obrotów biegu jałowego

• Przed regulacją obrotów biegu jałowego sprawdzić, czy filtr powietrza jest czysty i przymocować pokrywę filtra powietrza.

• Wyregulować obroty biegu jałowego za pomocą śruby regulacji oznaczonej symbolem „T”. (Fig 27. )

• Obroty jałowe ustawione są prawidłowo, jeżeli silnik pracuje płynnie w każdym położeniu.

1. Aby zwiększyć obroty, obrócić śrubę regulacji w

2. Aby zmniejszyć obroty, obrócić śrubę regulacji w

lewo. Konserwacja chwytacza iskier Użyć szczotki drucianej do czyszczenia chwytacza iskier. Czyszczenie układu chłodzenia Czyścić części układu chłodzenia szczotką. (Fig 28. ) Sprawdzanie świecy zapłonowej UWAGA: Stosuj wyłącznie świece zapłonowe zalecane przez producenta. Niewłaściwy typ świecy zapłonowej może spowodować uszkodzenie produktu.

• Sprawdzić świecę zapłonową, jeśli silnik ma za małą moc, trudno go uruchomić lub nie działa prawidłowo na biegu jałowym.

• Aby zmniejszyć ryzyko przedostawania się niepożądanych materiałów na elektrody świecy zapłonowej, należy przestrzegać poniższych instrukcji: a) Dopilnować, by obroty biegu jałowego zostały prawidłowo wyregulowane. b) Dopilnować, aby używana była odpowiednia mieszanka paliwowa. c) Zadbać o czystość filtra powietrza.

• Jeśli świeca zapłonowa jest zabrudzona, należy ją wyczyścić i upewnić się, że odstęp między elektrodami jest prawidłowy, patrz TECHNICAL DATA na stronie 170 .(Fig 29. )

• W razie potrzeby wymienić świecę zapłonową. Konserwacja filtra powietrza Czyszczenie filtra powietrza

1. Zdjąć pokrywę filtra powietrza i wyjąć filtr powietrza.

2. Oczyścić filtr powietrza ciepłą wodą z mydłem. Przed

zamontowaniem filtra poczekać na jego wyschnięcie.

3. Wymienić filtr powietrza, jeśli jest zbyt brudny, aby

całkowicie go wyczyścić. Zawsze wymieniać uszkodzony filtr powietrza.

4. Jeśli maszyna jest wyposażona w piankowy filtr

powietrza, stosować olej do filtrów powietrza. Oleju do filtrów powietrza należy używać wyłącznie do filtrów piankowych. Nie stosować oleju do filtrów filcowych.

ACCESSORIES B2126 Approved accessories Type High velocity nozzle 545 119 502 TREŚĆ DEKLARACJI ZGODNOŚCI Z NORMAMI WE My, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN oświadczamy, przyjmując wyłączną odpowiedzialność, że przedstawiony produkt: Opis Gasoline Blower / Blower- Vacuum Marka Jonsered Platforma/typ/model Platforma125B28HV rep- rezentująca model B2126, BV2126 Partia produkcyjna Numer seryjny datowany na 2013 i późniejsze jest w pełni zgodny z następującymi dyrektywami i przepisami UE: Dyrektywa/przepis Opis 2006/42/EC „maszynowa” 2014/30/EU „dotycząca zgodności elektromagnetycznej” 2000/14/EC „dotycząca emisji hałasu” Zostały zastosowane następujące normy zharmonizowane i/lub specyfikacje techniczne: EN ISO

12100, EN ISO 1186-1, CISPR 12, ISO 14982

Zgodnie z dyrektywą 2000/14/EC, Aneks V, deklarowane wartości dźwięku są podane w rozdziale „Dane techniczne” niniejszej instrukcji i w podpisanej deklaracji zgodności WE. Jednostka certyfikująca SMP Svensk Maskinprovning AB przeprowadziła dobrowolną kontrolę w imieniu firmy Husqvarna AB oraz wydała Certyfikat zgodności poświadczający zgodność z Dyrektywą Rady Europejskiej 2006/42/EC. Ten certyfikat, załączony na podpisanej Deklaracji zgodności WE, dotyczy wszystkich miejsc produkcji oraz krajów pochodzenia, informacje o których umieszczono na produktach. Dostarczona Gasoline Blower / Blower-Vacuum jest zgodna ze specyfikacją prototypu poddanego badaniom.
