KÄYTTÖOHJE B2126 JONSERED

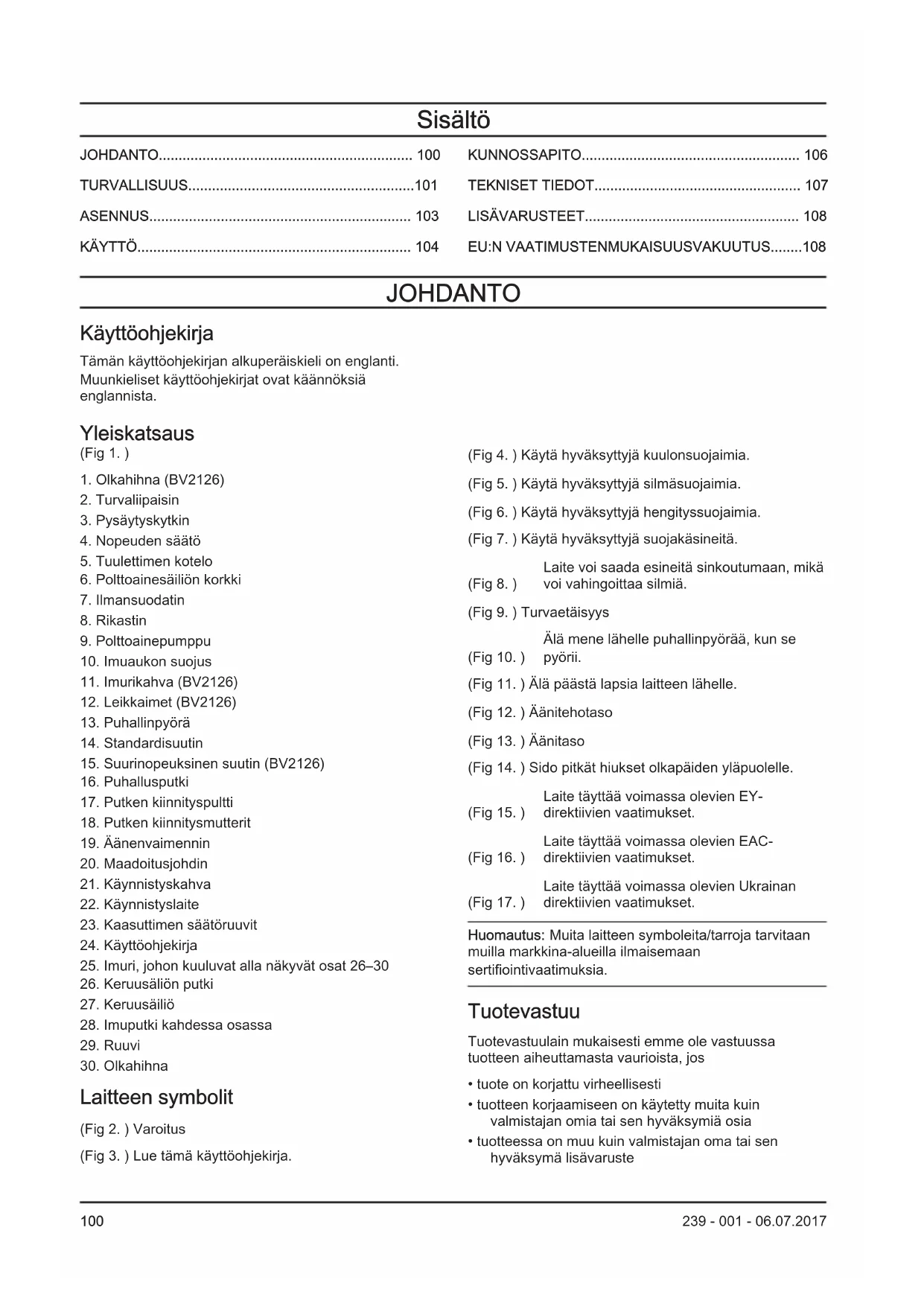

JOHDANTO Käyttöohjekirja Tämän käyttöohjekirjan alkuperäiskieli on englanti. Muunkieliset käyttöohjekirjat ovat käännöksiä englannista. Yleiskatsaus (Fig 1. )

6. Polttoainesäiliön korkki

12. Leikkaimet (BV2126)

15. Suurinopeuksinen suutin (BV2126)

17. Putken kiinnityspultti

18. Putken kiinnitysmutterit

23. Kaasuttimen säätöruuvit

25. Imuri, johon kuuluvat alla näkyvät osat 26–30

26. Keruusäliön putki

28. Imuputki kahdessa osassa

Laitteen symbolit (Fig 2. ) Varoitus (Fig 3. ) Lue tämä käyttöohjekirja. (Fig 4. ) Käytä hyväksyttyjä kuulonsuojaimia. (Fig 5. ) Käytä hyväksyttyjä silmäsuojaimia. (Fig 6. ) Käytä hyväksyttyjä hengityssuojaimia. (Fig 7. ) Käytä hyväksyttyjä suojakäsineitä. (Fig 8. ) Laite voi saada esineitä sinkoutumaan, mikä voi vahingoittaa silmiä. (Fig 9. ) Turvaetäisyys (Fig 10. ) Älä mene lähelle puhallinpyörää, kun se pyörii. (Fig 11. ) Älä päästä lapsia laitteen lähelle. (Fig 12. ) Äänitehotaso (Fig 13. ) Äänitaso (Fig 14. ) Sido pitkät hiukset olkapäiden yläpuolelle. (Fig 15. ) Laite täyttää voimassa olevien EY- direktiivien vaatimukset. (Fig 16. ) Laite täyttää voimassa olevien EAC- direktiivien vaatimukset. (Fig 17. ) Laite täyttää voimassa olevien Ukrainan direktiivien vaatimukset. Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

239 - 001 - 06.07.2017• tuotetta ei ole korjattu valtuutetussa huoltopisteessä

tai hyväksytyllä asiantuntijalla.

TURVALLISUUS Turvallisuusmääritelmät Oheiset määritelmät kertovat huomiosanojen vakavuustason. VAROITUS: Henkilövahinko. HUOMAUTUS: Laitevaurio. Huomautus: Nämä tiedot helpottavat laitteen käyttöä. Yleiset turvaohjeet

• Käytä laitetta oikein. Virheellinen käyttö voi aiheuttaa tapaturman tai kuoleman. Käytä laitetta vain tässä käyttöohjekirjassa esitettyihin tehtäviin. Älä käytä laitetta muihin tehtäviin.

• Noudata tämän käyttöohjekirjan ohjeita. Noudata turvallisuussymboleita ja turvaohjeita. Jos käyttäjä ei noudata ohjeita ja symboleita, seurauksena voi olla vamma, vaurio tai kuolema.

• Älä hävitä tätä käyttöohjekirjaa. Noudata laitteen asennusta, käyttöä ja kunnossapitoa koskevia ohjeita. Asenna lisälaitteet ja lisävarusteet oikein ohjeiden mukaisesti. Käytä vain hyväksyttyjä lisälaitteita ja lisävarusteita.

• Älä käytä vaurioitunutta laitetta. Noudata huoltokaaviota. Tee vain sellaisia huoltotöitä, joita koskevat ohjeet löytyvät tästä käyttöohjekirjasta. Valtuutetun huoltopisteen on tehtävä kaikki muut huoltotyöt.

• Tämä käyttöohjekirja ei voi sisältää kaikkia laitteen käyttöön liittyviä tilanteita. Ole varovainen ja käytä tervettä järkeä. Älä käytä laitetta tai huolla sitä, jos et ole varma tilanteesta. Kysy ohjeita laitteen asiantuntijalta, jälleenmyyjältä, huoltoliikkeestä tai valtuutetusta huoltopisteestä.

• Irrota sytytystulpan johto ennen laitteen asentamista, säilytykseen siirtämistä tai huoltoa.

• Älä käytä laitetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa laitteesta ilman valmistajan lupaa. Käytä vain valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä moottorin kaasuja. Moottorin pakokaasujen pitkäaikainen hengittäminen on terveydelle vaarallista.

• Älä käynnistä laitetta sisätiloissa tai lähellä herkästi syttyvää materiaalia. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kun laitetta käytetään, moottori muodostaa sähkömagneettisen kentän. Sähkömagneettinen kenttä voi vaurioittaa lääketieteellisiä implantteja. Neuvottele lääkärin ja lääketieteellisen implantin valmistajan kanssa, ennen kuin käytät konetta.

• Älä anna lasten käyttää laitetta. Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.

• Muista aina valvoa laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Lukitse laite paikkaan, johon lapset ja asiattomat henkilöt eivät pääse.

• Laite voi saada esineitä sinkoutumaan ja aiheuttaa näin vammoja. Noudata turvaohjeita tapaturmien tai kuoleman vaaran ehkäisemiseksi.

• Älä poistu laitteen luota, kun moottori on käynnissä.

• Laitteen käyttäjä on vastuussa, jos tapahtuu onnettomuus.

• Varmista ennen laitteen käyttämistä, ettei osissa ole vaurioita.

• Varmista ennen laitteen käyttämistä, että olet vähintään 15 m:n (50 ft) etäisyydellä muista ihmisistä tai eläimistä. Varmista, että lähistöllä olevat henkilöt tietävät sinun aikovan käyttää laitetta.

• Noudata kansallisia ja paikallisia lakeja. Ne voivat estää laitteen käytön tai rajoittaa sitä joissakin olosuhteissa. Turvaohjeet puhaltimen käyttöä varten

• Käytä puhallinta ainoastaan lehtien ja muiden roskien puhaltamiseen tai poistamiseen maasta.

• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena.

• Älä päästä paikallaolevia henkilöitä tai eläimiä lähemmäksi kuin 15 metriä käyttäjästä.

• Laite voi saada esineitä sinkoutumaan kovalla vauhdilla käyttäjää kohti. Se voi vahingoittaa silmiä.

• Älä suuntaa puhaltimen suutinta ihmisiä tai eläimiä kohden.

• Sido pitkät hiukset olkapäiden yläpuolelle.

• Pysäytä moottori ennen lisävarusteiden tai muiden osien asennusta tai irrottamista.

• Älä käytä laitetta ilman suojusta.

• Älä käytä laitetta, jos työskentelyalueella on ihmisiä. Sammuta laite, jos työskentelyalueelle tulee ihminen.

• Älä käytä laitetta tilassa, jossa ei ole riittävä ilmanvirtaus. Jos ilmanvirtaus ei ole riittävä,

239 - 001 - 06.07.2017

101tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Äänenvaimennin on erittäin kuuma, kun laitetta käytetään, kun laite sammutetaan, ja kun laite käy joutokäyntinopeudella. Ole varovainen, jos käytät laitetta syttyvien nesteiden tai kaasujen läheisyydessä.

• Älä koske imuaukon suojuksen alueeseen. Pidä korut ja löysät vaatteet poissa imuaukon suojuksen alueelta.

• Pidä aina kunnollinen jalansija, ja käytä moottorisahaa vain seistessäsi turvallisella ja tasaisella pinnalla. Liukkaat tai epätasaiset pinnat, kuten tikkaat, voivat aiheuttaa tasapainon tai hallinnan menettämisen.

• Älä käytä laitetta korkeissa paikoissa, kuten katolla.

• Varmista laitteen kiinnitys kuljetuksen aikana.

• Käytä laitetta vain suositeltuina kellonaikoina. Noudata paikallisia säädöksiä. Yleisesti suositellut ajat ovat 9.00–17.00 maanantaista lauantaihin.

• Käytä laitetta mahdollisimman pienellä kaasulla.

• Varmista, ettet voi kaatua, kun käytät laitetta. Älä kallistu, kun käytät laitetta.

• Varmista, että laite (ja erityisesti äänenvaimennin, ilmanottoaukko ja ilmansuodatin) on hyvässä kunnossa ennen käyttöä.

• Irrota roskat maasta ensiksi haravan tai harjan avulla ennen laitteen käyttämistä.

• Jos työalue on likainen, pese se letkulla.

• Voit käyttää laitetta letkun sijaan ja säästää vettä.

• Puhalla roskat turvallisesti pois. Varo lapsia, eläimiä, avoimia ikkunoita ja ajoneuvoja.

• Älä suuntaa laitetta herkästi hajoavia kasveja kohti.

• Älä puhalla ilmaa seiniä, suuria kiviä, ajoneuvoja ja aitoja kohti.

• Jos puhallat sisäreunoja puhtaaksi, puhalla reunasta keskelle työaluetta kohti. Jos et tee niin, roskat voivat sinkoutua kasvoihisi ja aiheuttaa silmävamman.

• Käytä suuttimen koko jatkoputkea, jotta ilmavirta pysyy lähellä maata.

• Paikallaolevien henkilöiden on käytettävä silmäsuojaimia.

• Kun olet valmis, hävitä roskat muiden jätteiden mukana.

Turvaohjeet imurin käyttöä varten

• Estä puhaltimen vaurioituminen. Älä imuroi suuria ja kiinteitä esineitä, kuten puunpalasia, tölkkejä, koristekatetta tai pitkiä narun pätkiä.

• Älä anna imuputken koskettaa maata.

• Pysäytä moottori ja irrota sytytystulpan suojus, ennen kuin poistat tukoksen. Henkilökohtainen suojavarustus

• Käytä aina oikeanlaista henkilökohtaista suojavarustusta, kun käytät laitetta. Henkilökohtainen suojavarustus ei poista tapaturmien vaaraa. Henkilökohtainen suojavarustus lieventää vammaa, jos sattuu onnettomuus.

• Käytä aina hyväksyttyjä silmäsuojaimia, kun käytät laitetta.

• Älä käytä laitetta paljain jaloin tai avonaisissa jalkineissa. Käytä aina kestäviä luistamattomia jalkineita.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa.

• Käytä kypärää, jos on mahdollista, että päähän putoaa esineitä.

• Käytä aina hyväksyttyjä kuulonsuojaimia, kun käytät laitetta. Pitkäkestoinen melulle altistuminen voi aiheuttaa kuulovaurioita.

• Käytä aina hyväksyttyä hengityssuojainta, kun käytät laitetta pölyisessä ympäristössä.

• Varmista, että lähistöllä on ensiapupakkaus. Laitteen turvalaitteet

• Muista huoltaa laite säännöllisesti.

• Laitteen käyttöikä pitenee.

• Onnettomuusvaara pienenee. Anna valtuutetun jälleenmyyjän tai huoltopisteen tarkastaa laite säännöllisesti säätöjen tai korjausten varalta.

• Älä käytä laitetta, jos turvalaitteet ovat vaurioituneet. Jos laitteessa on vaurioita, ota yhteyttä valtuutettuun huoltopisteeseen. Pysäytyskytkin Käynnistä moottori. Varmista, että moottori sammuu, kun siirrät pysäytyskytkimen pysäytysasentoon. (Fig 18. ) Äänenvaimennin VAROITUS: Älä koske kuumaan äänenvaimentimeen. Äänenvaimennin on erittäin kuuma, kun laite on käynnissä tai kun laite sammutetaan. Kuuman äänenvaimentimen koskettaminen voi aiheuttaa palovammoja.

• Älä käytä moottoria, jos äänenvaimennin on vaurioitunut. Vaurioitunut äänenvaimennin nostaa äänitasoa ja lisää tulipalon vaaraa. Pidä palonsammutin lähistöllä.

• Tarkista säännöllisesti, että äänenvaimennin on kiinni laitteessa.

• Älä kosketa moottoria tai äänenvaimenninta, kun moottori on käynnissä. Älä kosketa moottoria tai äänenvaimenninta hetkeen moottorin sammuttamisen jälkeen. Kuumat pinnat voivat aiheuttaa vammoja.

• Kuuma äänenvaimennin voi aiheuttaa tulipalon. Ole varovainen, jos käytät laitetta palavien nesteiden tai kaasujen läheisyydessä.

239 - 001 - 06.07.2017• Älä kosketa äänenvaimentimen osia, jos

äänenvaimennin on vaurioitunut. Osat voivat sisältää syöpää aiheuttavia kemikaaleja.

• Joissain malleissa on kipinäverkko, joka pitää puhdistaa ja vaihtaa säännöllisin väliajoin. Katso lisätietoja kohdasta Huolto ( KUNNOSSAPITO sivulla

Polttoaineturvallisuus

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua. Poista ylimääräinen polttoaine laitteesta.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä moottoria, jos läikytät öljyä tai polttoainetta laitteen päälle tai yllesi.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki varovasti tulipalon vaaran vuoksi.

• Siirrä laite ennen käynnistämistä vähintään 3 metrin (10 ft) päähän paikasta, jossa täytit säiliön.

• Älä lisää säiliöön liikaa polttoainetta.

• Varmista, ettei polttoainetta pääse vuotamaan, kun liikutat laitetta tai polttoainekannua.

• Älä sijoita laitetta tai polttoainekannua paikkaan, jossa on avotulta, kipinöitä tai sytytysliekkejä. Varmista, ettei säilytyspaikassa ole avotulta.

• Käytä vain hyväksyttyjä kannuja polttoaineen siirtämiseen tai säilyttämiseen.

• Tyhjennä polttoainesäiliö ennen pitkäaikaista säilytystä. Noudata paikallista polttoaineen hävittämistä koskevaa lakia.

• Puhdista laite ennen pitkäaikaista säilytystä.

• Irrota sytytystulpan johto ennen laitteen siirtämistä säilytykseen moottorin tahattoman käynnistymisen estämiseksi. Turvaohjeet huoltoa varten VAROITUS: Huolimaton huolto voi johtaa vakaviin moottorivikoihin ja onnettomuuksiin. Omistajan velvollisuus on suorittaa kaikki tämän käyttöohjeen mukaiset huoltotoimenpiteet. Irrota sytytystulppa ennen huoltotöiden aloittamista. Älä irrota sytytystulppaa ennen kaasuttimen säätämistä. ASENNUS VAROITUS: Lue turvallisuutta käsittelevä luku ennen laitteen asentamista. Puhallusputken ja suuttimen asentaminen laitteeseen Huomautus: Pultin on oltava riittävän löysällä, jotta puhallusputken voi kiinnittää puhaltimen ulostuloon. Avaa pultti kiertämällä sitä ruuvimeisselillä vastapäivään.

1. Kohdista ylemmän puhallusputken uloke puhaltimen

ulostulossa olevaan uraan. Siirrä putki paikalleen.

2. Kiinnitä putki kiertämällä pulttia ruuvimeisselillä

myötäpäivään. Huomautus: Älä käytä mitään työkalua mutterin kanssa.

3. Kohdista alemmassa puhallusputkessa olevat lovet

ylemmässä puhallusputkessa olevien kohoumien kohdalle. Siirrä alempi puhallusputki ylemmän puhallusputken päälle.

4. Käännä alempaa puhallusputkea myötäpäivään,

kunnes kuulet naksahduksen. Keruusäiliön kiinnittäminen erilaisiin imuputkiin Imuri on joidenkin mallien lisävaruste. VAROITUS: Sammuta moottori ennen kuin kiinnität putket laitteeseen.

239 - 001 - 06.07.2017

1031. Avaa keruusäiliö. Työnnä keruusäiliön putki pussin sisältä ja kiinnitä se pussin imuaukkoon. Varmista, että kumi on paikallaan urassa. Sulje pussin vetoketju.

2. Irrota puhallusputki ja kiinnitä keruusäiliön putki.

Aseta putken kiinnityspultti paikalleen ja kiristä se. Kiinnitä hihna keruusäiliön lenkkeihin.

3. Kohdista alemmassa imuputkessa oleva nuoli

ylemmässä imuriputkessa olevan nuolen kohdalle. Työnnä alempaa imuputkea ylempään putkeen (noin 7 cm), kunnes alempi putki on kunnolla paikallaan ylemmässä putkessa. Kiinnitä putket toisiinsa koneen mukana toimitetulla ruuvilla.

4. Avaa kansi ruuvimeisselillä. Aseta ruuvimeisseli

imuaukon suojuksen nuolen kohdalle. Nuoli on kannen reunan alla saranan vastapuolella.

5. Paina imuputket puhaltimen alapuolella olevaan

suureen aukkoon. Kohdista kohoumat putkessa oleviin uriin. Kierrä putkea siten, että pikaliitin lukkiutuu kiinni. Lukkomerkit täytyy kohdistaa.

KÄYTTÖ VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttämistä. Polttoaine Polttoaineen käyttö HUOMAUTUS: Tässä laitteessa on kaksitahtimoottori. Käytä bensiinin ja kaksitahtimoottoriöljyn seosta. Varmista, että seoksessa on oikea määrä öljyä. Bensiinin ja öljyn väärä suhde voi aiheuttaa moottorivaurion. Bensiini HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta. HUOMAUTUS: Älä käytä bensiiniä, jonka etanolipitoisuus (E10) on yli 10 prosenttia. Se voi vaurioittaa laitetta.

• Käytä aina uutta lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 RON (87 AKI) ja etanolipitoisuus (E10) alle 10 prosenttia.

• Käytä bensiiniä, jonka oktaaniluku on suurempi, jos käytät laitetta usein jatkuvasti suurella moottorin käyntinopeudella. Kaksitahtimoottoriöljy

• Käytä vain laadukasta kaksitahtimoottoriöljyä. Käytä vain ilmajäähdytteistä moottoriöljyä.

• Älä käytä muita öljytyyppejä.

• Sekoitussuhde 50:1 (2 %) Bensiini Öljy 1 gallona (US) 77 ml (2,6 oz) 1 gallona (UK) 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) Polttoaineseoksen valmistus Huomautus: Käytä aina puhdasta polttoainekannua, kun sekoitat polttoainetta. Huomautus: Tee polttoaineseosta vain 30 päiväksi kerrallaan.

1. Lisää puolet bensiinin määrästä.

2. Lisää koko öljymäärä.

3. Sekoita polttoaineseos ravistamalla.

4. Lisää loput bensiinistä.

5. Sekoita polttoaineseos ravistamalla.

6. Täytä polttoainesäiliö.

• Käytä ylitäyttösuojalla varustettua polttoainekannua.

• Jos kannussa on polttoainetta, poista se ja anna kannun kuivua.

• Varmista, että polttoainesäiliön korkin alue on puhdas.

• Ravista polttoainekannua, ennen kuin lisäät polttoaineseosta polttoainesäiliöön. Käynnistys ja sammutus Ennen moottorin käynnistämistä

• Tarkista laite puuttuvien, vaurioituneiden, löystyneiden tai kuluneiden osien varalta.

• Tarkista keruusäiliö. Varmista, että keruusäiliö ei ole vaurioitunut, ja että vetoketju on kiinni.

• Tarkista mutterit, ruuvit ja pultit.

• Tarkista ilmansuodatin.

• Tarkista turvaliipaisimen asianmukainen toiminta.

• Tarkista pysäytyskytkimen asianmukainen toiminta.

• Tarkista laite polttoainevuotojen varalta. Kylmän moottorin käynnistys VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille.

HUOMAUTUS: Älä tue laitetta jalallasi. HUOMAUTUS: Älä vedä käynnistysnarua loppuun asti. Älä irrota otetta käynnistysnarusta, kun se on ulkona. Tämä voi vaurioittaa laitetta. Huomautus: Jos moottori sammuu, siirrä rikastinvipu suljettuun asentoon ja suorita käynnistysvaiheet uudelleen.

1. Käytä aina oikeanlaista polttoaineseosta.

2. Paina polttoainepumppua 10 kertaa, kunnes

polttoainetta menee pumppuun. Polttoainepumpun ei tarvitse olla täynnä polttoainetta.(Fig 20. )

3. Siirrä rikastinvipu täyden rikastuksen (suljettuun)

FULL CHOKE -asentoon.(Fig 21. )

4. Käännä portaaton nopeuden säädin kokonaan

vastapäivään.(Fig 22. )

6. Siirrä rikastinvipu puoliväliasentoon ja vedä

käynnistysnarun kahvasta, kunnes moottori käynnistyy ja käy tasaisesti.(Fig 23. )

7. Anna moottorin käydä noin 10 sekunnin ajan.

8. Pidä turvaliipaisin ala-asennossa kaikkien

seuraavien vaiheiden ajan.

9. Siirrä rikastin asentoon OFF CHOKE (auki).(Fig 24. )

10. Anna moottorin lämmetä 1 minuutin ajan.

Lämpimän moottorin käynnistys

1. Paina ja pidä turvaliipaisin alhaalla.

2. Siirrä rikastinvipu puoliväliasentoon.

3. Vedä käynnistysnarun kahvasta nopeasti samalla

kun vedät turvaliipaisinta, kunnes moottori käy tasaisesti.

4. Siirrä rikastin asentoon OFF CHOKE (auki).

Moottorin sammuttaminen

• Paina ja vapauta moottorin STOP-pysäytyskytkin. Kytkin palaa automaattisesti asentoon ON. Odota 7 sekuntia ennen kuin käynnistät laitteen uudelleen, jotta kytkin ehtii palautua. Suuttimen käyttö

• Käytä vakiosuutinta, kun tarvitset tarkkuutta ja korkeaa ilmavirran konsentraatiota.(Fig 25. )

• Käytä suurinopeuksista suutinta, kun tarvitset leveämpää ja nopeampaa ilmavirtausta. (Fig 26. ) Puhaltimen suuttimen asentaminen

1. Vapauta pikaliitin kiertämällä suutinta vasemmalle.

2. Siirrä suutin sopivaan asentoon.

3. Kierrä suutinta oikealle, kunnes se napsahtaa

paikalleen. Imurin käyttö Ennen kuin aloitat imurin käytön, pukeudu suojavarusteisiin. VAROITUS: Varmista, että keruusäiliö ei ole vaurioitunut, ja että vetoketju on kiinni. Älä käytä varioitunutta säiliötä. Näin estät loukkaantumisia, jotka voivat aiheutua sinkoutuvista roskista. Laitteen käyttö vasemmalla kädellä lisää loukkaantumisvaaraa. Kehosi ei saa osua pakokaasun poistoaukkoon. VAROITUS: Älä käynnistä puhallinta, jos imuaukon suojus on auki tai vaurioitunut (paitsi jos imuputki on kiinnitetty).

• Puhallinta käytettäessä keruusäiliötä on kannettava olkahihnassa. Kanna olkahihnaa aina olkapäillä.

• Käynnistä puhallin. Noudata käynnistystä ja sammutusta koskevassa osassa olevia ohjeita Ennen moottorin käynnistämistä sivulla 104 . Lue turvaohjeet TURVALLISUUS sivulla 101

Keruusäiliön tyhjentäminen VAROITUS: Muista aina tarkistaa keruusäiliö. Varmista, että keruusäiliö ei ole vaurioitunut, ja että vetoketju on kiinni. Älä käytä vaurioitunutta säiliötä. Sinkoutuvat roskat aiheuttavat loukkaantumisvaaran. Ole erityisen varovainen, jos käytät laitetta vasemmalla kädellä. Älä koske pakokaasun poistoaukkoon.

2. Avaa sivulla oleva vetoketju.

3. Tyhjennä keruusäiliö.

239 - 001 - 06.07.2017

105K KUNNOSSAPITO VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen puhdistamista, korjaamista tai huoltamista. Huoltokaavio Muista noudattaa huoltokaaviota. Välit on laskettu laitteen päivittäisen käytön perusteella. Ne ovat erilaiset, jos et käytä laitetta joka päivä. Tee vain tästä käyttöohjekirjasta löytyvät huoltotyöt. Ota yhteyttä valtuutettuun huoltopisteeseen muiden, tästä käyttöohjekirjasta puuttuvien huoltotöiden osalta. Päivittäiset toimenpiteet

• Puhdista ulkopinnat.

• Tarkista nopeussäätimen ja turvaliipaisimen toiminta. Vaihda vaurioituneet osat.

• Tarkista pysäytyskytkin. Vaihda se tarvittaessa.

• Tarkista joutokäyntinopeus.

• Puhdista ilmansuodatin. Vaihda se tarvittaessa.

• Varmista, että imuaukon suojuksen voi lukita suljetussa asennossa. Varmista, että puhallinpyörä on puhdas.

• Kiristä kaikki mutterit ja ruuvit.

• Varmista, että koteloissa ei ole halkeamia.

• Varmista, että keruusäiliö ei ole vaurioitunut, ja että vetoketju on kiinni. Vaihda säiliö tarvittaessa. Viikoittaiset toimenpiteet

• Tarkista käynnistyslaitteen kunto, käynnistyshihna ja säätöjousi. Vaihda vaurioituneet osat.

• Tarkista käynnistyslaitteen ilmanottoaukon kunto. Poista ilmanottoaukon mahdollinen tukos.

• Puhdista sytytystulpan ulkopuoli. Irrota tulppa ja tarkista kärkiväli. Säädä kärkiväliksi 6 mm tai vaihda sytytystulppa.

• Puhdista puhallinpyörän tuulettimen siivet.

• Puhdista ja vaihda kipinäverkko tarvittaessa (ei koske katalysaattorilla varustettuja äänenvaimentimia).

• Tarkista kaasuttimen alue.

• Puhdista ilmansuodatin. Kuukausittaiset toimenpiteet

• Tarkista käynnistysnarun kahva ja käynnistysnaru.

• Puhdista polttoainesäiliö.

• Puhdista kaasutin ja sen ympäristö.

• Puhdista puhallinpyörän tuulettimen siivet.

• Tarkista polttoainelinjoista mahdolliset murtumat tai muut vauriot. Vaihda tarvittaessa

• Vaihda polttoainesäiliön polttoainesuodatin.

• Tarkista kaikki kaapelit ja liitännät.

• Vaihda sytytystulppa.

• Vaihda ilmansuodatin. Vuosihuolto

• Tarkista sytytystulppa.

• Puhdista kaasuttimen ulkopinta ja ympäristö.

• Puhdista jäähdytysjärjestelmä.

• Tarkista kipinäverkko.

• Tarkista polttoainesuodatin.

• Tarkista polttoaineletku vaurioiden varalta.

• Tarkista kaikki kaapelit ja liitännät. 50 tunnin huolto

• Anna valtuutetun huoltopisteen korjata tai vaihtaa äänenvaimennin. Joutokäyntinopeuden säätö

• Varmista, että ilmansuodatin on puhdas ja ilmansuodattimen kansi kiinnitetty, ennen kuin säädät joutokäyntinopeutta.

• Säädä joutokäyntinopeus joutokäyntiruuvilla, joka on merkitty T-kirjaimella. (Fig 27. )

• Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikilla asennoilla.

1. Lisää joutokäyntinopeutta kääntämällä säätöruuvia

2. Laske joutokäyntinopeutta kääntämällä säätöruuvia

vastapäivään. Kipinäverkon kunnossapito Puhdista kipinäverkko teräsharjalla. Jäähdytysjärjestelmän puhdistus Puhdista jäähdytysjärjestelmän osat harjalla. (Fig 28. ) Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea TEKNISET TIEDOT sivulla 107 .(Fig 29. )

• Vaihda sytytystulppa tarvittaessa.

Ilmansuodattimen kunnossapito Ilmansuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja ilmansuodatin. (Fig

2. Pese ilmansuodatin lämpimällä saippuavedellä.

Varmista ennen asentamista, että ilmansuodatin on kuiva.

3. Vaihda ilmansuodatin, jos se on liian likainen, eikä

sitä saa täysin puhtaaksi. Vaurioitunut ilmansuodatin on aina vaihdettava.

4. Jos laitteessa on vaahtokumi-ilmansuodatin, levitä

ilmansuodatinöljyä. Levitä ilmansuodatinöljyä vain vaahtokumisuodattimeen. Älä levitä öljyä huopasuodattimeen. TEKNISET TIEDOT Yksikkö B2126 (125B28HV) BV2126 (125B28HV) Moottorin tiedot Sylinteritilavuus cm

Kärkiväli mm 0,6 0,6 Polttoainesäiliön tilavuus cm

Joutokäyntinopeus min

2 800–3 200 2 800–3 200 Moottorin enimmäiskäyntinopeus min

Maksimiteho kW 0,8 0,8 Sytytystulppa RCJ-6Y RCJ-6Y Puhallinkäytön enimmäisnopeus min

Imukäytön enimmäisnopeus min

-- 7 500 Päästöjen kestojakso h 50 50 Ääni- ja tärinätiedot Vastaava tärinätaso kahvoissa, varusteena puhallusputki ja suutin (alkuperäiset) – katso huomautus 1 m/s

8,3 8,3 Vastaava tärinätaso kahvoissa, varusteena imuputki (alkuperäi- nen), vasen/oikea – katso huomautus 1 m/s

--/-- 6,4/8,3 Vastaava äänenpainetaso käyttäjän korvan tasalla mitattuna standardin ISO 22868 mukaan, varusteena puhallusputki ja suutin (alkuperäiset) dB(A) 94 99 Vastaava äänenpainetaso käyttäjän korvan tasalla mitattuna standardin ISO 22868 mukaan, varusteena imuputki (alkuperäi- nen) dB(A) -- 99 Äänitehotaso, taattu (L

) – ks. huomautus 2 dB(A) 107 107 Äänitehotaso, mitattu – ks. huomautus 2 dB(A) 106 106 Tuotteen mitat Paino (tyhjällä tankilla, mutta puhallusputkella ja vakiosuutti- mella varustettuna) kg 4,3 4,4

239 - 001 - 06.07.2017

107H Huom. 1: Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 m/s

Huom. 2: Melupäästöt ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Koneen il- moitettu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti. Huomautus 3: Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakio- poikkeama) on 1 dB(A). Puhallin Yksikkö B2126 BV2126 Tyyppi Radiaalipuhallin Radiaalipuhallin Enimmäisilmannopeus, vakiosuutin km/h 217 217 Enimmäisilmannopeus, suurinopeuksinen suutin km/h 273 273 Ilmamäärä puhalluskäytössä cfm 425 425 Imurikäytön ilmamäärä cfm -- 445

• joidenkin mallien lisävarusteet LISÄVARUSTEET B2126 Hyväksytyt lisävarusteet Tyyppi Suurinopeuksinen suutin 545 119 502

EU:N VAATIMUSTENMUKAISUUSVAKUUTUS

Husqvarna AB, SE 561 82 Huskvarna, SWEDEN , vakuuttaa täten, että oheinen tuote: Kuvaus Gasoline Blower / Blower- Vacuum Tuotemerkki Jonsered Alusta / Tyyppi / Malli Alusta125B28HV, edustaa mallia B2126, BV2126 Erä Sarjanumero alkaen 2013 vastaa täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Direktiivi/asetus Kuvaus 2006/42/EC Konedirektiivi Direktiivi/asetus Kuvaus 2014/30/EU EMC-direktiivi 2000/14/EC Melupäästödirektiivi Asiassa sovelletaan seuraavia yhdenmukaistettuja standardeja ja/tai teknisiä määräyksiä: EN ISO 12100,

EN ISO 1186-1, CISPR 12, ISO 14982

Ilmoitetut meluarvot on annettu direktiivin 2000/14/EC liitteen V mukaisesti tämän käyttöohjekirjan teknisissä tiedoissa sekä allekirjoitetussa EY:n vaatimustenmukaisuusvakuutuksessa. SMP Svensk Maskinprovning AB on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen ja tuottanut näin Euroopan parlamentin ja neuvoston konedirektiivin 2006/42/EC mukaisen sertifikaatin.

239 - 001 - 06.07.2017Allekirjoitetussa EY:n

vaatimustenmukaisuusvakuutuksessa ilmoitettu sertifikaatti pätee kaikkiin valmistuspaikkoihin ja -maihin tuotteessa ilmoitettujen tietojen mukaisesti. Oheinen Gasoline Blower / Blower-Vacuum on tarkistetun mallikappaleen mukainen.

5. Lükake vaakumtorud puhurseadme allosas
