KÄYTTÖOHJE BC 2128 JONSERED

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

VAROITUS!Raivaussahat, ruohoraivuritjatrimmitvoivatollavaaralisia! Huolimatontaivirheellinen käyttösaattaaaiheuttaakäyttäjälle taisivullisillevakaviavammojatai kuoleman.

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alatkäyttääkonetta.

Käytäaina:

- Suojakypärääpaikoissa,joissa putoilevatesineetaiheuttavat vaaraa

• Kuulonsuojaimet

•Hyväksyttyjäsilmiensuojaimia

Käyttöakselinmaks. pyörimisnopeus,r/min

Varosinkoutuviaesineitäja kimmokkeita.

Koneenkäyttäjänon varmistettava,etteivätihmiset jaeläimettuletyönaikana 15metriälähemmäksi.

Ruohoterällävarustetutkoneet voivatriuhtaistavoimakkaasti sivullepäin,kunterä osuukovaanesineeseen. Terävoikatkaistakädentai jalan.Pidäihmisetjaeläimet ainavähintään15metrin päässäkoneesta.

Nuolimerkit, jotkarajaavatkahvakiinnikkeenkiinnityspaikan.

Käytäainahyväksyttyjäsuojakäsi- neitä.

Käytäluistamattomiaja jalkineita.

Tarkoitettuainoastaanei---metalli- sillejoustavilleterälaitteille,ts. trimmisiimaakäyttävälletrim- mipäälle.

Tämätuotetäyttäävoimassa olevanCE-direktiivinvaatimukset.

Melupäästötympäristöön Euroopanyhteisöndirektiivin mukaisesti.Koneenpäästöt ilmoitetaanluvussaTekniset tiedotjaarvokilvessä.

Äänenpainetaso7,5metrin etäisyydellä

Käytälyijytöntätai lyijypitoistabensiiniä,johon onsekoitettu2%kaksitahtiöljyä.

Muita koneen tunnuksia/tarroja tarvitaan tietyillämarkkina---alueillailmaisemaan erityisiä sertifiointivaatimuksia.

Pysäytämoottoripainamallaja pitämälläpysäytyskytkin STOP---asennossa,kunnes mootorisammuu.HUOM! Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Sen vuoksi, tahattoman käynnistyksen estämiseksi,sytytystulpansuojusonaina irrotettava sytytystulpasta asennuksen, tarkastuksenja/taihuollonajaksi.

Puhdistettavasäännöllisesti.

Silmämääräinentarkast.

Käytettävähyväksyttyjä silmiensuojaimia.

SISÄLTÖ

Sisältö

MERKKIENSELITYKSET

Tunnukset28.

SISÄLTÖ

Sisältö29.

Ennenkäynnistystäonhuomioitava

seuraavaa:29.

KONEENOSAT

Koneenosat30

YLEISETTURVAOHJEET

Tärkeää 31

Henkilökohtainensuojavarustus .... 31

Koneenturvalaitteet 32

Terälaite 34

ASENNUS

Ohjaimenasennus 36

Olkahihnan kiinnike asennus ..... 36

Terän ja trimmipään asennus ..... 37

Teränsuojuksen, ruohoteränja

ruohoveitsenasennus .... 37

Trimmisuojuksenjatrimmipään

asennus 38

POLTTOAINEENKÄSITTELY

Polttoaineturvallisuus 39

Polttoaine 39

Tankkaus 40

KÄYNNISTYSJAPYSÄYTYS

Tarkastusennenkäynnistystä ..... 41

Käynnistysjapysäytys 41

PERUSTEKNIKKA

Yleisettyöohjeet 43

KUNNOSSAPITO

Kaasutin 46

Äänenvaimennin 47

Sytytystulppa 47

Ilmansuodatin 48

Kulmavaihde 48

Ruohoveitsenjaruohoteränviilaus .. 48

Huoltokaavio 49

TEKNISETTIEDOT

Tekniset tiedot 50

EY---vaatimustenmukaisuusvakuutus

(KoskeeainoastaanEurooppaa) .... 51

Ennen käynnistystäon huo- mioitava seuraavaa:

Luekäyttöohjehuolellisesti.

VAROITUS!Koneenalkuperäistärakennettaeimissään tapauksessasaamuuttaailman valmistajanlupaa.Käytäaina alkuperäisiävaraosia. Hyväksymättömienmuutostenja tailisävarusteidenkäyttövoi aiheuttaakäyttäjälletaimuille vakaviavahinkojataikuoleman.

VAROITUS!Raivaussaha, ruohoraivuritaitrimmivoivirheelli- sestitaihuolimattomastikäytettynä ollavaarallinentyöväline,joka saattaaaiheuttaakäyttäjälletai sivullisillevakaviavammamjatai kuoleman.Onerittäintärkeää, että luetjaymmärrättämänkäyttöoh- jeensisällön.

VAROITUS!Pitkäaikainenaltistuminen melulle saattaa aiheuttaa pysyviäkuulovammoja.Käytäsiksi ainahyväksyttyjäkuulonsuojaimia.

Jonseredkehittääjatkuvastituotteitaanja

pidättääsiksiitselleenoikeudenmm.

muotoajaulkonäköäkoskeviinmuutoksiin

ilmanennakkoilmoitusta.

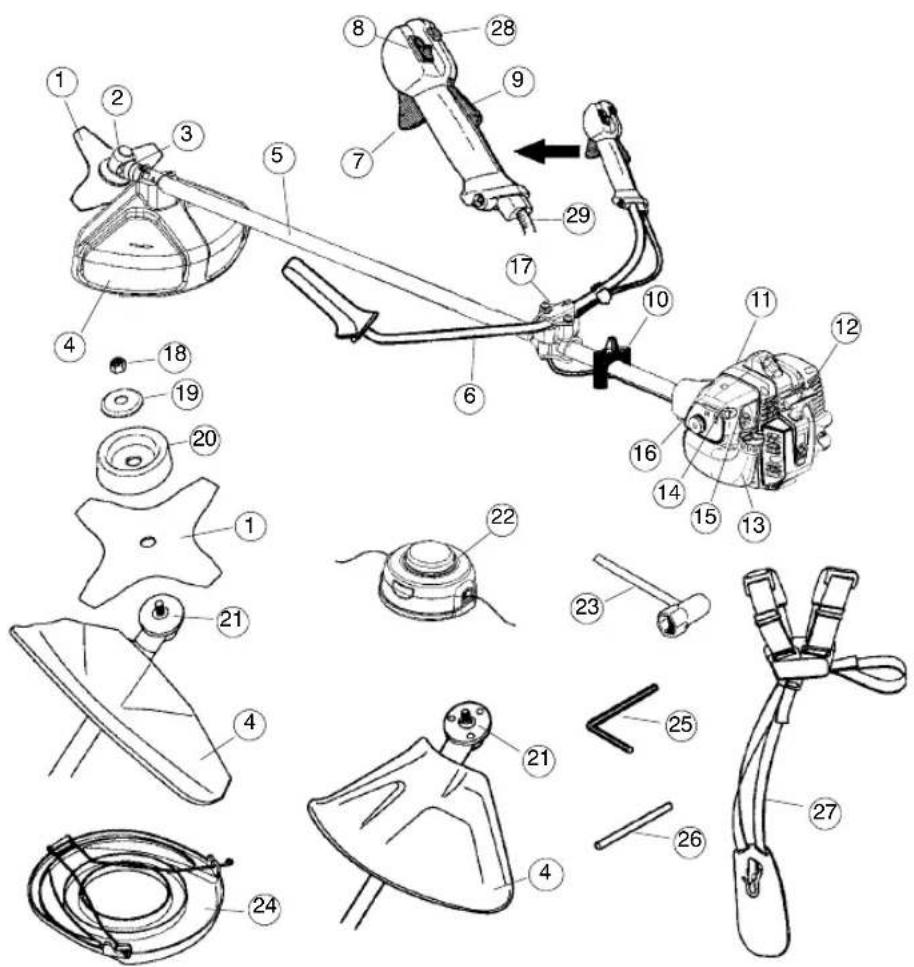

1.Terä16.Ilmansuodattimenkotelo
2. Voiteluaineentäyttöaukko, 17. Kahvansäätö kulmavaihde
3.Kulmavaihde18.Lukitusmutteri
4.Terälaitteensuojus19.Tukilaippa
5.Runkoputki20.Tukikuppi
6. Ohjain
7.Kaasuliipasin
8.Pysäytin
9.Kaasuliipasimenvarmistin24.Kuljetussuojus
10. Pitimeen
11.Sylinterikotelo
12. Käynnistyskahva
13. Polttoainesäiliö
14. Rikastin
15. Polttoainepumppu
21.Vääntiö
22.Trimmipää
uljetussuojus
25.Kuusioavain
26.Lukkotappi
27.Olkanauha
30.Käyttöohje

23.Terämutterinavain

28.Käynnistyskaasupainike
29.Kaasuvaijerinsäätö

30

YLEISETTURVAOHJEET

Tärkeää

TÄRKEÄÄ!Koneontarkoitettuainoastaan ruohonraivaukseen.Ainoatlisälaitteet,joiden käyttämiseenmoottoriyksikköäsaakäyttää, ovatluvussaTeknisettiedotsuosittelemamme terälaitteet.Äläkoskaankäytäkonetta,jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotkavoivatvaikuttaanäkökykyysi,harkintakykyysi tai kehosi hallintaan. Älä koskaan käytäkonettaäärimmäisissäilmastoolosuh-teissa,kutenkovassapakkasessataierittäin lämpimässäja/taikosteassailmastossa. Käytähenkilökohtaisiauojavarusteita.Katso otsikon Henkilökohtainen suojavarustus alla annetutohjeet.Äläkoskaankäytäkonetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen. Älä koskaan käytä viallista konetta.Noudatatässäkäyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevienasiantuntijoidentehtäviksi.Katso otsikon Kunnossapito alla annetut ohjeet. Kaikkien koteloiden ja suojusten on oltava asennettuina ennen käynnistystä. Varmista, että-sytytystulpansuojusjasytytyskaapeli ovat ehjät. Sähköiskun vaara. Koneen käyttäjänonhuolehdittavasiitä,etteivät ihmisettaieläimettule15mlähemmäksityön aikana. Kun useampia käyttäjiä työskentelee samallatyöalueella,onturvaetäisyydenoltava vähintään kaksi kertaa puun pituus, kuitenkin vähintään15m.

VAROITUS!Konemuodostaa käytönaikanasähkömagneettisen kentän.Kenttäsaattaajoissakin tapauksissahäiritääktiivistentai passiivistenlääketieteellisten implanttientoimintaa.Vakavientai kohtalokkaidenonnettomuuksien ehkäisemiseksikehotamme lääketieteellisiäimplantteja käyttäviähenkilöitäneuvottelemaan lääkärinjalääketieteellisenimplantin valmistajankanssænnenkoneen käyttämistä.

VAROITUS! Viallinen terälaite tai väärinviilattuterävoilisätäonnetto-muuksienvaaraa.

VAROITUS!Äläannakoskaan lastenkäyttääkonettataioleskella senläheisyydessä.Koskakoneessa on jousipalautteinen pysäytyskosketinjasevoidaankäynnistääkäynnistyskahvastaalhaisellanopeudellaja voimalla,myöspietenlastenvoima voitietyissäolosuhteissariittää koneenkäynnistämiseen.Sevoi johtaavakaviinhenkilövahinkoihin. Irrotasenvuoksisytytystulpansuojus aina,kunkoneonilmanvalvontaa.

Henkilökohtainensuojavarustus

TÄRKEÄÄ!Raivaussaha,ruohoraivuritai trimmivoivirheellisestitaihuolimattomasti käytettynäollavaarallinentyöväline,joka saattaaaaiheuttaakäyttäjälletaisivullisille vakaviavammojataikuoleman.On erittäintärkeää,ettäluetjaymmärrät tämänkäyttöohjeensisällön.Konetta käytettäessäonainapidettävähyväksyttyjähenkilökohtaisiasuojavarusteita.Henkilökohtaisetsuojavarusteeteivät poistatapaturmienvaaraa,muttalie-ventävätvaurioitaonnettomuustilanteessa.Pyydäjälleenmyyjältäapuavarusteidenvalinnassa.

VAROITUS!Tarkkaileaina varoitussignaalejatai---huutoja kuulonsuojaimiakäyttäessäsi. Riisukuulonsuojaimetvälittömästi moottorinpysäytyksenjälkeen.

KYPÄRÄ

Kypärääonkäytettävä,josraivattavat rungotovatyli2metrinkorkuisia.

KUULONSUOJAIMET

Käytäriittäväntehokkaastivaimentavia kuulonsuojaimia.

SILMIENSUOJAIMET

Hyväksyttäviäsilmiensuojaimiaonaina käytettävä.Visiiriäkäytettäessäon käytettävämyöshyväksyttyjäsuojalaseja. Hyväksytyillåsuojalaseillatarkoitetaan laseja,jotkatäyttävätstandardinEN166 (EU---maat)vaatimukset.

Käytäkäsineitäainatarvittaessa,esim. terälaitettaasennettaessa.

YLEISETTURVAOHJEET

SAAPPAAT

Käytäluistamattomiajatukeviajalkineita.

VAATETUS

Käytälujastamateriaalistavalmistettuja vaatteitajavältäliianlöysiävaatteita, jotka helpostitarttuvatrisuihinjaoksiin. Käytä ainalujiapitkiähousuja. Äläpidäkoruja, shortsejataisandaalejaäläkäkuljepaljain jaloin. Kiinnitähiuksetsiten, etteivätne ulotuhartioidenalapuolelle.

ENSIAPULAUKKU

Ensiapulaukunonainaoltavalähellä.

Koneenturvalaitteet

Tässäosassaselostetaankoneenturvalait- teetjaniidentoimintajaannetaan tarkastus---jakunnossapito---ohjeet,joilla varmistetaanniidentoimivuus.Katso luvustaKoneenosat,missänämäkoneet sijaitsevatkoneessasi.

Koneenkäyttöikävoilyhentyäjonnettomuusriskikasvaa,joskoneenkunnossapitoeaisuoritetaoikeallatavallajajos huoltoaja/taikorjauksiaeitehdäämmattitaitoisesti. Jostarvitsetlisäohjeita,ota yhteyshuoltokorjaamoon.

TÄRKEÄÄ!Kaikkikoneenhuolto--ja korjaustyötvaativaterikoiskoulutusta.Tämä koskeerityisestikoneenturvalaitteita.Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa,onsinunotettavayhteys huoltoliikkeeseen.Hankkimallatuotteen meiltävarmistat,ettäsaatsilleammattimaisenkorjauksenjahuollon.Josostatkoneen muustakuinhuollotsuorittavastaammattiliikkeestä,pyydämyyjääneuvomaanlähin huoltoliike.

VAROITUS! Älä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettavajapidittäväkunnosassaesitetyllätavalla.Joskoneessasiilmeneetarkastettaessapuutteita, se on toimitettava huoltoliikkeeseenkorjattavaksi.

Kaasuliipasimenvarmistin

Varmistinestäätahattomankaasuliipasimenkäytön. Kunvarmistin (A) painetaan kahvansisään (=kunkahvastatartutaan kiinni),kaasuliipasin (B) vapautuu. Kunote kahvastairrotetaan, palautuvatsekä kaasuliipasinettävarmistinlähtöasentoonsa. Tämätapahtuukahdellatoisistaan riippumattomallapalautusjousella. Lähtöasennossakaasuliipasinonsiisaina lukittunajoutokäynnille.

Tarkasta, että kaasuliipasinonlukittu joutokäyntiasentoon, kunkaasuliipasimen varmistinonlähtöasennossaan.

Painavarmistinsisäänjatarkasta,ettäse palautuulähtöasentoonsa,kunse vapautetaan.

Tarkasta, että kaasuliipasinjavarmistin liikkuvatkevyestijaettäniidenpalautusjousettoimivat.

ssatässä

YLEISETTURVAOHJEET

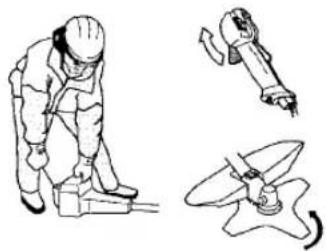

KatsootsikonKäynnistysallaannetut ohjeet.Käynniståkonejaannatäysi kaasu.Löysääkaasuliipasinjatarkasta, ettäterälaitepysähtyyjapysyyliikkumattomana.Josterälaitepyörii,kunkaaasuliipasinonjoutokäyntiasennossa,onkaasutti-menjoutokäyntisäätötarkastettava.Katso otsikonKunnossapitoallaannetutohjeet.

Moottorionpysäytettäväpysäyttimellä.

Terälaitteensuojus

Tämäsuojusontarkoitettuestämään irtonaisiaesineitäsinkoutumastakäyttäjää kohti.Suojusestäämyöskäyttäjää koskettamastaterälaitteeseen.

Tarkasta, että suojusonehjä jaetteisiinä olehalkeamia. Vaihdasuojus, jossiihenon kohdistunutiskujataisiinä onhalkeamia. Käytäainako. terälaitteellesuositeltua teräsuojusta. Katsoluku Teknisettiedot.

VAROITUS!Terälaitettaeisaa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Katso luku Tekniset tiedot. Jos teräänasennetaanväärätai viallinen teräsuojus, se voi aiheuttaa vakavantapaturman.

Väärinkelatunsiimantaivääränterälaitteen käyttölisäätärinöitä.KatsootsikonTerälaite allaannetutohjeet.

VAROITUS!Liiallinenaltistumi- nen tärinöille saattaa aiheuttaa vauoitinenaih

verenkiertohäiriöistä kärsiville henkilölle. Hakeudu lääkäriin, jos havaitsetoireita,jotkavoivatliittyä lialliseentärinöillealtistumiseen. Esimerkkejätällaisistaoireistaovat: huimaus,tunnottomuus,"kutina", "pistely", kipu, voimattomuus tai heikkous,ihonvärintaipinnan muutokset.Näitäoireitaesiintyy tavallisestisormissa,käsissätai ranteissa.

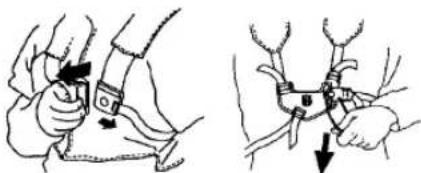

Pikairrotin

Etupuolellaonhyvinkäsilläolevapikairrotin moottorintulipalojentaimuidensellaisten tilanteidenvaralta,joissakoneestaja valjaistaonvoitavanopeastiirrottautua. KatsootsikonValjaidenjaralvaussahan sovitusallaannetutohjeet.

Tarkasta, ettävaljaidenhihnatonasetettu oikein. Kunvaljaatjakoneonsäädetty, tarkasta, ettävaljaidenpikairrotintoimii.

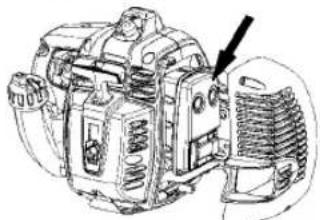

Äänenvaimennin

Äänenvaimenninpitäääänitasonmahdollisimmanalhaisenajaohjaamooottorin pakokaasutkäyttäjästäpoispäin. HUOM! Katalysaattorillavarustettuaänen-vaimenninvähentäälisäksipakokaasujen haitallisiaaineita.

YLEISETTURVAOHJEET

Ilmastoltaanlämpimissäjakuivissamaissa ontulipalojenvaarasuuri. Tästäsyystä olemmevarustaneettietytäänenvaimentimetnk.kipinänsammutusverkolla. Tarkasta, onkokoneesiäänenvaimentimessa tällainenverkko.

Äänenvaimentimentarkastuksessa, kunnossapidossajahuollossaontärkeä noudattaaannettujaohjeita. Äläkoskaankäytäkonetta, jonkaäänenvai-menninonrikki.

Tarkastasäännöllisesti, ettääänenvaimen- ninonkunnollakiinnikoneessa.

VAROITUS! Katalysaattoriäänenvaimenninonerittäinkuu käytönaikanaettäpysäyttämisen jälkeen.Tämäkoskeemyösjoutokäyntiä.Kosketusvoiaiheuttaa palovammojaiholle.Huomioitulipalonvaara!

VAROITUS! Äänenvaimennin sisältää kemikaaleja, jotka saattavat ollakarsinogeenisiä. Vältäkosketustanäihinosiin, mikälikäsittelet vaurioitunutta äänenvaimenninta.

VAROITUS!Muista, että: Moottorin pakokaasut sisältävät hillimonoksidia,jokavoiaiheuttaa häkämyrkytyksen.Äläsiiskoskaan käynnistätaikäytäkonettasisällätai tiloissa,joissaonpuutteellinen ilmanvalhto. Moottorinpakokaasutovatkuumia javoivatsisältääkipinöitäjotka voivat alheuttaa tulipalon. Älä koskaankäynnistäkonettasisätilois- satailähellätulenarkaa materiaalia!

Lukitusmutteri

Tietyntyyppistenterälaitteidenkiinnitykseenkäytetäänlukitusmutteria.

Asennettaessa, kiristämutteriterälaitteen pyörimissuuntaavastaan. Irrotettaessa, irrotamutteriterälaitteenpyörimissuuntaan. (HUOM! Mutterissaonvasenkätinen kierre.) Kiristämutterihylsyavaimella.

Lukitusmutterin nailonlukitus ei saa olla niin kulunut, että sitä voi ruuvata käsin. Lukituk- senonkestettävävähintään1,5Nm.Mutteri onvaihdettava,kunseonruuvattukiinni noin10kertaa.

Terälaite

Tässäosassakerrotaan,mitenoikealla kunnossapidolla ja oikeantyyppisiä terälait- teitakäyttämällä:

•Vähennätkoneentakapotkualttiutta.

• Saatparhaansahaustehon. • Pderhätterälaitteenkestoikää.

TÄRKEÄÄ!

Käytäterälaitteessavainsuosittelemaamme suojusta!KatsolukuTeknisettiedot. Katsoterälaitteenohjeistasiimankelausohjeetjaoikeansiimakoonvalinta. Pidäteränleikkuuhampaathyvinjaoikein teroitettuina!Noudatasuosituksiamme. Katsomyösteräpakkauksessaannetut ohjeet.Pidäkouru--jasäätõhampaan korkeuserooikeana!Noudataohjeitammeja käytä suositeltua viilausohjainta.

VAROITUS!Pysäytäaina moottori, ennen kuin alat käsitellä terälaitetta.Sepyöriivieläkaasuliip- asimenvapauttamisenjälkeen. Varmista,ettäterälaiteontäysin pysähtynyt ja irrota johto sytytystul- pasta, ennen kuin alat käsitellä terälaitetta.

VAROITUS!Virheellinenterälaite tai väärin viilattu terä lisää takapot-kunvaaraa.

YLEISETTURVAOHJEET

Terälaite

Ruohoteräjaruohoveitsiontarkoitettu paksunruohonraivaukseen.

Trimmipääontarkoitetturuohontrimmaukseen.

Perussäännöt

Käytäterälaitteessavainsuosittelemaammesuojusta!KatsolukuTekniset tiedot.

Pidäteränleikkuuhampaathyvinjaoikein teroitettuina! Noudataohjeitammejakäytä suositeltuaviilausohjainta. Väärinteroitettu taivaurioitunutterälisääonnettomuuksien vaaraa.

Tarkastaterälaitevaurioidenjahalkeamien varalta.Vaurioitunutterälaiteonaina vaihdettava.

Ruohoveitsenjaruohoteränviilaus

• Katsoviilausohjeetterälaitteenpakkauksesta. Teräjaveitsiviilataanyksihakkuisellalattaviilalla.
  •Viilaakaikkiasärmiäyhtäpaljonterän tasapainonsäilyttämiseksi.

VAROITUSI Hävitäainaterä, joka taipunut, vääntynyt, lohjennut, katkennuttaivioittunutmuulla tavoin. Älä koskaan yritä oikaista vääntynyttäterääuudelleenkäytettäväksi. Käytä vain koneelle tarkoitettujaalkuperäisteriä.

Trimmipää

TÄRKEÄÄ!

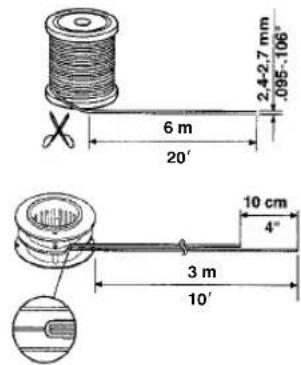

Varmistaaina, ettätrimmisiimakelautuu tiukallejatasaisestipuolalle,muussa tapauksessakoneaiheuttaaterveydelle haitallistatärinää.

•Käytävainsuositeltujatrimmipäitäja trimmisiimoja.KatsolukuTeknisettiedot.

•Yleisestiottaenpienikonevaatiipienet trimmipäätjapäinvastoin. Tämäsen vuoksi,ettäsiimallaraivattaessa onmoottorinsingottavasiimasäteittäisestitrimmipäästäjakestettävämyös raivattavanruohonaiheuttamavastus.
- Myössiimanpituusontärkeää.Pitkä siimavaatiisuuremmanmoottoritehon kuinyhtäpaksu,muttalyhyempisiima.
•Varmista,ettätrimmisuójuksessaoleva veitsionehjä.Sitäkäytetäänsiimankatkaisemiseenoikeanpituiseksi.
• Siimankäyttöiänpitentämiseksi, sitävoidaanliottaavedessäparivuorokautta. Siimatuleenäinsitkeämmäksijakestää pitempään.

ASENNUS

HUOM!Tarkista,ettälaiteonasennettu oikeintämänkäyttöohjeenohjeidenmukaisesti.

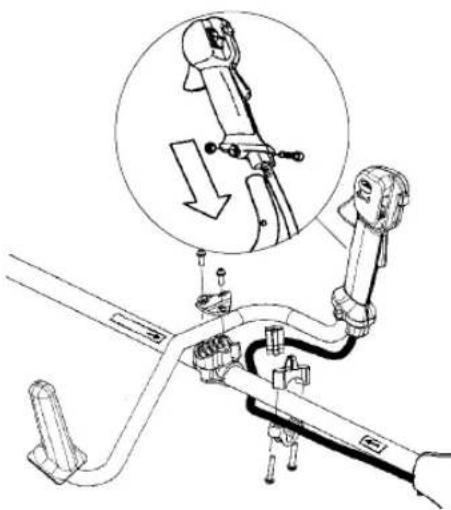

Ohjaimenasennus

• Irrotaruuvikaasukahvantakaosasta.
• Työnnäkaasukahvaohjaimenoikealle puolelle(ks.kuva).
• Asetakahvassaolevakiinnitysruuvinreikäjaohjaimenreikäkohdakkain.
• Kiinnitäruuvitakaisinreikäänkaasukahvantakaosaan.
• Kierräruuvikahvanjaohjaimenläpi.Ki- ristä.
  •Asennakiinnitysosatkuvanmukaisesti..

• Kahvakiinnikkeenonoltavaasennettuna runkoputkennuolimerkintöjenvälissä.
• Kiristäsenjälkeenruuvittiukkaankuusioavaimella.

Olkahihnanasennus

VAROITUS! Raivaussahanon työskenneltäessääinaoltavakiinnitettynäolkahihnan.Muussatapauksessa,etpystykäyttämäänraivaussahaaturvallisesti,jasevoiaiheuttavahinkoasinulleitsellesitai muille.Äläkoskaankäytäolkahihna,joidenpikairrotinonrikki.

Olkahihnajaohjaustankoonsäädettävä asianmukaisestimoottorisammutettuna ennenlaitteenkäyttöä.

Olkahihnankiinnikeasennus•

- Asetaylempiolkahihnankiinnikerunkoputkeenohjaustangonyläpuolelle.Asetaalempiolkahihnankiinnikerunkoputkenalapuolellesiten,ettäylemmänja alemmankiinnikkeenruuvinreiättulevat kohdakkain.Kiinniketuleeasentaanuolenjakahvanvälisellealueellerunkoputkeen,katsokuva.

HUOM!Asennakaasuvaijerikiinnikkeen alaosanuraanennenpulttienkiristämistä.

•Työnnäkaksiruuviuvinreikiin.

- Kiinnitäolkahihnankiinnikekiristämällä ruuvitkuusioavaimella.

Olkahihnansovitus

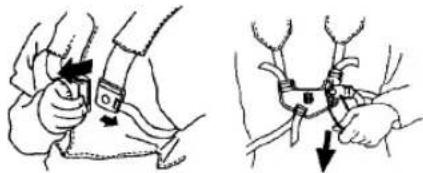

- Olkahihnanedessäonhyvinkäsilläolevapikairrotin.Käytäsitä,josmoottori syttyytuleen,taimuissahätätilanteissa,joissaolkahihnajakoneestaon päästävänopeastiirti.

Tasainenhartiakuormitus

• Hyvin sovitetut olkahihna ja kone helpottavathuomattavastityöskentelyä.
  •Pueolkahihna.Säädäolkahihnamahdollisimmanhyvääntyöasentoon.Kirstälantiohihnatniin,ettäpainojakaantuutasaisestihartioille.

HUOM! Olkahihnankiinnikettäon mahdollisestisiirrettävärunkoputkessa, jottalaiteonkunnollatasapainossa.

Säädäolkahihnaniin,ettäterälaitetulee maanpinnansuuntaisesti.

Annaterälaitteenlevätäkevyestimaata vasten.Joskäytetäänruohoterää,seon pidettävämuutamiakymmeniäsenttimetrejämaanpinnanyläpuolella,etteiseosu kiviinjavastaaviin.Siirråripustussilmukkaaniin,ettäraivaussahatuleeoikeaan tasapainoon.

Teränjatrimmipäänasennus

• Terälaitettaasennettaessaonerittäin tärkeää, ettäväntiön/tukilaipanohjaintulee oikeinterälaitteenkeskireikään.Väärinasen- nettuterälaitevoiaiheuttaavakavanja/tai hengenvaarallisentapaturman.

VAROITUS!Terälaitettaeisaa missäänolosuhteissakäyttäilman,ettähyväksyttysuojuson asennettu.KatsolukuTekniset tiedot.Josteräänasennetaanvääärä taiviallinenteräsuojus,sevoiaiheuttaavakavantapaturman.

TÄRKEÄÄ!

Koneessasaakäyttääruohoteräävain, jos koneonvarustettuoikeallaohjaimella, teränsuojuksellajavaljailla.

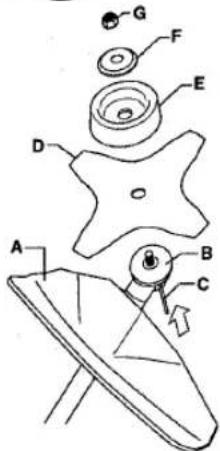

Teränsuojuksen, ruohoteränja ruohoveitsenasennus

• Teräsuojus/yhdistelmäsuojus(A)asetetaan runkoputkessaolevaankiinnikkeeseenja kiinnitetäänyhdelläruuvilla. HUOM!Käytäsuositeltuateränsuojusta. KatsolukuTeknisettiedot.
  •Asennavääntiö(B)käyttöakselille.
  •Pyöritäteräakselia,kunnesyksivääntiön rei'istätuleevaihteistokotelonvastaavan reiänkohdalle.
• Lukitseakselityöntämällälukkotappi(C) reikään.
• Asetaterä(D),tukikuppi(E)jatukilaippa (F)käyttöakselille.
• Asennämutteri(G).Mutterionkiristettävä momenttiin35--50Nm(3,5--5kpm).Käytä työkaluvarustukseenkuuluuvaahylsyavainta. Pidäkiinniavaimenvarrestamahdollisimmanläheltäteränsuojusta.Mutterikiris- tyy,kunavaintakäännetäänpyörimissuuntaavastaan(HUOM!vasenkätinenkierre).

Trimmisuojuksenjatrimmipään asennus

- Asennatrimmisuojus(A)trimmipäällä työskentelyävarten. Trimmisuojus/yhdistelmäsuojusasetetaanrunkoputken kiinnikkeeseenjakiinnitetäänyhdellä ruuvilla(D).

• Asennavääntiö(B)käyttöakselille.
  •Pyöritäteräakselia,kunnesyksivääntiön rei'istätuleevaihteistokotelonvastaavan reiänkohdalle.
• Lukitseakselityöntämällälukkotappi(C) reikään.
• Kierrätrimmipää(H)kiinnipyörimissuunnanvastaiseensuuntaan.

- Irrotustapahtuupäinvastaisessajärjes- tyksessä.

POLTTOAINEENKÄSITTELY

Polttoaineturvallisuus

Äläkoskaankäynnistäkonetta

1. Josoletläikyttänytpolttoain päälle.Pyyhikaikkiroiskeetpoisjaanna bensiinin jäännösten haihtua.

2. Josoletläikyttänytpolttoain päälletaivaatteillesi, vaihdavaatteet.Pese neruumiinosatjotkaovatolleetkosketuk-sissapollttoaineeseen.Käytäsaippua javetta.

3. Joskoneestavuotaapolttoainetta. Tarkastasännöllisesti,etteivätsäiliönkorkkija polttoainejohdot vuoda.

Kuljetusjasäilytys

• Säilytäjakuljetakonettajaponiin, etteivätmahdollisetvurotpääsekosketuksiinesimerkiksi sähkökoneista,sähkömoottoreista, sähkökytkimistä/katkaisimistatailämmi- tyskattiloistaperäisinolevienkipinöiden taiavotulenkanssa.
- Polttoainettaonsäilytettäväjakuljetetta-vaerityisestitähäntarkoitukseentarkoi-tetuissajahyväksytyissäästioissa.
- Ennenkoneensiirtämistäpitempiaikaiseensäilytykseen,onpolttoainesäiliö tyhjennettävä.Kysylähimmältäbensiiniasemalta,mihinvoittoimittaaylimääräisenpolttoaineen.
•Varmista,ettäkoneonpuhdistettuhyvin jaettätäydellinenhuoltoontehtyennen pitkäaikaissäilytystä.
- Terälaitteenkuljetussuojuksenonaina oltavaasennettunakoneenkuljetuksen taisäilytyksenaikana.
•Moottorintahattomankäynnistyksen estämiseksisyytystulpansuojusonirrotettavaainakunkonesiirretäänpitkäai-kaissäilytykseen, kunkoneonilman valvontaajakunkoneelletehdäänmitä tahansahuoltotoimenpiteitä.
- Varmistakoneenkiinnityskuljetuksen aikana.

VAROITUS!Käsittelepolttoainet- tavarovasti.Muistapalo---, räjähdys---jasisäänhengitysvaarat.

Polttoaine

HUOM! Koneonvarustettukaksitahtimoottorilla, jotaonainakäytettävä bensiinijakaksitahtimoottoriöljyn sekoituksella. Oikeanseossuhteen varmistamiseksiontärkeäämitata sekoitettavaöljymäärätarkasti. Pieniä polttoainemääriäsekoitettaessavaikuttavatöljymääränpienetkinvirheellisyydet voimakkaastiseossuhteeseen.

VAROITUS!Polttoainejapolt- toainehöyrytovaterittäintulenarko- jäjävoivathengitettynäjaihokos- ketuksessaaiheuttaavakavia vahinkoja.Käsittelesiksipolttoai- hettavarovastijahuolehdipolttoai- neenkäsittelypaikanhyvästä ilmanvaihdosta.

Bensiini

ttainetta yätäinaöljysekoitteista laatubensiniä(väh.90---oktaanista). Ympäristöäsäästävääbensiniä,nk. alkylaattibensiiniä,onkäytettäväsiellä, missäsitäonsaatavana.

• Suositeltupieninoktaanilukuon90.Jos moottoriakäytetäänbensiinillä.jonkaoktaaniluku on alle 90, voi seurauksena olla nk.nakutus.Tämänostaamoottorin lämpötilaa,mistävoiseuratavakaviamoottorivaurioita.
• Työhön, jossakonettakäytetäänjatku-vastisuurillapyörimisnopeuksilla, suositellaansuurempaaoktaanilukua.

Kaksitahtiöljy

• ParhaantuloksenjatoiminnanvarmistamiseksikäytäJONSERED---kaksitah-tiöljyä.jokaonkehitettyerikoisesti kaksitahtimoottoreitammevarten.Sekoitussuhde1:50(2%).
• JosJONSERED--kaksitahtiöljyäeiole saatavissa,voidaankäyttääjotakinmuuta korkealaatuistajailmajäähdytteisillemoottoreilletarkoitettuakaksitahtiöljyä. Kysy jälleenmyyjältä neuvoa öljylaaadun valinnassa. Seossuhde 1:33 (3%).
• Äläkoskaankäytävesijäähdytteisilleulkolaitamoottoreilletarkoitettuakaksitahtiöljyä.
• Äläkoskaankäytänelitahtimottoreilletarkoitettaöljyä.

Bensiini, litre	Kaksitahtiöljy,litraa
	2%(1:50)	3%(1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

POLTTOAINEENKÄSITTELY

Sekoitus

• Sekoitabensiinijaöljyainapuhtaassa bensiinillehyväksytyssäästiassa.
  • Lisää ainaensinpuoletsekoite bensiinistä. Lisää sen jälkeen koko öljymäärä.Sekoita(ravista)polttoaine-seosta.Lisääloputbensiinistä.
• Sekoita(ravista)polttoaineseoshuolellisestiennenkoneenpolttoainesäilion täyttämistä.

• Sekoitapoltttoainettaenintään1kuukaudentarvettavastaavamäärä.
• Joskonettaeikäytetäpitkäänaikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.

VAROITUS!Katalysaattoriäänen- vaimenninonerittäinkuu käytönaikanaettäpysäytyksen jälkeen.Tämäkoskeemyösjou- tokäyntiä.Muistatulipalonvaara erityisestilähellätulenarkojaaineita ja/taikaasujakäsiteltäessä.

Tankkaus

a

VAROITUS!Seuraavatturvatoi-metvähentävättulipalonvaaraa: Älätupakoitankattaessaäläkä a setakuumiaesineitäpo lähelle.

Äläkoskaantankkaamoottorin käydessä.

Pysäytämooottorijaannasen jäähtyämuutamiaminuutteja ennentankkausta.

Avaapolttoainesäiliönkorkki hitaastitankkauksenyhteydessä, niinettämahdollinenylipaine häviäähitaasti.

Kirstäpolttoainesäiliönkorkki huolellisestitankkauksenjälkeen. Siirräainakonetankkauspaikalta ennenkäynnistämistä.

•Pyyhipolttoainesäiliönkorkinympäristö puhtaaksi. Säiliössäolevatepäpuhtaudet aiheuttavatkäyntihäiriöitä
- Varmista, että polttoaine on sekoittunut hyvinravistamallaastiaaennentankkausta.

Min.3m

ttoaineen

Tarkastusennenkäynnistystä

• Tarkasta,etteiteränhampaidenpohjaan taikeskiöreiänkohdalleoletulluthalkeamia.Halkeamatjohtuvattavallisimminsiitä, että hampaidenpohjaanonviilattaessa jäänytteräviäkulmiataiettäteräänkäytettytylsänä.Hävitäterä,jossiinäonhavaittavissahalkeamia.

• Tarkasta,etteitukilaippaañoletullut väsymisestätailliallisestakiristämisestä aiheutuneitahalkeamia.Hävitätukilaippa,jossiinäonhavaittavissahalkeamia.

•Varmista,etteiterämutteriolemenettänytlukitustehoaan.Mutterilukituksenlukitusmomentinonoltava vähintään1,5Nm.Terämutterinkiristysmomentinonoltava35---50Nm.

•Tarkasta, että trimmipääjatrim ovatehjätjaetteiniissäolehalkeamia. Vaihdatrimmipäätaitrimmisuojus, josniihinonkohdistunutiskujatainiissä onhalkeamia.

• Äläkoskaankäytäkonettailmansuojuk-sia tai viallisinsuojuksin.
• Kaikkienkoteloidenonoltavaoikein asennettuina jaehjiäennenkoneen käynnistystä.

Käynnistys ja pysäytys

VAROITUS!Kokokytkinkotelon runkoputkineen on oltava asennettuna ennen koneen käynnistystä, muussatapauksessakytkinsaattaa irrotajaaiheuttaahenkilövahinkoja Siirräainakonetankkauspaikalta ennen käynnistämistä. Aseta kone tukevallealustalle.Varmista,ettei terälaite pääse osumaan mihinkään esineeseen. Varmista,etteityöalueellaole asiaankuulumattomia, muussa tapauksessaonolemassavakavien henkilövahinkojen vaara. Turvaetäisyys on 15 metriä.

Kylmä moottori

Polttoainepumppu: Painele polttoaine-pumpun kumirakkoa 10 kertoja, kunnes polttoainettaalkaavaluarakkoon. Rakon ei tarvitse olla aivan täynnä.

Rikastin: Työnnäsininen moottorin rikastinvipusuljettuunasentoon.

misuojus

Käynnistys

Painakoneenrunkoamaatavasten vasemmalla kädellä (HUOM! Eijalalla!).

Tartu tukevasti käynnistyskahvasta oikeallakädellä.ÄLÄpaina kaasuliipai- sinta. Vedäkäynnistysnarustahitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) javedäsen jälkeennopeinjavoimakkainvedoin.

Äläkoskaankiedokäynnistysnarua kätesi ympärille.

Vedä narusta, kunnes moottori "lupaa". Työnnä sininenmoottorinrikastin vipu asentoon ½. Vedäkäynnistimennarusta, kunnesmoottori käynnistyy. Työnnä sininenmoottorinrikastinvipuasentoon auki.

HUOM!Josmoottorisammuu,siirrä sininenmoottorinkuristimenvipusuljet-tuunasentoonjatoistakäynnistysvaiheet.

HUOM!Älävedäkäynnistysnarua ulosäläkäirrotaotettakäynnistyskahvasta, kunnaruontäysinulkona. Tämä voivaurioittaakonetta.

Kunmottorionlämmin,työnnäsininen moottorinrikastinvipuasento käynnistimennarusta,kunnesmoottori käynnistyy.Työnnäsininenmoottorin rikastinvipuasentoonauki.

HUOM!

Aläsijoitamitäänkehonosaam pinnalle.Kosketuksestasaattaaseurata palovammojataisähköisku,mikälisytytin onvioittunut.Käytäainakäsineitä.Alä koskaankäytäkonetta,jossaonvioittunut sytytin.

Kaasukahvapuolikaasunlukitsimella:

Käynnistyskaasusaadaanpainamalla ensinkaasuliipasimenvarmistinja kaasuliipasinalasjapainamallasen jälkeenkäynnistyskaasupainiketta(A). Päästäsenjälkeenkaasuliipasimen varmistinjakaasuliipasinjasenjälkeen käynnistyskaasupainikeylös. Käynnistyskaasutoimintoonnytaktivoitu. Moottorin palauttamiseksijoutokäynnillepainetaan kaasuliipasimenvarmistinjakaasuliipasin

tälssin

Pysäytys

Pysäytämoottoripainamallajapitärmällä pysäytyskytkinSTOP---asennossa, kunnesmoottorisammuu.

on 1/2. Vedä

erkitylle

HUOM!Pysäytyskosketinpalautuu automaattisestikäynnistysasentoon.Sen vuoksi,tahattomankäynnistyksen estämiseksi,sytytystulpansuojusonaina irrotettavasytytystulpastaasennuksen, tarkastuksenja/taihuollonajaksi.

VAROITUS! Kunmoottorikäynnis- tetään rikastin rikastus- tai käynnis- tyskaasuasennossa, terälaite alkaa pyöriävälittömästi.

PERUSTEKNIKKA

Yleisettyöohjeet

TÄRKEÄÄ!

Tässäosassakäsitellääntrimminkäyttöön liittyviäyleisiäturvamääräyksiä.

Kun joudut tilanteeseen, jossa trimmin käytönjatkaminentuntuuepävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Käännyjälleenmyyjäsitaihuoltoliikkeesi puoleen.

Äläteemitäänsellaista, mihinetkatsotaitosi riittävän. Ennen käyttöä sinun on ymmärrettävä metsänraivauksen, ruohonrai-vauksen ja ruohontrimmauksen ero.

Yleisetturvamääräykset

1. Tarkkaileympäristöä:

• Varmistäaksesi,etteivätihmiset,eläimettaimuuttekijätpääsevaikutta-maankoneenhallintaan.

• Varmistaaksesi,etteivätihmiset,eläimettaimuutolevaarassajoutuakos-ketuksiinterälaitteentaiterälaitteesta sinkoutuvienirtonaistenesineiden kanssa.

•HUOM!Aläkoskaankäytäkonetta niin,etteisinullaonnettomuustapauk- sessaolemahdollisuuttakutsuaapua.

2.Vältäkäyttöäepäsuotuisissasääoloissa. Esimerkiksiheässäsumussa,rankkasateessa,kovassatuulessa,pakkasessajne. Huonossasäässätyöskentelyon väsyttävääjavoiaiheuttaavaaratekijöitä, esimerkiksitehdäalustastaliukkaan,vai-kuttaapuunkaatosuuntaanym.

1. Varmista, ettävoitiirtyäjaseisoaturvallisesti. Katso, onkoäkillisellesiirtymiselleesteitä (juuria, kiviä, oksia, kuoppia, ojiajne.). Noudata suurta varovaisuutta viettävässä maastossatyöskennellessäsi.

1. Siirtymisenajaksionmootto tava.Pitempiämatkojasiirnyttäessäjakuljetustenaikanaonkäytettäväkuljetussuo-justa.

5.Äläkoskaanlaskekonettamaahanmoottorinkäydessä,josetpystyvalvomaansitä kokoajan.

Yleisetturvamääräykset

- Käytä aina oikeita varusteita.

•Pidävarusteetainahyvinsovitettuina.

•Noudataturvaohjeita.

•Järjesteletyöhyvin.

- Käytäterääainatäydelläkaasulla,kunpainatsenraivattavaanmateriaaliin.

•Käytäainahyvinteroitettujateriä.

VAROITUS!Koneenkäyttäjä eikäkukaanmuukaansaayrittää vetääraivattuamateriaaliasivuun moottorintaiterälaitteen pyöriessä, silläseurauksenavoi ollavakaviavahinkoja. Vahinkojenvälttämiseksipysäytä moottorijaterälaite, ennenkuin poistatterääkselinympärille kiertyneenmateriaalin. Kulma-vaihdevoiollakuumakäytön aikanajajonkinaikaasenjälkeen. Koskettaminenvoiaiheuttaa palovamman.

VAROITUS!Varosinkoutuvia esineitä.Käytäainahyväksyttyjä silmänsuojaimia.Äläkoskaan nojaaterälaitteensuojuksenyli. Kivet,roskatymsaattavatsinkou- tuasilmiinjaaiheuttaasokeutumi- sentaivakaviavahinkoja. Pidääasiaankuulumattomatetäällä. Lasten,eläinten,katsojienja avustajienonoltava15metrin turva---alueenuulkopuolella. Pysäytäkonevälittömästi,josjoku lähestyysitä.Äläkoskaankäänny koneenkanssaympäritarkasta- mattaensin,etteiturva---alueella oleketään.

VAROITUS!Suojuksenja terälaitteenväliintarttuutoisinaan oksiajaruohoa.Pysäytäaina moottoripuhdistuksenajaksi.

Trimmauksenperustekniikka

•Päästäkaasujoutokäynnilleainatyövaiheidenvälissä. Pitkäaikainenkäyttötäydelläkaasullamoottoriakuormittamatta voiaiheuttaavakavanmoottorivaurion.

PERUSTEKNIKKA

Työmenetelmät

• Ruohoteriäjaruohoveitsiäeisaakäyttää puumaistenrunkojenraivaukseen.
• Ruohoterääkäytetäänkaikentyyppisen pitkäntaipaksunruohonraivaukseen.
• Ruohoniitetänedestakaisellasivuttaislikkeellä, jossaliikeoikealtavasemmalleon raivausliikejalikevasemmaltaoikeallepaluuliike. Käytäteränvasentapuolta (kello8:n ja12:nvälinenteräsektori).

• Josteräkallistetaanraivattaessahiemanvasemmalle, ruohojääaumaksi, jostaseonhelppokerätäpoisesim.haravoitaessa.
  •Pyrityöskentelemääntasaisellarytmillä. Seisotukevassahaara--asennossa.Siirry paluuliikkeenjälkeeneteenpäinjaasetu taastukevaanasentoon.
• Annatukikupinnojatakevyestimaatavasten.Seontarkoitettusuojaamaanterää maakosketukselta.
  • Vähennävaaraa,ettäraivattavamateriaali kiertyyteränympärille,noudattamallaseu-raaviaohjeita:

• Työskenteleainatäydelläkaasulla.
• Väistäraivattuamateriaaliapaluuliikkeen aikana.
• Pysäytämoottori, irrotavaljaatjaasetarai-vaussahamaahan, ennenkuinalatkasata raivattuamateriaalia.

Ruohontrimmaus trimmipäällä

Trimmaus

- Pidätrimmipäähiemanmaanpinnan yläpuolellajakallistasitä. Raivaussuoritetaansiimanpäällä. Annasiimantyöskennellävapaasti. Aläkoskaanpainasiimaa raivattavaanmateriaaliin.

• Siimallaonhelpporaivataruhotjarikka- ruohotseinien,aitojen,puidenjaistutustenviereltä,muttasevoimyösvaurioittaa puidenjapensaidenarkaakuortasekä aidantolppia.
- Vähennä kasvillisuusvaurioiden vaaraa lyhentämällä siima 10–12 cm:n pituiseksi ja vähennä moottorin käyntinopeutta.
- Trimmattaessajakaavittaessaeitulekäyttää täyttäkaasua, jottasiimakestäisipitempään ja trimmipää kuluisi vähemmän

Kaapiminen

- Kaapimistekniikallapoistetaankaikki epätoivottukasvillisuus. Pidätrimmipää hiemanmaanpinnanyläpuolellajakallistasitä. Annasiimanpääniskeämaahanpuiden, pylväiden, patsaidenjavastaavienvierustalta. HUOM! Tämäekniikkalisääsiimankulumista.

•Siimakuluunopeamminjasitäon syötettäväulosuseamminkivien,tiilien, betonien,metalliaitojenjne.lähellä työskenneltäessäkuinraivattaessapuiden ja puuaitojen vierustalta.

PERUSTEKNIKKA

Leikkuu

• Trimmionihanteellinentyökaluruohon leikkuuseenpaikoista,joihinonvaikea päästätavallisellaruohonleikkurilla.Pidä siimaamaanpinnansuuntaisestiruohoa leikattaessa.Vältäpainamastatrim-
• mipäätämaatavasten, koskasevoipila-tanurmikonjavaurioittaatyövälinettä.

•Vältäpitämästätrimmipäätäjatkuvasti maassatavallisenleikkuunaikana.Jatkuvakosketusvoivaurioittaajakuluttaa trimmipäätä.

Siivous

•Pyörivänsiimanpuhallusilmaavoidaan käyttäänopeaanjahelppoonpuhdistukseen. Pidäsiimapundistettavien pintojenpäälläniidensuuntaisestijaliikutatyövälinettäedestakaisin.

•Leikattaessajasiivottaessaonkäytettävätäyttäkaasuahyväntuloksen saamiseksi.

VAROITUS!Koneenkäyttäjäeikä kukaanmuukaansaayrittäävetää raivattuamateriaaliasivuumoottorintaiterälaitteenpyöriessä, sillä seurauksenavoiollavakavia vahinkoja.

Vahinkojenvälttämiseksipysäytä moottorijaterälaite,ennenkuin poistatterääkselinympärille kiertyneenmateriaalin.Kulmavaihdevoiollakuumakäytön aikanajajonkinaikaasenjälkeen. Koskettaminenvoiaiheuttaa palovamman.

VAROITUS!Varosinkoutuvia esineitä.Käytäainahyväksyttyjä silmänsuojaimia.Äläkoskaan nojaaterälaitteensuojuksenyi. Kivet,roskatyms.saattavatsinkou- tuasilmiinjaaiheuttaasokeutumi- sentaivakaviavahinkoja. Pidäasiaankuulumattomatetäällä. Lasten,eläinten,katsojienja avustajienonoltava15metrin turva---alueenulkopuolella.Pysäytä konevälittömästi,josjokulähestyy sitä.

Koneenkäyttöikävoilyhentyäjaonnetto-muusriskikasvaa,joskoneenkunnossapitoaeisuoritetaoikeallatavallajajos huoltoaja/taikorjauksiaeitehdääammattiatoisesti. Jostarvitsetlisäohjeita,ota yhteyshuoltokorjaamoon.

Kaasutin

Jonsered---tuotteesionsuunniteltuja valmistettuniin, ettäševähentäähaitallisia pakokaasuja. Kunmoottorionkuluttanut 8---10tankillistapolttoainetta, onmoottori ajettusisään. Varmistaaksesi, ettäšetoimii parhaallamahdollisellatavallajatuottaa mahdollisimmanvähänhaitallisiapakokaasujasisäänajovaiheenjälkeen, anna jälleenmyyjäsi/huoltoliikkeen (jollaon käytettävissäänpyörimisnopeusmittari) säätääkoneesikaasutin.

VAROITUS!Kokokytkinkotelon runkoputkineen on oltava asennettunaennenkoneenkäynnistystä, muussatapauksessakytkinsaattaa irrotajaaiheuttaahenkilövahinkoja

Toiminta

• Kaasutinohjaakaasullipasimenvälityk-sellämoottorinpyörimisnopeutta. Kaas-uttimessailmajapolttoaineskeskenään.
  •T---ruuvisääteleekaasuläpänperusasentoa joutokäynnillä. Kiertämällä T—ruuvia myötäpäiväänsaadaansuurempijoutokäyntinopeusjakiertämälläsitävastapäiväänsaadaanhitaampijoutokäyntinopeus.

Perussäätö

- Kaasuttimelletehdäänperussäätötehtaallakoekäytönyhteydessä.Hienosäätö onannettavapätevänhenkilönsuoritettavaksi.

HUOM!Josterälaitepyöriijoutokäynnillä, T---ruuviaonkierrettävävastapäivään, kunnesterälaitepysähtyy.

Suositeltujoutokäyntinopeus: Katsoluku Teknisettiedot.

Suositeltusuurinryntäyspyörimis- nopeus:

KatsolukuTeknisettiedot.

JoutokäynninThienosäätö

SäädäjoutokäyntijoutokäyntiruuvillaT,jos uusintasäätöontarpeen.KierräT---ruuvia ensinmyötäpäivään,kunnesterälaite alkaapyöriä.Kierräruuviasenjälkeen vastapäivään,kunnesterälaitepysähtyy. Joutokäyntinopeusonoikea,kunmoottori käytasaisestikaikissaasennoissa.Lisäksi säädössäonoltavahyvämarginaali pyörimisnopeuteen,jollaterälaitealkaa pyöriä.

Joutokäynti- ruuvillaT

Käynnistyskaasukierrosluvun säätö

Oikeankäynnistyskaasukierrosluvun asettamiseksionkaasukahvantakaosassa, kaapelinvieressäsätöruuvi. Tälläruuvilla (4mm:nkuusio)voidaankäynnistyskaasukierroslukuanostaatailaskea.

A 4 mm

Toimiseuraavasti:

1. Käytä konetta joutokäynnillä.
2. Painapuolikaasunlukitsinalasotsikon Käynnistys ja pysäytys alla annetun ohjeen mukaisesti.
3. Jos käynnistyskaasukierrosluku on liian matala (alle 4000 r/min), säätöruuvia A kierretään myötäpäivään, kunnes terälaite alkaapyöriä.KierrasenjälkeenA:ta myötäpäiväänvielä1/2kierrosta.
4. Jos käynnistyskaasukierrosluku on liian korkea, säätöruuvia Akierretäänvastapäivään, kunnesterälaitepysähtyy. Kierräsenjälkeen A: tamyötäpäiväänvielä 1/2 kierrosta.

VAROITUS!Josjoutokäyntiäei

voisäätääniin,etteiterälaite pyöri,otayhteysjälleenmyyjääsi/ huoltoliikkeeseesi.Äläkäytä konetta, ennen kuin se on sääd oikeintaikorjattu.

KUNNOSSAPITO

Laitteenja huoltotöiden turval- lisuus

Irrotasytytystulppaennenhuoltotöiden aloittamista(kaasuttimensäätöälukuunottamatta).

Äänenvaimennin

HUOM! Katalysaattorillavarustettu äänenvaimenninvähentäälisäksipakokaausujenhaitallisiaaineita.

Äänenvaimenninvaimentaaäänitasoaja ohjaapakokaasutkäyttäjästäpoispäin. Pakokaasutovatkuumiajavoivatsisältää kipinöitä, jotkavoivataiheutta jospakokaasutsuunnataankohtikuivaa japalavaamateriaalia. Äänenvaimentimetonvarustettuerityisellä kipinänsammutusverkolla.Onverkko puhdistettavakuukaudessa.Puhdistus käyparhaitenteräsharjalla.Josverkko onvioittunut,seonvaihdettava.Jos verkkotukkeutuuusein,sevoiolla merkkinäkatalysaattorintoiminnan heikentymisestä.Otayhteysjälleenmyyjääsiasiantarkistamiseksi.Josverkkoon tukkeutunut,koneylikuumenee,mistä seuraasylinteri--- jamäntävaurioita.

HUOM!Äläkoskaankäytäkonetta äänenvaimenninonhuonossakunnossa.

VAROITUS! Katalysaattoriäänenvaimenninonerittäinkuumasekä käytönaikanaettäpysäyttämisen jälkeen.Tämäkoskeemyösjoutokäyntiä.Kosketusvoiaiheuttaa palovammojaiholle.Huomioitulipalonvaara!

VAROITUS! Äänenvaimennin sisältää kemikaaleja, jotka saattavat ollakarsinogeenisiä.Vältäkosketustanäihinosiin,mikälikäsittelet vaurioitunutta äänenvaimenninta.

VAROITUS!Muista, että: Moottorin pakokaasut sisältävät hillimonoksidia.jokavoiaiheuttaa häkämyrkytyksen.Äläsiiskoskaan käynnistätaikäytäkonettasisällätai tiloissa.joissaonpuutteellinen ilmanvaihto. Moottorin pakokaasut ovat kuumia javoivatsisältääkipinöitäjotka voivat aiheuttaa tulipalon. Älä koskaankäynnistäkonettasisätilois- satailähellätulenarkaa materiaalia!

Sytytystulppa

Sytytystulpankuntoaheikentävät:

•Väärinsäädettykaasutin.

- Polttoaineenöljymäärävirheellinen(liian paljontaiväärääöljyä).

•Likainenilmansuodatin. Nämätekijätalheuttavatsytytystulpan kärkien karstoittumisen,mistävoiseuratakäyntihäiriöitäjakäynnistysongelmia.Jos koneentehoonheikko,jossitäonvaikea käynnistää,taijosjoutokäyntionlevotonta: tarkastaainaennenmuitatoimenpiteitä sytytystulppa.Jossytytystulppaon karstoittunut,puhdistasejatkasta samalleettäkärkivälion0,6mm.Sytytystulppaonvaihdettavasuunnilleenkuukaudenkäytönjälkeen,tarvittaessaikaisemmin. 0,6mm

HUOM!Käytäainasuositeltuasytytystulppaa!Vääräsytytystulppavoituhotamännän/sylinterin.

KUNNOSSAPITO

Ilmansuodatin

Puhdistamallailmansuodatinsäännöllises- tipölystäjaliastavältetäänseuraavat ongelmat:

•Kaasutinhäiriöt
•Käynnistysongelmat
• Tehonheikkeneminen
•Moottorinosienturhakuluminen
•Epätavallisenkorkeapoltoaineenkulutus

Puhdistailmansuodatin25tunninkäytön jälkeentaiuseammin, josolosuhteetovat poikkeuksellisenpölyiset.

Ilmansuodattimenpuhdistus Irrotailmansuodattimenkotelojapoista suodatin.Pesesepuhtaaksilämpimällä saippuavedellä.Varmista,ettäsuodatin on kuiva ennen takaisin asentamista. Pitkäänkäytössäolluttailmansuodatintaei saakoskaantäysinpuhtaaksi.Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on ainavaihdettava.

Kulmavaihde

Kulmavaihdeontehtaaltatoimitettaessa täytettysopivallarasvamäärällä. Ennen koneenkäyttöönottoaonkuitenkin tarkastettava,että3/4vaihteestaon täytetyrasvalla.KäytäJONSERED---erikoisrasvaa.

Vaihteistonvoiteluaineonyleensävaihdettavaainoastaanmahdollistenkorjausten yhteydessä.

Ruohoveitsen ja ruohoterän viilaus

VAROITUS!Pysäytäaina moottori, ennen kuin alat käsitellä terälaitetta.Sepyöriivieläkaasuliip- asimenvapauttamisenjälkeen. Varmista,ettäterälaiteontäysin pysähtynytjairrotajohtosytytystul- pasta,ennenkuinalatkäsitellä terälaitetta.

• Katsoviilausohjeetterälaitteenpakkauksesta.
• Teräjaveitsiviilataanyksihakkuisellalattaviilalla.
  •Viilaakaikkiasärmiäyhtäpaljonterän tasapainonsäilyttämiseksi.

VAROITUS!Hävitäainaterä, jokataipunut,vääntynyt,lohjennut, katkennut tai vioittunut muulla tavoin. Älä koskaan yritä oikaista vääntynyttäterääuudelleenkäytettäväksi. Käytä vain koneelle tarkoitettujaalkuperäisteriä.

Huoltokaavio

Seuraavassaonesitettyluettelokoneellesuoritettavistahuoltotoimista. Useimmatkohdista onkuvattukappaleessaHuolto.Käyttäjäsaatehdäänoastaansellaisiahuolto---ja kunnostustehtäviä,jotkaonkuvattutässäkyttöohjeessa.Laajemmattoimenpiteettulee antaavaltuutetunhuoltokorjaamontehtäväksi.

Kunnossapito	Päivittäiset toimenpiteet	Viikoittaiset toimenpiteet	Kuukausittaiset toimenpiteet
Puhdistakoneulkopuolelta.	X
Tarkasta,ettäkaasuliipasinjavarmistinovat turvallisessakäyttökunnossa.	X
Tarkasta,ettäpysäytintoimii.	X
Tarkasta,etteiterälaitepyörijoutokäynnillä.	X
Puhdista ilmansuodatin. Vaihda tarvittaessa.	X
Tarkasta,ettäterälaitteensuojusonehjäja etteisiinäolehalkeamia.Vaihdasuojus.jos siinäoniskunaiheuttamiapainaumiatai siinäonhalkeamia.	X
Tarkasta,ettätrimmipääonkunnossaja etteisiinäolehalkeamia.Vaihda trimmipäätarvittaessa.	X
Tarkasta,ettäterälaitteenlukkomutterion oikeinkiristetty.	X
Tarkasta,ettäruuvitjamutteritovatkireällä.	X
Tarkasta,etteimoottorissa,säiliössätai polttoaineputkissaolevuotoja.	X
Tarkastakäynnistinlaitekäynnistysnarulla.		X
Puhdistasytytystulppa.Irrotatulppaja tarkastakärkivali.Säädäkärkivaliksi0,6 mmtaivaihdasytytystulppa.Varmista,että sytytystulppaonvarustettunk.radiohäiriöidenpoistolla.		X
Puhdistakaasuttimenulkopintaja ympäristö.		X
Tarkasta,että3/4kulmavaihteestaon täytettyvoiteluaineella.Lisäätarvittaessa erikoisrasvaa.		X
Tarkasta,ettäpolttoainesuodatineiole likainentaipolttoaineletkussaolehalkea-miataimuitavaurioita.Vaihdatarvittaessa.			X
Tarkastakaikkikaapelitjaliitännät.			X
Tarkastakytkimen,kytkinjoustenjakytkinrum-mun kuluminen. Vaihdata tarvittaessa valtuutetussa huoltokorjaamossa.			X
Vaihdasytytystulppa.Varmista,että sytytystulppaonvarustettunk.radiohäiriöidenpoistolla.			X
Tarkastajapuhdistaaänenvaimentimen mahdollinenkipinänsammutusverkko.			X

TEKNISETTIEDOT

Teknisettiedot
	BC 2128
Moottori
Sylinteritilavuus, cm^3	28
Sylinterihalkaisija,mm	35
Iskunpituus, mm	28,7
Joutokäyntinopeus,r/min	2800---3200
Suositeltu suurinryntäysnopeus,r/min	10000
Käyttöakselin pyörimisnopeus, r/min	8000
ISO8893--- standardinmukainenenimmäisteho,kW	0,8
Katalysaattoriäänenvaimennin	Kyllä
Kierrosluvun mukaan säätyvä sytytysjärjestelmä	Kyllä
Sytytysjärjestelmä
Sytytystulppa	Champion RCJ-8Y
Kärkiväli, mm	0,6
Polittoaine---/voitelujärjestelmä
Polittoainesäiliöntilavuus,litraa	0,4
Paino
Paino,ilmanpolttoainetta,terälaitettajasuojusta,kg	4,8
Melupäästöt
(ks.huom.1)
Äänentehotaso, mitattudB(A)	109
Äänentehotaso, taattu L_WA dB(A)	114
Äänitasot
(ks.huom.2)
Ekvivalentti äänenpainetaso käyttäjänkorvantasalla mitattunastandardienENISO11806jaISO22868 mukaan, dB(A)
Varustetturuohoterällä(alkuperäinen)	100
Varustettutrimmipäällä(alkuperäinen)	100
Tärinätasot
(ks.huom.3)
Kahvojen vastaavattärinätasot( a_hv,eq )mitattuna standardienENISO11806 jaISO22867 mukaan,m/s ^2
Varustetturuohoterällä(alkuperäinen),vasen/oikea	3,5/3,1
Varustettutrimmipäällä(alkuperäinen),vasen/oikea	7,7/7,4
Huom. 1: Melupäästö ympäristöön äänentehona ( L_WA )EY--direktiivin2000/14/EG mukaisesti mitattuna. Koneen ilmoitettu äänen tehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänen tehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin erikoneidenvälillädirektiivin2000/14/EYmukaisesti.
Huom. 2: Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinenhajonta (vakiopoikkeama)on1dB(A).
Huom. 3: Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama)on 1m/s ^2 .

Malli BC 2128 (M10 LH akselivarsikierre) - Terien/veitsiterien keskireikä, ∅ 25,4 mm
HyväksytytlisävarusteetTyyppiTerälaitteen/suojus,tuotenro
Ruohoterä/ruohoveitsiGrass	255--41inch5040013--03/54(∅ 2504--hampainen)	50817--03
Trimmipää	T25 (∅ 2,4-2,7 mm siima)	537 33 83-06 / 545 08 17-03
Muoviveitset	Tricut 300 mm(erillistenterienosanumeroon5310177-15)	531 00 38-11 / 545 08 17-03
Tukikuppi	Kiinteä	--

VAATIMUSTENMUKAISUUSVAKUUTUS

EY--vaatimustenmukaisuusvakuutus( KoskeeainoastaanEurooppaa)

Me, Husqvarna AB, SE-561 82 Huskvarna, Ruotsi. puh.: [phone], vakuutamme yhteisön valtuutettuna edustajana, että Jonssered BC 2128 ruohoraivuri alkaen vuoden 2009 sarjanumeroista(vuosionilmoitettuarvokilvesääennensarjanumeroa)onvalmistettu noudoattaan seuraavaa NEUVOSTON DIREKTIIVIA:

1. toutokuuta2006“koskienkoneita”2006/42/EY.

2. joulukuuta 2004 "sähkömagneettistayhteensopivuutta koskeva" direktiivi 2004/108/EY, sekäsennytvoimassaolevatlisäykset.

3. toukokuuta 2000 "koskien melupäästöä ympäristöön" 2000/14/EY, liite V. Katso melupäästöjäkoskevattiedotluvustaTeknisettiedot.

Seuraaviastandardejaonsovellettu:ENISO12100--1/A1:2009,ENISO12100--2/A1:2009, CISPR12:2007,EN11806:2008.

SMPSvenskMaskinprovningAB,Fyrisborgsgatan3,SE--75450Uppsala,Ruotsi,on suorittanutHusqvarnaAB:Ilevapaaehtoisentyyppitarkastuksen.Sertifikaattiennumerot ovat:SEC/09/2045.

01.11.2009

RonnieE.Goldman,Suunnittelupäällikkö HusqvarnaAB:nvaltuutettujateknisestä dokumentaatiostavastaavaedustaja

Siimanvaihtaminen
1		3
4
6	7		8
9

SYMBOLFORKLARING

Symboler
