BRUKSANVISNING BC 2128 JONSERED

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du anväder maskinen.

VARNING:Röjsågar,buskröjare ochtrimmerskanvarafarliga! Slarvigtellerfelaktigtanvändande kanresulteraiallvarligaskador ellerdödsfallföranvändareneller andra.

Läsigenombruksanvisningen noggrantochförstäinnehålet innanduanvändermaskinen.

Användalltid:

- Skyddshjälmdärdetfinnsriskför fallandeföremål

•Hörselskydd

•Godkändaögonskydd

Max.varvtalpäutgäendeaxel, rpm

Varningförutslungadeföremål ochrikoschetter.

Användareavmaskinenska underarbetetsgångsetill attingamänniskorellerdjur kommernärmareän15meter.

Maskinerutrustademed gräsklingakankastavåldsamtåt sidannärklingankom taktmedfastaföremål.Klingan kanåstadkommaamputeringav armarochben.Hållaalltidmänniskorochdjurminst15meterbort frånmaskinen.

Pilmarkeringarsomangergränser förhandtagsfästetsplacering.

Användalltidgodkändaskyddshandskar.

Användhalkfriaochstadiga stövlar.

Avseddendastföricke---metallisk flexibelskärutrustning, dvs trimmerhuvudmedtrimmerlina.

Dennaproduktöverensstämmer medgällandeEG---direktiv.

Bulleremissionertil omgivningenenligt EuropeiskaGemenskapens direktiv. Maskinens emission angesikapitelTekniska dataochpådekal.

Ljudtrycknivåvid7,5meter

Användblyfribensinoch tvåtaktsoljablandadi proportionen2%.

Övrigapåmaskinenangivnasymboler/de-kaleravserspecifikakravförcertifieringar påvissamarknader.

Stängavmotorngenomatttrycka inochhållastoppkontaktenintryckt i stoppläge tills motorn stannar. OBS!Stoppkontaktenåtergår automatiskttillstartläge.Föratt undvikaofrivilligstart,måstedärför alltidändhattenavlägsnasfrån tändstiftet vid montering, kontroll och/ellerunderhåll.

Regelbundenrengöringkrävs.

Okulärkontroll.

Godkändaögonskyddmåste användas.

INNEHÅLL

Innehåll

SYMBOLFÖRKLARING

Symboler2.

INNEHÄLL

Innehåll3.

Innanstartmåsteföljandeobserveras:3

VADÄRVAD?

Vadärvad?4.

ALLMÄNNASÄKERHETSINSTRUKTIONER

Viktigt 5

Personligskyddsutrustning ..... 5

Maskinenssäkerhetsutrustning ..... 6

Skärutrustning 8

MONTERING

Monteringavstyre 10

Monteringavaxelremochfäste ..... 10

Montering av klinga och trimmerhuvud 11

Monteringavklingskydd,gräsklinga

ochgräskniv 11

Monteringavtrimmerskyddoch

trimmerhūvud 12

BRÄNSLEHANTERING

Bränslesäkerhet 13

Drivmedel 13

Tankning 14

STARTÖCHSTOPP

Kontrollförestart 15

Startochstopp 15

ARBETSTEKNIK

Allmännaarbetsinstruktioner ..... 17

UNDERHÅLL

Förgasare 20

Ljuddämpare 21

Tändstift 21

Luftfilter22

Vinkelväxel 22

Filning av gräskniv och gräsklinga ... 22

Underhållsschema 23

TEKNISKADATA

Tekniska data 24

EC-deklarationomöverensstämmelse

(GällerendastförEuropa) 25

Innanstartmåsteföljande observeras:

Läsigenombruksanvisningennoggrant.

VARNING: Underingaförhållandenfärmaskinensursprungliga utormningändrasutantillständ fråntillverkaren. Användalltid originaltillbehör. Ickeauktoriserade ändringaroch/ellertillbehörkan medföraallvarligaskadoreller dödsfallförförarenellerandra.

VARNING:Enröjsåg,buskröjare ellertrimmerkanfelaktigteller slarvigtanvändvaraettfarligt redskap,somkanorsakaallvarliga skadorellerdödsfallföranvändarenellerandra.Detärmycket viktigtattduläserochförstår innehålletidennabruksanvisning.

WARNING:Långvarigexponering förbullerkangebestående hörselskador.Använddärföralltid godkändähörselskydd.

Jonseredarbetarständigtmedatt

vidareutvecklasinaprodukteroch

förbehållersigdärförrättentilländringar

föregåendemeddelande.

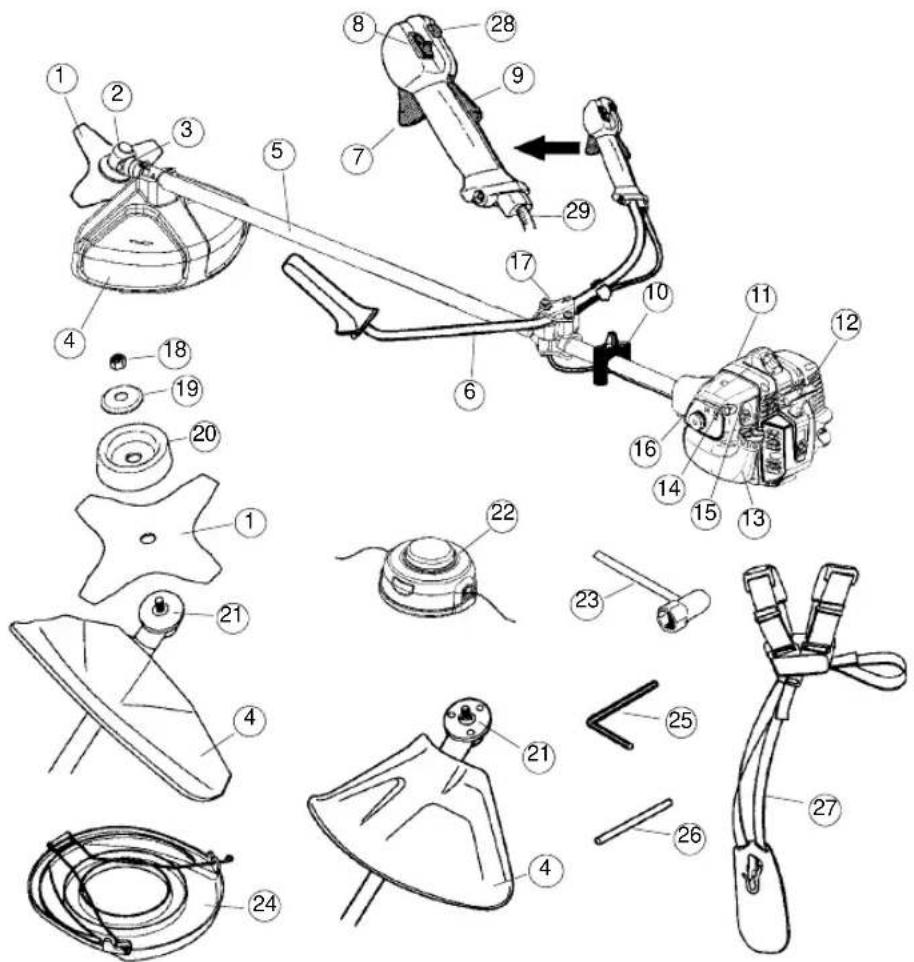

1.Klinga16.Luftfilterkäpa
2. Päfyllningavsmörjmedel, 17. Handtagsjustering vinkelväxel
3.Vinkelväxel18.Låsmutter
4.Skyddförskärutrustning19.Stödfläns
5.Riggrör
6.Styre
7.Gasreglage
8. Stoppkontakt
9.Gasreglagespärr
10.Axelremsfäste
11. Cylinderkåpa
12.Starthandtag
13.Bränsletank
14.Chokereglage
15.Bränslepump
20.Stödkopp
21.Medbringare
22. Trimmerhuvud
23.Klingmutternyckel
24. Transportskydd
25.Insexnyckel
26.Låspinne
27.Axelrem
28.Startgasknapp
30.Bruksanvisning

29.Justeringavgasvajer

30

ALLMÄNNASÄKERHETSINSTRUKTIONER

Viktigt

VIKTIGT!Maskinenärendastkonstruerad förgrästrimning.Deendatillbehördufår användamotorenhetensomdrivkällatillär de skärutrustningar vi rekommenderar i kapiteTekniskadata.Användaldrig maskinenomduärtrött,omduhardruckit alkoholelleromdutamediciner,somkan påverkadinsyn,dittomdömeellerdin kroppskontroll.Använd aldrig maskinen vid extremaklimatförhållandensåsomsträng kylaellemycketvarmtoch/ellerfuktigt klimat.Använd personlig skyddsutrustning.SeanvisningarunderrubrikPersonlig skyddsutrustning.Använd aldrig en maskin sommodifieratssäattdenejlängre överensstämmemedoriginalutförandet.Användaldrigenmaskinsomärfelaktig.Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning.Vissa underhålls-ochserviceåtgärderskall utförasavtränadeochkvalificerade specialister.Se anvisningar under rubrik Underhåll.Samtliga käpor och skydd måste vara monterade före start.Se till att tändhatt ochtändkabeläroskadadeförattundvika riskförektriskstöt.Användareav maskinenskasetillattingamänniskoreller djurunderarbetetkommernärmareän15 meter.Dåfleraanvändarearbetarmed sammaarbetsställeskasäkerhetsavständet varaminstdubblaträdlängden,dockminst 15meter.

VARNING: Dennamaskinalstrar underdriftettelektromagnetiskt fält. Dettafältkanundervissa omständighetergepäverkanpå aktivaellerpassivamedicinska implantat. Förattreducerarisken förallvarligaellerlivshotande skadorrekommenderarvidärför personermedimplantatattrådgöra medläkaresamttillverkarenavdet medicinskaimplantatetinnandenna maskinanvänds.

VARNING: Enfelaktigskärutrustningellerenfelaktigtfiladklingakan ökariskenförolyckor.

VARNING: Tillåtaldrigbarnatt användaellervarainärhetenav maskinen. Eftersommaskinenär utrustadmedåterfjädrandestoppkontakt och kan startas med låg hastighetochkraftpåstarthandtaget, kan ävensmåbarmundervissa omständigheter åstadkomma den kraftsombehövsförattstarta maskinen. Dettakaninnebärariskför allvarlig personskada. Avlägsna därförtändhattennärmaskineninte ärunderuppsikt.

Personligskyddsutrustning

VIKTIGT!Enröjsåg,buskröjareeller trimmerkanfelaktigtellerslarvigtanvänd varaettfarligtredskap,somkanorsaka allvarligaskadorellerdödsfallföranvändarenellerandra. Detärmycketv läser och förstår innehålet i denna bruksanvisning. Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerarinteskaderisken,menden reducerar effekten av en skada vid ett olyckstillbud.Bedinåterförsäljareomhjälp vidvalavutrustning.

WARNING: Varalltiduppmärksam påvarningssignalerellertillropnär hörselskyddanvänds. Tagalltidav hörselskyddensåsnartmotorn stoppats.

HJÄLM

Hjälmskaanvändasomröjningsstammarnaärhögreän2m.

HÖRSELSKYDD

Hörselskyddmedtillräckligdämpeffekt skaanvändas.

ÖGONSKYDD

Godkändaögonskyddskallalltid användas.Användsvisirmåsteäven godkändaskyddsglasögonanvändas. Medgodkändaskyddsglasögonmenas desomuppfyllerstandardEN166för EU---länder.

HANDSKAR

Handskarskaanvändasnärdetbehövs,t exvidmonteringavskärutrustning.

ktigtattdu

ALLMÄNNASÄKERHETSINSTRUKTIONER

STÖVLAR

Användhalkfriaochstadigastövlar.

KLÄDSEL

Användrivstarktmaterialiklädselnoch undvikalltförvidaklädersomlätthakar fastirisochgrenar. Användalltidkraftiga långbyxor. Bärintesmycken, kortbyxor ellersandalerochgåintebarfota. Setill atthåretintehängernedanföraxlarna.

FÖRSTAFÖRBAND

Förstaförbandskaalltidfinnastillhands.

Maskinenssäkerhetsutrustning

Idettaavsnittförklarasvilkamaskinens säkerhetsdetaljerär, vilkenfunktiondehar samthurkontrollochunderhållskall utförasförattsäkerställaattdeäri funktion. SekapitelVadärvad?, föratt hittavardessadetaljerärplaceradepådin maskin.Maskinenslivslängdkanförkortas ochriskenförolyckorkanökao underhållavmaskineninteutförspårätt sättochomserviceoch/ellerreparationer inteutförsfackmannamässigt. Omdu behöverytterligareupplysningarkontakta närmasteserviceverkstad.

VIKTIGT!Allserviceochreparationav maskinenkräverspecialutbildning.Detta gäller särskilt maskinens säkerhetsutrustning. Ommaskineninteklaramågonavnedan listadekontrollerskaduuppsökadin serviceverkstad.Ettköpavnågonavvåra produktergaranterarattdukanfåen fackmannamässigreparationochservice utförd. Om inköpsstället för maskinen inte är enavråraservandefackhandlare,fråga demeftemärmasteserviceverkstad.

VARNING: Användaldrigen maskinmeddefektsäkerhetsutrustning. Maskinenssäkerhetsutrustningskakontrollerasochunderhållas som beskrivits i detta avsnitt. Om din maskin inte klarar allakontrollernaskaserviceverkstad uppsökasförreparation.

Gasreglagespärr

Gasreglagespärrenärkonstrueradatt förhindraofrivilligaktiveringavgasreglaget. Närspärren (A) trycksnerihandtaget (=närmanhålleromhandtaget)frikopplasgasreglaget(B).Närgreppetom handtagetsläppsåterställesbåde gasreglagetsamtgasreglagespärrentill sinarespektiveursprungslägen.Dettasker viatvåavvarandraoberöendereturfjäder-system.Dettalägeinnebärattgasreglaget automatisktlåsespåtomgång.

Kontrolleraattgasreglagetärlåsti tomgångslägenärgasreglagespärrenäri sittursprungsläge.

Tryckingasreglagespärrenochkontrollera attdenåtergårtillsittursprungslägenär densläpps.

Kontrolleraattgasreglagetochgasreglagespärrengårlättsamtattderasreturfjädersystemfungerar.

SeanvisningarunderrubrikStart.Starta maskinenochgefullgas.Släppgasreglagetochkontrolleraattskärutrustningen stannarochattdenförblirstillastående. Omskärutrustningenroterarmedgasreglagetitomgångslägeskaförgasarens tomgångsjusteringkontrolleras.Se anvisningarunderrubrikUnderhåll.

Stoppkontakt

Stoppkontaktenskaanvändasföratt stängaavmotorn.

Skyddförskärutrustning

Dettaskyddäravsettattförhindraattlösa föremåslungasivägmotanvändaren. Skyddetförhindrarocksåanvändaren frånattkommaikontaktmedskärutrustning

Kontrolleraattskyddetäroskadatochfrittfrån sprickbildning. Byt skydd om det utsatts för slagellerharsprickor.Användalltidrekom-menderat skydd för den specifika skärutrust-ningen.SekapitelTekniskadata.

VARNING: Underinga omständigheterfårnågonskäru-trustninganvändasutanatt godkäntskyddmonterats.Se kapitel Tekniskadata.Omfeleller defektskyddmonteras,kandetta orsakaallvarligpersonskada.

Användningavfelaktigtlindadlinaeller felaktigskärutrustningökarvibrationsnivån. SeanvisningarunderrubrikSkärutrustning.

VARNING:Överexponeringav vibrationerkanledatillblodkärls---ellernervskadorhospersonersom harblodcirkulationsstörningar. Uppsökläkareomniupplever kroppsligasymptomsomkan relaterastillöverexponeringav vibrationer.Exempelpåsådana symptom är; domningar, avsaknad av känsel, "kittlingar", "stickningar", smärta, avsaknad eller reducing av normal styrka, förändringar i hudens färgellerdessyta.Dessasymptom uppträdervanligtvisifingrar,i händerellerihandler.

Snabbutlösning

Framtillfinnsenlättåtkomligsnabbutlösning somsäkerhetsåtgärdommotornfattareld ellervidannansituationdådetgälleratt frigörasigfrånmaskinenochaxelremmen. SeanvisningarunderrubrikInpassningav axelrem.

Kontrolleraattaxelremmenremmarärrätt placerade. Näraxelremmenochmaskinen ärjusterade, kontrolleraattaxelremmen snabbutlösningfungerar.

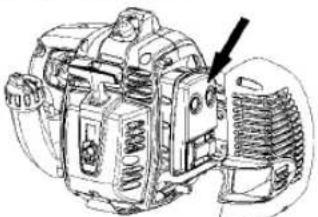

Ljuddämpare

Ljuddämparenärkonstrueradförattgeså lågljudnivåsommöjligtsamtförattleda bortmotornsavgaserfrånanvändaren.

OBS!Ljuddämpareutrustadmedkatalysatorärävenkonstrueradförattreducera skadligaämneniavgaserna.

ALLMÄNNASÄKERHETSINSTRUKTIONER

lländermedvarmtochtortklimatär riskenförbränderpåtaglig.Vihardärför utrustatvissaljuddämparemedettsk. gnistfångarnät.Kontrolleraomdinmaskins ljuddämpareharettsådantnät.

Ljuddämparens bultar

Förljuddämpareärdetmycketviktigtatt instruktionernaförkontroll,underhälloch serviceföljs.Användaldrigenmaskinsom harendefektljuddämpare.

Kontrolleraregelbundetattljuddämparen sitterfastpåmotorn.

VARNING: Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gällerävenvidtomgångskörning. Beröring kan orsaka brännskador påhuden. Varuppmärksampå brandfaran!

WARNING: Ljuddämparen innehållerkemikaliersomkanvara cancerframkallande. Undvikkontakt meddessakemikalierifall ljuddämparenskullegåsönder.

VARNING: Tälpålt Motornsavgaserinnehållerkolmonoxidvilketkanorsakakolmonoxidförgiftning.Startaellerkördärför aldrigmaskineninomhus,ellerdär luficirkulationen är bristfällig. Motornsavgaserärhetaochkan innehållagnistorvilkakanorsaka brand. Starta därför aldrig maskinen inomhusellemäraeldfängt material!

Låsmutter

Förvisstypavskärutrustninganvänds läsmutterförfastsättning.

Vidmontering, dragåtmutternmot skärutrustningensrotationsriktning. Vid demontering, lossamutterniskärutrustningensrotationsriktning. (OBS!Mutternär vänstergängad.) Dragåtmutternmed hylsnyckeln.

Detta avsnitt behandlar hur du genom korrektunderhållsamtgenomanvändning avkorrekttypavskärutrustning:

• Reducerar maskinens kastbenägenhet.
  •Erhållermaximalskärprestanda.
• Okar skärutrustningens livslängd.

VIKTIGT!

Använd endast skärutrustning tillsammans meddetskyddsomvirekommenderar!Se kapite!Tekniskadata.

Se skärutrustningens anvisningar för korrekt laddningavlinaochvalavrättlindiameter.

Hållklingansskärtändervälochkorrekt skärpta!Följvårarekommendationer.Se äveninstruktionpåklingförpackningen. Hållkorrektskränkning!Följvårainstruktionerochanvändrekommenderadfilmall.

VARNING: Stannaalltidmotorn innanduarbetarmednågotpå skärutrustningen. Dennafortsätter attroteraävensedangasreglaget släppts. Kontrolleraattskärutrustningenharstannatheltochtag bortkabelnfråntändstiftetinnan dubörjarmednågotarbetepå den.

WARNING: Enfelaktigskäru-trustningellerenfelaktigtfilad klingaökarriskenförkast.

ALLMÄNNASÄKERHETSINSTRUKTIONER

Skärutrustning

Gräsklingaochgräskniväravseddaatt användasförröjningavgrövregräs.

Trimmerhuvudäravsettförgrästrimning.

Grundregler

Användendastskärutrustningtillsammans meddetskyddsomvirekommenderar!Se kapitelTekniskadata.

Hållklingansskärtändervälochkorrekt skärpta!Följvårainstruktionerochanvänd rekommenderadfilmall.Enfelskärpteller skadadklingaökarriskenförolyckor.

Kontrolleraskärutrustningenmedavseende påskadorochsprickbildning.Enskadad skärutrustning ska alltid bytas ut.

Filningavgräsknivochgräsklinga

• Seskärutrustningensförpackningför korrektfilning.Klinganochknivenfilas medenenkelgradigflatfil.
• Filaallaeggarlikamycketförattbevara balansen.

VARNING: Kasseraalltiden klingasomärböjd, skev, spräckt, brusten eller skadad på något annat sätt. Försökaldrigattriktaenskev klingafömyanvändning. Använd endastoriginalklingoravföreskriven typ.

Trimmerhuvud

VIKTIGT!

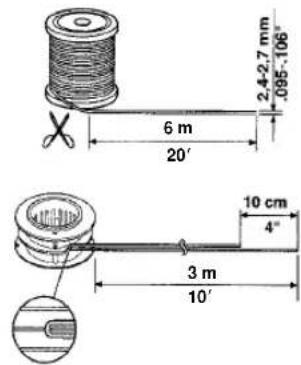

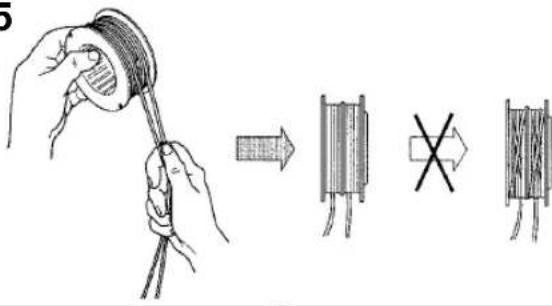

Sealltidtillatttrimmerlinanlindashårtoch jämntrunttrumman,annarsuppstår hälsofarligavibrationerimaskinen.

- Användendastdetrimmerhuvudenoch trimmerlinorsomrekommenderas. Se kapitel Tekniskadata.

• Generelltfordrarenmindremaskinsmå trimmerhuvudenochviceversa. Detta pågrundavattvidavverkningmedlina måstemotornslungautlinanradielltfran trimmerhuvudetsamtävenmöta motståndetfråndetgrässomavverkas.
• Linanslängdärocksåviktig. Enlängre linafordrarstörremotorstyrkaänen kort, vidsammadiameterpålinan.
• Setillattdenknivsomsitterpåtrimmerskyddetärintakt.Denanvändsför attskäraavlinantillrättlängd.
• Förattfåenlängrelivslängdpålinan kandenläggasivattenettpardygn. Linanblirdåsegareochhållerlängre.

MONTERING

OBS: Säkerställattenhetenärkorrekt monteradenligtanvisningarnaidenna handbok.

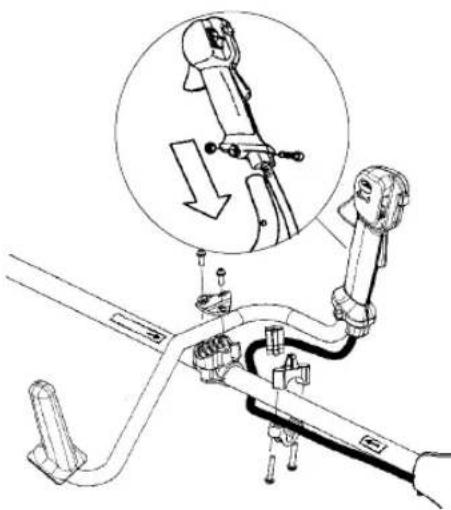

Monteringavstyre

•Demonteraskruvenvidbakredelenav gashandtaget.
- Förpågashandtagetpästyretshögra del(sebild).
- Passainhäletförfästskruvenihandtagetmedhäletistyret.
- Återmonteraskruvenihåletvidbakre delenpåhandtaget.
- Skruvainskruvengenomhandtagetoch styret. Dragåt.
•Monterafästdetaljernaenligtbild.

• Handtagsfästetmästevaramonterat mellanpilmarkeringarnapåriggröret.
• Drasedanätallaskruvarordentligtmed insexnyckeln.

Monteringavaxelrem

VARNING: Vidarbetemed röjsågskadenalltidhakasfasti axelremmen. Annarskanduinte manövreraröjsågensäkertochdet- takanorsakaskadapådigsjälvel- lerandra. Användaldrigenaxelrem medtrasigsnabbutlösning.

Justeringaravaxelremmenochhandtaget måstegörasmedmotornavstängdinnan maskinenanvänds.

Monteringava xelremsfäste

• Placeradetövreaxelremsfästetpå ovansidanavriggröretochdetundre axelremsfästetpåundersidanav riggröret. Passainskruvhålenmot varandra. Fästetmåsteplacerasovanför pilenpåriggröret, sebilden.
  OBS!Fästgasvajernifästetsundredel innanskruvarnadrasåt.
  •Sättitväskruvaridetväskruvhålen.
• Fästaxelremsfästetgenomattdraåt skruvarnamedinsexnyckeln.

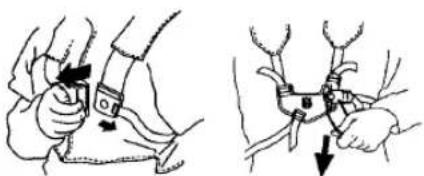

Inpassningavaxelrem

•Framtillfinnsenlättåtkomligsnabbutlösning.Använddenommotornfattareldellerinågonannannödsituation,när detgällerattsnabbtgörasigfrifrånaxelremochmaskin.

• Envälinpassadseleochmaskinunderlättararbetetavsevärt.
• Tagpäaxelremmen.Justeraaxelremmen förbästaarbetsställning.Spännsidoremmarnasåattlyngdenblirjämnpåbåda axlarna.

OBS!DukanbehövaflyttaaxelremsfästetpäaxelInföratterhållarättbalans hosmaskinen.

Låtskärutrustningenvilalättmotmarken. Omgräsklingaanvändsskalldennabalanseranågondmövermarkenförattundvika kontaktmedstenarochdylikt.Flytta upphängningsöglanförattfärättbalanspå röjsågen.

Monteringavklingaoch trimmerhuvud

- Vidmonteringavskärutrustningärdetytterstviktigtattmedbringarens/stödlänens styminghamnarrättiskärutrustningens centrumhäl.Felaktigtmonteradskärutrustningkanorsakaallvarligoch/ellerlivshotandepersonskada.

omständigheterfårnågonskäru-trustninganvändasutanatt godkäntskyddmonterats.SekapitelTekniskadata.Omfelellerdefektskyddmonteras,kandettaorsakaallvarligpersonskada.

VIKTIGT!

Förattfåanvändagräsklingamästemaskinenvarautrustadmedrättstyre, klingskyddochaxelrem.

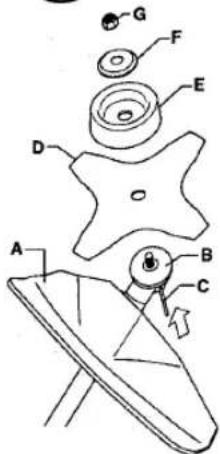

Monteringavklingskydd, gräsklingaochgräskniv

•Klingskyddet/kombiskyddet(A)krokasfast ifästetpårigröretochfixerasmeden skruv. OBS!Användrekommenderatklingskydd. SekapitelTekniskadata.
- Monteramedbringare(B)påutgående axel.
• Vridruntklingaxelntillsettavmedbringarenshålsammanfallermedmotsvarande håliväxelhuset.
•Förinläspinnen(C)ihåletsäattaxeln läses.
- Placeraklingan(D), stödkopp(E) och stödfläns(F) påutgåendeaxel.
- Monteramuttern(G).Mutternskalldrasåt medettmomentav35--50Nm(3,5--5 kpm).Användhylsnyckelniverktygssatsen. Håll i nyckelns skaft så nära klingskyddetsommöjligt.Mutterndrasätnär nyckelnförsmotrotationsriktningen (OBSIvänstergängad).

Monteringavtrimmerskyddoch trimmerhuvud

- Monteratrimmerskydd(A)förarbete medtrimmerhuvud. Trimmerskyddet/kombiskyddetkrokasfastifästetpå riggröretochfixerasmedenskruv(D).

• Monteramedbringare(B)påutgående axel.
  •Vridruntklingaxelntillsettavmedbringarenshålsammanfallermedmotsvarandehåliväxelhuset.
  •Förinlåspinnen(C)ihåletsåattaxeln läses.
  •Gängapåtrimmerhuvudet(H)mot rotationsriktningen.

•Demonteringskeriomvändordningsföljd.

BRÄNSLEHANTERING

Bränslesäkerhet

1. Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta.
2. Om du spillt bränsle på dig själv eller dinakläder,bytkläder.Tvättadekroppssdelarsomvaritikontaktmedb Användtvålochvatten.
3. Ommaskinenläckerbränsle. Kontrollera regelbundetefterläckagefråntanklock ochbränsleledningar.
   Transportochförvaring
   •Förvaraochtransporteramaskinenoch bränsletsåatteventuelltläckageoch ångorinteriskerarattkommamedgnistorelleröppenläga,exempelvisfrånelmaskiner,elmotorer,elkontakt-er/strömbrytareellervärmepannor.
4. Vidförvaringochtransportavbränsles skaförändamåletspecielltavseddaoch godkändabehållareanvändas.
5. Vidlängretidsförvaringavmaskinska bränsletankentömmas.Hörmed närmastebensinstationvardukan göradigavmedbränsleöverskott.
6. Setillattmaskinenärvälrengjordoch attfullständigserviceärutfördinnan långtidsförvaring.
7. Skärutrustningenstransportskyddska alltidvaramonteratundertransporteller förvaringavmaskinen.
8. Förattundvikaofrivilligstartavmotorn, skaalltidtändhattenavlägsnasvid långtidsförvaring,ommaskinenejär underuppsiktochvidallaförekommandeserviceåtgärder.
   •Säkramaskinenundertransport.

WARNING: Varförsiktigvid hanteringavbränsle. Tänkpå hæpås- dialningsrisker.

Drivmedel

OBS!Maskinenärförseddmeden tvåtaktsmotorochmåstealltidköraspåen blandning av bensin och tvåtaktsmotorolja. För att säkerställa rätt blandningsförhållande ärdetviktigtattnoggrantmätaden oljemängdsomskallblandas.Vidtillblandning av små bränslemängder inverkar ävensmåfelaktigheterioljemängden kraftigt på blandningsförhållandet.

VARNING: Bränsleoch bränsleångorärmycketbrandfarligaochkangeallvarligaskadorvid inandningochhudexponering. Vardärförförsiktigvidhanteringav bränsleochsörjförgodluftventilationvidbränslehantering.

Bensin

OBS!Användalltidoljeblandadkvalitetsbensin(minst90oktan).Därmiljöanpassadbensin,s.k.alkylatbensinfinns tillgängligskallsådananvändas.

ontakt

• Rekommenderatlägstaoktantalär90.Om man kör motorn på bensin med ett lägre oktantalän90kansåkalladspikning uppträda.Dettaledertillökadmotortemperatur,somkanorsakasvåramotorhaverier.
• Vidarbetemedkontinuerligthöga varvtalrekommenderashögreoktantal.

Tvåtaktsolja

• Förbästaresultatochfunktionanvänd JONSEREDtvåtaktsolja, somärspeciellt framtagenförväratvåtaktsmotorer. Blandningsförhållande1:50(2%).
• OmJONSEREDtvåtaktsoljaejfinns tillgängligkanannantvåtaktsoljaavhög kvalitetochavseddförluftkyldamotorer användas. Kontaktadinåterförsäljarevid valavolja. Blandningsförhållande 1:33 (3%).
• Användaldrigtvåtaktsoljaavseddför vattenkyldautombordsmotorer,s.k. outboardoil.
• Användaldrigoljaavseddförfyrtaktsmotorer.

Bensin, liter	Tvåtaktsolja,liter
	2%(1:50)	3%(1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

BRÄNSLEHANTERING

Blandning

• Blandaalltidbensinocholjaienren behållaregodkändförbensin.
  •Börjaalltidmedattfyllainhälftenav bensinensomskalltillblandas.Fyll därefterihelaoljemängden.Blanda (skaka) bränsleblandningen. Fyll återståendemängdbensin.
• Blanda(skaka)brånsleblandningen omsorgsfulltinnanmaskinensbränsletankfylls.

• Blandaintebränsleförmeränmax1 månadsbehov.
• Om maskinen inte används under en längretidskallbränsletankentömmasoch rengöras.

VARNING: Katalysatorljuddämparenblir mycket het såväl vid användningsomefterstopp. Dettagäller ävenvidtomgångskörning. Var uppmärk-sampåbrandfaran, specielltvidhanteringnärabrandfarligaämnenoch/ellergaser.

Tankning

VARNING: Följandeförsiktighetsåtgärderminskarbrandrisken: Rökinteellerplaceranågotvarmt föremålinärhetenavbränsle. Tankaaldrigmedmotornigång. Stannamotornochlätdensvalna någraminuterföretankning. Öppnatanklocketsaktavid bränslepåfyllningsåatteventuellt övertrycksaktaförsvinner. Dragåttanklocketnogaefter tankning. Flyttaalltidmaskinenfråntankningsplatsenförestart.

- Torkarentrunntanklocket. Föroreningari tankenorsakardriftstörningar. - Setillattbränsletärvälblandatgenomatt skakabehållareninnantankenfylls.

Min.3m

STARTOCHSTOPP

Kontrollförestart

- Kontrolleraklingansåattsprickorintehar uppståttitandbottnarellervidcentrumhålet. Vanligaste orsaken till att sprickorbildasärattskarpahömi tandbottnarna har uppstått vid filning eller attklingananväntsmedslöatänder. Kasseraklinganomsprickorkan upptäckas.

kas.

- Kontrollera stödflänsen så att inga sprickor har uppstätt på grund av utmattning eller förhärdåtdragning.Kasserastödflänsen omsprickorkanupptäckas.

- Setillattlåsmutterninteförlorarsin låskraft. Mutterlåsningenskahaett läsmomentpåminst1,5Nm. Låsmutternsåtdragningsmomentskavarapå 35---50Nm.

- Kontrolleratrimmerhuvudetochtrimmerskyddetsåattdeäroskadadeoch friafrånsprickbildning. Byttrimmerhuvud eller trimmerskydd om de utsatts för slagellerharsprickor.

- Användaldrigmaskinenutanskydd ellermeddefektskydd. - Samtligakåporskallvarakorrekt monteradeochfelfriaförestartav maskinen.

Startochstopp

VARNING:Komplettkopplingskåpamedriggrörmåstevara monteradinnanmaskinenstartas, annars kan kopplingen lossna och orsakapersonskador. Flytta alltid maskinen från tankningsplatsen före start. Placera maskinenpåettfastunderlag.Setill attskärutrustningenejkantainågot föremål. Setillattingaobehörigafinnsinom arbetsområdet,annarsfinnsriskför allvarliga personskador. Säkerhetsavständetär15meter.

Kallmotor

Bränslepump: Tryckpåbränslepumpens gummiblåsa10gångertillsbränslebörjar fyllablåsan.Blåsanbehöverejfyllashelt.

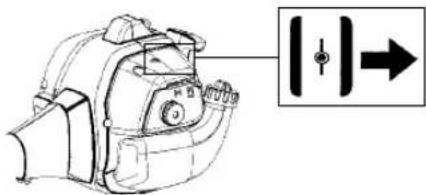

Choke: Förövermotornsblåchokeregla- gettilldetstängdaläget.

Tryckmaskinkroppenmotmarkenmed vänsterhand(OBS!Ejmedfoten!). Hällettfastgreppomstarthandtagetmed dinhögrahand.TrycklNTEingasreglaget.Dralångsamtistartsnörettillsdu kännerettvisstmotstånd(starthakarna griperin)ochdrasedansnabbtoch kraftfulltistartsnöret. Viraaldrigstartsnöretrunthanden. Draupprepadegångeristartsnörettills motornförsökerstarta.Förövermotorns blåchokereglagettildet½läget.Drai startsnörettillsmotorngårigång. För över motorns blå chokereglaget till det Öppenläget.

STARTOCHSTOPP

OBS! Ommotorndör, förtillbakadenblå chokespakentilldetstängdalägetoch upprepastartproceduren.

OBS!Draginteutstartsnöretheltoch släppintehellerstarthandtagetfrånhelt utdragetläge.Dettakanorsakaskadorpå maskinen.

Medenvarmmotor, förövermotornsblå chokereglagettilldet ^1/2 läget. Drai startsnörettillsmotorngårigång. Förövermotornsblåchokereglagettilldet Öppenläget.

OBS!

Placeraintenågondelavkroppenpåden markeradeytan. Kontaktkanresulterai brännskadorpåhudenellerelekrisk stötomtändhattenärdefekt. Användalltid handskar. Användaldrigenmaskinmed defekttändhatt.

Förgashandtagmedstartgasspärr gäller:

Startgaslägeerhållsgenomattförsttryckain gasreglagespärren och gasreglaget och sedantryckainstartgasknappen(A).Släpp sedangasreglagespärrenoch gasreglaget och därefter startgasknappen. Startgasfunktionenämuaktiverad.Föratt återställamotorntilltomgångtrycks gasreglagespärren och gasreglaget in.

Stopp

Stängavmotorngenomatttryckainoch hållastoppkontaktenintrycktiSTOPPlägetillsmotornstannar.

OBS!Stoppkontaktenåtergårautomatiskt tillstartläge. Förattundvikaofrivilligstart, måstedärföralltidändhattenavlägsnas frånändstiftetvidmontering, kontroll och/ellerunderhåll.

WARNING:Nämotornstartas medchokereglagetichoke---eller startgasläge börjar skärutrustningen omedelbartattrotera.

ARBETSTEKNIK

Allmännaarbetsinstruktioner

VIKTIGT!

Dettaavsnittbehandlargrundläggande säkerhetsreglerförarbetemedtrimmer. Närduråkarutförensituations osäkerangåendefortsattanvändningska durådfrågaenexpert.Vänddigitildin återförsäljareellerdinserviceverkstad. Undvikallanvändningduanserdig otillräckligtkvalificeradför.Föreanvändning måsteduförståskillnadenmellan skogsröjning, gräsröjning och grästrimning.

Grundläggandesäkerhetsregler

1. lakttaomgivningen:

- Förattsäkerställaattintemänniskor, djurellerannatkanpåverkadinkontrollövermaskinen.

- Förattsäkerställaattintemänniskor, djurellerannatriskerarattkommai kontaktmedskärutrustningeneller lösaföremålsomslungasivägav skärutrustningen.

- OBS! Användaldrigmaskinenutan möjlighetattkunnapåkallahjälpi händelseavolycka.

1. Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigtregn, hårdvind, stark kyla, osv. Attarbetaidåligtvä tröttsamtochkanskapafarliga omständigheter, exempelvis halt underlag, påverkande på trädetsfallriktning, m.m.

2. Setillattdukangåochståsäk ereventuellahindervidenoväntadförflytning(rötter,stenar,grenar,gropar,diken, osv.),lakttastorförsiktighetvidarbetei sluttande terräng.

1. Vidförflyttningskamotornstängasav. Vid längre förflyttningar samt transporter ska transportskyddetanvändas.
2. Ställ aldrig ner maskinen med motorn i drift utanattduharuppsiktöverden.

RöjningensABC

•Användalltidriktigutrustning.
•Haalltidvälinpassadutrustning.
•Följsäkerhetsföreskrifterna.
•Organiseraarbetetväl
mHgältidfultvarvpåklinganvid ansättning.
•Användalltidvälskärptaklingor.
•Undvikstensågning.

VARNING: Varkenanvändaren avmaskinenellernågonannan färförsökaattdraundandet skurnamaterialetnärmotorneller skärutrustningenroterar, eftersom dettakanmedföraallvarliga skador. Stannamotornochskärutrustningeninnandutarbortmaterialsom lindatsruntklingaxeln, eftersom detannarsfinnsriskförskador. Undersamtenstundefter användningkanvinkelväxelnvara varm. Detfinnsriskförbrännska-davidkontakt.

VARNING: Varningförutslungadeföremål. Användalltid godkändaögonskydd. Lutadig aldrigöverskärutrustningens skydd. Stenar, skräpm.m.kan kastasuppiögonenochvålla blindhetellerallvarligaskador. Hällobehörigapåavständ. Barn djur, åskådareochmedhjälpare skabefinnasigutanförsäkerhets zonenpå15m. Stannamaskinen pmedelbartomnågonnärmarsig S vängaldrigruntmed utanattförstkontrollerabakåtat ingenbefinnersiginomsäkerhen zonen.

d er ä

VÄRNING: Iblandfastnargrenar ellergräsmellanskyddochskäru-trustning. Stannaalltidmotornvid rengöring.

Grundläggandearbetsteknik

- Släppnermotornpåtomgångsvarvtal eftervarjearbetsmoment. Längretids fullvarvutanattmotornbelastaskange allvarligmotorskada.

Gräsröjning med gräsklinga

• Gräsklingorochgräsknivarfårej användastillvedartadestammar.
• Förallatyperavhögtellerkraftigtgräs användsgräsklinga.
• Gräsmejasnedmedpendlanderörelsei sidled, därrörelsefrånhögertillvänster ärröjningsmomentetochrörelsefrån vänstertilhögerärreturrörelse. Låt klinganarbetamedvänstrasidan (mellan klockan8och12).

• Omklinganlutasnågotåtvänstervid gräsröjning, samlasgräsetiensträng somunderlättaruppsamlingvidtex krattning.
• Strävaefterattarbetarytmiskt. Ståstadigt medfötternaisär. Flyttaframåtefter returrörelsenochställdigstadigtigen.
• Låtstödkoppenliggaanlättmotmarken. Denärtillförattskyddaklinganfrån markansättning.
• Minskariskenförattmaterialetskalindas runtklingangenomattföljadessaregler:

•Arbetaalltidmedfullgas.
- Undvikdetjustskurnamaterialetunder returrörelsen.
- Stannamotorn,lossaselenochplacera maskinenpåmarkeninnandusamlar ihopdetskurnamaterialet.

Grästrimning med trimmerhuvud Trimning

•Hålltrimmerhuvudetstraxovanförmarken ochlutadetivinkel. Detärlinansände somutförarbetet. Låtlinanarbetaisin egentakt. Pressaaldriginlinanimateria-letsomskatasbort.

•Linanavlägsnarlättgräsochogräsintill väggar,staket,trädochrabatter,menden kanocksåskadaömtåligbarkpåträd ochbuskarsamtskadastaketstolpar.
- Minska risken för skador på växtligheten genomattkortalinantill10--12cmoch minskamotorvarvtalet.
- Vidtrimningochskrapningskaduanvända mindreänfullgas, förattlinanskahålla längre och trimmerhuvudet ska slitas mindre.

Renskrapning

- Skrapningsteknikenavlägsnarall oönskadvegetation.Hålltrimmerhuvudetstraxovanförmarkenochlutadet. Låtlinansändeslämotmarkenrunträd,stolpar,statyerochliknande.OBS! Dennateknikökarslitagetpålinan.

- Linanslitsfortareochmåstematasfram oftarevidarbetemotstenar, tegel, betong, metallstaketetcänvidkontakt medträdochträstaket.

ARBETSTEKNIK

Klippning

- Trimmernäridealiskförklippningpå platsersomärsvåraattkommaåtmed envanliggräsklippare.Hållinan parallellmedmarkenvidklippning. Undvikatttryckanedtrimmerhuvudet motmarkeneftersomdettakanförstöra gräsmattanochskadaredskapet..

- Undvikattlåtatrimmerhuvudetha ständigkontaktmedmarkenunder normalklippning.Ensådanständig kontaktkanvällaskadorochslitagepå trimmerhuvudet.

Sopning

- Denroterandelinansfläktverkankan användasförsnabbochenkel rengöring.Hållinanparallelmedoch överdeytorsomskasopasochför redskapetframochtillbaka.

• Vidklippningochsopningskadu användafullgasförattfäettbraresultat.

VARNING: Varkenanvändarenav maskinenellernågonannanfår försökaattdraundandetskurna materialetnärmotornellerskärutrustningenroterar, eftersomdetta kanmedföraallvarligaskador. Stannamotornochskärutrustningeninnandutarbortmaterialsom lindatsruntklingaxeln, eftersom detannarsfinnsriskförskador. Undersamtenstundefter användningkanvinkelväxelnvara varm. Detfinnsriskförbrännskada vidkontakt.

VARNING: Varningförutslungadeföremål. Användalltid godkändaögonskydd. Lutadig aldrigöverskärutrustningens skydd. Stenar, skräpm.m kan kastasuppiögonenochvålla blindhetellerallvarligaskador. Hållobehörigapåavs djur, åskådareochmedhjälpare skabefinnasigutanförsäkerhets zonenpå15m. Stannamaskinen omedelbartomnågonnärmarsig

.Barn,

UNDERHÅLL

Maskinenslivslängdkanförkortasoch riskenförolyckorkanökaomunderhåll avmaskineninteutförspårättsättochom serviceoch/ellerreparationerinteutförs fackmannamässigt. Omdubehöver ytterligareupplysningarkontakta närmasteserviceverkstad.

Förgasare

DinJonsered---produktharkonstruerats ochtillverkatsenligtspecifikationersom reducerardeskadligaavgaserna.När motornharförbrukat8---10tankarbränsle harmotornkörtsin.Förattsetillattden fungerarpåbästasättochavgersålite skadligaavgasersommöjligtefter inkörningsperioden,låtdinåterförsäljare/serviceverkstad(somharvarvräknaretill sittförfogande)justeradinförgasare.

VARNING:Komplettkop- plingskåpamedriggrörmåstevara monteradinnanmaskinenstartas, annarskankopplingenlo orsakapersonskador.

Funktion

• Viagasreglagetstyrförgasarenmotorns varvtal. Iförgasarenblandasluft/bränsle. • T---skruvenreglerargasreglagetslägevid tomgång. SkruvasT---skruvenmedursfås högretomgångsvarvtalochskruvasden motursfåslägretomgångsvarvtal.

Grundinställning

- Vidprovkörningpåfabrikgrundinställes förgasaren.Finjusteringenskallutförasav utbildadkunnigperson.

OBS!Omskärutrustningenroterarvid tomgångskallTskruvenvridasmoturstills skärutrustningenstannar. untilthecutting attachmentstops.

Rek.tomgångsvarvtal:Sekapitel Tekriskadata

Rek.maxrusvarvtal:SekapitelTekniska data.

SlutinställningavtomgångsvarvtaletT

Justeratomgångsvarvtaletmed tomgångsskruvenT,omomjusteringskulle behövas.VridförstT---skruvenmedurstills skärutrustningenbörjarrotera.Vridsedan skruvenmoturstillsskärutrustningen stannar.Ettkorrektjusterattomgångsvarv- talharuppnättsnärmotorngårjämnti varjeläge.Detbörävenvaraengod marginaltilldetvarvtal,dåskärutrustningenbörjarrotera.

Föratterhållarättstartgasvarvtalfinnsen justeringvidgashandtagetsbakredel, bredvid kablaget. Med denna skruv (4 mm insex)kanstartgasvarvtalethöjaseller sänkas.

h A 4 mm

Görpåföljandesätt:

1.Körmaskinenpåtomgång.
2. Tryck ner startgasspärren enligt instruktion underrubrikStartochstopp.
3. Omstartgasvarvtaletärförlågt (under4000 r/min) skruvas justerskruven (A) medurs tills skärutrustningen börjar rotera. Skruva därefter(A)medursytterligare1/2varv.
4. Omstartgasvarvtaletärförhögtskruvas justerskruven(A)moturstillsskärutrustningenstannar.Skruvadärefterjusterskruven A medurs 1/2 varv.

WARNING: Kantomgångsvarvta- letejjusterassåattskärutrustnin- genstårstilla,kontaktadin återförsäljare/serviceverkstad. Användintemaskinenförrändenär korrektinställdellerreparerad.

UNDERHÅLL

Säkerhetvidunderh åll

Kopplalosständstiftetinnanduutför någotunderhåll,utomvidjusteringav förgasaren.

Ljuddämpare

OBS!Ljuddämpareutrustadmed katalysator är även konstruerad för att reduceraskadligaämneniavgaserna. Ljuddämparenärutformadförattdämpa ljudnivånochförattledaavgasernabort frånanvändaren.Avgasernaärhetaoch kaninnehållagnistorvilkakanorsaka brandomavgasernariktasmotetttorrt ochbrännbartmaterial.

Ljuddämpareärutrustademedett specielltgnistfångarnät. Börnätet rengörasengångpermånad. Detta görsbästmedenstålborste. Videv. skadorpånätetskalldettabytas. Med ettigensattnätöverhettasmaskinenmed skadorpåcylinderochkolvsomföljd.

Ljuddämparensbultar Gnistfångarnät

OBS!Användaldrigmaskinenmeden ljuddämparesomäridåligtskick.

VARNING: Katalysatorljuddämparenblir mycket het såväl vid användningsomefterstopp. Dettagäller även vid tomgångskörning. Beröring kanorsakabrännskadorpåhuden. Var uppmärksam på brandfaran!

WARNING: Ljuddämparen innehållerkemikaliersomkanvara cancerframkallande. Undvikkontakt meddessakemikalierifall ljuddämparenskullegåsönder.

VARNING: Tänpått Motornsavgaserinnehållerkolmonoxidvilketkanorsakakolmonoxidförgiftning.Startaellerkördärför aldrigmaskineninomhus,ellerdär luftcirkulationenärbristfällig. Motornsavgaserärhetaochkan innehållagnistorvilkakanorsaka brand. Starta därför aldrig maskinen inomhusellernäraeldfängt material!

Tändstift

Tändstiftetskonditionpåverkasav:

•Enfelaktigtinställdförgasare.

- Enfelaktigoljeblandningibränslet(för mycketellerfelaktigolja).

•Ettsmutsigtluftfilter

Dessafaktorerorsakarbeläggningarpå tändstiftetselektroderochkanförorsaka driftstörningarochstartsvårigheter. Om maskinenseffektärlåg, omdenärsvåratt startaelleromtomgångenärorolig: kontrolleraalltidförsttändstiftetinnan ytterligareåtgårdervidtages. Omtändstiftet ärigensatt, rengördetochkontrollera samtidigtattelektrodgapetär0,6mm. Tändstiftetbörbytasefterungefären månadidriftelleromnödvändigttidigare.

0.6mm

OBS!Användalltidrekommenderad tändstiftstyp!Felaktigttändstiftkan förstörakolv/cylinder.

UNDERHÅLL

Luftfilter

Luftfiltretskallregelbundetrengörasfrån dammochsmutsförattundvika:

•Förgasarstörningar
- Startproblem
•Sämreeffekt
•Onödigtslitagepåmotornsdelar.
• Onormalthögbränsleförbrukning

Rengörfiltretefter25timmarsdrifteller oftareomförhållandenaärovanligt dammiga.

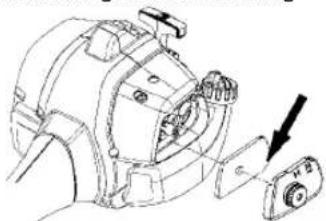

Rengöringavluftfilter

Demonteraluftfilterkåpanochtagbortfiltret. Tvättadetrentivarmttvälvatten filtretärtorrtdådetätermonteras.

Ettlängeanväntluftfilterkanaldrigbli fullständigtrent. Därförmåstefiltretmed jämnamellanrumersättasmedettnytt. Ett skadatluftfiltermåstealltidbytäsut.

Vinkelväxel

Vinkelväxelnärfrånfabrikenfylldmed lämpligmängdfett.Innanmaskinentasi brukbörmandockkontrolleraattväxeln ärfylldmedfetttill3/4.AnvändJONS-EREDspecialfett.

Smörjmedletiväxelhusetbehövernormalt intebytasannatänvideventuellareparationer.

Filningavgräsknivoch gräsklinga

VARNING: Stannaalltidmotorn innanduarbetarmednågot på skärutrustningen. Denna fortsätter attroteraävensedangasreglaget släppts.Kontrolleraattskärutrustningenharstannatheltochtagbort kabeln från tändstiftet innan du börjar med något arbete på den.

• Seskärutrustningensförpackningför korrektfilning.
  •Klinganochknivenfilasmedenenkelgradigflatfil.
• Filaallaeggarlikamycketförattbevara balansen.

VARNING: Kasseraalltiden klingasomärböjd, skev, spräckt, brusten eller skadad på något annat sätt. Försökaldrigattriktaenskev klingaförnyanvändning. Använd endastoriginalklingoravföreskriven typ.

UNDERHÅLL

Underhållsschema

Nedanföljerenlistaöverdenskötselsomskallutföraspåmaskinen. Deflestaav punkternafinnsbeskrivnaiavsnittetUnderhåll.Användarenfårendastutförasådana underhålls---ochservicearbetensombeskrivsidennabruksanvisning.Meromfattande ingreppskallutförasavenauktoriseradserviceverkstad.

Underhåll	Daglig tillsyn	Veckotillsyn	Månadstillsyn
Rengörmaskinenutvändigt.	X
Kontrolleraattgasreglagespärroch gasreglagefungerarsäkerhetsmässigt.	X
Kontrolleraattstoppkontaktenfungerar.	X
Kontrolleraattskärutrustningeninteroterar påtomgång.	X
Rengörluftfiltret.Bytomdetbehövs.	X
Kontrolleraattskärutrustningensskyddär oskadatochfrittfrånsprickbildning.Byt skärutrustningensskyddomdetutsattsför slagellerharsprickor.	X
Kontrolleraatttrimmerhuvudetäroskadat ochinteharnågrasprickor.Byttrimmerhu- vudetomdetbehövs.	X
Kontrolleraattskärutrustningenslåsmutter ärkorrektåtdragen.	X
Kontrolleraattskruvarochmuttrarär åtdragna.	X
Kontrolleraattingetbränsleläckagefinns frånmotor,tankellerbränsleledningar.	X
Kontrollerastartapparatenmeddesslina.		X
Rengörtändstiftetutvändigt.Demontera detochkontrolleraelektrodavståndet. Justeraavståndettill0,6mmellerbyt tändstift.Setillattändstiftethars.k. radioavstörning.		X
Rengörförgasarenutvändigtochutrymmet runtdenna.		X
Kontrolleraattvinkelväxelnärfylldtill3/4 medsmörjmedel.Fyllpåmedspecialfett omdetbehövs.		X
Kontrolleraattbränslefiltretejärförorenat ellerattbränsleslangenharsprickoreller andradefekter.Bytomerforderligt.			X
Kontrolleraallakablarochanslutningar.			X
Kontrollerakoppling,kopplingsfjädraroch kopplingstrummamedavseendepå slitage.Bytomnödvändigthosauktoriser- adserviceverkstad.			X
Byttändstift.Setillattändstiftethars.k. radioavstörning.			X
Kontrolleraochrengörentuellt ljuddämparensgnistfångarnät.			X

TEKNISKADATA

Tekniska data
	BC2128
Motor
Cylindervolym,cm ^3	28
Cylinderdiameter,mm	35
Slaglängd,mm	28,7
Tomgångsvarvtal,r/min	2800---3200
Rekommenderatmaxrusvarvtal,r/min	11000
Varvtalpåutgåendeaxel,r/min	8000
Max.motoreffektenligtISO8893,kW/r/min	0,8
Katalysatorljuddämpare	Ja
Varvtalsreglerattändsystem	Ja
Tändsystem
Tändstift	ChampionRCJ---8Y
Elektrodgap,mm	0,6
Bränsle---/smörjsystem
Volymbensintank,liter	0,4
Vikt
Vikt,utanbränsle,skärutrustningochskydd,kg	4,8
Bulleremissioner(seanm.1)
Ljudeffektnivå,uppmättdB(A)	109
Ljudeffektnivå,garanteradLWAdB(A)	114
Ljudnivåer(seanm.2)
Ekvivalentljudtrycksnivåvidanvändarensöra,uppmättenligtENISO11806ochISO22868,dB(A)
Utrustadmedgräsklinga(original)	100
Utrustadmedtrimmerhuvud(original)	100
Vibrationsnivåer(seanm.3)
Ekvivalentavibrationsnivåer(ahv,eg)ihandtag,uppmättenligtENISO11806ochISO22867,m/s ^2
Utrustadmedgräsklinga(original),vänster/höger	3,5/3,1
Utrustadmedtrimmerhuvud(original),vänster/höger	7,7/7,4
Anm. 1: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Redovisad ljudeffektnivå för maskinen är med med den origin skärutrustningsomgerhögstnivå.Skillnadenmellangaranteradochuppmättljudeffektär attdengaranteradeljudeffektenäveninkluderarspridningimätresultatochvariationmellan exemplaravsammamodelenligtDirektiv2000/14/EG.
Anm. 2: Redovisade data för ekvivalent ljudtrycksnivå för maskinen har ett typiskt spridningsmätt(standardavvikelse)på1dB(Å).
Anm. 3: Redovisade data för ekvivalent vibrationsnivå har ett typiskt spridningsmätt(standardavvikelse)på1m/s ^2 .

Modell BC 2128 (M10 vänstergångad axel) - Centrumhål i klingor/knivar, ∅ 25,4 mm
GodkändatillbehörTypSkärutrustning/skydd,Art.nr.
Gräsklinga/gräsknivGrass255--41inch5040013--03/5450817--03(∅ 2504--tänder)
Trimmerhuvud	T25 (∅ 2,4-2,7 mm lina)	537 33 83-06 / 545 08 17-03

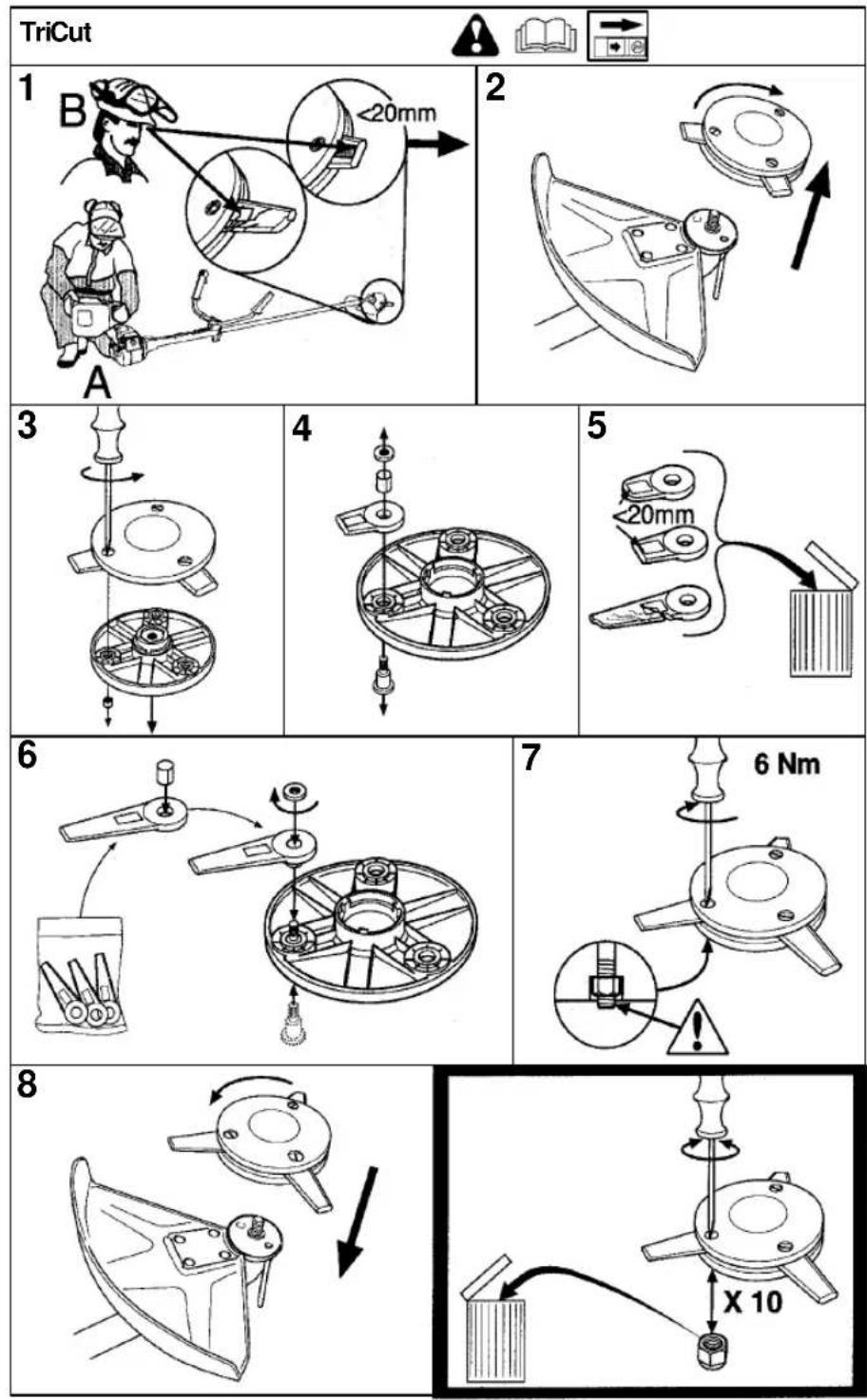

Plastknivar	Tricut 300 mm(separatakniivarharartikelnummer5310177--15)	531 00 38-11 / 545 08 17-03
Stödkopp	Fast	--

EG--FÖRSÄKRANOMÖVERENSSTÄMMELSE

EG--försäkranomöverensstämmelse(GällerendastEuropa)

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], försäkrar härmed, somauktoriseradrepresentantinom Europeiskaunionen att Jonseredröjsågarnaav modell BC 2128 från 2009 års serienummer och framåt (året anges i klartext på typskylten plus ett efterföljande serienummer), motsvarar föreskrifterna i RÅDETS DIREKTIV:

avden17maj2006"angåendemaskiner"2006/42/EG.

av den 15 december 2004 "angående elektromagnetisk kompatibilitet" 2004/108/EG, samtnugällandetillägg.

av den 8 maj 2000 "angående emission av buller till omgivningen" 2000/14/EG., bilaga VFörinformationangåendebulleremissionerna,sekapitelTekniskadata.

Følgende standarder har tillämpats: EN ISO 12100-1/A1:2009, EN ISO 12100--2/A1:2009,CISPR12:2007,EN11806:2008.

SMPSvenskMaskinprovningAB,Fyrisborgsgatan3,SE-75450Uppsala,Sverige,har utförtfrivilligtypkontrollåtHusqvarnaAB.Certifikatenharnummer:SEC/09/2045.

90

RonnieE.Goldman, Tekniskchef BemyndigadrepresentantförHusqvarnaAB samtansvarigförteknisktunderlag

Utbyteavtråd
1	-	3
4	5
6	7		8
9

MERKKIENSELITYKSET

Tunnukset

Maks.omdrejningstalpå udgående aksel,rpm

10000 rpm

Paspåudslyngedegenstandeog rikochettering.
