BRUGSANVISNING BC 2128 JONSERED

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

SYMBOLFÖRKLARING

Symboler

ADVARSEL!Rydningssave, buskryddereogtrimmerekan værefarlige!Skødesløseller forkertbrugkanresultereialvorligeskaderellerdødsfaldfor brugerenellerandre.

Læs brugsanvisningen omhyggeligt igennemogforståindholdet, inden dubrugermaskinen.

Brugaltid:

• Sikkerhedshjelm, hvor der er risiko fomedfaldendegenstande
  •Høreværn
  •Godkendtøjenværn

Brugerenafmaskinenskal underarbejdetsudførelsesørge for,atingenmenneskerellerdyr kommernærmereend15meter.

Maskinerudstyretmedgræsklinge kangivevoldsommesidekast, när klingenkommerikontaktmedfaste genstande. Klingenkanamputere armeogben. Holdaltidmennesker ogdyrmindst15meterframaskinen.

Pilmarkeringer, somvisergrænser forhåndtagsholderensplacering.

Brugaltidgodkendtebeskyttelse- shandsker.

Brugskridsikreogstabilestøvler.

Kunberegnettilikke---metallisk, fleksibeltskæreudstyr, dvs.trim-merhovedmedtrimmerline.

Detteprodukteri overensstemmelsemed gældendeCE---direktiv.

Støjemissionertilomgivelserne ihenholdtilEF—direktiv. Maskinensemissionfremgår afkapitletTekniskedataog afenmærkat.

Lydtryksniveauved7,5meter

Brugblyfribenzinellerblyholdig benzinafgodkvalitetogtotaktsolie opblandet i forholdet 2%.

Andre symboler/etiketter på maskinen gælderspecifikkekravforcertificeringpå vissemarkeder.

Standsmotorenvedattrykkepå stopkontaktenogholdedeni STOP—positionen,indtilmotoren standser.

BEMÆRK!Stopkontakten skifterautomatisktilstartposition. For at undgå utilsigtet start skal tændhættenderforaltidtagesaf tændrøretvedmontering, kontrolog/ellervedligeholdelse.

Regelmæssigrengøringkræves.

Visuelkontrol.

Godkendtøjenværnskalanvendes.

INDHOLD

Indhold

SYMBOLFORKLARING

Symboler54.

INDHOLD

Indhold55

Indenstartskalduværeopmærksom

påfølgende: 55

HVADERHVAD?

Hvaderhvađ? 56

GENERELLESIKKERHEDSINSTRUK-

TIONER

Vigtigt 57

Personligtbeskyttelsesudstyr ..... 57

Maskinenssikkerhedsudstyr ..... 58

Skæreudstyr 60

MONTERING

Monteringafstyr 62

Monteringafskulderremmensog

klemme 62

Monteringafklingeogtrimmerhoved 63

Monteringafklingebeskyttelse,

græsklingeoggræskniv 63

Monteringaftrimmerbeskyttelseog

trimmerhoved 64

BRÆNDSTOFHÅNDTERING

Brændstofsikkerhed 65

Drivmiddel 65

Tankning 66

STARTÖGSTOP

Kontrolförstart 67

Startogstop 67

ARBEJDSTEKNIK

Generellearbejdsinstruktioner ..... 69

VEDLIGEHOLDELSE

Karburator 72

Lyddæmper 73

Tændrør 73

Luftfilter 74

Vinkelgear 74

Filningafgræsknivoggræsklinge ...74

Vedligeholdelsesskema 75

TEKNISKEDATA

Tekniske data 76

Indenstartskalduvære opmærksompåfølgende:

Læsbrugsanvisningenomhyggeligt igennem.

ADVARSEL!Maskinens oprindeligeudformningmåunder ingenomstændighederændres udenproducentenssamtykke. Brugaltidoriginaltilbehør.Ikke--autoriseredeændringerog/eller ikke--godkendtilbehørkan medførealvorligeskadereller dødenforbrugerenellerandre.

ADVARSEL!Enrydningssav, buskrydderellertrimmerkan,hvis denbrugesforkertellerskødesløst, væreetfarligtredskab,somkan forårsagealvorligeskadereller dødsfaldforbrugerenellerandre. Determegetvigtigt,atdulæserog forstårindholdetidennebrugsanvisning.

ADVARSEL! Langvarigekspon- eringforstøjkanmedføreperman- entehøreskader. Brugderforaltid godkendthøreværn.

Jonseredforsøgerheletidenatvidereud- viklesineprodukterogforbeholdersig derforrettilændringerafbl.a.formog udseendeudenforudgåendevarsel.

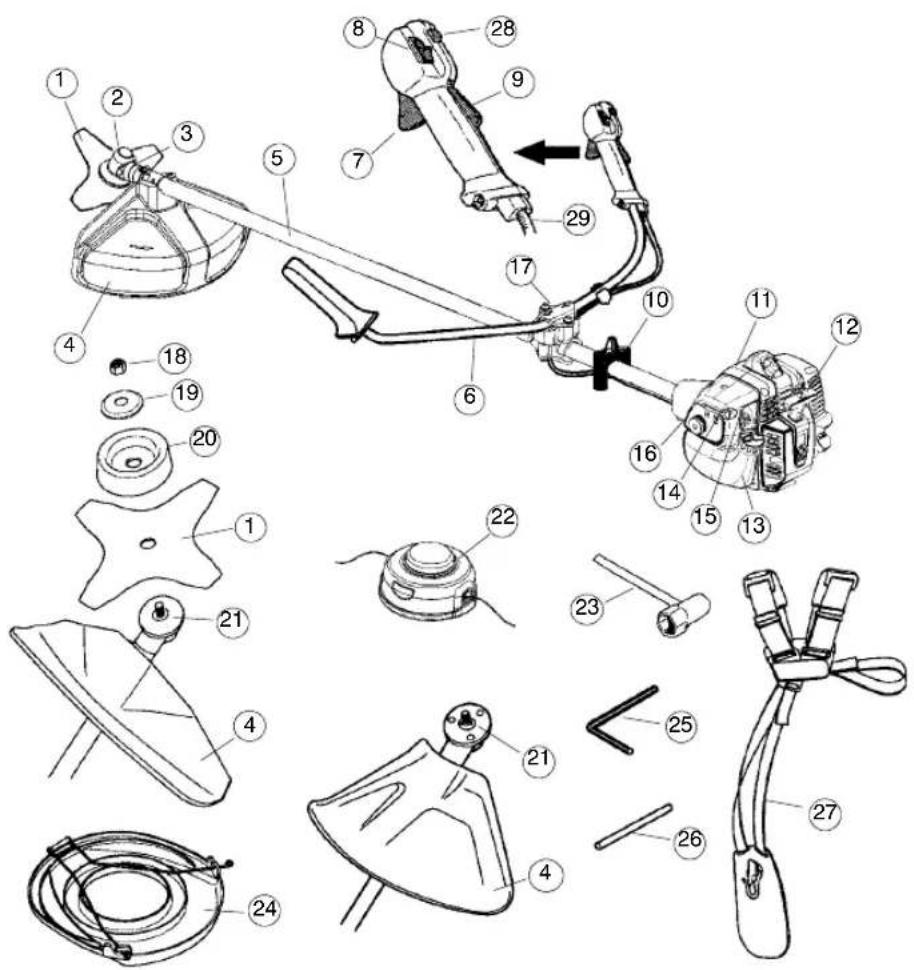

1.Klinge16.Luftfilterdæksel
2. Påfyldningafsmøremiddel, 17. Håndtagsjustering vinkelgear
3.Vinkelgear18.Låsemøtrik
4.Beskyttelsetilskæreudstyr19.Støtteflange
5.Styrestang20.Støttekop
6.Styr21.Medbringer
7.Gasregulering22.Trimmerhoved
8. Stopkontakt
9.Gasreguleringslås
10. Klemmetilskulderrem
11. Cylinderdæksel
12. Starthåndtag
13. Brændstoftank
14. Choker
15. Brændstofpumpe
23.Klingemøtriknøgle
25.Unbrakonøgle
26.Låsepind
27.Skulderrem
28.Startgasknap
30.Brugsanvisning

1. Transportbeskyttelse
   29.Justeringafgaskabel

30

GENERELLESIKKERHEDSINSTRUKTIONER

Vigtigt

VIGTIGT!Maskinenerkunkonstrueretil græstrimming. Det eneste tilbehør, du må anvendemotorenhedensomdrivkildetil, er detskæreudstyr, vianbefalerikapitlet Tekniskedata. Brugaldrigmaskinen, hvisdu ertræt, hvisduhardrukketalkohol, ellerhvis dutagermedicin, somkanpåvirkeditsyn, ditoverblikellerdinkropskontrol. Anvend aldrigmaskinenvedekstreneklimaforhold såsomstrengkuldeellermegvetvarmt og/ellerfugtigtklima. Brugpersonligt beskyttelsesudstyr. Se instruktionerne i afsnittetPersonligtbeskyttelsesudstyr. Brug aldrigenmaskine, dererblevetændret, så denikkelængeresvarertiloriginalmodellen. Brugaldrigenmaskine, somerbehæftet medfejl. Følgvedligeholdelses— , kontrol— og serviceinstruktionerne i denne brugsanvisning. Vissevedligeholdelses—og serviceforanstaltningemåkunudføresaf erfarne og kvalificerede specialister. Se instruktionerneiafsnittetVedligeholdelse. Samtligedækslerogbeskyttelserskalvære monteretførstart. Kontrollér, at tændrørshætteogtændrørskabelikkeer beskadigede. Imodsafalderderisikofor elektriskstød. Brugerenafmaskinenskal sorgefor, atingenmenneskerellerdyr kommernærmereend15meterunder arbejdet. Daflerebrugerekanarbejdeinden forsmarmearbejdsområde, skalsikkerhed- safstanden være mindst det dobbelte af længdenpåettræ, dogmindst15meter.

ADVARSEL!Dennemaskine skaberetelektromagnetiskfelt underbrug.Dettefeltkaninogle tilfældepåvirkeaktiveellerpassive medicinskeimplantater.Forat reducererisikoenforalvorligeeller dødbringendeskaderanbefalervi, atpersonermedmedicinske implantaterkontakterdereslæge ogproducentenafdetmedicinske implantat,førdetagermaskineni brug.

ADVARSEL!Etforkert skæreudstyrellerenforkertfilet klingekanøgerisikoenforulykker.

ADVARSEL! Tilladaldrigbørnat anvendeellerværeinærhedenaf maskinen. Damaskinenerforsynet med en stopkontakt med returfunktion og kan startes med lav hastighed og lille kraft på starthåndtaget, kan selv småbørmundervisseomstændighedertilføredenkraft, deremødvendig foratstartemaskinen. Dettekan indebære risiko for alvorlige person-skader. Tagderfortændhættenaf, når maskinenikkeerunderopsyn.

Personligtbeskyttelsesudstyr

VIGTIGT!Enrydningssav,buskrydder ellertrimmerkan,hvisdenbrugesforkert ellerskødesløst,væreetfarligtredskab, somkanforårsagealvorligeskadereller dødsfaldforbrugenellerandre.Deter megetvigtigt,atdulæserogforstår indholdetidennebrugsanvisning. Vedenhveranvendelseafmaskinenskal derbrugesgodkendtpersonligtbeskyttelsesudstyr.Detpersonligebeskyttels-sudstyrudelukkerikkerisikoenforskader, mendetmindskereffektenafenskade vedenulykke.Beddinforhandlerom hjælpvedvalgafudstyr.

ADVARSEL!Væraltid opmærksompåadvarselssignaler ellertilråb, nårhøreværnetbruges. Tagaltidhøreværnetaf, såsnart motorenerstandset.

HJELM

Derskalbrugeshjelm, hvisdestammer, derskalryddes,er højereend2meter.

H∅REVÆRN

Høreværnmedtilstrækkeligdæmpning skalbruges.

∅JENVAERN

Godkendtøjenværnskalaltidanvendes. Hvisderanvendesvisir, skalderogså anvendesgodkendtebeskyttelsesbriller. Medgodkendtebeskyttelsesbrillermenes briller, somopfylderstandardenEN166 forEUlande.

HANDSKER

Handskerskalbenyttes, nårdeter nødvendigt, f.eks. vedmonteringaf skæreudstyr.

ST∅VLER

Brugskridsikreogstabilestøvler.

T∅J

Brugrivefastmaterialeitøjetogundgåalt forlostsiddendetøj, somnemtsættersig fastikvisteoggrene. Brugaltidkraftige, langebukser. Bærikkesmykker, shorts ellersandaler, oggåikkebarfodet. Sørg for, athåretikkehængernedenfor skuldrene.

F∅RSTEHJÆLP

Forbindingskasseskalaltidfindesi nærheden.

Maskinenssikkerhedsudstyr

Idetteafsnitforklaresmereommaskinens sikkerhedsdetaljer,hvilkenfunktiondehar, samthvordankontrologvedligeholdelse skaludføresforatsikre,atdefungerer.Se kapitelHvaderhvad?foratse,hvordisse detaljererplaceretpåmaskinen. Maskinenslevetidkanforkortes,og risikoenforulykkerkanøges,hvis maskinenikkevedligeholdeskorrekt,og hvisserviceog/ellerreparationikke udføresfagligtkorrekt.Hvisduharbrug foryderligereoplysninger,kandukontakte nærmesteserviceværksted.

VIGTIGT!Alserviceogreparationaf maskinenkræverspecialuddannelse.Dette gælder særligt maskinens sikkerhedsudstyr. Hvismaskinenikkeklaremogenafde nedennævnte kontroller, skal du kontakte dit serviceværksted.Vedatkøbenogleafvores produkter kan du være sikker på at få en fagligkorrektreparationogservice.Hvis maskinenerkøbtetsted,somikkeerenaf voresserviceydendeforhandlere,skaldu spørge dem efter det nærmeste serviceværksted.

ADVARSEL!Brugaldrigen maskinemeddefektsikkerhedsudstyr.Maskinenssikkerhedsudstyrskal kontrolleresogvedligeholdessom beskrevetidetteafsnit.Klarer maskinenikkeallekontrolerne,skal dukontakteetserviceværkstedforat fådenrepareret.

Gasreguleringslås

Gasreguleringslåsenerkonstrueretmed henblikpåatforhindreufrivilligaktivering afgasreguleringen.Nårspærren(A) trykkesnedmodhändtaget(=nårman holderomhändtaget)frikoblesgasreguleringen(B).Nårgrebetomhändtaget slippes,sættesbådegasreguleringenog gasreguleringslåsentilbageideres respektiveudgangsstilling.Deteskervia toafhinandenuafhængigereturfjedersystemer.Dennestillingbevirker,atgasreguleringenautomatisklåsesi“tomgang”.

Kontrollér, atgasreguleringenerlåsti tomgangsstilling, närgasreguleringslåsen befindersigiudgangsstilling.

Trykgasreguleringslåsenind,ogkontrollér,atdenvendertilbagetiludgangsstillingen,nårdenslippes.

Kontrollér, atgasreguleringenoggasregul- eringslåsengårlet, ogatreturfjedersyste- metfungerer.

SeanvisningerneunderoverskriftenStart. Startmaskinen,oggivfuldgas.Slip gasreguleringen,ogkontrollér,at skæreudstyretstandser,ogatdetforbliver istilstand.Hvisskæreudstyretroterermed gasreguleringenitomgangsstilling,skal karburatorenstomgangsjusteringkontrol- leres.Seanvisningerneunderoverskriften Vedligeholdelse.

Stopkontakt

Sørgfor,atmotorenstandser,nårder trykkespåstopkontakten,ogdenholdes inde.

Beskyttelsetilskæreudstyr

Dennebeskyttelseerberegnettilat forhindre, atderslyngesløsegenstande modbrugeren. Beskyttelsenforhindrer også, atbrugerenkommerikontaktmed skæreudstyret.

Kontrollér, atbeskyttelsenerintaktogfrifor revner. Udskiftbeskyttelsen, hvisdenhar væretudsatforslagellerharrevner. Brugaltiddenanbefaledebeskyttelsefor detpågaeldendeskæreudstyr. Sekapitlet Tekrisketta

ADVARSEL!Intetskæreudstyr må under nogen omstændigheder bruges,udenatengodken beskyttelseemonteret.Sekapitlet Tekniskedata.Hvisforkerteller defektbeskyttelsemonteres,kandet forårsagealvorligepersonskader.

Brugafforkertanbragtlineellerforkert skæreudstyrøgervibrationsniveauet.Se instruktionerneiafsnittetSkæreudstyr.

ADVARSEL! Overeksponering af vibrationer kan medføre blodkar-ellernerveskaderhospersonermed blodcirkulationsproblemer. Kontaktenlæge,hvisduoplever kropsligesymptomer,somkan relaterestilovereksponeringaf vibrationer. Eksempler på sådanne symptomerer:følelsesloshed, mangel på følesans, "kildren", "stikken", smerte, manglende eller reduceret styrke, forandringer i hudensfarveelleridensoverflade. Dissesymptomeroplevesalminde-ligvisifingre,hænderellerhåndled.

Snapudløsning

Foranerenlettilgængeligsnapudløsning somsikkerhedsforanstaltning,hvismotoren bryderibrand,ellerhvisderopståren andensituation,hvordetgælderomat frigøresigframaskinenogskulderremen. Seanvisningerneunderoverskriften Tilpasningafskulderrem.

Kontrollér,atskulderremenremmeer korrektplaceret.Nårskulderremenog maskinenerjusteret,skaldetkontrolleres, atskulderremensnapudløsningfungerer.

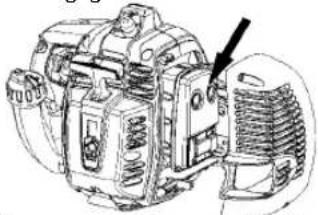

Lyddæmper

Lyddæmperenerkonstrueretmedhenblik påatgiveetsålavtydniveausommuligt samtledemotorensudstødningsgasser vækfrabrugeren.

BEMÆRK! Lyddæmpereudstyretmed katalysatorerdesudenkonstrueretmed henblikpåatreducereskadeligestofferi udstødningsgasserne.

dt

GENERELLESIKKERHEDSINSTRUKTIONER

llandemedvarmtogtörtklimaerrisikoen for brand åbenbar. Vihard er for visselyddæmperemedetsåkaldtgnistfangeret.Kontrollér,omdinmaskineharet sådantnet.

Monteringsskruer

Forlyddæmpereerdetmegetvigtigt,at instruktionerneforkontrol,vedligeholdelse ogserviceoverholdes. Brugaldrigenmaskinemedendefekt lyddæmper.

Kontrollérregelmæssigt, atlyddæmperen sidderfastimaskinen.

ADVARSEL! Katalysatorlyddæmp- erenblivermegetvarmbådeunder brugogefterstop.Dettegælderogså ved tomgangskørsel. Berøring kan giveforbrændingerpåhuden.Vær opmærksom på brandfaren!

ADVARSEL! Lyddæmperen indeholderkemikalier, som kan være kræftfremkaldende. Undgåkontakt meddisseelementer, hvis lyddæmperenbliverbeskadiget.

ADVARSEL!Husk,at: Motorensudstødningsgasser indeholderkulilte,hvilketkan forårsagekulilteforgiftning.Start ellerkørderforaldrigmaskinen indendørs,ellerhvorluftcirkulation- enermangelfuld.Motorens udstødningsgasserervarmeog kanindeholdegnister,somkan forårsage brand. Start derfor aldrig maskinenindendørsellerinærhe- denafbrandfarligtmateriale!

Låsemøtrik

Låsemøtrikanvendestilfastgørelseaf vissetyperskæreudstyr.

udstyret

Spændmøtrikkenmodskæreudstyrets rotationsretningvedmontering.Løsn motrikkeniskæreudstyretsrotationsretningvedafmontering.(OBS!Møtrikken harvenstregevind.)Spændmøtrikkenmed topnøglen.

Låsemøtrikkensnylonlåsmåikkeværeså slidt,atdenkandrejesmedfingrene. Låsenskalholdemindst1,5Nm.Møtrikkenskaludskiftes,nårdenharværet skruetpåca.10gange.

Skæreudstyr

Detteafsnitbehandler,hvordandumed korrektvedligeholdelseogvedbrugaf korrekt type skæreudstyr:

• Reducerermaskinenskasttilbøjelighed.
• Bevarer en maksimal skarphed.
• ∅gerskæreudstyretslevetid.

VIGTIGT!

Brug kun skæreudstyr sammen med den beskyttelse,somvianbefaler!Sekapitlet Tekniskedata.

Seanvisningernetilskæreudstyretfor korrektindføringaflineogval diameterforline.

Holdklingensskæretænderigodstandog med korrekt skærpning! Følg vore anbefalinger.Seogsäinstruktionenpåklingeemballagen.

Holdkorrektskrænkning!Følgvores instruktioner, og brug anbefalet ryttermål.

ADVARSEL! Stands altid motoren, indenduforetager arbejdepåskæreudstyret. Denne fortsættermedatrotere, også efter atgasreguleringenersluppet. Kontrollér, atskæreudstyreter standsethelt, og fjernkablet fra tændrøret, indendubegynderat arbejdepåudstyret.

ADVARSEL! Et forkert skæreudstyrkanøgerisikoenfor ulykker.

GENERELLESIKKERHEDSINSTRUKTIONER

Skæreudstyr

Græsklingeoggræskniverberegnettilrydningafgroveregræs.

Trimmerhovederberegnettilgræstrimning.

Grundregler

Brugkunskæreudstyrsammenmedden beskyttelse, somvianbefaler! Sekapitlet Tekniskedata.

Holdklingensskæretænderigodstandog medkorrektskærpning!Følgvoresinstruktioner,ogbruganbefaletrytermål.Enforkertskærpetellerbeskadigetklingeøger risikoenforulykker.

Kontrollérskæreudstyretmedhensyntil skaderogrevnedannelse. Etbeskadiget skæreudstyrskalaltidudskiftes.

Filningafgræsknivoggræsklinge

- Seskæreudstyretsemballageforatfåoplysningeromkorrektfilning.Klingenogkniven slibesmedenfladfilmedenkeltskær.

- Filalleæggeligemegetforatbevarebalancen.

ADVARSEL!Kasséraltiden klinge,somerbojet,skæv,sprækket, bristetellerpåandenmådebeskadiget.Prøvaldrigatretteenskæv klingeopmedhenblikpågenbrug. Brug kun originalklinger af foreskreventype.

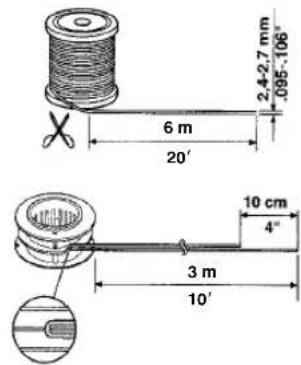

Trimmerhoved

VIGTIGT!

Sørgaltidfor,attrimmerlinenrulleshårdt ogjævntpåtromlen,ellersopstårder sundhedsfarligevibrationerimaskinen.

- Brugkundetrimmerhovederogtrim- merliner, somanbefales. SekapitletTek- kniskedata.

- Genereltkræverenmindremaskinesmå trimmerhovederogviceversa. Dette skyldes,atmotorenvedklipningmed linebådeskalslyngelinenradialtfra trimmerhovedetogmødemodstanden fradetgræs,somklippes.

- Linenslængdeerogsåvigtig. En længerelinekræverstørremotorstyrke endenkortmedsammediameterpå linen.

- Sørgfor, atdenkniv, somsidderpåtrimmerbeskyttelsen, erintakt. Denbrugestil atskærelinenaftilkorrektlængde.

- Foratopnåenlængerelevetidforlinen kandenlæggesivandetpardøgn.Linenbliverdameresejogholderlængere.

MONTERING

BEMÆRK:Sørg for,atenhedener samletkorrektsomvistidennebrugervejledning.

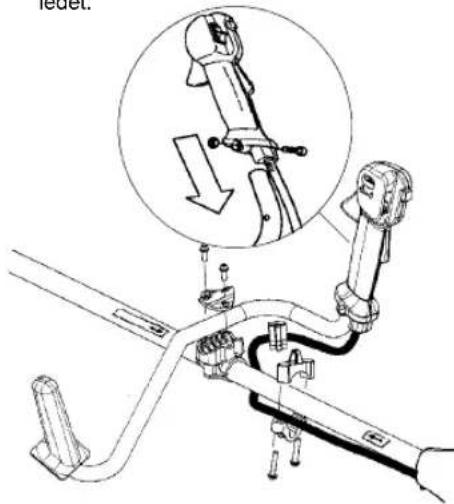

Monteringafstyr

• Demontérskruenveddenbagestedelaf gashåndtaget.
• Sætgashåndtagetpåstyretshøjredel (sebilledet).
  •Anbringhullettilmonteringsskruenudfor hulletistyret.
• Genmontérskruenihulletveddenbagestedelafhåndtaget.
• Skruskruenindgennemhåndtagetog styret.Spændtil.
• Montérskruerogbeslagsomvistpåbilledet.

leudet.

- Håndtagetsfæsteskalværemonteretmellempilmarkeringernepåstyrestangen.

-Stramderefterhverenkeltskruemed unbrakonøglen.

Monteringafskulderrem

ADVARSEL! Ved arbejde med buskrydderskaldenaltidhægte fastiskulderremen.lmodsatfald kanduikkemanøvrerebuskrydderensikkert,ogdettekanforårsage skadepådigselvellerandre.Brug aldrigenskulderremmeddefekt snapudløsning.

Sørgforatskulderremoghåndtagerjusteretrigtigtførdustartermotoren.

Monteringafskulderremmens klemme

• Anbringskulderremmensøversteklemme overdetøversteskaftovenoverhåndtaget. Anbringskulderremmensnederste klemmeunderdetøversteskaftogretde toklemmerindefterskruehullernei øversteognedersteklemme. Klemmen fæsteskalvaeremonteretovenpilmarkeringernepåstyrestangen, sebillede.

BEMÆRK: Montergaskabelenirillepå nedersteklemmeindenskruemespændes.

•Sætdetoskruerihullerne.

- Fastgørskulderremmensklemmevedat strammeskruernemedunbrakonøglen.

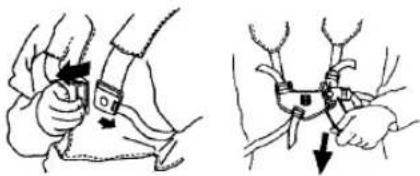

Tilpasningafskulderrem

- Foranerderenlettilgængeligsnapudløsning.Brugden,hvismotoren bryderibrand,ellerienandennødsituation,hvordetgælderomhurtigtatgøre sigfriafskulderremenogmaskinen.

- En godt tilpasset skulderrem og maskine gørarbejdetbetydeligtlettere.

- Tagskulderremenpå.Justérskulderremenforatopnådenbedstearbejdsstilling.Spændsideremmene,såtyngden fordelesjævntoverbeggeskuldre.

BEMÆRK: Detkanværenødvendigtat flytteskulderremmensklemmetilenanden positionpåskaftetforatopnådenrette afbalanceringafredskabet.

Justérskulderremmen, såskæreudstyret løberparalleltmedjorden.

Ladskæreudstyrethvileletmodjorden. Hvisderanvendesgræsklinge,skaldenne holdesca.10cmoverjordenforatundgå kontaktmedstenoglignende.Flyt ophængsøjetforatfådenrettebalancepå rydningssaven.

- Vedmonteringatskæreudstyrerdetyderst vigtigt,atmedbringerens/støtteflangensstyr placereskorrektiskæreudstyretsmidterst hul.Forkertmonteretskæreudstyrkan medførealvorligeog/ellerlivsfarlige personskader.

ADVARSEL! Intel skæreudstyr måundernogenomstændigheder bruges,udenatengodkendtbeskyttelseemonteret.SekapitletTekniskedata.Hvisforkerteller defektbeskyttelsemonteres,kandet forårsagealvorligepersonskader.

VIGTIGT!

Førgræsklingemåtagesibrug, skalmaskinenværeforsynetmedkorrektstyr, klingebeskyttelseogskulderrem.

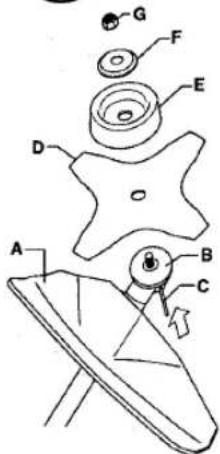

Monteringafklingebeskyt- telse,græsklingeoggræskniv

•Klingebeskyttelsen/kombibeskyttelsen(A) sættesfastifæstetpåstyrestangenog fastgøresmedenskrue. BEMÆRK!Bruganbefaletklingebeskyttelse.SekapitlefTekniskedata.
- Montermedbringer(B)pådenudgående aksel.
- Drejklingeakslenrundt, indtiletafmedbringerenshullerpassersammenmedettilsvarendehuligearhuset.
- Førlåsepinden(C)indihullet,såakslen låses.
- Anbringklinge(D), støttekop(E) ogstøtteflange(F) pådenudgåendeaksel.
- Montérmötrikken(G).Mötrikkenskal spændesmedetmomentpå35--50Nm (3,5--5kpm).Brugtopnøglenfra værktøjssættet.Holdfastinøglensskaft sånærsommuligtvedklingebeskyttelsen. Mõtrikkenspændes,nämøglendrejes imodrotationsretningen (OBS!venstregevind).

Montering af trimmerbeskyttelse ogtrimmerhoved

- Montertrimmerbeskyttelse(A)vedarbejdemedtrimmerhoved. Trimmerbeskyttelsen/kombibeskyttelsensættesfast ifæstetpåstyrestangenogfastgøres medenskrue(D).

A B C

•Montermedbringer(B)pådenudgående aksel.
- Drejklingeakslenrundt, indtiletafmed-bringerenshullerpassersammenmedet tilsvarendehuligearhuset.
•Førlåsepinden(C)indihullet,såakslen läses.
- Skrutrimmerhovedet/plastknivene(H) på imodrotationsretningen.

- Demontering sker i omvendt rækkefølge.

BRÆNDSTOFHÅNDTERING

Brændstofsikkerhed

Startaldrigmaskinen:

1. Hvisduharspildtbrændstofpåden. Aftør alt det spildte brændstof, og lad benzinresternefordampe.

2.Hvisduharspildtbrændstofpådigselv ellerdittoj, skifttoj. Vaskdelegemsdele, somharværetikontaktmedbrændstoffet. Brugvandogsæbe.

1. Hvis maskinen lækker brændstof. Kontrollereregelmæssigtforlækagefra tankdæksel og brændstofslanger.

Transportogopbevaring

•Opbevarogtransportermaskinenog brændstoffet, såeventuellækageog dampeikkerisikereratkommeikontakt medgnisterelleråbenild,f.eks.fraelmaskiner,elmotorer,elkontakter/afbrydereelleroliefyr.
- Vedopbevaringogtransportafbrændstof skalderbrugesentilformåletpassende oggodkendtbeholder.
- Vedlængeretidsopbevaringafmaskinenskalbrændstoftankentømmes. Spørgpådennærmestebenzinstation, hvordanukankommeafmedoverskydendebrændstof.
- Sørgfor,atmaskinenerordentligtrengjort,ogatdererudførtfuldstændigservice,indenlangtidsopbevaring.
- Skæreudstyretstransportbeskyttelse skalaltidværemonteretundertransport ogopbevaringafmaskinen.
- Foratundgåutilsigtetstartafmotoren skaltændhættenaltidfjernes,nårmaskinenikkeskalbrugesilængeretid, närdenikkeerunderopsyn,ognår denskalefterses.
- Fastgørmaskinenundertransport.

ADVARSEL!Værforsigtigved håndteringafbrændstof.Tænkpå brand-, eksplosions- og indåndingsrisikoen.

Drivmiddel

BEMÆRK!Maskinenerudstyretmeden totaktsmotorogskalaltidkørespåen blandingafbenzinogtotaktsmotorolie.For at sikre et korrekt blandingsforhold er det vigtigtat måledenoliemængde blandes, helt nøjagtigt. Ved blanding af små brændstofmængder påvirker selv små fejli oliemængden blandingsforholdet kraftigt.

ADVARSEL!Brændstofog brændstofslangerermegetbrandfarligeogkangivealvorligeskader vedindåndingoghudeksponering. Værderforforsigtigvedh afbrændstof,ogsørgforgod luftventilationved brændstofhändtering.

Benzin

BEMÆRK!Brugaltidolieblandetkvalitetsbenzin(mindst90oktan).Hvordeter muligtatfåmiljøtilpassetbenzin,såkaldt alkylatbenzin,skaldenneanvendes.

- Anbefaletlavesteoktantaler90.Hvisman køremotorenpåbenzinmedetlavere oktantalend90,kanderopståbankning. Dettemedførerenøgetmotortemperatur, somkanmedførealvorligemotorhavarier.
•Vedarbejdemedkontinuerligthøjtom-drejningstalanbefalesethøjereoktantal.

Totaktsolie

- Foratopnådetbedsteresultatogen optimalfunktionskal JONSEREDtotaktsolie,somerspecielt udviklettil vorestotaktsmotorer, anvendes.Blandingsforhold1:50 (2%).

•HvisduikkekanfåfatijONSERED totaktsolie, kanmanogsåbrugeenan-dentotaktsolieafhøjkvalitet, som erberegnettilluftafkøledemotorer. Kontaktdinforhandlerangåendevalgaf olie. Blandingsforholdeter1:33(3%).

- Brugaldrigtotaktsolieberegnettilvandafkøledeudendørsmotorer, såkaldte outboardoil.

- Brugaldrigolieberegnettilfiretaktsmotorer.

Benzin, liter	Totaktsolie,liter
	2%(1:50)	3%(1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
dørskal 20	0,40	0,60

ndtering

BRÆNDSTOFHÅNDTERING

Blanding

• Blandaltidbenzinogolieienrenbeholder, derergodkendttilbenzin.
- Begyndaltidmedathældehalvdelenaf benzineni.Hældderefteralolieni.Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i.
- Bland(ryst)brændstofblandingen omhyggeligt,indenmaskinens brændstoftankfyldes.

• Blandikkebrændstoftilmereend maks.1månedsbehov.
• Hvismaskinenikkebrugesilængeretid, skal brændstoftanken tømmes og rengøres.

ADVARSEL! Katalysatorlyddæmp- erenblivermegetvarmbådeunder ogefterbrug. Dettegælderogså vedkørselitomgang. Væropmærks- sompåbrandfaren, specieltved håndteringinærhedenafbrandfar- ligeemnerog/ellergasser.

Tankning

ADVARSEL!Følgendesikkerhedsforskriftermindskerrisikoen forbrand:

Rygikke,oganbringaldrigvarme genstandeinærhedenaf brændstoffet.

Tankaldrigmedmotorenigang. Standsmotoren,ogladdenafkøle nogleminutterførtankning.

Äbntankdæksletlangsomtved brændstofpåfyldning,såeteventueltovertryklangsom Spændtankdæksletomhyggeligt eftertankning.

Flytaltidmaskinenvækfratank- ningsstedetindenstart.

•Tørrentomkringtankdækslet.Forureningeritankenkanmedføredriftsforstyrrelser.
- Sørg for, at brændstoffet er blandet godt vedatrystebeholderen, indentankenfyldes.

Min.3m

STARTOGSTOP

Kontrolförstart

- Kontrollér, at klingen ikke har revner i tandbunde eller i midterhullet. Den almindeligsteårsagtilrevnedannelseer,atder eropståetskarpehjørneritandbundene vedfilning,elleratklingenerblevetbrugt med sløve tænder. Kassér klingen, hvis derkonstateresrevner.

- Kontrollér, atstøtteflangenikkeharrevnerpågrundafmetaltræthedellerfor hårdtilspænding. Kassérstøtteflangen, hvisderkonstateresrevner.

• Sørgfor, atlåsemøtrikkenikkemistersin låsekraft. Møtriklåsenskalhaveetlåsemomentpå1,5Nm. Låsemøtrikkens tilspændingsmomentskalværepå 35---50Nm..

- Kontroller,attrimmerhovedetogtrimmerbeskyttelsenerintakteogfriforrevner.Udskifttrimmerhovedellertrimmerbeskyttelse,hvisdeharværetudsatforslagellererrevnet.

• Brugaldrigmaskinenudenbeskyttelse ellermeddefektbeskyttelse.
• Alledækslerskalværemonteretkorrekt ogværefejlfriførstartafmaskinen.

Startogstop

ADVARSEL! Et komplet koblingsdækselmedstyrestangskal væremonteret, indenmaskinen startes, dakoblingenellerskan løsne sig og forårsage personskader. Flytaltidmaskinenvækfra tankningsstedet inden start. Placer maskinenpåetfastunderlag. Sørg for, at skæreudstyret ikke kan gribe fatigenstande. Sørgfor, atderikke opholdersiguvedkommendeinden forarbejdsområdet, ellerserder risiko for alvorlige personskader. Sikkerhedsafstanden er 15 meter.

Koldstart

Brændstofpumpe: Tryk 10 gange på brændstofpumpensgummiblære, indtil blærenfyldesmedbrændstof. Deterikke nødvendigtatfyldeblærenhelt.

Trykmaskinkroppenmodjordenmed venstrehånd(OBS!lkkemedfoden!) Tagfatpåstarthåndtagetmedhøjrehånd.

TRYKİKKEpågasreguleringen.Træk langsomtstartsnorenud,indtilderføles modstand(starterenspaltagerfat).Træk såhurtigoghårdtisnoren.

Startsnorenmåaldrigviklesrundtom hånden.

Blivvedmedattrækkeisnoren, indtil motorenstarter. Flytdenblåchokerentil 1/2position. Trækistartsnoren, indtil motorenkører. Flytdenblåchokerentil positionenåben.

BEMÆRK! Trækikkestartsnorenheltud, ogsliphellerikkestarthåndtagetfra udstraktstilling. Dettekangiveskaderpå maskinen.

Nårmotorenervarm,flytdenblåchokerentil½position.Trækistartsnoren,indtil motorenkører.Flytdenblåchokerentil positionenåben.

BEMAERK!

Anbringikkenogenlegemsdelepåden markeredeoverflade. Kontaktkan medføreforbrændingerafhudeneller elektriskstød,hvistændhættenerdefekt. Anvendaltidhandsker.Anvendaldrigen maskinemeddefekttændhætte.

Forgashåndtagmedstartgaslås gælder:

Startgaspositionenfindesvedförstat trykkegasreguleringsspærrenog gasreguleringenindogderefterat trykkepåstartgasknappen(A).Slipnu gasreguleringsspærrenoggasreguleringenogderefterstartgasknappen. Startgasfunktionenernuaktiveret.Forat returneremotorentiltomgangtrykkes gasreguleringsspærrenoggasreguleringenind.

Stop

StandsmotorenvedattrykkepästopkontaktenogholdedeniSTOP---positionen, indtilmotorenstandser.

BEMÆRK!Stopkontaktenskifterautomatisktilstartposition.Foratundgåutilsigtet startskaltændhættenderforaltidtages aftændrøretvedmontering,kontrol og/ellervedligeholdelse.

ADVARSEL!Nåmotorenstartes medchokerenichoker---eller startgasstilling, begynder skæreudstyretstraksatrotere.

ARBEJDSTEKNIK

Generellearbejdsinstruktioner

VIGTIGT!

Detteafsnitbehandlerdegrundlæggende sikkerhedsreglerforarbejdemeden trimmer.Nårdukommerudforensintuation, somgørdigusikkemedhensyntilfortsat brug, skalduspørgeeneksper Henvenddigitildinforhandlerellerdit serviceværksted. Undgå al brug, som du ikkesynes,duertilstrækkeligt kvalificeretfor.Indendugårigang,skaldu forståforskellenmellemskovrydning, græsrydningoggræstrimning.

Grundlæggendesikkerhedsregler

1. Holdøjemedomgivelserne:

- Foratdukanværesikkerpå, athverkenmennesker, dyrellerandetkan påvirkedinkontrolovermaskinen.

- Foratsikreathverkenmennesker,dyr ellerandetrisikereratkommeikontaktmedskæreudstyretellerlöse genstande,somslyngesvækaf skæreudstyret.

•BEMÆRK!Brugaldrigmaskinen udenmulighedforatkunnetilkalde hjælpitilfældeafenulykke.

1. Undgå anvendelse i dårligt vejr. F.eks. i taettäge, kraftigregn, hårdvindogkraftig kuldeosv. Atarbejdeidårligtvejrer trættendeogkanskabefarligesituationer, f.eks. ved glat underlag, påvirkning af træetsfaldretningm.m.

3.Sørgfor,atdukangåogståsikkert.Kig eftereventuelleforhindringervedenuventet retræte(rødder,sten,grene,huller,grøfter osv.).Værmegetforsigtigvedarbejdei skrånendeterræn.

1. Vedflytningskalmotorenslukkes. Ved længere flytninger samt transporter skal transportbeskyttelsenbenyttes.

5.Stilaldrigmaskinennedpåjordenmed motorenidrift,udenatduhardenunder opsyn.

RydningensABC

•Brugaltidkorrektudstyr.

- Brug altid godt tilpasset udstyr.

•Følgsikkerhedsforskrifterne.

- Organisér arbejdet godt.

- Kør altid med fulde omdrejninger på klin-genvedkontakttidspunktet.

Brugaldgodtslebnelinger.

•Undgåstensavning.

ADVARSEL!Hverkenbrugeren afmaskinenellernogenandenmå prøveatfjernenedetafklipped materiale,nårmotoreneller skæreudstyretroterer,dadettekan medførealvorligeskader.Stands motorenogskæreudstyret,inden dufjerner materiale,som harv sigrundtomklingeakslen,dader ellerserrisikoforskader.Underog etstykketidefteranvendelsekan

vinkelgearetværevarmt.Derer derforrisikoforforbrændingerved kontakt.

ADVARSEL!Paspåudslyngede genstande.Brugaltidgodkendt øjenværn.Lændigaldrigindover skæreudstyretsbeskyttelse.Sten, skidtm.m.kanbliveslyngetopi øjneneogforårsageblindhedeller alvorligeskader.Holduvedkommendepåafstand.Børn,dyr, tilskuereogmedhjælpereskal befindesigudenforsikkerhedszonenpå15meter.Standsomgående maskinen,hvisnogennærmersig. Svingaldrigrundtmedmaskinen udenförstatkontrollerebagud,at derikkebefindersignogeni sikkerhedszonen.

ADVARSEL!Undertidensætter greneellergræssigfastmellem beskyttelseogskæreudstyr.Stands altidmotorenvedrengøring.

Grundlæggendearbejdsteknik

•Ladmotorengåitomgangefterhvertarbejdsmoment.Køresmotorenilængere tidvedfuldeomdrejninger,udenat motorenbelastes,kandetgivealvorlig motorskade.

ARBEJDSTEKNIK

Græsrydning med græsklinge

• Græsklingeroggræsknivemåikkeanvendestiltræagtigestilke.
• Tilalleformerforhøjtellerkraftigtgræsanvendesengræsklinge.
• Græsmejesnedfrasidetilside, hvor bevægelsenfrahøjremodvenstrekaldes rydningsmomentet, ogbevægelsenfra venstremodhøjrekaldesreturmomentet. Ladklingenarbejdeivenstreside (placeretmellemklokken8og12).

• Hvisklingenvippeslidtmodvenstreunder græsrydning, samlesgræssetienstribe, somgøropsamlingsarbejdetlettere, f.eks. medenrive.
- Sørg for at arbejde rytmisk. Stå stabilt med fødderneletspredte.Rykfremadefterreturmomentet,ogstildigigenstabilt.
• Ladstøttekoppenhvileletmodjorden. Den brugestilatbeskytteklingenmod belægningafjord.
- Nedsætrisikoenfor,atmaterialetskalvikle sig rundt om klingen, ved at overholde følgenderegler:

•Arbejdaltidmedfuldgas.
- Undgådetafskårnematerialevedreturmomentet.
- Standsmotoren, lønselen, ogplacermaskinenpåjorden, indenduopsafskårnemateriale.

Græstrimningmedtrimmerhoved

Trimming

- Holdtrimmerhovedetligeoverjorden,og hold det i vinkel. Det er linens ende, som udførerarbejdet.Ladlinenarbejdeisiteget tempo. Pres aldrig linen ind i det materiale, somskalfjernes.

• Linenfjernernemtgræsogukrudttæt vedmure, stakitter, træerograbatter, men kanogsåbeskadigeømtåleligbark påtræerogbuskeogforvoldeskadepå hegnspæle.
- Nedsætrisikoenforskaderpåplanterne vedatafkortelinentil10---12cm,og nedsætmotoromdrejningstallet.
- Ved trimning og skrabning skal du bruge mindre end fuld gas, så linen holder længere, ogtrimmerhovedetslides mindre.

Renskrabning

- Skrabningsteknikkenfjerneraluønsket vegetation. Holdtrimmerhovedetlige overjorden, ogholddetpåskrå. Lad linensendegåimodjordenrundtom træ, stolper, statueroglignende. OBS! Denneteknikøgerslitagenpålinen.

det

- Linenslideshurtigereogskalføresfrem ofterevedarbejdemodsten,tegl,beton,metalstakitetc.endvedkontakt medtræogtræstakit.

ARBEJDSTEKNIK

Klipning

- Trimmerenerperfekttilatslågræspå steder,hvordetersværtatkommetil medenalmindeligplæneklipper.Hold linenparalleltmedjordenvedklipning. Undgåattrykketrimmerhovedetned modjorden,dadettekanødelægge græsplænenogbeskadigeredskabet.

- Denroterendelinesventilationsvirkning kanbrugestilennemoghurtig rengøring.Holdlinenparalleltmedog overdeoverflader,derskalfes,ogfor redskabetfremogtilbage.

• Vedklipningogfejningskaldubruge fuldgasforatfåetgodtresultat.

ADVARSEL!Hverkenbrugeren afmaskinenellernogenandenmå prøveatfjernedetafklippede

materiale,närmotoreneller skæreudstyretroterer,dadettekan medførealvorligeskader.Stands motorenogskæreudstyret,inden d u f j e r n e r m a t e r i a l e ,s o m sigrundtomklingeakslen,dader ellerserrisikoforskader.Underog etstykketidefteranvendelsekan vinkelgearetværevarmt.Derer derforrisikoforforbrændingerved kontakt.

harviklet

ADVARSEL!Paspåudslyngede genstande.Brugaltidgodkendt øjenværn.Lændigaldrigindover skæreudstyretsbeskyttelse.Sten, skidtm.m.kanbliveslyngetopi øjneneogforårsageblindhedeller alvorligeskader.Holduvedkom-mendepåafstand.Børn,dyr, tilskuereogmedhjælpereskal befindesigudenforsikkerhedszo-nenpå15meter.Standsomgående maskinen,hvisnogennærmersig.

VEDLIGEHOLDELSE

Maskinenslevetidkanforkortes,og risikoenforulykkerkanøges,hvis maskinenikkevedligeholdeskorrekt,og hvisserviceog/ellerreparationikke udføresfagligtkorrekt.Hvisduharbrug foryderligereoplysninger,kandu kontaktenærmesteserviceværksted.

Karburator

DitJonsered---produkterkonstrueretog fremstilletihenholdtilspecifikationer, som reducererdeskadeligeudstødningsgasser. Nårmotorenharbrugt8---10tanke brændstof, ermotorenindkørt. Foratsikre atdenfungererbedstmuligtogafgiverså fåskadeligeudstødningsgassersom muligtefterindkøringsperioden, skaldu ladedinforhandler/ditserviceværksted (somharenomdrejningstællertil rådighed) justerekarburatoren.

ADVARSEL! Et komplet koblingsdækselmedstyrestangskal væremonteret, indenmaskinen startes, dakoblingenellerskan løsnesigogforårsagepe

Funktion

•Viagasreguleringenstyrerkarburatoren motorensomdrejningstal.Ikarburatoren blandesluft/brændstof.

•T---skruenregulerergasreguleringens stillingvedtomgang.SkruesT---skruen meduretfåsethøjeretomgangsomdrejningstal,ogskruesdenmoduretfås laveretomgangsomdrejningstal.

Grundindstilling

- Vedtilkøringpåfabrikkenforetagesen grundindstillingafkarburatoren.Finjusteringenskaludføresafenuddannet person.

BEMÆRK!Hvisskæreudstyretrotererved tomgang,skalTskruendrejesmoduret, indtilskæreudstyretstandser.

Anbefaletomdrejningstalitomgang: SekapitletTekniskedata.

Anbefaletmaks.omdrejningstal: SekapitletTekniskedata.

Slutindstilling afomdrejningstallet fortomgangT

Justeromdrejningstalletfortomgangmed tomgangsskruenT,hvisderbl omjustering.DrejførstT---skruenmed uret,indtil skæreudstyret begynder at rotere. Drejderefterskruenmoduret,indtil skæreudstyretstandser.Dereropnået etkorrektomgangsomdrejningstal,når motorenkørerjævntibeggelejer.Derbør vareengodmarginaltildetomdrejningstal,

hvorskæreudstyretbegynderatrotere.

justeringsanordningpågashåndtagets bagestedelvedsidenafkablerne.Med denneskrue(4mmunbrako)kanstartgasomdrejningstalletøgesellersænkes.

der. 4 mm

onskader.

Sådangørdu:

1.Kømaskinenitomgang.
2. TrykstartgaslåsennedsombeskrevetunderoverskriftenStartogstop.
3.Hvisstartgasomdrejningstalleterforlavt (under 4000 o/min), skal justerskruen (A) skruesmeduret,indtilskæreudstyretbegynderatrote. Skruderefterjusterskruen(A)yderligereen1/2omgangmeduret.
4.Hvisstartgasomdrejningstalleterforhøjt, skruesjusterskruen(A)moduret,indtil skæreudstyretstandser.Skruderefterjusterskruen(A)en1/2omgangmeduret.

ADVARSEL! Hvis tomgangsom- drejningstalletikkekanjusteres, så skæreudstyretstårstille,skaldu kontaktedinforhandler/ditserviceværksted.Brugikkemaskinen,før denerindstilletkorrektellerrepareret.

erbehovfor

VEDLIGEHOLDELSE

Sikkerhediforbindelsemed redskabet/vedligeholdelse

Tændrøret koblesfra, förderudføres vedligeholdelse, bortset fra när karburatorenskal justeres.

Lyddæmper

BEMÆRK! Lyddæmpere udstyret med katalysator erdesudenkonstrueret med henblik på at reducere skadelige stoffer i udstødningsgasserne.

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne vækfrabrugeren. Udstødningsgasserne ervarme ogkanindeholdegnister, som kan forårsage brand, hvis udstødningsgasserne rettes modettørt og brændbart materiale. Lyddæmpere er udstyret med et specielt gnistfangernet.Børnettetrengøresen gang om måneden. Dette gøres bedst medenstålbørste.Vedeventuelle skaderpågnistfangernettetskaldet udskiftes. Hvisgnistfangernettetofteer tilstoppet,kandetteværetegnpå,at katalysatørens funktionernedsat.Kontakt dinforhandlerforatfådetkontrolleret. Med et tilstoppet gnistfangernet overophedesmaskinen medskaderpåcylinder ogstempel til følge.

Lyddæmperensbolte Gnistfangernet

BEMÆRK!Brugaldrigmaskinenmeden lyddæmper, der er i dårlig stand.

ADVARSEL! Katalysatorlyddæmp- erenblivermegetvarmbådeunder brugogefterstop.Dettegælderogså vedtomgangskørsel.Berøringkan giveforbrændingerpåhuden.Vær opmærksom påbrandfaren!

ADVARSEL!Lyddæmperen indeholderkemikalier,somkanvære kræftfremkaldende.Undgåkontakt meddisseelementer,hvis lyddæmperenbliverbeskadiget.

ADVARSEL!Husk,at:Motorens udstødningsgasser indeholder kulilte, hvilket kan forårsage kulilteforgiftning. Startellerkørderforaldrigmaskinen indendørs, ellerhvorluftc ermangelfuld.Motorensudstødningsgasserervarmeogkanindeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs ellerinærhedenafrandfarligt materiale!

Tændrør

Tændrøretstilstandpåvirkesaf:

•Enforkertindstilletkarburator.

- Enforkertolieblandingibrændstoffet(for megetellerforkertolie).

•Etsnavsetluftfilter

Dissefaktorerforårsagerbelægningerpå tændrøretselektroderogkanforårsage driftsforstyrrelserogstartproblemer. Hvismaskinenseffekterforlav,hvisdener sværatstarte,ellerhvistomgangener urolig,skaldualtidforstkontrollere tændrøret,indendergøresnogetandet. Hvistændrøretertilstoppet,skal det renses, og samtidig skal det kontrolleres, at elektrodeafstandener 0,6mm. Tændrøret bør udskiftes efter ca. en månedsdrift,eller hvis deternødvendigt, endnutidligere.

0,6mm

BEMÆRK!Brug altid anbefalet tændrørstype! Forkert tændrørkan ødelæggestempel/cylinder.

VEDLIGEHOLDELSE

Luftfilter

Luftfilteretskalrengøresregelmæssigtfor støvogsnavsforatundgå:

•Karburatorforstyrrelser
- Startproblemer
•Därligeffekt
- Unødvendigslitagepåmotorensdele
•Unormalhøjtbrændstofforbrug

Rengørfilteretefter25timersdrifteller oftere,hvisforholdeneerusædvanligt støvede.

Rengøringafluftfilter

Afmonterluftfilterdækslet,ogfjernfilteret. Vaskdetivarmtsæbevand. Sørg filtreterhelttørt,nårdetgenmo Etlængebrugtuftfilterkanaldrigblivehelt rent.Derforskalfilteretregelmæssigt udskiftesmedetnyt.Etbeskadiget luftfilterskalaltidudskiftes.

Vinkelgear

Vinkelgeareterfrafabrikkenblevetfyldt medenpassendemængdefedt. Inden maskinentagesibrug, børmandog kontrollere, atgeareterfyldt3/4opmed fedt. BrugJONSEREDspecialfedt.

Smøremidletigearhusetskalnormalblot udskiftesiforbindelsemedeventuelle reparationer.

Filningafgræsknivog græsklinge

ADVARSEL! Stands altid motoren, indenduforetagerarbejde påskæreudstyret.Dennefortsætter medatrotere,ogsåefteratgasreguleringenersluppet.Kontrollér,at skæreudstyreterstandsethelt,og fjern kablet fra tændrøret, inden du begynderatarbejdepåudstyret.

• Seskæreudstyretsemballageforatfå oplysningeromkorrektfilning.
  •Klingenogknivenslibesmedenfladfil medenkeltskær.
• Filalleæggeligemegetforatbevarebalancen.

ADVARSEL!Kasséraltiden klinge,somerbøjet,skæv, sprækket, bristet eller på anden mådebeskadiget.Provaldrigatrette enskævklingeopmedhenblikpå genbrug. Brug kun originalklinger af foreskreventype.

Vedligeholdelsesskema

Nedenforvisesenoversigtoverdetvedligeholdelsesarbejde,derskaludførespå maskinen. DeflesteafpunkterneerbeskreviatafsnittetVedligeholdelse.Brugerenmå kunudføredenformforvedligeholdelses---ogservicearbejde,derbeskrivesidenne brugsanvisning.Mereomfattendarbejdeskaludføresafetautoriseretserviceværksted.

Vedligeholdelse	Dagligt eftersyn	Ugentligt eftersyn	Månedligt eftersyn
Rengørmaskinenudvendigt.	X
Kontrollér,atgasreguleringsspærrenog gasreguleringenfungererisikker-hedsmæssigthenseende.	X
Kontrollér,atstopkontaktenfungerer.	X
Kontrollér,atskæreudstyretikkerotereri tomgang.	X
Rensluftfilteret.Udskiftomnødvendigt.	X
Kontrollér,atskæreudstyretsbeskyttelseer intaktogfriforrevner.Udskiftskæreudsty-retsbeskyttelse,hvisdenharværetudsat forslagellerharrevner.	X
Kontrollér,attrimmerhovedeterintaktog ikkeharrevner.Udskifttrimmerhovedetom nødvendigt.	X
Kontrollér,atskæreudstyretslåsemøtriker spændtkorrekt.	X
Kontrollér,atskruerogmøtrikkererspændte.	X
Kontrollér,athverkenmotor,tankeller brændstofrørlækkerbrændstof.	X
Kontrollérstartmotorenogdensstartsnor.		X
Rengørtændrøretudvendigt.Afmonterdet, ogkontrollérelektrodeafstanden.Juster afstandentil0,6mm,ellerudskift tændrøret.Kontrollér,attændrørethar såkaldtradiostøjdæmpning.		X
Rengørkarburatorenudvendigtogrammet omkringden.		X
Kontrollér,atvinkelgeareterfyldt3/4op medsmøremiddel.Fyldspecialfedtpåom nødvendigt.		X
Kontrollér,atbrændstofffiltereterrent,ogat d er i k k e e r s p r æ k k e r e l l e r a n d r e d e f e k t e r i brændstofslangen.Udskiftdenom nødvendigt.			X
Kontrollérallekablerogtilslutninger.			X
Kontrollérkobling,koblingsfjedreog koblingstromleforslitage.Udskiftom nødvendigtdelenepåetautoriseret serviceværksted.			X
Udskifttændrøret.Kontrollér,attændrøret harsåkaldtradiostøjdæmpning.			X
Kontrollér,ogrengøreventueltlyddæmper-ensgnistfangernet.			X

TEKNISKEDATA

Tekniske data
	BC 2128
Motor
Cylindervolumen,cm ^3	28
Cylinderdiameter, mm	35
Slaglængde,mm	28,7
Tomgangsomdrejninger,o/min.	2800---3200
Anbefaletmaks. rusningshastighed,o/min.	11000
Omdrejningstal på udgående aksel, o/min.	8000
Max. engine output, acc. to ISO 8893, kW	0,8
Lyddæmpermedkatalysator	Ja
Omdrejningstalreguleret tændingssystem	Ja
Tændingssystem
Tændrør	Champion RCJ---8Y
Elektrodeafstand,mm	0,6
Brændstof--/smøresystem
Volumenbenzintank,liter	0,4
Vægt
Vægt uden benzin, skæreudstyr og beskyttelse, kg	4,8
Støjemissioner(seanm.1)
Lydeffektniveau, målt dB(A)	109
Lydeffektniveau, garanteret LWA dB(A)	114
Lydniveauer(seanm.2)
Ækvivalent lydtryksniveau ved brugerens ører målt i henholdtil ENISO11806ogISO22868,dB(A)
Udstyretmed græsklinge (original)	100
Udstyret med trimmerhoved (original)	100
Vibrationsniveauer(seanm.3)
Ækvivalente vibrationsniveauer(a _hv,eq )ihåndtagmålt i henholdtil ENISO11806ogISO22867,m/s ^2
Udstyret med græsklinge (original), venstre/højre	3,5/3,1
Udstyretmed trimmerhoved(original),venstre/højre	7,7/7,4
Anm. 1: Emission af støj til omgivelserne målt som lydeffekt (LWA) ihenhold til Rådets direktiv2000/14/EF.Rapporteretlydeffektniveauformaskinenermåltmeddetoriginale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffer er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerm mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.
Anm.2: Rapporteredataforækvivalentlydtryksniveauformaskinenharentypisk statistiskspredning(standardafvigelse)på1dB(A).
Anm.3: Rapporteredataforetækvivalentvibrationsniveauharentypiskstatistisk spredning (standardafvigelse)på1m/s ^2 .

Modell BC 2128 (M10 LH akselgevind) - Midterhul i klinger/knive, ∅ 25,4 mm
GodkendttilbehørTypSkæreudstyr/beskyttelse,Art.nr.
Græsklinge/græskniv	Grass 255-4 1 inch (∅ 2504--tænder)	504 00 13-03 / 545 08 17-03
Trimmerhoved	T25 (tråd med ∅ 2,4-2,7 mm)	537 33 83-06 / 545 08 17-03
Plastknife	Tricut 300 mm (separate klingerharreservedels-nummer53101 77--15)	531 00 38-11 / 545 08 17-03
Støttekop	Fast-

OVERENSSTEMMELSESERKLÆRING

EC--erklæringomoverensstemmelse(Gælderkun forEuropa)

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, Tlf: [phone], som

bemyndigetrepresentantiFællesskabet,erklærerundereneansvar,atJonsered

modellen BC 2128 buskrydder fra 2009 årgangsserienummer og fremad (året angives i

klartekst på typeskiltet plus et efterfølgende serienummer), opfylder forskrifterne i RADETS

DIREKTIV:

afden17.maj2006"angåendemaskiner"2006/42/EF.

afden15.december2004"angåendeelektromagnetiskkompatibilitet"2004/108/EF samtgældendetillæg.

af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF, bilag V.

OplysningeromstøjemissionerfremgårafkapitletTekniskedata.

Følgende standarder er opfyldt: EN ISO 12100-1/A1:2009, EN ISO 12100-2/A1:2009,

CISPR12:2007, EN11806:2008.

SMPSvenskMaskinprovningAB,Fyrisborgsgatan3,SE--75450Uppsala,Sverige,har

foretagetfrivilligtypegodkendelseforHusqvarnaAB.Certifikaterneharnummer:

SEC/09/2045.

90

RonnieE.Goldman, Tekniskdirektør

AutoriseretrepræsentantforHusqvarnaABog

ansvarligfortekniskdokumentation

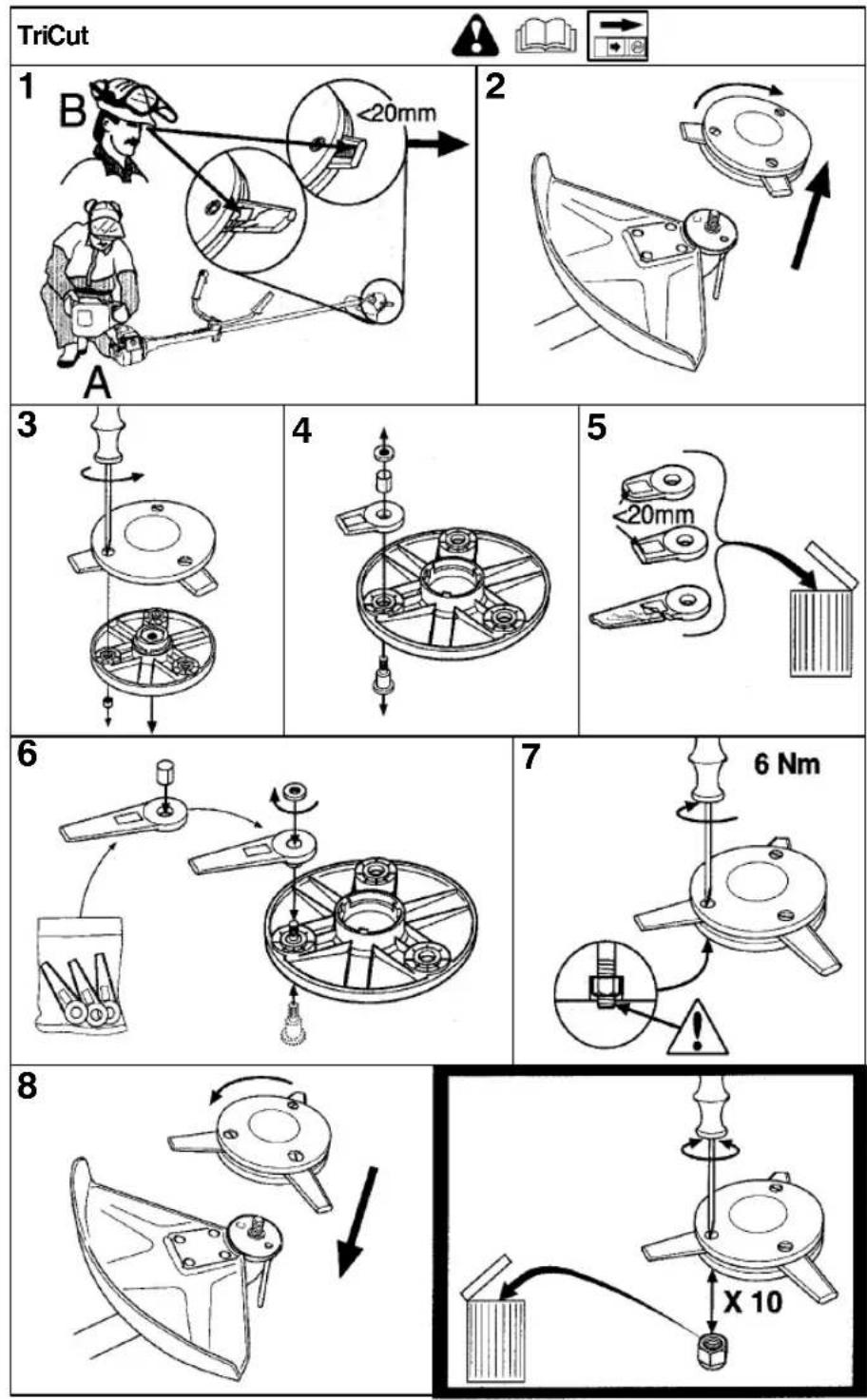

Udskiftningafsnøre
1		3
4
6	7		8
9
